在制作拼板时，无法复制器件丝印到其他的拼板模块上。
以下是不使用skill，直接使用allegro 自带程序来解决这个问题的方法。
版本：16.6
1，将丝印摆好后，点击工具栏上的，也可以点菜单
2，然后打开
layer：要复制的丝印层
classes and subclasses：你要哪些地方的丝印。
一般只用复制自己写在borad geometry—silkscreenr的丝印和器件自带的reference。
其他的选none
其他的参数参照默认，（自己可以摸索尝试）
3，选择好后，点击silkscreen按钮，然后软件会自动在manufacturing里产生两层复制的丝印层Autosilk_Top和autosilk_Bottom
，我们想要的丝印都复制到这两个相应的层上了，然后再按照自己的拼板数量和距离复制丝印到各个拼板上，这样所有的拼板都有丝印了。
最后出gerber的时候将这两层添加到相应的gerber上就可以了。

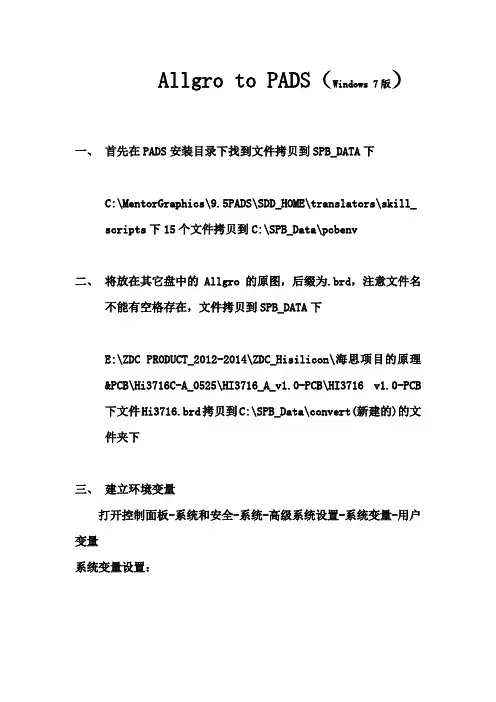

Allgro to PADS（Windows 7版）一、首先在PADS安装目录下找到文件拷贝到SPB_DATA下
C:\MentorGraphics\9.5PADS\SDD_HOME\translators\skill_
scripts下15个文件拷贝到C:\SPB_Data\pcbenv
二、将放在其它盘中的Allgro的原图，后缀为.brd，注意文件名
不能有空格存在，文件拷贝到SPB_DATA下
E:\ZDC PRODUCT_2012-2014\ZDC_Hisilicon\海思项目的原理&PCB\Hi3716C-A_0525\HI3716_A_v1.0-PCB\HI3716 v1.0-PCB 下文件Hi3716.brd拷贝到C:\SPB_Data\convert(新建的)的文件夹下
三、建立环境变量
打开控制面板-系统和安全-系统-高级系统设置-系统变量-用户变量
系统变量设置：
skill load
C:\SPB_Data\pcbenv\dfl_main.il 用户变量一：
AEX_BIN_ROOT
C:\MentorGraphics\9.5PADS\SDD_HOME\translators\win32\bin 用户变量二：
AEX_ENABLE_JOBPREFS_LAYER_FIX
1
四、用Allgro打开文件
开启Cadence下文件：
打开制板文件下目录：
单击确定
勾选TOP和All
skill load “dfl_main.il” main out
选择Start one way Translation
五、打开PADS程序，导入.brd文件
六、 PADS内参数调整另存目录。
ALLEGRO拼板教程
准备步骤：首先确认需要拼接的两个（或多个）PCB工程层数是否一致，Subclass Name是否一致。
第一步：创建module
1、选择任意一需要拼板的PCB，打开所有层，并在find中打开所有选项
2、打开Tools/create module
选中PCB，单击左键，出现对话框，命名保存
第二步：导入module
1、打开Place/Manually
2、设置display definitions from:library；选择module definitions，
找到刚才保存的.mdd文件，放入PCB内，点击OK
3、选中放入PCB后会出现对话框，设定新的模块名称，点击OK
可创建一个或多个模块，重复以上步骤，放入所需PCB工程中即可。
注意：
1、新放入的模块中所有元器件丝印都加入了放置前输入的模块名称，如
需更改，按更改丝印的方式修改即可。
2、放置前要保证PCB工程的层数、Subclass Name相同
3、。
Allegro教程《丝印的设置，丝印字体设置,丝印大小设置》在PCB后处理时期，调丝印是必不可少的，往往丝印字体的大小并不合适，那么我们要怎么设置字体大小呢？请看下面教程：首先，我们必须在GEBER设置中将对于的丝印层添加进去。
然后打开对于的丝印层。

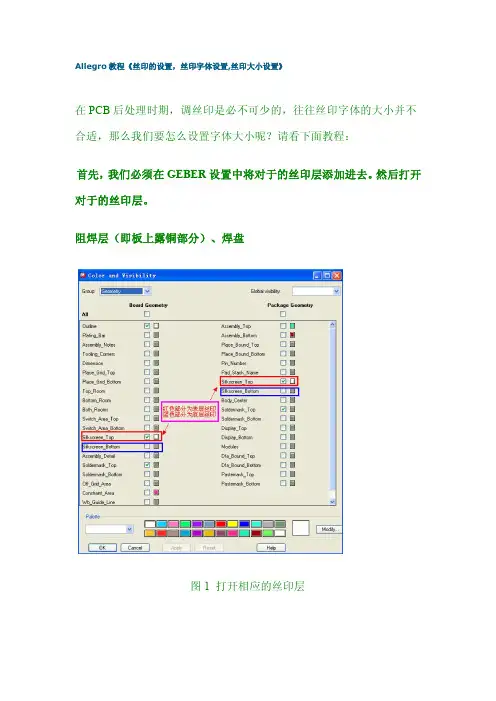

阻焊层（即板上露铜部分）、焊盘图1 打开相应的丝印层如上图所示，将相应的丝印层打开。
如果是调表层丝印的话，就打开上图红色部分的层叠，相反，如果底层，则打开蓝色部分。
如下图所示，在未设置字体前，丝印很杂乱，字体很细，并且与器件重叠在一起。
当然，这样的丝印自己肯定不愿意生产出来。
图2 未设置字体前的丝印.图3 设置好丝印字体后的效果如何设置，才能显示出图3丝印的效果呢？下面分别介绍两种方法：方法一通过设置字号，再通过chang 命令改变字体。
1)首先，通过菜单栏Setup —>Text Sizes,打开相应的字体设置。
如下图：图4 打开相应的字体设置2）在弹出的对话框中，输入相应的字体大小，如下图所示：图5 字体设置一个字体共需要设置5个选项，分别如下：Text Blk 字号，前面的数字为字号，不能修改。
Width 字宽，这儿根据单板的单位来设置，如果单板使用的是mm，则对于数据是mm。
上图中的单位为milHeight 字体高度。
Line Space 线间距Photo Width 线宽Char Space 字符间距这儿我们设置3号字体数据为40 40 0 7 0，单击ok保存设置值。
3）回到软件界面，通过菜单栏Edit —> Change，改变相应的字体。
图6 change命令4）在右侧Find一栏中选中Text，Option一栏按下图设置：图7 设置Option 和Find5）最后鼠标框选器件的丝印，改变成相应的字体。
效果请参考图3方法二直接Show出字体，然后更改字体大小：1）点击菜单Display à Element，或者直接在命令栏输入show element2)然后在Find一栏中选择Text，如下图：图9 Find栏中选中Text2）然后选择PCB中对应需要修改的字体，查看相应的字号，如下图：图10 查看字体字号3）回到方法1中的字体设置，设置相应的字体大小。
