活性碳吸附碘量法测定金

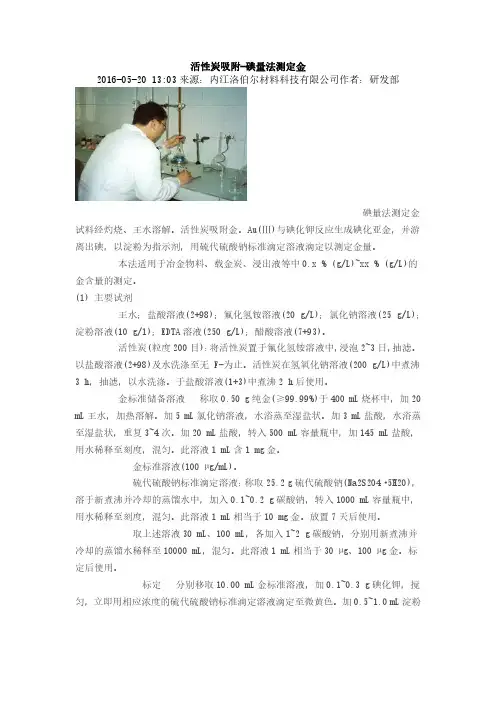

活性炭吸附-碘量法测定金2016-05-20 13:03来源：内江洛伯尔材料科技有限公司作者：研发部碘量法测定金试料经灼烧、王水溶解。

活性炭吸附金。

Au(Ⅲ)与碘化钾反应生成碘化亚金，并游离出碘，以淀粉为指示剂，用硫代硫酸钠标准滴定溶液滴定以测定金量。

本法适用于冶金物料、载金炭、浸出液等中0.x % (g/L)~xx % (g/L)的金含量的测定。

(1) 主要试剂王水；盐酸溶液(2+98)；氟化氢铵溶液(20 g/L)；氯化钠溶液(25 g/L)；淀粉溶液(10 g/l)；EDTA溶液(250 g/L)；醋酸溶液(7+93)。

活性炭(粒度200目)：将活性炭置于氟化氢铵溶液中，浸泡2~3日，抽滤。

以盐酸溶液(2+98)及水洗涤至无 F-为止。

活性炭在氢氧化钠溶液(200 g/L)中煮沸3 h，抽滤，以水洗涤。

于盐酸溶液(1+3)中煮沸2 h后使用。

金标准储备溶液称取0.50 g纯金(≥99.99%)于400 mL烧杯中，加20 mL王水，加热溶解。

加5 mL氯化钠溶液，水浴蒸至湿盐状。

加3 mL盐酸，水浴蒸至湿盐状，重复3~4次。

加20 mL盐酸，转入500 mL容量瓶中，加145 mL盐酸，用水稀释至刻度，混匀。

此溶液1 mL含1 mg金。

金标准溶液(100 µg/mL)。

硫代硫酸钠标准滴定溶液：称取25.2 g硫代硫酸钠(Na2S2O4·5H2O)，溶于新煮沸并冷却的蒸馏水中，加入0.1~0.2 g碳酸钠，转入1000 mL容量瓶中，用水稀释至刻度，混匀。

此溶液1 mL相当于10 mg金。

放置7天后使用。

取上述溶液30 mL、100 mL，各加入1~2 g碳酸钠，分别用新煮沸并冷却的蒸馏水稀释至10000 mL，混匀。

此溶液1 mL相当于30 µg、100 µg金。

标定后使用。

标定分别移取10.00 mL金标准溶液，加0.1~0.3 g碘化钾，搅匀，立即用相应浓度的硫代硫酸钠标准滴定溶液滴定至微黄色。

活性炭吸附碘量法测定常量金金矿试样组成复杂，除以单体自然金存在外，常与硫化物、锑化物等伴生。

试样的完全溶解成为准确测定金的前提条件。

本文采用加热溶解法，采用活性炭吸附，硫代硫酸钠标准溶液滴定测定金的含量。

1. 试验部分1.1 分析试剂金标准溶液：取纯金0.05 克于250 毫升烧杯中加王水溶解后加入 1 克氯化钠蒸干，用盐酸处理后吹水煮沸稀释到500 毫升容量瓶中，每毫升溶液含金100 微克。

硫代硫酸钠标准溶液：称取纯结晶硫代硫酸钠 2.52 克溶解于少量蒸馏水中加0.1 克无水碳酸钠稀释至1000 毫升容量瓶中，放置一周后备用。

EDTA（ 2% 水溶液淀粉（0.5%）氟化氢铵冰乙酸所有试剂均为分析纯1.2 试验方法活性炭吸附柱：将内径为35mm高90mmf的玻璃吸附柱插入抽滤孔中，柱中放一片外径为34mm的多孔塑料板，倒入纸浆层厚约3〜4mn,再加入活性炭抽滤，抽滤后总厚约5〜7mm用水冲洗柱壁。

装上布氏漏斗，在漏斗上垫两张滤纸并加入少许水润湿，再倒入少许纸浆，抽干，备用。

样品分析：称取矿石试样10 克于瓷坩埚中，置于高温炉中，从室温缓慢升至700C后焙烧1小时（主要适用含硫高的样品，含硫低的样品可直接加王水加热分解完全）。

取出冷却；将试样移入400 毫升烧杯中，加入水50 毫升王水50 毫升，低温加热分解蒸至体积约为60 毫升取下，用水冲洗表面皿和杯壁，加入少许纸浆，将溶液倒入以备好的活性炭吸附柱上的布氏漏斗中，抽滤，用热的2%HC洗涤烧杯和残渣，取下布氏漏斗，用热的2% 氟化氢铵热溶液洗涤吸附柱7〜8次，再用热水1000毫升洗涤，停止抽滤，将活性炭和纸浆移入瓷坩埚中，将塑料板取下，将瓷坩埚放入预热300C高温炉中，稍开炉门在700C灼烧大约1小时，烧成白色粉末状，取出冷却。

加入25%氯化钠溶液3〜4滴，王水2毫升在水浴盘上加温溶解蒸干，加3〜4滴浓HCI在蒸干至无酸味，需反复处理3〜 4 遍。

碘量法测金实践过程中的注意事项当前在选矿冶金行业，活性炭吸附-碘量法测金的方法应用最为普遍，笔者从事多年的金矿石分析工作，取得了一些有益的认识。

在这里简单谈谈这一分析方法在实践操作过程中几个重要环节的注意事项，仅供参考。

标签：碘量法；金矿石分析；注意事项1 常用的活性炭吸附-碘量法的操作步骤（1）试样的溶解：在感量0.1g的天平上称取试样10g—30g（精矿称取10g，原矿样称取20g，尾矿、溢流分别称取试样30g），于400ml烧杯中，用水润湿，加反王水50ml加热后，再加正王水50ml，加热溶解。

一般的硅酸盐矿，硫化矿、金精粉含碳等有机物的样品，先加HCl 20ml，放在电热板上，加热至不反应为止，然后再加入浓HNO3处理。

应分数次加入，每次加入量不能太大，以样品反应不溢出为准，加热分解至试样中无黄烟（NO2）后，再补加少许浓HNO3继续加热至体积50ml左右，然后加入2%KMnO4溶液30ml，NaCl（33%）饱和溶液30ml，用洗瓶清洗杯壁至体积在110ml左右，盖上表面皿，然后加热使试样分解溶解，保持30—60分钟微沸状，使溶液的体积在30—50ml时取下，用温热的水洗涤表面皿及杯壁，并用热水稀释到100—150ml摇匀，使可溶性盐类溶解，放置待溶液冷却后至40—60℃过滤吸附。

（2）过滤及吸附：将带有活动滤板的吸附柱紧装于抽滤箱上，倒入适量的滤纸浆抽干后约为2—3mm厚，压紧再倒入含有活性炭的纸浆，抽干后高度约为5—7mm（若金含量较高，则应增至10—14mm），使炭浆层与柱壁紧贴，用洗瓶洗净柱壁上的活性炭，将布氏漏斗装于吸附柱上，铺上大小合适的定性滤纸（中速），倒入少许的细纸浆于滤纸边缘处，使吸附柱内有水柱存在。

然后将试样溶液连同残渣一起倒入漏斗中进行抽滤及动态吸附，待漏斗内溶液全部滤干后，用温热的9%HCl洗涤烧杯2-3次，洗残渣5-8次，拿掉布氏漏斗，用温热的5%NH4HF2洗吸附柱5-8次，再用温热的5%HCl洗吸附柱5-8次，最后，用温热的水洗3-4次，抽干后停止抽气。
