高考物理100考点最新模拟题千题精练 专题7.3 电场线与等势面

  • 格式：doc
  • 大小：402.00 KB
  • 文档页数：11

100考点最新模拟题千题精练7-3一．选择题1.（2018广东韶关质检）如图所示，虚线表示某电场的等势面，实线表示一带电粒子仅在电场力作用下运动的径迹．粒子在A点的加速度为a A、动能为E KA、电势能为E PA；在B点的加速度为a B、动能为E KB、电势能为E PB．则下列结论正确的是A．a A >a B,E KA >E KBB．a A<a B,E PA >E PBC．a A <a B,E PA<E PBD．a A >a B,E KA<E KB【参考答案】.C2．（2018浙江名校协作体）静电场聚焦在电子显微镜和示波管中起着重要的作用.图示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线，两电子分别从a、b两点运动到c点，则（）A．聚焦电场对两电子始终做负功B．电子在a点具有的电势能比b点小C．a点处的电势比c点处的电势低D．b处的电场强度比c处小【参考答案】C【命题意图】本题考查电场线、等势面、电场力做功、电势能和电势、电场强度及其相关的物理知识，意在考查运用相关知识分析解决实际问题的能力。

3．(2017云南模拟)如图所示，虚线a、b、c、d、e是电场中的一组平行等差等势面，实线是一带负电粒子仅在电场力作用下的运动轨迹，M、N、P、Q分别为运动轨迹与等势面的交点，下列判断正确的是A．粒子在电场中做匀变速运动B．图中等势面a的电势最高C．粒子经过Q点的动能大于P点的动能D．粒子在M点的电势能比Q点的大【参考答案】AB【名师解析】根据题述，虚线a、b、c、d、e是电场中的一组平行等差等势面，电场是匀强电场。

带电粒子在电场中运动所受电场力是恒力，由牛顿第二定律可知，粒子在电场中运动的加速度恒定，所以带电粒子做匀变速运动，选项A正确。

根据图中粒子运动轨迹的弯曲方向可知，粒子在电场中受力方向为向左，电场线方向向右，根据沿电场线方向电势逐渐降低可知，图中等势面a的电势最高，选项B正确。

在M、N、P、Q四点中，粒子经过Q点的电势能最大，粒子经过M点的电势能最小，根据仅在电场力作用下的带电粒子的电势能和动能之和保持不变，可知粒子经过Q点的动能小于P点的动能，粒子经过Q点的动能大于P点的动能，粒子在M点的电势能比Q点的大，选项CD错误。

4.（2017上海虹口期末）三个点电荷附近的电场线分布如图所示，c是电量相等的两个负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则（）（A）c点的电场强度为零（B）b、d两点的电场强度不同（C）a点的电势比b点的电势高（D）c点的电势与d点的电势相等【参考答案】B5．(2017·成都模拟)如图所示，空间中固定的四个点电荷分别位于正四面体的四个顶点处，A点为对应棱的中点，B点为右侧面的中心，C点为底面的中心，D点为正四面体的中心(到四个顶点的距离均相等)。

关于A、B、C、D四点的电势高低，下列判断正确的是()A．φA＝φB B．φA＝φDC．φB>φC D．φC>φD【参考答案】BC【名师解析】点A、B、C、D位于右侧面底边一对正、负点电荷连线的中垂面上，即位于这一对正、负点电荷形成的电场的等势面上，故A、B、C、D四点的电势由左侧棱上的一对正、负点电荷决定，根据一对正、负点电荷的等势面的分布特点可知φB>φD＝φA>φC，故B、C对，A、D错。

6.（2018赣中南五校联考）．如图所示为某一点电荷Q产生的电场中的一条电场线,A、B 为电场线上的两点,当电子以某一速度沿电场线由A运动到B的过程中,动能增加,则可以判断A.场强大小E A>E BB.电势φA>φBC.电场线方向由B指向AD.若Q为负电荷,则Q在B点右侧【参考答案】.C7.【2017·天津卷】如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB 是一个电子只在静电力作用下的运动轨迹。

设电子在A、B两点的加速度大小分别为a A、a B，电势能分别为E p A、E p B。

下列说法正确的是A．电子一定从A向B运动B．若a A>a B，则Q靠近M端且为正电荷C ．无论Q 为正电荷还是负电荷一定有E p A <E p BD ．B 点电势可能高于A 点电势 【参考答案】BC【名师解析】电子在电场中做曲线运动，虚线AB 是电子只在静电力作用下的运动轨迹，电场力沿电场线直线曲线的凹侧，电场的方向与电场力的方向相反，如图所示，由所知条件无法判断电子的运动方向，故A 错误；若a A >a B ，说明电子在M 点受到的电场力较大，M 点的电场强度较大，根据点电荷的电场分布可知，靠近M 端为场源电荷的位置，应带正电，故B 正确；无论Q 为正电荷还是负电荷，一定有电势B A ϕϕ>，电子电势能p E e ϕ=-，电势能是标量，所以一定有E p A <E p B ，故C 正确，D 错误。

8.(2016·辽宁协作校高三期末)空间中P 、Q 两点处各固定一个点电荷，其中P 点处为正电荷，P 、Q 两点附近电场的等势面分布如图所示，a 、b 、c 、d 为电场中的4个点，则( )A ．P 、Q 两点处的电荷等量同种B ．a 点和b 点的电场强度相同C ．c 点的电势低于d 点的电势D ．负电荷从a 到c ，电势能减少 【参考答案】D9．(2016·山东枣庄高三模拟)如图所示，水平向右的匀强电场中，一带电粒子从A 点以竖直向上的初速度开始运动，经最高点B 后回到与A 在同一水平线上的C 点，粒子从A 到B 过程中克服重力做功2.0 J ，电场力做功3.0 J ，则( )A．粒子在A点的电势能比在C点多6.0 JB．粒子在A点的动能比在B点多1.0 JC．粒子在A点的机械能比在C点多12.0 JD．粒子在C点的动能为14.0 J【参考答案】D10．(2016·江苏连云港高三统考)两点电荷形成电场的电场线分布如图所示。

若图中A、B两点处的场强大小分别为E A、E B，电势分别为φA、φB，则()A．E A<E B B．E A>E BC．φA>φB D．φA<φB【参考答案】BC【名师解析】由电场线的分布情况可知，A处电场线比B处电场线密，则A点的场强大于B点的场强，即E A>E B，A项错误，B项正确；画出过B点的等势线与A所在的电场线交于C点，则有A点的电势高于C点的电势，所以A点的电势高于B点的电势，即φA>φB。

C项正确，D项错误。

11．(2016·山东潍坊高三月考)如图所示，一重力不计的带电粒子以某一速度进入负点电荷形成的电场中，且只在电场力作用下依次通过M、N、P三点，其中N点是轨迹上距离负点电荷最近的点。

若粒子在M点和P点的速率相等，则()A．粒子一定带正电且做匀速圆周运动B．U MN＝－U NPC．粒子在N点时的加速度最大、电势能最小D．粒子在M、P两点时的加速度相同【参考答案】BC12. (2016·河南洛阳高三月考)如图所示，实线是一簇未标明方向的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点。

若带电粒子在运动中只受电场力的作用，对于a，b两点下列判断正确的是()A．电场中a点的电势较高B．带电粒子在a点的动能较大C．带电粒子在a点的加速度较大D．带电粒子在a点的电势能较大【参考答案】BC13. (2016·河北邯郸高三入学考试)如图所示，匀强电场方向平行于xOy平面，在xOy平面内有一个半径为R ＝5 cm的圆，圆上有一动点P，半径OP与x轴方向的夹角为θ，P点沿圆周移动时，O、P两点的电势差满足U OP＝25 sin θ(V)，则该匀强电场的大小和方向分别为()A ．5 V/m ，沿x 轴正方向B ．500 V/m ，沿y 轴负方向C ．500 V/m ，沿y 轴正方向D ．250 2 V/m ，沿x 轴负方向 【参考答案】C【名师解析】由题意可知，P 点的电势在θ和180°－θ的时候，电势相等，从数学角度可以看出关于y 轴对称，垂直于y 轴方向的平面是等势面，那么y 轴正方向就是场强方向。

当θ＝90°时，P 的电势最低，U OP ＝25 V ，当θ＝180°或0°时，P 的电势最高，U OP ＝0 V ，根据U ＝Ed 得，E ＝Ud＝500 V/m ，C 项正确。

14.(黑龙江省大庆市第一中学2016届高三第三次模拟考试理科综合试题)阴极射线示波管的聚焦电场是由电极A 1、A 2形成，实线为电场线，虚线为等势线，Z 轴为该电场的中心轴线，P 、Q 、R 为一个从左侧进入聚焦电场的电子运动轨迹上的三点，则（ ）A ．电极A 1的电势低于电极A 2的电势B ．电场中Q 点的电场强度小于R 点的电场强度C ．电子在P 点处的动能大于在Q 点处的动能D ．电子从P 至R 的运动过程中，电场力对它一直做正功 【参考答案】AD考点：电场强度；电场线；电势及电势能【名师点睛】要能正确根据电场线、等势线的分布情况，判断电势、电势能、电场强度、电场力做功等物理量变化情况；沿电场线电势降低，电场强度的大小与电场线的疏密有关；电场力做正功电势能减小，动能增加.15.(2016·浙江金华二模)在空间O 点固定带正电的点电荷Q ，其电场的电场线如图所示，在其电场中的A 点有一个带电粒子q (重力不计)。

若给带电粒子一个垂直于OA 方向的初速度v 0，在只受电场力的作用下，以下说法中正确的是( )A.若q为负电荷，则q一定做圆周运动B.若q为负电荷，则q可能做匀变速曲线运动C.若q为正电荷，则q的电势能可能增大D.若q为正电荷，则q一定做远离O点的变加速曲线运动【参考答案】D16.(2016·湖北华师一附中等八校联考)英国科学家法拉第最先尝试用“线”描述磁场和电场，有利于形象理解不可直接观察的电场和磁场的强弱分布。

如图所示为一对等量异种点电荷，电荷量分别为＋Q、－Q。

实线为电场线，虚线圆的圆心O在两电荷连线的中点，a、b、c、d为圆上的点，下列说法正确的是()A.a、b两点的电场强度相同B.b、c两点的电场强度相同C.c点的电势高于d点的电势D.d点的电势等于a点的电势【参考答案】D【名师解析】a、b、c、d在同一个圆上，电场线的疏密表示场强的强弱，故四点的场强大小相等，但是方向不同，选项A、B错误；沿电场线方向电势降低，故c点电势低于d点电势，选项C错误；a、d两点关于两电荷连线对称，故电势相等，选项D正确。

17．（2015·江苏物理）两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c是两负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则（）（A ）．a 点的电场强度比b 点的大（B ）．a 点的电势比b 点的高 （C ）．c 点的电场强度比d 点的大 （D ）．c 点的电势比d 点的低 【参考答案】ACD18.(2016·山东潍坊一中月考)如图所示的电场，等势面是一簇相互平行的竖直平面，间隔均为d ，各面电势已在图中标出，现有一质量为m 的带电小球(可视为点电荷)以速度v 0，方向与水平方向成45°角斜向上射入电场，要使小球做直线运动，则小球所带电的电性及电荷量为( )A.负电mgd100 B.正电mgd100 C.负电 mgd20D.正电mgd200【参考答案】B【名师解析】要使带电小球做直线运动，则其所受合力与v 0应在一条直线上，而电场力与等势面垂直，必在水平方向，则需考虑小球的重力作用。

合集下载

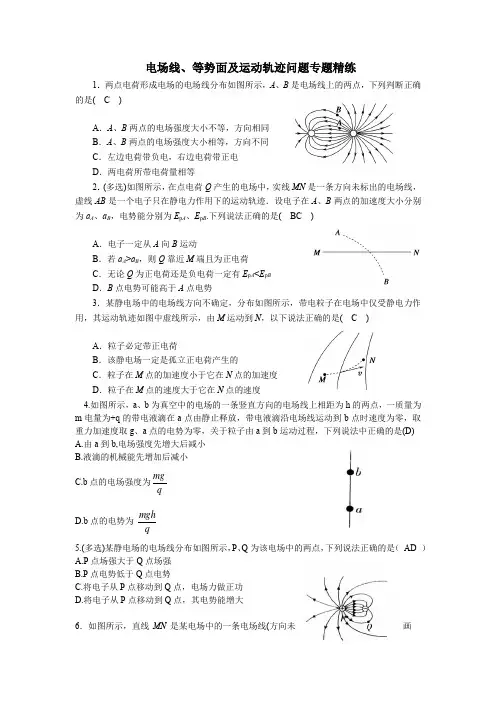

电场中电场线、等势面及运动轨迹问题专题精练附答案

电场中电场线、等势面及运动轨迹问题专题精练附答案

电场线、等势面及运动轨迹问题专题精练1．两点电荷形成电场的电场线分布如图所示，A、B是电场线上的两点，下列判断正确的是(C)A．A、B两点的电场强度大小不等，方向相同B．A、B两点的电场强度大小相等，方向不同C．左边电荷带负电，右边电荷带正电D．两电荷所带电荷量相等2．(多选)如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹．设电子在A、B两点的加速度大小分别为a A、a B，电势能分别为E p A、E p B.下列说法正确的是(BC)A．电子一定从A向B运动B．若a A>a B，则Q靠近M端且为正电荷C．无论Q为正电荷还是负电荷一定有E p A<E p BD．B点电势可能高于A点电势3．某静电场中的电场线方向不确定，分布如图所示，带电粒子在电场中仅受静电力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是(C)A．粒子必定带正电荷B．该静电场一定是孤立正电荷产生的C．粒子在M点的加速度小于它在N点的加速度D．粒子在M点的速度大于它在N点的速度4.如图所示，a、b为真空中的电场的一条竖直方向的电场线上相距为h的两点，一质量为m电量为+q的带电液滴在a点由静止释放，带电液滴沿电场线运动到b点时速度为零，取重力加速度取g、a点的电势为零，关于粒子由a到b运动过程，下列说法中正确的是(D)A.由a到b,电场强度先增大后减小B.液滴的机械能先增加后减小mgC.b点的电场强度为qmghD.b点的电势为-q5.(多选)某静电场的电场线分布如图所示，P、Q为该电场中的两点，下列说法正确的是（AD ）A.P点场强大于Q点场强B.P点电势低于Q点电势C.将电子从P点移动到Q点，电场力做正功D.将电子从P点移动到Q点，其电势能增大6．如图所示，直线MN是某电场中的一条电场线(方向未画出)．虚线是一带电的粒子只在电场力的作用下，由a到b的运动轨迹，轨迹为一抛物线．下列判断正确的是(C)A．电场线MN的方向一定是由N指向MB．带电粒子由a运动到b的过程中动能一定逐渐减小C．带电粒子在a点的电势能一定大于在b点的电势能D．带电粒子在a点的加速度一定大于在b点的加速度7．(2018·天津卷)如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M和N时加速度大小分别为a M、a N，速度大小分别为v M、v N，电势能分别为E p M、E p N.下列判断正确的是(D)A．v M<v N，a M<a NB．B．v M<v N，φM<φNC．φM<φN，E p M<E p ND．D．a M<a N，E p M<E p N8．(2019·广东四校联考)(多选)如图所示，在两等量异种点电荷连线上有c、O、f三点，虚线所在的曲线M、L、K分别表示过c、O、f三点的等势面，一不计重力的带负电粒子，从a点射入电场，只在电场力作用下沿abcde运动，其轨迹关于两点电荷连线对称，如图中实线所示：a、b、c、d、e为轨迹与各等势面的交点，则下列说法中正确的有(ACD)A．各等势线的电势大小关系为φK>φL>φMB．a点与b点的电场强度相同C．粒子在a点与e点的加速度大小相等D．粒子在c点的电势能大于在e点的电势能9.一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力．下列说法正确的有(AB) A．粒子带负电荷B．粒子的加速度先不变，后变小C．粒子的速度不断增大D．粒子的电势能先减小，后增大。

高二物理电场线和等势面试题答案及解析

高二物理电场线和等势面试题答案及解析

高二物理电场线和等势面试题答案及解析1.如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即Uab =Ubc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，R同时在等势面b上，据此可知（）A．三个等势面中，c的电势最高B．带电质点在P点的电势能比在Q点的小C．带电质点在P点的动能与电势能之和比在Q点的小D．带电质点在P点的加速度比在Q的加速度大【答案】AD【解析】负电荷做曲线运动，电场力指向曲线的内侧，作出电场线，根据轨迹弯曲的方向和负电荷可知，电场线向上． c点电势最高， A正确；利用推论：负电荷在电势高处电势能小，知道P 点电势能大， B错误；只有电场力做功，电势能和动能之和守恒，带电质点在P点的动能与电势能之和等于在Q点的动能与电势能之和， C错误；等势面的疏密表示电场的强弱，P点电场强，加速度大， D正确。

【考点】本题考查了带电粒子运动轨迹分析。

2.如图所示，在x轴上相距为L的两点固定两个等量异种点电荷+Q、一Q，虚线是以+Q所在点为圆心、每为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于z轴对称．下列判断正确的是（）A．b、d两点处的电场强度相同B．b、d两点处的电势相同C．四个点中c点处的电势最低D．将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小【答案】BCD【解析】由图知，b、d两点处的电场强度的方向不同，所以A错误；b、d两点到两电荷的距离一样远，所以电势相等，B正确；四个点到正电荷的距离一样远，故正电荷在四点的电势相等，根据沿电场线的方向电势降低，负电荷点c点的电势最低，且为负值，叠加后，c点电势最低，所以C正确；a的电势高于c点的电势，正电荷由高电势移动到底电势，电场力做正功，电势能减小，故D正确。

【考点】本题考电场的基本性质3.下列说法中正确的是（）A．某一通电导线在所受磁场力为零的地方，其磁感应强度一定为零B．某一电荷在所受电场力为零的地方，其电场强度一定为零C．磁感线从磁体的N极发出，终止于S极D．电场线从正电荷或无限远出发，终止于无限远或负电荷【答案】BD【解析】在磁感应强度不为零的地方，若通电导线与磁场方向平行，则受磁场力为零，所以A错误；根据电场力F=qE知，在场强为零的地方，电荷受电场力为零，所以B正确；磁感线是封闭的曲线在磁体内部从S极到N极，所以C错误；电场线有始有终，从正电荷或无限远出发，终止于无限远或负电荷，故D正确。

高一物理电场线和等势面试题答案及解析

高一物理电场线和等势面试题答案及解析

高一物理电场线和等势面试题答案及解析1.以下四幅图中，表示等量同种点电荷电场线分布情况的是【答案】A【解析】根据电场线的特点，从正电荷出发到负电荷终止可以判断A是等量同种电荷的电场线，B是等量异种点荷的电场线，C时等量异种电荷的电场线，D是反向通电导线周围的电场线，故选A。

【考点】考查了电场线2.对电场线的认识，下列说法错误的是（）A．电场线总是从正电荷或无穷远处出发，终止于无穷远处或负电荷B．电场线上某点的切线方向与放在该点的正电荷的受力方向相同C．电场线的疏密可以反映电场的强弱D．电场线在特殊情况下会相交【答案】D【解析】电场线是一族有疏密程度的有方向的曲线，是假想的一族曲线，电场线越密集，代表越强。

电场线不能相交也不能相切，所以说法错误的是D【考点】电场线点评：本题考查了电场线的性质，属于必须要掌握的知识点之一。

3.某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为EP 和EQ，电势分别为UP 和UQ，则A．EP ＞EQ，UP＜UQB．EP ＞EQ，UP＞UQC．EP ＜EQ，UP＞UQD．EP ＜EQ，UP＜UQ【答案】B【解析】电场线越密代表场强越强，从图可以看出P点的电场线的密集程度大于Q点的密集程度，故P点的场强大于Q点的场强，所以，又由于沿电场线方向电势逐渐降低，由图可知电场线的方向由P指向Q，所以P点的电势高于Q点的电势，即，故B正确．故选B．【考点】电场线；电场强度；电势．点评：根据电场线越密代表场强越强，可以判定P点的场强大于Q点的场强；根据沿电场线方向电势逐渐降低可以判定P点的电势高于Q点的电势．4.电场中任何两条电场线都_____相交．磁场中任何两条磁感线都______相交．【答案】不不【解析】电场中任何两条电场线都不相交．磁场中任何两条磁感线都不相交【考点】考查电场线与磁感线点评：本题难度较小，电场线与磁感线都不能两两相交5.如右图所示是两个点电荷a、b的电场线，以下说法正确的是A．a、b为等量正电荷B．a、b为等量负电荷C．a为正电荷、b为等量负电荷D．a为负电荷、b为等量正电荷【答案】A【解析】根据电场线的分布规律，此种电场线应该为等量同种点电荷电场线，所以a 、b 是两个等量同种电荷，根据电场线的方向可知a、b为等量正电荷。

高考物理最新模拟题精选训练(静电场)专题10 电场线与等势面(含解析)

高考物理最新模拟题精选训练(静电场)专题10 电场线与等势面(含解析)

专题10 电场线与等势面1．（2017广西崇左摸底）如图所示，图中以点电荷Q为圆心的虚线同心圆是该点电荷电场中球形等势面的横截面图．一个带电的粒子经过该电场，它的运动轨迹如图中实线所示，P、M、N、O、F都是轨迹上的点．不计带电粒子受到的重力，由此可以判断（）A．此粒子和点电荷Q带同种电荷B．此粒子在M点的动能小于在F点的动能C．若PM两点间的距离和MN两点间的距离相等，则从P到M和从M到N，电场力做功相等D．带电粒子从P运动到N的过程中，电势能逐渐增大【参考答案】B．粒子从M到N，电场力做正功，故电势能减小，故M点的电势能大于N点的电势能；N点与F 点在同一个等势面上，所以粒子在F点的动能等于在N点的动能，所以粒子在M点的动能小于在F点的动能．故B正确；M点离场源电荷远，电荷所受的电场力较小，则PM两点间的距离和MN两点间的距离相等，则从P到M电场力做的功比从M到N电场力做功多，故C错误；粒子从P到N，只受电场力，合力做正功，根据动能定理，动能增加，电势能减小，故D错误；2．(2016·山东枣庄高三模拟)如图所示，水平向右的匀强电场中，一带电粒子从A点以竖直向上的初速度开始运动，经最高点B后回到与A在同一水平线上的C点，粒子从A到B过程中克服重力做功2.0 J，电场力做功3.0 J，则( )A．粒子在A点的电势能比在C点多6.0 JB．粒子在A点的动能比在B点多1.0 JC．粒子在A点的机械能比在C点多12.0 JD．粒子在C点的动能为14.0 J【参考答案】．D3．(2016·江苏连云港高三统考)两点电荷形成电场的电场线分布如图所示。

若图中A、B两点处的场强大小分别为E A、E B，电势分别为φA、φB，则( )A．E A<E B B．E A>E BC．φA>φB D．φA<φB【参考答案】．BC【名师解析】由电场线的分布情况可知，A处电场线比B处电场线密，则A点的场强大于B点的场强，即E A>E B，A项错误，B项正确；画出过B点的等势线与A所在的电场线交于C点，则有A点的电势高于C点的电势，所以A点的电势高于B点的电势，即φA>φB。
