避雷器选型分析资料

避雷器如何正确选择适合的避雷器避雷器是一种非常重要的电力设备，它可用于保护各种电气设备和电力系统中的电路。

在选择适合的避雷器时，需要考虑许多因素，包括电气参数、应用需求和环境条件等。

下面将详细介绍如何正确选择适合的避雷器。

一、避雷器的分类按照使用场合的不同，避雷器可以分为低压避雷器、中压避雷器和高压避雷器，其中低压避雷器用于家庭电路和小型工商业用电，中压避雷器用于中压电力线路，而高压避雷器则用于高压输电线路的保护。

按照动作原理的不同，避雷器可以分为气体放电避雷器和压敏电阻避雷器两种类型。

气体放电避雷器是应用气体放电原理制作而成，内部充填着惰性气体。

当系统电压升高到一定程度时，避雷器内的气氛会被激发成等离子体，以达到放电保护的作用。

压敏电阻避雷器是应用陶瓷材料的电学特性制作而成，当系统电压上升到一定值时，避雷器内的压敏电阻将发生负阻特性，起到消耗过电压的能量的作用。

二、避雷器的参数选择适合的避雷器，需要考虑以下参数：1.额定电压：额定电压是避雷器能够承受的最高电压值，必须与电力系统中的额定电压匹配。

2.击穿电压：击穿电压是避雷器放电的电压值，也就是保护作用启动的电压值。

3.额定放电电流：额定放电电流是避雷器在击穿电压作用下的放电电流值。

4.容量：容量是避雷器所能承受的过电压的能量大小，必须与所保护的设备或电路的容量匹配。

三、选择适合的避雷器选择适合的避雷器需要考虑以下因素：1.电气参数的匹配：必须满足避雷器的电气参数与实际使用环境的需求相匹配。

2.环境条件的考虑：根据实际环境条件选择合适的避雷器，如避雷器应采用防水、防尘等防护措施，以便确保设备的正常运转。

3.使用寿命的要求：不同种类的避雷器有不同的使用寿命，应根据实际使用寿命的需求选择合适的避雷器。

4.价格和性价比：在满足性能的前提下，应根据自身需求和实际预算选择性价比较高的避雷器产品。

四、安装和使用正确的安装和使用是保证避雷器正常工作的关键。

在安装时，必须遵循厂家的安装说明书并严格按照图纸要求接线。

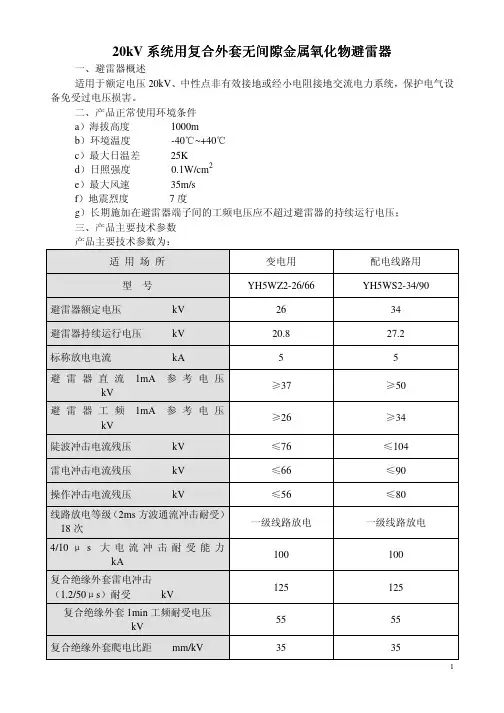

20kV系统用复合外套无间隙金属氧化物避雷器
一、避雷器概述
适用于额定电压20kV、中性点非有效接地或经小电阻接地交流电力系统，保护电气设备免受过电压损害。

二、产品正常使用环境条件
a）海拔高度1000m
b）环境温度-40℃~+40℃
c）最大日温差25K
d）日照强度0.1W/cm2
e）最大风速35m/s
f）地震烈度7度
g）长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压；
三、产品主要技术参数
产品主要技术参数为：
适用场所变电用配电线路用
型号YH5WZ2-26/66 YH5WS2-34/90
避雷器额定电压kV 26 34
避雷器持续运行电压kV 20.8 27.2
标称放电电流kA 5 5
避雷器直流1mA参考电压
≥37 ≥50 kV
避雷器工频1mA参考电压
≥26 ≥34 kV
陡波冲击电流残压kV ≤76 ≤104
雷电冲击电流残压kV ≤66 ≤90
操作冲击电流残压kV ≤56 ≤80
线路放电等级（2ms方波通流冲击耐受）
一级线路放电一级线路放电
18次
4/10μs大电流冲击耐受能力
100 100
kA
复合绝缘外套雷电冲击
125 125
（1.2/50μs）耐受kV
复合绝缘外套1min工频耐受电压
55 55
kV
复合绝缘外套爬电比距mm/kV 35 35
四、避雷器外形及安装尺寸
HY5WZ2-26/66及HY5WS2-34/90避雷器外形尺寸相同，外形及安装尺寸见下图。

防雷器的选型的知识汇总（一）防雷器，又称避雷器、浪涌保护器、电涌保护器、过电压保护器等，主要包括电源防雷器和信号防雷器，防雷器是通过现代电学以及其它技术来防止被雷击中的设备的损坏。

避雷器中的雷电能量吸收，主要是氧化锌压敏电阻和气体放电管。

基于防雷器的防护想要取得理想的效果，应注重“在合适的地方合理地装设合适的防雷器”，防雷器的选择十分重要。

⒈进入建筑物的各种设施之间的雷电流分配情况如下：约有50%的雷电流经外部防雷装置泄放入地，另有50%的雷电流将在整个系统的金属物质内进行分配。

这个*估模式用于估算在LPAOA区、LPZOB区和LPZ1区交界处作等电位连接的防雷器的通流能力和金属导线的规格。

该处的雷电流为10/35μs电流波形。

在各金属物质中雷电流的分配情况下：各部分雷电流幅值取决于各分配通道有的阻抗与感抗，分配通道是指可能被分配到雷电流的金属物质，如电力线、信号线、自来水管、金属构架等金属管级及其它接地，一般仅以各自的接地电阻值就可以大致估算。

在不能确定的情况下，可以认为接是电阻相等，即各金属管线平均分配电流。

⒉在电力线架空引入，并且电力线可能被直击雷击中时，进入建筑物内保护区的雷电流取决于外引线路、防雷器放电支路和用户侧线路的阻抗和感抗。

如内外两端阻抗一致，则电力线被分配到一半的直击雷电流。

在这种情况下必须采用具有防直击雷功能的防雷器。

⒊后续的*估模式用于*估LPZ1区以后防护区交界处的雷电流分配情况。

由于用户侧绝缘阻抗远远大于防雷器放电支路与外引线路的阻抗，进入后续防雷区的雷电流将减少，在数值上不需特别估算。

一般要求用于后续防雷区的电源防雷器的通流能力在20kA（8/20μs）以下，不需采用大通流能力的防雷器。

后续防雷区防雷器的选择应考虑各级之间的能量分配和电压配合，在许多因素难以确定时，采用串并式电源防雷器是个好的选择。

串并式是根据现代雷电防护中许多应用场合、保护范围层次区分等特点提出的概念（相对于传统的并式防雷器而言）。

10kV配网线路避雷器的选型方法有关10kV配网线路避雷器的选型方法，在电力系统中，设备风险来自感应雷和对所连架空线的直击雷，线路中心的部分，如何用避雷器与避雷线保护以免受雷击。

10kV配网线路避雷器的选型方法避雷器是电力系统中的过电压保护装置，又称为电压限制器。

避雷器通常安装于带点导线与大地之间，与被保护设备并联，当过电压值达到规定的动作电压时，避雷器立刻动作，限制过电压幅值，保护设备绝缘；当电压值正常后，避雷器又恢复原状，电力系统正常供电。

在电力系统中，设备的重要风险来自感应雷和对所连架空线的直击雷。

电网一般是靠变电站出线侧和配电变压器的高压侧的避雷器保护，线路中心的部分，缺少避雷线的保护而易受到雷击。

目前，配电网中常见的避雷器有保护间隙避雷器、管型避雷器、阀型避雷器和氧化锌避雷器。

保护间隙和管型避雷器重要用于配电系统、线路和发电厂、变电所进线的保护，以限制入侵的大气过电压。

阀型避雷器和氧化锌避雷器重要用于变电所、发电厂及变压器的保护，在220kV以下系统中重要用于限制大气过电压，在超高压系统中还用来限制内过电压或作内过电压后备保护。

阀型避雷器和金属氧化锌避雷器的保护性能对变压器或其他电气设备的绝缘水平存在着直接影响。

氧化锌避雷器，是目前来讲技术较成熟的一种避雷器，也是当今使用最广泛的避雷器。

它产生于上世纪七十时代，重要由氧化锌压敏电阻构成。

它由于性能优越、耐污秽、质量轻、阀片性能稳定而受到10kV 配电网的广泛使用。

一、10kV配网避雷的重要问题10KV配电网是电力网中电力线路结构最多而杂、使用环境也最多而杂的一个环节。

对于数目浩繁的配电变压器和电缆线路等，都可能会受到雷电攻击，都需要装设避雷器作为防雷保护。

因此，10KV配电网中避雷器发生故障的概率也较大。

目前，10KV配电网中常用到的避雷器为氧化锌避雷器，这种避雷器运行时间长后，简单发生绝缘老化的问题，常常表现为泄漏电流随加压时间延长而渐渐增大，严重时将会在运行中导致绝缘损坏，使设备失去保护，造成停电事故。
