避雷器知识

避雷器的工作原理及作用引言概述：避雷器是一种用来保护建造物、设备和人员免受雷击危害的重要设备。

它能够将雷电引导到地面，从而减少雷击造成的伤害。

本文将详细介绍避雷器的工作原理及作用。

一、避雷器的工作原理1.1 避雷器的引雷原理避雷器通过引雷装置将雷电引导到地面，从而减少雷击的危害。

引雷原理是利用避雷器内部的导电材料，将雷电引导到地面，使建造物和设备免受雷击伤害。

1.2 避雷器的放电原理当雷电击中建造物或者设备时，避雷器会迅速放电，将雷电导向地面。

放电原理是利用避雷器内部的导电材料，将雷电释放到地面，减少雷击造成的伤害。

1.3 避雷器的防雷原理避雷器通过引雷和放电原理，实现对雷电的防护作用。

防雷原理是在雷电来暂时，避雷器能够迅速引导雷电到地面，保护建造物和设备免受雷击危害。

二、避雷器的作用2.1 保护建造物和设备避雷器能够有效保护建造物和设备免受雷击危害，减少雷击造成的损失。

它能够将雷电引导到地面，避免雷电对建造物和设备造成损坏。

2.2 保护人员安全避雷器能够保护人员免受雷击伤害，保障人员的生命安全。

它能够将雷电迅速引导到地面，减少雷击对人员造成的伤害。

2.3 提高设备可靠性避雷器能够提高设备的可靠性，减少设备因雷击而损坏的可能性。

它能够有效地保护设备免受雷击影响，延长设备的使用寿命。

三、避雷器的分类3.1 避雷器的种类避雷器根据其工作原理和结构不同，可以分为避雷针、避雷帽、避雷网等不同种类。

3.2 避雷器的应用范围避雷器广泛应用于建造物、电力设备、通信设备等不同领域，保护设备和人员免受雷击危害。

3.3 避雷器的选购原则在选购避雷器时，需要考虑其适合范围、性能指标、安装方式等因素，选择适合的避雷器进行安装使用。

四、避雷器的维护保养4.1 定期检查定期检查避雷器的引雷装置、导电材料等部件是否正常工作，及时发现并排除故障。

4.2 清洁保养定期清洁避雷器的表面和内部，保持其导电性能，确保其正常工作。

4.3 定期更换根据避雷器的使用寿命和工作情况，定期更换避雷器，保证其持续有效地工作。

避雷器工作原理
避雷器是一种用于保护电气设备和建筑物免受雷电冲击的装置。

它利用了一种称为空气放电的物理现象来有效地分离和引导雷电电流，从而保护被保护设备和建筑物。

避雷器通常安装在建筑物的屋顶、高耸物体上或电力系统的关键节点处。

避雷器的工作原理如下：
1. 内部电气结构：避雷器的主要部件是金属氧化物压敏电阻器（MOV）。

MOV由金属氧化物陶瓷颗粒制成，颗粒之间用电
极连接成链状结构。

当正常工作电压下，MOV表现出高电阻。

2. 正常工作状态：在正常情况下，电力系统的电压不会超过避雷器的正常工作电压。

因此，避雷器处于高电阻状态，不会导通电流。

3. 雷电冲击：当电力系统或建筑物遭受雷电冲击时，系统电压会瞬间升高。

一旦电压超过避雷器的击穿电压（也称为耐压等级），避雷器内部的MOV会进入放电状态。

4. 放电过程：放电过程中，MOV内部颗粒之间的电阻急剧下降，使得电流能够通过避雷器进行传导。

这样，避雷器将雷电电流引导到地面或其他合适的导体上，以避免电流破坏设备或建筑物。

5. 再次正常状态：当雷电冲击结束后，电力系统电压恢复正常。

避雷器内部的MOV将重新回到高电阻状态，不会导通电流。

总结起来，避雷器通过利用MOV内部电阻的变化，将雷电电
流引导到地面或其他导体上，以保护电气设备和建筑物免受雷电冲击。

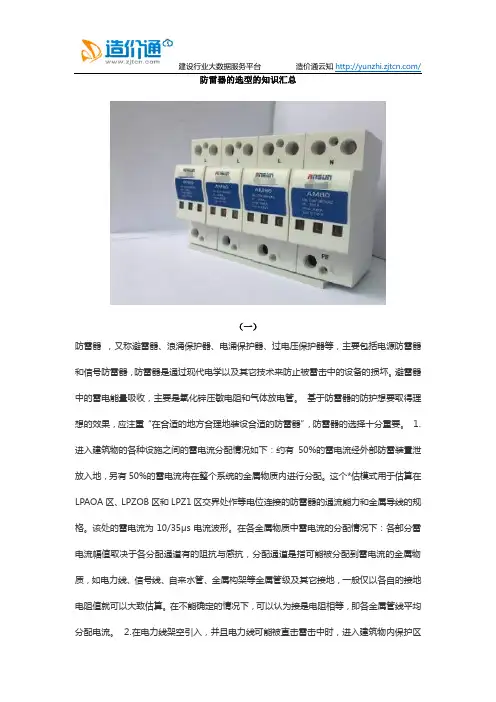

防雷器的选型的知识汇总（一）防雷器，又称避雷器、浪涌保护器、电涌保护器、过电压保护器等，主要包括电源防雷器和信号防雷器，防雷器是通过现代电学以及其它技术来防止被雷击中的设备的损坏。

避雷器中的雷电能量吸收，主要是氧化锌压敏电阻和气体放电管。

基于防雷器的防护想要取得理想的效果，应注重“在合适的地方合理地装设合适的防雷器”，防雷器的选择十分重要。

⒈进入建筑物的各种设施之间的雷电流分配情况如下：约有50%的雷电流经外部防雷装置泄放入地，另有50%的雷电流将在整个系统的金属物质内进行分配。

这个*估模式用于估算在LPAOA区、LPZOB区和LPZ1区交界处作等电位连接的防雷器的通流能力和金属导线的规格。

该处的雷电流为10/35μs电流波形。

在各金属物质中雷电流的分配情况下：各部分雷电流幅值取决于各分配通道有的阻抗与感抗，分配通道是指可能被分配到雷电流的金属物质，如电力线、信号线、自来水管、金属构架等金属管级及其它接地，一般仅以各自的接地电阻值就可以大致估算。

在不能确定的情况下，可以认为接是电阻相等，即各金属管线平均分配电流。

⒉在电力线架空引入，并且电力线可能被直击雷击中时，进入建筑物内保护区的雷电流取决于外引线路、防雷器放电支路和用户侧线路的阻抗和感抗。

如内外两端阻抗一致，则电力线被分配到一半的直击雷电流。

在这种情况下必须采用具有防直击雷功能的防雷器。

⒊后续的*估模式用于*估LPZ1区以后防护区交界处的雷电流分配情况。

由于用户侧绝缘阻抗远远大于防雷器放电支路与外引线路的阻抗，进入后续防雷区的雷电流将减少，在数值上不需特别估算。

一般要求用于后续防雷区的电源防雷器的通流能力在20kA（8/20μs）以下，不需采用大通流能力的防雷器。

后续防雷区防雷器的选择应考虑各级之间的能量分配和电压配合，在许多因素难以确定时，采用串并式电源防雷器是个好的选择。

串并式是根据现代雷电防护中许多应用场合、保护范围层次区分等特点提出的概念（相对于传统的并式防雷器而言）。

避雷器培训的主要内容:避雷器的基本知识1.避雷器的分类2、各类避雷器的特点3、金属氧化物避雷器( MOA )4、氧化锌避雷器的主要电气参数5、避雷器型号说明76、氧化锌避雷器的试验一、避雷器基本知识1定义:能释放雷电或兼能释放电力系统操作过电压能量、保护电气设备免受瞬时过电压(雷电过电压、操作过电压、工频暂态过电压冲击)危害又能截断续流,不致引|起系统接地短路的电器装置。

■作用:当过电压出现时,避雷器两端子间的电压被限制在不超过规定值,使电器设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态，以保证系统正常供电。

避雷器对过电压的保护作用:避雷器的分类保护间隙排气式避雷器阀式避雷器普通阀式避雷器磁吹式避雷器金属氧化物避雷器( MOA )保护间隙保护间隙由两个间隙(即主间隙和辅间隙)组成,常用的角型间隙与保护设备并联的排气式避雷器也称管型避雷器,实质上是- -种具有一种具有较高熄弧能力的保护间隙。

阀式避雷器阀式避雷器的基本元件为间隙和非线性电阻(又称.阀片)串联。

四、 3、各种类型的避雷器、保护间隙和排气型避雷器的伏安特性陡峭，放电色散大，而普通变压器和其他设备绝缘的冲击放电特性相对平缓，不能很好地配合。

五、运行后，工作母线直接接地，形成高振幅的截止波，危及变压器的纵向绝缘。

六、阀式避雷器的缺点是普通型没有强制灭弧措施，阀片热容量有限，不能长期承受过电压冲击电流的影响。

七、磁吹式流量大，但阀阻力非线性系数高。

八、金属氧化物避雷器（MOA）的核心部件是ZnO阀，具有理想的非线性伏安特性。

氧化锌避雷器具有残压低、响应时间快、陡波特性平缓、动作负荷轻、抗重复动作能力强等优点流量大，性能稳定，抗老化能力强。

结构简单，体积小，易于批量生产，成本低5、氧化锌避雷器的主要电气参数额定电压（UR）适用于避雷器端子间工频电压的最大有效值。

按此电压设计的避雷器，可在规定的动作负荷试验中临时确定过电压下的正确动作。

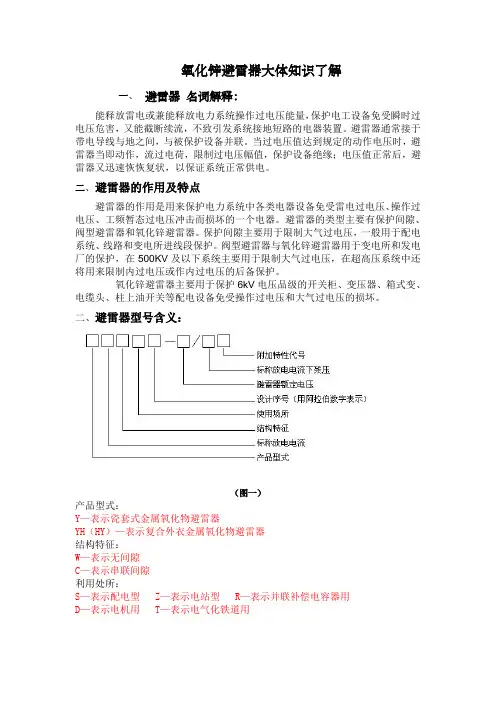

氧化锌避雷器大体知识了解一、避雷器名词解释：能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引发系统接地短路的电器装置。

避雷器通常接于带电导线与地之间，与被保护设备并联。

当过电压值达到规定的动作电压时，避雷器当即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢恢复状，以保证系统正常供电。

二、避雷器的作用及特点避雷器的作用是用来保护电力系统中各类电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一个电器。

避雷器的类型主要有保护间隙、阀型避雷器和氧化锌避雷器。

保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。

阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。

氧化锌避雷器主要用于保护6kV电压品级的开关柜、变压器、箱式变、电缆头、柱上油开关等配电设备免受操作过电压和大气过电压的损坏。

二、避雷器型号含义：（图一）产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示复合外衣金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙利用处所：S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用D—表示电机用 T—表示电气化铁道用附加特性：W—表示防污型G—表示高原型TH—表示湿热带地域用在选择上应注意利用处所，场所不同，避雷器的型号也不同。

配电型：保护相应电压品级的开关柜、变压器、电缆头等有关配电设备免受大气和操作过电压损坏，宜选择"H Y5WS"金属氧化物避雷器。

电站型：保护发电厂、变电所中交流电器设备免受大气过电压和操作过电压的损坏，可选择"HY5WZ"或"Y5WZ"型；电机型：限制真空断路器或少油断路器投切旋转电机时产生的过电压，保护旋转电机免受操作过电压的损坏，可选择""或""型；电容器型：抑制真空断路器或少油断路器操作电容器组产生的过电压，保护电容器组免受操作过电压的损坏，可选"HY5WR"型。

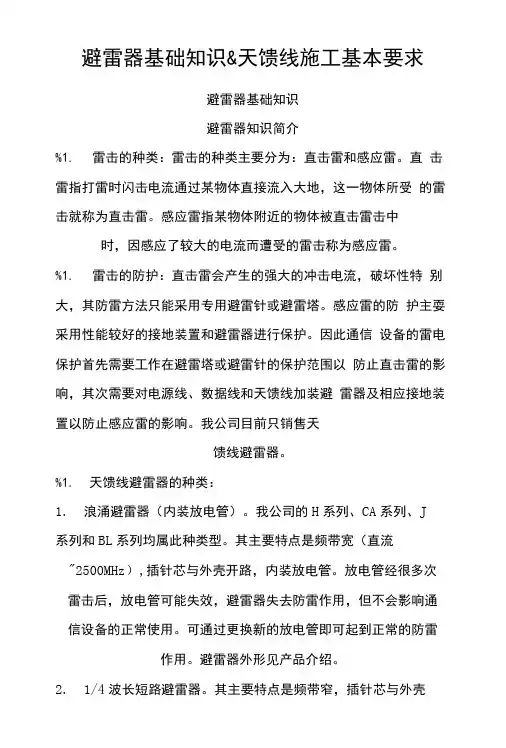

避雷器基础知识&天馈线施工基本要求避雷器基础知识避雷器知识简介%1.雷击的种类：雷击的种类主要分为：直击雷和感应雷。

直击雷指打雷时闪击电流通过某物体直接流入大地，这一物体所受的雷击就称为直击雷。

感应雷指某物体附近的物体被直击雷击中时，因感应了较大的电流而遭受的雷击称为感应雷。

%1.雷击的防护：直击雷会产生的强大的冲击电流，破坏性特别大，其防雷方法只能采用专用避雷针或避雷塔。

感应雷的防护主耍采用性能较好的接地装置和避雷器进行保护。

因此通信设备的雷电保护首先需要工作在避雷塔或避雷针的保护范围以防止直击雷的影响，其次需要对电源线、数据线和天馈线加装避雷器及相应接地装置以防止感应雷的影响。

我公司目前只销售天馈线避雷器。

%1.天馈线避雷器的种类：1.浪涌避雷器（内装放电管）。

我公司的H系列、CA系列、J 系列和BL系列均属此种类型。

其主要特点是频带宽（直流"2500MHz）,插针芯与外壳开路，内装放电管。

放电管经很多次雷击后，放电管可能失效，避雷器失去防雷作用，但不会影响通信设备的正常使用。

可通过更换新的放电管即可起到正常的防雷作用。

避雷器外形见产品介绍。

2.1/4波长短路避雷器。

其主要特点是频带窄，插针芯与外壳短路，无放电管。

因其固定的短路装置，其避雷作用是永久性的。

目前我公司代售国外进口的避雷器，其外形很象“T”，T字的竖相当于避雷器的1/4波长短路器。

%1.购买时须注意：频率范围、避雷器的形式、两端接头的型号等。

天馈线施工基本要求玻璃钢全向天线室外施工要求1.施工地点已经拥有避雷设施时：天线的架设后，整个天馈系统应该在避雷设施的保护范围中。

2.施工地点无避雷设施时：可以自己架设天线安装杆，并在安装杆的顶端安装避雷针。

避雷针应该是人于0. 6米的锥形金属棒，材料不易生锈，导电性能好，如铜。

避雷针和整个天线安装杆应该与建筑物的地相连接。

从安全上的考虑，安装杆不应超过30米，（超出时，应该考虑建铁塔），而且较长的安装杆必须装有风绳。

避雷器知识详解电力系统过电压和过电压，是指电力线路或电气设备上超过正常工作要求的电压。

可分为内部过电压和雷电过电压。

（1）内部过电压内部过电压是由于电力系统中的开关操作、故障或其他原因引起的，它使系统的工作状态突然发生变化，从而在系统中产生电磁振荡。

内部过电压可分为运行过电压和振动过电压。

系统正常运行时，内部过电压一般不超过相电压的3-4倍，对电力线路和电气设备绝缘的威胁不大。

（2）雷击过电压雷击过电压又称大气过电压或外部过电压。

由电力系统设备或建筑物的雷电或雷电感应引起。

雷电过电压产生的雷电冲击波电压幅值可达1亿V，电流幅值可达几亿a，对供电系统危害极大。

(3)避雷器在正常工作电压作用下，流过避雷器的电流仅为微安，相当于一个绝缘子。

过电压时，避雷器的电阻值急剧下降，使流过避雷器的电流瞬间增加到数千安培。

避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

（4）MOA用于保护电力系统中的各种电气设备免受过电压的破坏。

由于其优良的非线性伏安特性，如图所示，在正常工作电压下，只有几百微安的电流通过，因此可以设计成无间隙结构，具有体积小、重量轻、保护性能好的特点。

当过电压侵入时，流过电阻器的电流迅速增加，从而限制过电压的幅度，并通过接地线释放过电压能量。

从那以后，氧化锌电阻恢复到了一个很高的水平（5）氧化锌避雷器具有结构简单、成本低、在雷电过电压下性能稳定、无工频连续电流等优点，大大降低了通过避雷器的能量，从而延长了氧化锌阀板的使用寿命、大流量，提高无串联间隙避雷器的动作负载能力和耐受电流能力，阀板可直接放置在六氟化硫组合电器或充油设备中避雷器运行参数避雷器连续运行电压是指避雷器两端工频电压允许长期连续施加的有效值。

基本相当于系统最大相电压（系统最大运行线电压除以根数3），540/1.732=311.8kv<324kv避雷器的额定电压为避雷器两端允许施加的最大工频电压的有效值。

避雷器的工作原理引言概述：避雷器是一种用于保护电力设备和电力路线免受雷击侵害的重要设备。

它能迅速引导和释放雷电过电压，保护设备和路线的安全运行。

本文将详细介绍避雷器的工作原理。

一、避雷器的基本原理1.1 避雷器的结构避雷器通常由金属氧化物压敏电阻器（MOV）和陶瓷外壳构成。

MOV是避雷器的核心部件，具有非线性电阻特性。

外壳能够保护MOV免受外界环境的侵蚀和损坏。

1.2 电力系统中的避雷器安装位置避雷器通常安装在电力系统的进出线端，以便在雷电过电压浮现时迅速引导和释放电压。

同时，避雷器还可以分布在电力系统的关键设备和路线上，提供额外的保护。

1.3 避雷器的工作原理当电力系统受到雷电过电压冲击时，避雷器的MOVs会迅速导通，将过电压引导到地线上。

MOVs的非线性电阻特性使其在正常工作电压下呈高阻抗状态，不会对电力系统产生影响。

当过电压消失后，避雷器会恢复到高阻抗状态，保护电力设备和路线的正常运行。

二、避雷器的分类2.1 依据工作原理的分类根据工作原理的不同，避雷器可以分为放电型避雷器和非放电型避雷器。

放电型避雷器通过引导雷电过电压的方式来保护电力系统，而非放电型避雷器则通过吸收雷电过电压的能量来实现保护。

2.2 依据电力系统的分类根据电力系统的不同，避雷器可以分为高压避雷器和低压避雷器。

高压避雷器主要用于输电路线和变电站等高压电力设备，而低压避雷器则用于配电路线和低压电力设备。

2.3 依据形式的分类根据形式的不同，避雷器可以分为柱形避雷器、盘形避雷器和插形避雷器等。

不同形式的避雷器适合于不同的安装环境和电力系统。

三、避雷器的选型和使用注意事项3.1 避雷器的选型在选型避雷器时，需要考虑电力系统的额定电压、额定电流和过电压等级等因素。

根据实际需求选择合适的避雷器，以确保其能够有效保护电力设备和路线。

3.2 避雷器的安装和维护避雷器的安装位置应符合规范要求，确保其能够充分发挥作用。

同时，定期对避雷器进行检查和维护，及时更换老化或者损坏的避雷器，以确保其正常工作。

避雷器的工作原理：避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。

避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。

当被保护设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。

一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。

当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。

避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而达到保护电力设备的作用。

避雷器不仅可用来防护大气高电压，也可用来防护操作高电压。

如果出现雷雨天气，电闪雷鸣就会出现高电压，电力设备就有可能有危险，此时避雷器就会起作用，保护电力设备免受损害。

避雷器的最大作用也是最重要的作用就是限制过电压以保护电气设备。

避雷器是使雷电流流入大地，使电气设备不产生高压的一种装置，主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。

每种类型避雷器的主要工作原理是不同的，但是他们的工作实质是相同的，都是为了保护点了设备不受损害。

下面介绍一下管型避雷器、保护间隙避雷器、阀型避雷器和氧化锌避雷器这四种避雷器的作用：管型避雷器是保护间隙型避雷器中的一种，大多用在供电线路上作避雷保护。

这种避雷器可以在供电线路中发挥很好的功能，在供电线路中有效的保护各种设备。

保护间隙避雷器可以说是一种最简单的避雷器，按其形状可以分为棒形、角形、环形、等。

它是由主间隙和辅助间隙串联而成的。

保护间隙的优点就是结构简单、造价低。

但是，由于放电间隙暴露在空气中，放电特性受环境的影响大，放电分散性大，并且由于一般保护间隙的电场属于极不均匀电场，因此它的伏秒特性曲线比较陡，与被保护设备的绝缘配合不理想；同时放电时会产生截波，对有线圈的设备产生危害。

保护间隙避雷器另一个严重的缺点是灭弧能力差，对于间隙动作后流过的工频续流往往不能够自行熄灭，将引起断路器的跳闸，为了保护安全供电，往往与自动重合闸装置配合使用。
