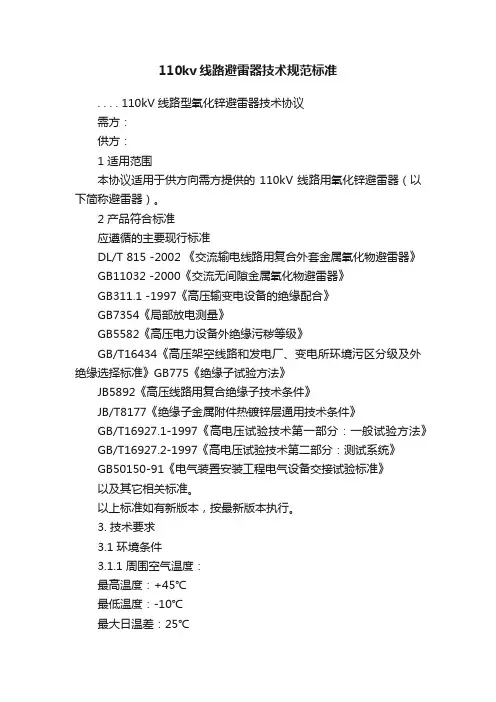

110kv线路避雷器技术规范标准. . . . 110kV线路型氧化锌避雷器技术协议需方：供方：1 适用范围本协议适用于供方向需方提供的110kV线路用氧化锌避雷器（以下简称避雷器）。
2 产品符合标准应遵循的主要现行标准DL/T 815 -2002 《交流输电线路用复合外套金属氧化物避雷器》GB11032 -2000《交流无间隙金属氧化物避雷器》GB311.1 -1997《高压输变电设备的绝缘配合》GB7354《局部放电测量》GB5582《高压电力设备外绝缘污秽等级》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB775《绝缘子试验方法》JB5892《高压线路用复合绝缘子技术条件》JB/T8177《绝缘子金属附件热镀锌层通用技术条件》GB/T16927.1-1997《高电压试验技术第一部分：一般试验方法》GB/T16927.2-1997《高电压试验技术第二部分：测试系统》GB50150-91《电气装置安装工程电气设备交接试验标准》以及其它相关标准。
以上标准如有新版本，按最新版本执行。
3. 技术要求3.1 环境条件3.1.1 周围空气温度：最高温度：+45℃最低温度：-10℃最大日温差：25℃日照强度: 0.1W/cm2（风速0.5m/s）3.1.2 海拔高度：≤1000m3.1.3 最大风速：35m/s3.1.4 环境相对湿度（在25℃时）：日平均：95%月平均：90%3.1.5 地震烈度：8度3.1.6 污秽等级：II级/Ⅲ级/Ⅳ级3.2 工程条件3.2.1 系统概况：a. 系统额定电压：110kVb. 系统最高电压：126kVc. 系统额定频率：50Hz3.2.2 安装地点：户外110kV输电线路终端杆塔或中间杆塔3.3 基本设计要求3.3.1 耐震能力水平分量0.25g垂直分量0.125g本设备能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时, 在共振条件下所发生的动态地震应力, 并且安全系数大于1.75。
1. 总则1.1 本设备技术协议适用于110kV氧化锌避雷器, 它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术协议提出的是最低限度的技术要求。
凡本技术协议中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，供方应按相应标准的条文进行设备设计、制造、试验和安装。
1.3 本技术协议所建议使用的标准如与供方所执行的标准不一致，供方应按较高标准的条文执行或按双方商定的标准执行。
2. 工作范围2.2.1 从生产厂家至线路的运输全部由乙方完成。
2.2.2 现场安装和试验在乙方的技术指导和监督下由甲方完成, 乙方协助甲方按标准检查安装质量, 处理调试投运过程中出现的问题, 乙方选派有经验的技术人员, 对安装和运行人员免费培训。
3. 技术要求3.1 环境条件3.1.1 周围空气温度：最高温度：+45℃最低温度：-20℃最大日温差：25℃日照强度: 0.1W/cm2（风速0.5m/s）3.1.2 海拔高度：≤1500m3.1.3 最大风速：35m/s3.1.4 环境相对湿度（在25℃时）：日平均：95%月平均：90%3.1.5 地震烈度：8度3.1.6 污秽等级：II级 /Ⅲ级/Ⅳ级3.2 工程条件3.2.1 系统概况：a. 系统额定电压：110kVb. 系统最高电压：126kVc. 系统额定频率：50Hzd. 系统接地方式：有效接地系统3.2.2 安装地点：户外110kV输电线路终端杆塔或中间杆塔3.3 基本设计要求3.3.1 耐震能力水平分量0.25g垂直分量0.125g本设备能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时, 在共振条件下所发生的动态地震应力, 并且安全系数大于1.75。
3.3.2 泄漏比距不小于20mm/kV（II级）（分别按126、252 kV计）不小于25mm/kV（Ⅲ级）（分别按126、252 kV计）不小于31mm/kV（Ⅳ级）（分别按126、252 kV计）3.3.3 设计寿命供方保证所供设备全部是全新的、持久耐用的，保证设备能耐用30年。

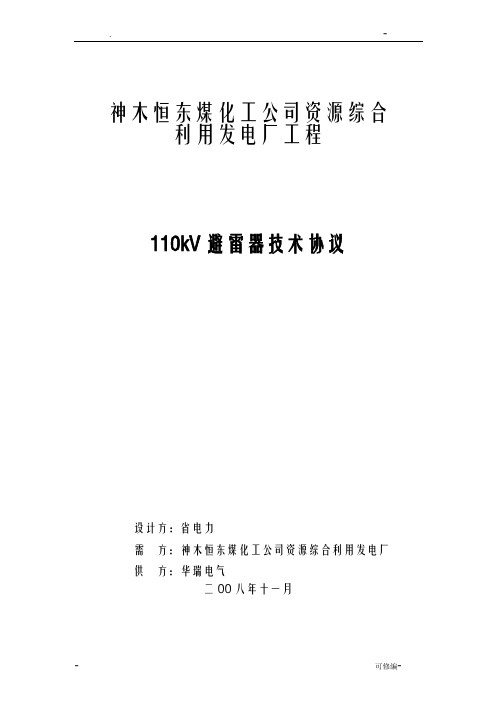

. -神木恒东煤化工公司资源综合利用发电厂工程110kV避雷器技术协议设计方：省电力需方：神木恒东煤化工公司资源综合利用发电厂供方：华瑞电气二OO八年十一月供货需求一览表1（需方填写）需求一览表2：备品备件（需方填写）供货围1：避雷器（供方填写）供货围2：备品备件（供方填写）1 总则1.1 一般规定1.1.1本设备技术协议是用于神木恒东煤化工公司资源综合利用发电厂工程的110kV避雷器，它提出了该避雷器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2供方提供的设备应满足本技术协议的要求，供方也可以推荐满足本技术协议要求的类似定型产品，但必须提出详细的协议偏差。
1.1.3 本协议提出了对避雷器本体及其附属件的技术参数、性能、结构、试验等方面的技术要求。
本协议提出的是最低限度的技术要求，也未对一切技术细节做出规定，也未充分引述有关标准和协议的条文，供方应提供符合相关最新版本标准和本协议的优质产品。
1.1.4如果供方没有以书面形式对本协议的条文提出异议，则意味着供方提供的设备完全符合本协议的要求。
1.1.5本协议书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。
1.1.6协议书经需方及供方双方确认后，作为合同的不可分割的一部分。
1.1.8协议书中涉及有关商务方面的容，如与招标文件的第一卷《商务部分》有矛盾时，以《商务部分》为准。
1.1.9 本协议书未尽事宜，由需方和供方双方在合同技术谈判时协商确定。
1.2供方应提供的资格文件供方在投标文件中应提供下列有关资格文件。
1.2.1供方提供1.1.1款要求的最近5年110kV电压等级设备的销售记录及相应的最终用户的使用情况证明。
使用情况证明必须有投运的最后一次的现场测试或预防性测试数据。
1.2.2供方或制造商拥有的有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。
1.2.3供方或制造商具有履行合同所需的生产技术和生产能力的文件资料。
电力系统输变电设备材料说明1 产品范围本规范适用于内蒙古电力公司所属供电单位的110～500kV 交流架空输电线路和变电站。
内蒙古电网各发电公司、农电公司及用户可参照执行。
本规范规定了架空输电线路、变压器（电抗器）、高压开关设备、互感器、直流设备、电容器组、高压支柱绝缘子、避雷器、消弧线圈、站用电系统、变电站接地装置、防误闭锁装置、照明系统、接线箱等输变电设备的技术标准。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
中华人民共和国国务院令第239号电力设施保护条例中华人民共和国国家经济贸易委员会电力设施保护条例实施细则GB 311.1-1997 高压输变电设备的绝缘配合武汉华能阳光电气有限公司GB/T 5582-1993 高压电力设备外绝缘污秽等级DL/T 620-1997 交流电气装置的过电压保护和绝缘配合中华人民共和国主席令第六十号中华人民共和国电力法 GBXXXX-XXXX 110～750kV架空输电线路设计规范DL/T 5217-2005 220kV～500kV紧凑型架空送电线路设计技术规定DL/T 864-2004 标称电压高于1000V交流架空输电线路用复合绝缘子使用导则GB 1094.1-1996 电力变压器第一部分总则GB 1094.2-1996 电力变压器第二部分温升GB 1094.3-2003 电力变压器第三部分绝缘水平、绝缘试验和外绝缘空气间隙GB/T 10229-1988 电抗器DL/T 741-2001 架空送电线路运行规程DL/T 475-2005 杆塔工频接地电阻测试方法JB/T 8751-1998 500kV油浸式并联电抗器技术参数和要求武汉华能阳光电气有限公司GB/T 13499-2002 电力变压器应用导则GB 6450-1986 干式电力变压器GB/T 6451-1999 三相油浸式电力变压器技术参数和要求DL/T 572-1995 电力变压器运行规程GB 772-1997 高压电瓷瓷件技术条件GB 8287.1-1998 高压支柱绝缘子技术条件GB 8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB 1984-2003 交流高压断路器GB/T 11022-1999 高压开关设备和控制设备标准的公用技术要求DL/T 603-1996 气体绝缘金属封闭开关设备运行及维护规程DL/T 615-1997 交流高压断路器参数选用导则DL/T 402-1999 交流高压断路器订货技术条件DL/T 593-1996 高压开关设备共用订货技术导则DL/T 617-1997 气体绝缘金属封闭开关设备技术条件武汉华能阳光电气有限公司GB/T 4703-2001 电容式电压互感器JB/T 8169-1999 耦合电容器及电容分压器DL/T 726-2000 电力用电压互感器订货技术条件DL/T 727-2000 互感器运行检修导则GB 11032-2000 交流无间隙金属氧化物避雷器DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 725-2000 电力用电流互感器订货技术条件GB 3983.2-1989 高电压并联电容器GB 50227-1995 并联电容器装置设计规范DL/T 840-2003 高压并联电容器使用技术条件DL 5014-1992 330kV～500kV变电所无功补偿装置设计技术规定DL/T 5044-1995 火力发电厂、变电所直流系统设计技术规定国家电网公司 110(66)kV～500kV架空输电线路运行规范国家电网公司 110(66)kV～500kV油浸式变压器（电抗器）技术标准国家电网公司交流高压断路器技术标准武汉华能阳光电气有限公司国家电网公司输变电设备运行规范国家电网公司 110(66)kV～500kV架空输电线路技术标准国家电网公司交流高压隔离开关和接地开关技术标准国家电网公司气体绝缘金属封闭开关设备技术标准国家电网公司并联电容器技术标准国家电网公司电力系统无功补偿配置技术原则国家电网公司 110(66)kV-500kV电压互感器技术标准国家电网公司 110(66)kV-500kV电流互感器技术标准国家电网公司 110(66)kV～750kV避雷器技术标准国家电网公司 10kV～66kV干式电抗器技术标准国家电网公司直流电源系统技术标准国家电网公司十八项电网重大反事故措施（试行）国家电网公司输变电工程典型设计华北电网有限公司输电线路专业标准化管理条例（试行）华北电网有限公司变电站标准化管理条例华北电网有限公司防止输变电设备污闪事故措施武汉华能阳光电气有限公司华北电网有限公司防止互感器损坏事故措施内蒙古电力公司输电线路专业标准化管理条例执行细则内蒙古电力公司内蒙古电力系统污区分布图编制说明及实施细则内蒙古电力公司输电线路防鸟害技术指导原则内蒙古电力公司输电线路同塔双回杆塔涂刷色标及防风固沙标准内蒙古电力公司变电站标准化管理条例执行细则内蒙古电力公司直流电源系统运行及维护管理规定（试行）内蒙古电力公司电力系统电压质量和无功电力管理办法（试行）内蒙古电力公司关于规范隔离开关设备选型的意见（内电生[2009]45号）内蒙古电力公司总经理办公会议纪要（[2005]37号、[2007]3号）3 输电线路3.1 一般规定武汉华能阳光电气有限公司3.1.1 线路设备主要包括基础、杆塔（拉线）、导地线、绝缘子、金具、接地装置、附属设施。

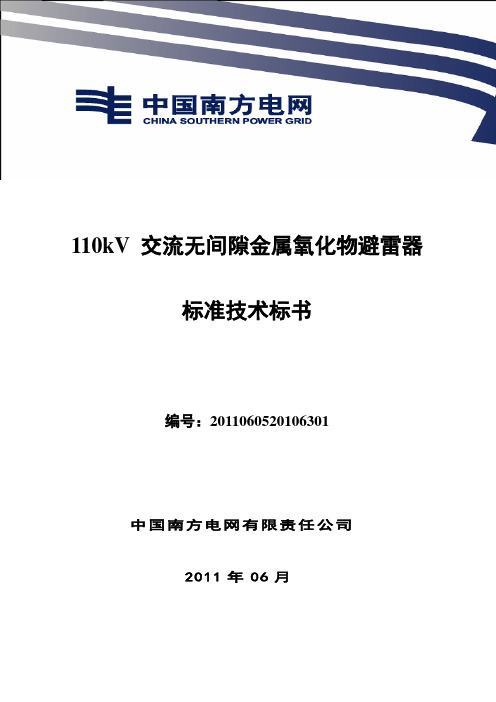

110kV 交流无间隙金属氧化物避雷器标准技术标书编号：2011060520106301中国南方电网有限责任公司2011年06月中国南方电网有限责任公司110kV 交流无间隙金属氧化物避雷器标准技术标书目录1总则 (1)2工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)3 应遵循的主要标准 (3)4使用条件 (4)4.1 正常使用条件 (5)4.2特殊使用条件 (5)5 技术要求 (6)5.1技术参数 (6)5.2设计与结构要求 (8)5.3专业接口要求 (9)6试验 (12)6.1试验分类 (12)6.2型式试验 (12)6.3特殊试验 (12)6.4出厂试验 (13)6.5交接试验 (13)7产品对环境的影响 (14)8企业VI标识 (14)8.1VI标识 (14)8.2 标识地点 (15)9文件 (15)9.1 一般要求 (15)9.2 投标方在投标阶段应提交的避雷器资料 (16)9.3 其他文件资料 (16)10监造、包装、运输、安装及质量保证 (17)10.1监造 (17)10.2包装 (17)10.3运输 (18)10.4安装指导 (19)10.5质量保证 (19)11设备技术参数和性能要求响应表 (19)12备品备件及专用工具 (21)12.1必备的备品备件、专用工具和仪器仪表 (21)12.2推荐的备品备件、专用工具和仪器仪表 (22)13主要元器件来源 (22)14LCC数据文件 (22)15技术差异表 (23)16投标方需说明的其他问题 (23)1总则1.1 本技术标书适用于中国南方电网有限责任公司 (项目单位填写)电网建设工程项目采购的110kV电压等级的氧化锌避雷器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术标书提出的是最低限度的技术要求。
凡本技术标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

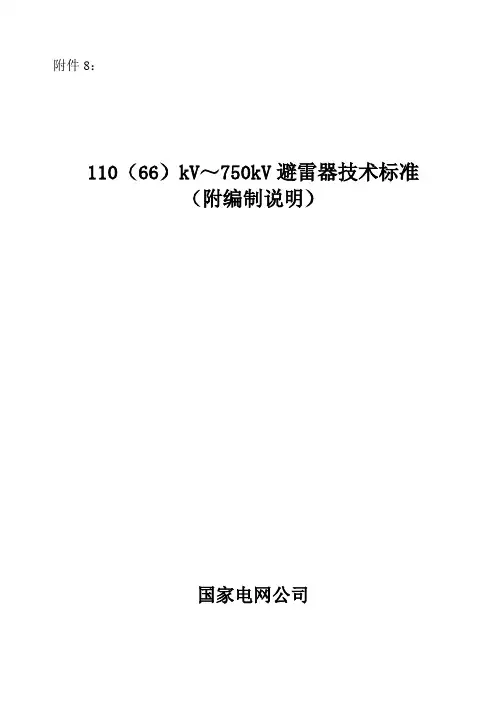

附件8：110（66）kV～750kV避雷器技术标准（附编制说明）国家电网公司目录1 总则332 引用标准333 避雷器类型44 3.1 金属氧化物避雷器443.2 碳化硅阀式避雷器444 使用环境条件44 4.1 正常使用环境条件444.2 异常使用环境条件445 避雷器选择的一般程序556 技术要求55 6.1 无间隙金属氧化物避雷器55 6.2 带串联间隙金属氧化物避雷器14146.3 碳化硅阀式避雷器17177 技术资料1919 7.1 招标前用户和制造厂所需提供的技术资料1919 7.2 合同签订后供货方所需提供的技术资料19197.3 设备供货时应提供以下资料20208 试验2020 8.1 无间隙金属氧化物避雷器2020 8.2 带串联间隙金属氧化物避雷器错误!未定义书签。
