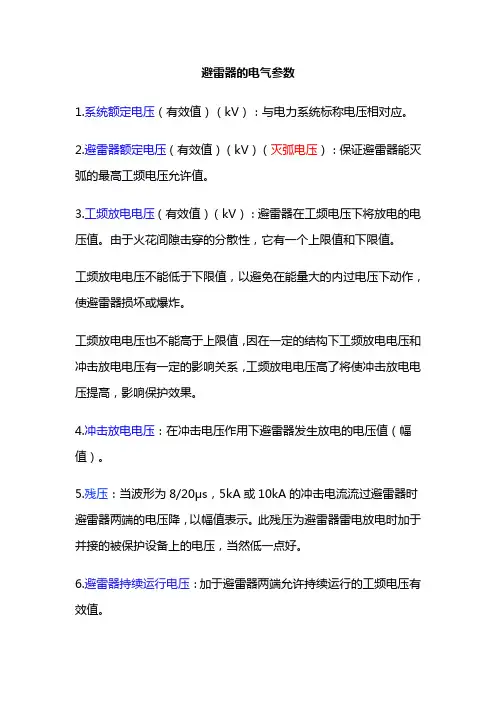

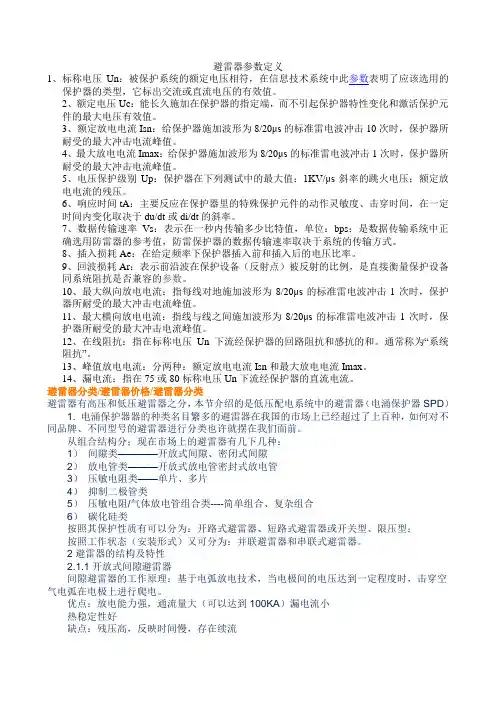

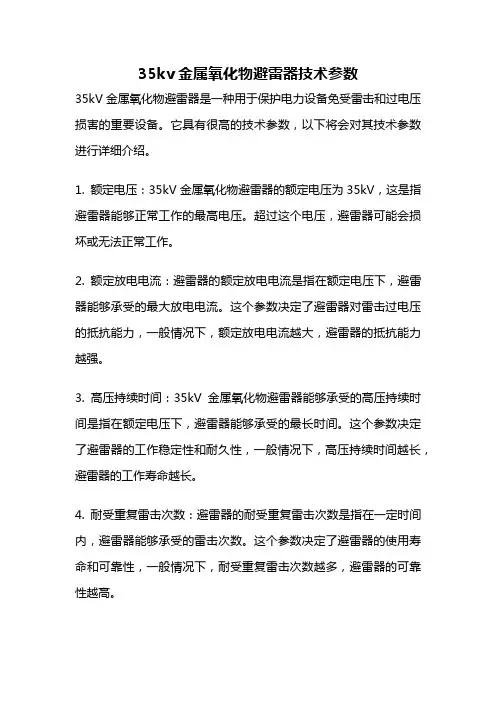

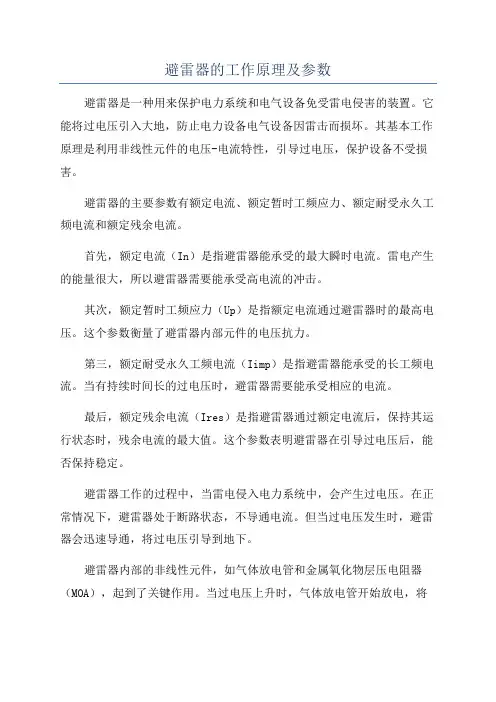

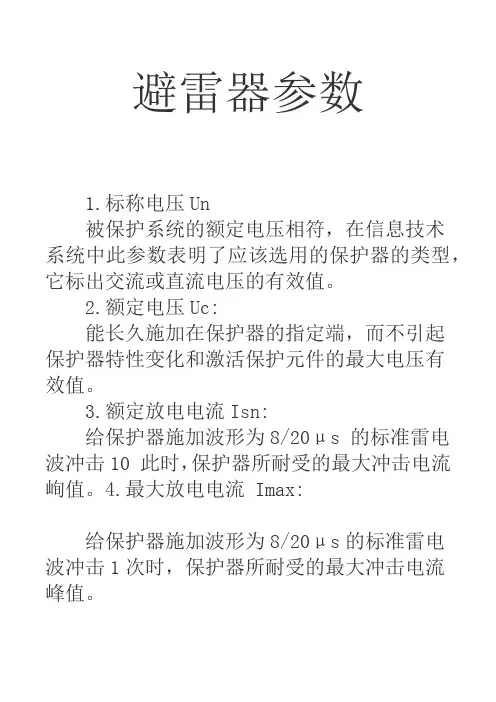

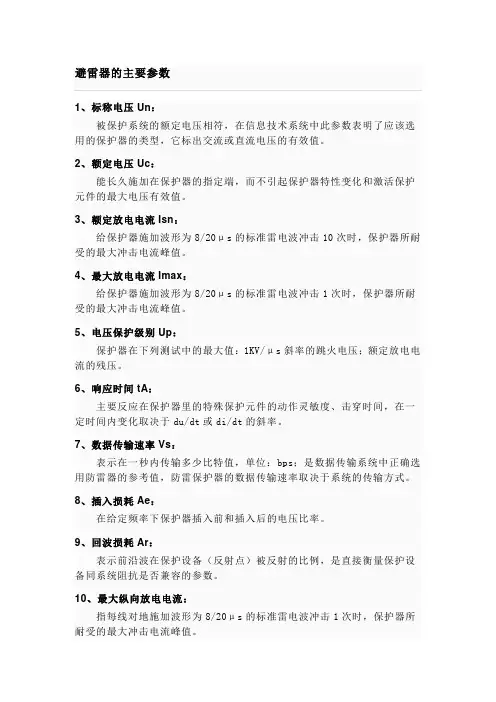

避雷器的电气参数
[ 2007-1-7 16:51:00 | By: 35dtb ]
1.系统额定电压（有效值）（kV）：与电力系统标称电压相对应。
2.避雷器额定电压（有效值）（kV）（灭弧电压）：保证避雷器能灭弧的最高工频电压允许值。
3.工频放电电压（有效值）（kV）：避雷器在工频电压下将放电的电压值。由于火花间隙击穿的分散性，它有一个上限值和下限值。
工频放电电压不能低于下限值，以避免在能量大的内过电压下动作，使避雷器损坏或爆炸。
工频放电电压也不能高于上限值，因在一定的结构下工频放电电压和冲击放电电压有一定的影响关系，工频放电电压高了将使冲击放电电压提高，影响保护效果。
4.冲击放电电压：在冲击电压作用下避雷器发生放电的电压值（幅值）。
5.残压：当波形为8/20μs，5kA或10kA的冲击电流流过避雷器时避雷器两端的电压降，以幅值表示。此残压为避雷器雷电放电时加于并接的被保护设备上的电压，当然低一点好。

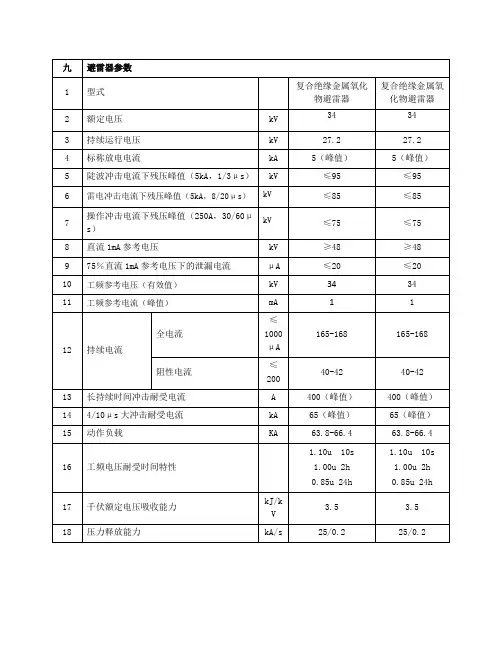

6.避雷器持续运行电压：加于避雷器两端允许持续运行的工频电压有效值。
7.避雷器的直流参考电压U1mA：使恒定的1mA电流流过避雷器时施加于避雷器两端的电压。
避雷器额定电压是施加到避雷器端子间的最大允许工频电压有效值，按照此电压设计的避雷器，能在所规定的动作负载试验中确定的暂时过电压下正确地工作。它是表明避雷器运行特征的一个重要参数，但它不等于系统标称电压。
由于电力系统的标称电压使该系统相间电压的标幺值，而避雷器一般安装在相对地之间，正常工作时承受的是相电压和暂时过电压，并且避雷器有它本身的特点，因此其额定电压与电力系统的标称电压以及其他电器的额定电压有不同意义。按照国际电工委员会（IEC99-4）及GB11032对无间隙金属氧化物避雷器的规定，避雷器在60度的温度下，注入标准规定的能量后，必须能耐受相当于额定电压数值的暂时过电压至少1s。
避雷器额定电压建议值：
非直接接地系统及小阻抗接地系统：1s及以内切除故障，10kV选用13kV避雷器
1s以上切除故障，10kV选用17kV避雷器
直接接地系统：110kV选用102kV避雷器
并联电容器装置保护用氧化锌避雷器的选型问题
唐耀胜
（桂林电力电容器总厂，桂林541004））
摘要：从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，
对变电站中并联电容器装置的设计具有一定的参考价值。
关键词：氧化锌避雷器；额定电压；持续运行电压；并联电容器装置
1以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端
国家标准规定，系统供电端电压应略高于系统的标称电压（或额定电压）U
n
的K倍，即K＝U
m ／U
n
（U
m
是系统最高电压）。电气设备的绝缘应能在U
n
下长期
运行。220kV及以下系统的K为1．15，330kV及以下系统的K＝1．1。避雷器设计的初期也遵守上述原则。
氧化锌避雷器之前是SiC避雷器。10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍；35kVSiC避雷器的灭弧电压等于系统最高电压；110kV及以上SiC避雷器的灭弧电压为系统最高电压的80％。对应以上的倍数分别有110％避雷器、100％避雷器和80％避雷器。
我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。早期的6kV、10kV和35kV避雷器均遵守上述原则，如：Y5WR－7．6／26、Y5WR－12．7／45、Y5WR－41／130。而最大长期工频工作电压为系统最高相电压，如Y5WR－12．7／45为：
2保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性
从安全运行角度，避雷器的额定电压的选择还应遵守如下原则：
①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。在110kV及以上的中性点接地系统中是可以按上述方法选择的。
②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。且氧化锌避雷器与SiC避雷器结构、设计不同（后者是有间隙灭弧，前者没有间隙或者只有隔流间隙），使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。面对这种情况，许多供电局、电力设计院根据各地的电网条件提出了许多类型的额定电压值（如14．4kV，14．7kV等）。而在多次国标讨论稿中动作负载试验中耐受10s的额定电压规定提高至1．2～1．3倍，使氧化锌避雷器对中性点非直接接地系统工况的适应能力有所提高。
而由于氧化锌避雷器的额定电压选择过低，使避雷器在单相接地过电压甚至许多暂态过电压下工作出现安全事故。电力部安全监察及生产协调司早在1993年10月30日第十七期安全情况通报上就对避雷器提出修改意见。文中要求对新
装设的3～66kV电压等级无间隙氧化锌避雷器持续运行电压（U
C ）和额定电压（U
r
）
按表1所列值选择，而同时保护性能不能降低。
（括号内数据适用于发电机和变压器中性点氧化锌
避雷器，U
m
为系统标准电压的1.05-1.10倍）
而在通报发布与新标准修订的过渡阶段，对中性点非接地系统的氧化锌避雷器额定电压、持续运行电压的选择提出了如下设计规则：

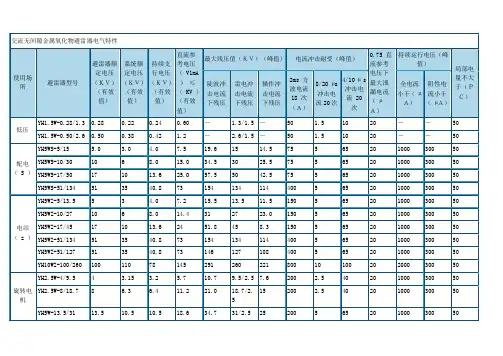

额定电压在参考SiC避雷器灭弧电压设计基础上乘以1.2-1.3倍，持续运行电压为系统运行最高线电压。这样各种电压等级电容器用避雷器的额定电压数据如下：
6kV额定电压（型号为Y5WR-10/27）：
上述基本数据由于没有统一标准，避雷器厂家及使用单位在设计制造中会有出入。
3 贯彻2000年版新标准，安全、合理地对避雷器进行选型的现实性
在我国2000年新标准中（GB11032-2000），额定电压的选择上述1.2-1.3倍原则得到了认可，但持续运行电压的选择则出现了新规定：从反映避雷器使用寿命的参数
1.5Un//U1mA作为参考值选择（设计）避雷器持续运行电压。以国内避雷器的设计、制造水平，一般η值为80％，故持续运行电压选择为额定电压的0．8倍。这一点我们从伏安曲线的小电流区上看，是有根据的。这样新标准中电容器装置用避雷器选型参数如表2。
