电源避雷器安装原则
- 格式:ppt
- 大小:17.00 KB
- 文档页数:8
基站防雷接地规范(2006年试行V3.5)为了防止移动通信基站遭受雷害,确保建筑物、站内工作人员的安全,确保基站内设备的正常工作,提高网络运行的安全系数,有必要做好移动通信基站的防雷与接地工作。
一.基本原则实施防雷工程应本着整体防雷、综合治理、系统防护的原则:1.防止异常电流进入机房。
2.对进入机房的异常电流,应通过避雷器、合理接地系统和地网尽快泄放。
3.对通过以上原则仍未能避免的异常电流应通过等电位连接的技术,将影响降低到最低。
二.电力引入2.1变压器应安装高低压避雷器,其地线应与地网良好连接。
2.2基站供电应采用三相四线铠装电力电缆埋地进入机房,其长度不宜小于15m。
2.32.4重点基站(如传输节点机房等)、郊区及乡镇基站必须安装压敏型电源避雷器。
一级避雷器应安装在基站总交流配电箱内(或旁边)、二级避雷器应安装在开关电源AC屏内,该避雷器应在采购电源设备时一并提出要求。
一级电源防雷器的安装必须在电源线的进口处,不许安装在远离电源线的地方,否则将失去作用。
一、二级避雷器的接地线应尽量短直,引下线长度应不大于1.5米,截面积为35mm2,连接必须可靠,线耳压接必须牵固。
安装位置如图一所示。
一、二级避雷器间的交流电源线长度应不少于5m,对于距离不足5m的基站也可在一、二级避雷器间加装8.5-15μH(5m*1.7μH/m)的空心电感退耦器(必须注意电感的最大工作电流,不得等于或小于基站最大用电负荷)。
图一内置避雷器AC屏的安装位置2.4.1电源避雷器的要求:2.4.1.1.第一级压敏避雷器的要求:(1)对于高山和多次遭雷击的基站最大放电电流≥120-150KA/每线;响应时间≤100ns,3+1的保护模式(2)山区(中雷区以上有架空电源线引入的机房、丘陵、公路旁、农民房、水田中、易遭受雷击的机房,且雷暴日为多雷区的地区)电源用SPD最大通流量: L-PE或L-N、N-PE必须通过冲击通流容量≥100KA/每线、8/20μs波形的检测,最大持续工作相电压385V,采用3+1的保护模式。
22 电源避雷器安装方法及要求电源避雷器为并联安装,安装位置为卫星教学收视点教室内的配电盘或闸刀开关(断路器) 处的后端, 用四套 M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
安装尺寸( 70×180)与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色,零线为蓝色,截面积为 BVR6mm 多股铜导线,地线为黄绿相间色,截面积为 BVR10mm 多股铜导线,接线长度≤ 500mm ,若受条件限制达不到≤ 500mm 的标准可适当延长, 但应遵循接线尽量短的原则,转角应大于 90 度(是弧形角而不是直角)。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
安装注意事项:安装电源避雷器时,应该首先将地线系统连接牢靠后再连接其他线路。
安装时必须断开电源,严禁带电操作;连接导线必须符合要求。
防雷器无需特别维护,只需定期检查其连接是否松动,工作状态指示灯是否正常。
当工作状态指示灯发绿光时,表示防雷器工作正常。
发红光时,表示防雷器已有器件损坏,防雷效果变差,必须立即更换。
天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器,预防雷电流感应损坏设备。
天馈避雷器安装,一定要注意输入端IN 和输出端OUT不要接反,否则,将严重影响避雷效果,甚至影响设备正常工作。
避雷器的输入端(螺栓)是相对雷电波的传播方向而言,即馈线输入端,而避雷器的输出端(螺母)接被保护设备(卫星接收机或功分器)。
天馈避雷器串接安装在接收设备端口上,在功分器或卫星接收机接口处用标准FL10 接口连接,连接时必须将螺纹拧紧到位,保证可靠连接,不影响通信。
防雷系统得组成及工作原理一、防雷接地原理:接地系统接地就是避雷技术最重要得环节,不管就是直击雷、感应雷、或其她形式得雷,最终都就是把雷电流送入大地。
因此,没有合理而良好得接地装置就是不能可靠地避雷得。
接地电阻越小,散流就越快,被雷击物体高电位保持时间就越短,危险性就越小。
对于计算机场地得接地电阻要求≤4欧姆,并且采取共用接地得方法将避雷接地、电器安全接地、交流地、直流地统一为一个接地装置。
如有特殊要求设置独立地,则应在两地网间用地极保护器连接,这样,两地网之间平时就是独立得,防止干扰,当雷电流来到时两地网间通过地极保护器瞬间连通,形成等电位连接。
1、防雷接地装置包括以下部分:1) 雷电接受装置:直接或间接接受雷电得金属杆(接闪器),如避雷针、避雷带(网)、架空地线及避雷器等.2)接地线(引下线):雷电接受装置与接地装置连接用得金属导体。
3) 接地装置:接地线与接地体得总与。
接地体指得就是降阻剂,离子接地极,扁钢等2、弱电系统与防雷系统采用联合接地方式时,其接地电阻应满足什么条件?联合接地时接地电阻值取弱点系统与防雷系统要求得最小值,1)比如防雷系统要求小于10欧姆,弱点系统要求小于4欧姆,联合接地就取小于4欧姆。
2)防雷系统要求小于1欧姆,弱点系统要求小于4欧姆,联合接地就取小于1欧姆。
二、防雷电源(LightningPower)随着城市经济得发展,感应雷与雷电波侵入造成得危害却大大增加。
一般建筑物上得避雷针只能预防直击雷,而强大得电磁场产生得感应雷与脉冲电压却能潜入室内危及电视、电话及电子仪表等用电设备。
然而,信息时代得今天,电脑网络与通讯设备越来越精密,其工作环境得要求也越来越高,而雷电以及大型电气设备得瞬间过电压会越来越频繁得通过电源、天线、无线电信号收发设备等线路侵入室内电气设备与网络设备,造成设备或元器件损坏,人员伤亡,传输或储存得数据受到干扰或丢失,甚至使电子设备产生误动作或暂时瘫痪、系统停顿,数据传输中断,局域网乃至广域网遭到破坏。

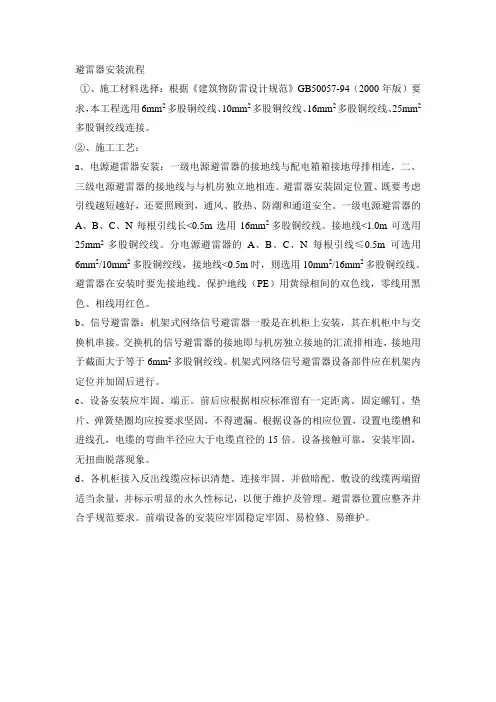

避雷器安装流程①、施工材料选择:根据《建筑物防雷设计规范》GB50057-94(2000年版)要求,本工程选用6mm2多股铜绞线、10mm2多股铜绞线、16mm2多股铜绞线、25mm2多股铜绞线连接。
②、施工工艺:a、电源避雷器安装:一级电源避雷器的接地线与配电箱箱接地母排相连,二、三级电源避雷器的接地线与与机房独立地相连。
避雷器安装固定位置、既要考虑引线越短越好,还要照顾到,通风、散热、防潮和通道安全。
一级电源避雷器的A、B、C、N每根引线长<0.5m选用16mm2多股铜绞线。
接地线<1.0m可选用25mm2多股铜绞线。
分电源避雷器的A、B、C、N每根引线≤0.5m可选用6mm2/10mm2多股铜绞线,接地线<0.5m时,则选用10mm2/16mm2多股铜绞线。
避雷器在安装时要先接地线。
保护地线(PE)用黄绿相间的双色线,零线用黑色、相线用红色。
b、信号避雷器:机架式网络信号避雷器一般是在机柜上安装,其在机柜中与交换机串接。
交换机的信号避雷器的接地即与机房独立接地的汇流排相连,接地用于截面大于等于6mm2多股铜绞线。
机架式网络信号避雷器设备部件应在机架内定位并加固后进行。
c、设备安装应牢固、端正。
前后应根据相应标准留有一定距离。
固定螺钉、垫片、弹簧垫圈均应按要求坚固,不得遗漏。
根据设备的相应位置,设置电缆槽和进线孔,电缆的弯曲半径应大于电缆直径的15倍。
设备接触可靠,安装牢固,无扭曲脱落现象。
d、各机柜接入反出线缆应标识清楚、连接牢固。
并做暗配。
敷设的线缆两端留适当余量,并标示明显的永久性标记,以便于维护及管理。
避雷器位置应整齐并合乎规范要求。
前端设备的安装应牢固稳定牢固、易检修、易维护。

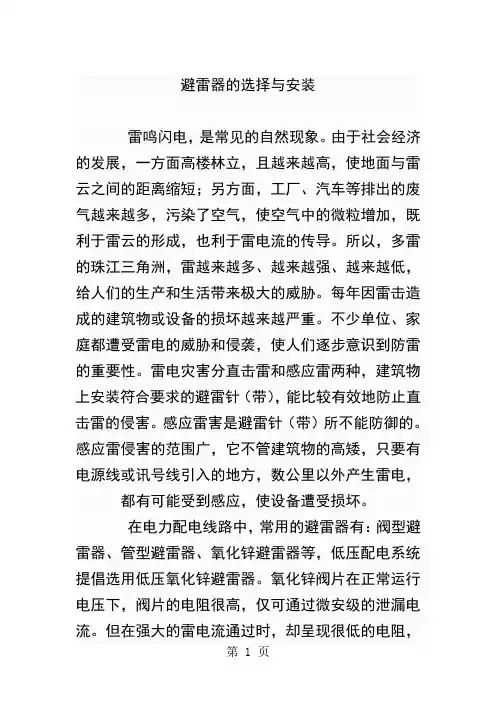

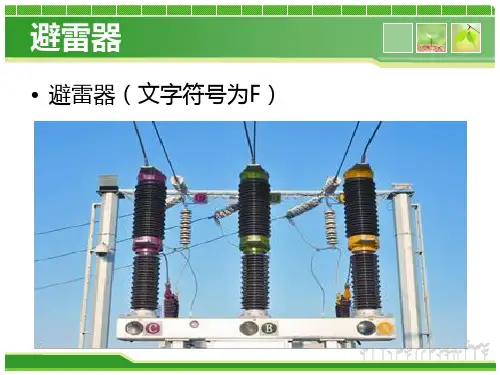

避雷器的选择与安装雷鸣闪电,是常见的自然现象。
由于社会经济的发展,一方面高楼林立,且越来越高,使地面与雷云之间的距离缩短;另方面,工厂、汽车等排出的废气越来越多,污染了空气,使空气中的微粒增加,既利于雷云的形成,也利于雷电流的传导。
所以,多雷的珠江三角洲,雷越来越多、越来越强、越来越低,给人们的生产和生活带来极大的威胁。
每年因雷击造成的建筑物或设备的损坏越来越严重。
不少单位、家庭都遭受雷电的威胁和侵袭,使人们逐步意识到防雷的重要性。
雷电灾害分直击雷和感应雷两种,建筑物上安装符合要求的避雷针(带),能比较有效地防止直击雷的侵害。
感应雷害是避雷针(带)所不能防御的。
感应雷侵害的范围广,它不管建筑物的高矮,只要有电源线或讯号线引入的地方,数公里以外产生雷电,都有可能受到感应,使设备遭受损坏。
在电力配电线路中,常用的避雷器有:阀型避雷器、管型避雷器、氧化锌避雷器等,低压配电系统提倡选用低压氧化锌避雷器。
氧化锌阀片在正常运行电压下,阀片的电阻很高,仅可通过微安级的泄漏电流。
但在强大的雷电流通过时,却呈现很低的电阻,使其迅速泄入大地,实现限压分流的目的。
阀片上的残压几乎不随通过电流的大小而变化,时常维持在小于被保护电器的冲击试验电压,使设备的绝缘得到保护,雷电流过后又恢复到原绝缘状态。
氧化锌避雷器具有优异的非线性伏安特性,残压随冲击电流波头时间的变化特性平稳,陡波响应特性好,没有间隙击穿特性和灭弧问题。
其电阻片单位体积吸收能量大,还可以并联使用,所以在保护超高压长距离输电系统和大容量电容器组特别有利。
对于低压配电网的保护也很适合,是低压配电网的主要保护措施。
在避雷器使用前,都应该对其有关技术参数进行测量,以确保避雷器安装质量。
1 绝缘电阻的测量对35kV及以下氧化锌避雷器用2500V兆欧表摇测,每节的绝缘电阻应不低于1000MΩ。
进口氧化锌避雷器每节的绝缘电阻一般按厂家的标准。
如日本明电舍规定:对ZSE-C2Z型294kV 氧化锌避雷器应使用1000V兆欧表,绝缘电阻不低于2000MΩ。

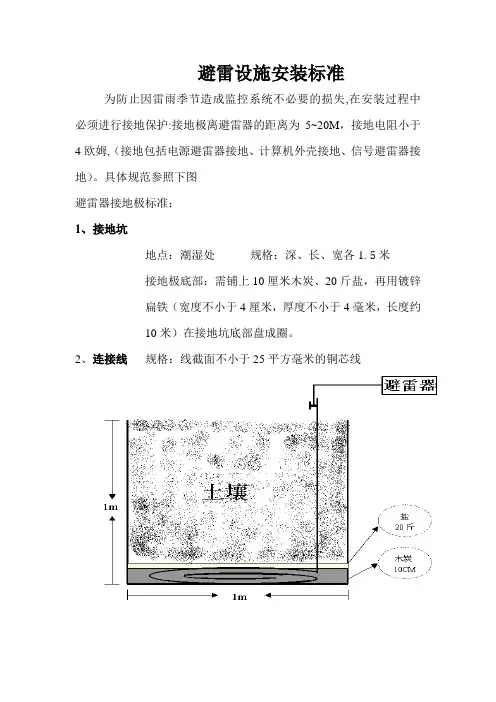

避雷设施安装标准
为防止因雷雨季节造成监控系统不必要的损失,在安装过程中必须进行接地保护:接地极离避雷器的距离为5~20M,接地电阻小于4欧姆,(接地包括电源避雷器接地、计算机外壳接地、信号避雷器接地)。
具体规范参照下图
避雷器接地极标准:
1、接地坑
地点:潮湿处规格:深、长、宽各1.5米
接地极底部:需铺上10厘米木炭、20斤盐,再用镀锌
扁铁(宽度不小于4厘米,厚度不小于4毫米,长度约
10米)在接地坑底部盘成圈。
2、连接线规格:线截面不小于25平方毫米的铜芯线
3、避雷器安装示意图
通讯避雷器接线示意图。
500kV交流无间隙金属氧化物避雷器安装使用说明书明电舍(郑州)电气工程有限公司1. 用途500kV电力系统用金属氧化物避雷器是用于保护500kV电力系统中电气设备免受大气过电压和操作过电压损害的电器。
产品执行标准:GB11032-2000《交流无间隙金属氧化物避雷器》。
2、使用条件1)适用于户内、户外;2)环境温度不高于+40℃,不低于-40℃;3)太阳光最大辐射强度为1.1kW/m2;4)海拔高度不超过2000m;5)交流电源的频率不小于48 Hz,不高于62 Hz;6)长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;7)地震烈度8度及以下地区;8)最大风速不超过35m/s。
3. 型号说明Y 20 W 444 / 1063 W1W—防污型(III级污秽)W1—重防污型(IV级污秽)标称放电电流下的最大雷电残压峰值(kV)避雷器的额定电压有效值(kV)结构特性: W—无间隙C—串联间隙B—并联间隙标称放电电流(kA)产品型式代号:Y表示瓷绝缘外套金属氧化物避雷器4. 结构和优点500kV电力系统用金属氧化物避雷器由元件、绝缘底座及附件均压环构成,元件由芯体、瓷外套、端部密封结构及绝缘部件构成,芯体由非线性金属氧化物电阻片叠加组成。
避雷器具有良好的密封结构和可靠的压力释放装置。
金属氧化物避雷器电气、机械性能稳定,运行可靠。
具有保护特性好、无工频续流、陡波响应特性好、耐污性强、通流容量大、结构简单、便于维护等优点。
5. 工作原理避雷器的核心元件是金属氧化物电阻片,它具有优异的非线性电阻特性,在电力系统正常运行电压下呈现为高电阻,流过的电流很小,可视为绝缘体,而在过电压作用下,电阻片呈低电阻,使有害的过电压能量迅速通过避雷器泄放入大地,把过电压限制在与之并联的电气设备绝缘耐受水平以下,从而实现对电气设备的保护。
6. 主要性能注:防污型在型号后加注W、重防污型加注W1。
其他主要特性①持续电压下漏电流全电流(有效值) 2000μA以下阻性电流(峰值) 500μA以下②工频4mA参考电压不小于避雷器额定电压③ O.75倍直流参考电压下漏电流 50μA以下④ 1.O5倍持续运行电压下局部放电量 10pC以下无线电干扰电压 300μV以下⑤2ms方波通流容量 2000A 20次7. 验收、安装(1) 验收①安装产品前,打开包装箱,检查随机文件(安装使用说明书、装箱单、产品合格证)是否齐全、正确。
500kV交流无间隙金属氧化物避雷器安装使用说明书明电舍(XX)电气工程XX1. 用途500kV电力系统用金属氧化物避雷器是用于保护500kV电力系统中电气设备免受大气过电压和操作过电压损害的电器。
产品执行标准:GB11032-2000?交流无间隙金属氧化物避雷器?。
2、使用条件1〕适用于户内、户外;2〕环境温度不高于+40℃,不低于-40℃;3〕太阳光最大辐射强度为1.1kW/m2;4〕海拔高度不超过2000m;5〕交流电源的频率不小于48 Hz,不高于62 Hz;6〕长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;7〕地震烈度8度及以下地区;8〕最大风速不超过35m/s。
3. 型号说明Y 20 W 444 / 1063 W1W—防污型〔III级污秽〕W1—重防污型〔IV级污秽〕标称放电电流下的最大雷电残压峰值〔kV〕避雷器的额定电压有效值〔kV〕构造特性: W—无间隙C—串联间隙B—并联间隙标称放电电流(kA)产品型式代号:Y表示瓷绝缘外套金属氧化物避雷器4. 构造和优点500kV电力系统用金属氧化物避雷器由元件、绝缘底座及附件均压环构成,元件由芯体、瓷外套、端部密封构造及绝缘部件构成,芯体由非线性金属氧化物电阻片叠加组成。
避雷器具有良好的密封构造和可靠的压力释放装置。
金属氧化物避雷器电气、机械性能稳定,运行可靠。
具有保护特性好、无工频续流、陡波响应特性好、耐污性强、通流容量大、构造简单、便于维护等优点。
5. 工作原理避雷器的核心元件是金属氧化物电阻片,它具有优异的非线性电阻特性,在电力系统正常运行电压下呈现为高电阻,流过的电流很小,可视为绝缘体,而在过电压作用下,电阻片呈低电阻,使有害的过电压能量迅速通过避雷器泄放入大地,把过电压限制在与之并联的电气设备绝缘耐受水平以下,从而实现对电气设备的保护。
6. 主要性能注:防污型在型号后加注W、重防污型加注W1。
其他主要特性①持续电压下漏电流全电流(有效值) 2000μA以下阻性电流(峰值) 500μA以下②工频4mA参考电压不小于避雷器额定电压③O.75倍直流参考电压下漏电流 50μA以下④1.O5倍持续运行电压下局部放电量10pC以下无线电干扰电压 300μV以下⑤2ms方波通流容量 2000A 20次7. 验收、安装(1) 验收①安装产品前,翻开包装箱,检查随机文件(安装使用说明书、装箱单、产品合格证)是否齐全、正确。
电源避雷器安装方法及要求电源避雷器为并联安装,安装位置为卫星教学收视点教室内的配电盘或闸刀开关(断路器)处的后端,用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
安装尺寸(70×180)与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色,零线为蓝色,截面积为BVR6mm2多股铜导线,地线为黄绿相间色,截面积为BVR10mm2多股铜导线,接线长度≤500mm,若受条件限制达不到≤500mm的标准可适当延长,但应遵循接线尽量短的原则,转角应大于90度(是弧形角而不是直角)。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
安装注意事项:安装电源避雷器时,应该首先将地线系统连接牢靠后再连接其他线路。
安装时必须断开电源,严禁带电操作;连接导线必须符合要求。
防雷器无需特别维护,只需定期检查其连接是否松动,工作状态指示灯是否正常。
当工作状态指示灯发绿光时,表示防雷器工作正常。
发红光时,表示防雷器已有器件损坏,防雷效果变差,必须立即更换。
天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器,预防雷电流感应损坏设备。
天馈避雷器安装,一定要注意输入端IN和输出端OUT不要接反,否则,将严重影响避雷效果,甚至影响设备正常工作。
避雷器的输入端(螺栓)是相对雷电波的传播方向而言,即馈线输入端,而避雷器的输出端(螺母)接被保护设备(卫星接收机或功分器)。
天馈避雷器串接安装在接收设备端口上,在功分器或卫星接收机接口处用标准FL10接口连接,连接时必须将螺纹拧紧到位,保证可靠连接,不影响通信。
接地地线为黄绿相间色,截面积为BVR10mm2多股铜导线,接线长度≤500mm,若受条件限制达不到≤500mm的标准可适当延长,但应遵循接线尽量短的原则,一端直接牢靠压接于天馈避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
天馈避雷器应装在室内。
配电系统防雷规范雷电的危害,大家是有目共睹的。
然而,近几年随着电网的改造,特别是城网改造和变电所自动化系统的建设,大家可能对这些设备的防雷接地保护还是认识不足,以致造成了多起雷害事故,造成自动化系统的瘫痪和一些电网设备事故,损失是比较严重的。
因此,我们有必要探讨一下供、配电系统的防雷接地问题,为设计和施工人员提供一定的帮助。
1.电力线路的防雷与接地1.1输电线路的防雷与接地输电线路的防雷,应根据线路的电压等级、负荷性质和系统运行方式,并结和当地地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等情况,通过技术经济比较,采用合理的防雷方式。
(1) 35kV线路不宜全线架设避雷线,一般在变电所的进线段架设1〜2km 的避雷线,同时在雷电活动强烈的地段架设避雷线,或者安装线路金属氧化物避雷器。
(2) 110kV线路应全线架设避雷线,山区应采用双避雷线;但在年平均雷暴日数不超过15日或运行经验证明雷电活动轻微的地区,可不架设避雷线。
(3) 220kV线路应全线架设避雷线,同时应采用双避雷线。
对于架设避雷线的线路,应注意杆塔上避雷线对边导线的保护角,一般采用20。
〜30°保护角,同时做好杆塔的接地。
根据土壤电阻率的不同,杆塔的工频接地电阻,不宜大于表1所列数值。
对于35kV线路装设的金属氧化物避雷器的技术参数,一般应满足以下条件:①持续运行电压(有效值)不小于40.8kV;②额定电压(有效值)不小于51kV;③直流1mA参考电压不小于73kV(范围在73〜74kV之间);④标准放电电流5kA等级下残压(峰值)不大于:雷电冲击134kV、操作冲击114kV、陡波冲击154kV。
⑤2000卩s方波电流(峰值)200A。
⑥对绝缘配置,根据线路污秽等级要求确定。
1.2配电线路的防雷与接地与输电线路一样,配电线路的防雷也可采用避雷线或者避雷器,对于不同电压等级和不同线路采取的措施也不一样。
(1)10kV裸导线线路。
避雷器相关要求1、避雷针的构造简单,由三部分组成,接闪器、引下线、接地装置。
2、当发现避雷器的瓷表面瓷表面严重污秽时,必须及时安排清扫。
3、不准带电测试接地装置的接地电阻值。
4、避雷线和避雷针一样,是将雷电引向自己,并安全地将雷电流引入大地。
5、阀型避雷器的引下线截面不应小于:铜线16 mm²。
6、避雷线一般采用截面积不小于35 mm²的镀锌钢绞线。
7、阀型避雷器安装位置距被保护的变压器最大电气距离,二路进线不小于23 m。
8、接地装置就是接地体与接地线的组合9、防雷保护的接地装置与被保护物的接地体之间应保持一定的距离,一般不应小于 5 m。
10、避雷器的接地线与变压器低压线组中性点及变压器金属外壳连接在一起共同接地,这种连接方式称三位一体接地方式。
11、将零线的一处或多处通过接地装置与大地再次连接称为重复接地。
12、接地体的埋设位置应距建筑物不小于1.5 m。
13、一般要求保护变压器的避雷器安装在跌开式熔断器和变压器之间。
14、阀型避雷器主要由火花间隙和阀性电阻串联组成。
15、在同一变压器供电系统中,不允许将一部分电气设备采用保护接零而另一部分电气设备采用接地保护。
16、阀型避雷器引下线:钢绞线不小于35 mm²。
17、一般要求保护变压器的避雷器安装在跌开式熔断器和变压器之间。
18、运行中阀型避雷器有异常响声并引起系统接地时,值班人员应避免靠近,应拉开断路器使故障辟雷器退出运行。
19、接地装置分成接地线和接地体两部分。
20、配电装置上的防雷器保护重点是配电变压器,其防雷的主要措施是采用阀型避雷器。
21、解体检修后的避雷器应进行预防性试验,必要时进行冲击放电电压试验。
22、垂直接地体的长度一般为2.5 m。
23、配电装置上的防雷保护重点是配电变压器。
24、防雷接地装置的接地电阻要求阀型避雷器为≤ 5 Ω。
25、10kV及以下的配电线路防雷措施主要依靠阀型避雷器。
26、避雷器密封不良会进水受潮,易引发事故。
