最新上海中考物理电路故障分析专题(有解析)[1]

专题训练[故障电路分析]▶类型一串联电路的故障判断方法诠释:串联电路故障即为开路或短路。

(1)电路开路现象及判断方法:串联电路中各用电器相互影响,一处或多处开路整个电路所有用电器均不工作。

判断方法:①用导线或电流表并联在各部分电路两端,若其他部分可以正常工作则并联部分开路,若其他部分仍不工作,则并联部分之外的电路存在开路,依次判断即可找到开路位置。

②用电压表并联在各部分电路两端,若电压表有示数则电压表并联部分开路,若电压表无示数则说明电压表并联部分之外的电路存在开路,依次判断即可找到开路位置。

(2)部分短路现象及判断方法:串联电路若有部分用电器短路,则其他用电器工作,短路部分不工作;电压表若短路也无示数。

1.如图图ZT8-1所示电路中,闭合开关后,两灯泡均不亮,用电流表接到AB、CD间时,灯L2不发光,电流表无示数。

用电流表接到BC间时,灯L1发光,电流表有示数,这说明()图ZT8-1A.灯L1的灯丝断了或接触不良B.灯L2的灯丝断了或接触不良C.开关的触片或接线柱接触不良D.无法判断2.[2020·潍坊]如图图ZT8-2所示电路中,电源电压为3 V,灯泡L1、L2规格相同。

闭合开关S,两灯均不亮。

保持开关闭合,用电压表测得a、b间电压为0 V,c、d间电压为3 V,下列判断正确的是()图ZT8-2A.b、c间导线断路B.灯泡L1开路C.灯泡L2开路D.灯泡L1、L2均开路3.小红利用实验室的电学元件做实验:连接如图图ZT8-3所示的电路,闭合开关,小灯泡不发光,检查后初步判断故障出在小灯泡或滑动变阻器。

(1)她将电压表与滑动变阻器并联,再闭合开关,电压表示数接近电源电压。

由此可判断电路的故障可能是小灯泡短路或滑动变阻器。

(2)如图果将电压表正确并联在小灯泡两端,(选填“能”或“不能”)查出电路的故障。

(3)为了进一步判断故障,她又加了一个电流表,把电流表串联在电路中,将电压表与小灯泡并联后,闭合开关,若电流表无示数,电压表无示数,则故障是。

2024年中考物理专题复习—电路故障分析方法解析在电学中，用电器不工作、突然变亮或变暗或电表示数异常等，统称为电路故障。

如下图所示：电路故障分析思路：①是什么？②在哪里？③怎么分析？具体分析：一、电路断路分析1.电压表法将电压表并接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于电源电压。

但电路中的灯不亮，电流表有示数。

小结：无电流，是开路—→并接电压表，电压表有示数—→断路在接点内，且接近电源电压例1.如图电路中，电源电压为3V。

当开关S闭合时，两灯泡都不发光，且电压表V的示数为3V。

产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路解析：两灯不亮，无电流，是开路—→并接电压表，电压表最大示数3V—→断路在接点内，L1断路（开路）。

答案：C。

变式1.在电学实验中，遇到开路时，常用电压表来检测。

某同学连接了如图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U ae=3V，U ab=0，U bd=0，U de=3V，则此电路的故障可能是（）A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路答案：C。

变式2.（2023·黑龙江牡丹江）如图所示，闭合开关，说法正确的是（）A.两只小灯泡并联B.电压表测量L1两端的电压C.若L1不发光，一定是L1断路D.若L2不发光，电压表一定无示数答案：B。

2.导线法把一根导线并接到可能发生开路的地方，电路被连通，可以观察到电流表有示数，L2发光。

小结：无电流，是开路—→并接导线，电流表有示数，灯亮—→断路在接点内。

例2.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。

某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A.e点断路B.L1开路C.电流表短路D.L2开路答案：B。

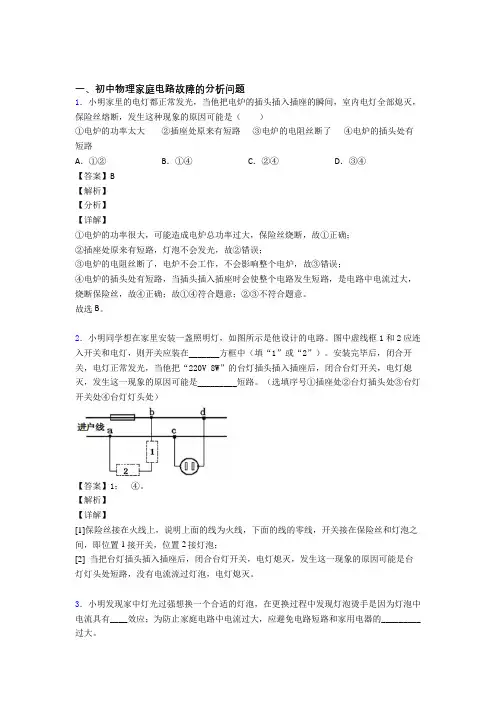

一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。

故选B。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

2023年物理中考电路故障问题剖析1.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（）A．开关接触不良 B．电流表断路C．滑动变阻器断路 D．电压表断路【答案】D【解析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。

由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；（1）若开关接触不良，电路处于断路状态，这时小灯泡始终不亮，电流表没有示数。

与题中给出条件不符合，所以电路发生的故障不可能是A选项；（2）电流表断路，灯泡不亮，电流表没有示数。

所以电路发生的故障不可能是B选项；（3）滑动变阻器断路，灯泡不亮，电流表没有示数。

所以电路发生的故障不可能是,C选项；（4）若电压表断路，闭合开关，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V。

所以电路发生的故障就是电压表断路。

2.如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。

若电路中只有一处故障，则可能是（）A.L1短路B．L1断路C．L2短路D．L2断路【答案】D【解析】两灯串联，电流表测电流，电压表测L2电压，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是L2断路，故ABC不符合题意，D符合题意。

3.如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路 D．乙灯泡断路【答案】C【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量乙灯泡电压。

甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，这说明电路不是短路，而是甲灯泡所在支路断开；电压表、电流表有示数，说明乙灯泡正常，由此可得出故障原因。

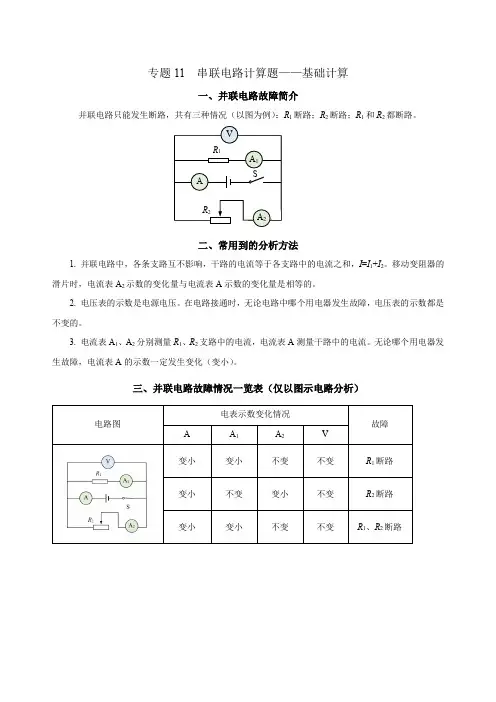

专题11 串联电路计算题——基础计算一、并联电路故障简介并联电路只能发生断路，共有三种情况（以图为例）：R1断路；R2断路；R1和R2都断路。

二、常用到的分析方法1. 并联电路中，各条支路互不影响，干路的电流等于各支路中的电流之和，I=I1+I2。

移动变阻器的滑片时，电流表A2示数的变化量与电流表A示数的变化量是相等的。

2. 电压表的示数是电源电压。

在电路接通时，无论电路中哪个用电器发生故障，电压表的示数都是不变的。

3. 电流表A1、A2分别测量R1、R2支路中的电流，电流表A测量干路中的电流。

无论哪个用电器发生故障，电流表A的示数一定发生变化（变小）。

三、并联电路故障情况一览表（仅以图示电路分析）电路图电表示数变化情况故障A A1A2V变小变小不变不变R1断路变小不变变小不变R2断路变小变小不变不变R1、R2断路R2A2AR1SA1V三、例题分析【例题1】如图3所示电路，闭合电键后电路正常工作，过一会电路出现故障，①若电路中有两个电表的示数变小，请你判断可能发生的故障。

_______________②若电路中有三个电表的示数变小，请你判断可能发生的故障。

_______________【答案】①电流表A1与电流表A的示数变小，则R1断路；电流表A2与电流表A的示数变小，则R2断路；②R1和R2都断路。

【解析】电压表的示数是不变的。

①电路中有两个电表的示数变小，一定是两个电流表的示数变小，干路中的电流表的示数一定变小，所以当R1断路时，电流表A1与电流表A的示数变小；当R2断路时，电流表A2与电流表A的示数变小；②电路中有三个电表的示数变小，一定是三个电流表的示数变小，故障是R1和R2都断路。

【例题2】（2022年上海中考题）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。

若电路中仅有一处故障，且只发生在电阻R1、R2上。

现通过接入一个电表来判断故障。

①应选择如下方案__________；A．将一个电流表串联在Q点B．将一个电压表并联在Q、M点之间C．将一个电压表并联在M、N两点之间②请写出选择方案后，闭合开关S后的操作、电表的示数变化情况及其对应的故障：______。

专题29电路故障分析【核心考点精讲】1、断路（1）故障判断：如果电路中用电器不工作（例如灯泡不亮），且电路中无电流，那么电路处于断路状态。

（2）位置判断①将电压表与各处并联，如果电压表示数接近电源电压，则与电压表并联部分断路；②将电流表与各处并联，如果电路其他部分可以正常工作，电流表有示数，则与电流表并联部分断路。

2、短路（1）故障判断：串联电路中某个用电器不工作，而其他用电器可以正常工作，则不工作的用电器短路。

（2）位置判断：将电压表与各处并联，如果电压表示数为0，则与电压表并联部分短路。

3、常见电路故障（1）用电器不工作①串联电路：观察其它用电器能否工作，如果所有用电器均不能工作，说明某处断路；如果其它用电器仍在工作，说明该用电器被短接。

②并联电路：如果所有用电器均不能工作，说明干路发生断路；如果其他用电器仍在工作，说明该用电器所在支路断路。

（2）电压表示数为零①电压表的两个接线柱到电源两极之间断路。

②电压表的两个接线柱之间被短接。

（3）电流表示数为零①电流表所在电路与电源两极构成回路中存在断路。

②电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动，例如电压表串联接在电路。

【必刷题型精练】1．（2022•淮安中考）如图所示，闭合开关S1，电灯L1、L2都能发光。

再闭合开关S2，观察到灯泡的发光情况是（）A．L1、L2都变亮B．L1变亮、L2不亮C．L1、L2都变暗D．L1不亮、L2变亮解：闭合开关S1，该电路为串联电路，电灯L1、L2都能发光；再闭合开关S2，灯泡L1的两端被导线相连，则灯泡L1被短路，L1不发光；通过灯泡L2电流变大，L2更亮。

答案：D。

2．（2022•自贡中考）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮解：读图可知，当只闭合S1时，两灯泡串联，所以两灯开始都发光，当再闭合S2时，灯L1被短路，只有灯L2工作，所以后来L1不亮，L2亮。

专题08动态电路分析一、常见题目类型动态电路中电流与电压的变化情况主要由以下三个方面引起：1.滑动变阻器滑片P 的位置改变引起；2.开关的断开或闭合引起；3.电路出现的故障（短路和断路）引起。

4.串联电路；5.并联电路；二、用到的基础知识1.欧姆定律I=U/R 。

2.串联电路中电流、电压及电阻的关系；分压规律：U 1U 2=R 1R 23.并联电路中电流、电压及电阻的关系；分流规律：I 1I 2=R 2R 14.滑动变阻器的使用。

5.电流表、电压表的使用。

6.短路与断路。

三、常用到的分析方法1.判断电路连接方式，即串联电路还是并联电路，画出等效电路图。

2.判断电流表与电压表测量的是哪一段电路的电流或两端的电压。

3.开关在电路中的位置及作用。

4.电源电压可以认为是不变的。

5.并联电路电压表的示数一般情况下是不变的，各支路中的电流互不影响。

三、例题分析【例题1】（2023奉贤二模）在图所示，电阻R 1的阻值为10欧，滑动变阻器滑片P 位于中点附近。

用一阻值为20欧的电阻替换R 1后，可使电压表示数与替换R 1前相同的方法有（）①电源电压不变，向左移动滑片P②电源电压不变，向右移动滑片P③减小电源电压，不移动滑片P④增大电源电压，向左移动滑片PA．①③B．①②C．②③D．②④【例题2】（2022奉贤二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。

开关S闭合后，用一个阻值为20欧的电阻替换电阻R1，可能使两电流表A1、A2示数的比值与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．增大电源电压，不移动滑片P D．增大电源电压，向右移动滑片P【例题3】（2023嘉定二模）在图所示的电路中，电源电压保持不变。

将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。

移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动【例题4】（2023普陀一模）在图所示的电路中，定值电阻R1、R2的大小关系为R1>R2，闭合开关S，电压表V1和V2示数的比值为k1，若用定值电阻R0（R0＜R2）替换R1、R2中的一个，闭合开关S，电压表V1和V2示数的比值为k2。

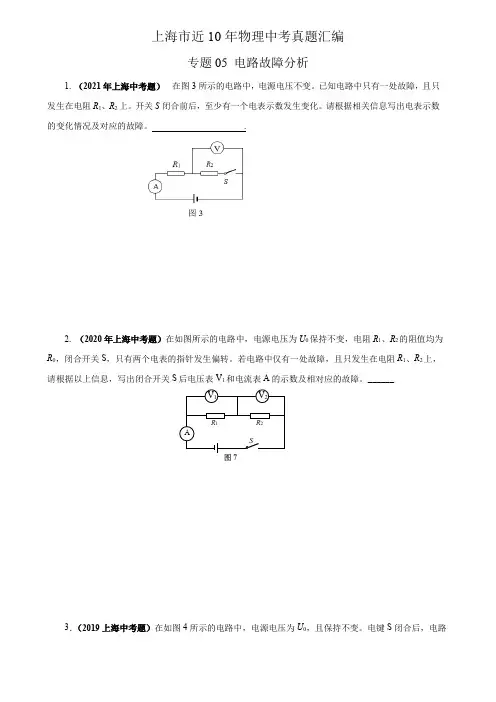

上海市近10年物理中考真题汇编专题05 电路故障分析1. （2021年上海中考题） 在图3所示的电路中，电源电压不变。

已知电路中只有一处故障，且只发生在电阻R 1、R 2上。

开关S 闭合前后，至少有一个电表示数发生变化。

请根据相关信息写出电表示数的变化情况及对应的故障。

.2. （2020年上海中考题）在如图所示的电路中，电源电压为U 0保持不变，电阻R 1、R 2的阻值均为R 0，闭合开关S ，只有两个电表的指针发生偏转。

若电路中仅有一处故障，且只发生在电阻R 1、R 2上，请根据以上信息，写出闭合开关S 后电压表V 1和电流表A 的示数及相对应的故障。

______3．（2019上海中考题）在如图4所示的电路中，电源电压为U 0，且保持不变。

电键S 闭合后，电路R 1 R 2S图7 V 2 V 1 A正常工作。

一段时间后，观察到一个电压表的示数变大，再串联一个电流表，观察到电流表的示数为0。

若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出电压表的示数及相对应的故障。

4.（2018上海中考题）在图8所示的电路中，电源电压保持不变，电阻R 1、R 2的阻值相等。

电键S 闭合后，电流表的示数为I 0，电压表的示数为U 0，电路正常工作。

一段时间后，观察到一个电表的示数变小，另一个电表的示数变大。

若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。

。

5．（2017上海中考题）在图4所示的电路中，电源电压为U 。

已知电路中仅有一处故障，且只发生在电阻R 1、R 2上，电键S 闭合前后，电压表指针的位置不变。

请根据相关信息写出电压表的示数及相应的故障。

6.（2016上海中考题）在图3所示的电路中，电源电压保持不变。

闭合电键S ，发现只有两个电表的指针发生偏转，已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。

R 1 R 2 S 图4 V 2 V 1 图8 R 2SR 1 V A 图4R 1 R 2 V①电路中的故障可能是 ；② 接着，移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了改变，则故障一定是 。

中考物理二轮复习核心考点讲解与训练—电路故障分析（含答案解析）知识点一电路故障(若只有一处故障)实验电路图故障（有且只有一处）现象电压表电流表电流表被短接有示数无示数电流表处断路无示数无示数电压表被短接无示数有示数电压表处断路定值电阻被短接无示数有示数，且示数偏大定值电阻处断路有示数且接近电源电压无示数电压表串联在电路中滑动变阻器上面两个接线柱接入电路移动滑片，电表示数不变，电压表示数接近电源电压滑动变阻器下面两个接线柱接入电路移动滑片，电表示数不变知识点二、判断方法1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。

此时电路中的电流表示数几乎为0，电压表的示数等于电源电压(题目中最常考到)。

2.当电压表与导线并联时，电压表被短路，其读数为零。

3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电器被短路。

4.用电流表、电压表或导线来检测故障(1)电压表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。

(2)电流表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。

(3)导线并联:有特征的用电器(电灯、电表等)不工作:并联部分断路、并联部分以外断路、并联部分短路。

1.（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。

如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【解答】解：根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明电路出现了断路故障；用电压表先后测得ad、ac和ab两端的电压均为4.5V，这说明a到电源负极、b到电源正极之间是接通的，所以故障是ab之间出现了断路现象，即灯L1断路。

故选：A。

2.（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。

沪科版九年级物理一轮复习家庭电路故障分析一、单选题1．在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。

若电路中只有一处故障，则可能是（）A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路2．（2023上·山东济宁·九年级济宁市第十五中学校考期末）如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2 灯不发光。

用试电笔分别接触c、d 两点，氖管都发光。

若电路中只有一处故障，则（）A．L2短路B．L2断路C．ad 间断路D．bc 间断路3.如图所示的电路只有一处故障，开关闭合后，两盏灯都不亮；现在用电压表分别正确的并联在灯L1和L2两端，发现灯L1两端的电压U1＝0，灯L2两端的电压U2等于电源的电压，电路的故障可能是（）A．灯L1开路 B．灯L2开路C．灯L1短路 D．灯L2短路4．（2022·湖北宜昌·中考真题）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。

若电路中只有一处故障，则发生故障的是（）A．插座发生短路B．灯泡发生短路C．de间断路D．ef间断路5．（2019下·福建泉州·九年级福建省永春第一中学阶段练习）电工师傅在帮某个家庭检修电路故障时，用一盏标有“220 V 40 W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是A．只闭合开关S，L0正常发光B．只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗C．只闭合开关S、S2时，L0正常发光，L2不发光D．同时闭合三个开关，L0正常发光，L1和L2均不发光6.小明爸爸下班回家后闭合开关，发现家里的灯泡不亮。

短路有电流，断路无电流电表示数变小：从大到小，从有到0电表示数变大：从0到有，从小到大只发生在电阻R、灯L上。

现用一个完好的小灯L′替换L，替换前后电流表的指针位置发生改变，灯L′________（选填“一定发光”、“一定不发光”或“可能发光”）。

请根据上述信息判断电流表示数的大小变化及对应的故障。

________4.如图所示的电路中，电源电压保持不变，滑动变阻器R2的最大阻值是定值电阻R1的2倍。

闭合电键。

①若将滑片向右移动，则电流表示数的变化情况是_________。

②当滑片移到最右端时，电流表的示数为3I，一段时间后，电流表的示数突然变为I。

若只有R1、R2可能发生故障，则故障是_________。

5.在如图所示的电路中，电源电压保持不变。

电路中存在断路故障，且故障只可能发生电阻R1、R2处，当电键S由断开到闭合时，电流表A与A1的示数始终相等，则（）A．R1一定断路B．R1可能断路C．R2一定断路D．R1、R2一定同时断路6.在图所示的电路中，电源电压保持不变。

已知电阻R1、R2中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好。

当电键S闭合时①若电流表的指针发生偏转，电路中的故障是__________________。

②若电流表的指针不发生偏转，电路中的故障是_____________________。

7.如图所示，电源电压保持不变。

闭合电建S，电路正常工作，一段时间后。

电流表A的示数变小，电压表V的示数不变，然后将电流表A与电阻R2的位置互换，发现电流表的示数再次变小。

若故障只发生在电阻R1、R2上，则（）A．只有R1断路B．只有R2断路C．R1、R2同时断路D．R1、R2同时短路短路处无电压（仅有一处断路时）断路处等于电源电压（串联分压，断路处阻值无穷大，分担全部电压）L1或L2电流表示数为0，一定断路电压表示数为0，电流表示数不为0，一定短路电流表电压表示数均为0，一定是另一个电阻断路有电表都没有影响）闭合开关后，电表示数均不变→均为01.如图所示的电路中，电源电压保持不变。

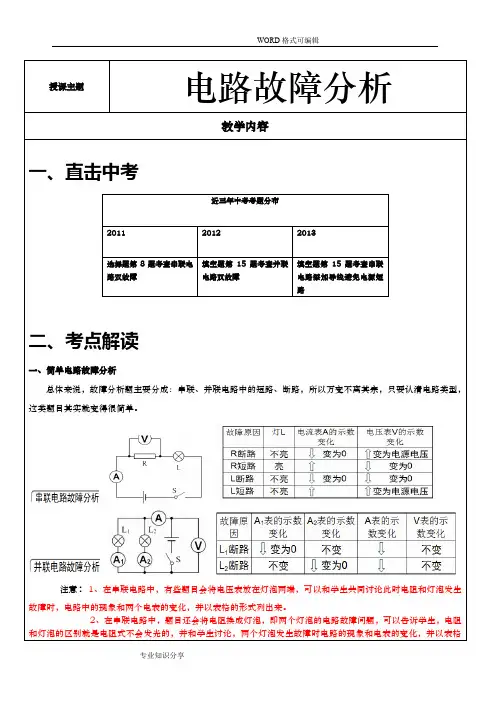

电路故障题【现象阐述】电路故障是指当电路中发生断路或短路时，用电器或电表不能够正常工作的想象。

在初中中考阶段，电路故障主要发生在两个用电器上（定值电阻、小灯泡、滑动变阻器）上，故障原因为短路或断路，按电路又可以分为串联电路和并联电路的故障分析。

【电路状态】【故障分析】1、串联电路的故障分析（1）断路。

串联电路发生断路时，其特征是整个电路均无电流通过（或每个用电器都没电流通过）。

（2）短路。

串联电路发生电源短路时，其特征是在短路的导线中（或路径）电流很大，是电路危险的；若局部短路时，特征是该用电器两端电压为0，且该用电器中无电流通过。

2、并联电路的故障分析（1）断路。

并联电路发生断路时，其特征是被断路的路径（干路或支路）中无电流通过。

（2）短路。

并联电路发生短路时，其特征必是在电源短路，在短路的路径中电流很大，而各支路中无电流通过。

【中考提示】电路故障题是中考必考知识点，目前分布在选择题的第7题中。

通常是通过电表的示数的变化而进行判断是电路中哪个用电器发生了故障。

此类题只要掌握了基本的方法，多加习题训练，就可以在迅速而准确的判断和选择。

【中考例题】（20XX 年中考）（20XX 年中考）23、如图12所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。

若电路中只有一处故障，且只发生在灯L 或R 上。

现用一只规格相同且完好的灯L ′替换灯L ，正确的判断是 ( ) A ．若灯L ′亮，则灯L 一定断路 B ．若灯L ′亮，则灯L 一定短路 C ．若灯L ′不亮，则电阻R 一定断路 D ．若灯L ′不亮，则电阻R 一定短路【对应训练】1、在图1所示的电路中，电源电压不变。

闭合电键S ，电路正常工作。

一段时间后，发现其中一个电压表的示数变大，则 （ ）A ．灯L 一定变暗。

B ．电阻R 可能短路。

C ．灯L 亮度可能不变。

D ．电阻R 可能断路。

2、如图2所示的电路中，电源电压保持不变。

闭合电键S 后，电路正常工作。
