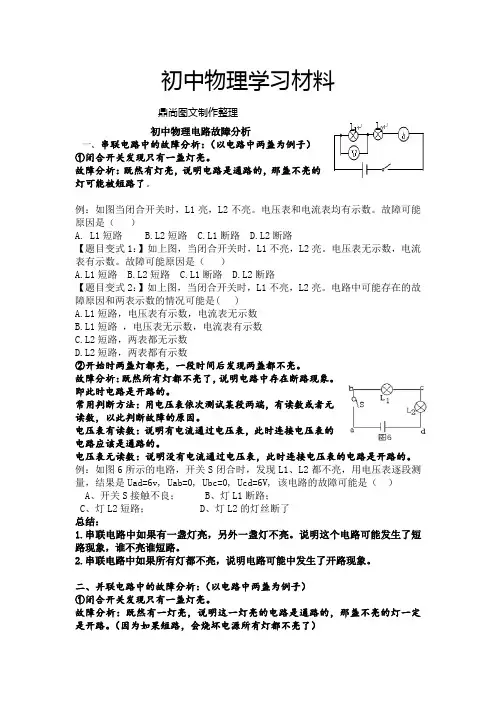

初中物理学习材料鼎尚图文制作整理初中物理电路故障分析一、串联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。
故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。
例：如图当闭合开关时，L1亮，L2不亮。
电压表和电流表均有示数。
故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。
电压表无示数，电流表有示数。
故障可能原因是（）A.L1短路B.L2短路C.L1断路D.L2断路【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。
电路中可能存在的故障原因和两表示数的情况可能是( )A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D.L2短路，两表都有示数②开始时两盏灯都亮，一段时间后发现两盏都不亮。
故障分析：既然所有灯都不亮了，说明电路中存在断路现象。
即此时电路是开路的。
常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。
电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。
电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是开路的。
例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：1.串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
二、并联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。
故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。
（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。

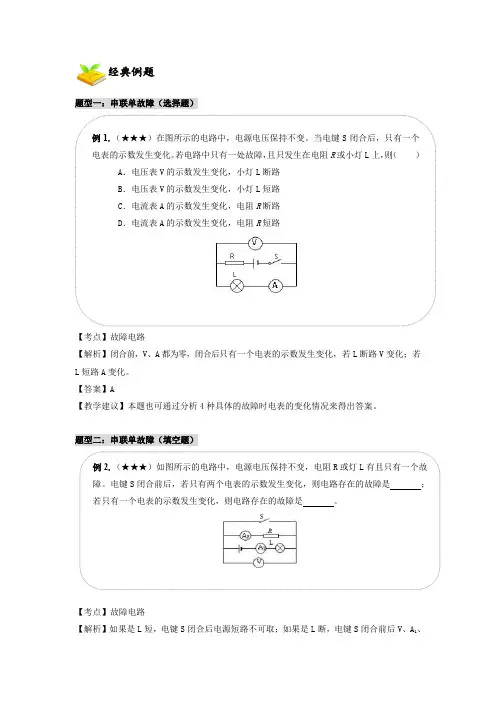

经典例题题型一：串联单故障（选择题）例1.（★★★）在图所示的电路中，电源电压保持不变。
当电键S闭合后，只有一个电表的示数发生变化。
若电路中只有一处故障，且只发生在电阻R或小灯L上，则（）A．电压表V的示数发生变化，小灯L断路B．电压表V的示数发生变化，小灯L短路C．电流表A的示数发生变化，电阻R断路D．电流表A的示数发生变化，电阻R短路【考点】故障电路【解析】闭合前，V、A都为零，闭合后只有一个电表的示数发生变化，若L断路V变化；若L短路A变化。
【答案】A【教学建议】本题也可通过分析4种具体的故障时电表的变化情况来得出答案。
题型二：串联单故障（填空题）例2.（★★★）如图所示的电路中，电源电压保持不变，电阻R或灯L有且只有一个故障。
电键S闭合前后，若只有两个电表的示数发生变化，则电路存在的故障是；若只有一个电表的示数发生变化，则电路存在的故障是。
【考点】故障电路【解析】如果是L短，电键S闭合后电源短路不可取；如果是L断，电键S闭合前后V、A1、A2无变化；如果是R短，电键S闭合前后只有A2变化；如果是R断，电键S闭合后V、A1变化。
【答案】R断路；R短路【教学建议】注意分析电键闭合前后电路图的区别与各电表的测量目标的异同是顺利解答本题的关键。
例3.（★★★）在图所示的电路中，电源电压保持不变。
闭合电键S，小灯不发光，已知电路故障发生在电阻R或灯L上。
①若S闭合后，只有一个电表有示数，则故障可能是。
②若S闭合后，只有一个电表无示数，则故障可能是。
【考点】故障电路【解析】小灯不发光，说明故障是灯L短路或断路，电阻R断路；若S闭合后，只有一个电表有示数，故障为L断路或R断路；若S闭合后，只有一个电表无示数，故障为灯L短路。
【答案】①L断路或R断路；②L短路【教学建议】单故障类型题目运用具体故障的分析法也是非常方便的，且更容易使学生理解。
例4．（★★★）如图所示的电路中，电源电压保持不变。
闭合电键S后，电路正常工作。
2022年上海中考二模（6月）各区分类汇编（教师版）专题02动态电路+故障电路1（2022宝山二模）6 ．在图 3 电路中，电源电压保持不变，电阻 R 1=20Ω 、R 2=30Ω。
闭合开关 S 后，下列操作 中能使电压表和电流表的示数都变大的是（ C ） A ．用 10Ω 的电阻替换 R 1 B ．用 40Ω 的电阻替换 R 1 C ．用 10Ω 的电阻替换 R 2 D ．用 40Ω 的电阻替换 R 22.（2022奉贤二模）6.如图3所示，电源电压保持不变，电阻R 1的阻值为10欧。
开关S 闭合后，用一个阻值为20欧的电阻替换电阻R 1，可能使两电流表A 1、A 2示数的比值与替换R 1前相等的方法是（ D ）A ．电源电压不变，不移动滑片PB ．电源电压不变，向左移动滑片PC ．增大电源电压，不移动滑片PD ．减少电源电压，向右移动滑片P3.（2022虹口二模）12.在图5所示的电路中，电源电压保持不变。
现用一阻值比R 1大的电阻R 0替换R 1，电流表A 的示数将 （选填“变大”“不变”或“变小”）。
若电流表A 示数与电流表A 1示数的比值为I/I 1，为使该比值与替换电阻R 1前相等，下列操作中可行的是 B （选填“A ”或“B ”），写出那的推导过程并说明理由: I /I 1＝（I 1＋I 2)/I 1＝1＋I 2/I 1＝1＋R 1/R 2，由于替换的电阻R 0大于R 1，要使I /I 1不变，应增大R 2的值，所以选B 。
A .向左移动变阻器R 的滑片B .向右移动变阻器R 的滑片4.（2022黄埔二模）5．在图1所示的电路中，滑动变阻器滑片P 位于中点附近。
用电阻R 3替换R 1（R 3＞R 1）后，在确保电路安全的前提下，可能使电流表A 与A 1示数的比值与替换R 1前相同的方法是（ C ）A ．增大电源电压，不移动滑片PB ．减小电源电压，不移动滑片P图1 AR 2SR 1A 1PC ．电源电压不变，滑片P 向右移D ．电源电压不变，滑片P 向左移5.（2022嘉定二模）6．在图2所示的电路中，电源电压保持不变。
2024年中考物理专题复习—电路故障分析方法解析在电学中，用电器不工作、突然变亮或变暗或电表示数异常等，统称为电路故障。
如下图所示：电路故障分析思路：①是什么？②在哪里？③怎么分析？具体分析：一、电路断路分析1.电压表法将电压表并接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于电源电压。
但电路中的灯不亮，电流表有示数。
小结：无电流，是开路—→并接电压表，电压表有示数—→断路在接点内，且接近电源电压例1.如图电路中，电源电压为3V。
当开关S闭合时，两灯泡都不发光，且电压表V的示数为3V。
产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路解析：两灯不亮，无电流，是开路—→并接电压表，电压表最大示数3V—→断路在接点内，L1断路（开路）。
答案：C。
变式1.在电学实验中，遇到开路时，常用电压表来检测。
某同学连接了如图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U ae=3V，U ab=0，U bd=0，U de=3V，则此电路的故障可能是（）A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路答案：C。
变式2.（2023·黑龙江牡丹江）如图所示，闭合开关，说法正确的是（）A.两只小灯泡并联B.电压表测量L1两端的电压C.若L1不发光，一定是L1断路D.若L2不发光，电压表一定无示数答案：B。
2.导线法把一根导线并接到可能发生开路的地方，电路被连通，可以观察到电流表有示数，L2发光。
小结：无电流，是开路—→并接导线，电流表有示数，灯亮—→断路在接点内。
例2.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。
某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A.e点断路B.L1开路C.电流表短路D.L2开路答案：B。
2023年物理中考电路故障问题剖析1.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（）A．开关接触不良 B．电流表断路C．滑动变阻器断路 D．电压表断路【答案】D【解析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。
由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；（1）若开关接触不良，电路处于断路状态，这时小灯泡始终不亮，电流表没有示数。
与题中给出条件不符合，所以电路发生的故障不可能是A选项；（2）电流表断路，灯泡不亮，电流表没有示数。
所以电路发生的故障不可能是B选项；（3）滑动变阻器断路，灯泡不亮，电流表没有示数。
所以电路发生的故障不可能是,C选项；（4）若电压表断路，闭合开关，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V。
所以电路发生的故障就是电压表断路。
2.如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。
若电路中只有一处故障，则可能是（）A.L1短路B．L1断路C．L2短路D．L2断路【答案】D【解析】两灯串联，电流表测电流，电压表测L2电压，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是L2断路，故ABC不符合题意，D符合题意。
3.如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路 D．乙灯泡断路【答案】C【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量乙灯泡电压。
甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，这说明电路不是短路，而是甲灯泡所在支路断开；电压表、电流表有示数，说明乙灯泡正常，由此可得出故障原因。

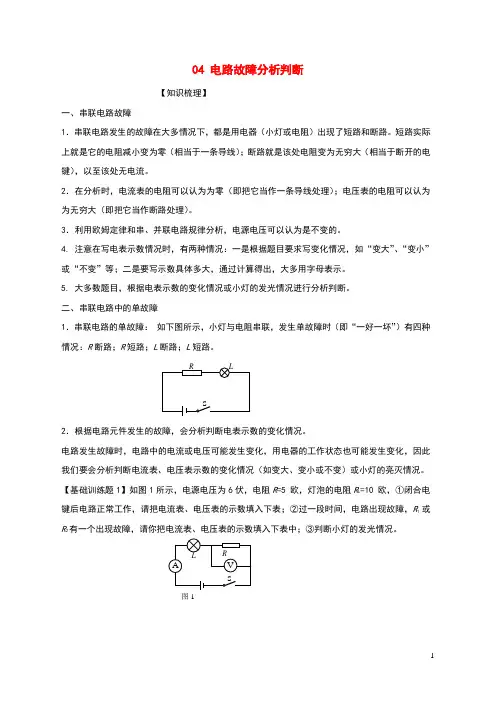

04 电路故障分析判断【知识梳理】一、串联电路故障1．串联电路发生的故障在大多情况下，都是用电器（小灯或电阻）出现了短路和断路。
短路实际上就是它的电阻减小变为零（相当于一条导线）；断路就是该处电阻变为无穷大（相当于断开的电键），以至该处无电流。
2．在分析时，电流表的电阻可以认为为零（即把它当作一条导线处理）；电压表的电阻可以认为为无穷大（即把它当作断路处理）。
3．利用欧姆定律和串、并联电路规律分析，电源电压可以认为是不变的。
4. 注意在写电表示数情况时，有两种情况：一是根据题目要求写变化情况，如“变大”、“变小”或“不变”等；二是要写示数具体多大，通过计算得出，大多用字母表示。
5. 大多数题目，根据电表示数的变化情况或小灯的发光情况进行分析判断。
二、串联电路中的单故障1．串联电路的单故障：如下图所示，小灯与电阻串联，发生单故障时（即“一好一坏”）有四种情况：R断路；R短路；L断路；L短路。
2．根据电路元件发生的故障，会分析判断电表示数的变化情况。
电路发生故障时，电路中的电流或电压可能发生变化，用电器的工作状态也可能发生变化，因此我们要会分析判断电流表、电压表示数的变化情况（如变大、变小或不变）或小灯的亮灭情况。
【基础训练题1】如图1所示，电源电压为6伏，电阻R=5欧，灯泡的电阻R L=10欧，①闭合电键后电路正常工作，请把电流表、电压表的示数填入下表；②过一段时间，电路出现故障，R1或R2有一个出现故障，请你把电流表、电压表的示数填入下表中；③判断小灯的发光情况。
图1【答案】见表：【解析】①电路正常工作时，电流表A 的示数为I=U/R=6伏/15欧=0.4安，电压表V 的示数为 U R =IR=0.4安×5欧=2伏，小灯发光；②当电灯L 短路时，此时的电路等效于图1A ，R L =0，电流表A 的示数为：I=U/R=6伏/5欧=1.2安，电压表V 的示数U=6伏，小灯发光；③当电灯L 断路时，此时的电路等效于图1B ，电路断开，电流表A 的示数为0，电压表V 的示数为0，小灯不发光；④当电阻R 短路时，R =0（图1C ），电流表A 的示数为：I=U/R L =6伏/10欧=0.6安；电压表被短路，示数为0，小灯发光。
专题29电路故障分析【核心考点精讲】1、断路（1）故障判断：如果电路中用电器不工作（例如灯泡不亮），且电路中无电流，那么电路处于断路状态。
（2）位置判断①将电压表与各处并联，如果电压表示数接近电源电压，则与电压表并联部分断路；②将电流表与各处并联，如果电路其他部分可以正常工作，电流表有示数，则与电流表并联部分断路。
2、短路（1）故障判断：串联电路中某个用电器不工作，而其他用电器可以正常工作，则不工作的用电器短路。
（2）位置判断：将电压表与各处并联，如果电压表示数为0，则与电压表并联部分短路。
3、常见电路故障（1）用电器不工作①串联电路：观察其它用电器能否工作，如果所有用电器均不能工作，说明某处断路；如果其它用电器仍在工作，说明该用电器被短接。
②并联电路：如果所有用电器均不能工作，说明干路发生断路；如果其他用电器仍在工作，说明该用电器所在支路断路。
（2）电压表示数为零①电压表的两个接线柱到电源两极之间断路。
②电压表的两个接线柱之间被短接。
（3）电流表示数为零①电流表所在电路与电源两极构成回路中存在断路。
②电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动，例如电压表串联接在电路。
【必刷题型精练】1．（2022•淮安中考）如图所示，闭合开关S1，电灯L1、L2都能发光。
再闭合开关S2，观察到灯泡的发光情况是（）A．L1、L2都变亮B．L1变亮、L2不亮C．L1、L2都变暗D．L1不亮、L2变亮解：闭合开关S1，该电路为串联电路，电灯L1、L2都能发光；再闭合开关S2，灯泡L1的两端被导线相连，则灯泡L1被短路，L1不发光；通过灯泡L2电流变大，L2更亮。
答案：D。
2．（2022•自贡中考）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮解：读图可知，当只闭合S1时，两灯泡串联，所以两灯开始都发光，当再闭合S2时，灯L1被短路，只有灯L2工作，所以后来L1不亮，L2亮。
学习资料专题15电路故障分析判断一、串联电路故障分析1．(2021虹口区一模）在图4所示的电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。
开关S闭合，电流表的示数为I0，电路正常工作。
一段时间后，观察到电流表的示数变大。
已知电路中仅有一处故障，且只发生在电阻R1或R2上，则可判断电路中发生了_____（选填“断路”或“短路”），若将一个完好的电压表V并联在电阻R1两端，请写出电压表V 的示数及对应的故障。
_________【答案】短路；V示数为0时，R1短路；V示数为2I0R0时，R2短路。
【解析】①电源电压保持不变，电阻R1=R2=R0，开关S闭合，电流表的示数为I0，则电源电压为U=I0（R1+R2）=2I0R0。
②电流表示数变大，说明电阻发生短路：R1或R2发生短路。
③将一个完好的电压表V并联在电阻R1两端，如果R2短路，电源电压直接加在R1两端,电压表示数即是电源电压2I0R0.如果R1短路，则R1两端无电压，电压表的示数为0.2。
（2021奉贤区一模）如图4所示，电源电压保持为3伏,电阻R或灯L中仅有一处发生故障。
当开关S闭合后可以根据电压表（选填“V1"或“V2"）的示数判断故障情况，若该电压表的示数为3伏，说明故障是。
【答案】V1；电阻R短路或灯L断路。
【解析】①当开关S闭合后，电压表V2的示数为电源电压且不变，所以无法根据“V2”的示数判断故障情况，可以根据电压表“V1”的示数判断故障情况；②电阻R或灯L中仅有一处发生故障,最多有四种情况：R短路或断路；L短路或断路。
若电阻R短路或灯L断路，电压表“V1”的示数为3伏，符合题意。
若电阻R断路或灯L短路，电压表“V1"的示数为0伏，不符合题意。
综合以上分析，说明故障是电阻R短路或灯L断路。
3．（2021杨浦区一模)在图6所示电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。
闭合开关S,电路正常工作，电压表示数为U0。

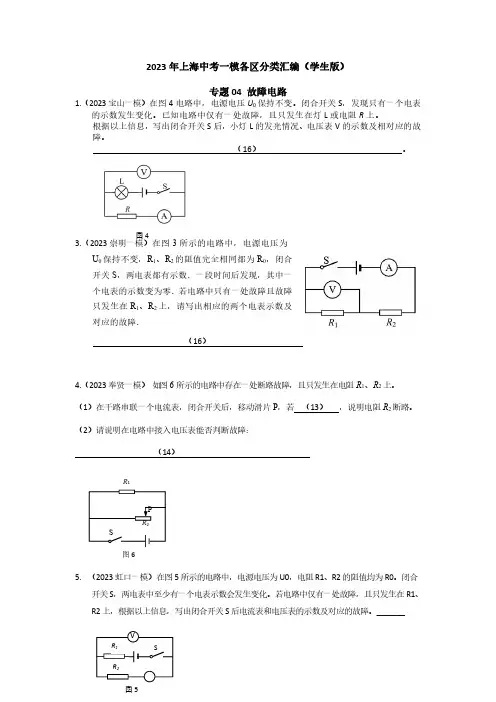

2023年上海中考一模各区分类汇编（学生版）专题04故障电路1.（2023宝山一模）在图4电路中，电源电压U 0保持不变。
闭合开关S ，发现只有一个电表的示数发生变化。
已知电路中仅有一处故障，且只发生在灯L 或电阻R 上。
根据以上信息，写出闭合开关S 后，小灯L 的发光情况、电压表V 的示数及相对应的故障。
（16）。
3.（2023崇明一模）在图3所示的电路中，电源电压为U 0保持不变，R 1、R 2的阻值完全相同都为R 0，闭合开关S ，两电表都有示数．一段时间后发现，其中一个电表的示数变为零．若电路中只有一处故障且故障只发生在R 1、R 2上，请写出相应的两个电表示数及对应的故障．（16）4.（2023奉贤一模）如图6所示的电路中存在一处断路故障，且只发生在电阻R 1、R 2上。
（1）在干路串联一个电流表，闭合开关后，移动滑片P ，若（13），说明电阻R 2断路。
（2）请说明在电路中接入电压表能否判断故障：（14）5.（2023虹口一模）在图5所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。
闭合开关S ，两电表中至少有一个电表示数会发生变化。
若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出闭合开关S 后电流表和电压表的示数及对应的故障。
_______图4SPR 2R 1图6SVR 2图5R 16.（2023黄埔一模）在图5所示电路中，电源电压保持不变。
电路中仅有一处断路故障，且只发生在电阻R 1、R 2上。
若在电路中添加一个电表判断故障，小明设想了两种方案：A ．在MN 两点间并联电压表B ．在N 点处串联电流表①判断方案是否可行。
（16）②写出判断理由。
（17）7.（2023嘉定一模）．在图6所示的电路中，电源电压为U 保持不变，电阻R 1、R 2的阻值均为R 0。
闭合开关S ，电路正常工作。
一段时间后，观察到电流表的示数突然变大。
电路中仅有一处故障，且只发生在电阻R 1或R 2上。
专题13 电学故障一、填空题1．（2023·上海·统考中考真题）在如图所示的电路中，已知R1、R2中仅有一个发生故障，闭合电键S时，发现电流表示数变大；请写出电表有无示数及对应的故障。
2．（2020·上海·统考中考真题）在如图所示的电路中，电源电压为U0保持不变，电阻R1、R2的阻值均为R0，闭合开关S，只有两个电表的指针发生偏转。
若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息，写出闭合开关S后电压表V1和电流表A的示数及相对应的故障。
3．（2019·上海·统考中考真题）在如图所示的电路中，电源电压为U0，且保持不变．电键S闭合后，电路正常工作．一段时间后，观察到一个电压表的示数变大，再串联一个电流表，观察到电流表的示数为0．若电阻R1、R2中仅有一个出现故障，请根据相关信息写出电压表的示数及相对应的故障．4．（2022·上海·统考中考真题）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。
若电路中仅有一处故障，且只发生在电阻R1、R2上。
现通过接入一个电表来判断故障。
① 应选择如下方案；A．将一个电流表串联在Q点B．将一个电压表并联在Q、M点之间C．将一个电压表并联在M、N两点之间① 请写出选择方案后，闭合开关S 后的操作、电表的示数变化情况及其对应的故障：。
5．（2021·上海·统考中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻R1或R2上。
请写出两电表的变化情况及其对应的故障。
、。
一、填空题1．（2023·上海松江·统考二模）在图所示电路中，电源电压为U且保持不变，闭合开关S，电路正常工作。
一段时间后，灯突然熄灭。
若电路中只有一处故障，且只发生在灯L或电阻R上，在电路中添加一个电压表来判断故障。
短路有电流，断路无电流电表示数变小：从大到小，从有到0电表示数变大：从0到有，从小到大只发生在电阻R、灯L上。
现用一个完好的小灯L′替换L，替换前后电流表的指针位置发生改变，灯L′________（选填“一定发光”、“一定不发光”或“可能发光”）。
请根据上述信息判断电流表示数的大小变化及对应的故障。
________4.如图所示的电路中，电源电压保持不变，滑动变阻器R2的最大阻值是定值电阻R1的2倍。
闭合电键。
①若将滑片向右移动，则电流表示数的变化情况是_________。
②当滑片移到最右端时，电流表的示数为3I，一段时间后，电流表的示数突然变为I。
若只有R1、R2可能发生故障，则故障是_________。
5.在如图所示的电路中，电源电压保持不变。
电路中存在断路故障，且故障只可能发生电阻R1、R2处，当电键S由断开到闭合时，电流表A与A1的示数始终相等，则（）A．R1一定断路B．R1可能断路C．R2一定断路D．R1、R2一定同时断路6.在图所示的电路中，电源电压保持不变。
已知电阻R1、R2中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好。
当电键S闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
7.如图所示，电源电压保持不变。
闭合电建S，电路正常工作，一段时间后。
电流表A的示数变小，电压表V的示数不变，然后将电流表A与电阻R2的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R1、R2上，则（）A．只有R1断路B．只有R2断路C．R1、R2同时断路D．R1、R2同时短路短路处无电压（仅有一处断路时）断路处等于电源电压（串联分压，断路处阻值无穷大，分担全部电压）L1或L2电流表示数为0，一定断路电压表示数为0，电流表示数不为0，一定短路电流表电压表示数均为0，一定是另一个电阻断路有电表都没有影响）闭合开关后，电表示数均不变→均为01.如图所示的电路中，电源电压保持不变。

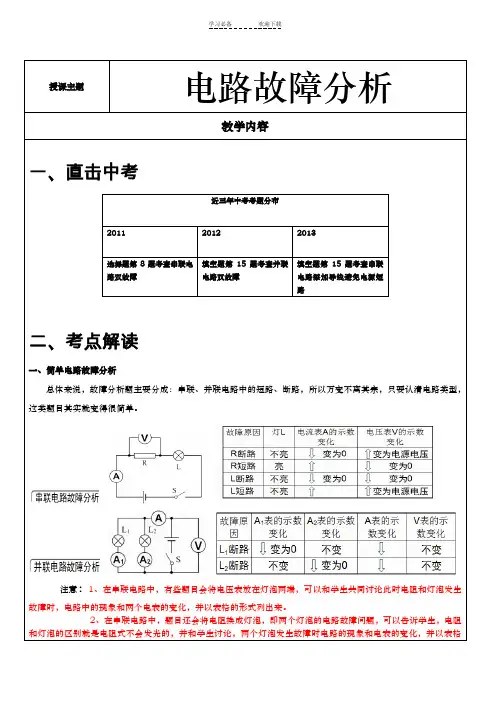

上海中考日解析DOCIlment number : WTWYT-WYWY-BTGTT-YTTYU-2018GT电路故障分析教学内容一. 直击中考近三年中考考題分布2011 2012 2013逸择題第8魁考査申联电 賂双故障填空題第15題考查并联 电路双故障填空■第1査申联 电賂添加导线避免电源矩 賂二. 考点解读简单电路故陣分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要 认清电路类型，这类题目其实就变得很简单。
注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻 和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。
2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学 生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和故障原因HL 电流表A 的示数 变化电压表V 的示数 变化R 断路 不亮G 变为00变为电源电压R 短路 亮j 变为0L 断路 不亮 C 变为0 i 变为0I •短路不亮ZV d 变为电源电压故障原 因A 俵的示数 变化 A2表的示数 变化 A 表的示 数变化 V 表的示数变化 L I BfSS 0变为0 不变不变L2断路 不变 Q 变为0 4不变1并联电路故障分析电表的变化，并以表格的形式列出来。
3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重 点需要放在串联电路故障分析上来，但不可忽略。
二、双故陣判断在电路故陣问题的某些题型中存在两个用电器均有故陣，那么绝大多数ttf 况下，分三种分析： R 故陣、L 故陣、R 和L 同时故陣。
所以题型中均以可能存在的形式出现选项。
题干中会以顿号连 接说明，如“电阻R 、灯L 可能出现故Pr 停，这类题目往往是多故陣问题，一般是两个用电舉同 时出现故障。
1. 串联电賂双故陣两个灯泡一起断路，只有电压表有示数，电流表均无示数。
3.电表判断电略故陣1、用电压表判断（电賂已有故陣）如图所示，可先让电压表与Ll 并联，若无示数，则电源可能损坏，或电源 处断路，若和L,并联时无示数，则可能从b 经L2、开关、电源再到a 的这 部分电路中出现断路；若有示数且接近电源电压则应是从a 到b 的这部分 电路出现斷路2、用电流表判斷（电路已有故陣）故陣凍因电流表A 电压表V 灯L R 断路、L 短路 无示数（变小） 有示数（变大）不亮Rlim 、L 断路无示数（变小） 无示数（变 小）不亮R 短賂、L 断路 无示数（变小） 无示数（变小） 不亮R 短路、L 短路 烧坏无示数不亮2.并联电路双故陣若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检査电路的故陣，将电流表（或导线）逐 个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有斯賂，若电流表无示数或另 ―个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分 的余下部分）有断路三、一模真题汇编1. （2014年1月崇明区第7题）在图1所示的电路中，闭合电键S,电路正常工作• 一段时间后 灯L 熄灭，一个电表的示数变大，另一个电表的示数变小.将两用电器位置互换后再次闭合电 键S,两个电表指针均发生明显偏转•若电路中只有一处故障，且只发生在灯L 或电阻R 上， 则故障是（）A. 灯L 断路 C.电阻R 断路2. （2014年1月闸北区第7题）如图2所示，闭合电键S,灯厶亮，一段时间后灯厶熄灭。
若电 路中只有一处故障，且只发生在灯厶或电阻衣上。
现用一只规格相同且完好的灯厶‘替换灯厶 正 确的判断是A. 若灯厶'亮，则灯厶一定断路B. 若灯厶'亮，则灯厶一定短路C. 若灯厶'不亮，则电阻7?—定断路D. 若灯厶'不亮，则电阻7?—定短路3. （2014年1月长宁区第9题）在图5所示的电路中，电源电压为6伏且不变，定值电阻7?的的 阻B.灯L 短路D.电阻R 短路——(y>图1图2-MR值为20欧。
灯泡L的阻值为10欧。
若闭合电键S,灯泡L不亮，电压表的示数为6伏，则电流表的示数（）A. —定为零B. 一定为安C.可能为安D.可能为安图54. （2014年1月徐汇区第9题）在图2所示的电路中，电源电压保持不变，电键S 闭合后，有一D.电压表V 的示数可能变小7. （2014年1月闵行区第9题）如图2所示的电路中，电源电压保持不变，电路中只有一处故障，且只发生在电阻灭或灯泡L 处。
当电键S 由断开到闭合，两个电 表示数均不变。
则下列判断正确的是（）A. 若灯泡L 发光，电阻尺断路B. 若灯泡L 发光，电阻灭短路个电表的指针没有发生偏转。
移动滑动变阻器的滑片，此时观察到只有一个电表損针的位置在改 变，则一定是变阻器M 短路 变阻器M 断路 电阻尺短路电阻甩断路A. B. C. D. 5. （2014年1月普陀区第8题）如图5所示的电路中，电源电压保 持不变。
闭合电键S,灯不亮，再闭合电键S],发现两电表示数均不 发生变化，如果电路中只有灯或电阻出现故障，则下列判断中正确的 是A. 一定灯短路B. —定电阻短路C.可能电阻断路D ∙可能灯断路6. （2014年1月静安・青浦区第8题）在图2所示的电路中，电源电压保持不变。
电路出现断路故障，故障可能发生在电阻尺、尺处，当电键S 由裁到闭合时」 A.电压表V 的示数一定变大—U~厂=h"φB •电流表A I 的示数一定不变 SC.电流表A?的示数可能变小\RlRl 图2S图2c∙若灯泡L不发光，灯泡L断路D.若灯泡L不发光，灯泡L短路8.（2014年1月松江区第15题）如图6所示的电路中，电源电压保持不变。
闭合电键S 后，电路正常工作。
过了一会儿，两个电表中只有一个电表的示数变大。
灯L和电阻∣∕⅛⅛现了故障C I①若灯L发光，则故障是（19）; Y②若灯L不发光，则故障是（20）。
___9.（2014年1月杨浦区第19题）在图10所示的电路中，电源电压保持不变。
闭合电键S,小灯不发光，已知电路故障发生在电阻R或灯L±o①若S闭合后，只有一个电表有示数，则故障可能是________ （25）______ o②若S闭合后，只有一个电表无示数，则故障可能是________ （26）______ o10.（2014年1月金山区第15题）如图6所示的电路中，电源两端的电压保持不变。
闭合电键S,灯L不亮，已知除灯L或电阻R外，电路中其余各处元件均接触良好，请判断该电路存在的故障可能是（请将可能情况填写完整），为进一步确定故障，小华同学在电路中串联了一个电流表，请说出他査找出故障的理由是。
11.（2014年1月奉贤区第15题）在图5所示的电路中，闭合电键S,灯厶不亮，已知电路中各处均接触良好，除灯厶和电阻尺外，其余元件均完好。
（1）请判断该电路中存在的故障可能是（19）（请将几种可能填写完整）。
（2）若将一个电压表正确并联在灯的两端，闭合电键S,若电压表有示数，说明故障是__________ ；若电压表无示数，说明故障是__________ o12.（2014年1月虹口区第16题）在图6所示的电路中，电源电压保持不变C灯L、电阻7?可能出现了故障，闭合电键S后：①若灯L发光，则三个电表中示数一定大于零的是_表。
出6图6②若灯L不发光，则三个电表中示数可能等于零的是.13. （2014年1月黄浦区第15题）在图8所示的电路中，电源电压保持不变。
电路中出现了断路故障，且只发生在电阻尺、甩上。
①电键S闭合后，（18）电表示数不变（选填“只有A”、“只有V” 或“A 和V”）。
②在电路中添加一根完好的导线，连接处b、c、d四点中的两点。
若导线连接的是（19）两点,则闭合电键S后，可根据电流表（20）（选填“有”或“无”）示数，判断故障只能是电阻尺断路。
<y >图814・（2014年1月嘉定区第14题）如图6所示电路中电键S闭合后, 只有一个电表指针发生偏转，故障可能出现在电阻7?或灯厶上，它们有可能断路或短路，若灯L不发光故障不可館是（16）。
若灯L发光，则故障一定是（17）。
（均选Γ 填“L断路”.“L短路”.“R断路”或“R短路”）G15. （2014年1月浦东新区第15题）在图7所示的电路中，电源电压保持不变。
闭合电键S,灯L】、L2均发光。
过了一会儿，突然发现电流表A的示数归零、电压表V的示数变大。
若电路只有一处故障，且故障只发生在灯S或L2处，则：①此时灯L】、L2的发光情况分别是（19）;②该电路发生故障的情况是（20）。
16. （2014年1月宝山区第15题）在图6所示的电路中, 可能出现了断路故障。
闭合电键S后：电源电压始终等于6伏，电阻尺、R2①若各电表示数出现___________________________ 现象，说明电阻<y)②若各电表示数出现___________________________ 现象，说明电阻尺和尺都断路。
图6四. 一模真题汇编详析1.B,解析：刚开始闭合开关，一个电表的示数变大，另一个电表的示数变小可知故障为灯短路或断路，将两用电器位置互换后再次闭合电键S,两个电表指针均发生明显偏转，说明故障是灯短路。
,解析：由灯熄灭可以排除电阻短路，替换后灯亮，说明是原来灯泡出现故障；若灯灭，则为电阻断路。
学法升华一、知识收获1、“灯厶、Z 2可能出现故障”和“灯厶或厶2可能出现故障”的区别 “灯LI 或L2可能出现故障”说明电路中只有一个故障“灯LI 、L2可能出现故障”说明电路中有一个故障或两个同时故障 2、怎样用电表判断电路故障(1) 把电流表分别与各部分并联，如果其他部分能正常工作，则与电流表并联的部分断路了 C (2) 把电压表分别与各处并联，如果电压表有示数且接近电源电压，则与电压表并联处断路了C (3) 利用电流表、电压表来检测，如果电压表有示数而电流表无示数，则与电压表并联处断路 To二.方法总结电路屮只有•个 电表发生变人或 变小 电路屮兀余电农 除了电源电压外 •定反向变化。
