上海2020年中考物理一模分类汇编 故障电路(无答案)

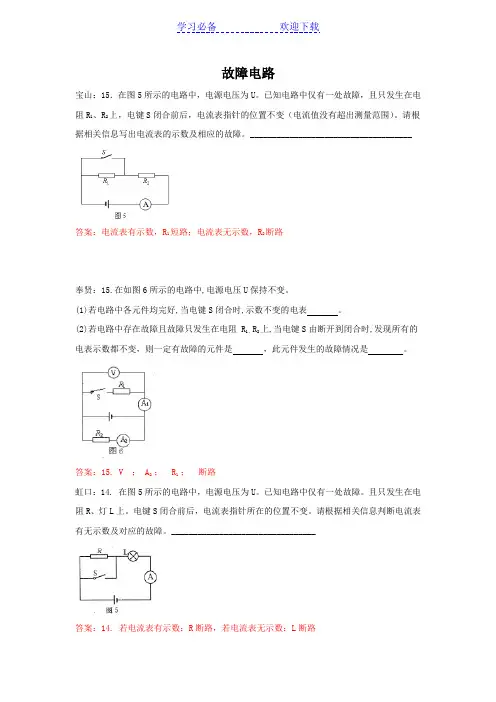

故障电路宝山：15．在图5所示的电路中，电源电压为U。

已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。

请根据相关信息写出电流表的示数及相应的故障。

_____________________________________答案：电流表有示数，R1短路；电流表无示数，R2断路奉贤：15.在如图6所示的电路中,电源电压U保持不变。

(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。

已知电路中仅有一处故障。

且只发生在电阻R、灯L上。

电键S闭合前后，电流表指针所在的位置不变。

请根据相关信息判断电流表有无示数及对应的故障。

_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。

当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。

则：① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R ，观察电压表的示数。

请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。

答案：16.（17）L 短路或R 断路；（18）A 、C 。

静安：14．在图3所示的电路中，电源电压为U 。

电路中，电阻R 或灯L 中的一处发生断路故障。

当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。

答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。

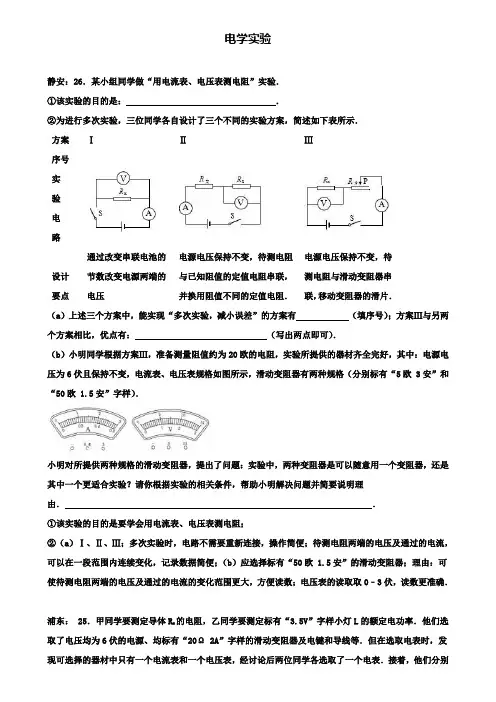

电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．方案序号ⅠⅡⅢ实验电路设计要点通过改变串联电池的节数改变电源两端的电压电源电压保持不变，待测电阻与已知阻值的定值电阻串联，并换用阻值不同的定值电阻．电源电压保持不变，待测电阻与滑动变阻器串联，移动变阻器的滑片．（a）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东： 25．甲同学要测定导体R x的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R x的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R X的阻值．（计算电阻时，精确到0.1欧）实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 0.2 23 0.58实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 2 10.0 10.22 4.5 0.44 10.23 6 10.3松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）物理量实验序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）12 0.243 0.28电压（伏）电流（安）电阻（欧）电阻的平均值（欧）1 4.0 0.2 20.0 20.52 4.8 20.03 6.0 21.4故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻精确到0.1欧）．物理量实验序号电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值1 0.10 23 6.0 0.28电压U x （伏） 电流I x （安） 电阻R x （欧） 电阻R x 平均值 1 4.0 0.10 20.0 21.22 3.1 0.14 22.13 6.00.2821.4杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。

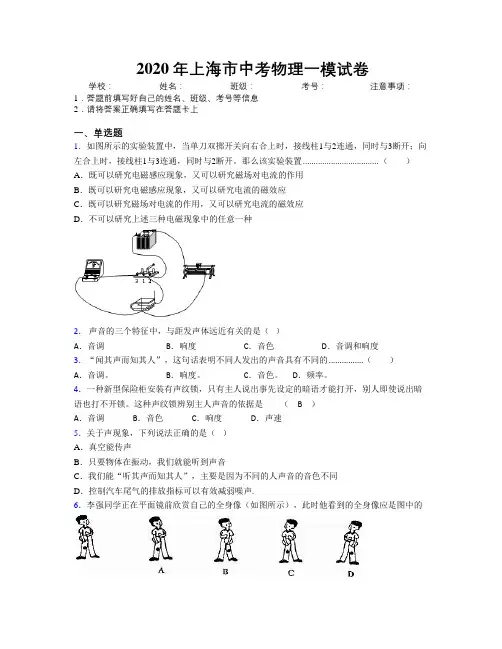

2020年上海市中考物理一模试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图所示的实验装置中，当单刀双掷开关向右合上时，接线柱1与2连通，同时与3断开；向左合上时，接线柱1与3连通，同时与2断开。

那么该实验装置................................... （）A．既可以研究电磁感应现象，又可以研究磁场对电流的作用B．既可以研究电磁感应现象，又可以研究电流的磁效应C．既可以研究磁场对电流的作用，又可以研究电流的磁效应D．不可以研究上述三种电磁现象中的任意一种2．声音的三个特征中，与距发声体远近有关的是（）A．音调B．响度C．音色D．音调和响度3．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的 ................（）A．音调。

B．响度。

C．音色。

D．频率。

4．一种新型保险柜安装有声纹锁，只有主人说出事先设定的暗语才能打开，别人即使说出暗语也打不开锁。

这种声纹锁辨别主人声音的依据是（B）A．音调B．音色C．响度D．声速5．关于声现象，下列说法正确的是（）A．真空能传声B．只要物体在振动，我们就能听到声音C．我们能“听其声而知其人”，主要是因为不同的人声音的音色不同D．控制汽车尾气的排放指标可以有效减弱噪声.6．李强同学正在平面镜前欣赏自己的全身像（如图所示），此时他看到的全身像应是图中的7．如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R 2的滑片P 在中点，闭合开关S ，三只电表均有示数。

当滑片P 向左移动时，下列说法正确的是（ ） A 若电阻串联．①、③是电压表，则表②示数变大 B 若电阻串联，①、③是电压表，则表②示数不变 C 若电阻并联，①、③是电流表，则表②示数变小 D ．若电阻并联，①、③是电流表，则表②示数变大8．如图所示，将一只小电铃放在密闭的玻璃罩内，接通电路，可清楚地听到铃声，用抽气机逐渐抽去玻璃罩内的空气，将会发生：（ ） A ．电铃逐渐停止振动 B ．听到的铃声越来越响 C ．听到的铃声越来越轻 D ．听到的铃声保持不变。

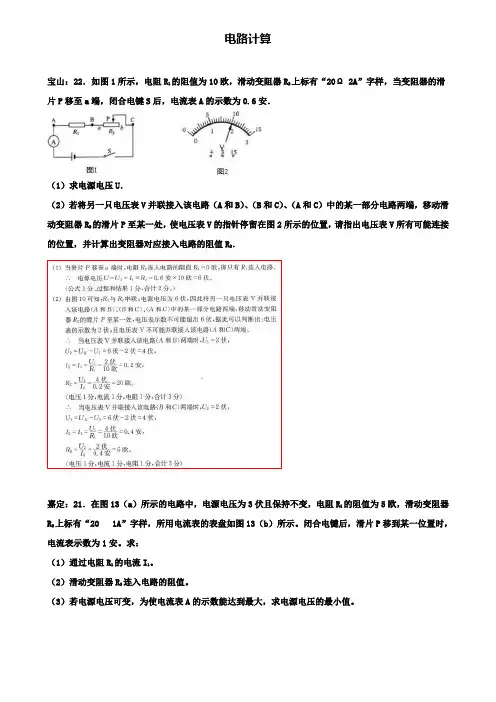

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。

闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。

（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上图13（a）（b）PR2SAR1标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

pS青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

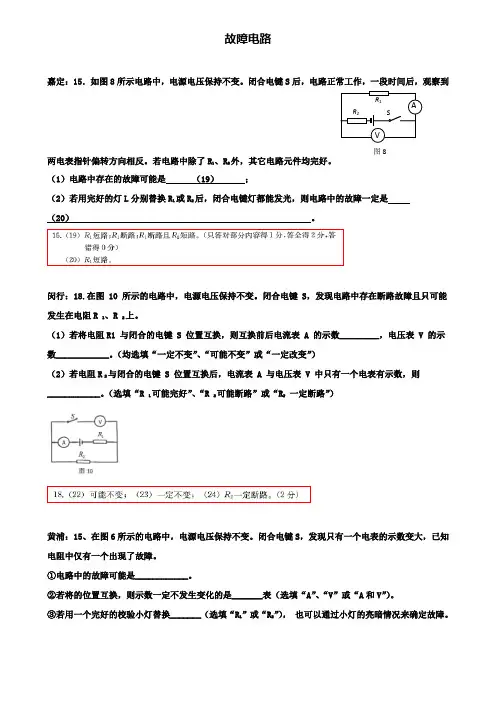

2020故障电路嘉定：15．如图8所示电路中，电源电压保持不变。

闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。

若电路中除了R1、R2外，其它电路元件均完好。

图8（1）电路中存在的故障可能是（19）；（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是（20）。

闵行：18.在图 10 所示的电路中，电源电压保持不变。

闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。

（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。

（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。

（选填“R 1可能完好”、“R 2可能断路”或“R2一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。

闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。

①电路中的故障可能是____________。

②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。

2020③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。

2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

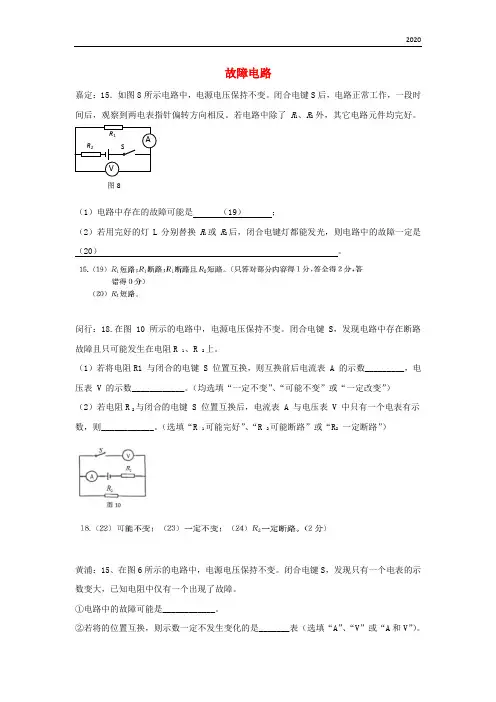

故障电路嘉定：15．如图8所示电路中，电源电压保持不变。

闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。

若电路中除了R 1、R 2外，其它电路元件均完好。

（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是 （20） 。

闵行：18.在图 10 所示的电路中，电源电压保持不变。

闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。

（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。

（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。

（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。

闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。

①电路中的故障可能是____________。

②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。

③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。

图8VASR 1R 2青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（）CA．若电流表的示数变大，则电灯L短路B．若电压表的示数变大，则电灯L短路C．若电压表的示数变大，则电阻R断路D．若电流表的示数变大，则电阻R断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．7．如图所示电路，电源电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

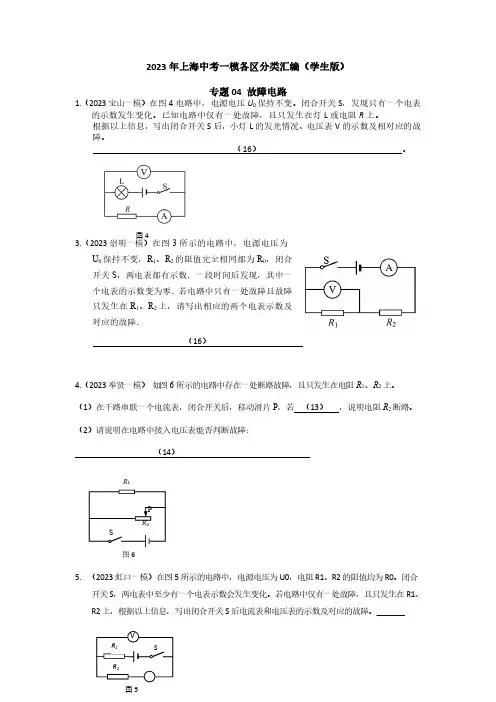

2023年上海中考一模各区分类汇编（学生版）专题04故障电路1.（2023宝山一模）在图4电路中，电源电压U 0保持不变。

闭合开关S ，发现只有一个电表的示数发生变化。

已知电路中仅有一处故障，且只发生在灯L 或电阻R 上。

根据以上信息，写出闭合开关S 后，小灯L 的发光情况、电压表V 的示数及相对应的故障。

（16）。

3.（2023崇明一模）在图3所示的电路中，电源电压为U 0保持不变，R 1、R 2的阻值完全相同都为R 0，闭合开关S ，两电表都有示数．一段时间后发现，其中一个电表的示数变为零．若电路中只有一处故障且故障只发生在R 1、R 2上，请写出相应的两个电表示数及对应的故障．（16）4.（2023奉贤一模）如图6所示的电路中存在一处断路故障，且只发生在电阻R 1、R 2上。

（1）在干路串联一个电流表，闭合开关后，移动滑片P ，若（13），说明电阻R 2断路。

（2）请说明在电路中接入电压表能否判断故障：（14）5.（2023虹口一模）在图5所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。

闭合开关S ，两电表中至少有一个电表示数会发生变化。

若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出闭合开关S 后电流表和电压表的示数及对应的故障。

_______图4SPR 2R 1图6SVR 2图5R 16.（2023黄埔一模）在图5所示电路中，电源电压保持不变。

电路中仅有一处断路故障，且只发生在电阻R 1、R 2上。

若在电路中添加一个电表判断故障，小明设想了两种方案：A ．在MN 两点间并联电压表B ．在N 点处串联电流表①判断方案是否可行。

（16）②写出判断理由。

（17）7.（2023嘉定一模）．在图6所示的电路中，电源电压为U 保持不变，电阻R 1、R 2的阻值均为R 0。

闭合开关S ，电路正常工作。

一段时间后，观察到电流表的示数突然变大。

电路中仅有一处故障，且只发生在电阻R 1或R 2上。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“21A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。

闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。

（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上（a ） （b ）R标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V 且不变．电阻R 1的阻值为10Ω，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S ，电流表示数为0.2A ． 求：（1）电压表的示数； （2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V =U 1=IR 1=0.2A ×10Ω=2V ； （2）U 2=U ﹣U 1=6V ﹣2V=4V ；R 2===20Ω；（3）如果电压表量程为0～15V ，电路最大电流为I===0.6A ，因此电流表量程应为0～0.6A ；I 最大=0.6A ，U V =I 最大R 1=0.6A ×10Ω=6V ＜15V 此时电压表、电流表的示数分别为6V 、0.6A ；如果电流表选择0～0.6A 量程，电压表选择0～3V 量程， I 最大===0.3A ．此时电压表、电流表的示数分别为3V 、0.3A ．松江：22．在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

专题13 电学故障一、填空题1．（2023·上海·统考中考真题）在如图所示的电路中，已知R1、R2中仅有一个发生故障，闭合电键S时，发现电流表示数变大；请写出电表有无示数及对应的故障。

2．（2020·上海·统考中考真题）在如图所示的电路中，电源电压为U0保持不变，电阻R1、R2的阻值均为R0，闭合开关S，只有两个电表的指针发生偏转。

若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息，写出闭合开关S后电压表V1和电流表A的示数及相对应的故障。

3．（2019·上海·统考中考真题）在如图所示的电路中，电源电压为U0，且保持不变．电键S闭合后，电路正常工作．一段时间后，观察到一个电压表的示数变大，再串联一个电流表，观察到电流表的示数为0．若电阻R1、R2中仅有一个出现故障，请根据相关信息写出电压表的示数及相对应的故障．4．（2022·上海·统考中考真题）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。

若电路中仅有一处故障，且只发生在电阻R1、R2上。

现通过接入一个电表来判断故障。

① 应选择如下方案；A．将一个电流表串联在Q点B．将一个电压表并联在Q、M点之间C．将一个电压表并联在M、N两点之间① 请写出选择方案后，闭合开关S 后的操作、电表的示数变化情况及其对应的故障：。

5．（2021·上海·统考中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻R1或R2上。

请写出两电表的变化情况及其对应的故障。

、。

一、填空题1．（2023·上海松江·统考二模）在图所示电路中，电源电压为U且保持不变，闭合开关S，电路正常工作。

一段时间后，灯突然熄灭。

若电路中只有一处故障，且只发生在灯L或电阻R上，在电路中添加一个电压表来判断故障。

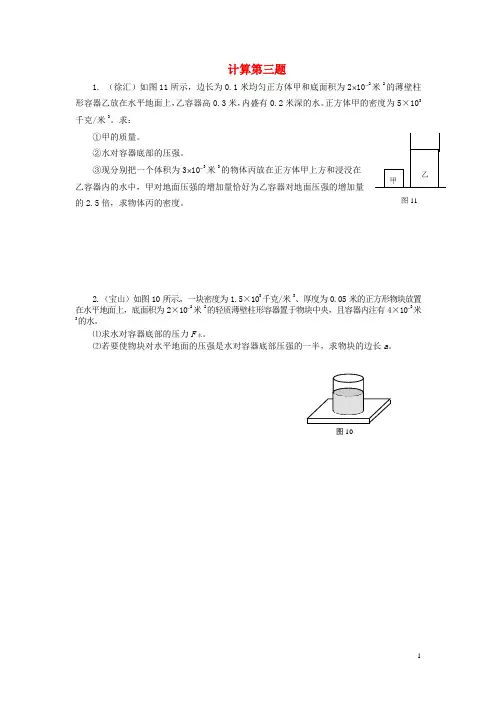

计算第三题1. （徐汇）如图11所示，边长为0.1米均匀正方体甲和底面积为2⨯10-2米2的薄壁柱形容器乙放在水平地面上，乙容器高0.3米，内盛有0.2米深的水。

正方体甲的密度为5×103千克/米3。

求：①甲的质量。

②水对容器底部的压强。

③现分别把一个体积为3⨯10-3米3的物体丙放在正方体甲上方和浸没在乙容器内的水中，甲对地面压强的增加量恰好为乙容器对地面压强的增加量的2.5倍，求物体丙的密度。

2.（宝山）如图10所示，一块密度为1.5×103千克/米3、厚度为0.05米的正方形物块放置在水平地面上，底面积为2×10-2米2的轻质薄壁柱形容器置于物块中央，且容器内注有4×10-3米3的水。

⑴求水对容器底部的压力F 水。

⑵若要使物块对水平地面的压强是水对容器底部压强的一半，求物块的边长a 。

乙甲图11图103.（崇明）如图10甲所示，实心均匀正方体A 、B 放置在水平地面上，A 的边长为0.2米，B 的边长为0.3米，A 的密度为3000千克/米3，B 的密度为2000千克/米3．（1）求正方体A 的质量； （2）求正方体B 水平地面的压强；（3）若正方体A 、B 在底部中间挖去厚度为h ，底面积为0.01米2的相同柱形后，如图9乙所示，A 、B 剩余部分对水平地面的压强A P '和B P '．则A P '、B P '（选填“能”或“不能”） 相等，请通过计算说明．（嘉定）质量为2千克，边长为0.1米实心正方体合金。

底面积为0.1米2的薄壁圆柱形轻质容器放在水平地面上，容器内盛有10千克的水。

求：①正方体合金的密度ρ金②水对薄壁圆柱形轻质容器底部的压强p 水。

③若将实心正方体合金浸没在薄壁圆柱形轻质容器的水中后，发现容器对水平地面压强的变化量为147帕，实心正方体合金浸没后 （选填“有”或“没有”）水从容器中溢出。

如果选择“有”，请计算溢出水的重力。

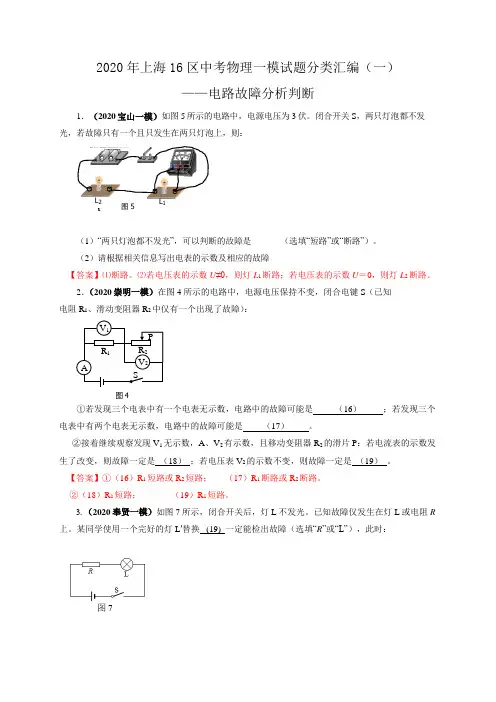

2020年上海16区中考物理一模试题分类汇编（一）——电路故障分析判断1．（2020宝山一模）如图5所示的电路中，电源电压为3伏。

闭合开关S，两只灯泡都不发光，若故障只有一个且只发生在两只灯泡上，则：（1）“两只灯泡都不发光”，可以判断的故障是_______（选填“短路”或“断路”）。

（2）请根据相关信息写出电表的示数及相应的故障________________________________【答案】⑴断路。

⑵若电压表的示数U≠0，则灯L1断路；若电压表的示数U＝0，则灯L2断路。

2．（2020崇明一模）在图4所示的电路中，电源电压保持不变，闭合电键S（已知电阻R1、滑动变阻器R2中仅有一个出现了故障）：①若发现三个电表中有一个电表无示数，电路中的故障可能是（16）；若发现三个电表中有两个电表无示数，电路中的故障可能是（17）。

②接着继续观察发现V1无示数，A、V2有示数，且移动变阻器R2的滑片P：若电流表的示数发生了改变，则故障一定是（18）；若电压表V2的示数不变，则故障一定是（19）。

【答案】①（16）R1短路或R2短路；（17）R1断路或R2断路。

②（18）R1短路；（19）R1短路。

3. （2020奉贤一模）如图7所示，闭合开关后，灯L不发光。

已知故障仅发生在灯L或电阻R 上。

某同学使用一个完好的灯L′替换 (19) 一定能检出故障（选填“R”或“L”），此时：图4APSR2R1V1V2L图5L2R（1）若灯L ′不发光，则故障是 （20） ；（2）若 (21) ，则故障是R 断路。

【答案】(19) R (20)（灯）L 断路 (21)（灯）L 发光或L 与Lʹ均发光。

4．（2020虹口一模）在图5所示的电路中，电源电压保持不变，电阻R 1、R 2的阻值相等。

闭合开关S ，电压表的示数为U 0，电流表的示数为2I 0，电路正常工作。

一段时间后，其中一个电表的示数变小。

已知电路中仅有一处故障，且只发生在电阻R 1或R 2上。

电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。

闭合电键S，两电流表的示数分别为0.9安和0.6安。

⑴求电源电压U。

⑵求通过电阻R2的电流I2。

⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。

求电阻R0的阻值。

答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。

闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。

此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。

①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。

闭合电键S，两电流表的示数分别为0.8安和0.6安。

①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。

求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。

闭合电键S，电流表的示数为0.5安。

求：（1）电阻R1两端的电压。

（2）此时电阻R2消耗的电功率。

（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。

答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。

闭合电键S 后，电路中的电流为0.3安。

2020届崇明区初三物理一模试题及答案九年级理化（物理部分）考生注意：1.本试卷满分90分，理化合卷用时100分钟;2.答案必须填写在答题卡上。

一、选择题（每题2分，共16分）1. 一段金属幺幺.剪去一半，其不变的物理量是A.质量B.体积C.密度2.压力的方向A.竖直向下 B.垂宜向下 C.竖直向上3.下列家用电器在正常工作时需要的电压是A.空调最大B.洗衣机最大C.电视机最大4.第一个用实骑准确测定大气压强数值的科学家是A.帕斯卡B.托里拆利C.马德堡市於5.计算浮力的普遍公式是A・F/皿心B - 4 =。

物C・ = F. - F :6.如图I,下列例子】，要利用压强大小与受力面积有关的是D.电阻D.垂直受力面D. 一样大D.阿基米德D・ %=3.一*图1A.啄木鸟嘴巴很尖B.乳牛自动喂水器C.用吸管吸饮料D.拦河坝上窄下宽7.图2所示电路中，电源电压不变。

闭合电键S,当滑动变阻器的滑片P 向左移动时，则A. A 表示数与Ai 表示数的差值变大B. A 表示数与Ai 表示数的比值变小C. V 表示数与A 表示数的比值变大D. V 表示数与Ai 表小数的乘积变大图2九年级物理 第1页8.如图3所示，甲、乙两个均匀实心正方体放在水平地面上时对水平地面的压强相等，若分别在两物体上沿竖直方向截去厚度相同的部分并分别叠放在对方剩余部分的上方，此时压强p 中、p 乙比较，正确的是图3A.可能是「甲＞ p 乙B.—定是p 甲〉C.可能是。

平=?乙D.—定是 Pv < Pc 二、填空题（第14题每格2分，其余每格1分，共23分）9. 导体中形成电流的必要条件是导体两端要有_LD_： 一节干电池的电压是 （2） 伏: 在同一个插座E 充电的手机和iPad 是 （3）（选填“串联"或"并联”）的。

10. 人们可以从物体是否发生 （4） 来判断物体是否受到压力:如果在连通器中注入同种液体，待液体静止后形状不同容器中的液面一定处于同一 （5） 面上:大气压强的大小主 要与 （6） 有关,其次还与空气的温度和湿度有关。

2022年中考一模汇编-故障电路一、单选题1．（2022·上海虹口·一模）在图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

一段时间后，观察到电压表V的示数变大。

已知电路中仅有一处故障，且只发生在电阻R1、R2上。

现在电路中再正确串联一个电流表，则（）A．若电流表有示数，故障是R1短路B．若电流表有示数，故障是R2断路C．若电流表无示数，故障是R1断路D．若电流表无示数，故障是R2短路二、填空题2．（2022·上海闵行·一模）如图所示的电路中，铅笔芯ab两端接入电路中，闭合开关S，小灯泡L不亮，且电压表有示数，若电路中仅有一处故障，且只发生在灯L或铅笔芯上，请判断故障可能是________；再将导线从a端沿笔芯向左移动时，只有一个电表示数发生变化，示数发生变化的电表是_______，电路故障是_______。

3．（2022·上海杨浦·一模）在图所示的电路中，电源电压为U0且保持不变。

闭合开关S，发现电压表示数始终为U0。

若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息，写出开关S闭合前后电流表示数的变化情况及对应的故障。

_______4．（2022·上海宝山·一模）在下图的电路中，电源电压为U0且保持不变，电阻R和小灯L的阻值均为R0。

闭合开关S，小灯不发光。

若电路中仅有一处故障，且只发生在电阻R 或小灯L 上。

则：（1）三个电表中示数一定不为零的电表是______。

（2）若三个电表中只有一个电表的示数为零，请写出各电表的示数______及对应的故障______。

5．（2022·上海浦东新·一模）在如图所示的电路中，电源电压保持不变。

由于电阻R 或灯L 可能出现了故障，闭合电键S ，两电表只有一个有示数。

①发生故障时，小灯L________发光（选填“可能”或“不可能”）；②在原故障电路中，将一个检查小灯L'并在R 两端，请根据检测小灯L'的发光情况及电流表的变化情况说明故障的位置及类型：________。

一、初中物理家庭电路故障的分析问题1．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）A．只闭合S、S1，若灯L正常发光，说明L1支路无故障B．只闭合S、S2，若灯L正常发光，说明L2支路短路C．只闭合S、S1，若灯L发光较暗，说明L1支路断路D．只闭合S、S2，若灯L不发光，说明L2支路短路【答案】B【解析】【分析】【详解】A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。

故选B。

2．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。

3．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析不合理的是（）A．一定是零线上的熔丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光【答案】B【解析】【详解】A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；B．断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不正确，符合题意；C．只断开S1，开关S2的上下接线柱都与火线相连，测电笔的氖管发光，故C正确，不符合题意；D．只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确，不符合题意。
