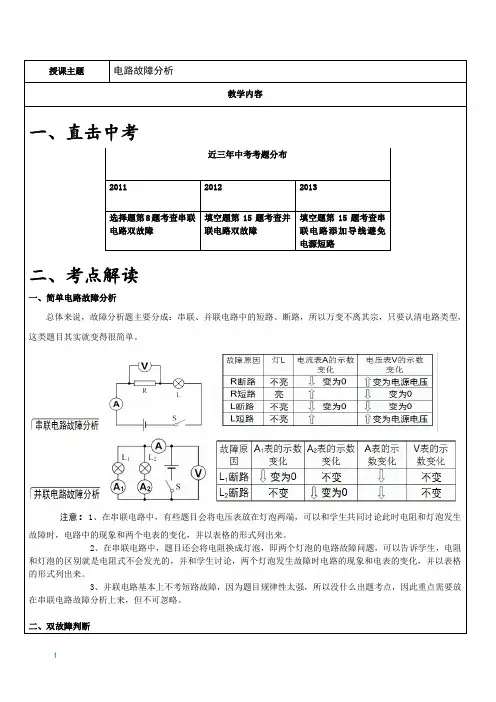

授课主题
电路故障分析
教学内容
一、直击中考
二、考点解读
一、简单电路故障分析
总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。
注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生
故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。
2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格
近三年中考考题分布
2011 2012 2013
选择题第8题考查串联电路双故障
填空题第15题考查并联电路双故障
填空题第15题考查串联电路添加导线避免电源短路
的形式列出来。
3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。
二、双故障判断
在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。所以题型中均以可能存在的形式出现选项。题干中会以顿号连接说明，如“电阻R、灯L可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。
1.串联电路双故障
故障原因电流表A 电压表V 灯L
R断路、L短路无示数（变小）有示数（变大）不亮
R断路、L断路无示数（变小）无示数（变小）不亮
R短路、L断路无示数（变小）无示数（变小）不亮
R短路、L短路烧坏无示数不亮
2.并联电路双故障
两个灯泡一起断路，只有电压表有示数，电流表均无示数。
3.电表判断电路故障
1、用电压表判断（电路已有故障）
如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若
和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；
若有示数且接近电源电压则应是从a到b的这部分电路出现断路
2、用电流表判断（电路已有故障）
若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另
一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）
有断路
三、一模真题汇编
1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S ，电路正常工作．一段时间后灯L 熄灭，一
个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S ，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是（）
A ．灯L 断路
B ．灯L 短路
C ．电阻R 断路
D ．电阻R 短路
2.（2014年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。若电路中只有一处故障，且只发生在灯L 或电阻R 上。现用一只规格相同且完好的灯L ′替换灯L ，正确的判断是 （ ）
A ．若灯L ′亮，则灯L 一定断路
B ．若灯L ′亮，则灯L 一定短路
C ．若灯L ′不亮，则电阻R 一定断路
D ．若灯L ′不亮，则电阻R 一定短路
图2
3.（2014年1月长宁区第9题）在图5所示的电路中，电源电压为6伏且不变，定值电阻R 的的阻值为20欧。灯泡L 的阻值为10欧。若闭合电键S ，灯泡L 不亮，电压表的示数为6伏，则电流表的示数 （ ）
A ．一定为零
B ．一定为0.2安
C ．可能为0.3安
D ．可能为0.6安
4.（2014年1月徐汇区第9题）在图2所示的电路中，电源电压保持不变，电键S 闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则一定是
A ．变阻器R 1短路
B ．变阻器R 1断路
C ．电阻R 2短路
－ 3 15
V
－ 0.6 3
A
L
R
图5
R 2
S V P R 1
A
图1 V A
S
R
L
图2
S
A 2
V
A 1
图6 L
S R
V
A
V 2 R A
S
V 1
L D ．电阻R 2断路
5.（2014年1月普陀区第8题）如图5所示的电路中，电源电压保持不变。闭合电键S ，灯不亮，再闭合电键S 1，发现两电表示数均不发生变化，如果电路中只有灯或电阻出现故障，则下列判断中正确的是
A ．一定灯短路
B ．一定电阻短路
C ．可能电阻断路
D ．可能灯断路
6. （2014年1月静安、青浦区第8题） 在图2所示的电路中，电源电压保持不变。电路出现断路故障，故障可能发生在电阻R 1、R 2处，当电键S 由断开到闭合时，
A ．电压表V 的示数一定变大
B ．电流表A 1的示数一定不变
C ．电流表A 2的示数可能变小
D ．电压表V 的示数可能变小
7. （2014年1月闵行区第9题）如图2所示的电路中，电源电压保持不变，电路中只有一处故障，且只发生在电阻R 或灯泡L 处。当电键S 由断开到闭合，两个电表示数均不变。则下列判断正确的是（ ）
A.若灯泡L 发光，电阻R 断路
B.若灯泡L 发光，电阻R 短路
C.若灯泡L 不发光，灯泡L 断路
D.若灯泡L 不发光，灯泡L 短路
8.（2014年1月松江区第15题）如图6所示的电路中，电源电压保持不变。闭合电键S 后，电路正常工作。过了一会儿，两个电表中只有一个电表的示数变大。灯L 和电阻R 中的一个可能出现了故障。
①若灯L 发光，则故障是 （19） ； ②若灯L 不发光，则故障是 （20） 。
9. （2014年1月杨浦区第19题）在图10所示的电路中，电源电压保持不变。闭合电键S ，小灯不发光，已知电路
故障发生在电阻R 或灯L 上。
①若S 闭合后，只有一个电表有示数，则故障可能是 （25） 。 ②若S 闭合后，只有一个电表无示数，则故障可能是 （26） 。
图5
A
V
S
S 1
图2
