液晶显示器电源电路故障分析与维修

戴尔IN2030Mf液晶显示器电源电路维修故障现象：开机电源指示灯不亮，屏幕无光栅。

分析与检修：检查发现电源板开关管Q850（7N60）漏极、源极及栅极极间均击穿，电阻R853（0.2Ω1W）、R869（0.5Ω2W）爆裂开路。

更换R853、R869、Q850后，故障并未排除，仔细观察，发现接口CN852上焊有一小电路板。

为了便于分析排查故障，对该电源电路板做了电路图测绘。

查阅相关资料，了解电路基本原理。

INN801B是由Richpower公司开发的一款高性能固定频率电流模式控制器，由于采用了Richpower所开发出的500V高压IC制程与电路技术，可省去一般AC/DC PWM IC的启动电阻及其相对产生之功率损耗。

因此，使用该款PWM IC于输出75W以下之电源电路应用，其无负载之待机损耗可低于0.3W，而于低瓦数之应用(例如10W)更可达到0.1W以下，专为离线和DC－DC变换器应用而设计。

它具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点，可精确地控制占空比，实现稳压输出，还拥有低待机功耗和众多保护功能，所以只需最少的外部零组件（有效减低成本）就可以为设计人员能获得效益高的解决方案，在实际中得到广泛的应用。

INN801B适用于CRT电视机、LCD电视机、笔记本电脑交流/直流适配器、离线电池充电器、DVD播放器和机顶盒等其它消费电子产品以及任何要求高能效和低EMI 的电源中。

INN801B主要的特征与优点如下：在无负载和低负载时时，PWM的频率会线性降低进入待机模式以实现低功耗，同时提供稳定的输出电压。

由于采用BiCMOS，启动电流和正常工作电流减少到100μA和4.0mA，因此可大大提高电源的转换效率。

INN801B是固定频率的PWM控制器，它的工作频率频率取值为65kHz。

内建同步斜率补偿电路，可保证连续工作模式下电流回路的稳定性。

整合许多保护及外围电路，如斜率补偿、过电压保护、过载保护等，不但使工作更稳定、可靠，更可大幅减少外部零件及其相对应之零件成本与生产成本。

\J i r a道] N C•飞H I L U N D A O(上接4期）康佳液晶电榥35017517型四含一趣动tS 幵关电濂、背光电路分析与故障检修(下)g常见故障检修1.开机三无，待机指示灯不亮检查此类故障，应首先测量保险丝F911是否 熔断。

(1) 保险丝F911已熔断若F911已熔断，说明开关电源存在短路或严 重漏电故障，常见原因有：市电整流桥(VD901~ VD904)中某些二极管短路、300V滤波电容C901漏电、电源开关管V W901击穿等，可通过测量在 路电阻的方法来判断。

若开关管V W901击穿，则 需检查开关管S极所接的电流检测电阻R W908 是否烧毁，并检查尖峰吸收电路中的各元件有无 虚焊或损坏的现象，避免换上的新管再次被击穿。

(2) 保险丝F911未断若F911未断，可通电测量开关电源有无电压 输出。

若无电压输出，主要原因是幵关电源未工 作。

接下来测量开关管V W901 D极的+300V电压是否正常。

若幵关管的D极无电压或电压较 低，则检查市电输入和市电整流滤波电路中是否 有元器件开路，重点检查整流桥的四只二极管和 限流电阻R T901是否损坏。

若+300V电压正常，则检查电源控制芯片 FAN6755及外围元件。

测量FAN6755⑦脚(H V)有无启动电压，若无启动电压，检查启动电阻 R W905、R W906是否开路。

测量①脚(VINS)电压 是否正常，若该脚电压过低,一是检查市电取样检 测电路分压电阻是否变质或开路，滤波电容 C W904是否漏电，稳压管V D W904是否损坏；二□贺学金是检查由V966、N W966、V W930等组成的过压保 护电路，常见为稳压管VD963漏电、击穿。

同时注 意检查⑥脚(V D D)外接电容C W922是否短路，②脚（FB)外接光耦合器N W950、稳压管V D W907是否损坏，开关管S极所接的电流检测 电阻R W908是否烧毁或阻值增大。

液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。

比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。

2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。

检修的要点是对比修理法。

因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。

3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。

亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。

但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。

5.偏色故障．一般可以进入维修调整模式进行调整。

6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。

因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。

怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。

所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。

这种损坏一旦发生就是永久性的，无法挽回。

所以一定要引起足够的重视。

显示器故障实例之电源三星151S故障现象和故障特点：通电无反应，指示灯不亮,电源不工作，没有输出。

故障部位：电源芯片的3脚持续供电对地的C7漏电【104瓷片，外表看不出损坏】，使供电电压基本为0V【正常在16V左右】。

联想LXB-L15【冠捷T560K】故障现象和故障特点：开机亮一下马上暗屏。

故障部位：在显示器底座里面的电源12V输出两只滤波电解鼓包了【1000uF/16V】。

通病。

清华同方15寸【源兴代工】故障现象和故障特点：开机机内有“滋滋滋”叫声，屏幕抖动，有不规则的干扰线。

故障部位：300V大滤波电解鼓包。

【100UF/400V】通病。

Hp f1523【冠捷代工】故障现象和故障特点：开机正常，几分钟以后指示灯和屏幕都一亮一灭【灭的时候黑屏】。

故障部位：12V和3.3V供电电解鼓包：C922、C924、C925、C926、C929、C930、C932。

全部换成1000UF/16V。

通病。

TCL 15寸ML-56故障现象和故障特点：开机闪红灯，黑屏。

外置电源适配器空载输出12V，带载4V。

故障部位：外置电源适配器12V供电滤波电解漏电。

【此电解外表看不出来损坏】。

三星151S故障现象和故障特点：通电无反应，指示灯不亮，黑屏。

故障部位：300V大滤波电解【100UF/400V】放炮连同220V输入端的两只圆柱体保险烧断。

Acer 15寸老款PF553故障现象和故障特点：通电无反应，开关失灵，指示灯不亮，黑屏。

故障部位：300V大滤波电解正极引脚腐蚀断路、电源输出滤波电解C703、C707鼓包【1000UF/16V】。

通病。

Hp 17寸f1723【冠捷代工】故障现象和故障特点：插或者不插信号线都是通电绿灯一亮一灭，黑屏。

在指示灯灭时按开关失灵，指示灯亮时按开关可以关机。

故障部位：电源输出滤波电解C922、C923鼓包【1000UF/16V】。

通病。

Acer 15寸FP553故障现象和故障特点：无电，黑屏，指示灯不亮。

液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。

如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。

本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。

电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。

如果无法正常开机，需要检查电源电路的供电情况。

电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。

此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。

2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。

此时需要检查稳压器的工作情况，是否正常输出所需要的电压。

3. 开关电路故障开关电路故障可能导致电源无法正常开关。

此时需要检查开关电路中的开关元件和电感等元件是否工作正常。

常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。

首先需要检查电源插头是否正常，是否接触良好。

然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。

2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。

此时需要检查稳压器是否正常工作，是否输出正常的电压。

同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。

3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。

一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。

另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。

维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。

下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。

丨道:D A O康佳液晶电视35017517型四含_驱动极ff 关电源、背光电路分析与故障裣修(中)(上接3期）H! L E D 背k 驱动电路分析L E D 背光驱动电路由三部分电路组成，一是由OCP 8121(N 701)为核心组成的升压和恒流驱 动控制电路；二是由储能电感L 705、升压开关管V 701、升压二极管VD 753、滤波电容C 753组成的升压电路；三是由开关管V 752为核心构成的L ED 背光灯恒流控制电路。

L ED 背光驱动电路如图4所示。

1.0CP 8121 简介OCI>8121是灿瑞半导体有限公司开发生产的专用于液晶电视的LED 背光驱动1C ,内部集成P W M 升压变换控制和L E D 灯串恒流驱动两种功能电路。

O C P 8121引脚功能与实测电压见表2。

2. L E D 驱动芯片启动电路二次开机后，开关电源输出的VBL _100V (实 测为24V )为升压输出电路供电，同时经R 709、R 701与R 702分压取样后为N 701①脚提供3V以上高电平检测电压;VCC _12V 经R 703限流为N 701②脚供电；主芯片送来的BKLT _E N 点灯电压，经R 704送到N 701③脚（E N A )后驱动控制芯 片启动工作。

3. L E D 升压电路O C P 8121启动后，从其⑮脚(D R V )输出升压驱动脉冲，经R 721送到升压开关管V 701的G 极，使V 701工作于开关状态。

当D R V 升压驱动 脉冲为高电平时,V 701导通，电感L 705储能；当 驱动脉冲为低电平时,V 701截止,L 705产生反向 的电感电压与输入的24V 电压叠加，通过二极管□贺学金VD 753续流和电容C 753滤波后得到约45V 的直流电压，送给屏内L E D 灯条。

该机屏内有两根灯 条，两根灯条串联。

4.恒流控制、调光电路开机后，主芯片送来的调光控制脉冲信号 (BKLT_ADJ )经 R 705 送到 OCP 8121 ⑥脚 P W M 调光信号输入端。

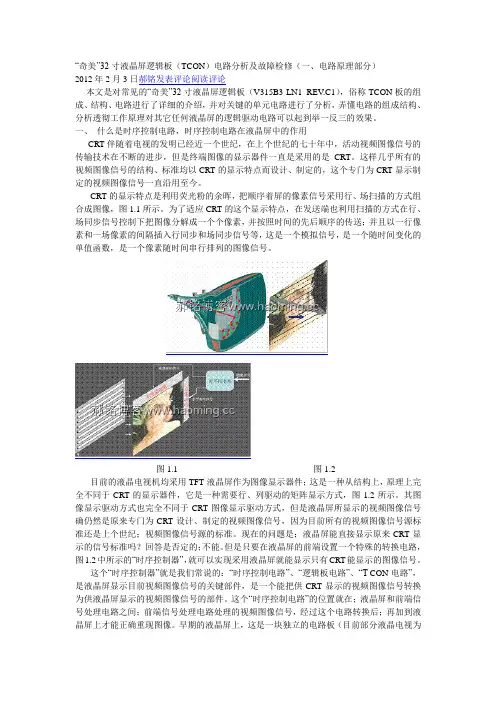

“奇美”32寸液晶屏逻辑板（TCON）电路分析及故障检修（一、电路原理部分）2012年2月3日郝铭发表评论阅读评论本文是对常见的“奇美”32寸液晶屏逻辑板（V315B3-LN1 REV.C1），俗称TCON板的组成、结构、电路进行了详细的介绍，并对关键的单元电路进行了分析，弄懂电路的组成结构、分析透彻工作原理对其它任何液晶屏的逻辑驱动电路可以起到举一反三的效果。

一、什么是时序控制电路，时序控制电路在液晶屏中的作用CRT伴随着电视的发明已经近一个世纪，在上个世纪的七十年中，活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直是采用的是CRT。

这样几乎所有的视频图像信号的结构、标准均以CRT的显示特点而设计、制定的，这个专门为CRT显示制定的视频图像信号一直沿用至今。

CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1.1所示。

为了适应CRT的这个显示特点，在发送端也利用扫描的方式在行、场同步信号控制下把图像分解成一个个像素，并按照时间的先后顺序的传送；并且以一行像素和一场像素的间隔插入行同步和场同步信号等，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间串行排列的图像信号。

图1.1 图1.2目前的液晶电视机均采用TFT液晶屏作为图像显示器件；这是一种从结构上，原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，图1.2所示。

其图像显示驱动方式也完全不同于CRT图像显示驱动方式，但是液晶屏所显示的视频图像信号确仍然是原来专门为CRT设计、制定的视频图像信号，因为目前所有的视频图像信号源标准还是上个世纪；视频图像信号源的标准。

现在的问题是；液晶屏能直接显示原来CRT显示的信号标准吗？回答是否定的；不能。

但是只要在液晶屏的前端设置一个特殊的转换电路，图1.2中所示的“时序控制器”，就可以实现采用液晶屏就能显示只有CRT能显示的图像信号。

液晶显示器电源维修&液晶显示器高压板芯片和驱动板维修技法[ 2010-12-25 11:54:00 | By: tzjzz ]液晶显示器高压板芯片的维修液晶显示器高压板电路元器件紧凑,许多元器件采用的是双面安装,因此查找具体元器件或走线都比较困难.由于末级升压变压器很难购买到,因此对一些高压板单独设计的电路,一般采用更换整板的方法进行维修,即所谓"板级"维修,维修成本视驱动的CCFL数目不同而定,一般在百元以内.在电源、高压一体化设计的机型中,多由于空间所限或查找接口不易,还是提倡采用更换单个故障元器件的方法来维修,即所谓的"芯片级"维修..4.1 高压板电路故障的判断方法对于高压板(逆变电路)的检修,可采用以下方法进行分析和判断..高压测试棒触碰法对于开机后闪一下即黑屏的故障,可采此法.开机后,电源指示灯为绿色,马上用高压测试棒(也可用单支万用表表笔)触碰高压输出插头焊脚,看是否有微弱蓝色火花出现,如果有火花出现,故障在灯管lg 显示器驱动本身或接插件问题.注意多灯管的要逐一进行试验.这里强调开机后马上进行测试,主要是为避免保护电路启动后造成误判.根据实际经验,冷机即使灯管损坏,保护电路启动也需要几秒以上,而热机或者刚断开电源不久又重新通电,保护电路启动仅需～2s.因此要掌握好检测时机.图6-18所示为Royer结构逆变电路各主要元器件损坏后 190 页,共 322 页第6章液晶显示器高压板代换与维修技法的故障现象示意图.图6-18 Royer结构逆变电路各主要元器件损坏后的故障现象示意图如果在保护电路未动作之前测得无放电火花产生,则应测量各级供电电压是否正常,背光灯启动信号电平是否正确.用示波器测量末级驱动管或者控制集成块信号输出引脚是否有以上波形(具体频率因机型而异,通常幅值在10～20%,).如果有波形,故障一般在升压变压器、二次侧高压输出电容或灯管.图6-19所示是Royer结构逆变电路各点波形示意samsung显示器官网图.图6-19 Royer结构逆变电路各点波形示意图.代换法因为冷阴极荧光灯没有灯丝,其损坏与否不能凭简单的电阻测量法进行判断,只有将其接于正常的逆变电路上,通过观察其发光状况才能确认..观察法灯管是否老化,可通过观察法进行判断.一般来说,在老化的灯管顶端,可以见到类似普通荧光灯老化后的发黑现象,这时说明该灯管已经不能用了,需要进行代换..假负载法高压板电路有个特点,当灯管损坏、未连接时,会自动保护,停止工作,因此,在维修时应接上灯管,对于多灯高压板,每个输出口都应接上灯管.这种方法虽然方便判断,但比较麻烦,主要因为灯管脆弱、长度太长,连接灯管检修时很不方便.因此,日常维修时一般采用假负载法,如图6-20所示,即在高压板的高压输出端用一个150KΩ/10W的水泥电阻来代替灯管,这样就方便多了.不过,高压正常时该假负载发热量比较大,注意不要烫坏其他元液晶显示器报价器件.191 页,共 322 页液晶显示器维修代换技法揭密图6-20假负载法示意图.4.2 高压板电路常见故障的检修电源指示灯亮,但黑屏这种故障在比较老的机型中表现为电源指示灯可以由黄色(或红色)转变为绿色,但黑屏;在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色.出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致.检修此种故障时,先检查BACK--ON(背光灯启动信号)电平是否变化,高压末级供电是否正常,然后用金属工具尖端碰触升压变压器输出端,看是否有蓝色放电火花,如果有火花就检查代换CCFL、高压输出电容;反之,则检查高压形成电路.由高压板形成的黑屏和由电源故障形成的黑屏是有一定区别的,电源电路出现故障时,整机无电,屏幕上什么都看不到,是真正意义上的黑屏;高压板出现故障时,显示器工作时仔细观察屏幕,发现会有微弱的图像液晶显示器的价格,因此,这种黑屏严格来说应称为"暗屏",但一般习惯上仍称为"黑屏".开机瞬间显示器可以点亮,然后黑屏这种故障多出现在多灯显示器中(15in以上),因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动.如果是高压输出元器件损坏(包括接触不良),须断电后查找,维修时一般需要代换CCFL来判断.屏幕图像发黄或发红,亮度降低这种故障多为CCFL老化所致,换上同规格新品可解决问题.使用一段时间后黑屏,关机后再开可重新点亮这种故障主要是由于高压逆变电路末级或者供电级元器件发热量大,长期工作造成虚焊所致,通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断,找到故障点后补焊即可.屏幕闪烁这种故障主要是背光灯管老化引起,极少数是因为高压电路不正常所致.开机后屏幕亮度不够或随后黑屏,高压板部位有"吱吱"响声这种故障主要是由于升压变压器绕组三星22显示器报价存在匝间短路所致,理论上更换升压变压器即可解 192 页,共 322 页第6章液晶显示器高压板代换与维修技法决.但实际上,很难购买到同型号配件,不同型号的配件性能不匹配,所以不能代用,一般需要更换整个高压板来解决..4.3 高压板电路维修技巧高压板电路类似于CRT显示器的行输出电路,它把输入的低压直流电压(一般为转换成500V-1kV的高频高压电,供给背光灯管使用.检修高压板的主要工具是示波器和万用表.因为高压逆变电路的工作频率高(50～80kHz),所以可采用示波器进行测量;万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)和数字式万用表.这里强调的是万用表的内阻要高,尽量避免对被测电路的影响;不要用万用表去测量高压输出端,因为:①高压输出端的电压是交流电,万用表测不准;②电压较高,容易对仪表造成损害.本文来自织梦一般情况下,旧机型的升压变压器和灯管容易出现问题,新机型的三星19寸led显示器保护电路和工艺问题比较多.为保证CCFL供电的平衡及可靠性能,多灯高压供电电路均采用几组完全相同的电路分别为各个灯管供电,检修时可相互对照,因几组电路同时损坏的可能性几乎不存在.新型的液晶显示器还具有高压平衡保护电路,通过对高压输出电流的检测判断高压是否正常.如果高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元器件损坏),经PWM控制Ic检测后,会判断电路有故障,使振荡电路停振,关断高压输出.此时,单灯显示器电源指示灯亮,黑屏;多灯显示器屏幕闪烁一下后再变成黑屏.对于没有高压平衡保护电路的机型,在高压电路出现故障后,启动计算机,在适合光线下侧视屏幕,依然会有暗淡的图文显示.通过这个特征可以快速判断故障是否出现在高压电路.高压板电路还有一个亮度调节接口,这个接口受MCU发出的亮度调节PWM脉冲控制长城显示器报价.此接口电压的改变,最终会改变高压输出值,也就会改变CCFL的亮度,实现液晶显示器的亮度调节.若此电路正常,调整亮度时该接口电压会有平滑的高低变化..5液晶显示器高压板维修代换实例【例1】一台LG L1510S液晶显示器,遭遇雷击,黑屏.织梦好，好织梦分析与检修:该机为开关电源、高压电路一体化板设计.经检查,发现高压主控芯片炸裂,不能得知型号,部分铜箔烧断.排除其他故障后,决定对高压板进行代换,通过对该机驱动板插排(CW301)和驱动板连线标记及外围元器件判断,与高压有关的接口如下:CW301的1脚为LPWM,2脚为DIM,3脚为POW(高压启动端),8、9脚为GND,10、11脚为12V.其中1、脚都和亮度调节有关系,暂时不能确定正确接法.把新高压板除亮变调节插针外其他一一对应接好,插好背光灯插头.开机显示器点亮,将新高压板亮度控制端脚接驱动板DIM端,调节亮度无变化,但调节对比度图像亮暗变化完全可以接受.将新高压板亮度控制端接驱动板LPWM端明基显示器19寸报价,亮度可以进行调节,且变化幅度与原机基本一致.193 页,共 322 页液晶显示器维修代换技法揭密由于原机内空间有限,新高压板不能直接固定,于是将原机高压部分元器件完全拆除,将新高压板用胶粘在腾出的电路板空位上.安装孔处焊接一条导线,导线另一端就近用螺钉拧紧在屏外壳上.至此代换完毕,开机一切正常.【例2】LG 1510S液晶显示器,黑屏(无背光有图像).分析与检修:根据故障现象,初步判断为高压板及连线、灯管有故障.用灯管测试板检查灯管无问题,更换高压板故障依旧,经过仔细检查高压板连线接口,发现BL端电压时有时无,ADJ电压0V,怀疑连线断线.用万用表测量,果然断线,更换连线后,故障排除.本文来自织梦【例3】 AOC LM1520液晶显示器,打开后屏幕闪亮一下后黑屏.分析与检修:对比正常的显示器,测驱动板到高压板上的各电压正常,故怀疑高压板有问题.测高压控制芯片TL1451供电端9脚无电压.来自驱动板的高压启动信飞利浦显示器驱动号(ON/OFF)通过一个晶体管对TL1451的9脚供电进行控制,如图6-21所示.当高电平(3V)到来时,导通,Q10获得偏置电压也导通,12v电压加在Q10的c极,从而给TL1451供电.如果Q10、中有一只损坏,TL1451的9脚的电压就会不正常.图6-21例3高压启动控制电路实测Q12的基极有3v电压,其集电极的电压接近0v;Q10的发射极有12v电压,但的集电极无电压,判断Q10损坏.该晶体管为贴片晶体管,看不清型号,试用s01550代替,故障排除.【例4】飞利浦150s3液晶显示器故障,黑屏,指示灯显示为绿色.分析与检修:通电开机,在日光灯下发现有很暗的图像,估计是高压板或灯管坏,如果是灯管坏,一般不会两个灯管同时坏,故障应该是在高压板.该机的高压板为双灯宽口型,从电源板来的12V经过一个贴片保险电阻送到高压板,为高压板供电.测量高压板无12V,检查贴片保险电阻,发现已损坏,更换后,故障排除.【例5】明基17in液晶显示器,暗屏.本文来自织梦分析与检修:根据故障现象,怀疑高压板电路不良,打开机盖,取下高压板电脑显示器报价表,发现高压板上的升压电容C826虚焊,驱动管Q808、Q809击穿,并且造成12v供电保险管PF801烧断.更换损坏的元器件,故障排除.【例6】多台明基FP71G液晶显示器,均出现以下故障:有电源指示,能开/关机,联机指示灯由橙色变绿色,但黑屏或者亮几秒后黑屏.194 页,共 322 页第6章液晶显示器高压板代换与维修技法分析与检修:根据故障现象,应为高压板电路不良,经检查,发现C826(0.22uF/160V)失容、Q805损坏,保险管PF801(3A)熔断.C826、PF801很好代换,Q805是场效应管,可用×系列管子代换如IRF9630、IRF9634.更换以上元器件后,故障排除.若更换以上元器件后仍有问题,要检查升压变压器,升压变压器本身损坏的很少,多是引脚虚焊,应仔细补焊.高压板控制芯片TL1451A质量可靠,一般不用怀疑它.【例7】明基Q7T4液晶显示器,黑屏,绿色指示灯绿亮.分析与检修:根据故障现象,判断为高压板不良,拆下高压板,经过检查,发现高压电路的一只驱动管和一个保险电阻(3A)已损坏,更换以上配件后,故障排除.【例8】一台美晶LCD1701液晶三星显示器显示器,黑屏.本文来自织梦分析与检修:经检查,发现高压板上面的高压变压器损坏,因无配件,考虑代换整个高压板.该机高压板是一块单独的小板,采用+12V供电,四灯窄口,把新高压板对应插针与显示器驱动板接好后,发现开机还是黑屏,连续多次按开机键可见屏幕瞬间亮一下,仔细核对接线无误,也不存在接触不良现象.用万用表测量控制信号插排时发现,该机在电源绿色指示灯亮时,POW端(高压启动端)是低电平,也就是说,该机是低电平开机的,而更换的这款高压板是高电平开机的,需要对开机信号进行倒相.于是将POW线断开, 接到NPN型晶体管C1815的基极,发射极接地, 集电极接高压板5脚POW插针, 组成简单倒相电路,开机亮度正常,故障排除.【例9】一台晶明LCD-170E液晶显示器,开机后屏幕闪亮一下后黑屏,首次开机亮的时间要长一些.分析与检修:接入白色信号通电试机,仔细观察屏幕,发现其点亮时屏幕亮度不均,下方明显郑州优派显示器偏暗,怀疑下方背光灯或高压板驱动电路有问题.断电后打开机壳,检查发现该显示器采用的液晶屏为四灯管结构,上、下方各两根,每两根灯管用一个高压变压器驱动,下方一个灯管供电插座引脚脱焊,将其补焊后开机,故障排除.本例故障为一个背光灯插座开焊,表面现象是亮度不均匀然后黑屏,内因是灯管开路后导致保护电路启动,关闭所有驱动输出所致.采用白光栅观察法可以快速判断灯管电路故障部位,要注意的是观察视角必须垂直于屏幕,以免产生误判.【例10】一台15in液晶显示器,据机主讲,此机原故障为屏幕时亮时不亮,最后发展到完全不亮,已经请人修过,认为是高压板损坏,更换了某个晶体管后开机即发热冒烟.分析与检修:打开机壳,发现显示器是由通用驱动板改装而成的,高压板是一个单独的组件;拔掉接插件将其取下后,测量电源部分供电均正常,将显示器连机,可显示器无信号输入见屏幕有隐约显示,证明其他电路没有问题,于是放心解决高压板故障.直观检查高压板的末级输出电路,一个晶体管已经烧焦,必是过电流所致,为便于分析,绘出其高压电路如图6-22所示.195 页,共 322 页液晶显示器维修代换技法揭密 196 页,共 322 页第6章液晶显示器高压板代换与维修技法由图6-22可见,这是一个Royer电路,主控芯片是BIT3102,这种电路在很多高压板上都有应用.在检测过程中发现在PCB铜箔面L1的两个焊点竟用铜线短接,取下短接线后,一个引脚就脱离了焊盘,可见这个引脚已经严重烧蚀,系虚焊打火所致,测量其阻值,表针不动,用刮刀将引脚清除干净后测阻值恢复正常.将L1焊好,更换损坏的Q1、Q2后通电试机,屏幕点亮,显示正常,手摸Q1、Q2温升正常,至此故障彻底排除.在很多电路中,电感的作用都容易被忽略,一些维修经验也证明很多电感都可以用导线直接短接.本例中的第一个维修人员恰恰是因为盲目凭aoc显示器价格借经验,不对电路进行分析,才导致维修失败的.Royer结构高压逆变电路供电电感是不允许短路的,该电路中,L1的作用有两点:①抑制Q3开关电流突变,减小开关损耗;②避免对振荡电路工作的影响.【例11】一台液晶显示器,开机屏暗.分析与检修:根据维修经验,怀疑高压电路有故障,首先用替换法更换灯管,把高压板上的灯管接口从高压板上拆出,换上新灯管开机,毫无反应,说明故障不是灯管引起.接着检查驱动板和高压板的连线,看高压板是否有正常的供电、高压启动信号和亮度控制信号.经检查,发现供电电压在驱动板连接口处是正常的,但在高压板处测不到,测量它们之间的连接线,发现有三根线已经断开了,更换一组新的连接线后故障排除.【例12】一台液晶显示器,暗屏.分析与检修:根据故障现象,判断为高压板有故障.为便于检修,给出其高压板电路,如图6-23所示.高压板正常工作至少需要供电、开启philips液晶显示器信号、地线三根输入信号线.先检查12V供电,熔丝两端均有12V电压,高压板输入供电是正常的.的3脚为开启控制端,加电测量,第3脚没有测到高电平的开启信号电压,测量输入插座5脚(ON/OFF)也没有电压.断电测连线,发现5脚与驱动板对应脚的连线不通,将其接通后,试机,故障排除.【例13】一台17in液晶显示器,故障为开机亮一下即灭.分析与检修:开壳后,发现高压板已被换新,原机为四灯宽口,已换为四灯突口.用四灯宽口替换,并恢复好相关电路,开机正常,故障排除.内容来自dedecms【例14】BENQ 17in液晶显示器,开机电源灯亮,不显示.分析与检修:根据故障现象,判断为高压板损坏.此机为电源、高压二合一板,换高压板要改电源电路(具体改接方法在前面已介绍),改好后开机2h 无异常,故障排除.【例l5】某液晶显示器,屏暗.分析与检修:仔细观察,发现背光没有点亮,怀疑高压板有故障.拆下高压板,发现高压控制芯片为OZ960,根据高压板和OZ960的应用电路绘出高压联想电脑显示器不亮板电路,如图6-24所示.高压板正常工作至少需要供电、启动、地线三根输入信号线.先检查供电,高压板熔丝两端均有12V电压,输入供电是正常的.检查OZ960的3脚启动端无电压,正常应为3.或5V高电平.仔细检查,发现OZ960的3脚外围锈蚀断裂,用一细铜线接好后,试机正常,故障排除.液晶显示器驱动板维修技法液晶显示器驱动板电路原理比较复杂，日常维修时，一般采用"板级"维修，但对于一些简单的故障，应采用"芯片级"维修，毕竟因一点小问题而更换整个驱动板有点可惜下面简要介绍驱动板主要电路的维修技法1 输入接口电路维修技法液晶显示器信号输入电路发生故障以后，现象与CRT显示器有相似之处但是在一些杂牌液晶显示器中，由于电路设计不完善，对输入信号要求较为严格，如果信号源本身输出不太规范，那么故障现象就与CRT显示器不完全相同了例如，一些具有VGA输出的廉价影碟机、卫星接收机电脑显示器没有信号、数字机顶盒等，其输出信号在CRT显示器上可以正常显示图像，在液晶显示器上就不一定能够正确还原图像，可能会出现提示"无信号"或者画面不停涨缩的现象此种情况涉及电路改造，维修难度较大内容来自dedecmsVGA插头在多次插拔以后可能会导致针孔中的簧片松动，出现接触不良还有就是对显示器信号线的大力拉扯，也可能导致VGA插头信号传输问题，导致显示器黑屏或者单色、偏色遇此情况除更新信号线外，还可以使用焊锡把显示器信号线插头上的针脚加粗，让松动的簧片重新和显示器信号线紧密接触，或者更换显示器上的VGA插座另外，也可能是PCB板上的VGA插头对应焊点开焊或者断路，重新补焊就可以了DVI信号传输电路出现的故障与此类似，检修方法大致相同2 主控电路维修技法主控电路的主要故障为虚焊、电容漏电等，常表现为显示屏花屏、白屏检修时首先保证主控芯片的正常供电，主控芯三星led电脑显示器片有多路供电引脚，供电电压一般分3．3V、2．5V、1.8V等几种如果供电电压正常，就要对IC进行补焊措施，再检查其外围元器件是否损坏主控芯片外围元器件通过在路测试的方法就能够判断是否损坏之所以采用这种近似模糊的检修方法，主要原因是主控芯片型号繁杂，配件难购且较贵，因此，确认主控芯片损坏后大多需要更换驱动板当然，如果手上有同型号的芯片且有相应的焊接工具，也可通过更换主控芯片的方法来解决3 微控制器电路维修技法织梦好，好织梦微控制器常见故障现象及维修方法介绍如下：（1）无规律花屏、死机主要检测微处理器的基本工作条件是否正常，＋5V供电是否稳定，复位电路元器件、晶振性能有无不良另外，微控制器本身损坏或存储器资料丢失，也会造成死机故障这种情况往往需要更换驱动板才能够解决如果微控制器一切正常，需要检查主控电路和液晶屏本身（2）按键失灵首先检电脑显示器查按键接插件是否接触良好，有无开焊断裂，各按键有无短路漏电；再检查电容是否存在漏电现象，若存在，则更换，否则，检测微控制器基本工作条件是否正常如果故障还不能排除，就检测SDA、SCL上挂接的元器件是否损坏（3）无法自动调整这种故障主要是由微处理器或存储器软件错误、物理损坏或通信不良等造成的首先检测SDA、SOL总线有无断线；然后更换写有数据的存储器若仍不能排除故障，一般为微控制器本身损坏4 驱动板软件故障维修技法驱动板软件故障是指驱动板EEPROM存储器中的内容出错或丢失引起的故障，常见故障现象为黑屏、花屏、屏幕有干扰等对于此类故障的处理方法是：如果原EEPROM存储器没有损坏，只须用编程器写入正常的数据即可；如果原EEPROM存储器已损坏，需要更换EEPROM存储器，并写入正常数据关于EEPROM存储器的更换，一般的原则是：最好使用相lg显示器怎么样同系列的存储器代换，如故障机使用24系列，代换品也最好在24系列中挑选；另外，代换存储器的存储容量不能小于原型号存储容量织梦内容管理系统需要说明的是，现在有很多液晶显示器，在驱动板上找不到EEPROM存储器，这并不是说这类驱动板没有EEPROM存储器，而是因为这类驱动板的EEPROM存储器被集成在MCU中若此类驱动板出现软件故障，需要重写MCU中的数据液晶显示器驱动板代换技法液晶显示器驱动板采用双面贴片安装技术，电路元器件紧凑，且型号标注不明确甚至未标注，再加上大部分液晶显示器根本找不到图纸，给查找具体元器件或走线都造成了很大的困难有很多故障即使查找到损坏的元器件或芯片，由于市场上很难买到这些配件，也还是无法修好因此，当驱动板出现故障时，除一些简单故障采用"芯片级"方法维修外，大多采用更换驱动板的方法进行维修，即"板级"维修"板级"维修主要有以下两长城m99 三色比种方法：（1）用液晶显示器"原装驱动板"进行更换这类驱动板在出厂时已写好了驱动程序，因此，可直接进行更换这种代换方法的缺点是：原厂驱动板价格较高，不易购买，且驱动板不通用，一种驱动板一般只能适应一种液晶显示器例如，AOC LM729液晶显示器的驱动板只能用于LM729液晶显示器，不能用于其他显示器的维修因此，在日常代换时一般不采用这种方法进行代换（2）用"通用驱动板"（也称"万能驱动板"）进行代换目前，市场上这类驱动板较多，尽管这种"通用驱动板"所用元器件与"原装驱动板"不一致，但通过简单地连接线路，再用编程器向"通用驱动板"写人不同的面板驱动程序（购买编程器时会随机送面板驱动程序光盘），即可适应不同的液晶面板，通用性很强，而且维修成本也不高（价格比"原装驱动板"要低得多。

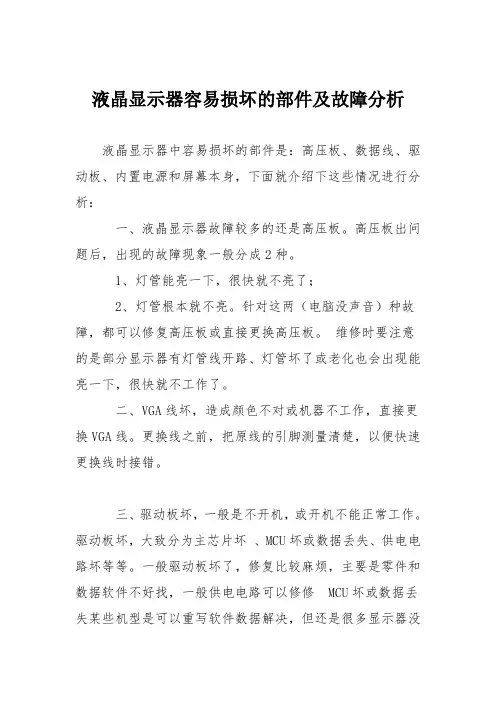

液晶显示器容易损坏的部件及故障分析液晶显示器中容易损坏的部件是：高压板、数据线、驱动板、内置电源和屏幕本身，下面就介绍下这些情况进行分析：一、液晶显示器故障较多的还是高压板。
