液晶显示器电源电路常见故障维修

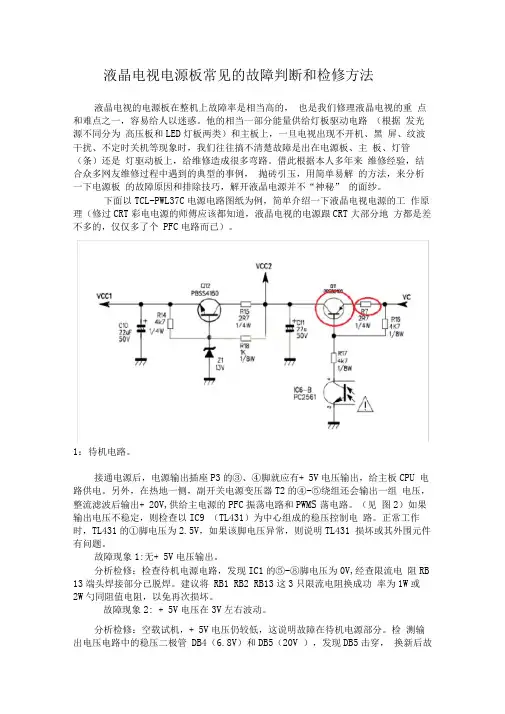

液晶电视电源板常见的故障判断和检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。

他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。

借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分析一下电源板的故障原因和排除技巧，解开液晶电源并不“神秘” 的面纱。

下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。

1：待机电路。

接通电源后，电源输出插座P3的③、④脚就应有+ 5V电压输出，给主板CPU 电路供电。

另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出+ 20V,供给主电源的PFC振荡电路和PWM S荡电路。

（见图2）如果输出电压不稳定，则检查以IC9 （TL431）为中心组成的稳压控制电路。

正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明TL431 损坏或其外围元件有问题。

故障现象1:无+ 5V电压输出。

分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V,经查限流电阻RB 13端头焊接部分已脱焊。

建议将RB1 RB2 RB13这3只限流电阻换成功率为1W或2W勺同阻值电阻，以免再次损坏。

故障现象2: + 5V电压在3V左右波动。

分析检修：空载试机，+ 5V电压仍较低，这说明故障在待机电源部分。

检测输出电压电路中的稳压二极管DB4（6.8V）和DB5（20V ），发现DB5击穿，换新后故障排除。

另外，该电路中稳压二极管DB5（20V）、DB10（ 33V）、DB8 （10V ）易损坏，其故障现象多表现为+ 5V电压在+ 4V左右波动。

液晶电视电源板维修方法液晶电视电源板维修方法：一、检查电源板1. 检查电源板本身是否损坏：首先，检查电源板本身是否受到水浸、火烧、拉线等损坏；其次，检查电源板的组件是否冒烟、烧穿或者烧坏。

2. 检查电源板的基本功能是否正常：首先检查电源板的基本功能，比如风扇是否正常工作，空调和加热器是否正常工作，电源板产生多少电压，电源脉冲是否正常；其次，检查电源板的保护功能，比如是否有超载保护、短路保护、过温保护等。

二、排除故障1. 如果检查的结果显示电源板有问题，就要根据问题的具体类型进行排除。

2. 比如，如果是组件烧坏，就可以根据组件的型号和参数进行更换，以确保电源板的正常工作；如果是电压不正常，就可以检查电源调整器是否可以正常工作，更换调整器或者调整调整器参数，让电源板重新正常工作；如果有保护功能不正常，就可以检查保护电路的芯片是否有问题，经过更换或者修改电路，使之恢复保护功能。

三、重新整合电源板1. 将检查后维修好的电源板和液晶电视机组装在一起。

2. 将电源板接上电源插座，并且确认电源电压是正常的。

3. 检查风扇的运行是否正常，并确保空调、加热器等设备的正常工作，特别要注意保护功能是否正常。

4. 将电源板和其他控制电路板完成组装，以正常的电流和电压维持液晶电视的工作。

四、维护与保养1. 一般来说，电源板在日常使用过程中很容易出现各种问题，所以需要对它进行定期维护与保养，以保障它的正常工作。

2. 首先，要检查电源板上的锗元件是否处于过热状态；其次，检查电路分布在电源板上的组件的焊点是否脱落，以防止接触不良的问题；最后，要保持整个液晶电视电路的清洁，以保护电源板不受划痕、接触不良等影响。

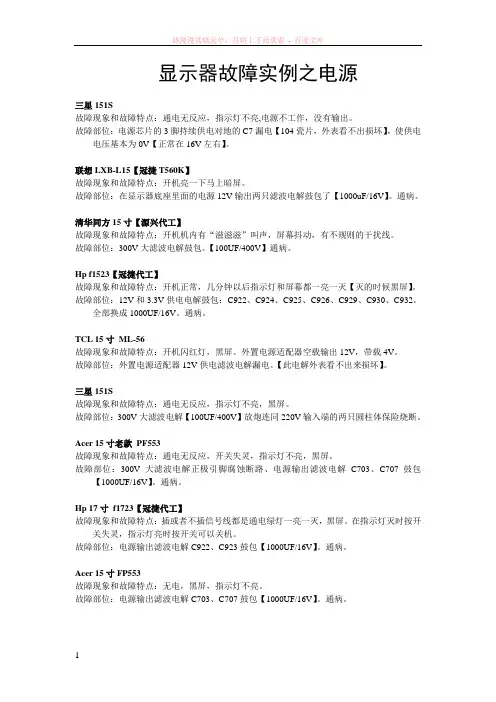

显示器故障实例之电源三星151S故障现象和故障特点：通电无反应，指示灯不亮,电源不工作，没有输出。

故障部位：电源芯片的3脚持续供电对地的C7漏电【104瓷片，外表看不出损坏】，使供电电压基本为0V【正常在16V左右】。

联想LXB-L15【冠捷T560K】故障现象和故障特点：开机亮一下马上暗屏。

故障部位：在显示器底座里面的电源12V输出两只滤波电解鼓包了【1000uF/16V】。

通病。

清华同方15寸【源兴代工】故障现象和故障特点：开机机内有“滋滋滋”叫声，屏幕抖动，有不规则的干扰线。

故障部位：300V大滤波电解鼓包。

【100UF/400V】通病。

Hp f1523【冠捷代工】故障现象和故障特点：开机正常，几分钟以后指示灯和屏幕都一亮一灭【灭的时候黑屏】。

故障部位：12V和3.3V供电电解鼓包：C922、C924、C925、C926、C929、C930、C932。

全部换成1000UF/16V。

通病。

TCL 15寸ML-56故障现象和故障特点：开机闪红灯，黑屏。

外置电源适配器空载输出12V，带载4V。

故障部位：外置电源适配器12V供电滤波电解漏电。

【此电解外表看不出来损坏】。

三星151S故障现象和故障特点：通电无反应，指示灯不亮，黑屏。

故障部位：300V大滤波电解【100UF/400V】放炮连同220V输入端的两只圆柱体保险烧断。

Acer 15寸老款PF553故障现象和故障特点：通电无反应，开关失灵，指示灯不亮，黑屏。

故障部位：300V大滤波电解正极引脚腐蚀断路、电源输出滤波电解C703、C707鼓包【1000UF/16V】。

通病。

Hp 17寸f1723【冠捷代工】故障现象和故障特点：插或者不插信号线都是通电绿灯一亮一灭，黑屏。

在指示灯灭时按开关失灵，指示灯亮时按开关可以关机。

故障部位：电源输出滤波电解C922、C923鼓包【1000UF/16V】。

通病。

Acer 15寸FP553故障现象和故障特点：无电，黑屏，指示灯不亮。

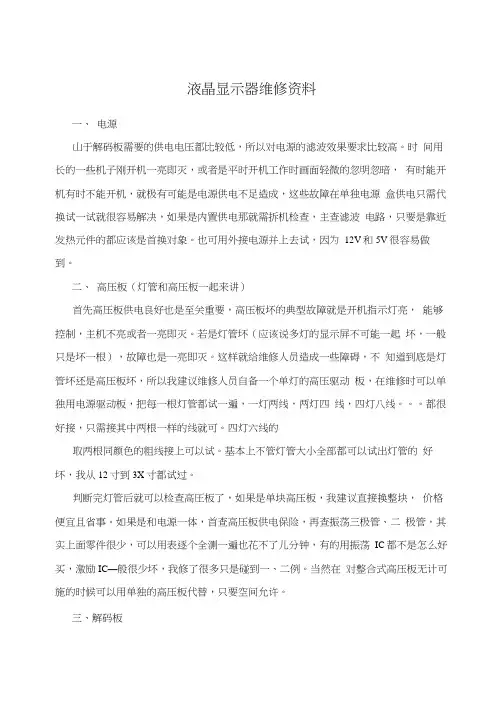

液晶显示器维修资料一、电源山于解码板需要的供电电压都比较低，所以对电源的滤波效果要求比较高。

时间用长的一些机子刚开机一亮即灭，或者是平时开机工作时画面轻微的忽明忽暗，有时能开机有时不能开机，就极有可能是电源供电不足造成，这些故障在单独电源盒供电只需代换试一试就很容易解决，如果是内置供电那就需拆机检查，主查滤波电路，只要是靠近发热元件的都应该是首换对象。

也可用外接电源并上去试，因为12V和5V很容易做到。

二、高压板（灯管和高压板一起来讲）首先高压板供电良好也是至关重要，高压板坏的典型故障就是开机指示灯亮，能够控制，主机不亮或者一亮即灭。

若是灯管坏（应该说多灯的显示屏不可能一起坏，一般只是坏一根），故障也是一亮即灭。

这样就给维修人员造成一些障碍，不知道到底是灯管坏还是高压板坏，所以我建议维修人员自备一个单灯的高压驱动板，在维修时可以单独用电源驱动板，把每一根灯管都试一遍，一灯两线，两灯四线，四灯八线。

都很好接，只需接其中两根一样的线就可。

四灯六线的取两根同颜色的粗线接上可以试。

基本上不管灯管大小全部都可以试出灯管的好坏，我从12寸到3X寸都试过。

判断完灯管后就可以检查高圧板了，如果是单块高压板，我建议直接换整块，价格便宜且省事。

如果是和电源一体，首查高压板供电保险，再查振荡三极管、二极管，其实上面零件很少，可以用表逐个全测一遍也花不了儿分钟，有的用振荡IC都不是怎么好买，激励IC—般很少坏，我修了很多只是碰到一、二例。

当然在对整合式高压板无计可施的时候可以用单独的高压板代替，只要空间允许。

三、解码板解码板坏的儿率也是比较大，一般冬天坏的多。

都是由于使用者身上的静电在触摸接键的时候导致解码板损坏，好的液晶在按键上就有放电脚，并加了儿层屏蔽，维修人员在更换按键时千万不要随意把五脚的按键用四脚来代替，这样就留下了隐患。

解码芯片的损坏率和MCU的损坏率基本相等，GM系列解码芯片基本上都是键控对地漏电，如果遇到这种系列的芯片，键控脚3. 3V电压被拉坊，更换按键无效，直接换芯片0K（这种芯片也比较好买，只是价格昂贵与整体代换解码板价格相当）。

LG液晶电视电源板故障维修LG液晶电视电源板致命故障解决方法有以下四点：1、用风扇吹电源板用纸板遮住主板，工作2小时没有异常，但是反过来用纸板遮住电源板，用风扇吹主板，不到10分钟就关机了，测量温度如下：高压驱动MOS的散热片温度高于70度就会关机，APFC 散热55度，PWM低压电源散热片46度，主板CPU有70度。

2、更换高压电源的MOS原来的是ST的F11NM60N更换为BR(蓝箭)的IRF12N60，温度降低到65度，但还是在30分钟左右关机，测量板载的所有电容，容量都在范围内，电阻也大部分测过很正常;检修陷入困境。

3、用热风枪吹高压电源的驱动IC：7382和大二极管附近，不到10秒就关机，故障锁定在隔离驱动IC及外围电路上，更换自举电容无效，更换波形修正钳位的4个三极管也无效，我要上吊了，高度怀疑7382热稳定性差，但是又没有办法，准备自杀中。

4、高压电源有个393的8脚IC，用来监控电流和保护动作的，准备把它废掉，但是又怕故障扩大。

以上四点就是电源板致命故障的解决方法，在自行处理故障的时候要注意，避免造成不必要的损失。

LG液晶电视32LC2R(液晶)LG32LC2R 主要参数LG32LC2R 屏幕性能屏幕尺寸（英寸）32屏幕比例16:09分辨率1366×768反应时间（ms）8亮度（cd/m2）500对比度800:01:00背光寿命（小时）60,000可视角度（水平/垂直）170度/170度色彩10.7亿接收制式PAL，SECAM，NTSC LG32LC2R 音效声音输出功率10W×2LG32LC2R端口输入端子 1路HDMI，1路RGB (D-sub 15pin)，1路Composite Video & Audio L/R，2路Component DVD/DTV & Audio L/R，1路S-Video等输出端子A V输出LG32LC2R规格尺寸(mm) 811x630x235功耗（W）160重量（Kg）22.5电源100～240V AC 50/60Hz。

液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。

本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。

二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。

液晶显示器电源维修&液晶显示器高压板芯片和驱动板维修技法[ 2010-12-25 11:54:00 | By: tzjzz ]液晶显示器高压板芯片的维修液晶显示器高压板电路元器件紧凑,许多元器件采用的是双面安装,因此查找具体元器件或走线都比较困难.由于末级升压变压器很难购买到,因此对一些高压板单独设计的电路,一般采用更换整板的方法进行维修,即所谓"板级"维修,维修成本视驱动的CCFL数目不同而定,一般在百元以内.在电源、高压一体化设计的机型中,多由于空间所限或查找接口不易,还是提倡采用更换单个故障元器件的方法来维修,即所谓的"芯片级"维修..4.1 高压板电路故障的判断方法对于高压板(逆变电路)的检修,可采用以下方法进行分析和判断..高压测试棒触碰法对于开机后闪一下即黑屏的故障,可采此法.开机后,电源指示灯为绿色,马上用高压测试棒(也可用单支万用表表笔)触碰高压输出插头焊脚,看是否有微弱蓝色火花出现,如果有火花出现,故障在灯管lg 显示器驱动本身或接插件问题.注意多灯管的要逐一进行试验.这里强调开机后马上进行测试,主要是为避免保护电路启动后造成误判.根据实际经验,冷机即使灯管损坏,保护电路启动也需要几秒以上,而热机或者刚断开电源不久又重新通电,保护电路启动仅需～2s.因此要掌握好检测时机.图6-18所示为Royer结构逆变电路各主要元器件损坏后 190 页,共 322 页第6章液晶显示器高压板代换与维修技法的故障现象示意图.图6-18 Royer结构逆变电路各主要元器件损坏后的故障现象示意图如果在保护电路未动作之前测得无放电火花产生,则应测量各级供电电压是否正常,背光灯启动信号电平是否正确.用示波器测量末级驱动管或者控制集成块信号输出引脚是否有以上波形(具体频率因机型而异,通常幅值在10～20%,).如果有波形,故障一般在升压变压器、二次侧高压输出电容或灯管.图6-19所示是Royer结构逆变电路各点波形示意samsung显示器官网图.图6-19 Royer结构逆变电路各点波形示意图.代换法因为冷阴极荧光灯没有灯丝,其损坏与否不能凭简单的电阻测量法进行判断,只有将其接于正常的逆变电路上,通过观察其发光状况才能确认..观察法灯管是否老化,可通过观察法进行判断.一般来说,在老化的灯管顶端,可以见到类似普通荧光灯老化后的发黑现象,这时说明该灯管已经不能用了,需要进行代换..假负载法高压板电路有个特点,当灯管损坏、未连接时,会自动保护,停止工作,因此,在维修时应接上灯管,对于多灯高压板,每个输出口都应接上灯管.这种方法虽然方便判断,但比较麻烦,主要因为灯管脆弱、长度太长,连接灯管检修时很不方便.因此,日常维修时一般采用假负载法,如图6-20所示,即在高压板的高压输出端用一个150KΩ/10W的水泥电阻来代替灯管,这样就方便多了.不过,高压正常时该假负载发热量比较大,注意不要烫坏其他元液晶显示器报价器件.191 页,共 322 页液晶显示器维修代换技法揭密图6-20假负载法示意图.4.2 高压板电路常见故障的检修电源指示灯亮,但黑屏这种故障在比较老的机型中表现为电源指示灯可以由黄色(或红色)转变为绿色,但黑屏;在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色.出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致.检修此种故障时,先检查BACK--ON(背光灯启动信号)电平是否变化,高压末级供电是否正常,然后用金属工具尖端碰触升压变压器输出端,看是否有蓝色放电火花,如果有火花就检查代换CCFL、高压输出电容;反之,则检查高压形成电路.由高压板形成的黑屏和由电源故障形成的黑屏是有一定区别的,电源电路出现故障时,整机无电,屏幕上什么都看不到,是真正意义上的黑屏;高压板出现故障时,显示器工作时仔细观察屏幕,发现会有微弱的图像液晶显示器的价格,因此,这种黑屏严格来说应称为"暗屏",但一般习惯上仍称为"黑屏".开机瞬间显示器可以点亮,然后黑屏这种故障多出现在多灯显示器中(15in以上),因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动.如果是高压输出元器件损坏(包括接触不良),须断电后查找,维修时一般需要代换CCFL来判断.屏幕图像发黄或发红,亮度降低这种故障多为CCFL老化所致,换上同规格新品可解决问题.使用一段时间后黑屏,关机后再开可重新点亮这种故障主要是由于高压逆变电路末级或者供电级元器件发热量大,长期工作造成虚焊所致,通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断,找到故障点后补焊即可.屏幕闪烁这种故障主要是背光灯管老化引起,极少数是因为高压电路不正常所致.开机后屏幕亮度不够或随后黑屏,高压板部位有"吱吱"响声这种故障主要是由于升压变压器绕组三星22显示器报价存在匝间短路所致,理论上更换升压变压器即可解 192 页,共 322 页第6章液晶显示器高压板代换与维修技法决.但实际上,很难购买到同型号配件,不同型号的配件性能不匹配,所以不能代用,一般需要更换整个高压板来解决..4.3 高压板电路维修技巧高压板电路类似于CRT显示器的行输出电路,它把输入的低压直流电压(一般为转换成500V-1kV的高频高压电,供给背光灯管使用.检修高压板的主要工具是示波器和万用表.因为高压逆变电路的工作频率高(50～80kHz),所以可采用示波器进行测量;万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)和数字式万用表.这里强调的是万用表的内阻要高,尽量避免对被测电路的影响;不要用万用表去测量高压输出端,因为:①高压输出端的电压是交流电,万用表测不准;②电压较高,容易对仪表造成损害.本文来自织梦一般情况下,旧机型的升压变压器和灯管容易出现问题,新机型的三星19寸led显示器保护电路和工艺问题比较多.为保证CCFL供电的平衡及可靠性能,多灯高压供电电路均采用几组完全相同的电路分别为各个灯管供电,检修时可相互对照,因几组电路同时损坏的可能性几乎不存在.新型的液晶显示器还具有高压平衡保护电路,通过对高压输出电流的检测判断高压是否正常.如果高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元器件损坏),经PWM控制Ic检测后,会判断电路有故障,使振荡电路停振,关断高压输出.此时,单灯显示器电源指示灯亮,黑屏;多灯显示器屏幕闪烁一下后再变成黑屏.对于没有高压平衡保护电路的机型,在高压电路出现故障后,启动计算机,在适合光线下侧视屏幕,依然会有暗淡的图文显示.通过这个特征可以快速判断故障是否出现在高压电路.高压板电路还有一个亮度调节接口,这个接口受MCU发出的亮度调节PWM脉冲控制长城显示器报价.此接口电压的改变,最终会改变高压输出值,也就会改变CCFL的亮度,实现液晶显示器的亮度调节.若此电路正常,调整亮度时该接口电压会有平滑的高低变化..5液晶显示器高压板维修代换实例【例1】一台LG L1510S液晶显示器,遭遇雷击,黑屏.织梦好，好织梦分析与检修:该机为开关电源、高压电路一体化板设计.经检查,发现高压主控芯片炸裂,不能得知型号,部分铜箔烧断.排除其他故障后,决定对高压板进行代换,通过对该机驱动板插排(CW301)和驱动板连线标记及外围元器件判断,与高压有关的接口如下:CW301的1脚为LPWM,2脚为DIM,3脚为POW(高压启动端),8、9脚为GND,10、11脚为12V.其中1、脚都和亮度调节有关系,暂时不能确定正确接法.把新高压板除亮变调节插针外其他一一对应接好,插好背光灯插头.开机显示器点亮,将新高压板亮度控制端脚接驱动板DIM端,调节亮度无变化,但调节对比度图像亮暗变化完全可以接受.将新高压板亮度控制端接驱动板LPWM端明基显示器19寸报价,亮度可以进行调节,且变化幅度与原机基本一致.193 页,共 322 页液晶显示器维修代换技法揭密由于原机内空间有限,新高压板不能直接固定,于是将原机高压部分元器件完全拆除,将新高压板用胶粘在腾出的电路板空位上.安装孔处焊接一条导线,导线另一端就近用螺钉拧紧在屏外壳上.至此代换完毕,开机一切正常.【例2】LG 1510S液晶显示器,黑屏(无背光有图像).分析与检修:根据故障现象,初步判断为高压板及连线、灯管有故障.用灯管测试板检查灯管无问题,更换高压板故障依旧,经过仔细检查高压板连线接口,发现BL端电压时有时无,ADJ电压0V,怀疑连线断线.用万用表测量,果然断线,更换连线后,故障排除.本文来自织梦【例3】 AOC LM1520液晶显示器,打开后屏幕闪亮一下后黑屏.分析与检修:对比正常的显示器,测驱动板到高压板上的各电压正常,故怀疑高压板有问题.测高压控制芯片TL1451供电端9脚无电压.来自驱动板的高压启动信飞利浦显示器驱动号(ON/OFF)通过一个晶体管对TL1451的9脚供电进行控制,如图6-21所示.当高电平(3V)到来时,导通,Q10获得偏置电压也导通,12v电压加在Q10的c极,从而给TL1451供电.如果Q10、中有一只损坏,TL1451的9脚的电压就会不正常.图6-21例3高压启动控制电路实测Q12的基极有3v电压,其集电极的电压接近0v;Q10的发射极有12v电压,但的集电极无电压,判断Q10损坏.该晶体管为贴片晶体管,看不清型号,试用s01550代替,故障排除.【例4】飞利浦150s3液晶显示器故障,黑屏,指示灯显示为绿色.分析与检修:通电开机,在日光灯下发现有很暗的图像,估计是高压板或灯管坏,如果是灯管坏,一般不会两个灯管同时坏,故障应该是在高压板.该机的高压板为双灯宽口型,从电源板来的12V经过一个贴片保险电阻送到高压板,为高压板供电.测量高压板无12V,检查贴片保险电阻,发现已损坏,更换后,故障排除.【例5】明基17in液晶显示器,暗屏.本文来自织梦分析与检修:根据故障现象,怀疑高压板电路不良,打开机盖,取下高压板电脑显示器报价表,发现高压板上的升压电容C826虚焊,驱动管Q808、Q809击穿,并且造成12v供电保险管PF801烧断.更换损坏的元器件,故障排除.【例6】多台明基FP71G液晶显示器,均出现以下故障:有电源指示,能开/关机,联机指示灯由橙色变绿色,但黑屏或者亮几秒后黑屏.194 页,共 322 页第6章液晶显示器高压板代换与维修技法分析与检修:根据故障现象,应为高压板电路不良,经检查,发现C826(0.22uF/160V)失容、Q805损坏,保险管PF801(3A)熔断.C826、PF801很好代换,Q805是场效应管,可用×系列管子代换如IRF9630、IRF9634.更换以上元器件后,故障排除.若更换以上元器件后仍有问题,要检查升压变压器,升压变压器本身损坏的很少,多是引脚虚焊,应仔细补焊.高压板控制芯片TL1451A质量可靠,一般不用怀疑它.【例7】明基Q7T4液晶显示器,黑屏,绿色指示灯绿亮.分析与检修:根据故障现象,判断为高压板不良,拆下高压板,经过检查,发现高压电路的一只驱动管和一个保险电阻(3A)已损坏,更换以上配件后,故障排除.【例8】一台美晶LCD1701液晶三星显示器显示器,黑屏.本文来自织梦分析与检修:经检查,发现高压板上面的高压变压器损坏,因无配件,考虑代换整个高压板.该机高压板是一块单独的小板,采用+12V供电,四灯窄口,把新高压板对应插针与显示器驱动板接好后,发现开机还是黑屏,连续多次按开机键可见屏幕瞬间亮一下,仔细核对接线无误,也不存在接触不良现象.用万用表测量控制信号插排时发现,该机在电源绿色指示灯亮时,POW端(高压启动端)是低电平,也就是说,该机是低电平开机的,而更换的这款高压板是高电平开机的,需要对开机信号进行倒相.于是将POW线断开, 接到NPN型晶体管C1815的基极,发射极接地, 集电极接高压板5脚POW插针, 组成简单倒相电路,开机亮度正常,故障排除.【例9】一台晶明LCD-170E液晶显示器,开机后屏幕闪亮一下后黑屏,首次开机亮的时间要长一些.分析与检修:接入白色信号通电试机,仔细观察屏幕,发现其点亮时屏幕亮度不均,下方明显郑州优派显示器偏暗,怀疑下方背光灯或高压板驱动电路有问题.断电后打开机壳,检查发现该显示器采用的液晶屏为四灯管结构,上、下方各两根,每两根灯管用一个高压变压器驱动,下方一个灯管供电插座引脚脱焊,将其补焊后开机,故障排除.本例故障为一个背光灯插座开焊,表面现象是亮度不均匀然后黑屏,内因是灯管开路后导致保护电路启动,关闭所有驱动输出所致.采用白光栅观察法可以快速判断灯管电路故障部位,要注意的是观察视角必须垂直于屏幕,以免产生误判.【例10】一台15in液晶显示器,据机主讲,此机原故障为屏幕时亮时不亮,最后发展到完全不亮,已经请人修过,认为是高压板损坏,更换了某个晶体管后开机即发热冒烟.分析与检修:打开机壳,发现显示器是由通用驱动板改装而成的,高压板是一个单独的组件;拔掉接插件将其取下后,测量电源部分供电均正常,将显示器连机,可显示器无信号输入见屏幕有隐约显示,证明其他电路没有问题,于是放心解决高压板故障.直观检查高压板的末级输出电路,一个晶体管已经烧焦,必是过电流所致,为便于分析,绘出其高压电路如图6-22所示.195 页,共 322 页液晶显示器维修代换技法揭密 196 页,共 322 页第6章液晶显示器高压板代换与维修技法由图6-22可见,这是一个Royer电路,主控芯片是BIT3102,这种电路在很多高压板上都有应用.在检测过程中发现在PCB铜箔面L1的两个焊点竟用铜线短接,取下短接线后,一个引脚就脱离了焊盘,可见这个引脚已经严重烧蚀,系虚焊打火所致,测量其阻值,表针不动,用刮刀将引脚清除干净后测阻值恢复正常.将L1焊好,更换损坏的Q1、Q2后通电试机,屏幕点亮,显示正常,手摸Q1、Q2温升正常,至此故障彻底排除.在很多电路中,电感的作用都容易被忽略,一些维修经验也证明很多电感都可以用导线直接短接.本例中的第一个维修人员恰恰是因为盲目凭aoc显示器价格借经验,不对电路进行分析,才导致维修失败的.Royer结构高压逆变电路供电电感是不允许短路的,该电路中,L1的作用有两点:①抑制Q3开关电流突变,减小开关损耗;②避免对振荡电路工作的影响.【例11】一台液晶显示器,开机屏暗.分析与检修:根据维修经验,怀疑高压电路有故障,首先用替换法更换灯管,把高压板上的灯管接口从高压板上拆出,换上新灯管开机,毫无反应,说明故障不是灯管引起.接着检查驱动板和高压板的连线,看高压板是否有正常的供电、高压启动信号和亮度控制信号.经检查,发现供电电压在驱动板连接口处是正常的,但在高压板处测不到,测量它们之间的连接线,发现有三根线已经断开了,更换一组新的连接线后故障排除.【例12】一台液晶显示器,暗屏.分析与检修:根据故障现象,判断为高压板有故障.为便于检修,给出其高压板电路,如图6-23所示.高压板正常工作至少需要供电、开启philips液晶显示器信号、地线三根输入信号线.先检查12V供电,熔丝两端均有12V电压,高压板输入供电是正常的.的3脚为开启控制端,加电测量,第3脚没有测到高电平的开启信号电压,测量输入插座5脚(ON/OFF)也没有电压.断电测连线,发现5脚与驱动板对应脚的连线不通,将其接通后,试机,故障排除.【例13】一台17in液晶显示器,故障为开机亮一下即灭.分析与检修:开壳后,发现高压板已被换新,原机为四灯宽口,已换为四灯突口.用四灯宽口替换,并恢复好相关电路,开机正常,故障排除.内容来自dedecms【例14】BENQ 17in液晶显示器,开机电源灯亮,不显示.分析与检修:根据故障现象,判断为高压板损坏.此机为电源、高压二合一板,换高压板要改电源电路(具体改接方法在前面已介绍),改好后开机2h 无异常,故障排除.【例l5】某液晶显示器,屏暗.分析与检修:仔细观察,发现背光没有点亮,怀疑高压板有故障.拆下高压板,发现高压控制芯片为OZ960,根据高压板和OZ960的应用电路绘出高压联想电脑显示器不亮板电路,如图6-24所示.高压板正常工作至少需要供电、启动、地线三根输入信号线.先检查供电,高压板熔丝两端均有12V电压,输入供电是正常的.检查OZ960的3脚启动端无电压,正常应为3.或5V高电平.仔细检查,发现OZ960的3脚外围锈蚀断裂,用一细铜线接好后,试机正常,故障排除.液晶显示器驱动板维修技法液晶显示器驱动板电路原理比较复杂，日常维修时，一般采用"板级"维修，但对于一些简单的故障，应采用"芯片级"维修，毕竟因一点小问题而更换整个驱动板有点可惜下面简要介绍驱动板主要电路的维修技法1 输入接口电路维修技法液晶显示器信号输入电路发生故障以后，现象与CRT显示器有相似之处但是在一些杂牌液晶显示器中，由于电路设计不完善，对输入信号要求较为严格，如果信号源本身输出不太规范，那么故障现象就与CRT显示器不完全相同了例如，一些具有VGA输出的廉价影碟机、卫星接收机电脑显示器没有信号、数字机顶盒等，其输出信号在CRT显示器上可以正常显示图像，在液晶显示器上就不一定能够正确还原图像，可能会出现提示"无信号"或者画面不停涨缩的现象此种情况涉及电路改造，维修难度较大内容来自dedecmsVGA插头在多次插拔以后可能会导致针孔中的簧片松动，出现接触不良还有就是对显示器信号线的大力拉扯，也可能导致VGA插头信号传输问题，导致显示器黑屏或者单色、偏色遇此情况除更新信号线外，还可以使用焊锡把显示器信号线插头上的针脚加粗，让松动的簧片重新和显示器信号线紧密接触，或者更换显示器上的VGA插座另外，也可能是PCB板上的VGA插头对应焊点开焊或者断路，重新补焊就可以了DVI信号传输电路出现的故障与此类似，检修方法大致相同2 主控电路维修技法主控电路的主要故障为虚焊、电容漏电等，常表现为显示屏花屏、白屏检修时首先保证主控芯片的正常供电，主控芯三星led电脑显示器片有多路供电引脚，供电电压一般分3．3V、2．5V、1.8V等几种如果供电电压正常，就要对IC进行补焊措施，再检查其外围元器件是否损坏主控芯片外围元器件通过在路测试的方法就能够判断是否损坏之所以采用这种近似模糊的检修方法，主要原因是主控芯片型号繁杂，配件难购且较贵，因此，确认主控芯片损坏后大多需要更换驱动板当然，如果手上有同型号的芯片且有相应的焊接工具，也可通过更换主控芯片的方法来解决3 微控制器电路维修技法织梦好，好织梦微控制器常见故障现象及维修方法介绍如下：（1）无规律花屏、死机主要检测微处理器的基本工作条件是否正常，＋5V供电是否稳定，复位电路元器件、晶振性能有无不良另外，微控制器本身损坏或存储器资料丢失，也会造成死机故障这种情况往往需要更换驱动板才能够解决如果微控制器一切正常，需要检查主控电路和液晶屏本身（2）按键失灵首先检电脑显示器查按键接插件是否接触良好，有无开焊断裂，各按键有无短路漏电；再检查电容是否存在漏电现象，若存在，则更换，否则，检测微控制器基本工作条件是否正常如果故障还不能排除，就检测SDA、SCL上挂接的元器件是否损坏（3）无法自动调整这种故障主要是由微处理器或存储器软件错误、物理损坏或通信不良等造成的首先检测SDA、SOL总线有无断线；然后更换写有数据的存储器若仍不能排除故障，一般为微控制器本身损坏4 驱动板软件故障维修技法驱动板软件故障是指驱动板EEPROM存储器中的内容出错或丢失引起的故障，常见故障现象为黑屏、花屏、屏幕有干扰等对于此类故障的处理方法是：如果原EEPROM存储器没有损坏，只须用编程器写入正常的数据即可；如果原EEPROM存储器已损坏，需要更换EEPROM存储器，并写入正常数据关于EEPROM存储器的更换，一般的原则是：最好使用相lg显示器怎么样同系列的存储器代换，如故障机使用24系列，代换品也最好在24系列中挑选；另外，代换存储器的存储容量不能小于原型号存储容量织梦内容管理系统需要说明的是，现在有很多液晶显示器，在驱动板上找不到EEPROM存储器，这并不是说这类驱动板没有EEPROM存储器，而是因为这类驱动板的EEPROM存储器被集成在MCU中若此类驱动板出现软件故障，需要重写MCU中的数据液晶显示器驱动板代换技法液晶显示器驱动板采用双面贴片安装技术，电路元器件紧凑，且型号标注不明确甚至未标注，再加上大部分液晶显示器根本找不到图纸，给查找具体元器件或走线都造成了很大的困难有很多故障即使查找到损坏的元器件或芯片，由于市场上很难买到这些配件，也还是无法修好因此，当驱动板出现故障时，除一些简单故障采用"芯片级"方法维修外，大多采用更换驱动板的方法进行维修，即"板级"维修"板级"维修主要有以下两长城m99 三色比种方法：（1）用液晶显示器"原装驱动板"进行更换这类驱动板在出厂时已写好了驱动程序，因此，可直接进行更换这种代换方法的缺点是：原厂驱动板价格较高，不易购买，且驱动板不通用，一种驱动板一般只能适应一种液晶显示器例如，AOC LM729液晶显示器的驱动板只能用于LM729液晶显示器，不能用于其他显示器的维修因此，在日常代换时一般不采用这种方法进行代换（2）用"通用驱动板"（也称"万能驱动板"）进行代换目前，市场上这类驱动板较多，尽管这种"通用驱动板"所用元器件与"原装驱动板"不一致，但通过简单地连接线路，再用编程器向"通用驱动板"写人不同的面板驱动程序（购买编程器时会随机送面板驱动程序光盘），即可适应不同的液晶面板，通用性很强，而且维修成本也不高（价格比"原装驱动板"要低得多。

康佳液晶电视的电源板常见故障有哪些呢？基本的电路待机,遇到电路待机我们怎么去处理呢？下面将由快益修为大家详细分析康佳液晶电视里面电源板等系列问题,这次涉及电路喔！不是简单的表面故障,内容比较专业枯燥,希望大家有耐心看。

一、康佳液晶电视电源板常见故障现象：第一大故障：电路待机（1）无＋5V电压输出；（2）＋5V电压在3V左右波动；（3）＋5V输出电压只有＋4V 图1第二大故障：PFC电路图4/5（1）更换PFC电路部分元件后,PFC电压高达500V；（2）开机烧保险；第三大故障：开／待机控制电路＋5V电压正常,但无＋12V和＋24V电压输出。

图2/3二、康佳液晶电视电源板检修方法：第一种维修方法：（1）检查待机电源电路,发现IC1的⑤-⑧脚电压为0V,经查限流电阻RB 13端头焊接部分已脱焊。

建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻,以免再次损坏。

（2）空载试机,＋5V电压仍较低,这说明故障在待机电源部分。

检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ）,发现DB5击穿,换新后故障排除另外,该电路中稳压二极管DB5（20V）,DB10（33V）,DB8（10V ）易损坏,其故障现象多表现为＋5V电压在＋4V左右波动。

（3）空载试机,＋5V电压仍较低,这说明故障在待机电源部分。

直观检查发现＋5V滤波电容CB7、CB8已鼓包,换新后故障排除。

第二种维修方法：（1）该电源板原是保险管熔断,开关管QF5、QF6击穿,将这些损坏元件更换后开机,测得C5两端电压高达500V,立即关机。

PFC 电压高,说明PFC振荡块IC2的稳压控制电路有故障。

IC2的①-②脚为稳压取样控制端,重点检查这两脚外接元件,发现①脚外接电阻RF12开路,换新后故障排除。

（2）检查发现开关管QF5击穿,但换新后又再次损坏,对该部分电路中的其他易损件QF6,QF3,QF4,C5等进行检查,发现C5容量变小,换新后故障排除；开机后,光栅闪烁。

液晶电视电源板维修方法液晶电视电源板是电视的重要组件之一，负责提供稳定的电源给液晶电视的其他部分。

如果电源板出现故障，整个电视就无法正常运行。

以下是液晶电视电源板维修的一般方法：1. 检查电源插头和电源线是否正常连接。

有时，电源插头可能没有插入到电源插座中，或者电源线可能损坏造成电源板无法正常工作。

检查这些连接并确保它们正常。

2. 检查电源开关和开关电源线。

有时，电源开关可能损坏，或者开关电源线可能松动。

检查开关是否正常工作，并确保开关电源线连接紧固。

3. 检查电源板上的保险丝。

保险丝是一种保护电路的安全装置，如果过电流流过电源板，保险丝会熔断从而避免进一步的电路损坏。

检查保险丝是否完好无损，如果有熔断，更换为相同型号的新保险丝。

4. 检查电源板上的电容器。

电容器是存储电能的元件，如果电容器损坏，电源板就无法正常工作。

使用万用表进行电容器测试，如果电容器数值不正常，需要更换新的电容器。

5. 检查电源板上的变压器。

变压器是电源板中的核心元件，负责将输入电压转换为电视所需的合适电压。

如果变压器出现故障，电源板就无法提供稳定的电压。

使用万用表测试变压器的输出电压，如果输出不正常，需要更换新的变压器。

6. 检查电源板上的电阻和二极管。

电阻和二极管是电源板常见的元件，负责控制电流和电压的流动。

使用万用表测试电阻和二极管的数值，如果数值不正常，需要更换相应元件。

7. 检查电源板上的集成电路。

集成电路是电源板中的重要元件，负责控制电源板的各个功能。

如果集成电路损坏，电源板可能无法正常工作。

使用万用表测试集成电路的正常工作情况，如果有问题，需要更换新的集成电路。

8. 在检查和更换电源板元件时，建议使用适当的工具和技巧，以避免损坏其他电视部件。

需要注意的是，电源板是液晶电视中较为复杂的部件之一，如果不具备维修经验和相关知识，建议将电视送回给专业的维修技术人员进行检修和维修。

维修液晶电视电源板需要一定的专业知识和技巧，以避免进一步损坏电视或导致个人受伤。
