ｐｒｏｅ爆炸图制作教程作者：林雪ＱＱ：２２２６７３８９ｐｒｏｅ爆炸图制作方法１．打开一个已经组装完成的组件。
２调整好组件视角，以便以后分解能看清每个零件３按“重定向视图按钮”，弹出“方向”对话框５按“已保存的视图”旁的箭头，在“名称”栏中随便输入一个名称，保存，确定按“已保存的视图列表”按钮，查看一下，是否已经有刚新建的视图６按视图管理器按钮，打开视图管理器按“新建”，在反色框中随便建立一个名称，按回车确定我之前已建立了“１２３”７也可以双击“缺省分解”看一下，但这显然不是我们想要的效果８选中新建的“１２３”，然后按下方的“属性”按钮按“编辑位置”按钮９在分解位置对话框中，“按运动参照”下拉菜单，选择“平面法向”，再选取视图上要使零件移动方向一个图元平面，这里可以是箱体的平面，也可以是端盖的平面。
只要是移动方向的平面就可以１０点选要移动的零件，就可以沿刚选取的平面的法向移动到任意位置１１如果要几个零件同时移动，按“优先选项”按钮，在弹出的选项框里选择“移动多个”，关闭１２按住ＣＴＥＬ键，分别选取４个螺钉，按中键确定。
再选取刚选中的螺钉中任意一个，便可同时移动到想要到的位置。
这样做可提高效率。
但更重要的是可让４个螺钉在移动后仍保持在同１平面上１３按以上方法可把要在此方向要移出的零件分别移出１４按“运动参照”下的箭头，再选取要使零件移动方向另一个图元平面１５点选要移动的零件，即可延刚选取的图元平面法向移动１６按以上方法可移动５个方向的零件１７全部移动完毕后，按“确定”再按视图管理器左下角“切换至垂直视图”按钮１８请注意！！！，此步非常关键！按“编辑”按钮，点选“保存”。
很多网友做到前１步以为按“确定”就完成了。
其实ＰＲＯＥ并没保存之前的操作，以致以后在绘图中无法导入分解图１９关闭视图管理器，保存当前视图２０新建绘图在新建绘图图框点右键选“插入普通视图”２２在屏幕上点选放置位置后弹出“绘图视图”对话框，在“模型视图名”选取前面建立的“ＬＳ”，按应用２２按“视图状态”，选中“视图中的分解元件”选项，在旁边的下拉菜单中选中前面建立的“１２３”名称２３按确定，即可在绘图中得到爆炸图，然后调整比例和位置，就可以打印了同时，因本人水平有限，难免会有错误，欢迎指正，谢谢！希望此教程对各位学习ｐｒｏｅ有些许帮助２４如果想取消分解，双击视图，在弹出的“绘图视图”对话框中，点选“视图状态”，取消“视图中的分解元件”选项。
Pro/Engineer Drawing 装配图中的爆炸视图
作者：佚名文章来源：不详点击数： 1 更新时间：2006-6-20
内容摘要:对于装配图，我们可以在图纸中建立它的爆炸形式。
如果在装配模型中已经建立爆炸形式，我们可以使用Saved Views 来保存其形式，然后在图纸中读取。
1 建立爆炸视图To Create an Exploded View 选择VIEWS-Add View
对于装配图，我们可以在图纸中建立它的爆炸形式。
如果在装配模型中已经建立爆炸形式，我们可以使用Saved Views 来保存其形式，然后在图纸中读取。
· 4.3.1 建立爆炸视图To Create an Exploded View
1.选择VIEWS-Add View
2.注意选择Exploded，
3.点击Done .
4.选择视图位置
5.选择爆炸形式
6.定义放置方法
· 4.3.2 修改爆炸
1.选择VIEW MODIFY > Mod Explode.
2. 选取视图，出现菜单：
3.分别为：
∙建立新爆炸形式
∙设置当前爆炸形式
∙复制爆炸形式
∙重新定义爆炸形式。
ProeCreo爆炸图制作⽅法
Proe爆炸图创建⽅法，各个版本略有不同，这⾥以proe5.0为例把步骤给⼤家梳理⼀下。
这⾥以深沟球轴承为例。
请输⼊图⽚描述
1.在proe装配组件中点击【视图】-【视图管理器】或者直接点击如图所⽰的按钮，切换功能标签到【分解】
请输⼊图⽚描述
请输⼊图⽚描述
2.新建分解视图，命名为zhoucheng , 并点“属性”切换对话框
请输⼊图⽚描述
3.编辑分解位置
请输⼊图⽚描述
4.平移零件，选择⼀个或多个（ctrl）对象，然后⿏标放在⽩⾊的坐标系某个轴上，轴显⽰为红⾊即可拖拽
请输⼊图⽚描述
请输⼊图⽚描述
5.旋转零件，选择零件同上，然后点击如图旋转图标，这时会提⽰选择旋转轴，⿏标靠近边界即可加亮，点击即选中
请输⼊图⽚描述
请输⼊图⽚描述
6. 偏移线，可以⽤引线来表达分解关系
7. 点击勾号，出现如下对话框，再点击<<
8. 保存分解视图
请输⼊图⽚描述
9.取消分解视图
我们可以快速切换原始状态和分解状态
请输⼊图⽚描述。

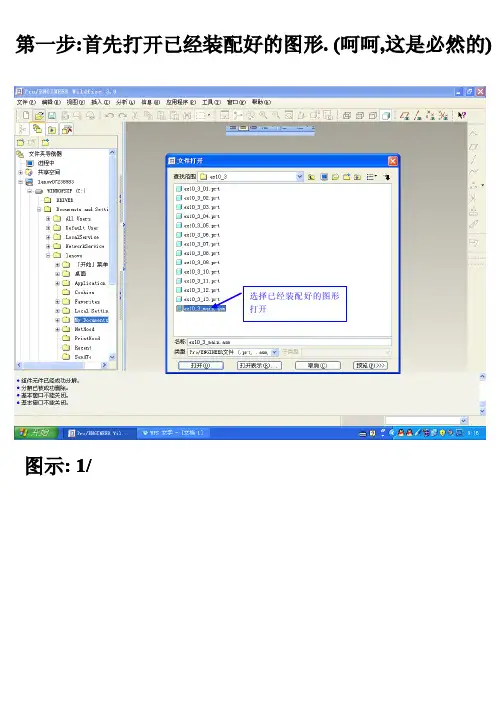

第一步:首先打开已经装配好的图形.(呵呵,这是必然的)
选择已经装配好的图形
打开
图示:1/
第二步:打开图形以后,调整图形的三维显示.
(显示的目的是让图形爆炸后看的更直观)
点对话框
点"
已保存的视图
"如图A
输入名称
保存确定。
图A 第三步
点击"已保存的
视图"出现如图
A 所示
点新建
Exp0001可以自己更改名称回车
关闭
第四步
点新建如
图B
新建一个工程图界面，插入
绘图视图
出如下对话框确定选取试图放置中心．第五步
在模型视图中选择上面建立的视图名称
应用即可第六步
选择＂视图状态＂选中＂视图中的分解元件＂
关闭
第七步
具体如下
结果
若想让图形不分解：双击图形绘制视图对话框选择＂视图状态＂将＂视图中的分解元件＂选取前建立的名称
确定后图形合并．
第八步。
抓住元件任意拖放各种爆炸图制作方法全军覆没
不再需要分解视图，不再需要编辑位置，
不再需要选择运动参照方式，更不需要保存分解状态。
只要抓住元件，就可以要你想要的爆炸图了。
打开装配模型文件。
如果觉得这个缺省视图方向不是自己喜欢的工程图视图方向，调整一下。
在[视图]下拉菜单下单击[视图管理器]，
单击[编辑]-[保存]，视图名称定义为favorite_view，
单击[确定]，关闭[视图管理器]，保存装配模型文件。
如果你只在意将来工程图中元件的位置而不在意其视图方向，以上过程可以省略。
这一过程只是通过调整组件视图方向达到调整元件视图方向的目的，
对元件在工程图中的位置调整完全没有影响。
新建绘图文件，插入普通模型视图。
模型视图方向为缺省方向。
双击[模型视图名]中的favorite_view, 视图方向调整为上述自定义方向。
单击[应用]，在[视图状态]中勾选[视图中的分解元件]，
单击[定制分解状态]，系统要求选择元件。
此时，左键抓住任一元件，拖移到任意位置，再击左键放下。
全部元件调整到合适位置后，[分解位置]对话框中单击[确定]，[菜单管理器]中单击[完成/
返回]，
关闭[绘图视图]对话框，即可进行球标标注。
第14讲爆炸图1.装配体爆炸图（自学）（1）装配模式下的视图打开主菜单『视图』－『视图管理器』，如图2-1所示。
（2）装配爆炸图在一些产品说明书或需要进行产品演示的场合，为了说明产品的零件组成及其装配结构关系，经常需要使用分解图。
在Pro/ENGINEER Wildfire组件工作环境中，单击菜单【视图】→【分解】→【分解视图】选项，图形窗口中的组件模型则呈分解状态，调整各零件的位置，即可完成组件模型的分解图。
打开已经建立完毕的组件模型，单击菜单【视图】→【分解】→【分解视图】选项，图形窗口中的组件模型按系统默认的分解位置显示分解图。
单击菜单【视图】→【分解】→【编辑位置】选项，打开如图2-2所示的〖分解位置〗对话框，使用该对话框，可实现对分解图中零件位置的调整。
该对话框中各功能选项的意义说明如下。
选取的元件：首先选择一运动参照，然后单击该栏中的选取对象按钮，然后在组件模型中选择要在参照方向上移动的零件。
运动类型：该栏下面列出零件或组件的各种移动方式。
平移：定义平移方向后，拖动鼠标直接移动零件或组件。
复制位置：复制选择零件的分解位置。
缺省分解：在系统默认的分解位置放置选择的零件或组件。
重置：重新放置选择的零件或组件的位置。
运动参照：该栏供用户选择零件或组件移动的参照类型来定义方向，有如下几种： 视图平面：选择当前视图平面作为移动参照。
选取平面：选择一个平面作为移动参照。
图元/边：选择零件或组件的边、基准轴作为移动参照。
平面法向：选择一平面，该平面的法线方向作为移动参照。
2点：选择两个端点或基准点，以其连线方向作为移动参照。
坐标系：选择基准坐标系的X、Y、Z轴作为移动参照。
运动增量：该栏显示零件或组件相对移动的尺寸增量。
位置：该栏显示零件或组件相对移动的相关尺寸变化量。
（3）装配偏距线在分解图中建立零件的偏距线，可清楚地表示零件间的位置关系。
经常用此方法制作产品说明书中的一些插图，下图为使用偏距线标注零件安装位置的实例。
只需五分钟搞定装配图到二维爆炸图。
首先选择自己能够表达自己想要的视图或是方向。
（这可以在定向视图中进行定义，而且该视图也是之后导入到工程图中所要呈现的视图）
第二：单机视图下拉菜单的视图管理按钮，在这新建一个爆炸视图，
第三：选择要移动的零件，就会出现一个黑点和三个红线坐标，表明分别可以沿三个方向移动，
第四：最后要在视图管理菜单下的编辑里保存爆炸视图（为了后续在工程图中使用）
第五：新建绘图之后，其他的都和工程图一样了（除了在视图类型中要选择之前我们定义好的定向视图，在视图状态要选择分解视图）。
爆炸图的制作方法目录一打开三维数模 (2)二三维数模定向 (3)三三维数模分解 (5)四制作二维工程图。
(9)爆炸图的制作方法一打开三维数模1,可以用PRO/E打开的文件类型：**.prt;**.asm*;*.stp，如果非以上格式，需要转换为STP格式。
2,打开方法：文件→打开→文件存放的位置→（如果为STP格式，需要选择“所有文件”）→打开。
3，打开后显示如下：直接单击“确定”即可打开该三维数模。
二三维数模定向1,将三维数模移动到适当位置。
操作方法为:用滚轮滚动来放大与缩小,同时按住左键和滚轮可以旋转。
2，关闭不必要的参考点、线、面。
操作方法为：单击以下图标。
3，选择一个正视图参考面。
例如模型本身的FRONT,如果没有则需要自己根据实际情况建立。
操作方法为：A,单击草绘→选择一个平面→草绘，此时该平面则正视与屏幕。
B,退出草绘状态，单击右下角的图标，退出草绘。
C,保存正视图，单击图标→方向→保存的视图→输入名称→保存→确定。
4，进入视图管理器为三维数模重新定向。
操作方法为：单击视图管理器→定向→新建→重命名→编辑→重定义→类型→动态定向→输入H:28 V:-45→确定。
注意：重命名后按“ENTER”即可。
三三维数模分解1，进入视图管理器分解三维数模。
操作方法为：单击视图管理器→分解→新建→重命名→（方法一：编辑→编辑位置）→（方法二：属性→编辑位置）→进入可分解状态。
注意：重命名后按“ENTER”即可。
2，编辑三维数模位置。
A，根据模型树的内容熟悉零件号和各零件的位置，预估各零件摆放的位置。
B,将零件移动到合适的位置。
选取零件方法一：在模型树中选取各要移动的零件，按住“CTRL”可以同时选中多个零件；选取零件方法二：利用鼠标左键直接选中各要移动的零件，按住“CTRL”可以同时选中多个零件。
然后利用控制点将零件移动到合适的位置。
必要时要利用参照的面、线来移动零件。
3，绘制偏移线。
A,将所有零件都移动到合适位置后，单击偏移线进入编辑状态，直接选取偏移线的起点和终点对应的曲面，则自动生成偏移线。
使用Creo制作发电机爆炸图
1、打开视图。
打开要进行爆炸图制作的装配体。
2、制作分解图。
点击视图-分解图，进行默认分解。
该分解视图默认将所有零件分解。
点击视图管理器，进行分解视图的编辑
4、查看分解状态。
选择分解-编辑-切换分解状况，出现分解状况菜单，可以看到默认情况下的零部件全部为分解状态
在左侧模型树里直接点击不需要进行分解的部件，后边“分解”相应更改为“取消分解”。
编辑完成后，点击“分解状况”菜单栏中完成，取消分解的部件以整体的方式分解——图示转子、整流桥、接线板组件等均取消分解。
6、编辑部件位置
点击视图管理器，选择分解-编辑-编辑位置，或者直接选择工具栏中编辑位置选项，进入位置编辑界面。
选择要进行移动或旋转的部件，拖动三维球，可以进行移动或旋转。
或者选择参考，按照参考进行移动或旋转，直到合适位置。
点击完成，可以得到合适的爆炸图。
7、旋转合适角度，得到爆炸图。
8、爆炸图输出
新建绘图视图，在相应视图上双击打开绘图制图的编辑对话框，选择视图状态-视图中的分解元件勾选，在视图类型中编辑视图方向到合适的角度和位置。
调整完成后，另存为.dwg格式文件，即得到可在CAXA二维中显示的爆炸图。
如果视图是以着色状态显示的，保存的同时还会输出.png格式的图片。
