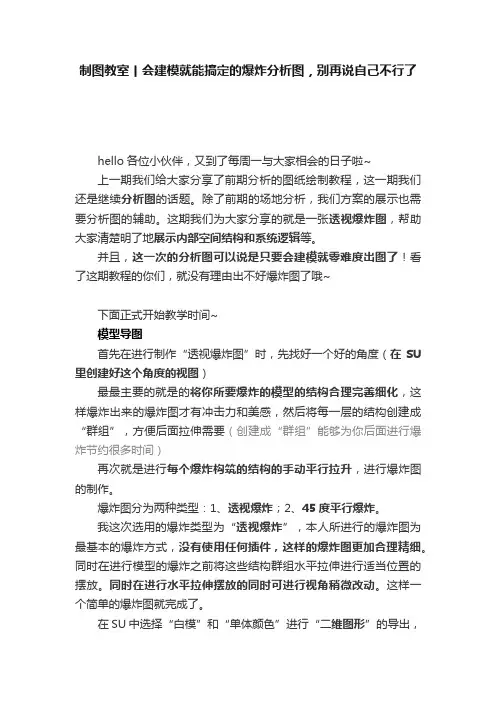

制图教室丨会建模就能搞定的爆炸分析图,别再说自己不行了hello各位小伙伴,又到了每周一与大家相会的日子啦~上一期我们给大家分享了前期分析的图纸绘制教程,这一期我们还是继续分析图的话题。
除了前期的场地分析,我们方案的展示也需要分析图的辅助。
这期我们为大家分享的就是一张透视爆炸图,帮助大家清楚明了地展示内部空间结构和系统逻辑等。
并且,这一次的分析图可以说是只要会建模就零难度出图了!看了这期教程的你们,就没有理由出不好爆炸图了哦~下面正式开始教学时间~模型导图首先在进行制作“透视爆炸图”时,先找好一个好的角度(在SU 里创建好这个角度的视图)最最主要的就是的将你所要爆炸的模型的结构合理完善细化,这样爆炸出来的爆炸图才有冲击力和美感,然后将每一层的结构创建成“群组”,方便后面拉伸需要(创建成“群组”能够为你后面进行爆炸节约很多时间)再次就是进行每个爆炸构筑的结构的手动平行拉升,进行爆炸图的制作。
爆炸图分为两种类型:1、透视爆炸;2、45度平行爆炸。
我这次选用的爆炸类型为“透视爆炸”,本人所进行的爆炸图为最基本的爆炸方式,没有使用任何插件,这样的爆炸图更加合理精细。
同时在进行模型的爆炸之前将这些结构群组水平拉伸进行适当位置的摆放。
同时在进行水平拉伸摆放的同时可进行视角稍微改动。
这样一个简单的爆炸图就完成了。
在SU中选择“白模”和“单体颜色”进行“二维图形”的导出,同时也导出“阴影”模型的“二维图形”下面是我们导出备用的底图:“白膜” “阴影” “单体颜色”三张图简单的后期处理将导出的图导入PS,选择好需要填充的颜色。
这里我选择了灰色、黑色、红色三种颜色。
然后将自己所选择的颜色填充上去。
将“树”和“人物”的素材添加上去,丰富场地氛围再将导出的二维图形“阴影”导出PS叠加上去,选择“正片叠底”最后将图中重要的“节点”用圆圈圈出来。
最后一张漂亮的爆炸图就完成了。

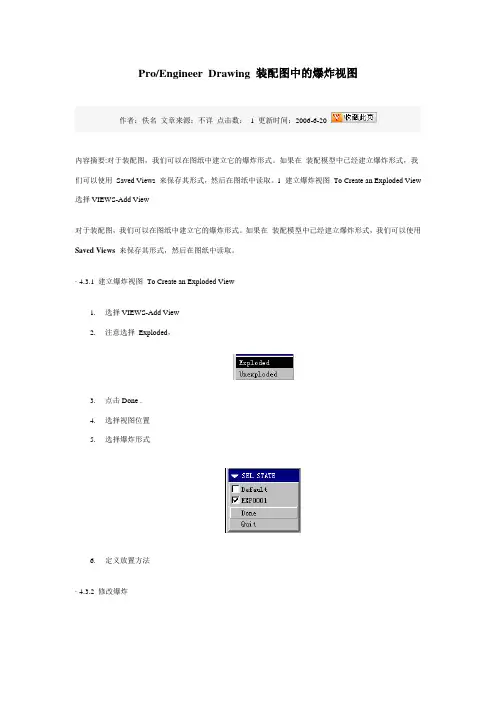

Pro/Engineer Drawing 装配图中的爆炸视图
作者:佚名文章来源:不详点击数: 1 更新时间:2006-6-20
内容摘要:对于装配图,我们可以在图纸中建立它的爆炸形式。
如果在装配模型中已经建立爆炸形式,我们可以使用Saved Views 来保存其形式,然后在图纸中读取。
1 建立爆炸视图To Create an Exploded View 选择VIEWS-Add View
对于装配图,我们可以在图纸中建立它的爆炸形式。
如果在装配模型中已经建立爆炸形式,我们可以使用Saved Views 来保存其形式,然后在图纸中读取。
· 4.3.1 建立爆炸视图To Create an Exploded View
1.选择VIEWS-Add View
2.注意选择Exploded,
3.点击Done .
4.选择视图位置
5.选择爆炸形式
6.定义放置方法
· 4.3.2 修改爆炸
1.选择VIEW MODIFY > Mod Explode.
2. 选取视图,出现菜单:
3.分别为:
∙建立新爆炸形式
∙设置当前爆炸形式
∙复制爆炸形式
∙重新定义爆炸形式。

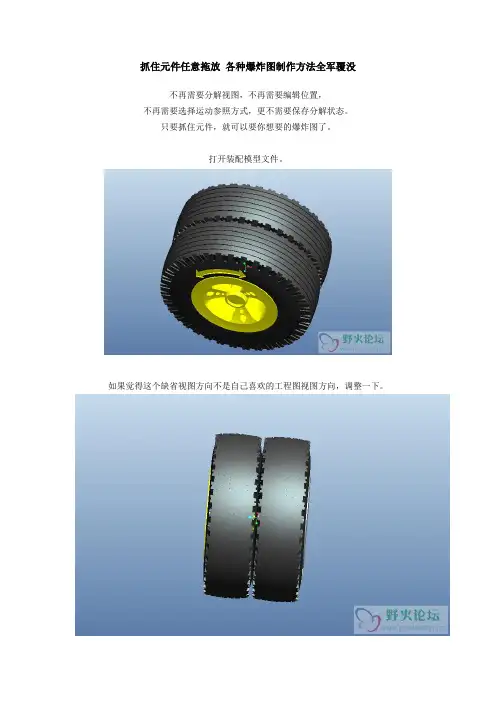

抓住元件任意拖放各种爆炸图制作方法全军覆没
不再需要分解视图,不再需要编辑位置,
不再需要选择运动参照方式,更不需要保存分解状态。
只要抓住元件,就可以要你想要的爆炸图了。
打开装配模型文件。
如果觉得这个缺省视图方向不是自己喜欢的工程图视图方向,调整一下。
在[视图]下拉菜单下单击[视图管理器],
单击[编辑]-[保存],视图名称定义为favorite_view,
单击[确定],关闭[视图管理器],保存装配模型文件。
如果你只在意将来工程图中元件的位置而不在意其视图方向,以上过程可以省略。
这一过程只是通过调整组件视图方向达到调整元件视图方向的目的,
对元件在工程图中的位置调整完全没有影响。
新建绘图文件,插入普通模型视图。
模型视图方向为缺省方向。
双击[模型视图名]中的favorite_view, 视图方向调整为上述自定义方向。
单击[应用],在[视图状态]中勾选[视图中的分解元件],
单击[定制分解状态],系统要求选择元件。
此时,左键抓住任一元件,拖移到任意位置,再击左键放下。
全部元件调整到合适位置后,[分解位置]对话框中单击[确定],[菜单管理器]中单击[完成/
返回],

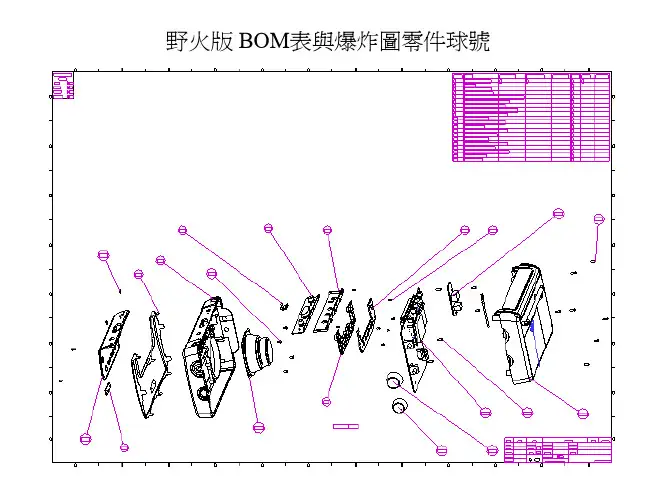

关闭[绘图视图]对话框,即可进行球标标注。

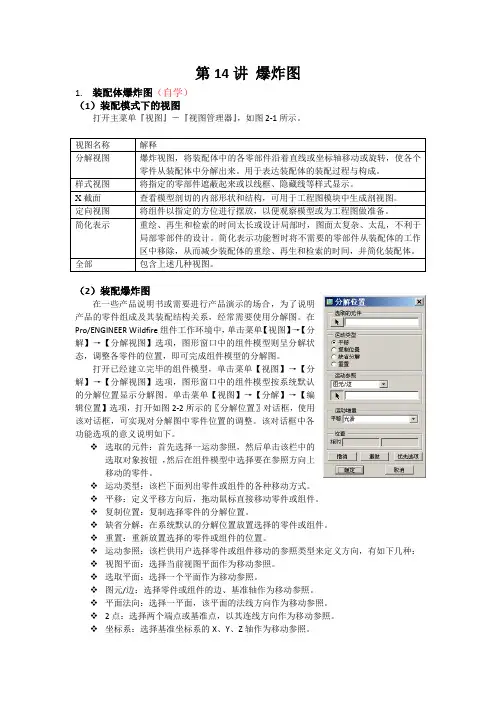

第14讲爆炸图1.装配体爆炸图(自学)(1)装配模式下的视图打开主菜单『视图』-『视图管理器』,如图2-1所示。
(2)装配爆炸图在一些产品说明书或需要进行产品演示的场合,为了说明产品的零件组成及其装配结构关系,经常需要使用分解图。
在Pro/ENGINEER Wildfire组件工作环境中,单击菜单【视图】→【分解】→【分解视图】选项,图形窗口中的组件模型则呈分解状态,调整各零件的位置,即可完成组件模型的分解图。
打开已经建立完毕的组件模型,单击菜单【视图】→【分解】→【分解视图】选项,图形窗口中的组件模型按系统默认的分解位置显示分解图。
单击菜单【视图】→【分解】→【编辑位置】选项,打开如图2-2所示的〖分解位置〗对话框,使用该对话框,可实现对分解图中零件位置的调整。
该对话框中各功能选项的意义说明如下。
选取的元件:首先选择一运动参照,然后单击该栏中的选取对象按钮,然后在组件模型中选择要在参照方向上移动的零件。
运动类型:该栏下面列出零件或组件的各种移动方式。
平移:定义平移方向后,拖动鼠标直接移动零件或组件。
复制位置:复制选择零件的分解位置。
缺省分解:在系统默认的分解位置放置选择的零件或组件。
重置:重新放置选择的零件或组件的位置。
运动参照:该栏供用户选择零件或组件移动的参照类型来定义方向,有如下几种: 视图平面:选择当前视图平面作为移动参照。
选取平面:选择一个平面作为移动参照。
图元/边:选择零件或组件的边、基准轴作为移动参照。
平面法向:选择一平面,该平面的法线方向作为移动参照。
2点:选择两个端点或基准点,以其连线方向作为移动参照。
坐标系:选择基准坐标系的X、Y、Z轴作为移动参照。
运动增量:该栏显示零件或组件相对移动的尺寸增量。
位置:该栏显示零件或组件相对移动的相关尺寸变化量。
(3)装配偏距线在分解图中建立零件的偏距线,可清楚地表示零件间的位置关系。
经常用此方法制作产品说明书中的一些插图,下图为使用偏距线标注零件安装位置的实例。
只需五分钟搞定装配图到二维爆炸图。
首先选择自己能够表达自己想要的视图或是方向。
(这可以在定向视图中进行定义,而且该视图也是之后导入到工程图中所要呈现的视图)

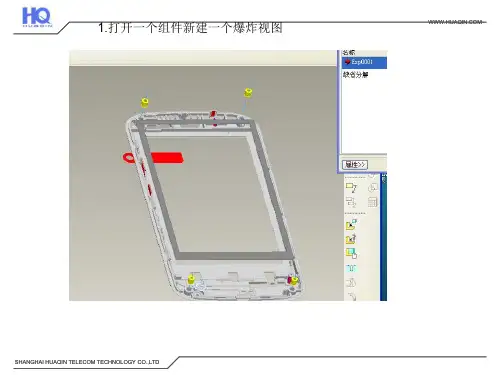

第二:单机视图下拉菜单的视图管理按钮,在这新建一个爆炸视图,
第三:选择要移动的零件,就会出现一个黑点和三个红线坐标,表明分别可以沿三个方向移动,
第四:最后要在视图管理菜单下的编辑里保存爆炸视图(为了后续在工程图中使用)
第五:新建绘图之后,其他的都和工程图一样了(除了在视图类型中要选择之前我们定义好的定向视图,在视图状态要选择分解视图)。
爆炸图的制作方法目录一打开三维数模 (2)二三维数模定向 (3)三三维数模分解 (5)四制作二维工程图。
(9)爆炸图的制作方法一打开三维数模1,可以用PRO/E打开的文件类型:**.prt;**.asm*;*.stp,如果非以上格式,需要转换为STP格式。
2,打开方法:文件→打开→文件存放的位置→(如果为STP格式,需要选择“所有文件”)→打开。
3,打开后显示如下:直接单击“确定”即可打开该三维数模。
二三维数模定向1,将三维数模移动到适当位置。
操作方法为:用滚轮滚动来放大与缩小,同时按住左键和滚轮可以旋转。
2,关闭不必要的参考点、线、面。
操作方法为:单击以下图标。
3,选择一个正视图参考面。
例如模型本身的FRONT,如果没有则需要自己根据实际情况建立。
操作方法为:A,单击草绘→选择一个平面→草绘,此时该平面则正视与屏幕。
B,退出草绘状态,单击右下角的图标,退出草绘。
C,保存正视图,单击图标→方向→保存的视图→输入名称→保存→确定。
4,进入视图管理器为三维数模重新定向。
操作方法为:单击视图管理器→定向→新建→重命名→编辑→重定义→类型→动态定向→输入H:28 V:-45→确定。
注意:重命名后按“ENTER”即可。
三三维数模分解1,进入视图管理器分解三维数模。
操作方法为:单击视图管理器→分解→新建→重命名→(方法一:编辑→编辑位置)→(方法二:属性→编辑位置)→进入可分解状态。
注意:重命名后按“ENTER”即可。
2,编辑三维数模位置。
A,根据模型树的内容熟悉零件号和各零件的位置,预估各零件摆放的位置。
B,将零件移动到合适的位置。
选取零件方法一:在模型树中选取各要移动的零件,按住“CTRL”可以同时选中多个零件;选取零件方法二:利用鼠标左键直接选中各要移动的零件,按住“CTRL”可以同时选中多个零件。
然后利用控制点将零件移动到合适的位置。
必要时要利用参照的面、线来移动零件。
3,绘制偏移线。
A,将所有零件都移动到合适位置后,单击偏移线进入编辑状态,直接选取偏移线的起点和终点对应的曲面,则自动生成偏移线。
proe爆炸图制作教程作者:林雪
QQ:22267389
proe爆炸图制作方法
1.打开一个已经组装完成的组件。
2调整好组件视角,以便以后分解能看清每个零件
3按“重定向视图按钮”,弹出“方向”对话框
5按“已保存的视图”旁的箭头,在“名称”栏中随便输入一个名称,保存,确定
按“已保存的视图列表”按钮,查看一下,是否已经有刚新建的视图
6按视图管理器按钮,打开视图管理器
按“新建”,在反色框中随便建立一个名称,按回车确定我之前已建立了“123”
7也可以双击“缺省分解”看一下,但这显然不是我们想要的效果
8选中新建的“123”,然后按下方的“属性”按钮按“编辑位置”按钮
9在分解位置对话框中,
“按运动参照”下拉菜单,选择“平面法向”,再选取视图上要使零件移动方向一个图元平面,这里可以是箱体的平面,
也可以是端盖的平面。
只要是移动方向的平面就可以
10点选要移动的零件,就可以沿刚选取的平面的法向移动到任意位置
11如果要几个零件同时移动,
按“优先选项”按钮,在弹出的选项框里选择“移动多个”,关闭
12按住CTEL键,分别选取4个螺钉,按中键确定。
再选取刚选中的螺钉中任意一个,
便可同时移动到想要到的位置。
这样做可提高效率。
但更重要的是可让4个螺钉在移动后仍保持在同1平面上
13按以上方法可把要在此方向要移出的零件分别移出
14按“运动参照”下的箭头,
再选取要使零件移动方向另一个图元平面
15点选要移动的零件,即可延刚选取的图元平面法向移动
16按以上方法可移动5个方向的零件
17全部移动完毕后,按“确定”
再按视图管理器左下角“切换至垂直视图”按钮
18请注意!!!,此步非常关键!
按“编辑”按钮,点选“保存”。
很多网友做到前1步以为按“确定”就完成了。
其实PROE并没保存之前的操作,以致以后在绘图中无法导入分解图
19关闭视图管理器,保存当前视图
20新建绘图
在新建绘图图框点右键选“插入普通视图”
22在屏幕上点选放置位置后弹出“绘图视图”对话框,在“模型视图名”选取前面建立的“LS”,按应用
22按“视图状态”,选中“视图中的分解元件”选项,在旁边的下拉菜单中选中前面建立的“123”名称
23按确定,即可在绘图中得到爆炸图,然后调整比例和位置,就可以打印了
同时,因本人水平有限,难免会有错误,欢迎指正,谢谢!
希望此教程对各位学习proe有些许帮助
24如果想取消分解,双击视图,
在弹出的“绘图视图”对话框中,
点选“视图状态”,取消“视图中的分解元件”选项。
