(仅供参考)PROE爆炸图教程

20.用EXCEL開啟RD46-TEST.TXT
點下一步
繪製間格線 20.用EXCEL開啟RD46-TEST.TXT
21.即可產生零件表如下
14.自動展開零件表(先選table-repeat region)(在選switch syms) 2 1
15.零件表展開後發現相同的零件卻重覆展開在零件表上
點選Attribute再點擊欲修改 參數 之表格
16.設定參數解決 重覆名稱問題
選No Duplicates
17.BOM表上的數量與名稱調整後正常顯示
18.自動產生零件號碼球 2
選菜單Set Region後再 點擊要生成號碼球的零件表
1
菜單Table-->BOM Balloons
18.自動產生零件號碼球 自動產生零件號碼球
1.選Create Balloon 2.點擊零件表區
3.爆炸圖區即可自動生成零件號碼球
19.將零件表儲存成通用的Excel檔案格式 1.點擊激活零件表後 2.選菜單Table>Save Table>As Text File… 存成檔名為 Rd46_test.TXT
8.點取表格按鈕製作零件表格
9.第一列輸入正常格式的序號 品名 數量等…
10.第二列設定為重複區域
11.選add設定重複區域如圖示紅色框
12.在重複區域裡輸入參數 先用滑鼠左鍵點擊欲輸入參數的空格,再按右鍵選取菜單 的report parameter
13.輸入重複零件表格-序號(index) 品名(part name) 數量 (Q`TY) 的對應參數
野火版 BOM表與爆炸零件拉到適當位置如圖示
3.將爆炸圖狀態儲存成exp0001爆炸圖狀態
4.打開2D工程圖檔,插入 一個新的頁面

选择已保存的33视 图，单击应用
选择比例，定制 比例为1，应用
选择 视图状态，勾选视图中 的分解元件，在组件分解状 态栏中选择BAOZHATU，应 用，得到下图，关闭。
选择消隐视图，可以得到消隐后的爆炸视图，如下图：
单击 文件-储存副本
选择你要储存的路径，在类型栏中 选择DWG格式，储存好的DWG文 件可以导入AUTO CAD中进行编辑
PROE中爆炸图的制做过程
爆炸图 需要使用的到软件：

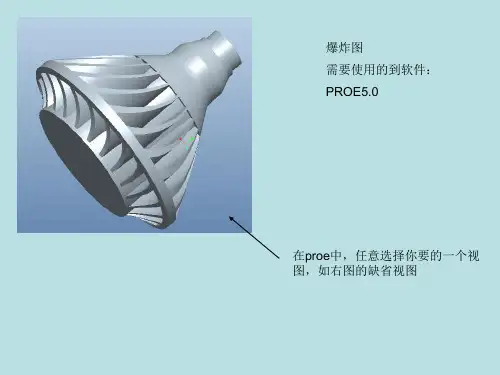

PROE5.0
在proe中，任意选择你要的一个视 图，如右图的缺省视图
单击视图管理器，切换到分解，新 建一个分解视图，命名为baozhatu 并保存该分解视图
邮件baozhatu，单击 编辑位置，然后左键 选取需要移动的部件
左键选取要移动的部件，如右图示，选中的料件会红色的线框，中间有一个黑色的点， 黑色点上有一个三维坐标白线，分别代表你要移动的方向，如图示；将鼠标放在任意 一条白线上，白线的颜色会变成灰色，此时按住左键，你所选取的料件就可以沿着灰 色坐标线的方向拉动了，如下图所示：
按照上述的方法，将 组件的各个部分爆炸 出来，爆炸图的依据 必须是按照组装的顺 序进行爆炸，将所有 的组件按照组装的顺 序进行爆炸之后就可 以得到左边的视图， 即为该组件的爆炸视 图。
Ctrl+N 新建一个绘图文件， 不要使用缺省模下视图

ｐｒｏｅ爆炸图制作教程作者：林雪ＱＱ：２２２６７３８９ｐｒｏｅ爆炸图制作方法１．打开一个已经组装完成的组件。

２调整好组件视角，以便以后分解能看清每个零件３按“重定向视图按钮”，弹出“方向”对话框５按“已保存的视图”旁的箭头，在“名称”栏中随便输入一个名称，保存，确定按“已保存的视图列表”按钮，查看一下，是否已经有刚新建的视图６按视图管理器按钮，打开视图管理器按“新建”，在反色框中随便建立一个名称，按回车确定我之前已建立了“１２３”７也可以双击“缺省分解”看一下，但这显然不是我们想要的效果８选中新建的“１２３”，然后按下方的“属性”按钮按“编辑位置”按钮９在分解位置对话框中，“按运动参照”下拉菜单，选择“平面法向”，再选取视图上要使零件移动方向一个图元平面，这里可以是箱体的平面，也可以是端盖的平面。

只要是移动方向的平面就可以１０点选要移动的零件，就可以沿刚选取的平面的法向移动到任意位置１１如果要几个零件同时移动，按“优先选项”按钮，在弹出的选项框里选择“移动多个”，关闭１２按住ＣＴＥＬ键，分别选取４个螺钉，按中键确定。

再选取刚选中的螺钉中任意一个，便可同时移动到想要到的位置。

这样做可提高效率。

但更重要的是可让４个螺钉在移动后仍保持在同１平面上１３按以上方法可把要在此方向要移出的零件分别移出１４按“运动参照”下的箭头，再选取要使零件移动方向另一个图元平面１５点选要移动的零件，即可延刚选取的图元平面法向移动１６按以上方法可移动５个方向的零件１７全部移动完毕后，按“确定”再按视图管理器左下角“切换至垂直视图”按钮１８请注意！！！，此步非常关键！按“编辑”按钮，点选“保存”。

很多网友做到前１步以为按“确定”就完成了。

其实ＰＲＯＥ并没保存之前的操作，以致以后在绘图中无法导入分解图１９关闭视图管理器，保存当前视图２０新建绘图在新建绘图图框点右键选“插入普通视图”２２在屏幕上点选放置位置后弹出“绘图视图”对话框，在“模型视图名”选取前面建立的“ＬＳ”，按应用２２按“视图状态”，选中“视图中的分解元件”选项，在旁边的下拉菜单中选中前面建立的“１２３”名称２３按确定，即可在绘图中得到爆炸图，然后调整比例和位置，就可以打印了同时，因本人水平有限，难免会有错误，欢迎指正，谢谢！希望此教程对各位学习ｐｒｏｅ有些许帮助２４如果想取消分解，双击视图，在弹出的“绘图视图”对话框中，点选“视图状态”，取消“视图中的分解元件”选项。

Thanks
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
3.找到事先做好的2DTELECOM TECHNOLOGY CO.,LTD

4.将表格插入到右下角处，2D图上会自动展开，形成产品清单
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD

SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
7.自动球标可以更改属性，将每个相同数量的零件有几 个在球标中显示出来

球标显示出当前相同零件 个数
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
8.选中右下角的表格，然后点选表菜单-保存表-文本文件

SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
9.新建excel文件打开刚才保存的文本文件

SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
5.点击表菜单-属性-无多重记录，点选完后，右下角菜单将 会出先变化，所有相同的部件将会叠加，然后数量一栏会 显示出相应的数量

SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
6。点击表菜单-BOM球标选项-简单-点击重复区域（就是 那个刚才做好的表格）-创建球标-点选爆炸视图-自动球标 生成
1.打开一个组件新建一个爆炸视图

SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD

2.在2D图模式下，在表菜单工具命令下找到表来自文件这个选项

Pro/ENGINEER Config配置文件设置March 10th, 2008AlexLeave a commentGo to comments在使用Pro/ENGINEER的时候，很多默认的设置都需要在Config里面进行，所以如何进行合理的设置，对整个Pro/ENGINEER工作环境影响是很大的。

那么需要在Config里面设置什么内容呢？其实Config里面就是修改软件启动的默认参数，设置完了以后存在xxxproeWildfire 4.0text 文件目录下。

一般设置如下：一、基准显示：可以设置基准平面、基准轴、基准点、坐标等咚咚的默认显示；∙display_axes no∙display_coord_sys no∙display_planes no∙display_points no∙model_note_display no二、用户模板设置：设置用户默认模型文件模板；∙template_designasm D:proeWildfire4.0pro_stbstempture_file_dirmmks_asm_design.asm.2∙template_sheetmetalpart D:proeWildfire4.0pro_stbstempture_file_dirmmks_sheetmetal_part.prt.2∙template_solidpart D:proeWildfire 4.0pro_stbstempture_file_dirmmks_solid_part.prt.5三、配置目录：工程图Format目录、材料库目录、自定义符号目录、Trail文件目录、注释目录等；∙pro_format_dir D:proeWildfire 4.0pro_stbsFormat_new_dir∙pro_symbol_dir D:proeWildfire 4.0pro_stbssymbol∙pro_note_dir D:proeWildfire 4.0pro_stbsnote_dir∙pro_library_dir D:proeWildfire 4.0pro_stbsProLibs∙pro_catalog_dir D:proeWildfire 4.0pro_stbsProLibs∙tolerance_table_dir D:proeWildfire 4.0pro_stbstol_tables∙format_setup_file D:proeWildfire 4.0pro_stbsdtl_dirformat.dtl∙trail_dir E:ProE 4.0 Work∙pro_font_dir D:proeWildfire 4.0pro_stbsfont_dir四、配置文件：工程图配置文件、模型样式配置文件、格式配置文件、菜单配置文件等；∙system_colors_file D:proeWildfire 4.0pro_stbssyscol.scl∙drawing_setup_file D:proeWildfire 4.0pro_stbsdtl_dirgongchengtu.dtl∙format_setup_file D:proeWildfire 4.0pro_stbsdtl_dirformat.dtl五、自定义快捷键：自己录制了快捷键后需要在Config里面保存一下；六、杂项设置：系统时间格式、公差显示、工程图预览等；∙display_dwg_tol_tags no∙default_dec_places 2∙tol_mode nominal∙smooth_lines yes∙allow_move_view_with_move yes∙todays_date_note_format %yy-%mm-%dd∙save_drawing_picture_file embedPro/ENGINEER工程图打印方法April 1st, 2009AlexLeave a commentGo to comments工程图打印几乎是所有机械工程师都要经历的一个烦恼问题，特别是图纸是在Pro/ENGINEER，UG这些大型工程软件出的。

第一步:首先打开已经装配好的图形.(呵呵,这是必然的)
选择已经装配好的图形
打开
图示:1/
第二步:打开图形以后,调整图形的三维显示.
(显示的目的是让图形爆炸后看的更直观)
点对话框
点"
已保存的视图
"如图A
输入名称
保存确定。

图A 第三步
点击"已保存的
视图"出现如图
A 所示
点新建
Exp0001可以自己更改名称回车
关闭
第四步
点新建如
图B
新建一个工程图界面，插入
绘图视图
出如下对话框确定选取试图放置中心．第五步
在模型视图中选择上面建立的视图名称
应用即可第六步
选择＂视图状态＂选中＂视图中的分解元件＂
关闭
第七步
具体如下
结果
若想让图形不分解：双击图形绘制视图对话框选择＂视图状态＂将＂视图中的分解元件＂选取前建立的名称
确定后图形合并．
第八步。

爆炸图 需要使用的到软件： PROE5.0
在proe中，任意选择你要的一个视 图，如右图的缺省视图
单击视图管理器，切换到分解，新 建一个分解视图，命名为baozhatu 并保存该分解视图
邮件baozhatu，单击 编辑位置，然后左键 选取需要移动的部件
左键选取要移动的部件，如右图示，选中的料件会红色的线框，中间有一个黑色的点， 黑色点上有一个三维坐标白线，分别代表你要移动的方向，如图示；将鼠标放在任意 一条白线上，白线的颜色会变成灰色，此时按住左键，你所选取的料件就可以沿着灰 色坐标线的方向拉动了，如下图所示：
选择已保存的33视 图，单击应用
选择比例，定制 比例为1，应用
选择 视图状态，勾选视图中
的分解元件，在组件分解状 态栏中选择BAOZHATU，应 用，得到下图，关闭。
选择消隐视图，可以得到消隐后的爆炸视图，如下图：
单击 文件分爆炸 出来，爆炸图的依据 必须是按照组装的顺 序进行爆炸，将所有 的组件按照组装的顺 序进行爆炸之后就可 以得到左边的视图， 即为该组件的爆炸视 图。
Ctrl+N 新建一个绘图文件， 不要使用缺省模板
单击普通视图，确定
在空白位置，单击左键，则出 现如下视图

800027001此为我公司的旧编码在后面会为大家讲述参数与爆炸图如何结合一起应用制作bom表12零件参数此项为产品的名称材质规格描述ms
如何使用 PRO/E让 自己知道 你的装配 图里面有 多少零件 和零件数 量 第一节 基础资料 整理 1.零件 1.1零件 名称
此名称必 须为系统 代号 （ERP,金 蝶，SAP 等） 如 14080002 7-001
1.2零件 参数
总结：以 上即可对 单个零件 的基础资 料汇总处 理OK。
第二节 图款处理 2.1新建 图框
此为图框 的格式
名称：命 名最好是 根据你的 图框大小 来做区分 。
插入表格
根据自己 需要选择 纵向或者 横向（最 好不要选 择可变）
标准大小 此处可以 供大家选 择多大的 图框，上 面我们说 到使用A3 的图框
第一步： 接下来可 根据你所 需要的字 符长度点 击上面的 12345678 9。如你 要在图框 中要5个 字符。则 点击5 备注：此 步骤是确 定横向有 几行。
点击页面
跳出此窗 口
输出：7 行 确定之后 则按鼠标 中建予以 确定
目标：创建超链接的图框
A3表示A3 的图框
BOM表示 这是爆炸 图专用图 框
关于写字 你们自己 搞定了， 我就不罗 嗦了。。
教大家一 下如何合 并表格及 取消合并 表格
点击两个 表格即可 合并。
下载的需要我再制作吧。。。数据要求太多了@@各位也可以提议一些问题点。可联系QQ：315777347
77347
好了，今天先到这里吧，先看看大家有没有下载的需要我再制作吧。
此为我公 司的旧编 码，在后 面会为大 家讲述参 数与爆炸 图如何结 合一起应 用制作 BOM表
类型必须 选择字符 串，这样 子可以随 便抒写任 何数字或 者文字。

PROE中爆炸图的制做过程
爆炸图 需要使用的到软件：
在proe中，任意选择你要的一个视 图，如右图的缺省视图
单击视图管理器，切换到分解，新 建一个分解视图，命名为baozhatu 并保存该分解视图
选择比例，定制比例为1，应用
按照上述的方法，将组件的各个部分爆炸出来，爆炸图的依据必须是按照组装的顺序进行爆炸，将所有的组件按照组装的顺序进行爆
炸之后就可以得到左边的视图，即为该组件的爆炸视图。
按炸照之上 后述就的可方以法得，到将左组边件的的视各图个，部即分为爆该炸组出件来的，爆爆炸炸视图图的。依据必须是按照组装的顺序进行邮爆炸件，b将a所o有zh的a组tu件，按照单组击装的顺序进行爆
单击 文件-储存副本
编辑位置，然后左键
邮左件键b选a取oz要ha移tu动，的单部击件编，辑如位右置图，示然，后选左中键的选料取件需会要红移色动的的线部框件，中间有一个黑色的点，黑选色点取上需有一要个移三维动坐的标白部线件，分别代表你要
移动的方向，如图示；
选择消隐视图，可以得到消隐后的爆炸视图，如下图：
单击视图管理器，切换到分解，新建一个分解视图，命名为baozhatu并保存该分解视图
将鼠标放在任意一条白线上，白线的颜色会变成灰色，此时按住左键，你所选取的料件就可以沿着灰色坐标线的方向拉动了，如下图
所示：
在空白位置，单击左键，则出现如下视图
选择 视图状态，勾选视图中的分解元件，在组件分解状态栏中选择BAOZHATU，应用，得到下图，关闭。
PROE中爆炸图的制做过程
左键选取要移动的部件，如右图示，选中的料件会红色的线框，中间有一个黑色的点，黑色点上有一个三维坐标白线，分别代表你要
移动的方向，如图示；
单击 文件-储存副本

沿着边线的方向移动元件
选取一条边线作为参照
零件装配教程和创建爆炸图
平面法向：选取一个平面（模型的表面或基准平 面），沿着该平面的垂直方向移动元件。
选取一个平面
沿着所选平面的垂 直方向移动元件
零件装配教程和创建爆炸图
2点：选取两个顶点（或基准点），沿着两点连线 方向移动元件。
选取两个点
沿着两个点的连 线方向移动元件
建汽车的爆炸图
汽车爆炸 图效果
零件装配教程和创建爆炸图
启动Pro/E，打开光盘中 本实例对应文件夹下的汽 车模型文件“car.asm”
1
选择“视图”>“分解”>“分解视图”
2
菜单，此时汽车模型会按系
统默认位置自动进行分解
零件装配教程和创建爆炸图
选择“视图”>“分解”>“编 辑位置”菜单，打开“分 解位置”对话框
选取的元件：使用鼠标单击选取要移动的元件 （通常在选取完运动参照后使用）。
运动类型：零件或组件的移动方式列表，它包括 平移（平移元件）、复制位置（复制所选元件的 分解位置）、缺省分解（将所选元件放置在缺省 的分解位置）、重置（重置所选元件的位置）。 通常选择“平移”类型。
零件装配教程和创建爆炸图
运动参照：选取参照类型来定义方向，参照一般 为轴线或直边。 运动增量：指定元件平移的尺寸增量。 位置：用来显示元件的位置变化大小。
零件装配教程和创建爆炸图
坐标系：选取一个坐标系，沿着坐标系的X、Y或 Z轴移动元件。
选取轴
选取坐标系
零件装配教程和创建爆炸图
创建完爆炸图以后，通常还需要使用偏距线来标 示各元件之间的相对关系。添加偏距线的具体方 法如下。
选择“视图”>“分 解”>“偏距线”>“创 建”菜单，打开 “图元选取”菜单

第14讲爆炸图1.装配体爆炸图（自学）（1）装配模式下的视图打开主菜单『视图』－『视图管理器』，如图2-1所示。

（2）装配爆炸图在一些产品说明书或需要进行产品演示的场合，为了说明产品的零件组成及其装配结构关系，经常需要使用分解图。

在Pro/ENGINEER Wildfire组件工作环境中，单击菜单【视图】→【分解】→【分解视图】选项，图形窗口中的组件模型则呈分解状态，调整各零件的位置，即可完成组件模型的分解图。

打开已经建立完毕的组件模型，单击菜单【视图】→【分解】→【分解视图】选项，图形窗口中的组件模型按系统默认的分解位置显示分解图。

单击菜单【视图】→【分解】→【编辑位置】选项，打开如图2-2所示的〖分解位置〗对话框，使用该对话框，可实现对分解图中零件位置的调整。

该对话框中各功能选项的意义说明如下。

选取的元件：首先选择一运动参照，然后单击该栏中的选取对象按钮，然后在组件模型中选择要在参照方向上移动的零件。

运动类型：该栏下面列出零件或组件的各种移动方式。

平移：定义平移方向后，拖动鼠标直接移动零件或组件。

复制位置：复制选择零件的分解位置。

缺省分解：在系统默认的分解位置放置选择的零件或组件。

重置：重新放置选择的零件或组件的位置。

运动参照：该栏供用户选择零件或组件移动的参照类型来定义方向，有如下几种： 视图平面：选择当前视图平面作为移动参照。

选取平面：选择一个平面作为移动参照。

图元/边：选择零件或组件的边、基准轴作为移动参照。

平面法向：选择一平面，该平面的法线方向作为移动参照。

2点：选择两个端点或基准点，以其连线方向作为移动参照。

坐标系：选择基准坐标系的X、Y、Z轴作为移动参照。

运动增量：该栏显示零件或组件相对移动的尺寸增量。

位置：该栏显示零件或组件相对移动的相关尺寸变化量。

（3）装配偏距线在分解图中建立零件的偏距线，可清楚地表示零件间的位置关系。

经常用此方法制作产品说明书中的一些插图，下图为使用偏距线标注零件安装位置的实例。

.
4
左键选取要移动的部件，如右图示，选中的料件会红色的线框，中间有一个黑色的点，
黑色点上有一个三维坐标白线，分别代表你要移动的方向，如图示；将鼠标放在任意
一条白线上，白线的颜色会变成灰色，此时按住左键，你所选取的料件就可以沿着灰
色坐标线的方向拉动了，如下图所示： .
5
.
6
按照上述的方法，将 组件的各个部分爆炸 出来，爆炸图的依据 必须是按照组装的顺 序进行爆炸，将所有 的组件按照组装的顺 序进行爆炸之后就可 以得到左边的视图， 即为该组件的爆炸视 图。
PROE5.0中爆炸图的制做过程
Richard Yip
May 28, 2013
.
1
爆炸图 需要使用的到软件： PROE5.0
在proe中，任意选择你要的一个视 图，如右图的缺省视图
.
2
单击视图管理器，切换到分解，新 建一个分解视图，命名为baozhatu 并保存该分解视图
.
3
邮件baozhatu，单击 编辑位置，然后左键 选取需要移动的部件
.
Hale Waihona Puke 13.14选择消隐视图，可以得到消隐后的爆炸视图，如下图：
.
15
.
16
单击 文件-储存副本
.
17
选择你要储存的路径，在类型栏中 选择DWG格式，储存好的DWG文 件可以导入AUTO CAD中进行编辑
.
18
.
7
Ctrl+N 新建一个绘图文件， 不要使用缺省模板
.
8
单击普通视图，确定
.
9
在空白位置，单击左键，则出 现如下视图
.
10
选择已保存的33视 图，单击应用

只需五分钟搞定装配图到二维爆炸图。

首先选择自己能够表达自己想要的视图或是方向。

（这可以在定向视图中进行定义，而且该视图也是之后导入到工程图中所要呈现的视图）
第二：单机视图下拉菜单的视图管理按钮，在这新建一个爆炸视图，
第三：选择要移动的零件，就会出现一个黑点和三个红线坐标，表明分别可以沿三个方向移动，
第四：最后要在视图管理菜单下的编辑里保存爆炸视图（为了后续在工程图中使用）
第五：新建绘图之后，其他的都和工程图一样了（除了在视图类型中要选择之前我们定义好的定向视图，在视图状态要选择分解视图）。

选择已保存的爆炸 视图方向，单击应 用
选择比例，定制 合适的比例，单 击应用
选择视图状态，勾选视图中 的分解元件，在组件分解状 态栏中选择BAOZHATU，应 用，得到下图，关闭。
选择消隐视储存副本
选择你要储存的路径，在类型栏中 选择DWG格式，储存好的DWG文 件可以导入AUTO CAD中进行编辑
爆炸图 需要使用的到软件： PROE5.0
在proe中，任意选择你要的一个视 图，如图的缺省视图。
单击视图管理器，切换到分解，新 建一个分解视图，命名为baozhatu， 单击编辑项中的保存项保存一下。
鼠标右击baozhatu， 单击编辑位置，然后 左键选取需要移动的 部件
左键选取要移动的部件，如右图示，选中的料件会红色的线框，中间有一个黑色的点， 黑色点上有一个三维坐标白线，分别代表你要移动的方向，如图示；将鼠标放在任意 一条白线上，白线的颜色会变成灰色，此时按住左键，你所选取的料件就可以沿着灰 色坐标线的方向拉动了，如下图所示：
Thank you
按照上述的方法，将 组件的各个部分爆炸 出来，爆炸图的依据 必须是按照组装的顺 序进行爆炸，将所有 的组件按照组装的顺 序进行爆炸之后就可 以得到左边的视图， 即为该组件的爆炸视 图。
Ctrl+N 新建一个绘图文件， 不要使用缺省模板
单击一般视图，确定
在空白位置，单击左键，则出 现如下视图
