电涌保护器前的断路器选择

标准规定：建筑带有避雷针或虽然没有安装避雷针但和有安装避雷针的建筑进行了等电位连接的主配电箱必须要安装10/350波型的一级电涌保护器，分配电箱再安装二级电涌保护器。

最后在重要设备前面加装三级电涌保护器。

最大放电电流120KA的防雷器，前置断路器100A
最大放电电流100KA的防雷器，前置断路器80A
最大放电电流80KA的防雷器，前置断路器63A
最大放电电流40KA的防雷器，前置断路器32A
最大放电电流20KA的防雷器，前置断路器16A
SPD的选择一般第一级用80-100KA(用在总配电)
第二级用40-60KA（用在分配电）
第三级用20KA（用在终端）
有总开关的话比总开关小一bai个等级。

否则无法du工作。

（会造成总开zhi关跳闸而此断路器未动作）
无总开关dao可按以下标准选择：
最大放电电流
40KA 16-32A
60KA 32-63A
80KA 63-100A
100KA 125A。

产生的工频续流。”但由于 SPD 的老化问题及检修方便，作为 SPD 故障短路的后备保护，SPD 支路过 流保护是必要的。规范中只明确 SPD 后备保护器采用熔丝、断路器或剩余电流保护器，但没有明确多 大通流容量的 SPD，设置多大整定值的 SPD 支路过流后备保护。各个 SPD 生产厂商的推荐标准也不一 样，有的厂商甚至推荐不设置。电气设计中究竟采用何种后备保护器以及整定值设为多少，也只能凭设 计人员的经验值或厂商的推荐值来选取。笔者查阅大量资料和结合工程实践提出以下几点不成熟的意 见。 二 SPD 为什么要设置后备保护
随着我国经济、社会的快速发展，各种电子信息技术产品越来越多地渗入到社会和家庭生活的各
个领域，雷电过电压产生的危害和损失也越来越大，人们对雷电过电压的防治也空前的重视。因此在民
用和工业建筑中 SPD（浪涌保护器）被大量的使用。国标《建筑物电子信息系统防雷设计规范》（GB500343
－2004）中根据建筑物电子信息系统所处的环境、重要性和使用性质以及遭受雷击的风险，把民用建筑
熔断器在瞬时大电流的作用下，其弧前熔断过程没有，因此在瞬时大电流作用下，熔体的熔化过程
可以看成一个绝热过程，熔体的额定电流选择应根据 I 2 t 值来选择，因此我门只要算出在不同雷电波形
和雷电流幅值的 I 2 t 就能确定`： 建筑中常用的短十雷击波形如下图所示：（建筑物防雷设计规范 P64 页附图 6.2）
现在市场上可以购买的 SPD 主要可分为三种型式：电压开关型、电压限制型和复合型。电压开关 型 SPD 没有电浪涌时具有高阻抗，有电浪涌时能立即转化成低阻抗，其常用的元件有放电间隙、气体 放电管、可控硅整流器等；电压限制型 SPD 没有电浪涌时具备高阻抗，随着电涌电流、电压的上升， 其阻抗持续的减小，常用非线性元件：氧化锌压敏电阻和抑制二极管；复合型 SPD 常采用电压开关型 和电压限制型 SPD 串联或并联以满足限制电压或通流量的要求。所有这些双端口装置在遭受瞬态电浪 涌时，通过钳制跨接在浪涌保护器两端之间的瞬态电压工作。限制电压的幅值大小取决与瞬态浪涌电流 幅值的大小及波形，并且保护器的动作电压一定要达到一定的幅值，避免干扰被保护线路的正常运行。 但是由于老化及使用条件的恶劣等原因，电子固态保护器件在暂态抑制过程结束后，并不能有效的切断 泄放电流。在被保护线路的工频电压的作用下原先处于导通状态下的电子固态保护器件有可能不会灭 弧，出现续流。此时相当于 SPD 和系统电源出现短路，SPD 中将流过数千安培的短路电流，如此大的 短路电流产生的热效将使 SPD 的电子固态保护器件发生爆裂或爆炸，影响其他设备的安全、正常运行。 也可能使上极主开关出现跳闸，扩大了事故面，使系统的可靠性降低。 三 如何设置 SPD 的后备保护

额定电压Un(V) 6 12 24 48 200 200 6 12 24 48 200 200 / /
最大工作电压 Uc(V) 7 14 27 53 220 220 7 14 27 53 220 220 / /
物料号 10090895 10093951 10090893 10090894 10090892 10094032 10094000 10093995 10093998 10093999 10093997 10093996 10093993 10093992
额定电压Un(V)
最大工作电压 Uc(V)
物料号
参考价
常规销售产品
220/380 220/380 220/380
385 385 255
10095374 10096868 10096869
1,019.60 360.00 405.10
Y
OVR 电涌保护器 - 用于风电行业 型号 最大放电电流 (8/20µs) Imax (kA) 单极 OVR WT 3L 690 OPR 提前放电避雷针 型号 OPR 30 OPR 30 + mast OPR 60 OPR 60 + mast 40
参考价 294.80 311.50 311.50
常规销售产品
备注: (1) 有效期至2011年12月31日。价格如有变动，恕不另行通知。 (2) 销售条件按照ABB公司的标准销售条款执行，若有须要请向ABB查询。 (3) 物料号以ABB公司的物流系统内的资料为准。
p.1/2

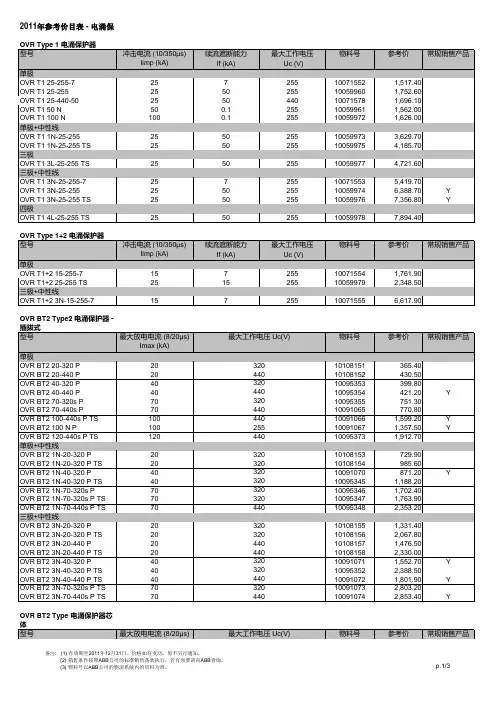

2011年参考价目表 - 电涌保护器
最大工作电压 Uc(V) DC 670 670 1000 1000 670 1000
物料号
参考价
常规销售产品

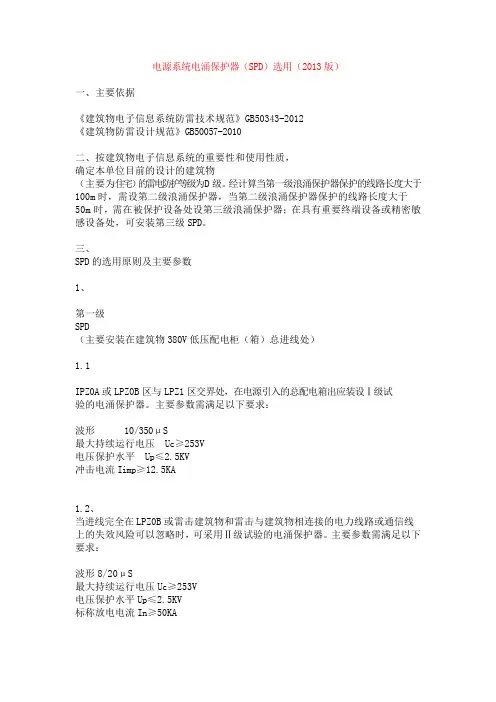

电源系统电涌保护器（SPD）选用（2013版）一、主要依据《建筑物电子信息系统防雷技术规范》GB50343-2012《建筑物防雷设计规范》GB50057-2010二、按建筑物电子信息系统的重要性和使用性质，确定本单位目前的设计的建筑物（主要为住宅）的雷电防护等级为D级。
