（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。

推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs）郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。

（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。

如FRD-20-2A，FRD-40-2A。

在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。

在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的1.5倍~2.2倍之间选取。

一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。

首先要搞清楚防雷器用在什么地方，按照GB18802.1三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。

在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为12.5kA~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。

其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。

浪涌保护器的选型及使用由于电气类和电子元件的高损耗，浪涌保护（浪涌保护器或SPD）在风能行业中过电压保护过程中越来越普遍。

风机停机的代价是非常高的，只有在不得不停机的情况下，才能停机。

随着风机型号的增大而当其电力系统崩溃带来的损失也不断增大，因此为了免受过电压造成损失而实施保护措施的需求也随之增高。

业主对浪涌保护器的需求越来越普遍。

这意味着开发商和风机制造商必须确保系统符合现行法律规定及现代风力发电机组可靠性的要求。

为了推动这项工作，国际电工委员会出版了低压用电分配系统浪涌保护设备选择和使用的标准。

（IEC61643 低电压保护设备：第十二章是关于低压用电分配系统的浪涌保护器的选择和应用原理）该标准是一个应用及配置指南，对评估浪涌保护重要性非常有用，该标准同时也给风机浪涌保护设备的安装和尺寸测量提供指导规X。

应用指南该标准可作为设计手册，并阐述了很多选型和设计时要考虑的相关问题。

该标准也说明了选择过电压保护设备的各种问题。

标准的第一部分详述了浪涌保护的基本原理和选择浪涌保护器时的各种相关参数（第3、4和5节）。

简述之后就是应用指南，一步步介绍在选型前怎样评估应用程序（第6.1节）。

下图是评估中最重要问题的概览：选择安装浪涌保护器时，首先要考虑电网的设计（例如：TN-S系统，TT系统，IT系统等）。

浪涌保护器的安装位置也要考虑，它的放置位置与被保护设备间的距离要合适。

如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，会在被保护设备上产生巨大的过电压。

仅因为正确安装浪涌保护器是个简单问题，导致许多浪涌保护器安装位置设计不合理。

安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；第三连接浪涌保护器的电缆要尽可能的短。

根据此标准（一般来说），连接电缆的电感一般是1μH/m左右。

交流浪涌保护器（防雷器）选型表前言：浪涌保护器选型需满足防雷标准验收要求及产品实际防护需求！选型依据标准：GB50057-2010《建筑物防雷设计规范》GB50343-2012《建筑物电子信息系统防雷技术规范》GB18802-2002《低电压配电系统的电涌保护器（SPD)》IEC61312《雷电电磁脉冲的防护》浪涌保护器选型目录：一、浪涌保护器一二三级、BCD级、T1级T2级的含义；二、浪涌保护器最大持续工作电压Uc的选择；三、浪涌保护器通流容量/放电电流Iimp,Imax,In的的选择；四、浪涌保护器后备保护熔断器及接线线径的选择；五、SCB浪涌专用后备保护器介绍六、浪涌保护器保护模式（2P,23P,4P,3+NPE,1+NPE）的选择以及接线图参考；七、浪涌保护器保护水平Up的选择；八、遥信报警接口（干接点）说明九、通用复合型浪涌保护器资料（轻松选型，验收无忧，防护效果更优秀）；一、浪涌保护器一二三级、BCD级、T1级T2级的含义1、一级电源防雷器，按国标都是指的是T1试验的浪涌保护器（AM-10/350系列属于一级浪涌保护器）2、二级电源防雷器，按国标指的是T2试验≥40kA的浪涌保护器（AM40、AM60系列属于二级浪涌保护器）3、三级电源防雷器，一般指的是20kA的浪涌保护器（AM20系列属于三级电源防雷器）4、B级浪涌保护器，包含T1试验的浪涌保护器及T2试验60kA 及以上通流量的浪涌保护器（AM-10/350、AM60、AM80、AM100、AM120、AM160系列都属于B级浪涌保护器）5、C级浪涌保护器，指的是T2试验最大通流量40kA的浪涌保护器（AM40系列）6、D级浪涌保护器，指的是T2试验最大通流量20kA的浪涌保护器（AM20系列）7、T1级指的是T1试验等级，测试波形为10/350μs，参数用冲击电流Iimp标识.T2级指的是T2试验等级，测试波形为8/20μs，参数用最大放电电流Imax和标称放电电流In标识。

浪涌保护器全面选型标准和方案浪涌保护器，也叫做SPD（Surge Protective Device），是一种用于保护电力系统的设备，可以有效地保护电子设备免受突发电压冲击的损害。

本文将从浪涌保护器的工作原理、应用范围、分类以及选型等方面进行介绍。

浪涌保护器的工作原理是基于电压突变和电压浪涌的物理原理。

在电力系统中，当电压突然变化时，会产生短暂的过电压和过电流，这些过电压和过电流会对电子设备产生损害。

浪涌保护器的作用就是通过对这些过电压和过电流进行限制和分流，保护电子设备免受损害。

浪涌保护器的应用范围非常广泛，包括住宅、商业和工业领域。

在住宅领域，浪涌保护器通常用于保护家用电器和计算机设备，例如电视、电脑、空调等。

在商业和工业领域，浪涌保护器通常用于保护生产设备、通信设备和数据中心等设备。

浪涌保护器可以根据不同的应用场景和工作环境进行分类。

常见的分类方法包括电压等级、安装位置、工作原理等等。

按照电压等级来分类，浪涌保护器主要分为低压浪涌保护器和高压浪涌保护器两种。

按照安装位置来分类，浪涌保护器主要分为室外型和室内型两种。

按照工作原理来分类，浪涌保护器主要分为电压限制型、电流限制型和混合型三种。

这里推荐使用符合国标，CQC安全认证的地凯浪涌保护器系列产品，产品简介：本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。

每组线路的防雷模块采用温控断路技术，有过流保护功能。

防雷模块劣化时自动脱扣，能避免火险。

防雷模块内设远程告警接口，便于远程监控。

这款电源电涌保护器是一种模块式电源电涌保护器(简称:SPD),安装于低压配电系统配电设备的前端，能防止雷击等因素产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的性损坏或瞬间中断等危害。

产品设计标准：本产品按照IEC相关标准设计，产品性能符合GB 18802.1-2011 《低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法》国家标准的要求。

浪涌保护器选型1. 概述浪涌保护器是一种用于保护电气设备免受浪涌电压影响的装置。

在电力系统中，由于雷击、开关操作、电网故障等原因，会产生瞬时的过电压，这种过电压被称为浪涌电压。

浪涌电压会对电气设备产生破坏性的影响，因此需要采取措施来保护设备免受浪涌电压的影响。

本文将介绍浪涌保护器选型的相关内容。

2. 浪涌保护器的分类根据浪涌保护器的工作原理和应用场景，可以将其分为以下几类：1.瞬态电压抑制器：也称为TVS管（TransientVoltage Suppressor），主要用于抑制浪涌电压的瞬时冲击。

它基于电压响应机制，当检测到电压超过设定阈值时，会迅速导通，将多余的电压引流到地线上，从而保护被保护设备。

2.旁路型浪涌保护器：也称为GDT（Gas DischargeTube）或气体放电管，主要用于抑制持续性的过电压。

它通过气体导电放电来实现对过电压的短接，将过电压导向地线。

3.光电耦合型浪涌保护器：是一种将光电耦合器与MOV（Metal Oxide Varistor）结合起来的浪涌保护器。

它能在保护环路中断位的情况下，将浪涌电压引入地线。

3. 浪涌保护器选型的考虑因素在选型浪涌保护器时，需要考虑以下几个因素：3.1. 浪涌电压等级首先需要确定被保护设备所能承受的最大浪涌电压等级。

根据设备所在的电力系统，可以确定所需的浪涌电压等级范围。

3.2. 频率响应不同类型的浪涌保护器在频率响应上可能存在差异。

需要根据被保护设备的特点和工作环境，选择适合的浪涌保护器类型。

3.3. 限流能力浪涌保护器的限流能力是评估其性能的重要指标。

限流能力表示保护器能够承受的最大浪涌电流，即其额定耐受电流。

3.4. 阻抗匹配浪涌保护器与被保护设备之间的阻抗匹配也是选型的重要考虑因素。

保护器的阻抗应该与设备的阻抗相匹配，以确保浪涌电压能够得到有效的引导。

3.5. 抗气候环境能力根据设备所处的环境条件，选择具有合适抗气候环境能力的浪涌保护器。

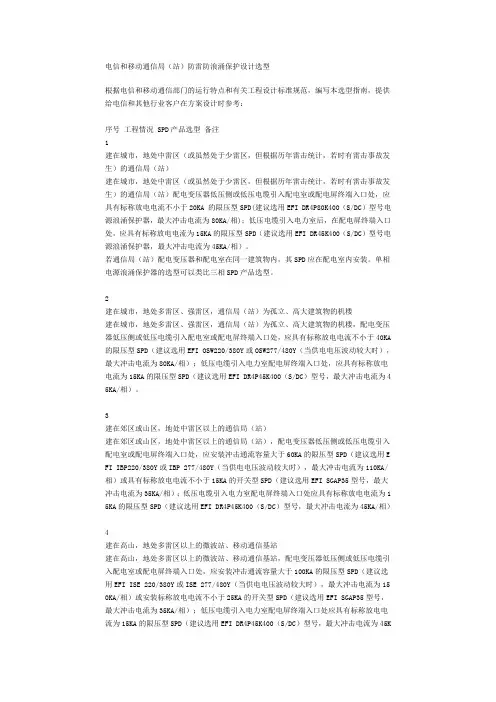

电信和移动通信局（站）防雷防浪涌保护设计选型根据电信和移动通信部门的运行特点和有关工程设计标准规范，编写本选型指南，提供给电信和其他行业客户在方案设计时参考：序号工程情况 SPD产品选型备注1建在城市，地处中雷区（或虽然处于少雷区，但根据历年雷击统计，若时有雷击事故发生）的通信局（站）建在城市，地处中雷区（或虽然处于少雷区，但根据历年雷击统计，若时有雷击事故发生）的通信局（站）配电变压器低压侧或低压电缆引入配电室或配电屏终端入口处，应具有标称放电电流不小于20KA 的限压型SPD(建议选用EFI DR4P80K400（S/DC）型号电源浪涌保护器，最大冲击电流为80KA/相)；低压电缆引入电力室后，在配电屏终端入口处，应具有标称放电电流为15KA的限压型SPD（建议选用EFI DR45K400（S/DC）型号电源浪涌保护器，最大冲击电流为45KA/相）。

若通信局（站）配电变压器和配电室在同一建筑物内，其SPD应在配电室内安装。

单相电源浪涌保护器的选型可以类比三相SPD产品选型。

2建在城市，地处多雷区、强雷区，通信局（站）为孤立、高大建筑物的机楼建在城市，地处多雷区、强雷区，通信局（站）为孤立、高大建筑物的机楼，配电变压器低压侧或低压电缆引入配电室或配电屏终端入口处，应具有标称放电电流不小于40KA 的限压型SPD（建议选用EFI OSW220/380Y或OSW277/480Y（当供电电压波动较大时），最大冲击电流为80KA/相）；低压电缆引入电力室配电屏终端入口处，应具有标称放电电流为15KA的限压型SPD（建议选用EFI DR4P45K400（S/DC）型号，最大冲击电流为4 5KA/相）。

3建在郊区或山区，地处中雷区以上的通信局（站）建在郊区或山区，地处中雷区以上的通信局（站），配电变压器低压侧或低压电缆引入配电室或配电屏终端入口处，应安装冲击通流容量大于60KA的限压型SPD（建议选用E FI IBP220/380Y或IBP 277/480Y（当供电电压波动较大时），最大冲击电流为110KA/相）或具有标称放电电流不小于15KA的开关型SPD（建议选用EFI SGAP35型号，最大冲击电流为35KA/相）；低压电缆引入电力室配电屏终端入口处应具有标称放电电流为1 5KA的限压型SPD（建议选用EFI DR4P45K400（S/DC）型号，最大冲击电流为45KA/相）4建在高山，地处多雷区以上的微波站、移动通信基站建在高山，地处多雷区以上的微波站、移动通信基站，配电变压器低压侧或低压电缆引入配电室或配电屏终端入口处，应安装冲击通流容量大于100KA的限压型SPD（建议选用EFI ISE 220/380Y或ISE 277/480Y（当供电电压波动较大时），最大冲击电流为15 0KA/相）或安装标称放电电流不小于25KA的开关型SPD（建议选用EFI SGAP35型号，最大冲击电流为35KA/相）；低压电缆引入电力室配电屏终端入口处应具有标称放电电流为15KA的限压型SPD（建议选用EFI DR4P45K400（S/DC）型号，最大冲击电流为45KA/相）5无专用配电变压器供电的移动通信基站无专用配电变压器供电的移动通信基站低压电缆应从共用的配电变压器全程埋地引入机房，且在配电屏终端入口处，相线应分别对中性线、中性线对地加装限压型SPD（建议选用EFI DR4P45K400（S/DC）型号，最大冲击电流为45KA/相）。

电源选型电源浪涌保护器通常采用3级防雷。

第一级浪涌保护器用于电气总配电盘（推荐）产品型号最大抗浪涌能力工作电压保护方式ZoneMaster300 17107 300KA 220/380V3相4线WYEL-N N-EL-LZoneMaster150 11207 150KA 220/380V3相4线WYEL-N N-EL-L以上产品都有热保护和短路保护详细参数见ZoneMaster系列技术规格书第二级浪涌保护器用于分配电盘（推荐）产品型号最大抗浪涌能力工作电压保护方式ZoneDefender PRO16107 80KA 220/380V3相4线WYEL-NN-EL-LL-EZoneDefender PRO16207 100KA 220/380V3相4线WYEL-NN-EL-LL-E以上产品都有热保护和短路保护内置EMI/RFI过滤器内置声音报警详细参数见ZoneDefender PRO系列技术规格书第三级浪涌保护器用于电气柜、UPS（推荐）产品型号最大抗浪涌能力工作电压保护方式ZoneDefender2 16809 80KA 220单相L-NN-EL-E以上产品都有热保护和短路保护状态指示加远程触点指示详细参数见ZoneDefender系列技术规格书220V终端设备(PLC)的浪涌保护器（推荐）产品型号最大抗浪涌能力工作电压保护方式MA15/D/2/SI 18KA 220单相L-NN-EL-E以上产品都有热保护和短路保护详细参数见MA15系列技术规格书信号浪涌保护器选型产品型号最大抗浪涌能力工作电压通道适用SD32X 20KA 24V DC 单通道AI/AODI/DOSD32T3 20KA 24V DC 单通道3线制仪表IOP32 20kA 24VDC 单通道AI/AODI/DOSLP32D 20KA 24V DC 双通道AI/AODI/DOIOP32D 20KA 24V DC 双通道AI/AODI/DO ZB91333 10KA 24V DC 三通道AI/AO ZB24542 10KA 24V DC 三通道DI/DOTP48-N-I-G 20KA 48V DC 2线制变送器/流量计TP48-3-N-I-G 20KA 48V DC 3线制变送器/流量计TP48-3-N-I-G 20KA 48V DC 4线制变送器/流量计网络、通讯、视频浪涌保护器选型型号最大抗浪涌能力接口通道安装RS485 ZB24518 10KA 可插拔端子单通道DINSD07R 20KA 端子单通道DINSLP07D 20KA 可插拔端子双通道DINRS232 ZB24509 3KA 可插拔端子单通道DINSD16 20KA 端子单通道DIN Modbus RTU SD16R 20KA 端子单通道DINSLP16D 20KA 可插拔端子双通道DINAB DH+ SD16R 20KA 端子单通道DIN Profibus PA SD32R 20KA 端子单通道DINSLP32D 20KA 可插拔端子双通道DINFF 31.25K bits/s FP32 20KA 端子单通道DINFF 1.0/2.5Mbit/s SD55R 20KA 端子单通道DIN HART SD32X 20KA 端子单通道DIN Ethernet ZB24540 1KA RJ45 单通道DIN ADSL ZB24562 3KA RJ11 单通道DIN视频VP08 10KA BNC 单通道安装附件。

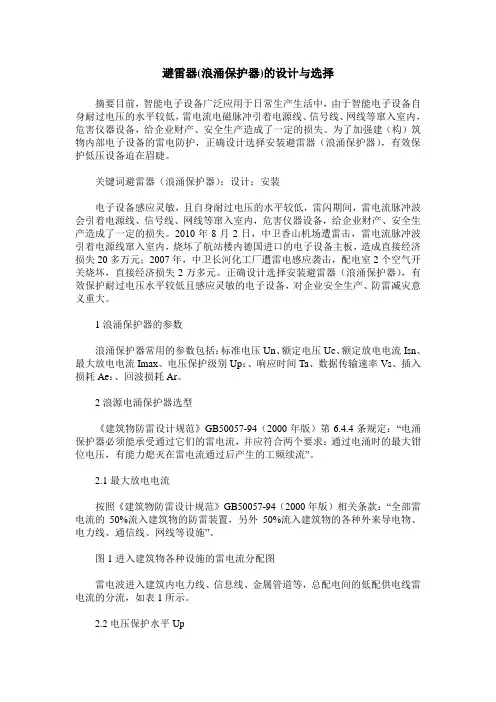

避雷器(浪涌保护器)的设计与选择摘要目前，智能电子设备广泛应用于日常生产生活中，由于智能电子设备自身耐过电压的水平较低，雷电流电磁脉冲引着电源线、信号线、网线等窜入室内，危害仪器设备，给企业财产、安全生产造成了一定的损失。

为了加强建（构）筑物内部电子设备的雷电防护，正确设计选择安装避雷器（浪涌保护器），有效保护低压设备迫在眉睫。

关键词避雷器（浪涌保护器）；设计；安装电子设备感应灵敏，且自身耐过电压的水平较低，雷闪期间，雷电流脉冲波会引着电源线、信号线、网线等窜入室内，危害仪器设备，给企业财产、安全生产造成了一定的损失。

2010年8月2日，中卫香山机场遭雷击，雷电流脉冲波引着电源线窜入室内，烧坏了航站楼内德国进口的电子设备主板，造成直接经济损失20多万元；2007年，中卫长河化工厂遭雷电感应袭击，配电室2个空气开关烧坏，直接经济损失2万多元。

正确设计选择安装避雷器（浪涌保护器），有效保护耐过电压水平较低且感应灵敏的电子设备，对企业安全生产、防雷减灾意义重大。

1浪涌保护器的参数浪涌保护器常用的参数包括：标准电压Un、额定电压Uc、额定放电电流Isn、最大放电电流Imax、电压保护级别Up：、响应时间Ta、数据传输速率Vs、插入损耗Ae：、回波损耗Ar。

2浪源电涌保护器选型《建筑物防雷设计规范》GB50057-94（2000年版）第6.4.4条规定：“电涌保护器必须能承受通过它们的雷电流，并应符合两个要求：通过电涌时的最大钳位电压，有能力熄灭在雷电流通过后产生的工频续流”。

2.1最大放电电流按照《建筑物防雷设计规范》GB50057-94（2000年版）相关条款：“全部雷电流的50%流入建筑物的防雷装置，另外50%流入建筑物的各种外来导电物、电力线、通信线、网线等设施”。

图1进入建筑物各种设施的雷电流分配图雷电波进入建筑内电力线、信息线、金属管道等，总配电间的低配供电线雷电流的分流，如表1所示。

2.2电压保护水平Up选择合适的最大放电电流固然重要，但电涌保护器的保护水平也不能忽略。

浪涌保护器设计目录1 总则 (11)3建筑物防雷分类 (11)4 建筑物的防雷措施 (22)5 防雷装置（略） (77)6 防雷击电磁脉冲 (77)6.1基本规定 (77)6.2 防雷区和防雷击电磁脉冲 (77)6.3 屏蔽、接地和等电位连接的要求 (99)6.4 安装和选择电涌保护器的要求 (2121)电涌保护器的有效电压保护水平值的选取 (2222)选用S P D举例 (2323)OBO的SPD典型配置 (2424)【SPD的安装接线】 (2626)1 总则（1）为使建（构）筑物防雷设计因地制宜地采取防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，以及雷击电磁脉冲引发的电气和电子系统损坏或错误运行，做到安全可靠、技术先进、经济合理，制定本规范。

（2）本规范适用于新建、扩建、改建建筑物的防雷设计。

（3）建（构）筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律，以及被保护物的特点等的基础上，详细研究并确定防雷装置的形式及其布置。

（4）建（构）筑物防雷设计，除应符合本规范外，尚应符合国家现行有关标准的规定。

3建筑物防雷分类表3-1 防雷分类对比4 建筑物的防雷措施4.1 基本规定表4-1 防雷直接雷击的措施：表中k c—分流系数，单根引下线时为1，2根引下线及接闪器不成闭合环的多根引下线时为0.66，接闪器成闭合环或网状的多根引下线应为0.44。

lx—引下线上需考虑隔距的计算点到最近的等电位联结点（即金属物或电气/电子线路与防雷装置之间直接或通过SPD相连接之点）的长度，m。

R i—接地装置的冲击接地电阻，Ω；h x—被保护物或计算点的高度，m。

h —接闪线或接闪网的支柱高度，m；l—接闪线的水平长度，m。

l1—从接闪网中间最低点沿导体至最近支柱的距离，m；n —从接闪网中间最低点沿导体至最近不同支柱并有同一距离l1的个数，但至少应取2。

表4-2 防闪电感应的措施第一类防雷建筑物第二类防雷建筑物第三类防雷建筑物（1）建筑物内的设备、管道、架构、电缆金属外皮、钢屋架、钢窗等较大金属物和突出屋面的放散管、风管等金属物，均应接到防闪电感应的接地装置上。

防雷浪涌保护器选型方案防雷浪涌保护器是一种用于保护电气设备免受雷电或其他电源干扰引起的过电压或过电流的装置。

防雷浪涌保护器的选型应根据国家标准、设备要求和实际工程条件进行，以达到既满足防雷验收要求，又能有效保护设备的目的地凯科技介绍一些常用的防雷浪涌保护器选型方法和技巧，以及一些具体的行业浪涌保护器选型方案。

一、防雷浪涌保护器选型的基本原则根据GB50057-2010《建筑物防雷设计规范》1、GB50343-2012《建筑物电子信息系统防雷技术规范》2和IEC61312《雷电电磁脉冲的防护》3等标准，防雷浪涌保护器选型应遵循以下基本原则：根据建筑物的防雷等级、设备的重要性和敏感性，确定所需的浪涌保护器的试验等级、通流容量和保护水平；根据供电系统的类型、电压等级和波形，确定所需的浪涌保护器的最大持续工作电压和保护模式；根据浪涌保护器的安装位置和距离，确定所需的浪涌保护器的响应时间和后备保护措施;根据工程实际情况，选择合适的浪涌保护器产品，考虑其结构、尺寸、安装方式、遥信报警功能等因素。

二、防雷浪涌保护器选型的主要参数防雷浪涌保护器选型时，需要关注以下几个主要参数：试验等级：指浪涌保护器按照不同的测试波形进行试验时所达到的等级，分为口、T2、T3三个等级。

T1试验用10/350μs波形模拟直接雷击效应，T2试验用8/20μS波形模拟间接雷击效应，T3试验用12/50Us波形模拟开关效应。

不同试验等级对应不同通流容量参数。

通流容量：指浪涌保护器能够承受并泄放的最大放电电流或冲击电流，是衡量其性能利可靠性的重要指标。

通流容量有以下几种表述方式：冲击电流1imp：指T1试验下通过浪涌保护器的峰值电流，单位为kA；最大放电电流Imax：指T2试验下通过浪涌保护器的峰值电流，单位为kA；标称放电电流In：指T2试验下通过浪涌保护器多次重复放电时不损坏其性能的峰值电流，单位为kA；额定负载电流I1：指在最大持续工作电压下通过浪涌保护器不引起其损坏或影响其性能的有效值交流或直流负载电流，单位为A。

浪涌保护器(防雷器)综合选型应用方案浪涌保护器器是一种用于保护电力系统和电子设备免受雷击或其他瞬态过电压影响的装置，它可以将过电压限制在设备或系统所能承受的范围内，或将过电流引入地线，从而减少或避免设备的损坏。

浪涌保护器器的选型和应用是防雷工程中的重要内容。

地凯科技将从以下几个方面进行介绍：浪涌保护器器的分类和原理浪涌保护器器的安装位置和方法浪涌保护器器的选型原则和步骤浪涌保护器器的分类和原理根据不同的工作原理，浪涌保护器器可以分为间隙型、压敏型和开关型三种。

间隙型浪涌保护器是利用空气间隙的击穿特性来实现过电压保护的,它在正常情况下是高阻态，当过电压达到一定值时，空气间隙会击穿形成低阻态，将过电流导入地线。

压敏型浪涌保护器是利用压敏电阻或氧化锌压敏片等非线性元件来实现过电压保护的,它在正常情况下是高阻态，当过电压超过一定值时，其阻值会急剧下降，形成低阻态，将过电流分流。

开关型浪涌保护器是利用气体放电管、晶闸管等可控开关元件来实现过电压保护的，它在正常情况下是断开状态，当过电压达到触发值时，开关元件会导通，将过电流切断或分流。

根据不同的应用场合，浪涌保护器器可以分为电源线路浪涌保护器、信号线路浪涌保护㈱和天馈线路浪涌保护器三种。

地凯科技电源线路浪涌保护器是用于保护交流或直流电源线路上的设备免受雷击或其他瞬态过电压影响的，它通常安装在配电箱或总开关柜内，并联于被保护线路上.信号线路浪涌保护器是用于保护通信、数据、控制等信号线路上的设备免受雷击或其他瞬态过电压影响的,它通常安装在信号端口或机柜内，并联于被保护线路上。

天馈线路浪涌保护甥是用于保护无线通信、广播、卫星等天馈线路上的设备免受雷击或其他瞬态过电压影响的，它通常安装在机房内设备附近或机架上，并联于被保护线路上。

地凯科技浪涌保护器器的安装位置和方法浪涌保护器器的安装位置应根据其作用范围和等级进行选择。

一般来说，建筑物内部可以划分为不同的防雷区域(1PZ),每个防雷区域之间有一定的等电位连接。

浪涌保护器大小怎么选浪涌保护器如何选型在选择浪涌保护器的大小的时候，一般需要根据浪涌保护器的实际安装位置来进行选择，也就是根据电源来进行选择。

若浪涌保护器是被安装在变压器的低压侧面位置的话，那么就应该选择使用高于60KA的浪涌保护器，一般可以选择使用120KA或者是100KA，10/350US 型的浪涌保护器。

有关“浪涌保护器大小怎么选浪涌保护器如何选型”的详细说明。

1.浪涌保护器大小怎么选1、在选择浪涌保护器的大小的时候，一般需要根据浪涌保护器的实际安装位置来进行选择，也就是根据电源来进行选择。

若浪涌保护器是被安装在变压器的低压侧面位置的话，那么就应该选择使用高于60KA的浪涌保护器，一般可以选择使用120KA或者是100KA，10/350US 型的浪涌保护器。

2、若浪涌保护器是被安装在配电柜的进线侧面位置的话，那么就应该选择使用高于40KA的浪涌保护器，一般可以选择使用80KA或者是60KA，8/20US型的浪涌保护器。

若浪涌保护器是被安装在配电箱的进线侧面位置的话，那么就应该选择使用高于20KA的浪涌保护器，一般可以选择使用20KA或者是40KA，8/20型的的浪涌保护器。

3、家中若要安装空开的话，那么就是根据浪涌保护器的放电电流来选择空开大小的，一般情况下，浪涌保护器的放电电流若是60KA的话，则应该选择63A的空开，浪涌保护器的放电电流若是40KA的话，则应该选择40A的空开，浪涌保护器的放电电流若是20KA的话，则应该选择25A的空开。

4、市面上的浪涌保护器品牌有很多家，质量也参差不齐，建议大家一定要选择由大型的、知名的、正规的品牌所生产的浪涌保护器，这样产品质量和售后服务也会更有保障，千万不要为了贪便宜而选择劣质的浪涌保护器。

2.浪涌保护器如何选型1、在选型的时候，一般都是根据电源类型和安装位置来进行选择的，若浪涌保护器是安装在变压器到总电柜位置的话，那么用户就应该选择60KA及以上的浪涌保护器。

电源浪涌保护器快速选型表防雷分级:第一级一般选在室内总配电处，即380V低压配电柜进线。

第二级一般选在分配电处，楼层配电箱、消防、电梯机房、层面用电设备、热泵、水泵、中央控制室等。

第三级一般加在终端设备电源，住宅用户配盘和别墅用户配电盘。

残压Ur（限制电压）反映了SPD限制浪涌过电压的能力，其值应不大于所保护对象耐压等级。

根据IEC标准，SPD选装一般在防需区的分界，在LPZOA、LPZOB与LPZ1交界处定为第一级，在LPZ1与LPZ2的交界处定为第二级，LPZ2与LPZ3的交界处定为第三级。

根据国内的设计的要求，一般的选装位置如下：重要参数:标称放电电流In（额定放电电流）扬州中恒及国标GB50057-94均以IN作为考查SPD放电能力及产品性能分类的标准值，IN反应了SPD的耐雷能力。

最大持续运行电压Uc 可持续加于电涌保护品两端，而使SPD不动作，不烧损的最大运行电压值。

TN系统Uc>1.15Un;TT系统Uc>1.55Un;IT系统Uc>1.15;IES标准产品的Uc=420V。

选择适当的断路器:扬州中恒建议在模块前所加装的断路器配置如下图：（断路器的作用在于故障检修、维护）电涌保护器断路器ZH-D25/2 10AZH1-C40/4 16AZH1-B80/4 ZH1-B60/4 32AZH1-B100/4 60A选型方案: 根据电子信息系统的分类，推荐电源浪保护装置以及弱电系统浪涌保护装置的选型方案。

型号额定放电电流相数防护级别适用场合ZH1-B100/4 60 KA 3 第一级 380V低压配电柜进线处等（四个或三个单相模块组合安装）ZH1-B60（80）/4ZH1-C40/4 30（40）KA20KA 3 第二级线力配电柜、楼层配电箱、热泵、水泵房、中央控制室和消防、电梯机房、室面用电设备等（模块式安装）ZH1-D25/2 10KA 3 第三级别墅用户配电等（模块式安装）ZH1-B100/4 60KA 3 第一级 380V低压配电柜进线处等（四个或三个单相模块组合安装）ZH1-B60（80）/4 30（40）KA 3 第二级户外电缆分支箱等（组合安装、模块式安装）ZH-D25/2 10KA 1 第三级终端设备电源（模块式安装）ZH1-D25/1+NPE 10KA 1+E（N）第三级住宅用户配电等（模块式安装）浪涌保护器的应用与选型一、应用：1、浪涌电压电路在遭雷击和在接通、断开电感负载或大型负载时常常会产生很高的操作过电压，这种瞬时过电压（或过电流）称为浪涌电压（或浪涌电流），是一种瞬变干扰：例如直流6V继电器线圈断开时会出现300V～600V的浪涌电压；接通白炽灯时会出现8～10倍额定电流的浪涌电流；当接通大型容性负载如补偿电容器组时，常会出现大的浪涌电流冲击，使得电源电压突然降低；当切断空载变压器时也会出现高达额定电压8～10倍的操作过电压。

（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。

推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或（10/350μs）郊区（架空进线）：60KA（8/20μs）或（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。

（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。

如FRD-20-2A，FRD-40-2A。

在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。

在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的倍~倍之间选取。

一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。

首先要搞清楚防雷器用在什么地方，按照三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。

在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。

其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。

下面是防雷器的几个重要参数：（1）标称电压Un：被保护系统的额定电压，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

浪涌保护器（SPD）的选择
一、SPD作用
（1）电力系统无电时：SPD对其所应用的系统工作无明显影响；
（2）电力系统出现电涌时：SPD呈现低电阻，电涌电流通过SPD泄漏，把电压限制到其保护水平，电涌可能引起工频续流用过SPD;
（3）电力系统出现电涌后：SPD在电涌及任何可能出现的工频续流熄灭后，恢复到高阻状态；
（4）当电涌大于设计最大吸收能力和发电电流时，SPD可能失效或损坏。

SPD的失效模式分为开路模式和短路模式；
（5）在开路模式下，被保护系统不再被保护，因为失效的SPD对系统影响很小，所以不易被发现。

为保证下一个电涌到来之前，更换失效的SPD，就需要有一个指示；
（6）在短路模式下，失效的SPD严重影响系统，系统中短路电流失效的SPD，短路电流导通时能使能量过度释放，可能引起火灾，故使用短路失效模式的SPD 需配备一个合适的断路器或熔断器。

一、SPD的选型
1.1类别的选择
表1-1 SPD类别选择原则
1.2规格的选择
表1-2 SPD规格选择原则
二、SPD前熔断器或断路器选型
表2-1 SPD前断路器或熔断器选择。
