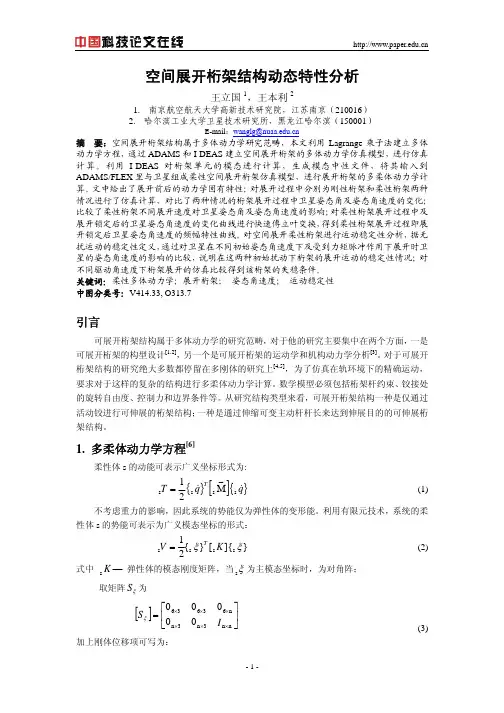

空间展开桁架结构动态特性分析(精)

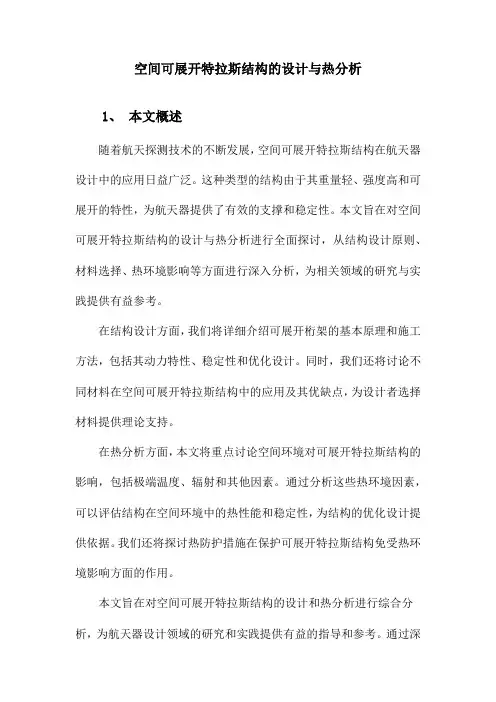

空间可展开特拉斯结构的设计与热分析1、本文概述随着航天探测技术的不断发展，空间可展开特拉斯结构在航天器设计中的应用日益广泛。

这种类型的结构由于其重量轻、强度高和可展开的特性，为航天器提供了有效的支撑和稳定性。

本文旨在对空间可展开特拉斯结构的设计与热分析进行全面探讨，从结构设计原则、材料选择、热环境影响等方面进行深入分析，为相关领域的研究与实践提供有益参考。

在结构设计方面，我们将详细介绍可展开桁架的基本原理和施工方法，包括其动力特性、稳定性和优化设计。

同时，我们还将讨论不同材料在空间可展开特拉斯结构中的应用及其优缺点，为设计者选择材料提供理论支持。

在热分析方面，本文将重点讨论空间环境对可展开特拉斯结构的影响，包括极端温度、辐射和其他因素。

通过分析这些热环境因素，可以评估结构在空间环境中的热性能和稳定性，为结构的优化设计提供依据。

我们还将探讨热防护措施在保护可展开特拉斯结构免受热环境影响方面的作用。

本文旨在对空间可展开特拉斯结构的设计和热分析进行综合分析，为航天器设计领域的研究和实践提供有益的指导和参考。

通过深入了解特拉斯展开结构的原理、材料选择和热环境效应，我们将为未来的太空探索任务提供更高效、稳定和可靠的航天器结构。

2、空间可展开特拉斯结构的基本原理和分类空间可展开特拉斯结构是一种高效灵活的空间结构形式，其基本原理是通过预先设计的折叠和展开过程来实现结构在空间中的可变形性和可重构性。

这种类型的结构通常由一系列由节点连接的直构件或弯曲构件组成，两者都具有一定的刚度和强度来承受和传递外部载荷。

空间可展开特拉斯结构按展开方式可分为几种基本类型。

首先，有一种线性膨胀型，它在膨胀过程中沿着直线或曲线移动，通常用于太空探测器和卫星天线等应用。

第二种是旋转展开型，它涉及一个或多个绕某一轴旋转的组件，常见于太阳能电池板、太空望远镜等。

另一种是复合展开结构，它结合了线性和旋转展开方法，以实现更复杂的空间形式，如大型空间站和航天器。

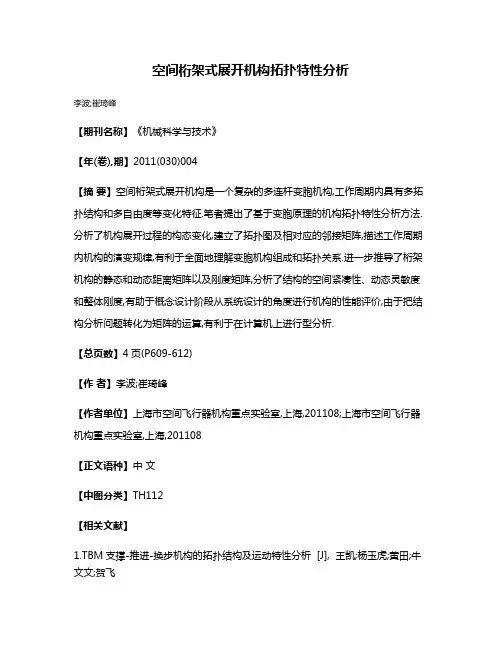

空间桁架式展开机构拓扑特性分析
李波;崔琦峰
【期刊名称】《机械科学与技术》
【年(卷),期】2011(030)004
【摘要】空间桁架式展开机构是一个复杂的多连杆变胞机构,工作周期内具有多拓扑结构和多自由度等变化特征.笔者提出了基于变胞原理的机构拓扑特性分析方法.分析了机构展开过程的构态变化,建立了拓扑图及相对应的邻接矩阵,描述工作周期内机构的演变规律,有利于全面地理解变胞机构组成和拓扑关系.进一步推导了桁架机构的静态和动态距离矩阵以及刚度矩阵,分析了结构的空间紧凑性、动态灵敏度和整体刚度,有助于概念设计阶段从系统设计的角度进行机构的性能评价,由于把结构分析问题转化为矩阵的运算,有利于在计算机上进行型分析.
【总页数】4页(P609-612)
【作者】李波;崔琦峰
【作者单位】上海市空间飞行器机构重点实验室,上海,201108;上海市空间飞行器机构重点实验室,上海,201108
【正文语种】中文
【中图分类】TH112
【相关文献】
1.TBM支撑-推进-换步机构的拓扑结构及运动特性分析 [J], 王凯;杨玉虎;黄田;牛文文;贺飞
2.空间杆状构架式展开机构拓扑型综合与分析 [J], 李波;陈晓峰
3.3-RRC并联机构的变拓扑结构及其特性分析 [J], 尹小琴;杨启志;马履中;谢俊;鲍培德
4.基于拓扑降耦的3T1R并联机构设计与运动学特性分析 [J], 沈惠平;顾晓阳;李菊;邓嘉鸣
5.一种可重构并联机构的拓扑特性分析 [J], 徐帅;尤晶晶;沈惠平;叶鹏达
因版权原因，仅展示原文概要，查看原文内容请购买。

网架结构与空间管桁架结构的特点分析一、引言- 介绍网架结构与空间管桁架结构的定义和概念- 阐述研究这两种结构的必要性和重要性二、网架结构的特点分析- 网架结构的组成和形态- 网架结构的主要特点：刚性好、稳定性高、建造效率高、适用性广等三、空间管桁架结构的特点分析- 空间管桁架结构的组成和形态- 空间管桁架结构的主要特点：轻量化、刚性好、稳定性高、抗震性强等四、网架结构与空间管桁架结构的比较分析- 结构形态上的区别- 技术特性上的异同- 实际应用中的优缺点对比分析五、结论与展望- 总结网架结构与空间管桁架结构的特点和应用现状- 展望未来这两种结构的发展方向和研究重点注：以上为提纲，论文内容根据实际情况适当展开补充。

一、引言网架结构和空间管桁架结构是目前颇为流行的建筑结构形式，其主要特点为刚性好、稳定性高、建造效率高、适用性广等，因此被广泛应用于大型公共建筑、体育馆、会展中心等场所。

本文的研究重点是对这两种结构的特点进行分析，以期为工程建设提供参考意见。

二、网架结构的特点分析1. 组成和形态网架结构是由一系列平面或空间刚杆和节点构成的结构体系，节点的连接方式有焊接、螺栓连接和搭接等多种方式。

网架结构的形态有球面网架、地埋式网架、钢-玻璃网架、双曲面网架等多种形式，可以根据需要灵活选择。

2. 主要特点(1) 刚性好网架结构由多支杆件连接组成，力学特性优异，能够承受较大的外力，抗震性、抗风性能强，具有很好的稳定性和刚度。

(2) 稳定性高网架结构的构成原理使其能够通过节点的固定达到分布均匀，增加整个结构体系的稳定性，不易变形和瘪塌，内部应力分布均匀。

(3) 建造效率高使用网架结构的建筑物可以快速建造，减少施工现场的噪声和粉尘污染，可维持当地生态环境，节约建筑成本。

(4) 适用性广网架结构可采取高效、可持续的材料，适用于各种复杂的跨度、载荷和高度要求的建筑项目，如机场、体育馆、桥梁等。

三、空间管桁架结构的特点分析1. 组成和形态空间管桁架结构是由多根管杆和桁架构件组成的结构体系，主要包括下弦杆、上弦杆、直杆和斜杆等构件。

桁架结构的受力特点桁架结构是一种由杆件和节点组成的结构体系，其受力特点主要包括以下几个方面：桁架结构的主要受力形式是轴力和剪力。

在桁架结构中，杆件主要承受拉力或压力，即轴力；而在节点处则会产生剪力。

这种受力形式使得桁架结构具有较好的受力性能，能够有效地承受水平和垂直方向的荷载。

桁架结构的受力是通过节点传递的。

节点是桁架结构中连接杆件的部分，所有的受力都会通过节点传递到其他杆件上。

这种传递方式使得整个结构在受力均匀分布的同时，也能够有效地减小结构的变形，提高结构的稳定性。

桁架结构的受力是相对集中的。

由于桁架结构中的杆件都是直线排列的，受力主要集中在杆件的两端和节点上。

这种受力特点使得桁架结构具有较高的刚度和承载能力，适用于大跨度的建筑和桥梁结构。

桁架结构的受力是相对静定的。

在桁架结构中，杆件的数量和节点的位置都是确定的，结构的受力状态也可以通过静力平衡来计算和分析。

这种相对静定的受力状态使得桁架结构在设计和施工过程中更加可控，能够确保结构的安全性和稳定性。

桁架结构的受力是相互协调的。

在桁架结构中，各个杆件和节点之间的受力是相互协调的，通过合理的设计和构造可以使得结构整体受力均衡，达到最佳的受力状态。

这种相互协调的受力特点使得桁架结构在实际工程中得到广泛应用，成为大跨度结构的常见形式。

桁架结构具有轴力和剪力为主要受力形式、受力通过节点传递、受力相对集中、受力相对静定以及受力相互协调等特点。

这些受力特点使得桁架结构具有较好的受力性能和稳定性，适用于各种大跨度建筑和桥梁工程中。

在设计和施工过程中，需要充分考虑这些受力特点，确保结构的安全可靠。

第三章桁架结构第一节桁架结构的特点由简支梁发展成为桁架的过程――简支梁在均布荷载作用下，沿梁轴线弯曲，剪力的分布及截面正应力的分布（分为受压区和受拉区两个三角形）在中和轴处为零。

截面上下边缘处的正应力最大，随着跨度的增大，梁高增加。

根据正应力的分布特点，要节省材料，减轻自重，先形成工字型梁――继续挖空成空腹形式――最后，中间剩下几根截面很小的连杆时，就发展成为“桁架”。

由此可见，桁架是从梁式结构发展产生出来的。

桁架的实质是利用梁的截面几何特征的几何因素――构件截面的惯性矩I增大的同时，截面面积反而可以减小。

梁结构的梁高加大时，自重随之增加很多，桁架结构无此弊端。

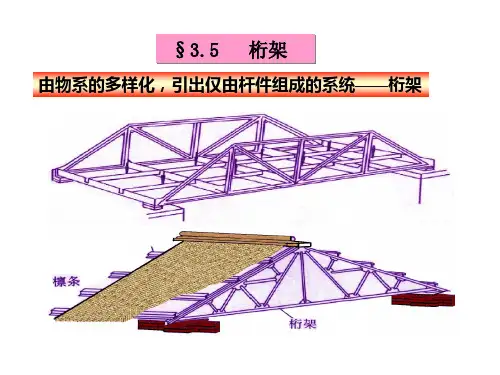

Z在实际工作中，由于其自重轻，用料经济，易于构成各种外形适应不同的用途，桁架成为一种应用极广泛的形式，除经常用于屋盖结构外，（我们常说的屋架），还用于皮带运输机栈桥、塔架和桥梁等。

（如图示各种组合屋架、武汉长江大桥采用的桁架形式等）一．桁架结构计算的假定（基本特点）1．杆件与杆件之间相连接的节点均为铰接节点2．所有杆件的轴线都在同一平面内。

（这一平面称为桁架的中心平面）3．所有外力（包括荷载与支座反力）都作用在桁架的中心平面内，且集中作用在节点上实际桁架与上述假定是有差别的，尤其是节点铰接的假定。

例如：木桁架常常为榫接，它与铰接的假定是接近的。

而钢桁架有些杆件在节点处是连续的，腹杆采用的是节点板焊接或铆接，节点具有一定的刚性；混凝土节点构造往往采用刚性连接。

尽管如此，科学试验和工程实践均表明，上述不符合假定的因素对桁架影响很小，只要采取适当的构造措施，就能保证这些因素产生的应力对结构和杆件不会造成危害。

故桁架在计算中仍按“节点铰接”处理。

假定3 “集中力作用在节点上”是保证桁架各杆件仅承受轴向力的前提。

对于桁架上直接搁置屋面板或屋架下弦承受吊顶荷载时，当上下弦间有荷载作用时，则会使原来杆件的受力形式发生变化（纯压、纯拉变为压弯、拉弯构件），从而使得上、下弦截面尺寸变大，材料用料增加。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.【基本知识】桁架结构是由若干个杆件在杆两端用铰联结而形成的结构，各铰结点为无摩擦的理想铰，各杆轴线通过铰中心，荷载和支座反力作用在结点上。

这次采用link8单元来模拟空间桁架结构，每个节点只用三个自由度（Ux，Uy，Uz），该单元可承受轴向拉压但不能承受弯矩。

【基本资料】此次分析为一吊车梁桁架，采用N型万能杆件拼组而成。

尺寸：具体尺寸如下图所示，其中单根杆件的截面面积（㎡）：N1=2330e-6, N3=1670e-6,N4=1150e-6,N4=1150e-6。

约束：在下平纵联平面内，一端支座固定，其中一个为固定，另一个横向可动；另外一端支座纵向可动，但与固定支座位于一侧的支座横向固定。

荷载：1、自重（重力加速度取9.8m/s2）；2、风荷载；工作状态横向风压强度为500Pa；3、移动荷载；吊重为600KN且在跨中16m范围内的两个对应的上弦节点上移动；材料：弹性模量E=2.1e11；密度8399.5【建模要点】1、建立空间的桁架模型可以先建立一个简单的模型，然后通过线的复制（lgen）来生成整个模型；2、给建成的模型赋属性时，选择相应的杆，可以通过这三个命令流（lsel,s,loc,x；lsel,r,tan1；lsel,r,length）来选择，方便快捷，具体的看可以查看帮助文件；3、因为第三个荷载时移动的荷载，且每种类型荷载的分项系数不同，因此需要用到荷载工况，将自重、风荷载分别与位于不同结点的移动荷载进行组合，需要采用循环的命令，详情请见命令流。

【建模过程】1、建模。

先建立前后两边的主桁架，由于这个是个有规律的，可以先建立一个简单，然后利用lgen复制得到大的模型；如下图所示；部分命令流：lgen,6,all,,,4\部分命令流：lgen,2,all,,,,,2同理，上下平纵联结系和横向联结系同样通过复制的形成，最后进行关键点的压缩和重新编号，这样的模型就建立好了，如下图所示；部分命令流：nummrg,all$numcmp,all2、赋予线材料属性。

桁架结构特点
桁架结构是一种为了支撑建筑物而构建的三维结构。

其主要特点有以下几点：
稳定性
桁架结构在建筑物中具有非常好的稳定性，这是因为其所采用的支撑方式是三维的，
能够在多个方向上承受重力和风力的作用力，从而大大增强了建筑物整体的稳定性。

可靠性
由于桁架结构在施工和搭建时需要经过严格的计算和实验验证，所以其设计和建造过
程非常严格和规范化。

这意味着桁架结构所构建的建筑物非常可靠，结构稳定，安全性高，能够保证建筑物在使用过程中不会出现任何损坏或塌陷等问题。

可适应性
桁架结构可以适应各种不同的建筑形式和尺寸，可以用于建造不同大小的建筑物，以
满足各种不同需求。

由于桁架结构的灵活性相对较高，能够应对不同的设计方案和施工环境。

经济性
桁架结构具有较高的经济性，主要体现在施工和维护成本的控制方面。

由于桁架结构
的结构相对轻量，所需的材料相对较少，从而大大降低了施工成本。

此外，由于桁架结构
所构建的建筑物需要的维护和保养成本也较低，因此可以帮助业主降低开支，减少经济压力。

美观性
桁架结构的设计非常灵活，可以灵活打造出各种不同的形态，并且能够结合建筑的整
体设计风格，增强建筑物的美观性。

由于桁架结构的支撑系统一般是清晰可见的，因此业
主和设计师有更多的空间去进行美学设计和装饰。

综合来看，桁架结构是一种非常优秀的建筑结构体系，它具有较高的稳定性和可靠性，并且灵活适应各种不同的建筑需求。

此外，桁架结构具有较高的经济性和美观性，因此在
现代建筑中被广泛应用。

桁架结构的力学行为分析桁架结构是一种由杆件和节点组成的稳定结构，在工程领域中广泛应用于梁柱、屋顶和桥梁等建筑物中。

本文将对桁架结构的力学行为进行详细分析，包括结构的受力特点、应力分布和刚度等方面。

1. 结构的受力特点桁架结构的受力特点主要体现在以下几个方面：1.1. 杆件受力均匀桁架结构中的杆件大多为轻型直杆，其受力状态主要为轴力和拉压力。

由于杆件在桁架结构中的布置相对均匀，因此受力分布也较为均匀。

1.2. 节点强度高桁架结构的节点处通常通过焊接或螺栓连接，这种连接方式使节点能够承受较大的拉压力。

同时，桁架结构中节点与杆件的连接方式也决定了整个结构的刚度和稳定性。

1.3. 桁架结构的自重轻由于桁架结构主要由轻型杆件组成，因此整个结构的自重相对较轻。

这一特点使得桁架结构在应用中能够减轻建筑物的荷载，提高结构的承载能力。

2. 应力分布桁架结构的应力分布主要受到加载方式和结构形状的影响。

通常情况下，桁架结构中的杆件受到轴力的作用，因此其应力分布呈现出一定的规律。

2.1. 拉压杆件的应力在桁架结构中，从支座到加载点的杆件一般会受到压力，而从加载点到支座的杆件则受到拉力。

这种受力方式决定了桁架结构中杆件的应力分布规律。

2.2. 杆件受力方向与应力分布根据桁架结构中杆件受力的方向不同，其应力分布也会有所变化。

一般来说，斜向杆件受力方向与应力分布较为均匀，而水平和垂直杆件受力方向则会导致应力集中。

3. 刚度桁架结构的刚度是指结构在受力作用下的形变大小。

刚度直接影响着结构的稳定性和抗震能力。

3.1. 刚度与杆件的直径和材料性质桁架结构的刚度与结构中杆件的直径和材料性质密切相关。

通常情况下，直径较大的杆件具有较高的刚度，而刚度较高的材料也可以有效提高整个结构的稳定性。

3.2. 刚性节点的影响桁架结构中刚性节点对整个结构的刚度有着重要的影响。

刚性节点的设置可以提高结构的刚度和稳定性，确保结构在受力时不会发生过大的形变。

桁架结构特点
桁架结构是一种常见的建筑结构形式，其特点包括：
1. 强度高：桁架结构由许多杆件和节点组成，具有优异的强度和抗震能力，能够承受大量的荷载。

2. 空间利用率高：桁架结构利用杆件和节点构成空间网格，可以更好地利用空间，减少浪费。

3. 可塑性强：桁架结构可根据需要进行调整和改变，适应不同的建筑需求。

4. 施工简单：桁架结构由标准化的杆件和节点组成，施工过程较为简单，可大幅降低施工成本。

5. 美观性好：桁架结构的杆件和节点构成了独特的形态和线条，具有很高的美观性和艺术性。

总的来说，桁架结构具有强度高、空间利用率高、可塑性强、施工简单和美观性好等特点，被广泛应用于建筑、桥梁、航空航天等领域。
