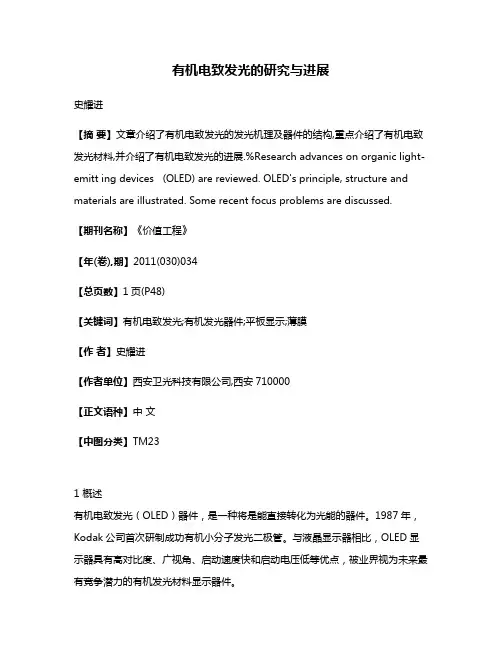

有机电致发光的研究与进展史耀进【摘要】文章介绍了有机电致发光的发光机理及器件的结构,重点介绍了有机电致发光材料,并介绍了有机电致发光的进展.%Research advances on organic light- emitt ing devices (OLED) are reviewed. OLED's principle, structure and materials are illustrated. Some recent focus problems are discussed.【期刊名称】《价值工程》【年(卷),期】2011(030)034【总页数】1页(P48)【关键词】有机电致发光;有机发光器件;平板显示;薄膜【作者】史耀进【作者单位】西安卫光科技有限公司,西安710000【正文语种】中文【中图分类】TM231 概述有机电致发光(OLED)器件,是一种将是能直接转化为光能的器件。
1987年,Kodak公司首次研制成功有机小分子发光二极管。
与液晶显示器相比,OLED显示器具有高对比度、广视角、启动速度快和启动电压低等优点,被业界视为未来最有竞争潜力的有机发光材料显示器件。
2 有机电致发光的发光机理有机材料的电致发光属于注入式的复合发光。
是在一定电压的作用下,电子和空穴分别从分别从阴极和阳极注入到其相应的传输层,它是用ITO透明电极和金属电极分别作为器件的阳极和阴极材料的,电子和空穴分别经过电子和空穴传输层迁移到发光层,使发光分子激发,从而发出光亮来。
3 有机电致发光材料3.1 有机小分子发光材料有机小分子发光材料主要是金属螯合物,金属螯合物具有有机物的高荧光量子效率和无机物的高稳定性等优点,被认为是最有应用前景的一类发光材料,常用的金属离子是第Ⅱ主族元素如Be、Zn,第III主族元素如Al、Ga、In以及稀土元素如Tb、Eu、Gd。
8-羟基喹啉金属螯合物是目前研究较多的有机小分子发光材料,是很好的绿色发光材料。
有机发光材料的研究与应用随着现代科技的不断发展,有机发光材料正逐渐被广泛应用于各种领域,例如显示器、照明、生物医学、环境监测等。
本文将简要介绍有机发光材料的研究进展和应用前景。
1. 有机发光材料的发展历程有机光电发光材料是指具有发光性能的有机化合物。
20世纪90年代,有机发光材料的研究开始进入了实用化阶段,开发出了诸如OLED、PLED、有机太阳能电池等应用。
在有机发光材料研究领域中,OLED是研究的热点之一。
OLED作为下一代显示技术受到了广泛关注。
通过有机分子的发光原理,OLED可以制成超薄、柔性、高对比、高亮度的显示器,大大提高了人们的视觉品质和使用体验。
因其能耗低、环保、可靠性高等特点,OLED已被广泛应用于智能手机、笔记本电脑、平板电脑等微型显示器上。
2. 有机发光材料的分类目前,有机发光材料的分类主要是按其激发机理划分的。
分为基于荧光激发和基于磷光激发两类。
基于荧光激发的有机发光材料是指通过荧光基团实现发光的有机分子材料,它具有高亮度、发光效率高,但是发光颜色比较单一,并且易受氧化和水分影响。
基于磷光激发的有机发光材料是指通过磷光基团实现发光的有机分子材料,它可以发出多种颜色的光,具有高稳定性、抗湿性好等特点,但发光效率相对较低。
因此,在选择有机发光材料时,需要根据具体应用场景选择适合的材料。
此外,近年来,新型有机发光材料如氮化物、碳化物、氧化物也被广泛研究,其可发出高亮度、多色性、极长寿命的光,有望应用于下一代照明和显示技术中。
3. 有机发光材料应用的前景随着有机管及其相关技术的发展,有机发光材料的研究和应用前景正变得越来越广阔。
在显示领域,OLED作为下一代显示技术,已逐渐替代了传统的液晶显示器,在消费电子市场上得到了广泛的应用。
在照明领域中,基于有机发光材料的LED照明灯具已经能够取代传统的荧光灯和白炽灯,具有更高的效率、更长的寿命、更均匀的光线和更好的颜色呈现效果。
在生物医疗领域,有机荧光探针作为一种信号反馈剂,广泛应用于癌症检测、药物筛选和细胞成像等方面。
文献综述:有机光电材料的研究现状及挑战有机光电材料是一类具有光电活性的有机材料,其研究涉及到材料科学、物理化学、生物学等多个领域。
近年来,有机光电材料的研究成果越来越丰富,大量的新型有机光电材料不断涌现。
本文将简要综述有机光电材料的研究现状及挑战。
一、有机光电材料的研究现状1. 有机发光材料有机发光材料具有高亮度、高效率、长寿命等优点,广泛应用于显示器、照明、传感器等领域。
目前,有机发光材料的研究主要集中在发展新型的荧光染料和荧光聚合材料,以及探索其在太阳能电池、生物成像、信息存储等领域的应用。
2. 有机光电检测材料有机光电检测材料是另一类研究热点。
随着数字化和智能化的加速发展,光电检测材料已成为高科技领域的关键材料之一。
目前常见的有机光电检测材料有聚合物、小分子、富勒烯等,其在光电器件、生物传感器、光伏器件等领域展现出良好的应用前景。
3. 有机光催化材料有机光催化材料是指通过光催化反应来实现化学反应的材料。
在光催化材料领域,通过改变有机半导体材料的组成、晶体结构等方面来提高材料的光催化性能,从而实现更高效、更经济的应用。
此外,有机光催化材料还可以用于环境修复、污水处理、空气净化等领域。
二、有机光电材料的挑战1. 稳定性问题尽管有机光电材料具有许多优点,但其稳定性问题是限制其广泛应用的主要因素之一。
有机光电材料的稳定性主要受到环境因素(如温度、湿度、氧气)的影响,同时也与其自身的化学结构有关。
因此,如何提高有机光电材料的稳定性是其研究的重要方向。
2. 效率问题尽管有机光电材料的发光效率和光电转换效率较高,但在实际应用中仍存在效率问题。
这主要是由于有机光电材料的载流子传输性能和界面效应等问题引起的。
因此,如何提高有机光电材料的效率也是其研究的重要方向。
3. 制造成本问题有机光电材料的制造成本较高,这也是限制其广泛应用的原因之一。
因此,如何降低有机光电材料的制造成本,如通过改进制造工艺、优化器件结构等方法,也是其研究的重要方向。
实验名称:电致发光性能实验实验时间:2023年X月X日实验地点:XX大学光电实验室一、实验目的1. 了解电致发光(EL)的基本原理和特性。
2. 学习电致发光器件的制备方法。
3. 测试并分析不同材料制备的电致发光器件的性能。
二、实验原理电致发光(Electroluminescence,EL)是指在外加电场的作用下,电子和空穴在半导体材料中复合,释放出光子的现象。
电致发光器件主要包括有机电致发光器件(OLED)和无机电致发光器件。
本实验主要研究有机电致发光器件。
有机电致发光器件由有机发光层、电子传输层、空穴传输层和电极组成。
在器件中,电子和空穴分别从电子传输层和空穴传输层注入到有机发光层,在有机发光层中复合,产生光子。
三、实验器材1. 有机发光材料:聚苯乙烯基聚乙炔(PPV)和聚(3,4-乙烯二氧噻吩)-聚(苯乙烯磺酸)(PEDOT:PSS)。
2. 电子传输材料:N,N'-二甲基-4,4'-二氰基苯并-1,3-二噻唑(6,6'-DPC)。
3. 空穴传输材料:N,N'-二苯基-N,N'-二苯基-4,4'-二氰基苯并-1,3-二噻唑(6,6'-DPC)。
4. 电极材料:银电极。
5. 基板:玻璃板。
6. 真空镀膜机。
7. 光谱仪。
8. 电致发光测试仪。
四、实验步骤1. 准备有机发光材料、电子传输材料、空穴传输材料和电极材料。
2. 使用真空镀膜机将有机发光材料、电子传输材料、空穴传输材料和电极材料依次镀在玻璃板上,形成器件结构。
3. 将制备好的器件放入光谱仪中,测试器件的吸收光谱和发射光谱。
4. 将制备好的器件放入电致发光测试仪中,测试器件的电致发光性能,包括亮度、电流密度、电压、外量子效率等。
五、实验结果与分析1. 吸收光谱和发射光谱实验结果显示,有机发光材料PPV在吸收光谱中有一个较强的吸收峰,位于520nm左右;发射光谱中有一个较强的发射峰,位于660nm左右。
有机电致发光材料的研究进展及应用材化1111班王蒙 1120213122摘要:简要论述有机电致发光设备的发光机理、器件结构及彩色显示方法,详细介绍有机电致发光材料的种类、组成、特点和研究近况,并对其用途和前景,尤其在军事领域的应用作了一定介绍。
另外还指出了有机电致发光在商业化过程中一些急待解决的问题。
关键词:有机发光材料,进展,应用。
正文:信息技术的持续快速发展对信息显示系统的性能,如亮度、对比度、色彩变化、分辨率、成本、能量消耗、质量和厚度等均提出了高的要求。
在已有的成熟显示技术中,电致发光显示设备能够满足上述性能要求,另外它还具有宽视角、较宽的工作温度范围和固有的强度等优点。
电致发光显示设备一般包括发光二极管(LED)、粉末磷设备、薄膜电致发光设备(TFEL)和厚介质电致发光设备等。
目前的信息显示市场上真正的参与者主要是TFEL和有机LED (OLED)。
OELD技术的发展时间并不很长,但发展速度较快。
近几年,随着市场对高质量、高可靠性、大信息量显示器件的需求日益增加,OLED技术更是得到了长足的发展,目前已有多种OLED产品投入市场。
1997年,日本Pioneer公司推出配备有绿色点阵OLED的车载音响,并建立了世界上第一条OELD生产线。
1998年,日本NEC、Pioneer公司各自研制出5英寸无源驱动全彩色四分之一显示绘图阵列(QVGA)有机发光显示器。
2000年,Motorola公司推出了有机显示屏手机。
2002年,Toshiba公司推出了17英寸的全彩色显示器。
清华大学与北京维信诺公司共同开发出国内首款多色OLED手机模块。
2003年,台湾奇美电子公司与IBM合作推出加英寸的OELD显示器。
2004年5月,日本精工爱普生公司研制成功的40英寸大屏幕OLED显示器以全彩、超薄、动态影像显示流畅的特点成为OELD显示市场上最大的亮点。
2006年,首尔半导体株式会社的子公司SeoulOptodeviceCo.Lid.以控股方式与美国SensorElectronicTechnology公司共同开发生产的世界唯一的短波长紫外发光二极管(UVEL D)产品已开始量产。

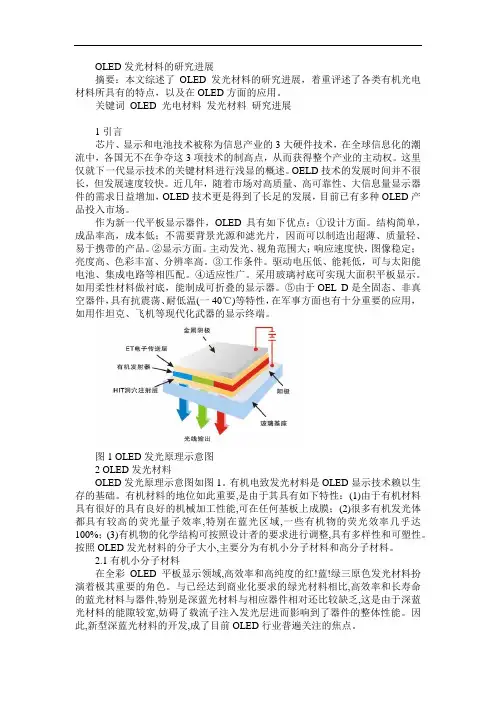

OLED发光材料的研究进展摘要:本文综述了OLED发光材料的研究进展,着重评述了各类有机光电材料所具有的特点,以及在OLED方面的应用。
关键词OLED 光电材料发光材料研究进展1引言芯片、显示和电池技术被称为信息产业的3大硬件技术,在全球信息化的潮流中,各国无不在争夺这3项技术的制高点,从而获得整个产业的主动权。
这里仅就下一代显示技术的关键材料进行浅显的概述。
OELD技术的发展时间并不很长,但发展速度较快。
近几年,随着市场对高质量、高可靠性、大信息量显示器件的需求日益增加,OLED技术更是得到了长足的发展,目前已有多种OLED产品投入市场。
作为新一代平板显示器件,OLED具有如下优点:①设计方面。
结构简单,成品率高,成本低;不需要背景光源和滤光片,因而可以制造出超薄、质量轻、易于携带的产品。
②显示方面。
主动发光、视角范围大;响应速度快,图像稳定;亮度高、色彩丰富、分辨率高。
③工作条件。
驱动电压低、能耗低,可与太阳能电池、集成电路等相匹配。
④适应性广。
采用玻璃衬底可实现大面积平板显示。
如用柔性材料做衬底,能制成可折叠的显示器。
⑤由于OEL D是全固态、非真空器件,具有抗震荡、耐低温(一40℃)等特性,在军事方面也有十分重要的应用,如用作坦克、飞机等现代化武器的显示终端。
图1 OLED发光原理示意图2 OLED发光材料OLED发光原理示意图如图1。
有机电致发光材料是OLED显示技术赖以生存的基础。
有机材料的地位如此重要,是由于其具有如下特性:(1)由于有机材料具有很好的具有良好的机械加工性能,可在任何基板上成膜;(2)很多有机发光体都具有较高的荧光量子效率,特别在蓝光区域,一些有机物的荧光效率几乎达100%;(3)有机物的化学结构可按照设计者的要求进行调整,具有多样性和可塑性。
按照OLED发光材料的分子大小,主要分为有机小分子材料和高分子材料。
2.1有机小分子材料在全彩OLED平板显示领域,高效率和高纯度的红!蓝!绿三原色发光材料扮演着极其重要的角色。
电致发光材料
电致发光材料(Electroluminescent Materials,简称EL材料)是一种能够在电
场的作用下产生发光现象的材料。
它具有在室温下工作、发光效率高、寿命长、能耗低等优点,因此在显示、照明、生物医学、安全标识等领域有着广泛的应用前景。
EL材料的基本原理是在外加电场的作用下,通过电子和空穴的复合发生辐射
而产生光。
目前,主要的EL材料包括有机EL材料和无机EL材料两大类。
有机EL材料是指以有机化合物为基础的EL材料,其优点是制备工艺简单、
可制备成薄膜、柔性度高,适合于柔性显示器件的制备。
有机EL材料的发光颜色
丰富,可以通过不同的有机分子设计实现多种颜色的发光,因此在显示领域有着广泛的应用前景。
无机EL材料是指以无机化合物为基础的EL材料,其优点是发光效率高、寿
命长、稳定性好,适合于大面积照明和显示领域的应用。
无机EL材料的发光机理
复杂,通常包括发光中心和激活剂等组成,通过控制发光中心和激活剂的种类和浓度可以实现不同颜色的发光。
除了有机EL材料和无机EL材料,近年来还出现了混合型EL材料,即有机无
机杂化EL材料。
混合型EL材料综合了有机EL材料和无机EL材料的优点,具有
发光效率高、寿命长、制备工艺简单等特点,因此备受关注。
随着科学技术的不断发展,EL材料的研究和应用也在不断拓展。
未来,随着
新材料、新工艺的不断涌现,EL材料将会在显示、照明、生物医学等领域发挥越
来越重要的作用,为人类社会的发展和进步做出更大的贡献。

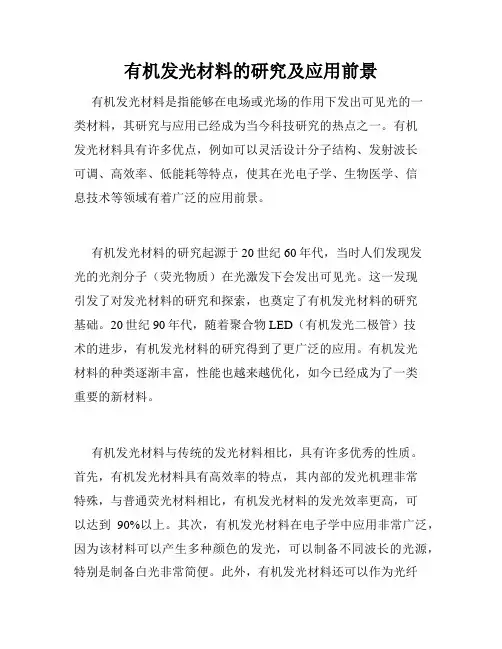

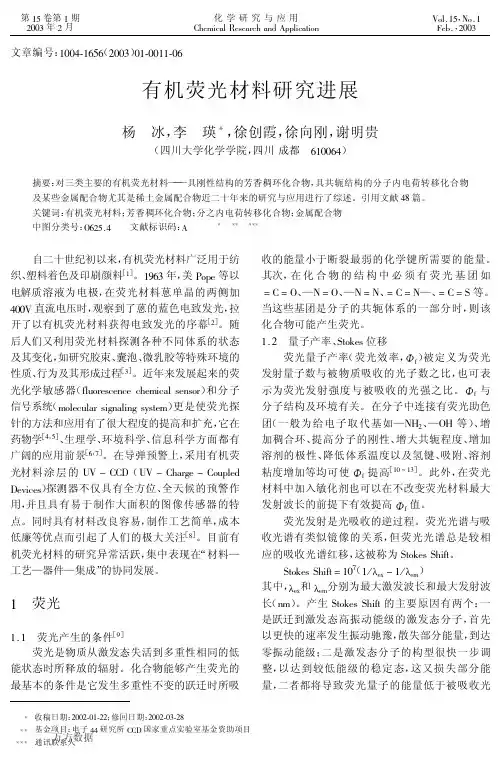

有机发光材料的研究及应用前景有机发光材料是指能够在电场或光场的作用下发出可见光的一类材料,其研究与应用已经成为当今科技研究的热点之一。
有机发光材料具有许多优点,例如可以灵活设计分子结构、发射波长可调、高效率、低能耗等特点,使其在光电子学、生物医学、信息技术等领域有着广泛的应用前景。
有机发光材料的研究起源于20世纪60年代,当时人们发现发光的光剂分子(荧光物质)在光激发下会发出可见光。
这一发现引发了对发光材料的研究和探索,也奠定了有机发光材料的研究基础。
20世纪90年代,随着聚合物LED(有机发光二极管)技术的进步,有机发光材料的研究得到了更广泛的应用。
有机发光材料的种类逐渐丰富,性能也越来越优化,如今已经成为了一类重要的新材料。
有机发光材料与传统的发光材料相比,具有许多优秀的性质。
首先,有机发光材料具有高效率的特点,其内部的发光机理非常特殊,与普通荧光材料相比,有机发光材料的发光效率更高,可以达到90%以上。
其次,有机发光材料在电子学中应用非常广泛,因为该材料可以产生多种颜色的发光,可以制备不同波长的光源,特别是制备白光非常简便。
此外,有机发光材料还可以作为光纤的发光材料,因为它的发光强度很高,可以减少光纤传输的能量损失。
在生物医学领域,有机发光材料的应用也非常广泛,例如用于药物标记、活体成像、生物传感等。
在信息技术领域,有机发光材料的应用也非常广泛。
例如,在OLED显示屏的设计中,需要用到有机发光材料,其光电性能更好,并且可以实现更高分辨率的显示。
此外,随着人工智能研究的逐渐深入,有机发光材料也被用于光电子学中,作为人工智能的一个重要组成部分,其在图像识别、语音识别等方面都有着广泛的应用前景。
总的来说,有机发光材料具有许多优秀的性质,是一种非常重要的新材料。
经过不断的研究和探索,有机发光材料的种类也越来越丰富,性能也越来越完善,可以应用于光电子学、生物医学和信息技术等领域。
随着科技的不断发展和技术的日益成熟,有机发光材料的应用前景也更加广阔,相信未来有机发光材料会给我们的生活带来更多的便利和创新。
硅基有机红外及可见电致发光摘要:近年来,随着人们对硅基有机材料的研究深入,硅基有机红外及可见电致发光逐渐成为热门研究领域。
本文对硅基有机红外及可见电致发光的研究进展进行了综述。
首先,对硅基有机材料的结构特点进行了概述,介绍了硅基有机材料的制备方法及其在红外及可见电致发光中的应用。
然后,对硅基有机电致发光的机理、量子效率和发光稳定性进行了讨论。
最后,探讨了硅基有机材料在光电子学和生物医学等领域的应用前景。
关键词:硅基有机材料,红外发光,可见发光,电致发光,量子效率,发光稳定性,应用前景一、绪论硅是一种广泛应用于半导体工业中的材料,具有优良的光电性能。
硅的使用范围已经远远超过半导体器件领域,如:硅光电流电池(Si-APD)、硅基光电倍增管、硅基光开关等,硅材料的广泛应用已成为光电子学领域的一个热点。
然而,由于硅材料禁带宽度太窄,不能发出可见光,因此其在光学领域的应用受到了一定的限制。
为了解决这个问题,人们研究了硅基有机材料。
硅基有机材料是一种由硅原子与有机基团构成的复合材料,具有良好的光学性能,其禁带宽度比硅宽,能够发出可见光,因此在光电子学领域有广泛的应用。
二、硅基有机材料的制备硅基有机材料的制备方法主要有两种:有机溶剂法和气相沉积法。
有机溶剂法是将硅烷和有机化合物在有机溶剂中混合,通过控制温度和反应时间来合成硅基有机材料。
气相沉积法是将硅源和有机化合物在一定的温度和压力下反应,通过升温和离子束注入来得到硅基有机材料。
硅基有机材料的制备方法及条件对其性能有很大的影响。
三、硅基有机红外发光硅基有机红外发光主要是通过电致发光实现的。
硅基有机材料的电致发光是由载流子在材料内部运动而产生的。
通过载流子的复合,能量被释放出来,导致电致发光。
硅基有机材料的电致发光光谱主要分布在红外波段,其发光波长范围从800nm到1300nm。
四、硅基有机可见电致发光硅基有机材料的可见电致发光是指发光波长分布在可见光波段的现象。
OLED中间体材料市场发展现状引言有机电致发光(OLED)技术现在已经成为显示行业中最热门的技术之一。
OLED显示屏具有高对比度、宽视角、极薄柔韧以及低功耗等优点,因此被广泛应用于智能手机、电视和可穿戴设备等领域。
OLED中间体材料作为OLED制造过程中至关重要的一项技术,对OLED的性能和质量起着决定性的影响。
本文将对OLED中间体材料市场的发展现状进行分析和概述。
OLED中间体材料的定义和作用OLED中间体材料是指充当OLED器件中有机发光层与电极之间的介质的材料。
它们在OLED器件的成长、传输和分子定位等方面发挥着重要作用。
正确选择和设计OLED中间体材料对于提高OLED器件的性能、降低能耗以及延长器件寿命至关重要。
OLED中间体材料市场的发展趋势目前,OLED中间体材料市场正在快速发展。
以下是一些发展趋势值得关注:1. 技术进步和创新随着OLED技术的不断进步和创新,对OLED中间体材料的需求也在不断增加。
新型的有机材料和高效的介质被开发出来,以提高OLED器件的性能和稳定性,满足消费者对于高质量显示的要求。
2. 市场竞争加剧OLED中间体材料市场的竞争日益激烈,很多公司加大了对OLED中间体材料研发和生产的投入。
不仅有很多国际大公司如日本旭化成、鸿富锦等在这一领域具有强大的研发实力,还有很多中国公司也开始崭露头角。
3. 持续的应用扩展OLED技术不仅在智能手机上取得了广泛应用,还逐渐应用于电视、汽车等领域。
这使得对OLED中间体材料的需求不断增加,并促使OLED中间体材料市场进一步扩大。
OLED中间体材料市场的主要参与者以下是目前OLED中间体材料市场上的一些主要参与者:1. 日本旭化成(Asahi Kasei)日本旭化成是一家以合成树脂、合成纤维、电子材料等为主的综合性材料公司。
他们在OLED中间体材料领域有着丰富的经验,提供高性能的有机薄膜。
2. 鸿富锦(HFTC)鸿富锦是一家专业从事OLED中间体材料研发和生产的公司。
有机电致发光材料学院:化工学院专业:应化姓名:000 学号:20111130152随着信息时代的来临,作为人机界面的新型显示器件的研制,越来越引起人们的重视,特别是各类平板显示器件(FPD)以其体积小、重量轻、能耗低、屏幕大等特点,引发了一股强劲的平板显示器件研制热潮。
作为新一代平板显示器件,有机电致发光器件(OLED)具有如下优点:(1)设计方面:结构简单,成品率高成本低;不需要背景光源和滤光片,因而可以制造出超薄、重量轻、易于携带的产品。
(2)显示方面:主动发光、视角范围大;响应速度快,图像稳定;亮度高、色彩丰富、分辨率高。
(3)工作条件:驱动电压低、能耗低,可与太阳能电池、集成电路等相匹配。
(4)适应性广:采用玻璃衬底可实现大面积平板显示;如用柔性材料做衬底,能制成可折叠的显示器(5)由于OLED是全固态、非真空器件,具有抗震荡、耐低温(一40℃)等特性,在军事方面也有十分重要的应用,如用作坦克、飞机等现代化武器的显示终端。
由于上述优点,有机电致发光器件在手机、个人电子助理(PDA)、数码相机、车载显示、笔记本电脑壁挂电视以及军事领域都具有广阔的应用前景,是一种可刚来替代液晶显示器(LCD)的新型平板显示器件。
因此,OLED是近几年来新材料及显示技术领域研究、开发的一大热点,其产业化势头卜分迅猛。
一、有机电致发光原理有机电致发光是载流子从阳极和阴极双注入式的发光过程,是将电能转化为光能的能量转移过程.有机电致发光机制:在外加电场作用下,电子和空穴分别从两电极注入有机层的导带(反键轨道)和价带(成键轨道),经过有机层的电子传输和空穴传输,在发光层复合形成激子,激子通过辐射发光(荧光或磷光)从激发态跃迁回基态.有机物电荷传输大部分以∏-电子为基础,分子之间仅仅具有弱的分子间作用力——范德华力,具有可吸收和发射紫外可见光、产生和传输电荷、非线性光学性能等性质;其导电过程可用分子轨道理论解释,即电荷传输是靠载流子在不同分子轨道的最高占据轨道(HOMO)和最低空轨道(LUMO)能级之间的跃迁完成的;发光是受激发电子从LUMO能级跃迁到HOMO能级产生的。
<有机化学进展>结课论文题目:有机电致发光材料的研究现状院系:专业:班级:学号:姓名:有机电致发光材料的研究现状摘要:本文对有机电致发光显示器件的发展历史,器件结构、工作特征、发光器件(OLED)的优点、发展现状和趋势等都做了简要的概括。
详细介绍了有机发光材料的研究状况,包括小分子发光材料、高分子(聚合物)发光材料,以及新材料的开发。
最后总结了国内外OLED 技术的发展状况。
关键词:小分子有机电致发光有机高分子聚合物电致发光Research and developmentof organic electroluminescent materials Abstract Organic light-emitting diodes (OLEDs), having excellent properties of low driving voltage and brightemission, have been extensively studied due to their possible applications for flat panel color displays.At the same time, or-ganic electroluminescent materials have been made with an outstanding progress.And thestatus of organic electrolumi-nescent materials(including evaporated molecules and polymers)were reported in this paper.Key words OLED, organic luminescent materials, evaporated molecules and polymers有机电致发光显示(organic electroluminesence Display)技术被誉为具有梦幻般显示特征的平面显示技术,因其发光机理与发光二极管(LED)相似,所以又称之为OLED(organic light emitting diode)。
2000年以来,OLED受到了业界的极大关注,开始步入产业化阶段。
一、发展历史1936年,Destriau将有机荧光化合物分散在聚合物中制成薄膜,得到最早的电致发光器件。
20 世纪50年代人们就开始用有机材料制作电致发光器件的探索,A. Bernanose等人在蒽单晶片的两侧加上400V的直流电压观测到发光现象,单晶厚10mm~20mm,所以驱动电压较高。
1963年M. Pope等人也获得了蒽单晶的电致发光。
70年代宾夕法尼亚大学的Heeger探索了合成金属[1]。
1987年Kodak公司的邓青云首次研制出具有实用价值的低驱动电压(<10V,>1000cd/m2)OLED器件(Alq作为发光层)[2]。
1990年,Burroughes及其合作者研究成功第一个高分子EL(PLED)(PPV作为发光层),更为有机电致发光显示器件实用化进一步奠定了基础。
1997年单色有机电致发光显示器件首先在日本产品化,1999年月,日本先锋公司率先推出了为汽车音视通信设备而设计的多彩有机电致发光显示器面板,并开始量产,同年9月,使用了先锋公司多色有机电致发光显示器件的摩托罗拉手机大批量上市[3]。
这一切都表明,OLED技术正在逐步实用化,显示技术又将面临新的革命[4]。
二、发光器件(OLED)的优点随着信息时代的来临 , 作为人机界面的新型显示器件的研制, 越来越引起人们的重视, 特别是各类平板显示器件(FPD)以其体积小、重量轻、能耗低、屏幕大等特点, 引发了一股强劲的平板显示器件研制热潮。
作为新一代平板显示器件, 有机电致发光器件(OLED)具有如下优点 :(1)设计方面:结构简单, 成品率高成本低;不需要背景光源和滤光片, 因而可以制造出超薄、重量轻、易于携带的产品。
(2)显示方面:主动发光、视角范围大 ;响应速度快,图像稳定;亮度高、色彩丰富、分辨率高。
(3)工作条件 :驱动电压低、能耗低 ,可与太阳能电池、集成电路等相匹配。
(4)适应性广:采用玻璃衬底可实现大面积平板显示;如用柔性材料做衬底, 能制成可折叠的显示器。
(5)由于 OLED 是全固态、非真空器件, 具有抗震荡、耐低温(—40℃)等特性 ,在军事方面也有十分重要的应用 ,如用作坦克、飞机等现代化武器的显示终端。
由于上述优点,有机电致发光器件在手机、个人电子助理(PDA)、数码相机、车载显示、笔记本电脑、壁挂电视以及军事领域都具有广阔的应用前景,是一种可用来替代液晶显示器(LCD)的新型平板显示器件。
因此,OLED 是近几年来新材料及显示技术领域研究、开发的一大热点,其产业化势头十分迅猛。
目前, 国内外对 OLED 的研究主要集中在发光材料的研究、器件的制作和产品开发上。
三、器件分类按照组件所使用的载流子传输层和发光层有机薄膜材料的不同,OLED可区分为两种不同的技术类型。
一是以有机染料和颜料等为发光材料的小分子基OLED,典型的小分子发光材料为Alq(8-羟基喹啉铝);另一种是以共轭高分子为发光材料的高分子基OLED,简称为PLED,典型的高分子发光材料为PPV(聚苯撑乙烯及其衍生物[5])。
四、有机发光材料的研发状况有机发光材料应同时具备以下条件 [ 9] :(1)固态具有较高的荧光量子效率, 荧光光谱主要分布在400~700nm 的可见光区域内;(2)具有良好的半导体特性,或传导电子, 或传导空穴, 或既传导电子又传导空穴;(3)具有良好的成膜特性 ,在很薄(几十纳米)的情况下能形成均匀、致密、无针孔的薄膜;(4)在薄膜状态下具稳定性,不易产生重结晶, 不与传输层材料形成电荷转移络合物或聚集激发态。
(一)小分子发光材料有机小分子材料以金属螯合物和稀土配合物为代表。
1987 年 Tang C W [ 10] 首先采用此种化合物Alq 3 实现较高效率的有机电致发光器件。
常见的此类物质有:Alq 3 ,Almq 3 ,Zn(5Fa) 2 , BeBq 2 等。
此类发光物质的缺点是制作过程中难分离。
其它性能比较优越的发光薄膜材料有Perylene , Aromaticdiamine,TAD, TAP , TAZ , TPA, TPB, TPD, TPP 等态。
一般来说,小分子材料的亮度与寿命成反比, 因此在两者之间寻求一个平衡点, 成为唯一的解决方案。
目前日本出光兴产公司, 已开发出亮度 200cd/m 2 、寿命 1 万h 以上的蓝光材料以及亮度200cd/m 2 、寿命 5 万h 以上的绿光材料。
此外 , 东洋 INK公司的绿、蓝、橙光材料也已达到实用阶段。
现阶段最大的难题还是红色发光材料。
目前日本厂商的红光材料 ,若只考虑其颜色纯度倒还可以接受, 但若要兼顾寿命与发光效率 , 则尚未达到实用化的地步。
相对于此 , UDC 公司则已开发出在颜色纯度与寿命方面均达到一定品质的红光与绿光材料。
该公司的红光材料 ,在色度图上达到 X∶0.71/Y∶0.29、寿命 1万h 以上、发光效率 6 %。
绿光则为 X∶0.28/Y∶0.64 、寿命 1 万 h 、发光效率 10%。
而Kodak 公司虽然未公布发光效率, 不过红、绿发光材料寿命均达到4000 h, 色度图也分别达到 X∶0.628/Y∶0.368与X∶0.289/Y∶0.65 。
但上述两家厂商在蓝光材料方面,却没有太大的成果。
因此以现阶段而言,还没有任何一家材料厂商 ,能够同时提供满足颜色纯度/寿命/发光效率三大要素的 RGB 三原色发光材料(二)高分子(聚合物)发光材料人们发现小分子有机发光器件稳定性差, 而聚合物结构与性能都很稳定。
若要得到高亮度、高效率,通常要采用带有载流子输运层的多层结构。
以前都采用小分子材料作为输运层 , 由于小分子材料容易重结晶或与发光层物质形成电荷转移络合物和激发态聚集导致性能下降 , 而聚合物则能克服上述缺点 ,因此 ,人们逐渐把注意力转到聚合物上。
1990 年, 英国剑桥大学的Friend 与Burrough-es [ 8] 等人用共轭聚合物PPV 实现了电致发光。
共轭聚合物是有机半导体, 从原理上讲, 这种材料比无机半导体更易于处理和制造 , 电荷输运与量子效率也不逊色。
有机高分子材料主要包括聚乙炔、聚噻吩及其衍生物的有机共轭聚合物。
近年来 ,人们发现在发光与其它性能都比较优良的聚合物中 ,电致发光薄膜材料有 PBD、PBP 、PRL 、PMMA 、PPV 、PVCZ 等。
最初人们只采用共轭聚合物(如PPV)作为发光层材料,后发现部分共轭聚合物也可用作发光材料,且可获得更大的发光效率。
如完全共轭的PPV 发光效率为 0.01%光子/电子, 而部分共轭的 PPV 发光效率则为 0.8%光子/电子。
这可能是因为后者的非辐射能耗散过程受到抑制, 从而提高了发光效率。
但是共轭链的变短可能降低聚合物分子对载流子的传输,因此, 共轭链太短时, 发光效率也可能下降。
表 2 总结了有机发光材料及工艺的研发现状。
整体而言,高分子材料的研发明显落后于小分子。
值得注意的是 , 采用聚合物材料并不是完全排斥小分子材料的利用。
实际上, 聚合物 OLED 常需要添加一些小分子材料。
例如 :有时需要采用染料掺杂的方法来调节发光的颜色 ;另外 , 由于聚合物材料一般只传输空穴而阻挡电子, 因而常需要在器件中加入一层起传输电子作用的小分子薄膜 , 以提高电子、空穴的复合效率。
用来对聚合物薄膜进行掺杂的染料分子包括:DCM 系列染料、若丹明6G 、蒽、并四苯、1,1 ,4, 4-四苯基丁二烯(TPB)、香豆素系列染料等。
在聚合物材料中, PMMA 比较特殊, 它既不能传输空穴又不能用作发光材料, 但是具有很好的成膜特性。
应用时 , 在 PMMA 薄膜中掺入空穴传输材料、电子传输材料以及发光材料 , 器件的 EL光谱与发光材料的荧光光谱一致[10]。
五、新材料的开发获在 OLED 上施加直流电压 , 空穴和电子分别从器件正极和负极注入到有机材料中。
空穴和电子在有机发光材料中相遇、复合, 释放出能量 , 并将能量传递给有机发光物质的分子, 使其受激, 从基态跃迁到激发态。
当受激分子从激发态回到基态时 ,将能量以光能的形式释放出来 , 从而产生电致发光现象。
前述材料在注入空穴和电子时 , 只有 25%的空穴和电子能够形成单线态激子 , 另外75%形成三线态激子。
三线态激子到基态的跃迁是自旋禁阻的, 故大部分有机分子的三线态激子的发光效率极低。
