液压传动期末试题B卷--参考答案题号一二三四五六总分统分人得分得分阅卷人一、填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在___各个____方向相等。
2．液体在管道中的流动状态有两种，即(层流0和(紊流0。
流态可用(雷诺数)来判断。
3．液压系统的调速方法分为节流调速、容积调速和节流容积调速。
4．定量泵节流调速系统中，泵的供油一部分按速度要求由流量阀调节后流往执行元件，多余油液由溢流阀流回油箱，同时也就稳定了泵的供油压力。
5、某一元件的工作状态突变引起油压急剧上升，一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。
6、在液流中，由于压力降低到有气泡形成的现象，统称为（空穴）现象。
7、齿轮泵工作时，轮齿在过渡中要经历"容积在封死状态下变化"的过程称为（困油）。
为了消除这种现象，通常采用（开卸荷槽）的办法。
8、单作用叶片泵转子每转一周，完成吸、排油各（1）次，可方便地改变（偏心距）的大小，就改变它的排量，因此，一般做成（变）量泵。
9、压力阀的共同特点是利用（压力）和（弹簧力）相平衡的原理来进行工作的。
10、实际工作时，溢流阀开口的大小是通过__压力___的变化来自动调整的。
11、轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成，改变（斜盘倾角），可以改变泵的排量。
12、马达是__执行__元件，输入的是压力油，输出的是__力___和___力矩___。
得分阅卷人二、判断题（对的打“√”，错的打“×”，每题1分，共15分）1．（√）减压阀主要用于降低系统某一支路的油液压力，它能使阀的出口压力基本不变。
2．（×）单杆活塞式液压缸差动联接时，无杆腔压力必大于有杆腔压力。
3．（√）容积调速回路既无溢流损失，也无节流损失，故效率高，发热少。
但速度稳定性则不如容积节流调速回路。
4、（×）根据液体的连续性方程，液体流经同一管内的不同截面时，流经较大截面时流速较快。
液压与气压传动复习题一、单选题1. 以下哪一项描述（）不是容积式液压泵的基本特点。
（A）具有相应的配流装置。
（B）具有过滤和降噪装置。
（C）具有若干个密封且可以周期变化的容积。
（D）油箱内液体的相对压力必须等于或大于零。
2. 液压传动是利用液体的（）来传递能量。
（A）动能（B）位能（C）液压能（D）机械能3. 下列所述不正确的是（）。
（A）绝对压力总是高于相对压力（B）负的相对压力的绝对值即为真空度（C）以绝对零压为基准，测量所得的压力称为绝对压力（D）以大气压为测量基准，测量所得的压力高于大气压的部分即为相对压力4. 在液压缸活塞上安装Y型密封圈时（）。
（A）唇口应对着液压力高的一边。
（B）唇口应对着液压力低的一边。
（C）两种安装都可以。
（D）视压力的大小而定。
5. 液压与气压传动中，系统的工作压力取决于（）。
（A）动能（B）位能（C）负载（D）流入液体的多少6. 液压与气压传动中，执行元件的速度取决于（）。
（A）压力（B）液体动能（C）负载（D）流量7. 液压系统中由于某种原因，液体压力在一瞬间突然升高，产生很大的压力峰值，这一现象称为（）。
（A）空穴现象（B）气蚀现象（C）液压冲击（D）振动8. 理想液体是指（）。
（A）有粘性、可压缩的液体（B）有粘性、不可压缩的液体（C）无粘性、不可压缩的液体（D）无粘性、可压缩的液体9. 理想气体是指（）。
（A）有粘性、可压缩的气体（B）有粘性、不可压缩的气体（C）无粘性、不可压缩的气体（D）无粘性、可压缩的气体10. 下列（）可以作为变量泵使用。
（A）单作用叶片泵（B）双作用叶片泵（C）外啮合齿轮泵（D）内啮合齿轮泵11. 液压泵的工作压力p，额定压力p r和最高工作压力p max之间的关系是（）。
（A ）max r p p p >> （B ）max r p p p >> （C ）max r p p p << （D ）max r p p p <<12. 液压泵的实际转矩总是（ ）理论需要的转矩。

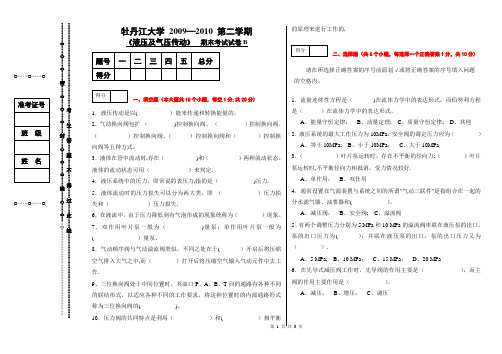

牡丹江大学2009—2010 第二学期《液压及气压传动》期末考试试卷B一、填空题（本大题共10个小题，每空1分,共20分)1．液压传动是以( ）能来传递和转换能量的。
2．气动换向阀包扩（)控制换向阀、（）控制换向阀、（）控制换向阀、（）控制换向阀和（）控制换向阀等五种方式。
3．液体在管中流动时,存在（)和（）两种流动状态。
液体的流动状态可用（）来判定.4．液压系统中的压力，即常说的表压力,指的是（)压力. 5．液体流动时的压力损失可以分为两大类，即（）压力损失和（）压力损失.6．在液流中，由于压力降低到有气泡形成的现象统称为（）现象。
7．双作用叶片泵一般为（)量泵；单作用叶片泵一般为( ）量泵。
8．气动顺序阀与气动溢流阀类似，不同之处在于( ）开启后将压缩空气排入大气之中,而（）打开后将压缩空气输入气动元件中去工作.9、三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的( )。
10．压力阀的共同特点是利用（）和( ）相平衡的原理来进行工作的.二、选择题（共6个小题，每选择一个正确答案1分，共10分)请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内。
1．流量连续性方程是（)在流体力学中的表达形式，而伯努利方程是（）在流体力学中的表达形式。
A、能量守恒定律；B、动量定理;C、质量守恒定律;D、其他2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（）A、等于10MPa;B、小于10MPa；C、大于10MPa3．（）叶片泵运转时，存在不平衡的径向力;（）叶片泵运转时,不平衡径向力相抵消，受力情况较好.A、单作用；B、双作用4．通常设置在气源装置与系统之间的所谓”气动三联件”是指组合在一起的分水滤气器、油雾器和( ）。
A、减压阀；B、安全阀;C、溢流阀5、有两个调整压力分别为5 MPa和10 MPa的溢流阀串联在液压泵的出口，泵的出口压力为( ）；并联在液压泵的出口，泵的出口压力又为（）.A、5 MPa;B、10 MPa；C、15 MPa；D、20 MPa6．在先导式减压阀工作时，先导阀的作用主要是（），而主阀的作用主要作用是（）。

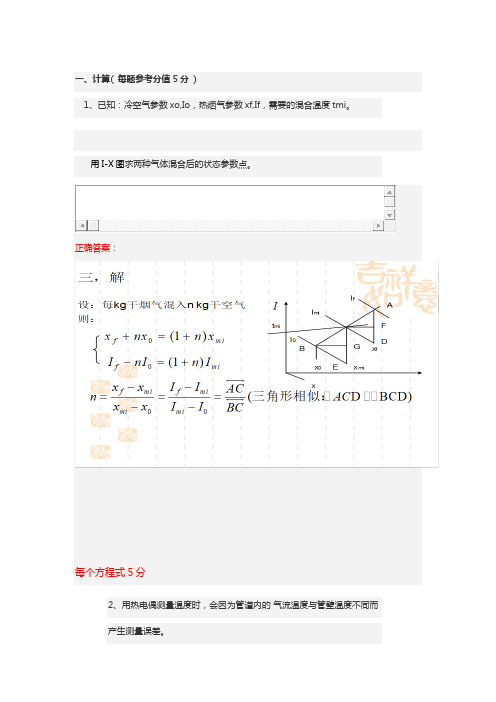

一、计算( 每题参考分值5分)1、已知：冷空气参数xo,Io，热烟气参数xf,If，需要的混合温度tmi。
用I-X图求两种气体混合后的状态参数点。
2、用热电偶测量温度时，会因为管道内的气流温度与管壁温度不同而产生测量误差。
若测得管道内壁温度为100℃，热电偶的读数为200℃，且已知热电偶接点处的对流换热系数为46.52w/m2℃，发射率ε=0.9。
计算空气的真实温度与所测量温度之间解：（2）热平衡，qd=qr，设t表示仪器测量所得到的温度值测量误差。
：t g=200+33.6=233.6℃δ=△t/ t g=33.6/233.6=14.38%3、某窑壁厚400mm，导热系数w/m℃，今测得外壁温度为150℃，环境温度25℃，外壁的黑度为0.48，对流换热系数为10.5w/m2℃。
试求（1）外壁与环境间的辐射换热量；（2）窑内壁温度；（3）若外壁面积为10m2，一种煤的低发（1）外壁与环境间的辐射换热量外壁与环境间的对流换热量：。
外壁与环境间的总的换热量：。
（20分）（2）计算可得内壁温度：t1=1099℃（5分）（3）5600×G=1969.1×10×3600；每小时的煤量 G=12658.5kg （5分）4、已知煤的发热值Q net,ar=22747KJ/kg。
该煤燃烧时控制空气系数为1.3，煤及助燃空气的温度均为30℃，比热分别为C f =1.260 KJ/kg℃和C a =1.30 KJ/kg℃。
已知1700℃和1600℃时烟气的比热分别为1.664KJ/Nm3℃和1.650KJ/Nm3℃。
忽略H2O（g）和CO2在高温时的分解，问理论燃烧温度可达到多少度？[经验公式：]理论空气量：理论烟气量：实际烟气量：燃烧中总热量：采用内插法，理论燃烧温度5、用热电偶测量温度时，会因为管道内的气流温度与管壁温度不同而产生测量误差。
若测得管道内壁温度为100℃，热电偶的读数为200℃，且已知热电偶接点处的对流换热系数为46.52w/m2℃，发射率ε=0.9。
流体力学与液压传动（专科）作业答案一、判断( 每题参考分值2.5分 )1、液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。
A. 正确B. 错误答案:【B】2、在研究流动液体时，把假设既无粘性又不可压缩的液体称为理想流体。
A. 正确B. 错误答案:【A】3、轴向柱塞泵是通过改变斜盘的角度来实现变量的。
A. 正确B. 错误答案:【A】4、通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关A. 正确B. 错误答案:【B】5、容积调速回路中，变量泵-定量马达的调速方式为恒转矩调节；定量泵-变量马达的调节为恒功率调节。
A. 正确B. 错误答案:【A】6、定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须通油箱。
A. 正确B. 错误答案:【A】7、液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。
A. 正确答案:【A】8、液压缸差动连接时，能比其它连接方式产生更大的推力。
A. 正确B. 错误答案:【B】9、作用于活塞上的推力越大，活塞运动速度越快。
A. 正确B. 错误答案:【B】10、液压泵的实际流量比理论流量小；而液压马达实际流量比理论流量大。
A. 正确B. 错误答案:【A】11、标号为N32的液压油是指这种油在温度为400C时，其运动粘度的平均值为32mm2/s。
A. 正确B. 错误答案:【A】12、定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须通油箱。
A. 正确B. 错误答案:【A】13、液流流经薄壁小孔的流量与小孔通流面积的一次方成正比，与压力差的1/2次方成正比。
通过小孔的流量对温度不敏感，因此薄壁小孔常用作可调节流阀。
A. 正确B. 错误答案:【A】14、由于流体具有粘性，液流在管道中流动需要损耗一部分能量，它由沿程压力损失和局部压力损失两部分组成。
B. 错误答案:【A】15、调压回路的功用是使液压系统整体或某一部分的压力等于或不超过某个限定值。

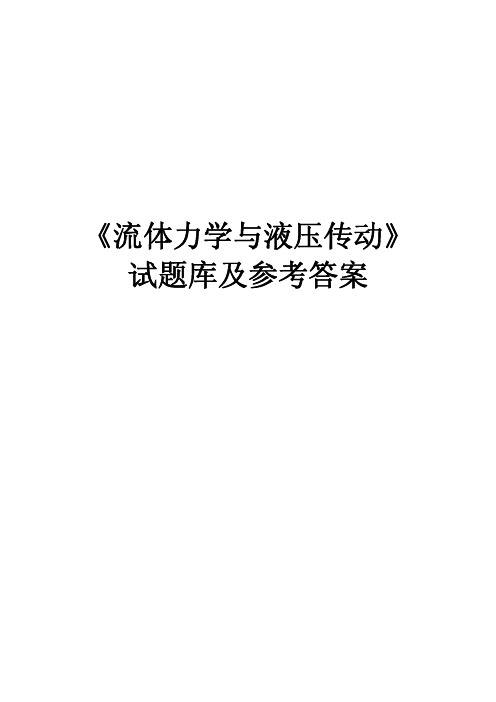

《流体力学与液压传动》 试题库及参考答案一、填空题............................................................................................................- 3 -二、问答题..........................................................................................................- 10 -三、分析题..........................................................................................................- 14 -四、计算题..........................................................................................................- 20 -一、 填空题1．液压系统中的压力取决于，执行元件的运动速度取决于。
（外负载；进入执行元件的流量）2．液压传动装置由、、和四部分组成，其中和为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体体积弹性模量的物理意义为，体积弹性模量越大液体抵抗变形的能力越。
（单位体积相对变化量所需要的压力增量；强）4．液体的粘度随温度的升高而, 其原因是。
（降低, 分子间的内聚力减小（内摩擦力减小））5．液体粘度的因压力的增高而, 其原因是。
（增大,分子间的距离减小，内聚力增大（内摩擦力增大））6．液体的可压缩性随温度的升高而，因压力的增高而。
(增大 ； 降低）7．液体在管道中存在两种流动状态，时粘性力起主导作用，时惯性力起主导作用，液体的流动状态可用来判断。
武汉理工大学考试试题纸（A卷）课程名称：液压流体力学与液压传动专业班级：机自2001级题号一二三四五六七八九十总分题分30 10 9 9 8 8 9 17 100一、简明回答下列问题（30分，每小题3分）⒈简述液压油粘性的概念及其物理意义。
⒉液体的流动状态有哪两种？不同流动状态的物理本质是什么？⒊右图中小齿轮为主动齿轮，顺时针旋转，试说明哪个配油窗口是吸油窗口、哪个是排油窗口？为什么？⒋何谓背压？在液压系统中采用哪些阀能形成恒定的背压？⒌何谓中位滑阀机能？请绘出四通阀的H、Y型中位滑阀机能。
⒍什么是溢流阀的启闭特性？启闭特性表征溢流阀的什么性能？⒎什么叫卸荷？试画出两种常用卸荷回路。
⒏何谓调速回路的速度—负载特性？速度刚度？速度刚度的物理意义是什么？⒐下面有3个液压泵工作示意图，不考虑压力损失，请写出各图中压力表显示的压力，并简要地说明理由。
（6分）二、如图1，已知液压泵的流量q＝32L/min，吸油管内径d＝20mm，泵的安装高度h＝500mm，油液密度ρ＝900Kg/m3，油液运动粘度ν＝20×10-6m/s，压力损失Δp=0.18kPa, 试求：⒈管路中的流速？(2分)⒉管中油液的流态? (3分)⒊泵吸油口处的真空度？（5分）三、如图2容积调速系统，泵的最大排量V p=160mL/r，转速n p=1000r/min，机械效率ηmp=0.9，总效率ηp=0.85；液压马达的理论排量V m=140mL/r，机械效率ηmM=0.9，总效率ηM=0.8。
系统压力p=8.5MPa，不计压力损失。
求：⒈液压马达的输出转速n（r/min）；（3分）⒉液压马达的输出转矩T（Nm）；（3分）⒊液压马达的输出功率P（KW）；（3分）四、图3所示是减压阀的工作原理图。
图3→⒈写出主阀芯的受力平衡方程；(2分)⒉说明减压阀的减压原理和减压后稳压的原理；(5分)⒊减压阀用在夹紧油路上时，夹紧缸夹紧工件后，减压阀出油口无油液流出，此时，减压阀在工作吗，为什么？（2分）五、已知某YBP 限压式变量叶片泵的流量—压力特性曲线如图示。
攀钢（集团）公司高级工班期未测试试题（参考答案）注意事项：1、请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。
2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
一、选择题（每小题1分，共20分）1.将压力能转换为驱动工作部件机械能的能量转换元件是（ B ）。
A 、动力元件； B 、执行元件； C 、控制元件。
2. 一般单杆活塞缸在快速缩回时，往往采用（ C ）。
A 、有杆腔回油无杆腔进油；B 、差动连接；C 、有杆腔进油无杆腔回油。
3. 溢流阀一般是安装在（ A ）的出口处，起稳压、安全等作用。
A 、液压泵； B 、液压缸； C 、换向阀；D 、油箱。
4. 驱动液压泵的电机功率应比液压泵的输出功率大，是因为（ D ）。
A 、泄漏损失； B 、摩擦损失； C 、溢流损失； D 、前两种损失。
5. 流量控制阀使用来控制液压系统工作的流量，从而控制执行元件的（ B ）。
A 、运动方向； B 、运动速度； C 、压力大小。
6. 与机械传动相比，液压传动的优点（ A ）A. 运动平稳B.要求的加工精度低C.可以得到严格的定比传动D. 效率高8.在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用下述液压缸中的（ C ）A.单出杆活塞缸B.双出杆活塞缸C.伸缩式液压缸D.柱塞液压缸9.某三位四通电液动换向阀由一个三位四通电磁换向阀做先导阀和一个三位四通液动换向阀做主阀，当电磁铁断电后，先导阀回到中位，然后主阀在弹簧作用下回到中位，导阀的中位机能应选（ B ） A.“O ” B.“Y ” C.“M ” D.“H ”10. 顺序阀在液压系统中起（ C ）作用。
A 、稳压；B 、减压；C 、压力开关；D 、安全保护。
11. 运动速度（ ）时宜采用粘度较低的液压油减少摩擦损失；工作压力（ ）时宜采用粘度较高的液压油以减少泄漏。
（ C ） A.高 低 B 低 高. C.高 高 D.低 低 12. （ D ）又称表压力。
AF A 试卷一、选择题1．限制齿轮泵压力提高的主要因素是（ ）。
A 流量脉动B 困油现象C 泄漏大D 径向力不平衡2．液压系统利用液体的（ ）来传递动力。
A 压力能B 动能C 位能D 热能3．流量连续性方程是（ ）在流体力学中的表达形式。
A 能量守恒定律B 质量守恒定律C 动量定理D 其他4．如图所示的调速回路，节流阀处在节流调速的工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。
当负载F 增大时，试分析：活塞缸的运动速度（ ）。
A 减小B 增大C 基本不变D 可能增大也可能减小5．容积节流复合调速回路（ ）。
A 主要由定量泵和调速阀组成B 工作稳定、效率较高C 运动平稳性比节流调速回路差D 在较低速度下工作时运动不够稳定6．液压缸的运动速度取决于（ ）。
A 压力和流量B 压力C 流量7．在用节流阀的旁油路节流调速回路中，其液压缸速度 （ ）。
A 随负载增大而增加B 随负载减少而增加C 不受负载的影响8．节流阀是控制油液的（ ）A 方向B 流量和方向C 流量9．液压马达是将（ ）A 液压能转换成机械能B 电能转换为液压能C 机械能转换成液压能10．要实现快速运动可采用（ ）回路。
A 差动连接B 调速阀调速C 大流量泵供油二、判断题1．减压阀的进口压力保证不变。
（）2．在齿轮泵中，为了消除困油现象，在泵的端盖上开卸荷槽。
（）3．双作用叶片泵因两个吸油窗和两个压油窗对称分布，转子和轴承所受的径向液压力相平衡。
（）4．作用于活塞上的推力越大，活塞的运动速度越快。
（）5．液压传动适宜于在传动比要求严格的场合采用。
（）6．液压泵的工作压力取决于液压泵的公称压力。
（）7．背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。
（）8．通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。
（）9．定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。
（）10．液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。
流体力学与液压传动复习题4套含答案〔大学期末复习资料〕复习题〔一〕学号姓名一填空题：1．液压传动的定义是以液体为介质，依靠运动着的液体压力能来传递动力。
它的两个主要特征是①压力取决于负载②速度取决于流量。
2．液压系统通常可以由以下五大局部组成能源装置〔动力元件〕、执行元件、控制元件、辅助元件、工作介质。
3．单位体积液体的质量称为液体的密度，用?表示，写成 ? = m/V ，单位是 kg/m3。
单位体积液体的重量称为液体的重度，用?表示，写成 ? = mg/V ，单位是 N/m3 。
重度与密度的关系是 ? = ?g 。
4．动力粘度的表达式为μ=，其物理定义是两相邻液体层以单位速度梯度流动时，在单位接触面积上产生的内摩擦力。
μ的单位在CGS制中为 dyn·s/cm2 ,简称泊(P) ；在国际单位制中为 N·s/m2 ，简称 Pa·s 。
运动粘度是动力粘度与密度的比值，即 ? = μ/ ? 。
?的单位在CGS制中为 cm2/s ，简称 St〔斯〕，在国际单位制中为 m2/s 。
5．温度升高时，液体的粘度降低，此时系统或元件泄漏量将增加，因此希望粘度随温度的变化越小越好。
油液粘度与温度的关系称为粘温特性。
6．我国液压油的牌号是以该油在温度为 50oC 时的运动粘度来确定的。
例如20号液压油表示为 50oC时的运动粘度为20厘斯(20cSt) 。
7．液体静压传递原理〔帕斯卡原理〕是密闭容器内，施加于静止液体上的单位压力将等值、同时地传递到液体内所有各点。
8．理想液体是指无粘度、不可压缩的假想液体，稳定流动是指液体的运动参数仅是空间坐标的函数，不随时间变化。
9．流量连续性方程说明液体在稳定流动时流经不同截面的流速与其通流截面积大小成反比，即管子细的地方流速快，管子粗的地方流速慢。
10．佰努利方程可以写成 p/ρg +Z +u2/2g = 常数，式中每一项分别表示比压能、比位能、比动能，它们的量纲都是长度。
武汉理工大学考试试题纸（B卷）课程名称：液压流体力学与液压传动专业班级：机自2001级⒈何谓液压传动？⒉简述液压油粘性的概念及其物理意义。
⒊液体的流动状态有层流和紊流，不同流动状态的物理本质是什么？⒋简述伯努利方程的物理意义。
⒌何谓背压？有哪些阀能形成恒定的背压？⒍何谓三位换向阀的中位机能？试画出H、Y机能。
⒎什么是溢流阀的启闭特性？启闭特性表征溢流阀的什么性能？⒏液压系统中存在哪些能量损失的形式？应采取哪些措施来减小它们？⒐何谓调速回路的速度—负载特性？速度刚度？二、如图1，已知液压泵的流量q＝32L/min，吸油管内径d＝20mm，泵的安装高度h＝500mm，油液密度ρ＝0.9g/cm3，管中油液的流态为层流，不计压力损失, 试求：⒈管路中的流速？(2分)⒉泵吸油口处的真空度？（5分）⒊分析说明影响泵的安装高度的因素。
（3分）三、如图2容积调速系统，泵的最大排量V p=160mL/r，转速np=1000r/min，机械效率ηmp=0.9，总效率ηp=0.85；液压马达的理论排量V m=140mL/r，机械效率ηmp=0.9，总效率ηp=0.8，系统压力p=8.5MPa，不计压力损失。
求：⒈液压马达的输出转速n（r/min）；（3分）⒉液压马达的输出转矩T（Nm）；（3分）⒊液压马达的输出功率P （KW ）；（3分）四、图3所示是减压阀的工作原理图。
⒈写出主阀芯的受力平衡方程；(2分) ⒉说明减压阀工作原理；(5分) ⒊减压阀用在夹紧油路上时，夹紧缸夹紧工件后，减压阀出油口无油液流出，此时，减压阀在工作吗，为什么？（2分）五、已知某YBP 限压式变量叶片泵的流量—压力特性曲线如图示。
调整该流量—压力特性曲线，使其满足p=2MPa 、输出流量q=20L/min的快速运动和p=4.5MPa 、输出流量q=5L/min 的进给运动的要求，(用线画出)此时，如何确定油泵的驱动功率？(8分) 六、图4所示，已知液压缸A 1＝20cm 2，A 2＝10cm 2，负载为F ＝5kN ，溢流阀的调定压力为5MPa ，q p ＝16L/min ，q T ＝0.5L/min ，不计管路压力损失，试问：（9分）⒈电磁铁断电时，p 1=？p 2=？v=？ ⒉电磁铁通电时，p 1=？p 2=？v=？⒊电磁铁通电时，溢流阀的溢流量是多少？七、在图5中，两缸结构完全相同，Ⅰ缸、Ⅱ缸负载分别为F 1＝8kN 、F 2＝3kN ，其他参数如图示，不考虑泄漏和摩擦等因素。
试问在下述工况, A 、B 、C 三点压力是多少？要求简要说明理由！ ⒈在图示状态；⒉1DT 、2DT 通电，两缸向前运动中；⒊两缸都运动到终点后。
(各4分，共12分)图5八、图6所示是某专用机床的液压系统原理图。
该系统有夹紧油缸和主工作油缸两个液压缸。
它们的工作循环为：夹紧→快进→一工进→二工进→快退→松开→原位停止、泵卸荷。
⒈根据动作循环，作出电磁阀YA的动作循环表。
用符号“＋”表示电磁阀通电，符号“－”表示断电。
（7分，每工况1分）⒉说明标记为a、b、c的三个阀在系统中所起的作用。
（6分）⒊阀A和阀B哪个通流面积调节得大些？依据是什么？（3分）武汉理工大学教务处试题标准答案及评分标准用纸课程名称：液压流体力学与液压传动（B卷）一简明回答下列问题⒈以液压油为传动介质，利用密闭容积的变化来实现能量转换与传递的传动方式。
⒉由于油液分子与固体壁面之间存在附着力、液体分子之间存在内聚力，油液在外力作用下流动时产生内摩擦力的性质称为粘性。
（2分）粘性的物理意义是液体抵抗剪切变形的能力。
（1分）⒊在层流时，粘性力起主导作用；紊流时，惯性力起主导作用。
（3分）⒋理想液体在重力场中恒定流动时，沿流线上各点的位能、压力能和动能可以互相转化，其和不变。
（3分）⒌液压系统回油路上的压力或压力作用面反方向上所受到的压力称为背压。
能形成恒定背压的液压阀有：溢流阀、顺序阀、单向阀。
⒍三位换向阀，滑阀在中位时各油口的连通方式称为中位机能（滑阀机能）。
（3分）⒎启闭特性是指溢流阀从刚开启到通过额定流量(全流量)、再由额定流量到闭合的整个过程中，通过阀的流量与其控制压力之间的关系。
（2分）启闭特性表征了实际溢流阀的恒压精度，是衡量制造质量的主要指标。
（1分）⒏液压系统中的能量损失表现为压力损失和流量损失。
（1分）为了减少系统中的压力损失，应采用合适粘度的液压油、尽量少用弯头、减少管路上截面的突然变化、管壁尽量光滑、管内流速应适当（1分）；尽量减小泄漏以减少流量损失（1分）。
⒐液压系统中，执行元件的运动速度与所受负载之间的变化关系，称为速度—负载特性。
（1分）速度—负载特性的好坏用速度刚度来衡量，速度刚度定义为：负载变化量与速度变化量的比值。
或者，速度—负载特性曲线上某点处切线斜率的倒数。
（2分）其物理意义是：回路抵抗负载变化的能力（引起单位速度变化量的负载力变化量的大小）。
二、⒈油液在管内的流动速度为（2分）s m dq v p/7.1697.16002.0103244232≈=⨯⨯⨯==-π⒉取油箱液面为1—1截面：p1=pa 、油箱液面远大于吸油口通流截面，v1=0、z1=0； 取泵吸油口处为2—2截面：设p2=？v2=1.7 m/s 、z2=h=500mm=0.5 m （2分） 采用绝对压力表示方法，列伯努利方程,有gv h gp g p a2002222αρρ++=++ (1)式 （1分）真空度为 22222v gh p p a ραρ+=- （2分）kPa Pa 7)27.125.08.9(9002=⨯+⨯⨯=⒊由上述伯努利方程式(1),可求得h 的表达式为 gv gp p H a 22222αρ--=（2）式 （1分）可见，影响油泵安装高度的主要因素有：泵入口允许的真空度（1分），液体流速、流态(雷诺数)等(沿程损失和局部损失)。
（1分）三、概念正确，但计算错误扣1分：⒈由容积调速公式，液压马达转速为min /9609.08.09.085.01000140160r n V V n VM Vp p Mp M =⨯⨯⨯==ηη （3分）（泵的输出流量151 L/min ，液压马达容积效率0.89） ⒉ ).(45.1709.02105.810140266m N pV T mM M ≈⨯⨯⨯⨯=∆=-πηπ（3分）⒊ )(13.1760960245.170KW T P M M M ≈⨯⨯==πω （2分）或)(12.178.0105.8601015163KW p q P M M M ≈⨯⨯⨯⨯=∆=-η四、⒈减压阀阀芯受力平衡方程为：vs A F p p =-21 （1）式 （2分）⒉油液流经减压口δ时，将产生压力损失，故减压阀出口压力p 2低于进口压力p 1，而且δ越小，压力损失越大，p 2越低。
这是减压阀的减压原理。
（3分）当减压阀出口压力p 2上升到先导阀的调定值时，先导阀开启，由于节流孔b 的作用，减压阀主阀芯上腔压力低于下腔压力，主阀芯在压差作用下上移，δ减小，该处压力损失增大，p 2随之下降，直到主阀芯所受到的液压作用力与弹簧力达到平衡为止。
先导阀调定的压力是恒定的，而主阀弹簧刚度较小，因此减压阀出口压力p 2基本为常数。
这是减压阀的稳压原理。
（3分）⒊当减压阀的出油口处无输出油液时，它的出口压力基本上仍能保持恒定，此时有少量油液通过减压口经先导阀排出，保持该阀处于恒压工作状态。
（2分）五、（图略）正确画出调整曲线，4分；以调整曲线交点的压力、流量为功率参数，正确写出驱动功率计算公式，4分。
六、本题考察出口节流原理⒈回油路通油箱，因此p2=0；溢流阀关闭状态，p1由负载决定，p1=2.5MPa 泵流量全部进入油缸，v=8m/min （13.33cm/s ） ⒉构成出口节流回路，因此p1=p Y =5MPa 由F A p A p Y +=221 )(0.2101010810201054346212MPa A FA p p y =⨯⨯-⨯⨯⨯=-=--速度由节流阀调定：min /5010105.032cm A q v T =⨯==⒊溢流阀开启溢流，min /15102050min /1631L L v A q q p y =⨯⨯-=-=-（3分）七、只有正确结果，没有分析，只给1分。
（对每小题）⒈因泵的流量全部要通过溢流阀，溢流阀溢流，故p A =5MPa顺序阀进口压力大于调定压力，开启后进出口压力相同,故p B =5MPa （4分）减压阀后负载无穷大，进口压力大于调定压力，减压、减压后恒压,故p C =1.5MPa ⒉缸Ⅰ右移所需压力： 0.410208000411=⨯==-A F p A MPa溢流阀调定压力大于顺序阀调定压力，顺序阀开启时进出口两侧压力相等，其值由负载决定，故A 、B 两点的压力均为4.0MPa ； 缸Ⅱ右移所需压力：5.110203000412=⨯==-A F p C MPa因p C ＝p J ，减压阀始终处于减压的工作状态，阀口开度较小而液阻较大。
无论缸Ⅱ运 动与否，C 点的压力均为1.5MPa ；（4分）⒊A、B两点的压力均为5.0MPa，C点的压力仍为1.5MPa；因为两缸运动到终点后，两缸进油压力上升，缸Ⅰ可上升到溢流阀调定压力；而减压阀是出油口控制，当缸Ⅱ压力上升到其调定压力，减压阀工作，就恒定其出口压力。
（4分）八、⒈电磁铁（压力继电器）动作顺序表如下：（每工况1分）⒉元件a：压力继电器，夹紧缸夹紧，发信号控制主缸动作；（1分）元件b：单向阀，瞬时保压，即防止主缸快进时夹紧缸松动；（2分）元件c：节流孔（阀），提供阻尼，系统升压、卸荷过程比较平稳，不产生冲击。
（2分）⒊节流阀A、B是串联的一工进转二工进回路，因此B阀通流面积要调得比A阀大，如果B阀通流面积小于A阀，则无论电磁阀4Y A如何动作，只能实现一种工进速度。
2003年11月28日星期五。
