继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。

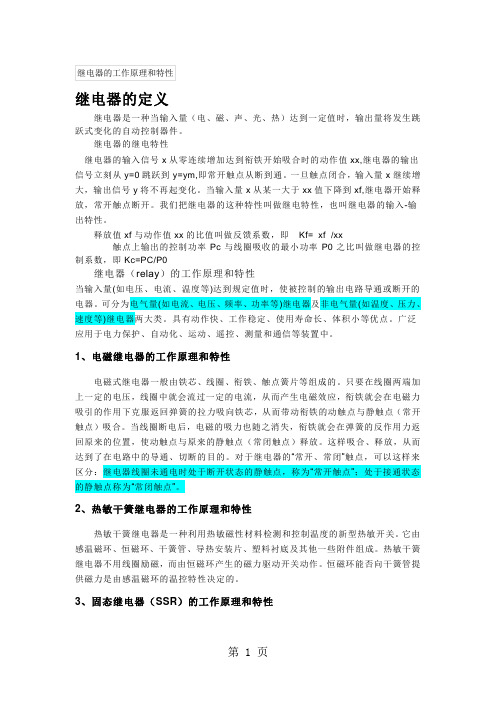

继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数，即Kf= xf /xx触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

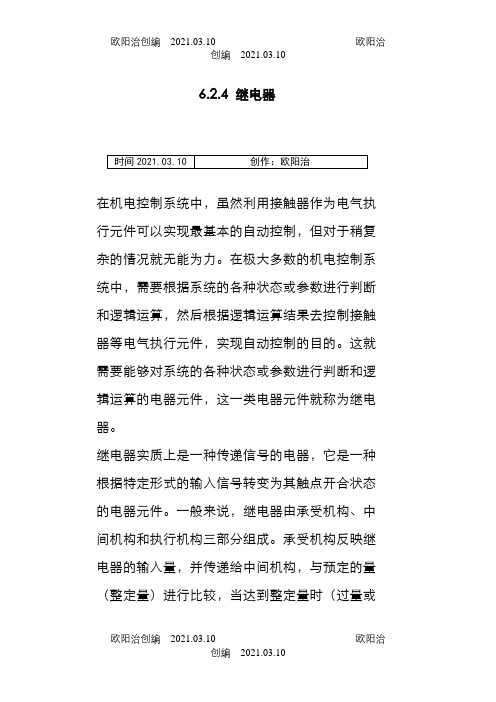

6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
继电器基础知识继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
继电器的简介与选用继电器的简介与选用一、继电器简介当输入的物理量达到规定值时，其电气输出电路被接通或阻断的一种自动电器。
广泛用于生产过程自动化装置，电力系统保护装置，各类远动、遥控和通信装置，是现代自动控制系统中最基础的电器元件之一。
继电器一般由输入感测机构和输出执行机构两部分组成。
前者用于反映输入量的变化，后者完成触点分合动作（对有触点继电器）或半导体元件的通断（对无触点继电器）。
继电器具有跳跃的输入-输出特性。
当继电器接受一个输入信号X时，只有它达到动作值Xd，继电器才动作，输出从零跃至Ymax。
输入信号继续增大，输出信号仍为Ymax不变。
继电器动作之后，如果减少输入信号，则继电器只在输入减少到Xf时才动作，返回起始位置，输出信号跃回零。
这一特性称为继电特性。
这里，使继电器开始动作的输入量值（动作值）、使继电器恢复原状态的输入最大量值（返回值）、触点的额定电压与电流（触点额定量值）、继电器由一种状态变至另一种状态的时间（动作时间）是继电器的主要技术参数。
它们既表征继电器工作过程的性能，又是选用继电器的依据。
继电器有多种分类。
如电气量继电器（其输入量可为电流、电压、频率、功率等），非电量继电器（其输入量可为温度、压力、速度等）；保护继电器，控制继电器；有触点继电器，无触点继电器；敞开式（主体元件无防护措施）、封闭式（加保护外壳）、密封式（外壳内外无气体交换）继电器等等。
常用的按工作原理分类的继电器有电磁继电器、极化继电器、舌簧继电器、热继电器和时间继电器等。
20世纪后，继电器有很大发展，先后出现磁性无触点继电器、半导体无触点继电器、专用集成电路式电子时间继电器、固态继电器、印刷电路板安装式（双列直插式）继电器，以及带微处理器的保护继电器和智能化继电器。
二、继电器的选用1、先了解必要的条件①控制电路的电源电压，能提供的最大电流；②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。
选用继电器时，一般控制电路的电源电压可作为选用的依据。
继电器的使用说明第一节继电器原理知识首先，继电器的定义是一种自动控制装置，当输入量(电、磁、声、光、热)达到一定值时，输出量会发生飞跃性的变化。
继电器是具有隔离功能的自动开关元件。
它广泛应用于遥控、遥测、通信、自动控制、机电一体化和电力电子设备。
它是最重要的控制元素之一。
.继电器通常具有感应机制(输入部件),可以反映某些输入变量(如电流、电压、功率、阻抗、频率、温度、压力、速度、光等)。
)；有一个致动器(输出部分)，可以控制受控电路的“开”和“关”；在继电器的输入部分和输出部分之间，还有一个连接和隔离输入量、处理功能和驱动输出部分的中间机构(驱动部分)。
作为控制元件，继电器具有以下功能:.1)扩大控制范围。
例如，当多触点继电器的控制信号达到一定值时，多电路可以根据触点组的不同形式同时接通、断开和接通。
.2)放大。
例如，灵敏继电器、中间继电器等。
可以用很小的控制量来控制大功率电路。
.3)集成信号。
例如，当多个控制信号以规定的形式输入到多绕组继电器时，通过比较和合成实现预定的控制效果。
4)自动、远程控制和监控。
例如，自动装置上的继电器与其他电器一起，可以形成程序控制电路来实现自动操作。
第二，继电器的工作原理如图所示。
当控制电路中的开关K闭合时，电磁铁将具有磁性，吸引衔铁使继电器触点接通，连接到触点的电源电路将接通。
当控制开关K关闭时，电磁铁的磁性被消除，继电器触点弹簧打开，电源电路也关闭。
第三，继电器的继电器特性当电枢开始拉入时，继电器的输入信号X从零连续增加到动作值xx，并且继电器的输出信号立即从y=0跳到y=ym，也就是说，常开触点从关到开。
一旦触点闭合，输入量x继续增加，并且输出信号y不会再次改变。
当输入值x从大于xx的值下降到xf时，继电器开始释放，常开触点断开(如图1所示)。
我们把继电器的这种特性称为继电器特性，也叫继电器输入——首先，继电器的定义是一种自动控制装置，当输入量(电、磁、声、光、热)达到一定值时，输出量会发生飞跃性的变化。
Z Y-JDQ2601单相电子超导型固态继电器的使用范围宽，它能够交流和直流两用（交流款、控制电压交直流3-450V可以直接使用启动、停止按钮，使用220vV或380V的电压进行控制操作无需另加辅助电源、直流款、控制电压3-100V），它是由河北佐佑电子科技有限公司最新研发设计的一种新型的由电子器件和继电器结合的电子元件。
1.ZY-JDQ2601单相电子超导型固态继电器单相还具有以下优点：（1）安装方便、体积小、发热低并且无需加装散热装置，从而大幅度的延长了设备的使用寿命。
（2）功耗低，自身耗能小（≤2.5W），一只继电器一天工作8小时满负荷就能减少耗电约0.7千瓦。
2.与常规单相固态继电器相比，拥有自己独特的优势（1）目前市场上所常见的单相固态继电器存在以下缺陷：抗过载能力差，自身耗能大、需要加足够大的散热装置才能保证安全工作，应用范围不够宽等。
而河北佐佑电子科技有限公司开发的新型电子元件-单相电子超导型固态继电器成功的克服了两者的不足，具有可控范围宽（交流、直流两用）、功耗低、无需加装散热器等优势！ZY-JDQ2601单相固态继电器在大电流工作时导通压降小、功耗小、发热量小，所以不需要安装散热器便能正常工作，而且它的体积较小，在使用方面非常的方便。
（2）其独特优势体现在：<1>新型ZY-JDQ2601单相电子超导固态继电器采用了可控硅，它自身没有温度，能够承受高温并且降温，能够合理的控制转换时间。
<2> ZY-JDQ2601的开关运作次数在2500万左右，与传统继电器相比，寿命提高到了3-4年。
<3> ZY-JDQ2601直流与交流都是通用的，控制电压在3-450V，即使用2节电池也可以启动它。
<4> ZY-JDQ2601的负载电流是70A，70A以下可以随便用，没有限制。
3.ZY-JDQ2601触点参数：4.ZY-JDQ2601特性参数：。
