中间继电器实验作业指导书一、实验目的中间继电器种类很多，目前国内生产的就有二十多个系列，数百种产品。
本实验选择了具有代表性的三个系列中的四种中间继电器进行实验测试，希望能通过本次实验熟悉中间继电器的实际结构、工作原理、基本特性，掌握对各类中间继电器的测试和调整方法。
二、预习与思考1、为什么目前在一些保护屏上广泛采用DZ-30B系列中间继电器，它与DZ-10系列中间继电器比较有那些特点？2、具有保持绕组的中间继电器为什么要进行极性检验？如何判明各绕组的同极性端子。
3、使用中间继电器一般根据哪几个指标进行选择？4、发电厂、变电所的继电保护及自动装置中常用哪几种中间继电器？三、原理说明DZ-30B、DZB-10B、DZS-10B系列中间继电器用于直流操作的各种继电保护和自动控制线路中，作为辅助继电器以增加接点数量和接点容量。
1、DZ-30B 为电磁式瞬时动作继电器。
当电压加在线圈两端时，衔铁向闭合位置运动，此时常开触点闭合，常闭触点断开。
断开电源时，衔铁在接触片的反弹力下，返回到原始状态，常开触点断开，常闭触点闭合。
继电器内部接线见图4-1图4-1 DZ-30B 中间继电器内部接线图2、DZB-10B 系列是具有保持绕组的中间继电器，它基于电磁原理工作，按不同要求在同一铁芯上绕有两个以上的线圈，其中DZB-11B 、12B 、13B 为电压启动、电流保持型；DZB-14B 为电流启动、电压保持型。
该继电器为瞬时动作继电器。
当动作电压（或电流）加在线圈两端时，衔铁向闭合位置运动，此时，常开触点闭合，常闭触点断开，断开启动电源时，由于电压（或电流）保持绕组的磁场的存在所以衔V 12345618171615141310DZ-31B 三 常开触点三转换触点1211987V 1245618171615141310DZ-32B 六常开触点1211987铁仍然闭合，只有保持绕组断电后，衔铁在接触片的反弹力作用下返回到原始状态，常开触点断开，常闭触点闭合。
电磁式继电器检验规程电磁式继电器保护现场检验规程批准：审核：初审：编写：年月日前言为了规范电磁式继电器的现场检验，保证现场检验质量，满足我班人员工作的需要，本着可操作性、实用性的原则，制定本规程。
本规程对现场检修工作具有实际指导意义，使保护检验工作达到程序化、规范化操作，促进工艺标准和修后设备质量的提高，为#5机6KV高压动力保护、#2-6机组6kV、400V动力保护等应用电磁式继电器的保护检验提供了统一的技术规范。
目录一、范围………………………………………………… (04)二、引用标准………………………………………………… (04)三、总则…………………………………………… (04)四、检修管理制度………………………………………………… (05)五、检验项目………………………………………………… (06)六、检验的方法及步骤…………………………………………………… (07)七、设备巡检制度及重点要求…………………………………………………… (09)一、范围本规程规定了电磁式继电器的检验内容、检验要求和试验接线。
本规程适用于我班进行#2-6机组6kV、400V 动力保护等电磁式继电器的现场检验。
本规程主要联系实际，结合调试大纲内容，具有可操作和实用性，有关保护原理和相关逻辑图部分详见电磁式继电器技术说明书。
二、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 7261—2008 继电器及继电保护装置基本试验方法GB/T 14285—2006 继电保护和安全自动装置技术规程GB 50171—92 电气装置安装工程盘、柜及二次回路结线施工及验收规范DL 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 995—2006 继电保护和电网安全装置检验规程GB/T7261--2000 继电器及装置基本试验方法DL/T478--2001 静态继电保护及安全自动装置通用技术条件JB/T3322--2002 信号继电器JB/T3870--2000 普通中间继电器JB/T8322--1996 双位置继电器三、总则3.1 检验前的准备要求在进行检验之前，工作人员应认真学习原水利电力部颁发的《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。
实验一电磁型继电器的特性实验一．实验目的：1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性；2．了解继电器各种参数的意义，掌握继电器整定植的调试方法；3．了解有关仪器、仪表的选择原则及使用方法。
二．实验项目：1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数；2．测定电流继电器的动作电流、返回电流及返回系数；3．测定电压继电器的动作电压、返回电压及返回系数；4．测定时间继电器的动作电压、返回电压及返回系数；5．测定中间继电器的动作电压、返回电压及返回系数。
三．实验内容：（一）熟悉常用继电器的内部接线DL-21C DL-22C；DY-22C DL-23C；DY-23CDS-21A~24A DZ-31B（二）测定电流继电器的动作电流I.d.j。
返回电流I f.j及返回系数K f。
1．实验接线：图1-1 电流继电器实验接线图2．实验需用仪器设备①交流电流表 0~5A②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台③滑线电阻 69Ω3.9A或40Ω6A 一台④电流继电器 DL-21C 一个3.实验方法(1)首先将继电器的两组线圈串联;将继电器的整定把手放在某一选定位置;将自藕调压器把手旋至输出为零伏位置;将滑线电阻的滑动端放在阻值为最大位置;(2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合,即指示灯亮)的最小电流称为电流继电器的动作电流Id.j.(3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开,即指示灯灭)的最大电流称为电流的继电器的返回电流If.j.(4)测定Id.j 和If.j时,对所选的整定位置重复作三次,将测量结果填入表1中(5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中.(6)数据处理误差: △I%=要求:返回系数:K=要求:0.05<Kf<0.9表1 继电器的两组线圈串联（表中电流单位：A ）表2 继电器的两组线圈并联（表中电流单位：A ）（三）测定低电压继电器的动作电压Ud.j 返回电压Uc。
电磁型继电器检验规程一、总则1.1 本检验规程适用于电磁继电器的全部检验以及部分检验。
1.2 检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。
1.3 本继电器检验周期为：全部检验：每4年进行1次；部分检验：每2年进行1次。
二、概述电磁继电器广泛用于现场低电压继电器及联锁回路、过电流保护、保护动作延时、接点容量、接点的扩展、报警信号等回路等。
三、职责本检验规程经设备部电气专业人员编制。
四、试验设备及接线的基本要求4.1 试验仪器应检验合格，其精度不低于0.5级。
4.2 试验回路接线原则，应使加入继电器的电气量与实际情况相符。
4.3试验设备：调压器、直流电源、继电继电器测试仪等。
五、试验条件和要求注意事项5.1交、直流试验电源质量和接线方式等要求参照《继电继电器及电网安全自动继电器检验规程》有关规定执行。
5.2试验前应检查屏柜及继电器接线端子是否有螺丝松动。
5.3使用的试验仪器必须与屏柜可靠接地。
5.4为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数据与整定值的误差要求<5%，继电器逻辑符合设计要求。
六、试验前的准备6.1 在现场进行检验工作前，应认真了解被检验继电器的一次设备情况及其相邻的一、二次设备情况，与运行设备关联部分的详细情况，据此制定在检验工作全过程中确保系统安全运行的技术措施。
6.2 应具备与实际状况一致的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。
6.3. 对继电器的整定试验，应按有关继电继电器部门提供的定值通知单进行。
工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压试验仪器是否与现场实际情况相符合。
6.4. 继电继电器检验人员在运行设备上进行检验工作时，必须事先取得运行人员的同意，遵照电业安全工作相关规定履行工作许可手续，并在运行人员将继电器的所有出口连片断开之后，才能进行检验工作。
网络高等教育《电力系统继电保护》实验报告学习中心：奥鹏学习中心层次：专科起点本科专年级：学号：学生姓名：实验一电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法。
二、实验电路1．过流继电器实验接线图过流继电器实验接线图2.低压继电器实验接线图低压继电器实验接线图三、预习题1.过流继电器线圈采用_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联 _接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。
(串联，并联)2. 动作电流（压），返回电流（压）和返回系数的定义是什么？答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。
2.使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。
四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。
根据返回力矩的定义，返回系数恒小于1.2．返回系数在设计继电保护装置中有何重要用途？答：返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系数不被切除。
3. 实验的体会和建议电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。
在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后，母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸。
所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下，保护能在大的启动电流情况下可靠返回。
一、实验目的1. 了解继电器的基本分类方法及其结构。
2. 熟悉常用继电器（如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等）的构成原理。
3. 学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4. 测量继电器的基本特性。
5. 学习和设计多种继电器配合实验。
二、实验原理继电器是一种利用电磁原理实现电路通断控制的电气元件。
它主要由线圈、铁芯、衔铁、弹簧等部分组成。
当线圈通电时，线圈产生的磁场使铁芯和衔铁产生相对运动，从而实现电路的接通或断开。
三、实验仪器与设备1. 电磁型继电器（电流继电器、电压继电器、时间继电器等）2. 调压器3. 电流表4. 电压表5. 滑线电阻6. 实验电路板7. 电源四、实验步骤1. 电流继电器特性实验（1）按图接线，将电流继电器的动作值整定为 1.2A，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯亮）时的最小电流值，即为动作值。
（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时的最大电流值，即为返回值。
（5）计算返回系数：返回系数 = 返回值 / 动作值。
2. 电压继电器特性实验（1）按图接线，将电压继电器的动作值整定为220V，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电压表读数缓慢升高，记下继电器刚动作（动作信号灯亮）时的最小电压值，即为动作值。
（4）继电器动作后，再调节调压器使电压值平滑下降，记下继电器返回时的最大电压值，即为返回值。
（5）计算返回系数：返回系数 = 返回值 / 动作值。
3. 时间继电器特性实验（1）按图接线，将时间继电器的延时整定为5秒。

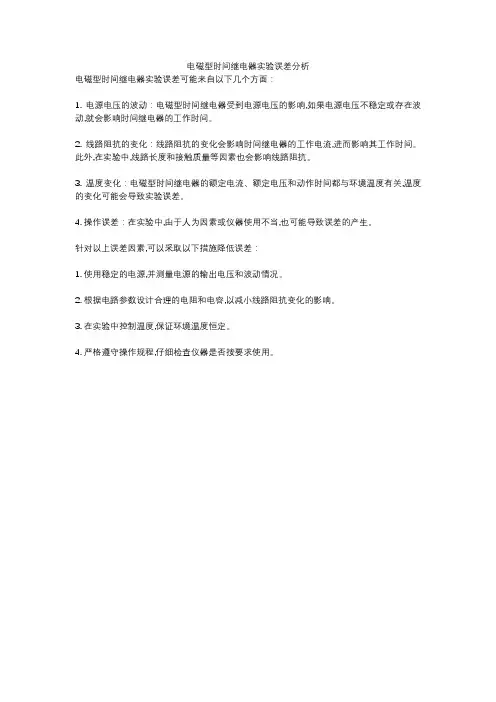

电磁型时间继电器实验误差分析
电磁型时间继电器实验误差可能来自以下几个方面：
1. 电源电压的波动：电磁型时间继电器受到电源电压的影响,如果电源电压不稳定或存在波动,就会影响时间继电器的工作时间。
2. 线路阻抗的变化：线路阻抗的变化会影响时间继电器的工作电流,进而影响其工作时间。
此外,在实验中,线路长度和接触质量等因素也会影响线路阻抗。
3. 温度变化：电磁型时间继电器的额定电流、额定电压和动作时间都与环境温度有关,温度的变化可能会导致实验误差。
4. 操作误差：在实验中,由于人为因素或仪器使用不当,也可能导致误差的产生。
针对以上误差因素,可以采取以下措施降低误差：
1. 使用稳定的电源,并测量电源的输出电压和波动情况。
2. 根据电路参数设计合理的电阻和电容,以减小线路阻抗变化的影响。
3. 在实验中控制温度,保证环境温度恒定。
4. 严格遵守操作规程,仔细检查仪器是否按要求使用。
二、常规继电器特性实验（一）电磁型电压、电流继电器的特性实验1．实验目的1）了解继电器基本分类方法及其结构。
2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。
3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4）测量继电器的基本特性。
5）学习和设计多种继电器配合实验。
2．继电器的类型与原理继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异。
1）继电器的分类继电器按所反应的物理量的不同可分为电量与非电量的两种。
属于非电量的有瓦斯继电器、速度继电器等；反应电量的种类比较多，一般分类如下：（1）按结构原理分为：电磁型、感应型、整流型、晶体管型、微机型等。
（2）按继电器所反应的电量性质可分为：电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等。
（3）按继电器的作用分为：起动动作继电器、中间继电器、时间继电器、信号继电器等。
近年来电力系统中已大量使用微机保护，整流型和晶体管型继电器以及感应型、电磁型继电器使用量已有减少。
2）电磁型继电器的构成原理 继电保护中常用的有电流继电器、电压继电器、中间继电器、信号继电器、阻抗继电器、功率方向继电器、差动继电器等。
下面仅就常用的电磁型继电器的构成及原理作简要介绍。
（1）电磁型电流继电器电磁型继电器的典型代表是电磁型电流继电器，它既是实现电流保护的基本元件，也是反应故障电流增大而自动动作的一种电器。
下面通过对电磁型电流继电器的分析，来说明一般电磁型继电器的工作原理图2-1 DL 系列电流继电器和特性。
图2-1为DL 系列电流继电器的结构图，它由固定触点1、可动触点2、线圈3、铁心4、弹簧5、转动舌片6、止挡7所组成。
当线圈中通过电流I KA 时，铁心中产生磁通Φ ，它 通过由铁心、空气隙和转动舌片组成的磁路，将舌片磁化，产生电磁力F e ，形成一对力偶。
由这对力偶所形成的电磁转矩，将使转动舌片按磁阻减小的方向（即顺时针方向）转动，从而使继电器触点闭合。
实验一电磁型电流继电器、电压继电器实验一、实验目的：1．熟悉电磁型电流继电器和电压继电器的构造，规范。
2．掌握继电器基本参数的测试方法。
二、电磁型电流继电器实验：1．实验内容：(1)观察继电器的构造,熟悉其动作原理，了解整定方法。
(2)测量继电器的起动电流，返回电流，返回系数的意义。
2．实验接线：3．实验步骤：(1)观察继电器构造及铭牌上规范，线圈连接情况及整定把手与整定电流之间关系。
(2)将两个线圈顺向串联，整定把手置于刻度最小、最中、最大三个位置时，分别读取继电器起动电流值(常开接点刚好闭合时最小电流为起动电流)和返回电流( 接点闭合后逐渐减小电流，使接点刚好打开时电流即为返回电流)。
(3)计算返回系数：=Kre/IreIop(4)将继电器两个线圈并联，重复上述(2)步骤，并与其比较。
(5)记录实验读数并计算返回系数。
4．注意事项：(1)起动电流测量值与整定值误差不应大于±5％，如不符合要求时，可先将整定把手放在最大刻度位置，当测量值小于刻度值时，将Ｚ形舌片起始位置向远离电磁铁的磁极位置调节，反之则反，然后再将把手放在最小位置，调节弹簧拉力，使在最小时亦满足，此时应注意接点接触的可靠性。
(2)返回系数应在0.85~0.95之间。
调整静接点片弹力及舌片弹力及舌片终置位置，限位螺杆的位置改变返回系数。
(3)在1.05倍起动电流使接点闭合时，接点不应抖动。
三、电磁型电压继电器实验：1．实验内容：(1)观察继电器的构造及线圈特点，理解其动作原理整定方法。
(2)测量继电器的动作电压、返回电压，求出返回系数，理解低电压继电器上述数据的不同点。
2．实验接线：3．实验步骤：(1)观察继电器构造及铬牌上规范，线圈连接情况及整定把手与整定电压之间关系。
(2)观察继电器线圈并用万能表测量线圈直流电阻。
(3)根据试验电源电压，选用试验设备及继电器整定电压范围，将继电器线圈串联或并联，分别在最小、中间、最大三个位置，读取动作电压与返回电压。

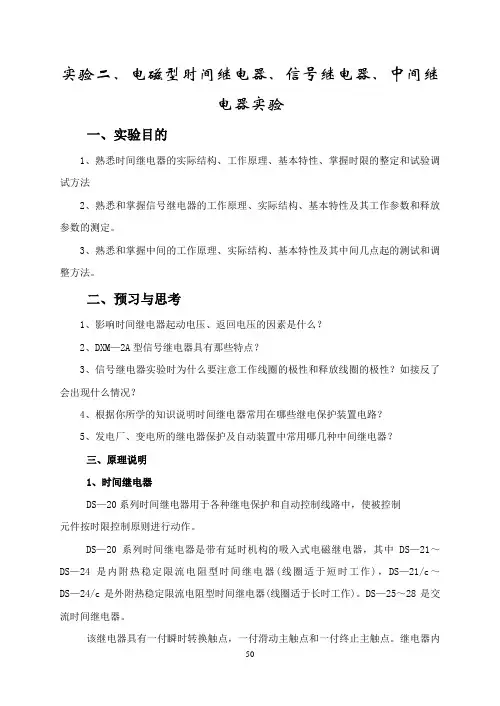

实验二、电磁型时间继电器、信号继电器、中间继电器实验一、实验目的1、熟悉时间继电器的实际结构、工作原理、基本特性、掌握时限的整定和试验调试方法2、熟悉和掌握信号继电器的工作原理、实际结构、基本特性及其工作参数和释放参数的测定。
3、熟悉和掌握中间的工作原理、实际结构、基本特性及其中间几点起的测试和调整方法。
二、预习与思考1、影响时间继电器起动电压、返回电压的因素是什么？2、DXM—2A 型信号继电器具有那些特点？3、信号继电器实验时为什么要注意工作线圈的极性和释放线圈的极性？如接反了会出现什么情况？4、根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？5、发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？三、原理说明1、时间继电器DS—20 系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21〜DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C〜DS— 24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。
DS-25〜28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2-1图2-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限2、信号继电器DXM—2A型信号继电器适用于直流操作的继电保护线路和自动控制线路中作远距离复归的动作指示。
实验二、电磁型时间继电器、信号继电器、中间继电器实验一、实验目的1、熟悉时间继电器的实际结构、工作原理、基本特性、掌握时限的整定和试验调试方法2、熟悉和掌握信号继电器的工作原理、实际结构、基本特性及其工作参数和释放参数的测定。
3、熟悉和掌握中间的工作原理、实际结构、基本特性及其中间几点起的测试和调整方法。
二、预习与思考1、影响时间继电器起动电压、返回电压的因素是什么2、DXM—2A型信号继电器具有那些特点3、信号继电器实验时为什么要注意工作线圈的极性和释放线圈的极性如接反了会出现什么情况4、根据你所学的知识说明时间继电器常用在哪些继电保护装置电路5、发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器三、原理说明1、时间继电器DS—20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS—21～DS—24 是内附热稳定限流电阻型时间继电器(线圈适于短时工作)，DS—21/c～DS—24/c是外附热稳定限流电阻型时间继电器(线圈适于长时工作)。
DS—25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2-1。
图2-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
2、信号继电器DXM —2A 型信号继电器适用于直流操作的继电保护线路和自动控制线路中作远距离复归的动作指示。
继电器由密封干簧接点，工作绕组，释放绕组，自锁磁铁和指示灯等组 成。
横截面结构示意图见图2-2。
12181716151413DS-21~22时间继电器正面内部接线图DS-21/C~22/C时间继电器正面内部接线图1256181716151413V56VR3434图2-3信号继电器横截面结构图当继电器工作绕组的端子①—⑥加入电流（或电压）时，线圈所产生的磁场作用在簧片两端的磁通极性与放置在线圈内的永久磁铁极性相同，两磁通迭加，使触点闭合，信号指示灯亮。
在工作绕组断电后触点借永久磁铁的作用进行自保持；当在释放绕组④—⑨二端间加入电压时，所产生的磁场作用在触点簧片两端的磁通与磁铁极性相反，两磁通相互抵消，使触点返回原位，指示灯灭。
继电器内部接线图见图2-4图2-4信号继电器内部接线图3、中间继电器DZ—31B为电磁式瞬时动作继电器。
当电压加在线圈两端时，衔铁向闭合位置运动，此时常开触点闭合，常闭触点断开。
断开电源时，衔铁在接触片的反弹力下，返回到原始状态，常开触点断开，常闭触点闭合。
继电器内部接线见图2—5图2—5 DZ－31B中间继电器内部接线图四、实验设备序号设备名称使用仪器名称数量1 ZB13 DS—23时间继电器 12 ZB15 DXM--2A -220V/-220V 信号继电器 13 ZB14 DZB--31B -220V DZB—14B 中间继电器 14 ZB43 800Ω可调电阻 15 ZB03 数字电秒表 16 ZB31 直流电压、电流表各17 DZB01 可调直流操作电源1路8 DZB01--1 触点通断指示灯9 万用表 1五、实习步骤和要求1、时间继电器动作电压，返回电压和动作时间测试。
1)动作电压Ud的测试按图2-6接好线，将可变电阻R置于输出电压最小位置，合上S1及S2，调节可变电阻R使输出电压由最小位置慢慢地升高到时间继电器的衔铁完全被吸入为止，可变电阻R保持不变，断开开关S1，然后迅速合上开关S1，以冲击方式使继电器动作，如不能动作，再调整可变电阻R，增大输出电压，用冲击方式使继电器衔铁瞬时完全被吸入的最低冲击电压即为继电器的最低动作电压Ud，断开开关S1,将动作电压Ud填入表2-1内。
Ud应不大于70%Ued（154v）。
对于DS—21/c～24/c型应不大于75%Ued，DS--25～DS--28型应不大于85%Ued。
图2-6 时间继电器实验接线图2)返回电压Uf的测试合上S1、S2加大电压至额定值220V，然后渐渐的调节可变电阻R降低输出电压，使电压降低到触点开启即继电器的衔铁返回到原来位置的最高电压即为Uf，断开开关S1，将Uf填入表2－3内。
应使Uf不低于倍额定电压（11v）。
若动作电压过高，则检查返回弹簧力量是否过强，衔铁在黄铜套管内摩擦是否过大，衔铁是否生锈或有污垢，线圈是否有匝间短路现象。
若返回电压过低，检查摩擦是否过大，返回弹簧力量是否过弱3)动作时间测定按图2－6接好线后，将继电器定时标度放在较小刻度上（如DS—23型可整定在）。
合上开关S1、S2，调节可变电阻器R，使加在继电器上的电压为额定电压Ued（本实验所用时间继电器额定电压为直流220v）拉开S2，合上电秒表工作电源开关，并将电秒表复位，然后投入S2，使继电器与电秒表同时起动，继电器动作后经一定时限，触点（5）（6）闭合。
将电秒表控制端“I”和“II”短接，秒表停止记数，此时电秒表所指示的时间就是继电器的延时时间，把测得数据填入表2－1中，每一整定时间刻度应测定三次，取三次平均值作为该刻度的动作值。
动作时间测定的目的是检查时间继电器的控制延时动作的准确程度，也能间接发现时间继电器的机械部分所存在的问题。
测定是在额定电压下，取所试验继电器允许时限整定范围内的大、中、小四点的整定时间值（见表2－2），在每点测定三次，其误差应符合表2-2。
型号时间整定范围（s）电源类型额定电压Ued（V）起动电压不大于（V）返回电压不大于（V）额定电压下的功率消耗（W）接点数量接点容量DS—21 ～直流24 48110 22070%Ued 5%Ued 10延时常开终止主触点一付延时常开滑动主触点一付瞬时转换主触点一付当电流不大于1A及电压不高于220V（时间常数不超过5×103s）的有感负荷电路中，主触点和瞬动触点的断开功率为50W继电器主触点长期闭合电流5A，瞬动触点长期闭合电流为5ADS—22 ～5DS—23 ～10DS—24 5～20 DS—21/c ～直流24 48110 220 75%Ued 5%UedDS—22/c ～5 DS—23/c ～10 DS—24/c 5～20DS—25 ～交流110127220 38085%Ued 5%Ued (VA)DS—26 ～5DS—27 ～10DS—28 5～202、信号继电器实验1)动作电流（电压）和释放电压测试电流（电压）启动信号继电器实验接线分别见图2-7、图2-8。
图2-7 电流启动型信号继电器实验接线图接线时应注意工作线圈和释放线圈的极性，端子①为工作绕组正极性端子，端子④为释放线圈的正极性端子，接好线经指导教师检查后方可合上开关S1及S2,慢慢调整可变电阻R2加大输出电流（或电压）直至继电器动作，指示灯亮。
此时电流表（或电压表）指示值即为继电器的动作值，填入表2-4，对于电流启动继电器的动作值不应超过额定电流；电压启动继电器的动作值图2-8电压启动型信号继电器实验接线图不应超过额定电压。
然后断开开关S2，切断工作绕组电源，继电器触点应保持在动作位置。
合上S3，调整可变电阻R1加大输出电压使继电器触点断开，指示灯灭，读取电压表指示即为继电器的释放电压，填入表2-4，继电器的释放电压不应超过70%的额定电压。
2)动作时间，返回时间。
对继电器的工作绕组和释放绕组加额定值时，其动作时间与返回时间不超过10ms。
表2-4信号继电器实验记录名牌数据实验记录型号工作绕组直流电阻释放绕组直流电阻工作绕组额定值ΩΩ释放绕组额定值动作值 A(V) 为额定值的 % 工作绕组电阻Ω释放值 V 为额定值的 %3、中间继电器实验1)继电器动作值与返回值测定实验接线见图2—9。
实验时调整可变电阻R、R1、R2逐步增大输出电压（或电流），使继电器动作，然后断开开关S或S1,再瞬间合上开关S或S1看继电器能否动作，如不能动作，调节可变电阻加大输出电压（或电流）。
在给继电器突然加入电压（或电流）时，使衔铁完全被吸入的最低电压（或电流）值，即为动作电压（电流）值，记入表2－5。
继电器的动作电压不应大于额定电压的70%。
动作电流不应大于其额定电流。
出口中间继电器动作电压应为其额定电压的50%～70%。
图2—9 电压起动型实验接线图然后调整可变电阻R，减少电压（电流），使继电器的衔铁返回到原始位置的最大电压（电流）值即为返回值。
记入表2－5。
对于DZ—30B系列中间继电器返回电压不应小于额定电压的5%表2－5 中间继电器实验记录表继电器名牌内部结构及触点检查型号：最小动作值 V 返回值 V六、实验报告实验结束后认真总结，针对实验中四种继电器的具体测试方法，按要求及时写出中间继电器实验报告和本次实验体会，并书面解答本实验的思考题。
