实验一-电磁型电流继电器和电压继电器实验

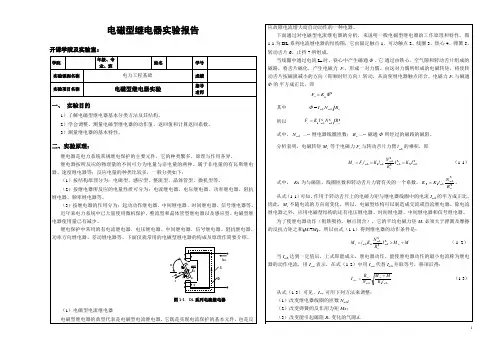

电磁型继电器实验报告电磁型继电器实验报告引言电磁型继电器是一种常见的电控制器件，广泛应用于电力系统、自动化控制以及通信领域。

本实验旨在通过实际操作，深入了解电磁型继电器的工作原理、特性以及应用。

一、实验目的本实验的主要目的是：1. 了解电磁型继电器的基本结构和工作原理；2. 掌握电磁型继电器的特性参数测试方法；3. 研究电磁型继电器的应用场景。

二、实验仪器与材料1. 电磁型继电器；2. 直流电源；3. 万用表；4. 开关。

三、实验步骤1. 连接电路：将直流电源的正极与电磁型继电器的一个端子相连，将直流电源的负极与电磁型继电器的另一个端子相连。

2. 测量电流：使用万用表测量通过电磁型继电器的电流。

3. 测量电压：使用万用表测量电磁型继电器两端的电压。

4. 测试特性参数：通过改变直流电源的电压，记录电磁型继电器的吸合电流和释放电流，绘制电磁型继电器的特性曲线。

5. 观察工作状态：通过改变直流电源的电压，观察电磁型继电器的工作状态，包括吸合和释放。

四、实验结果与分析1. 电磁型继电器的特性曲线：根据实验数据绘制的特性曲线显示了电磁型继电器的吸合电流和释放电流随电压的变化关系。

从曲线可以看出，随着电压的增加，吸合电流逐渐增大，释放电流逐渐减小。

这说明电磁型继电器对电压的响应是非线性的，存在一个临界值，当电压超过该值时，继电器才能吸合。

2. 工作状态观察：在实验过程中，通过改变直流电源的电压，我们可以观察到电磁型继电器的工作状态。

当电压低于临界值时，继电器保持释放状态；当电压超过临界值时，继电器吸合。

这种特性使得电磁型继电器在电路中可以起到开关的作用。

五、实验总结通过本次实验，我们深入了解了电磁型继电器的工作原理和特性。

实验结果表明，电磁型继电器对电压的响应是非线性的，存在一个临界值。

在实际应用中，我们可以根据电磁型继电器的特性曲线，选择合适的电压来控制继电器的工作状态。

电磁型继电器在电力系统、自动化控制以及通信领域有着广泛的应用，对于实现电路的开关控制具有重要意义。

实验一电磁型继电器的特性实验一．实验目的：1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性；2．了解继电器各种参数的意义，掌握继电器整定植的调试方法；3．了解有关仪器、仪表的选择原则及使用方法。

二．实验项目：1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数；2．测定电流继电器的动作电流、返回电流及返回系数；3．测定电压继电器的动作电压、返回电压及返回系数；4．测定时间继电器的动作电压、返回电压及返回系数；5．测定中间继电器的动作电压、返回电压及返回系数。

三．实验内容：（一）熟悉常用继电器的内部接线DL-21C DL-22C；DY-22C DL-23C；DY-23CDS-21A~24A DZ-31B（二）测定电流继电器的动作电流I.d.j。

返回电流I f.j及返回系数K f。

1．实验接线：图1-1 电流继电器实验接线图2．实验需用仪器设备①交流电流表 0~5A②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台③滑线电阻 69Ω3.9A或40Ω6A 一台④电流继电器 DL-21C 一个3.实验方法(1)首先将继电器的两组线圈串联;将继电器的整定把手放在某一选定位置;将自藕调压器把手旋至输出为零伏位置;将滑线电阻的滑动端放在阻值为最大位置;(2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合,即指示灯亮)的最小电流称为电流继电器的动作电流Id.j.(3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开,即指示灯灭)的最大电流称为电流的继电器的返回电流If.j.(4)测定Id.j 和If.j时,对所选的整定位置重复作三次,将测量结果填入表1中(5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中.(6)数据处理误差: △I%=要求:返回系数:K=要求:0.05<Kf<0.9表1 继电器的两组线圈串联（表中电流单位：A ）表2 继电器的两组线圈并联（表中电流单位：A ）（三）测定低电压继电器的动作电压Ud.j 返回电压Uc。

实验一电磁型电流继电器实验一、实验目的熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DL—20c系列继电器的内部接线图见图1一1。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。

过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。

继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。

转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。

图1-1电流继电器内部接线图图1-212348765D L -21CD Y-21C、26C12348765D L -23CD Y-23C、28C 12348765D L -22CD Y-22C 12348765D L -24C D Y-24C、29C12348765D L -25CD Y-25C变触点通断指示灯四、实验设备五、实验步骤和要求实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。

实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。

实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。

1.电流继电器的动作电流和返回电流测试（1）选择ZB11继电器组件中的DL—24C/6型电流继电器，确定动作值并进行初步整定。

本实验整定值为2A及4A的两种工作状态见表1－2。

（2）根据整定值要求对继电器线圈确定接线方式（串联或并联）；（3）按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。

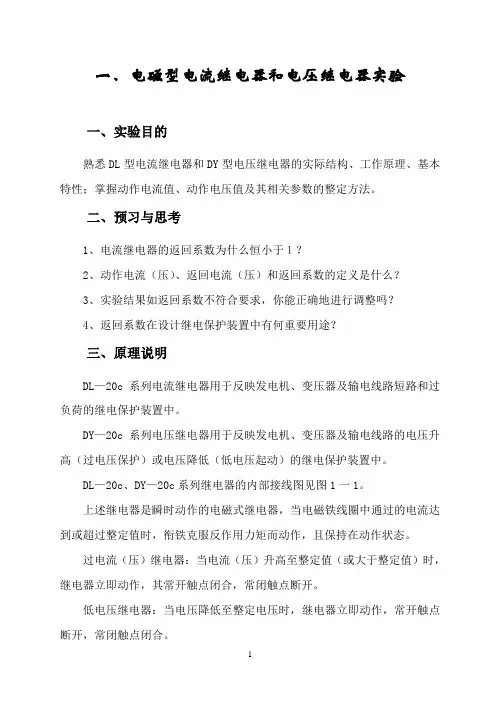

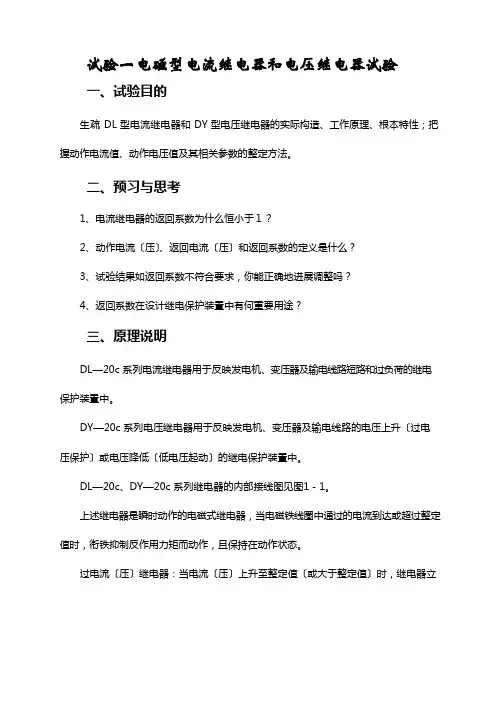

一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。

DL—20c、DY—20c系列继电器的内部接线图见图1一1。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。

过电流（压）继电器：当电流（压）升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。

低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。

继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。

转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。

图1-1电流（电压）继电器内部接线图图1-2电流继电器实验接线图12348765DL-21CDY-21C、26C12348765DL-23CDY-23C、28C12348765DY-22C 12348765DY-24C、29C12348765DL-25CDY-25C图1-3过电压继电器实验接线图四、实验设备五、验步骤和要求1、绝缘测试单个继电器在新安装投入使用前或经过解体检修后，必须进行绝缘测试，对于额定电压为100伏及以上者，应用1000伏兆欧表测定绝缘电阻；对于额定电压为100 伏以下者，则应用500伏兆欧表测定绝缘电阻。

网络高等教育《电力系统继电保护》实验报告学习中心：福建永安奥鹏层次：专科起点本科专业：电气工程及其自动化年级： 2011年春季学号： ************学生姓名：**实验一电磁型电流继电器和电压继电器实验一、实验目的1.熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1. DL-20C系列电流继电器铭牌刻度值，为线圈并联_时的额定值；DY-20C 系列电压继电器铭牌刻度值，为线圈___串联___时的额定值。

2.电流继电器的返回系数为什么恒小于1？电流继电器是过流动作，小于整定值后返回；为了避免电流在整定值附近时导致继电器频繁启动返回，一般要设一个返回值，例如0.97，电流小于0.97才返回。

因此返回值要小于1 。

四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．动作电流（压），返回电流（压）和返回系数的定义是什么？答：动作电压--是保护动作的最小电压；返回电压--使保护装置停止动作的电压；返回系数--返回电压/动作电压一般小于12．返回系数在设计继电保护装置中有何重要用途？答：是确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除.实验二电磁型时间继电器和中间继电器实验一、实验目的1.熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2.掌握时间继电器和中间继电器的的测试和调整方法。

二、实验电路1．时间继电器动作电压、返回电压实验接线图2．时间继电器动作时间实验接线图3．中间继电器实验接线图4．中间继电器动作时间测量实验接线图三、预习题影响起动电压、返回电压的因素是什么？答：影响起动电压、返回电压的因素是电压继电器线圈在通电额定电压的时候，由于衔铁原来处于打开状态，将衔铁吸合动作，需要较大的起动吸合电流（比吸合后的保持电流大好几倍）才能产生足够的磁场吸力。

网络高等教育《电力系统继电保护》实验报告学习中心：浙院层次：专科起点本科专业：电气工程及其自动化年级： 15 年春季学号：学生姓名：实验一电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1. DL-20C系列电流继电器铭牌刻度值，为线圈___并联___时的额定值；DY-20C 系列电压继电器铭牌刻度值，为线圈__串联___时的额定值。

(串联，并联)2.电流继电器的返回系数为什么恒小于1？答：返回电流与启动电流的比值称为继电器的返回系数Kre，Kre=Ire/Iop，使继电器开始动作的电流叫启动电流Iop，动作之后，电流下降到某一点后接点复归，继电器返回到输出高电子，这一电流点叫返回电流Ire，为了保证动作后输出状态的稳定性和可靠性，过电流继电器和过量动作继电器的返回系数恒小于1。

在实际应用中，常常要求较高的返回系数，如0.85-0.9。

四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．动作电流（压），返回电流（压）和返回系数的定义是什么？答：在电压继电器或者中间继电器的线圈上，从0逐步升压，到继电器动作，这个电压是动作电压，继电器动作后再逐步降低电压，到继电器动作返回，这个电压是返回电压，返回电流与启动电流的比值称为继电器的返回系数。

2．返回系数在设计继电保护装置中有何重要用途？答：确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系统不被切除。

实验二电磁型时间继电器和中间继电器实验一、实验目的1．熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2．掌握时间继电器和中间继电器的的测试和调整方法。

继电器控制实验报告篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。

2．掌握动作电流、动作电压参数的整定。

二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串联并联，可获得不同的额定值。

三．实验设备四．实验内容1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为 Kf?UfjUdj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。

2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。

因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。

2实验二电磁型时间继电器实验一．实验目的熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。

在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。

再经过一定时间后，终止触点闭合。

从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。

当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。

三．实验设备四．实验内容1.动作电压、返回电压测试2．动作时间测定3五．思考题1．影响起动电压、返回电压的因素是什么？首先是你使用的CCFL的规格；其次是环境温度；再次是工作的频率。

实验一电磁型电流继电器实验要点引言：电磁型电流继电器是一种常用的电气元件，广泛应用于自动化、电力、通信等领域。

其主要工作原理是利用电流通过电磁线圈产生的磁场来控制开关动作，从而实现电路的分合。

在实验中，我们将学习电磁型电流继电器的工作原理、特性和应用，掌握它的电气参数和使用方法。

实验目的：1.了解电磁型电流继电器的工作原理和特性；2.熟悉电磁型电流继电器的接线方式和测试方法；3.掌握电磁型电流继电器的电气参数测量和分析方法；4.学会运用电磁型电流继电器进行电路控制和保护。

实验器材和设备：1.电磁型电流继电器；2.直流稳压电源；3.直流电压表；4.直流电流表；5.电阻箱；6.实验线缆。

实验步骤：1.连接电路：将电磁型电流继电器与电源和负载连接。

确保电路接线正确、牢固可靠。

2.测量电流继电器的额定电流和额定电压。

a.将直流稳压电源连接到电磁线圈，并调节输出电压为额定电压。

b.通过直流电流表测量电磁线圈的电流，记录为额定电流。

3.测量电磁型电流继电器的静态特性。

a.改变电源电压，记录电磁线圈电流和继电器触发状态的对应关系。

b.绘制电流-电压曲线，分析继电器的触发电压和控制电流。

4.测量电磁型电流继电器的动态特性。

a.施加脉冲电流或脉冲电压，记录继电器的响应时间和延迟时间。

b.分析继电器的动态特性，了解其适用范围和限制。

5.进行电气参数测量。

a.测量触点电阻和绝缘电阻。

b.测量继电器的功耗和效率。

6.进行实际应用实验。

a.利用电磁型电流继电器实现电路保护器的控制。

b.进行过流、欠压等实际故障的模拟实验。

c.分析电磁型电流继电器在实际应用中的优点和缺点。

实验注意事项：1.在接线时，要保持电路的稳定和可靠。

避免电路短路、错接、故障等情况。

2.在测量电磁线圈电流时，需要使用合适的电流表，并注意电流表的量程和精度要求。

3.实验中应注意安全，避免电源短路、触电等事故发生。

实验结束后，及时切断电源。

4.在进行动态特性测量时，应控制好脉冲电流和脉冲宽度，避免电磁型电流继电器的损坏或性能下降。

电磁型电流继电器和电压继电器实验总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、实验目的。

通过实验了解电磁型电流继电器和电压继电器的工作原理和特点，掌握其使用方法和注意事项。
