（完整版）电子技术基础习题答案三、选择题：（每小题2分，共20分）1、单极型半导体器件是（C）。
A、二极管；B、双极型三极管；C、场效应管；D、稳压管。
2、P型半导体是在本征半导体中加入微量的（A）元素构成的。
A、三价；B、四价；C、五价；D、六价。
3、稳压二极管的正常工作状态是（ C）。
A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。
4、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管（C）。
A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。
5、PN结两端加正向电压时，其正向电流是（A）而成。
A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。
6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，说明此三极管处在（A）。
A、放大区；B、饱和区；C、截止区；D、反向击穿区。
7、绝缘栅型场效应管的输入电流（C）。
A、较大；B、较小；C、为零；D、无法判断。
8、正弦电流经过二极管整流后的波形为（C）。
A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。
9、三极管超过（C）所示极限参数时，必定被损坏。
A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U（BR）CEO；C、集电极最大允许耗散功率P CM；D、管子的电流放大倍数。
10、若使三极管具有电流放大能力，必须满足的外部条件是（C）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。
三、选择题：（每小题2分，共20分）1、基本放大电路中，经过晶体管的信号有（C）。
A、直流成分；B、交流成分；C、交直流成分均有。
2、基本放大电路中的主要放大对象是（B）。
A、直流信号；B、交流信号；C、交直流信号均有。
3、分压式偏置的共发射极放大电路中，若V B点电位过高，电路易出现（B）。
A、截止失真；B、饱和失真；C、晶体管被烧损。
宁波2019年高等职业技术教育招生考试模拟试卷（3月）《电子电工类专业》考生须知：本试卷满分150分，共有二部分题目：第一部分为所有考生必做的基础理论部分，第二部分为限做题，电子专业选用A 答题卷，电工专业选用B 答题卷，不得交叉做。
第一部分 基础理论（必做题，满分90分）一、单项选择题（本大题共20小题，每小题2分，共40分）1．正弦交流电压V wt u )270sin(110︒--=，则此电压的初相角为（ ）。
A ．︒90B ．︒-90C ．︒270D ．︒-2702．如图所示电路中，电阻值均为R ，当开关在位置1时，毫安表的读数为mA 40，当开关在位置2时，毫安表的读数为mA 60-，则当开关在位置3时毫安表的读数为（ ）。
A ．mA 100B ．mA 190C ．mA 50D ．mA 110第2题图 第3题图3．在图所示的正弦交流电路中，Ω==10L X R ，欲使电路的功率因数707.0cos =ϕ，则C X 为（ ）。
A ．Ω5B ．Ω10C ．Ω20D ．Ω30 4．一台电冰箱压缩机功率为W 120，该电冰箱的开停比为2:1（即一天中开机时间占31，停机时间占32），以一个月30天计，该电冰箱一个月的用电度数为（ ）。
A ．4.24B ．66.25C ．8.28D ．88.295．电阻值会随着光照强度的变化而变化的电阻器是（ ）。
A ．热敏电阻器B ．力敏电阻器C ．压敏电阻器D ．光敏电阻器6．如图所示，已知电容器1C 的电容量是2C 的两倍，1C 充过电，电压为U ，2C 未充电。
现将开关S 闭合，那么电容器1C 两端的电压将变为（ ）。
A ．U 21B ．U 31C ．U 32 D ．U第6题图 第7题图7．如图所示为测量电源电动势E 和内阻r 时的端电压和电流的关系曲线。
根据曲线可知，下列答案正确的是（ ）。
A ．Ω==1,5r V EB ．Ω==5.0,10r V EC ．Ω==5.0,5r V ED ．Ω==1,10r V E8．下列图形符号中，表示微调电容的是（ ）。
![电子技术基础题库(I_II类题)[1]](https://img.taocdn.com/s1/m/0d71ad21192e45361066f55f.png)
第一章 半导体二极管I 类题一、简答题1． 杂质半导体有哪些？与本征半导体相比导电性有什么不同？答杂质半导体有P 型半导体和N 半导体两种，比本征半导体导电性能增强很多。
2．什么是PN 结？PN 结最基本的特性是什么？ 答；P 型半导体和N 型半导体采用特殊的加工工艺制作在一起，在其交界处产生的特殊薄层称为PN 结。
PN 结最基本的特性是单向导电性。
3． 什么是半导体？半导体有哪些特性？答：导电能力介于导体和绝缘体之间的物质称为半导体。
具有热敏特性、光敏特性和掺杂特性。
二、计算题1． 在下图所示电路中，哪一个灯泡不亮？答：b 不亮2．如图所示的电路中，试求下列两种情况下输出端Y 的电位U Y 及各元件（R ，VD A ，VD B ）中通过的电流；（1）U A =U B =0V ；（2）U A =+3V ，U B =0V ；答：（1）V Y =0VmA 33.9K Ω12V ≈=R I mA5.1232R DB DA ≈===I I I （2）D B 导通，D A 截止 V Y =0VmA39.312≈=R I V 0DA =I mA 3DB =I 3． 在下图所示电路中，设二极管是理想二极管，判断各二极管是导通还是截止？并求U AO =？答：a）图中，二极管导通，U AO=-6V；b）图，二极管截止，U AO=-12V；c）图V1导通，V2截止，U AO=0V。
II类题一、简答题1．从晶体二极管的伏安特性曲线看，硅管和锗管有什么区别？答：硅管死区电压为0.5V左右而锗管为0.2V左右；硅管的正向管压降为0.7V左右而锗管为0.3V左右；硅管的反向饱和电流较小而锗管较大。
2．光电二极管和发光二极管有什么区别？答：发光二极管将电信号转化成光信号，工作时加正向电压；光电二极管将光信号转化成电信号，工作时加反向电压。
3．为什么用万用表的不同电阻档测量同一二极管的正偏内阻数值上差别很大？答：因二极管的非线性。

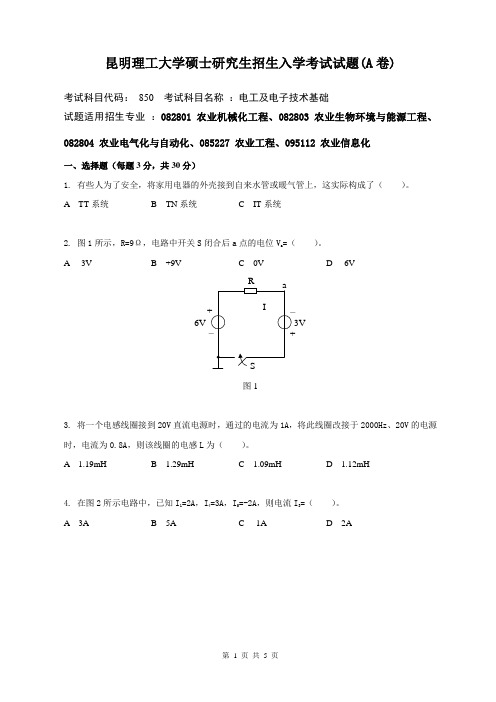

昆明理工大学硕士研究生招生入学考试试题(A 卷)考试科目代码： 850 考试科目名称 ：电工及电子技术基础试题适用招生专业 ：082801 农业机械化工程、082803 农业生物环境与能源工程、082804 农业电气化与自动化、085227 农业工程、095112 农业信息化一、选择题（每题3分，共30分）1. 有些人为了安全，将家用电器的外壳接到自来水管或暖气管上，这实际构成了（ ）。
A TT 系统 B TN 系统C IT 系统2. 图1所示，R=9Ω，电路中开关S 闭合后a 点的电位V a =（ ）。
A -3VB +9VC 0VD -6V6V3V图13. 将一个电感线圈接到20V 直流电源时，通过的电流为1A ，将此线圈改接于2000Hz 、20V 的电源时，电流为0.8A ，则该线圈的电感L 为（ ）。
A 1.19mH B 1.29mHC 1.09mHD 1.12mH4. 在图2所示电路中，已知I 1=2A ，I 4=3A ，I 5=-2A ，则电流I 3=（ ）。
A 3A B 5AC -1AD 2A352图25. 某三相异步电动机，定子电压的频率f 1=50Hz ，极对数p=1，则其同步转速n 0为（ ）。
A 1500r/min B 2000r/min C 2500r/min D 3000r/min6. 图3所示电路中的电流I 为（ ）。
A 1AB 2AC 3AD 4A2图37. NPN 型晶体管处于放大状态的条件是（ ）。
A 发射结正向偏置，集电结反向偏置 B 发射结正向偏置，集电结正向偏置 C 发射结反向偏置，集电结反向偏置 D 发射结反向偏置，集电结正向偏置8. 图4所示运算电路中，U=16V ，R 1=1M Ω，当电压表○V 读数显示u 0=-4V 时，电阻R 2为（ ） A 4×105Ω B 2×105Ω C 2.5×105ΩD 1.5×105Ωo+U图49. 图5所示译码器，其中A 1、A 2为输入端，E 为使能端，如果当前[E A 1 A 2]=[0 1 1]，则输出端[F 1 F 2 F 3 F 4]=（ ） A [1 1 0 1]B [1 0 1 1]C [0 1 1 1]D [1 1 1 0]4321A A图510. 在图6所示放大电路中，U CC =6V ，R B =180k Ω，R C =2k Ω，β=50，放大电路的静态工作点为（ ）。
1. 若规定一个电路元件的电压与电流参考方向相关联，并计算得出其功率大于0，则该电路元件是吸收功率。
（）对错本题分值：用户得分：教师评语：用户解答：对知识点：2. 对于电路中的一个线性电阻元件，若规定其电压u和电流i的参考方向一致，则。
（）对错本题分值：用户得分：教师评语：用户解答：对知识点：3. 对于电路中的一个线性电感元件，若规定其电压u和电流i的参考方向一致，则。
（）错对本题分值：用户得分：教师评语：用户解答：对知识点：4. 对于电路中的一个线性电容元件，若规定其电压u和电流i的参考方向一致，则。
（）错对本题分值：用户得分：教师评语：用户解答：对知识点：5. 恒压源和恒流源可以等效互换。
（）错对本题分值：用户得分：教师评语：用户解答：错知识点：6. 恒压源的端口电压不会随负载的变化而变化，但恒压源的端口电流却会随负载的变化而变化。
（）错对本题分值：用户得分：教师评语：用户解答：对知识点：7. 恒流源的端口电压不会随负载的变化而变化，但恒流源的端口电流却会随负载的变化而变化。
（）错对本题分值：用户得分：教师评语：用户解答：错知识点：8. 当电路发生换路时，对电容元件来说，应有。
（）对错本题分值：用户得分：教师评语：用户解答：对知识点：9. 当电路发生换路时，对电感元件来说，应有。
（）错对本题分值：用户得分：教师评语：用户解答：错知识点：10. 若购得一个耐压为300V的电器，则可以用在220V的交流电源上。
（）对本题分值：用户得分：教师评语：用户解答：错知识点：11. 在交流电路中，电动势、电压及电流的有效值分别表示为（）。
本题分值：用户得分：教师评语：用户解答：知识点：12. 交流电压的有效值为220V，频率为50Hz，初相位为。
（）对错本题分值：用户得分：教师评语：用户解答：对知识点：13. 交流电流的相量表示为。
（）对本题分值：用户得分：教师评语：用户解答：对知识点：14. 在交流电路中，对于纯电阻元件，其电压与电流同相位。
中南大学网络教育课程考试复习题及参考答案电子技术一、填空题：1。
在本征半导体中掺入微量三价元素形成型半导体，掺入微量五价元素形成型半导体。
2。
晶体管工作在截止区时，发射结向偏置，集电结向偏置。
3.硅稳压管的工作为 _ 区。
4。
为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。
5。
已知输入信号的频率为10kHz~12kHz，为了防止干扰信号的混入，应选用滤波电路。
6.为了获得输入电压中的低频信号，应选用滤波电路.7.为了稳定静态工作点，应引入负反馈.8.为了稳定放大倍数,应引入负反馈。
9.为了使放大电路的输出电阻增大应引入负反馈;深度负反馈的条件是。
10。
为了减小放大电路的输入电阻，应引入负反馈。
11.为了减小放大电路的输出电阻，应引入负反馈。
12.当集成运放组成运算电路时中，运放一般工作在状态。
13.在运放组成的电压比较器中，运放一般工作在或状态.14.在图1所示电路中，调整管为，采样电路由组成，基准电压电路由组成，比较放大电路由组成.图115。
在整流电路的输入电压相等的情况下，半波与桥式两种整流电路中，输出电压平均值最低的是整流电路.16。
直流电源由、、和四部分组成。
17。
串联型稳压电路由、、和四部分组成。
18.欲将方波电压转换成三角波电压，应选用运算电路。
19。
NPN型共集电极放大电路中的输出电压顶部被削平时，电路产生的是失真;乙类功放电路的主要缺点是输出有失真。
20. 比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。
21.正弦波自激振荡的幅值平衡条件为，相位平衡条件为。
22。
存储器按功能不同可分为存储器和存储器；23.RAM按存储单元结构特点又可分为和。
24.半导体存储器的结构主要包含三个部分，分别是、、。
25。
某存储器容量为8K×8位，则它的地址代码应取位。
26。
将Intel2114（1K*4位）RAM扩展成为8K*4位的存储器，需要Intel2114芯片数是 ,需要增加的地址线是条。
中南大学网络教育课程考试复习题及参考答案电子技术基础（专科）一、单项选择题：1.在杂质半导体中，少子浓度主要取决于[]A.掺入杂质的浓度B.材料C.温度2.测得某PNP型三极管各极点位为:UB=-3VUE=-4V UC=-6V,则该管工作于[ ]A.放大状态B.饱和状态C.截止状态3.在基本共射放大电路中，若更换晶体管使8值由50变为100,则电路的放大倍数[]A.约为原来的1/2倍B.约为原来的2倍C.基本不变4.在0CL电路中，引起交越失真的原因是[]A.输入信号过大B.晶体管输入特性的非线性C.电路中有电容5.差动放大器中，用恒流源代替长尾Re是为了[]A.提高差模电压增益B.提高共模输入电压范围C.提高共模抑制比6.若A+B=A+C,则[ ]A.B=CB.B=CC.在A=0的条件下，B=C7.同步计数器中的同步是指]] ] ] ]13.将代码(10000011)8421BCD转换成二进制数为A.(01000011)2B.(01010011)2C.(10000011)214.N个变量的逻辑函数应该有最小项A.2n个B.n2个C.2n个[] D.(000100110001)2[]D.(2nT)个15.函数F=AB+AB转换成或非一或非式为A.各触发器同时输入信号B.各触发器状态同时改变C.各触发器受同一时钟脉冲的控制8.由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是[A.饱和失真B.截止失真C.频率失真9.对PN结施加反向电压时，参与导电的是[A.多数载流子B.少数载流子C.既有多数载流子又有少数载流子10.当温度增加时，本征半导体中的自由电子和空穴的数量[A.增加B.减少C.不变11.通用型集成运放的输入级采用差动放大电路，这是因为它的[A.输入电阻高B.输出电阻低 c.共模抑制比大 D.电压放大倍数大12.对于桥式整流电路，正确的接法是[16.图示触发器电路的特征方程Qn+1二—n —A. TQ+TQ nB. TQ +TQn一nc.Q D.TB.一个稳定状态，一个暂稳态 D.记忆二进制数的功能）空穴浓度，N 型半导体的电子浓度（浓度（）空穴浓度A.等于、大于、小于B.小于、等于、大于C.等于、小于、大于 19 .稳压管构成的稳压电路，其接法是 A.稳压二极管与负载电阻串联B.稳压二极管与负载电阻并联。
模拟试卷一一、填空(16分)1．半导体二极管的主要特性是___________ 。
2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。
3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。
4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。
5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。
这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。
6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。
二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，V，则这只三极管是( )。
A．NPN 型硅管B．NPN 型锗管C．PNP 型硅管D．PNP 型锗管2．某场效应管的转移特性如图１所示，该管为( )。
A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。
A．差模输入电压为10 mV，共模输入电压为10 mV。
B．差模输入电压为10 mV，共模输入电压为20 mV。
C．差模输入电压为20 mV，共模输入电压为10 mV。
D．差模输入电压为20 mV，共模输入电压为20 mV。
4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。
A．输入电阻高B．输出电阻低C．共模抑制比大D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。
A．减小C，减小Ri B．减小C，增大RiC．增大C，减小Ri D．增大C，增大Ri6．如图所示复合管，已知V1的b1 = 30，V2的b2 = 50，则复合后的 b 约为( )。
《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷 题 号 一 二 三 四（1） 四（2） 四（3） 四（4） 总 分 得 分一、填空题（每空1分，共20分）1.?有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。
2.三态门电路的输出有高电平、低电平和（ ）3种状态。
3．TTL 与非门多余的输入端应接（ ）。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。
6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ ）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有（ ）根地址线，有（ ）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。
11. 下图所示电路中， Y 1＝（ ）；Y 2 ＝（ ）；Y 3 ＝（ ）。
12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。
13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。
二、单项选择题（本大题共15小题，每小题2分，共30分） （在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
电子技术选择题（1）1．晶体管共发射极输出特性常用一族曲线表示，其中每一条曲线对应一个特定的（）A、icB、u cEC、i BD、i E2．检查放大电路中的晶体管是否饱和的最简便的方法是测量（）A、I BQB、V BEQC、I CQD、V CEQ3．某放大电路，要求稳定电压且输入电阻大应引入（）负反馈。
A、电压串联B、电流并联C、电压并联D、电流串联4．如图3-4所示电路，下列说法正确的是（）A、相位条件不满足不能产生自激振荡B、无反馈回路不能产生自激振荡C、振幅条件不满足不能产生自激振荡D、电路能产生自激5．测得三极管电路三个电位如图3-5所示，其中二极管、三极管均为硅管，那么三极管的工作状态为（）A、饱和B、放大C、倒置D、截止6．如图3-6电路中，引入的是（）A、电压并联交流负反馈B、电流串联直流负反馈C、电流串联交流负反馈D、电压并联直流负反馈7．如图3-7电路中，晶体三极管V1工作在放大状态，当V O增大时，则（）A、V be1增大B、V be1不变C、V be1减小D、不定8．只有暂稳态的电路是（）A、多谐振荡器B、单稳态电路C、施密特触发器D、555定时器9．两级放大电路第一级的电压增益为48，第二级的电压增益为12，则两级总的电压增益为（）A、60B、30C、36D、1810．下列器件符号中，（ A ）器件具有放大作用。
11．下列电路中，指示灯不亮的电路是（）12.下列电路中不能产生自激振荡的是( )13.下列逻辑电路不满足Y=A逻辑关系的电路是( )14.下列电路中Rf 为电流并联负反馈的电路是( )15. 如果要使负载获得的直流电压相同,二极管承受的反向电压和通过的平均电流都最小的电路是( )16.电路如图3-16所示，已知两个稳压管的1z V =5V 、2z V =7V ，它们的正向压降均为，则输出电压为 （ ）。
A 、5伏B 、伏C 、12伏D 、伏17.某人用万用表测量一电子线路中的晶体管测得E V = -3V 、V CE =6V 、V BC = ，则该管是 （ ）。
A 、PNP 型，处于放大工作状态B 、PNP 型处于截止工作状态C 、NPN 型，处于放大工作状态D 、NPN 型处于截止工作状态 18.放大器的电压放大倍数在（ ）时增大。
A 、负载电阻增加B 、负载电阻减小C 、负载电阻不变19.已知两级放大器中各级的电压放大倍数为60和30，各级的相位差分别为020 和035，该放大器的电压放大倍数和相位差分别为 （ ）。
A 、90和015 B 、1800和055 C 、90和055 D 、1800和015 20.关于理想运算放大器的错误叙述是 （ ）。
A 、输入阻抗为零，输出阻抗也为零 ；B 、输入信号为零时输出处于零电位；C 、频带宽度从零到无穷大 ；D 、开环电压放大倍数无穷大； 21.为了满足振荡的相位平衡条件，反馈信号与输入信号的相位差应等于 （ ）。
A 、090 B 、0180 C 、0270 D 、0360 硅管截止条件是（ ）。
A 、≈c I 0 G ce V V ≈ be V <0B 、0≈b I G ce V V ≈ ≈be VC 、0≈b I ≈c I 0 7.0≈ce V V23.若使主从JK 触发器的输出状态由1变为0，则应使 （ ）。
A 、CP 1→0时，JK=01B 、CP 1→0时，JK=10C 、CP 0→1时，JK=01D 、CP 0→1时，JK=1024.如图3-24所示电路稳压管V Z1和V Z2的稳压值分别为6V 和7V ，且工作于稳定工作状态，由此可知输出电压为（ ）A 、 6VB 、 7VC 、 0VD 、 1V25.如图3-25所示电路，( )A 、不满足相位平衡条件，电路不能振荡B 、不满足振幅平衡条件，电路不能振荡C 、不满足相位平衡条件和振幅平衡条件，电路不能振荡D 、满足自激振荡条件，电路能够振荡26.如图3-26所示电路，当Vi=3V时，三极管的工作于( )A、放大状态B、饱和状态C、截止状态D、不确定27.如图3-27所示OCL放大电路，设电路的电压放大倍数为1，Vi是有效值为4V的正弦波，R L为4Ω，则负载电阻上消耗的功率为( )A、9/4WB、4WC、9WD、2W28.如图3-28所示电路中，（1）设Vi的有效值为10V，则Vo为( )A、4．5VB、9VC、12VD、14V（2）电路正常工作，当电网电压波动使V L增大时，I R将增大，则Iw将( )Ａ增大B、减小C、基本不变D、为零29.如图3-29电路中存在的交流负反馈是( )A、R e1的电压串联负反馈B、R e2的电流串联负反馈C、R B的电压并联负反馈D、R C的电压并联负反馈30. 图3-29，如果断开C3，则放大器的动态指标出现的变化( )A、输入电阻增大B、输入电阻变小C、电压放大倍数增大D、输出电阻变小31.在图3-31中，V Z1=7V，V Z2=9V，D2的正向压降为，则输出电压V0为（）。
A、B、9V C、D、16V 32.在图3-32所示两级阻容放大器中，级间反馈的性质是（）。
A、正反馈B、电压串联负反馈C、电流串联负反馈Ｄ、电压并联负反馈33.半导体稳压性质是利用下列什么特性实现的（）。
A、PN结的单向导电性B、PN结的反向击穿特性C、PN结的正向导通特性D、PN结的反向截止特性34图3-34所示电路中，流过二极管的电流I1，I2分别为（）。
A、I1=8mA，I2=0 Ｂ、I1=2mA，I2=0Ｃ、I1=2mA，I2=0Ｄ、I1=0，I2=6mA35.在调谐放大器的LC回路两端并上一个电阻，可以（）。
A、提高回路的Q值B、加宽放大器的通频带C、增大中心频率D、增加谐振电阻36.甲类功率放大器的最高理想效率是（）。
A、35%B、50%C、70%D、80%37.在图３－37电路中用集成运放和电压表组成的测量电阻的基本原理电路，当开关S打在“1”位置时，电压表的指示为5V，则此时被测电阻R X的阻值为（）。
A、5MΩB、MΩC、1 MΩD、10 MΩ38.能实现Y=1功能的逻辑电路是（）。
Ａ、Ｂ、Ｃ、Ｄ、39.硅稳压管的稳压性质是利用下列什么特性实现的（）A、PN结的反向击穿特性B、PN结的单向导电特性C、PN结的正向导通特性D、PN结的反向截止特性40.在直流稳压电源中加滤波电路的主要目的是（）A、变交流电为直流电B、去掉脉动直流电中的脉动成分C、将高频变为低频D、将正弦交流电变为脉冲信号41.射极输出器是一种（）负反馈放大器。
A 、电压并联B 、电流串联C 、电压串联D 、电流并联42.集成运放内部电路的耦合方式是（）A、直接耦合B、变压器耦合C、阻容耦合D、电容耦合43.石英晶体振荡器与LC正弦波振荡器比较，主要优点在（）A、能获得高的频率稳定性；B、能获得较高的振荡频率；C、易于调节振荡频率44.若反馈深度|1+AV F|>1时，放大电路工作于（）状态。
A、正反馈B、负反馈C、自激振荡D、无反馈码“0110”表示的十进制数为（）A、 6B、4C、7D、846.在图3-46所示的电路中，V BE=，静态时集电极电位V C1等于（）A、9VB、6VC、-9VD、-6V47.某二极管反向击穿电压180V，则其最高反向工作电压为（）A、180VB、360VC、90VD、30V48.既能减轻前级信号源的负担，又能提高带载能力的反馈类型为（）。
A、电流串联负反馈B、电压串联负反馈C、电压并联负反馈D、电流并联负反馈49.检查放大器中的晶体管在静态时是否进入截止最简便的方法是测量（）。
A、I BQB、V BEQC、I CQD、V CEQ50.如图3-50所示的电路中，A、B、C为开关，Z是电灯，从电灯亮的角度出发，Z与A、B、C之间应满足（）。
A、Z=A+B+CB、Z=B+ACC、Z=A+BCD、Z=AB+AC51.已知V A=3V、V B=、V C=-6V，则下列说法正确的是（）A、管脚分别为B、E、C B、NPN型、放大C、PNP型，B，E、CD、PNP型、硅管52.下列有关理想集成运放表述错误的是（）A、A VO=∞，ri=ro=0B、f bw=∞C、V+=V-=0 Dvi=0时，vo=053.下列对串联型带放大环节稳压电源表述错误的是（）A、有调整元件、比较放大、基准电源、采样电路B、放大对象是采样信号与基准电源的差值C、需要时，调整管才工作；不需要时，调整管不工作。
D、比并联型稳压电路的输出电流大。
54.电路如图3-54所示，V O=24V，下列说法正确的是（）A、如一只二极管开路，则V O=12VB、如一只二极管开路，则V RM=28。
28VC、如一只二极管断路，则V O=0VD、如一只二极管断路，则V RM=56。
56V55.下列有关功放描述正确的是（）A、输入信号为0时，甲类功放和乙类功放的输出功率也为零，电源提供功率也为零。
B、OTL与OCL电路相比，在电路参数完全一致的情况下输出功率、效率也一样。
C、OTL与OCL电路相比，前者存在附加失真D、OCL电路为提高输出功率，常用自举电路。
56.已知输入、输出波形，该逻辑功能与下列（）相对应。
57.一个标有220V，100W的灯泡，当把它接在图3-57所示的单相半波整流电路上，其消耗的功率为（）A、100WB、50WC、D、58.基本共射放大电路如图3-58所示，当输入1kHz,5mV的正弦电压时，输出电压的负半周出现失真，为消除失真，应（）A、减小R cB、改换小的管子C、增大R bD、减小R b59.某同学用万用表测量一电子线路中的晶体管，测得V E=-3V，V CE=6V，V BC=，则该管是（）A、PNP型，处放大工作状态B、PNP型，处于截止状态C、NPN型，处于截止状态D、NPN型，处于放大状态60.反馈放大器如图3-60所示，试判断反馈类型是（）A、电流并联负反馈B、电压并联负反馈C、电流串联负反馈D、电压串联负反馈61.图3-61所示电路，以下说明正确的是（）A、该电路可以产生正弦波振荡B、该电路不满足相位平衡条件，不能产生振荡C、该电路不满足振幅平衡条件，不能产生振荡D、该电路不满足振幅平衡条件和相位平衡条件，不能产生振荡62. OCL互补对称功率放大电路中，要求在8Ω的负载上得到9W最大理想不失真输出功率，应选电源电压是（）A、12VB、17VC、24VD、25V63. 8421BCD码00010011表示十进制数的大小为（）A、10B、12C、13D、1764.图3-64所示电路中，电路为微分电路的是（）A、图bB、图aC、图cD、图a和图b65.晶闸管有三个PN结，三个电极，内部可模拟成三极管的是（）A、两个NPN三极管复合管B、PNP和NPN两个三极管相互正反馈C、两个PNP三极管复合管D、NPN和PNP两个三极管相互负反馈66.晶闸管单相半波电感性负载可控整流电路中，续流二极管的作用是（）A、防止晶闸管烧坏。
