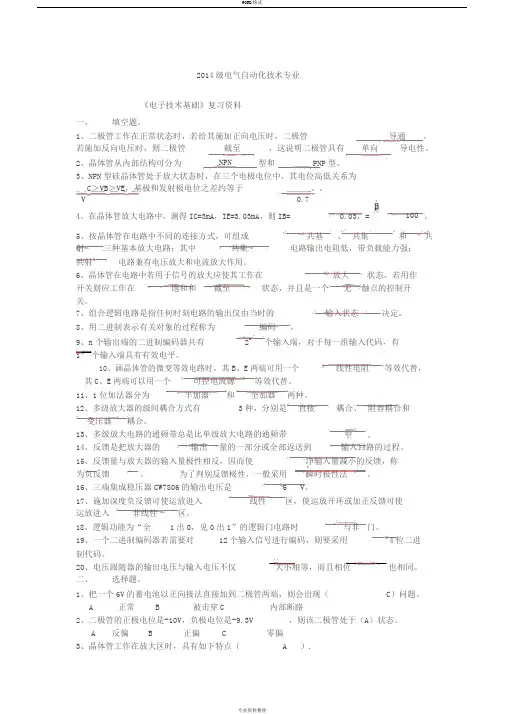

2014级电气自动化技术专业
《电子技术基础》复习资料
一、填空题。
1、二极管工作在正常状态时，若给其施加正向电压时，二极管导通,若施加反向电压时，则二极管截至，这说明二极管具有单向导电性。
2、晶体管从内部结构可分为 NPN型和PNP型。
3、NPN型硅晶体管处于放大状态时，在三个电极电位中，其电位高低关系为
V
C ＞V
B
＞V
E
，基极和发射极电位之差约等于。
4、在晶体管放大电路中，测得I C=3mA，I E=，则I B= ， = 100。
5、按晶体管在电路中不同的连接方式，可组成共基、共集和共射三种基本放大电路；其中共集电路输出电阻低，带负载能力强；共射电路兼有电压放大和电流放大作用。
6、晶体管在电路中若用于信号的放大应使其工作在放大状态。若用作开关则应工作在饱和和截至状态，并且是一个无触点的控制开关。
7、组合逻辑电路是指任何时刻电路的输出仅由当时的输入状态决定。
8、用二进制表示有关对象的过程称为编码。
9、n个输出端的二进制编码器共有 2n个输入端，对于每一组输入代码，有1个输入端具有有效电平。
10、画晶体管的微变等效电路时，其B、E两端可用一个线性电阻等效代替，其C、E两端可以用一个可控电流源等效代替。
11、1位加法器分为半加器和全加器两种。
12、多级放大器的级间耦合方式有3种，分别是直接耦合、阻容耦合和变压器耦合。
13、多级放大电路的通频带总是比单级放大电路的通频带窄。
14、反馈是把放大器的输出量的一部分或全部返送到输入回路的过程。
15、反馈量与放大器的输入量极性相反，因而使 净输入量 减小的反馈，称为 负反馈 。 为了判别反馈极性，一般采用 瞬时极性法 。 16、三端集成稳压器CW7806的输出电压是 6 V 。
17、施加深度负反馈可使运放进入 线性 区，使运放开环或加正反馈可使运放进入 非线性 区。
18、逻辑功能为“全1出0，见0出1”的逻辑门电路时 与非 门。 19、一个二进制编码器若需要对12个输入信号进行编码，则要采用 4 位二进制代码。
20、电压跟随器的输出电压与输入电压不仅 大小相等，而且 相位 也相同。 二、
选择题。
1、把一个6V 的蓄电池以正向接法直接加到二极管两端，则会出现（ C ）问题。 A 正常 B 被击穿 C 内部断路
2、二极管的正极电位是-10V ，负极电位是，则该二极管处于（ A ）状态。 A 反偏 B 正偏 C 零偏
3、晶体管工作在放大区时，具有如下特点（ A ）. A 发射结反向偏置 B 集电结反向偏置 C 晶体管具有开关作用 D I C 与I B 无关
4、稳压二极管是特殊的二极管，它一般工作在（ C ）状态。 A 正向导通 B 反向截止 C 反向击穿 D 死区
5、测量放大器电路中的晶体管，其各极对地电压分别为，2V ，6V ，则该管（ A ）。
A 为NPN 管
B 为Ge 材料
C 为PNP 管
D 工作在截止区 6、理想集成运算放大器工作在饱和区，当+u >-u 时，则（ A ） A om o U u += B m o U u 0-= C +=u u o D -=u u o
7、测得晶体管,3,404.2,30mA I A I mA I A I C B C B ====时；时μμ 则该晶体管的交流电流放大系数为（ B ）。
A 80
B 60
C 75
D 100
8、某二进制编码器的输入为7y 6y 5y 4y 3y 2y 1y 0y ＝00010000时，输出的3位二进制代码CBA ＝（ C ）
A 010
B 101
C 100
D 110
9、某二进制编码器的输入为7y 6y 5y 4y 3y 2y 1y 0y ＝00100000时，输出的3位二进制代码CBA ＝（ B ）
A 010
B 101
C 111
D 110
10、在设计编码电路时，若需要对30个信号进行编码，则需要使用（ C ）二进制编码器。
A 3
B 4
C 5
D 6 11、若反馈深度1+AF>1，则放大电路工作在（ B ）状态。 A 正反馈 B 负反馈 C 自激振荡 D 无反馈
12、单相桥式整流电容滤波电路中负载R L 上的平均电压等于（ C ） 。 A B U 2 C D
13、在设计编码电路时，若需要对14个信号进行编码，则需要使用（ B ）二进制编码器。
A 3
B 4
C 5
D 6
14、在晶体管电压放大电路中，当输入信号一定时，静态工作点设置太低将可能产生 （ B ）。
A 饱和失真
B 截止失真
C 交越失真
D 频率失真 15、单管共射放大器的相位差是与0u u i （ C ）。 A 0° B 90° C 180° D 360°
16、在单相桥式整流电路中，若有一只二极管断开，则负载两端的直流电压将（ B ）
A 变为零
B 下降
C 升高
D 保持不变
17、固定偏置基本放大电路出现饱和失真时，应调节B R ，使其电阻（ B ） A 增大 B 减小 C 先增大再减小 D 先减小再增大 18、放大电路设置静态工作点的目的是（ B ）。 A 提高放大能力 B 避免非线性失真 C 获得合适的输入电阻和输出电阻 D 使放大器工作稳定
19、某放大电路的电压放大倍数A 为200，加入负反馈后放大电路的电压放大倍数降为20，则该电路的反馈系数F 为（ B ）。
A B 0.045 C D 1
20、单相桥式整流、电阻性负载电路中，二极管承受的最大反向电压是 （ B ）。
A U 2
B 2 U 2
C 22 U 2
21、如下图所示电路中，工作在线性区的电路只有（ A ）。
A B C
22、某放大电路为了使输出电压稳定，应引入( A )负反馈。 A.电压 B ．电流 C ．串联 D ．并联
23、需要一个阻抗变换电路，要求输入电阻小，输出电阻大，应选( D )负反馈放大电路。
A.串联电压 B ．串联电流 C ．并联电压 D ．并联电流
24、由理想运放特性可得出“虚短”、“虚断”两条结论，它们的具体含义为（ D ）。 A ．虚断是-+=u u ，虚短是0==+-i i B. 虚短是0==-+u u ，虚断是+-=i i
