电子技术基础练习题库及答案一、单选题（共70题，每题1分，共70分）1、本征半导体温度升高后，两种载流子浓度仍然相等。

A、✔B、×正确答案：A2、单相半波整流电路，负载电阻RL=750W，变压器次级电压有效值，U2=20V，则输出电压平均值U0为。

A、18VB、20VC、9V正确答案：C3、PN结两端加正向电压时，那么参加导电的是（）A、少数载流子。

B、既有多数载流子又有少数载流子。

C、多数载流子。

正确答案：C4、符号IB表示三极管基极电流的（）A、直流分量。

B、交流分量。

C、直流分量和交流分量之和。

正确答案：A5、在晶体三极管放大电路中，当输入电流一定时，若静态工作点设置太低，将产生（）A、截止失真。

B、放大失真。

C、饱和失真。

正确答案：A6、三端集成稳压器cw7812的输出电压是（）A、5VB、9VC、12V正确答案：C7、测得在放大状态的三极管的三个管角电位分别是15.5v,6v,6.7v，则该三极管类型是（）A、npn型硅管。

B、npn型锗管C、PnP型锗管正确答案：A8、稳压管的稳压区是指其工作在（）的区域。

A、正向导通。

B、反向击穿。

C、反向截止。

正确答案：B9、在由运放组成的电路中运放工作在非线性状态的电路是。

（）A、差值放大器。

B、反相放大器。

C、电压比较器。

正确答案：C10、组合逻辑电路的输出与电路的原状态（）A、无关B、有关C、不一定正确答案：B11、组合电路的特点是任意时刻的输出与电路的原状态有关。

A、×B、✔正确答案：A12、下列三种电路中，输入电阻最大的电路是（）A、共集放大电路。

B、共射放大电路。

C、共基放大电路。

正确答案：A13、最常用的显示器件是（）数码显示器。

A、七段B、五段C、九段正确答案：A14、逻辑代数运算于普通代数运算结果（）A、相同B、不想同C、有的相同，有的不相同。

正确答案：C15、非门的逻辑功能是（）A、有0出0。

全1出1。

B、有1出1。

一、填空题：1—1—1 半导体是一种导电能力介于导体与绝缘体之间的物质。

常用的半导体单晶材料是硅和锗，还有部分金属与氧、硫、磷、砷等元素组成的氧化物。

1—1—2 利用半导体材料的某种敏感特性，如热敏特性和光敏特性可制成热敏电阻和光敏元件。

1—1—3 在本征半导体中，自由电子浓度等于空穴浓度；在P型半导体中，自由电子浓度小于空穴浓度；在N型半导体中，自由电子浓度大于空穴浓度。

1—1—4 半导体中的电流是电子电流与空穴电流的代数和。

杂质半导体中的多数载流子是由掺杂产生的；少数载流子是由本证激发产生的。

1—1—5 使PN结正偏的方法是：将P区接高电位，N区接低电位。

正偏时PN结处于导通状态，反偏时PN结处于截止状态。

1—1—7 反向电压引起反向电流剧增时的PN结处于击穿状态，该状态是稳压二极管的工作状态，是普通二极管的故障状态。

1—1—9 整流二极管的最主要特性是单项导电性，它的两个主要参数是：最大平均整流电流 和 最高反向工作电压 。

1—1—10 在常温下，硅二极管的开启电压(死区电压)约为0.5 V ，导通后在较大电流下的正向压降约为 0.7 V ；锗二极管的开启电压(死区电压)约为 0.1 V ，导通后在较大电流下的正向压降约为 0.3 V 。

1—1—11 理想二极管正向导通时，其压降为 0 V , 反向截止时，其中电流为 0 A 。

这两种状态相当于一个 开关 。

1—1—12 稳压二极管工作时，其反向电流必须在WmanW I I ~min 范围内，才能起稳压作用，并且不会因热击穿而损坏。

1—1—13 发光二极管内部 PN 结 ，当外加适当的正向电压时，N 区的自由电子和P 区的空穴在扩散过程中 复合 ，释放的能量以 光 的形式表现出来。

1—1—14 发光二极管按其发光效率的高低可分为 超高亮度 型 高亮度 型和 普通型。

1—1—15 用万用表及R ×100Ω或R ×1K 档测试一个正常二极管时指针偏转角很大，这时可判定黑表笔接的是二极管阳(正) 极，红表笔接的是二极管 阴（负） 极。

电子技术基础复习资料电子技术基础复习资料电子技术是现代社会发展的重要支撑，涉及到电路、信号处理、通信等多个领域。

对于电子技术的学习者来说，掌握基础知识是非常重要的。

本文将为大家提供一些电子技术基础的复习资料，帮助大家更好地理解和掌握这一领域的知识。

一、电子元器件1. 电阻：电子电路中最基本的元器件之一，用于限制电流流动。

2. 电容：用于储存电荷，具有储存和释放电能的能力。

3. 电感：用于储存磁能，具有阻碍电流变化的特性。

4. 二极管：具有单向导电性质，常用于整流和信号检测。

5. 三极管：是一种控制电流的元件，常用于放大和开关电路。

6. MOSFET：是一种场效应管，具有高输入阻抗和低输出阻抗的特性，广泛应用于数字电路和功率放大电路。

7. 集成电路：将多个电子元件集成在一块芯片上，可实现复杂的功能。

二、基本电路1. 电流与电压关系：欧姆定律描述了电流、电压和电阻之间的关系，即I=V/R，其中I为电流，V为电压，R为电阻。

2. 串联电路与并联电路：在串联电路中，电流只有一条路径可流动，而在并联电路中，电流可以选择多个路径流动。

3. 电压分压器：通过串联电阻将输入电压分成不同比例的输出电压，常用于电压调节和信号处理。

4. 电流源与电压源：电流源提供恒定的电流输出，而电压源提供恒定的电压输出，常用于电路模拟和实验。

三、信号处理1. 模拟信号与数字信号：模拟信号是连续变化的信号，而数字信号是离散的信号。

2. 采样与量化：采样是将连续的模拟信号转换为离散的数字信号，量化是将连续的信号幅度转换为离散的数值。

3. 滤波器：用于改变信号频率特性的电路，常用于信号去噪和频率选择。

4. 放大器：用于放大信号幅度的电路，常用于信号增益和放大。

四、通信技术1. 调制与解调：调制是将低频信号转换为高频信号以便传输，解调是将接收到的高频信号转换为原始信号。

2. 调频与调幅：调频是通过改变载波频率来调制信号，调幅是通过改变载波幅度来调制信号。

电子技术基础试题及答案10套1.PN结具有单向导电特性。

2.晶体三极管的电流放大系数一般随温度的增加而增大。

3.射极输出器放在中间级可以兼用它的输入电阻大和输出电阻小的特点，起阻抗变换作用。

4.阻抗匹配是指只有当负载电阻RL和信号源的内阻rs相等时，负载获得的功率最大的现象。

5.运算放大器的输出是一种具有深度负反馈高增益的多级直流放大器。

6.功率放大器按工作点在交流负载线上的位置分类有甲类功放、乙类功放和甲乙类功放电路。

7.甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量偏流IBQ，以减少交越失真。

8.带有放大环节的串联型晶体管稳压电路一般由采样电路、基准电源、比较放大电路和调整元件四个部分组成。

9.逻辑代数的三种基本运算是逻辑乘、逻辑加和逻辑非。

10.主从触发器是一种能防止空翻现象的实用触发器。

选择题：1.若晶体二极管的正极电位是-10V，负极电位是-5V，则该晶体二极管处于正偏。

2.当晶体三极管的集电结反偏、发射结正偏时，当基极电流减小时，集电极电流减小。

3.某三级放大器中，每级电压放大倍数为Av，则总的电压放大倍数为A^3V。

4.正弦波振荡器中正反馈网络的作用是保证电路满足振幅平衡条件。

5.甲类单管功率放大电路中结构简单，但最大的缺点是有交越失真。

6.有两个2CW15稳压二极管，其中一个稳压值是8V，另一个稳压值为7.5V，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是7.5V。

7.为了减小开关时间，常在晶体管的基极回路中引入加速电容，它的主要作用是在开启时提供很大的正向基极电流，并在关闭时提供很大的反向基极电流。

9、二进制数1011的十进制表示为11.10、在逻辑电路中，与门的输出只有当所有输入都为1时才为1，否则为0.二、简答题(每题5分，共25分)1、什么是放大电路的增益？如何计算放大电路的增益？答：放大电路的增益是指输出信号与输入信号之间的比值。

电子元件基础知识考试试题部门：姓名：分数：一、单项选择题：（每题2分，共30分）1、二极管在电路板上用(B)表示。

A、CB、DC、R2.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为(C)。

A、200ΩB、20KC、200K3、47KΩ±1%电阻的色环为(C)。

A、黄-紫-橙-金B、黄-紫-黑-橙-棕C、黄-紫-黑-红-棕4、电感线圈的单位符号是(B)。

A.LB.HC.R5、下图所示的二极管，描述正确的是(B)图。

A、黑色端代表正极B、黑色端代表负极C、以上描述都不对6、电容量的基本单位是（C）A.欧姆B.亨利C.法拉7、电容器上面标示为107，容量应该是（B）A.10μFB.100μFC.1000μF8、4环色环电阻第四环颜色是银色，对应的误差多少？(B)A.5%B.10%C.15%9、前四环为棕黑黑红的五环电阻标值为多少？（B）A.100欧姆B.10K欧姆C.1K欧姆10、贴片电阻的阻值为5.1K，那么上面的标号应该为(B)A.511B.512C.51311、电容的单位换算正确的是(C)A.1F=1000000μFB.1μF=1000000pFC.以上都是12、电阻按照封装来分非为:(A)A.贴片电阻，插件电阻B.水泥电阻，功率电阻C.色环电阻，标码电阻13、电感的单位换算正确的是(A)A.1H=1000,000uHB.1H=1000,000，000uHC.1mH=1000,000uH14、如何判断发光二极管的管脚极性？(A)A.发光二极管的长脚为正极B.发光二极管的长脚为负极C.有的二极管有环状标志的一端是正极15、贴片电阻的封装是:(A)A.0805B.SOT-23C.TO-92二、填空题：（每空1分，共30分)1.电阻用字母R表示，电阻的基本单位是Ω或者（欧姆）,电容用字母C表示。

2.电容的基本单位是F或者(法拉)，二极管用字母D表示，IC用字母U表示。

3.为保护静电敏感元件，在人接触静电敏感元件时要：穿防静电衣，戴防静电帽，戴防静电手环。

电子技术基础试题库及参考答案试卷一一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题共13小题，总计34分)1、(本小题2分)由开关组成的逻辑电路如图所示，设开关接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为 ( )。

(a)“与”门(b)“或”门(c) “非”门2、(本小题2分)若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为( )。

(a) 正、反向电阻相等(b) 正向电阻大，反向电阻小(c) 反向电阻比正向电阻大很多倍(d) 正、反向电阻都等于无穷大3、(本小题2分)运算放大器电路如图所示，RF1和RF2均为反馈电阻，其反馈极性为 ( ) 。

(a) RF1引入的为正反馈，RF2引入的为负反馈(b) RF1和RF2引入的均为负反馈(c) RF1和RF2引入的均为正反馈(d) RF1引入的为负反馈，RF2引入的为正反馈4、(本小题2分)振荡电路的幅度特性和反馈特性如图所示，通常振荡幅度应稳定在（）。

(a) O 点(b) A 点(c) B 点(d) C 点5、(本小题2分)电容三点式振荡电路如图所示，其振荡频率为（）。

(a)fL C C C Co ≈+121212π()(b) fLC CC Co≈+121212π()(c) fLC CC Co≈+11212()6、(本小题2分)整流电路如图所示，直流电压表V（内阻设为无穷大）的读数均为90 V，二极管承受的最高反向电压为141 V 的电路是下列图中（）。

7、(本小题2分)若晶闸管的控制电流由小变大，则正向转折电压（）。

(a) 由大变小 (b) 由小变大(c) 保持不变8、(本小题2分)某数/模转换器的输入为8 位二进制数字信号（D7 ~ D0），输出为 0~ 的模拟电压。

若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为( )。

(a) (b) (c)9、(本小题3分)电路如图所示，已知U CC＝12V，RC＝3k，β＝40且忽略U BE,若要使静态时U C E＝9V，则R B应取（）。

B电子技术基础考试试题及参考答案试题一、填空题 （每空 1 分，共 30 分）1. 硅二极管的死区电压为 V ，锗二极管的死区电压为V 。

2. 常用的滤波电路主要有 、 和 三种。

3. 晶体三极管的三个极限参数为 、 和 。

4.差模信号是指两输入端所施加的是对地大小 ，相位 的信号电压。

5. 互补对称推挽功率放大电路可分成两类：第一类是单电源供电的，称为 电路，并有 通过负载输出；第二类是双电源供电的，称为 电路，输出直接连接负载，而不 需 要 。

6.功率放大器主要用作 ，以供给负载 。

7. 集成稳压电源 W7905 的输出电压为 伏。

8. 异或门的逻辑功能是：当两个输入端一个为 0，另一个为 1 时，输出为 ；而两个输入端均为 0 或均为 1 时，输出为 。

9．(1111)2+(1001) 2=( ) 2 (35)10=( ) 2(1010) 2–(111)2=( ) 2 (11010)2=( ) 10(1110)2×(101) 2=( ) 2 10. 逻辑函数可以用 、 、 等形式来表示。

11. 组合逻辑电路包括 、 、 和加法器等。

二、判断题（下列各题中你认为正确的，请在题干后的括号内打“√”，错误的打“× 。

全打“√”或全打“×”不给分。

每小题 1 分，共 10 分） ” 1. 放大器采用分压式偏置电路，主要目的是为了提高输入电阻。

（ ） 2. 小信号交流放大器造成截止失直的原因是工作点选得太高，可以增大 RI 减小， 从而使工作点下降到所需要的位置。

（ ）3. 对共集电极电路而言，输出信号和输入信号同相。

（ ）4. 交流放大器也存在零点漂移，但它被限制在本级内部。

（ ）5. 同相运算放大器是一种电压串联负反馈放大器。

（ ）6. 只要有正反馈，电路就一定能产生正弦波振荡。

（ ）7. 多级放大器采用正反馈来提高电压放大倍数。

（ ）8. TTL 集成电路的电源电压一般为 12 伏。

13电子技术复习题一、选择题1、半导体中的空穴和自由电子数相等，这样的半导体称为（ C ）A. P型半导体；B. N型半导体；C. 本征半导体。

2、P型半导体是在本征半导体中加入微量的（A）元素构成的。

A、三价；B、四价；C、五价；D、六价。

3、P型半导体中的多数载流子是（ B ）。

A.电子B.空穴C.电子和空穴4、N型半导体中的多数载流子是（ A ）。

A. 电子B.空穴C.电子和空穴5. 整流电路加滤波电路的主要作用是（ B ）A. 提高输出电压；B. 减少输出电压的脉动程度；C. 降低输出电压；D. 限制输出电流。

6. 三端稳压电源输出负电压并可调的是（ B ）A. CW79XX系列；B. CW337系列；C. CW317系列D. CW78XX系列7、基本放大电路中，经过晶体管的信号电流有（C ）。

A、直流成分；B、交流成分；C、交直流成分均有。

8、基本放大电路中的主要放大对象是（B ）。

A、直流信号；B、交流信号；C、交直流信号均有。

9、分压式偏置的NPN型晶体管共发射极放大电路中，U B 点电位过高，晶体管易出现（ A ）。

A、饱和状态B、截止状态C、放大状态10、晶体管放大电路中，基极电流i B 的数值较大时，易引起静态工作点Q接近（B ）。

A、截止区；B、饱和区；C、死区。

11. NPN型晶体放大电路中，晶体管各级电位最高的是：（C）A. 基极；B. 发射极；C. 集电极12、射极输出器的输出电阻小，说明该电路的（A ）A、带负载能力强；B、带负载能力差；C、减轻前级或信号源负荷。

13、在三极管的输出特性曲线中，每一条曲线与（ C ）对应。

A、集电极电流B、发射极电流C、基极电流14、为了增大放大电路的动态范围，其静态工作点应选择（ D ）。

A、截止点;B、饱和点;C、交流负载线的中点；D、直流负载线的中点。

15. 在晶体管放大电路中，当集电极电流增大时，将使晶体管（ B ）A. 电压U CE增大；B. 电压U CE减小；C. 基极电流减小。

《电子技术基础》考试试卷（附参考答案）一.填空（40分，每题5分）1.负反馈对放大电路性能的影响主要体现在（1）（2）（3）（4），闭环Auf= 。

2.通常使用来判断正负反馈，共射极放大电路反馈信号从基极注入为反馈，从发射极注入为反馈，当输出端短路后，反馈元件上有电压是反馈，若无电压是反馈。

3.负反馈在放大电路中的应用其主要类型有（1），，（2），，（3），（4）。

射极输出器是属于反馈。

4. OCL,OTL是功率放大电路，消除交越失真的方法是，它们电路上的共同特点是，不同点有，实用电路常工作在状态。

5. 集成运放主要功能是，运算电路有（1）（2）（3）（4）；基本转换电路是（1）（2）。

6.功率放大电路的主要任务是，主要要求有（1）（2）（3）（4）。

7.直流稳压电源的功能是，晶体管串联型稳压电路是由，，和四部分电路组成。

8.放大电路设置偏置的目的是，引入负反馈目的是。

功率放大电路的工作状态分为，，。

二.判断（8分，在括号里打“√”或打“X”）1.放大器负反馈深度越大，放大倍数下降越多。

（）2.由集成稳压电路组成的稳压电源其输出电压是不可调节的。

（）3.负反馈能修正信号源的失真。

（）4.直流负反馈的作用可以稳定静态工作点。

（）5.零点漂移是放大器输出不能为零。

（）6.抑制零点漂移最有效的是采用差动放大为输入级。

（）7.放大器引入负反馈可以提高电压放大倍数稳定工作状态。

（）8.集成运放的基本运算是加法和减法运算。

（）三.识读电路（24分，写出电路名称，信号传输方式和所采用的偏置）1. 2.3. 4.5. 6.四.简答（18分）1．指出电路运算功能，并写出运算公式。

（1）.（2）(3). (4).2.简述万用表检测电阻的使用方法。

五.计算（10分）1. 求如图所示放大电路的静态工作点和输入，输出电阻，电压放大倍数。

2.如图所示电路已知Rf=120k,U。

=1.5v,Ui=0.5v。

求R1的大小。

参考答案一，1，提高放大电路工作稳定性（降低了电压放大倍数）减小失真展宽通频带改善输入，输出电阻Au/(1+FAu)。

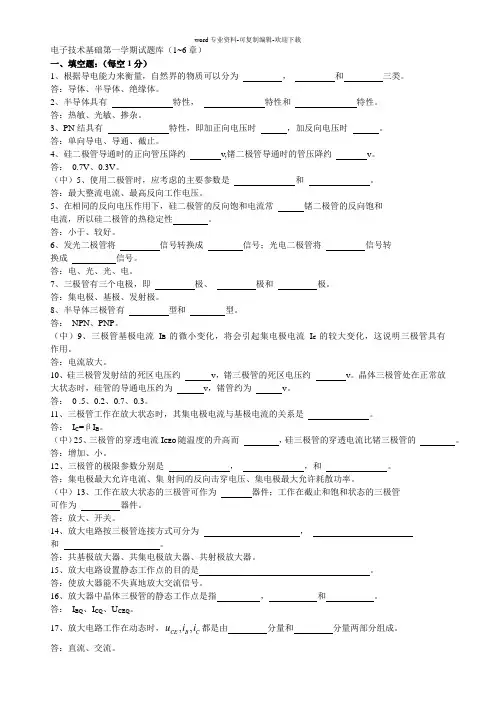

电子技术基础第一学期试题库（1~6章）一、填空题：（每空1分）1、根据导电能力来衡量，自然界的物质可以分为，和三类。

答：导体、半导体、绝缘体。

2、半导体具有特性，特性和特性。

答：热敏、光敏、掺杂。

3、PN结具有特性，即加正向电压时，加反向电压时。

答：单向导电、导通、截止。

4、硅二极管导通时的正向管压降约v,锗二极管导通时的管压降约v。

答：0.7V、0.3V。

（中）5、使用二极管时，应考虑的主要参数是和。

答：最大整流电流、最高反向工作电压。

5、在相同的反向电压作用下，硅二极管的反向饱和电流常锗二极管的反向饱和电流，所以硅二极管的热稳定性。

答：小于、较好。

6、发光二极管将信号转换成信号；光电二极管将信号转换成信号。

答：电、光、光、电。

7、三极管有三个电极，即极、极和极。

答：集电极、基极、发射极。

8、半导体三极管有型和型。

答：NPN、PNP。

（中）9、三极管基极电流I B的微小变化，将会引起集电极电流I C的较大变化，这说明三极管具有作用。

答：电流放大。

10、硅三极管发射结的死区电压约v，锗三极管的死区电压约v。

晶体三极管处在正常放大状态时，硅管的导通电压约为v，锗管约为v。

答：0 .5、0.2、0.7、0.3。

11、三极管工作在放大状态时，其集电极电流与基极电流的关系是。

答：I C=βI B。

（中）25、三极管的穿透电流I CEO随温度的升高而，硅三极管的穿透电流比锗三极管的。

答：增加、小。

12、三极管的极限参数分别是，，和。

答：集电极最大允许电流、集-射间的反向击穿电压、集电极最大允许耗散功率。

（中）13、工作在放大状态的三极管可作为器件；工作在截止和饱和状态的三极管可作为器件。

答：放大、开关。

14、放大电路按三极管连接方式可分为，和。

答：共基极放大器、共集电极放大器、共射极放大器。

15、放大电路设置静态工作点的目的是。

答：使放大器能不失真地放大交流信号。

16、放大器中晶体三极管的静态工作点是指，和。
