如何设计熔模铸造铸件浇冒口

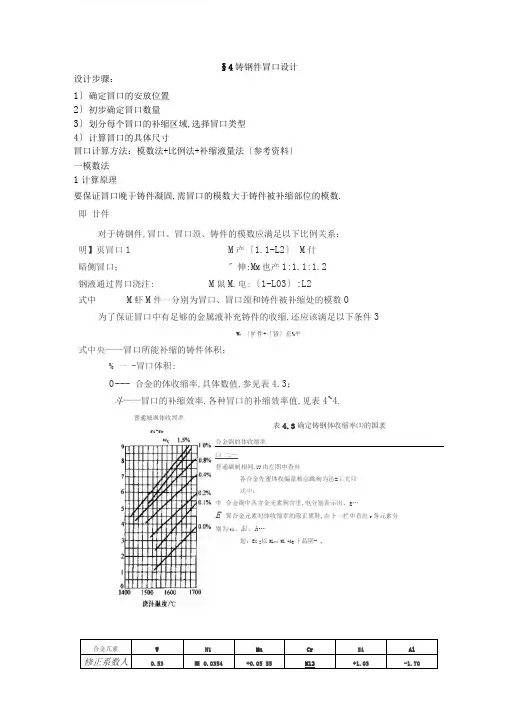

§4铸钢件冒口设计设计步骤：1〕确定冒口的安放位置2〕初步确定冒口数量3〕划分每个冒口的补缩区域,选择冒口类型4〕计算冒口的具体尺寸冒口计算方法：模数法+比例法+补缩液量法〔参考资料〕一模数法1计算原理要保证冒口晚于铸件凝固,需冒口的模数大于铸件被补缩部位的模数.即 廿件对于铸钢件,冒口、冒口颈、铸件的模数应满足以下比例关系：明】页冒口1M 产〔1.1-L2〕 M 什 暗侧冒口；〞伸:M M 也产1:1.1:1.2 钢液通过胃口浇注:M 鼠M.电:〔1-L03〕:L2 式中 M 虾M 件一分别为冒口、冒口颈和铸件被补缩处的模数0为了保证冒口中有足够的金属液补充铸件的收缩,还应该满足以下条件3W V 〔旷件+「皆〕忘%平式中央——冒口所能补缩的铸件体积；% 一 -冒口体积:0 --- 合金的体收缩率,具体数值,参见表4.3；斗——冒口的补缩效率.各种冒口的补缩效率值,见表4~4.表4.3确定铸钢体收缩率⑶的国袤 合金锅的体收缩率 口 二—普通碳制相同,UJ 由左图中查卅各合金先蜜体收编量相总跳枸为邑=工尢卬式中：中 合金铜中各含金无素狗含里.电分别表示出、g …E 霁合金元素对体收缩率的除正累鞋,由卜一栏中直出r 各元素分别为t1、缸、h …划：EX =以ML** Ml +&g 十品阴- ,合金兀素W Ni Mn Cr Si Al 修正系数人0.53 ■ 0.0354 +0.05 S5 M12 +1.03 -1.70 普通城飒体收埒率fi-fr总结：M冒=1.2M件P127式4-5,左边为总收缩量,右边为由冒口补充量2计算步骤1〕计算铸件模数根据铸件需补缩部位,划分补缩区,分别计算铸件的模数.计算方法：公式计算+图表计算—表4-5 〔p128-130〕.2〕计算冒口及胃口颈模数.根据热节的位置,确定胃口的类型,再根据式〔4-2〕或式〔4-3〕、式〔4-4〕. 即可计算出国口及冒口颈模数计算举例；铸钢件在下部法上处放置暗冒口补缩. 如图4-3三所示.求吩和利用表4・5中上形体计算公式,法兰处o=200mm, b—lOOnun*非散热面可得:“*0x20 …M 社=—j ---- ——cm = 3.636cm件2〔10 + 20〕-5因浇口通过冒口,故：1.05Mr = 374 cm 加冒=L2A/件=436 cmS 中左边的冒口颈…W R=〔22X 10X2〔22+10〕］四4一箝补缩铸钢件法兰的目口颈cm- 3.43cm,小于3.74cm,不能满足补缩要求,在铸件热节处将出现缩松口采用右边的冒口颈,必=Q0X 12V［2QO+I2〕］crti=3.75cm,满足了要求.计算M件用L形体计算公式,为什么不用法兰体公式去套呢？〔法兰体高度b无法确定〕图4-33B-B剖面图中200应改为220,因计算M B时用的数值是220;另外, 冒口直径为〔|〕220,其冒口颈宽也应为220.〔A-A剖面图中200改否.〕采用右边的A-A剖面冒口颈满足了要求,A-A剖面冒口颈尺寸怎么得来的呢？不要瞎懵,可列式M仝^=3.74=20X/［2 〔20+X〕］,求出X=12.生产中可根据M冒数值查出标准侧冒口,得冒口尺寸〔直径、高等〕,冒口颈尺寸,冒口体积、重量,能补缩的铸件体积及重量〔 M冒结合一查〕.3〕确定铸钢件体收缩率由表4-3求出.例如,ZG270-500的平均W C=0.35%,假设浇注温度为1560℃,可从表4-3 查出=4.7%〔碳钢e V= e C〕.£V如何查出的呢？浇注温度为1560 C; W C=0.40%, ev=5%; W C=0.20%,&V=3.8%;据此列式〔5-3.8〕 / 〔0.4-0.2〕 = 〔5-X〕 / 〔0.4-0.35〕,解出X=4.7 〔插入法,比例法〕4〕确定冒口形状和尺寸查相关表格.5〕确定冒口数目6〕校核冒口的最大补缩水平.二比例法〔热节圆法〕使冒口根部直径大于铸件被补缩处热节圆直径或壁厚, 再以冒口根部直径来确定其他尺寸.D=cd式中D ……冒口根部直径；c ••…比例系数,参见表4-6;〔查表步骤〕d ……铸件被补缩热节处内切圆直径.可用作图法画出图4-34热节圆直件a 〕壁厚均匀b 〕壁面和交查表步骤：1〕选取比例系数c 〔先按铸件结构选择冒口类型,再选比例系数〕2〕确定冒口高度〔根据直径 D 确定〕；3〕确定每个冒口长度或冒口个数〔根据冒口延伸度确定〕.三铸件工艺出品率的校核表4-7说明校核方法.采用普通冒口时,冒口尺寸 可根据表中数值进行验算 和调整,即将冒口重量代入 计算后,假设工艺出品率低于 表中数值,那么冒口尺寸偏 大,可适当减小冒口高度； 假设高于表中数值,那么应加大 冒口尺寸或增加冒口个数.四冒口计算举例 见p133例题.图535 ZG35SiMn 铸钢齿轮铸件1模数法工艺出品率= 铸件重量铸件重量+浇铸系统重 量+冒口重量轮缘与轮辐的交接处为热节,其直径d按作图法得50〔大于轮缘厚40〕;按作图法且考虑热节增大,见P126图4-31,dy=d+〔10~30〕,取d=60 〔见P134比例法〕.轮缘热节处按表4-5应为板与杆的相交体,由图4-35可得a=d=60mm, b=180mm,c=24mm.2比例法〔热节圆法〕作业：如下列图铸钢齿圈坯件ZG25,为一圆环,中径〔|〕920,厚80,高240, 有三种补缩方案：3个6190冒口, 3个6190冒口和3个冷铁,尺寸为：宽100X厚50X高240, 6个6190冒口.按有效补缩距离检验,冒口数目是否足够？。

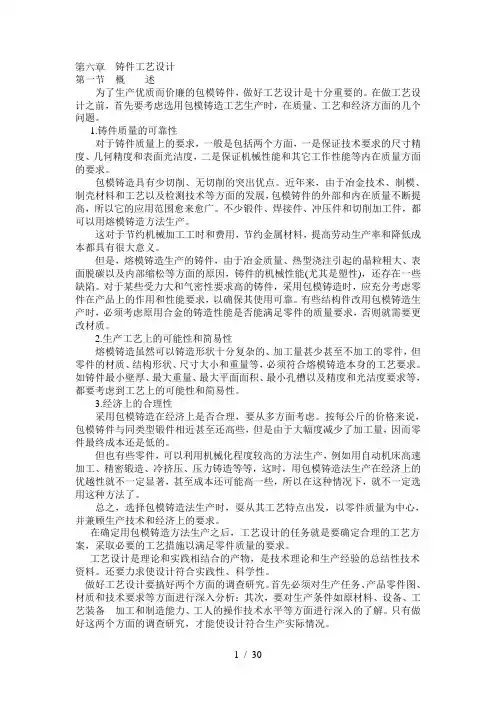

第六章铸件工艺设计第一节概述为了生产优质而价廉的包模铸件，做好工艺设计是十分重要的。

在做工艺设计之前，首先要考虑选用包模铸造工艺生产时，在质量、工艺和经济方面的几个问题。

1.铸件质量的可靠性对于铸件质量上的要求，一般是包括两个方面，一是保证技术要求的尺寸精度、几何精度和表面光洁度，二是保证机械性能和其它工作性能等内在质量方面的要求。

包模铸造具有少切削、无切削的突出优点。

近年来，由于冶金技术、制模、制壳材料和工艺以及检测技术等方面的发展，包模铸件的外部和内在质量不断提高，所以它的应用范围愈来愈广。

不少锻件、焊接件、冲压件和切削加工件，都可以用熔模铸造方法生产。

这对于节约机械加工工时和费用，节约金属材料，提高劳动生产率和降低成本都具有很大意义。

但是，熔模铸造生产的铸件，由于冶金质量、热型浇注引起的晶粒粗大、表面脱碳以及内部缩松等方面的原因，铸件的机械性能(尤其是塑性)，还存在一些缺陷。

对于某些受力大和气密性要求高的铸件，采用包模铸造时，应充分考虑零件在产品上的作用和性能要求，以确保其使用可靠。

有些结构件改用包模铸造生产时，必须考虑原用合金的铸造性能是否能满足零件的质量要求，否则就需要更改材质。

2.生产工艺上的可能性和简易性熔模铸造虽然可以铸造形状十分复杂的、加工量甚少甚至不加工的零件，但零件的材质、结构形状、尺寸大小和重量等，必须符合熔模铸造本身的工艺要求。

如铸件最小壁厚、最大重量、最大平面面积、最小孔槽以及精度和光洁度要求等，都要考虑到工艺上的可能性和简易性。

3.经济上的合理性采用包模铸造在经济上是否合理，要从多方面考虑。

按每公斤的价格来说，包模铸件与同类型锻件相近甚至还高些，但是由于大幅度减少了加工量，因而零件最终成本还是低的。

但也有些零件，可以利用机械化程度较高的方法生产，例如用自动机床高速加工、精密锻造、冷挤压、压力铸造等等，这时，用包模铸造法生产在经济上的优越性就不一定显著，甚至成本还可能高一些，所以在这种情况下，就不一定选用这种方法了。

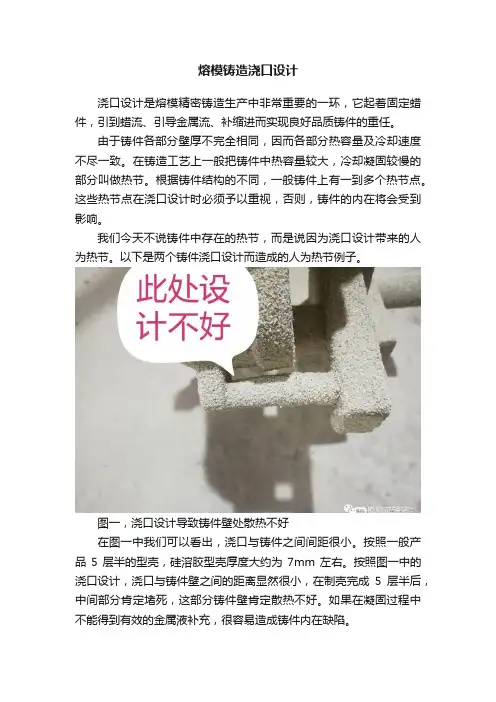

熔模铸造浇口设计浇口设计是熔模精密铸造生产中非常重要的一环，它起着固定蜡件，引到蜡流、引导金属流、补缩进而实现良好品质铸件的重任。

由于铸件各部分壁厚不完全相同，因而各部分热容量及冷却速度不尽一致。

在铸造工艺上一般把铸件中热容量较大，冷却凝固较慢的部分叫做热节。

根据铸件结构的不同，一般铸件上有一到多个热节点。

这些热节点在浇口设计时必须予以重视，否则，铸件的内在将会受到影响。

我们今天不说铸件中存在的热节，而是说因为浇口设计带来的人为热节。

以下是两个铸件浇口设计而造成的人为热节例子。

图一，浇口设计导致铸件壁处散热不好在图一中我们可以看出，浇口与铸件之间间距很小。

按照一般产品5层半的型壳，硅溶胶型壳厚度大约为7mm左右。

按照图一中的浇口设计，浇口与铸件壁之间的距离显然很小，在制壳完成5层半后，中间部分肯定堵死，这部分铸件壁肯定散热不好。

如果在凝固过程中不能得到有效的金属液补充，很容易造成铸件内在缺陷。

图二，浇口设计导致铸件散热不良，干燥困难在图二中存在同样的问题。

浇口设计离铸件壁太近，导致在型壳制作完成后铸件与浇道中间部位堵死，形成人工热节。

而且在第二例中，支浇道直接堵在铸件上相应孔的前面，不仅影响铸件制壳生产，而且影响铸件干燥，也会影响铸件凝固散热，都会对铸件质量造成不可预估的影响。

这个结果可能并不是铸造工程师想要看到的结果，但是，实际设计造成了人工热节的出现，也可能会造成不良的后果，因此，这个设计应该是要避免的。

可能有人会说，要是铸件设计不允许哪?实际上，解决铸件补缩和散热是一个问题的两个方面。

要么，你解决补缩；要么，你解决散热。

当然，两种同时兼顾更好。

换句话说，就是你解决了补缩，设计了浇口，你就可以不用考虑散热，相反，你考虑了散热，就不一定用增加浇口来解决问题。

因为铸造的影响因素非常多，不能人为制造复杂混乱的凝固顺序让铸件质量听天由命。

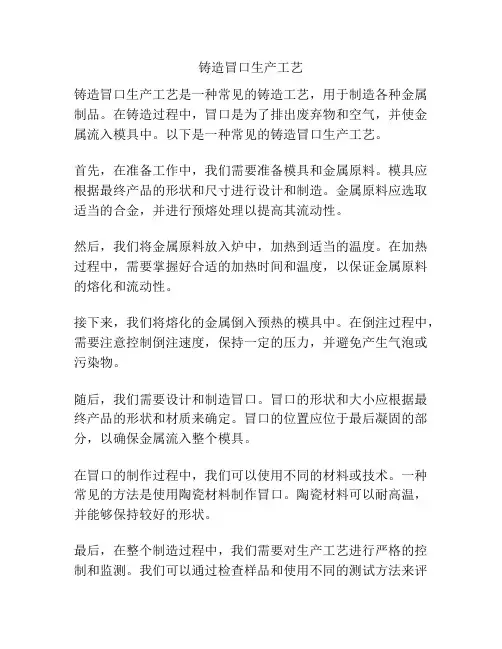

铸造冒口生产工艺
铸造冒口生产工艺是一种常见的铸造工艺，用于制造各种金属制品。

在铸造过程中，冒口是为了排出废弃物和空气，并使金属流入模具中。

以下是一种常见的铸造冒口生产工艺。

首先，在准备工作中，我们需要准备模具和金属原料。

模具应根据最终产品的形状和尺寸进行设计和制造。

金属原料应选取适当的合金，并进行预熔处理以提高其流动性。

然后，我们将金属原料放入炉中，加热到适当的温度。

在加热过程中，需要掌握好合适的加热时间和温度，以保证金属原料的熔化和流动性。

接下来，我们将熔化的金属倒入预热的模具中。

在倒注过程中，需要注意控制倒注速度，保持一定的压力，并避免产生气泡或污染物。

随后，我们需要设计和制造冒口。

冒口的形状和大小应根据最终产品的形状和材质来确定。

冒口的位置应位于最后凝固的部分，以确保金属流入整个模具。

在冒口的制作过程中，我们可以使用不同的材料或技术。

一种常见的方法是使用陶瓷材料制作冒口。

陶瓷材料可以耐高温，并能够保持较好的形状。

最后，在整个制造过程中，我们需要对生产工艺进行严格的控制和监测。

我们可以通过检查样品和使用不同的测试方法来评
估产品的质量。

如果产品不符合要求，我们将需要采取相应的措施来修复或重新制造。

总结起来，铸造冒口生产工艺是一种重要的铸造工艺，可以用于制造各种金属制品。

它需要合适的模具和金属原料，并需要掌握好加热和倒注过程。

在冒口的制作过程中，需要选择合适的材料和技术。

通过严格的控制和监测，我们可以保证产品的质量和性能。

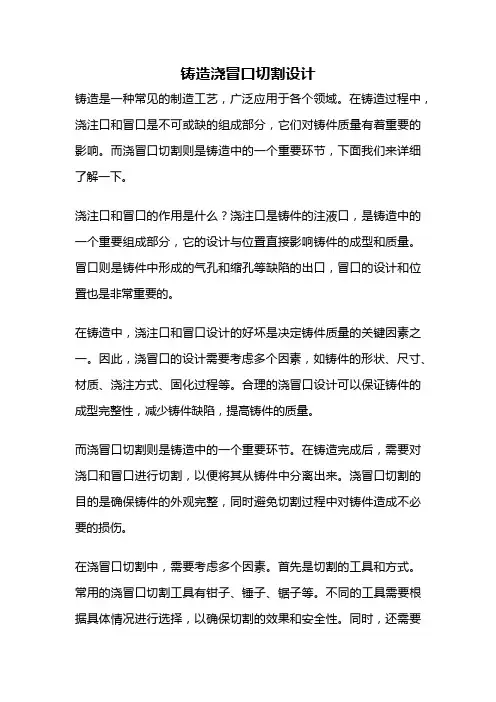

铸造浇冒口切割设计铸造是一种常见的制造工艺，广泛应用于各个领域。

在铸造过程中，浇注口和冒口是不可或缺的组成部分，它们对铸件质量有着重要的影响。

而浇冒口切割则是铸造中的一个重要环节，下面我们来详细了解一下。

浇注口和冒口的作用是什么？浇注口是铸件的注液口，是铸造中的一个重要组成部分，它的设计与位置直接影响铸件的成型和质量。

冒口则是铸件中形成的气孔和缩孔等缺陷的出口，冒口的设计和位置也是非常重要的。

在铸造中，浇注口和冒口设计的好坏是决定铸件质量的关键因素之一。

因此，浇冒口的设计需要考虑多个因素，如铸件的形状、尺寸、材质、浇注方式、固化过程等。

合理的浇冒口设计可以保证铸件的成型完整性，减少铸件缺陷，提高铸件的质量。

而浇冒口切割则是铸造中的一个重要环节。

在铸造完成后，需要对浇口和冒口进行切割，以便将其从铸件中分离出来。

浇冒口切割的目的是确保铸件的外观完整，同时避免切割过程中对铸件造成不必要的损伤。

在浇冒口切割中，需要考虑多个因素。

首先是切割的工具和方式。

常用的浇冒口切割工具有钳子、锤子、锯子等。

不同的工具需要根据具体情况进行选择，以确保切割的效果和安全性。

同时，还需要考虑切割的方式，如手工切割、机械切割等。

不同的切割方式也会对切割效果和成本产生不同的影响。

还需要考虑切割的位置和角度。

在切割浇口时，需要选择一个合适的位置和角度进行切割，以确保切口的位置不会对铸件的质量产生不良的影响。

切割冒口时，需要选择一个合适的位置和角度，以确保将冒口切割干净，同时避免对铸件造成损伤。

还需要考虑切割的安全性。

切割浇口和冒口时，需要注意安全，避免切割过程中对人员和铸件造成不必要的伤害。

切割时需要佩戴防护装备，并确保切割工具和设备的安全性。

浇冒口切割是铸造中的一个重要环节，它直接影响着铸件的质量和外观。

在浇冒口切割中，需要考虑多个因素，如工具和方式、位置和角度、安全性等。

只有合理地设计和执行浇冒口切割，才能保证铸件的质量和安全。

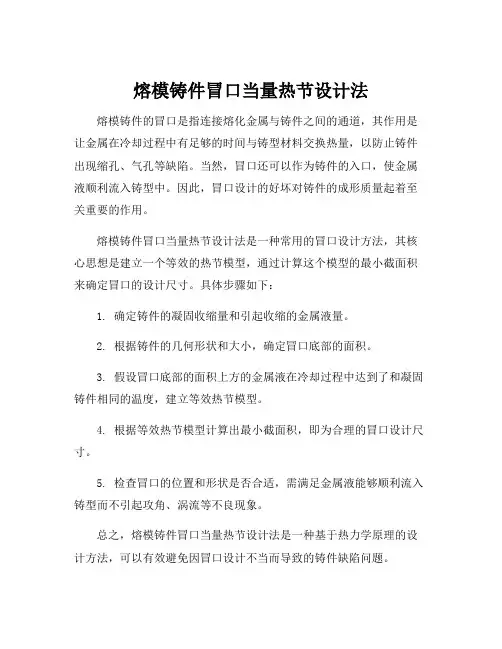

熔模铸件冒口当量热节设计法熔模铸件的冒口是指连接熔化金属与铸件之间的通道，其作用是让金属在冷却过程中有足够的时间与铸型材料交换热量，以防止铸件出现缩孔、气孔等缺陷。

当然，冒口还可以作为铸件的入口，使金属液顺利流入铸型中。

因此，冒口设计的好坏对铸件的成形质量起着至关重要的作用。

熔模铸件冒口当量热节设计法是一种常用的冒口设计方法，其核心思想是建立一个等效的热节模型，通过计算这个模型的最小截面积来确定冒口的设计尺寸。

具体步骤如下：
1. 确定铸件的凝固收缩量和引起收缩的金属液量。

2. 根据铸件的几何形状和大小，确定冒口底部的面积。

3. 假设冒口底部的面积上方的金属液在冷却过程中达到了和凝固铸件相同的温度，建立等效热节模型。

4. 根据等效热节模型计算出最小截面积，即为合理的冒口设计尺寸。

5. 检查冒口的位置和形状是否合适，需满足金属液能够顺利流入铸型而不引起攻角、涡流等不良现象。

总之，熔模铸件冒口当量热节设计法是一种基于热力学原理的设计方法，可以有效避免因冒口设计不当而导致的铸件缺陷问题。

铸件浇口的设计规范1. 引言本文档旨在为铸件的浇口设计提供一些规范和指导。

浇口是铸造过程中的关键部分，直接影响铸件的质量和性能。

合理的浇口设计可提高铸件的成形性和减少缺陷的产生。

2. 浇口位置浇口的位置应根据具体铸件的形状和结构来确定。

一般而言，应选择尽可能靠近铸件壁厚最大的位置作为浇口位置，以保证铸件内部的金属能够充分流动并填充整个模腔。

同时，还应考虑到浇注过程中金属的流动方向和空气的排出，以避免产生气孔等缺陷。

3. 浇口尺寸浇口的尺寸应根据铸件的大小和形状来确定。

一般而言，浇口的直径或边长应足够大，使得金属在浇注过程中不会发生过快的凝固和困实。

同时，还应确保浇口尺寸能够满足金属充分流动的要求，以避免产生浇冒缺陷。

4. 浇注方式浇注方式的选择应根据铸件的形状、尺寸和材料来确定。

常用的浇注方式包括顶浇、底浇、侧浇等。

在选择浇注方式时，应考虑到金属在模腔内的流动路径和方向，以避免产生太多的湍流和气体夹杂。

5. 浇注温度浇注温度的选择应根据铸件的材料和结构来确定。

一般而言，浇注温度应使得金属液流动性好，同时又能保证铸件的凝固过程能够顺利进行。

浇注温度过高可能导致金属液的喷溅和气孔的产生，而浇注温度过低可能导致金属液流动性差和凝固不完全。

6. 浇注速度浇注速度的选择应根据铸件的材料和尺寸来确定。

一般而言，浇注速度应使得金属液在浇注过程中能够充分填充整个模腔并压实，同时又不能过快引起金属液的喷溅和气孔的产生。

浇注速度过慢可能导致金属液的凝固过早和铸件成形性差。

7. 浇注压力浇注压力的选择应根据铸件的材料和尺寸来确定。

一般而言，浇注压力应使得金属液能够顺利流动并填充整个模腔，同时又不能过大引起金属液的喷溅和气孔的产生。

浇注压力过小可能导致金属液无法充分填充模腔。

8. 浇注过程控制在铸造过程中，应对浇注过程进行有效的控制。

包括控制浇注温度、浇注速度和浇注压力等参数，及时发现和处理异常情况，确保铸件的质量和性能。

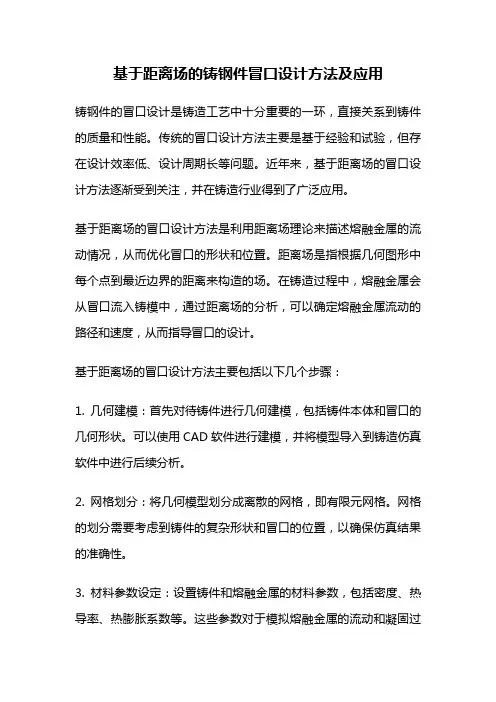

基于距离场的铸钢件冒口设计方法及应用铸钢件的冒口设计是铸造工艺中十分重要的一环，直接关系到铸件的质量和性能。

传统的冒口设计方法主要是基于经验和试验，但存在设计效率低、设计周期长等问题。

近年来，基于距离场的冒口设计方法逐渐受到关注，并在铸造行业得到了广泛应用。

基于距离场的冒口设计方法是利用距离场理论来描述熔融金属的流动情况，从而优化冒口的形状和位置。

距离场是指根据几何图形中每个点到最近边界的距离来构造的场。

在铸造过程中，熔融金属会从冒口流入铸模中，通过距离场的分析，可以确定熔融金属流动的路径和速度，从而指导冒口的设计。

基于距离场的冒口设计方法主要包括以下几个步骤：1. 几何建模：首先对待铸件进行几何建模，包括铸件本体和冒口的几何形状。

可以使用CAD软件进行建模，并将模型导入到铸造仿真软件中进行后续分析。

2. 网格划分：将几何模型划分成离散的网格，即有限元网格。

网格的划分需要考虑到铸件的复杂形状和冒口的位置，以确保仿真结果的准确性。

3. 材料参数设定：设置铸件和熔融金属的材料参数，包括密度、热导率、热膨胀系数等。

这些参数对于模拟熔融金属的流动和凝固过程至关重要。

4. 边界条件设定：设定仿真过程中的边界条件，包括冒口的入口流速、温度等。

这些条件会影响熔融金属的流动和凝固过程，需要根据实际情况进行合理设定。

5. 距离场计算：通过计算每个网格点到几何模型边界的距离，构建距离场。

距离场可以用来表示熔融金属的流动路径和速度，是优化冒口设计的关键。

6. 仿真分析：利用铸造仿真软件进行熔融金属的流动和凝固过程模拟。

通过分析仿真结果，可以评估不同冒口设计方案的可行性和效果。

7. 冒口优化：根据仿真结果，对冒口进行优化。

优化的目标是使熔融金属能够顺利流入铸模，避免产生缺陷，同时尽量减少冒口的体积和对铸件的影响。

基于距离场的冒口设计方法相比传统的经验设计方法具有以下优势：1. 设计效率高：基于距离场的冒口设计方法可以通过计算和仿真快速得到冒口的优化方案，大大缩短了设计周期。

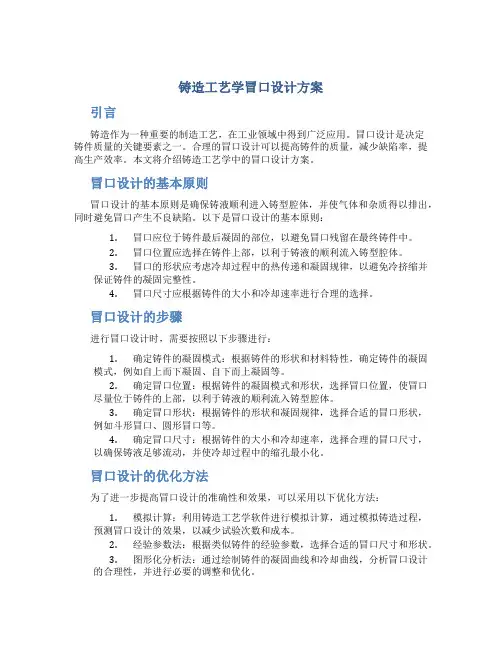

铸造工艺学冒口设计方案引言铸造作为一种重要的制造工艺，在工业领域中得到广泛应用。

冒口设计是决定铸件质量的关键要素之一。

合理的冒口设计可以提高铸件的质量，减少缺陷率，提高生产效率。

本文将介绍铸造工艺学中的冒口设计方案。

冒口设计的基本原则冒口设计的基本原则是确保铸液顺利进入铸型腔体，并使气体和杂质得以排出，同时避免冒口产生不良缺陷。

以下是冒口设计的基本原则：1.冒口应位于铸件最后凝固的部位，以避免冒口残留在最终铸件中。

2.冒口位置应选择在铸件上部，以利于铸液的顺利流入铸型腔体。

3.冒口的形状应考虑冷却过程中的热传递和凝固规律，以避免冷挤缩并保证铸件的凝固完整性。

4.冒口尺寸应根据铸件的大小和冷却速率进行合理的选择。

冒口设计的步骤进行冒口设计时，需要按照以下步骤进行：1.确定铸件的凝固模式：根据铸件的形状和材料特性，确定铸件的凝固模式，例如自上而下凝固、自下而上凝固等。

2.确定冒口位置：根据铸件的凝固模式和形状，选择冒口位置，使冒口尽量位于铸件的上部，以利于铸液的顺利流入铸型腔体。

3.确定冒口形状：根据铸件的形状和凝固规律，选择合适的冒口形状，例如斗形冒口、圆形冒口等。

4.确定冒口尺寸：根据铸件的大小和冷却速率，选择合理的冒口尺寸，以确保铸液足够流动，并使冷却过程中的缩孔最小化。

冒口设计的优化方法为了进一步提高冒口设计的准确性和效果，可以采用以下优化方法：1.模拟计算：利用铸造工艺学软件进行模拟计算，通过模拟铸造过程，预测冒口设计的效果，以减少试验次数和成本。

2.经验参数法：根据类似铸件的经验参数，选择合适的冒口尺寸和形状。

3.图形化分析法：通过绘制铸件的凝固曲线和冷却曲线，分析冒口设计的合理性，并进行必要的调整和优化。

结论冒口设计是铸造工艺学中的重要环节，对铸件的质量和生产效率具有直接的影响。

合理的冒口设计可以提高铸件的质量，减少缺陷率。

在冒口设计过程中，需要根据铸件的凝固模式、形状和材料特性，选择合适的冒口位置、形状和尺寸。

铸钢件冒口设计的最优化方法铸钢件冒口设计的最优化方法铸钢件冒口设计是铸造工艺中的重要环节，它直接影响到铸件的质量和成型结果。

冒口的设计应考虑到铸造过程中的各种因素，并寻求最佳的设计方案。

为了达到这一目标，可以采用以下的最优化方法。

首先，需要对铸钢件的几何形状、尺寸和材料特性进行分析。

通过对铸件的结构进行全面的了解，可以确定所需的冒口形式和位置。

同时，还需评估铸件的材料特性，如熔化温度、流动性等参数，以确保冒口设计的可行性。

其次，可以使用数值模拟软件进行铸造过程的数值模拟。

数值模拟可以模拟铸造过程中的各个阶段，包括铸液的充型、凝固和冷却等过程。

通过模拟，可以分析不同冒口设计方案对铸件的影响，如温度分布、凝固缩孔等缺陷的形成情况。

根据模拟结果，可以选择最佳的冒口设计方案。

此外，还可以考虑使用优化算法进行冒口设计的最优化。

优化算法可以通过多次迭代，不断调整冒口的位置和形式，以寻求最佳的设计方案。

常用的优化算法包括遗传算法、粒子群算法和模拟退火算法等。

通过优化算法的应用，可以找到冒口设计中的最优解，使铸钢件的质量得到最大程度的提高。

最后，还需考虑到实际生产的可行性和经济性。

冒口设计不仅需要满足铸件的质量要求，还需考虑到实际生产中的可操作性和成本控制。

因此，在优化冒口设计时，还需综合考虑生产工艺、设备条件和成本等因素，以确保最终的设计方案能够实际应用于生产中。

综上所述，铸钢件冒口设计的最优化方法包括对铸件几何形状和材料特性的分析、数值模拟的应用、优化算法的使用以及考虑实际生产条件的综合考虑。

通过这些方法的应用，可以寻求最佳的冒口设计方案，提高铸钢件的质量和生产效率。

铸铁件浇冒口系统的设计与应用
首先，浇冒口系统是指在铸铁件的铸造过程中，为了保证熔化
金属顺利注入模具而设置的出口通道。

浇冒口系统的设计必须考虑
到熔化金属的流动性、凝固过程中的收缩等因素，以确保最终铸件
的质量和完整性。

在浇冒口系统的设计中，首先需要考虑到铸件的形状和尺寸，
以确定最佳的浇注方式和位置。

其次，还需要考虑到熔化金属的流
动路径和速度，以避免气孔和夹杂物的产生。

此外，还需要考虑到
浇口的大小和形状，以确保熔化金属能够顺利注入模具，并在凝固
过程中得到充分的供应。

在实际应用中，合理设计的浇冒口系统可以有效地提高铸铁件
的质量和生产效率。

通过优化浇冒口系统的设计，可以减少铸件内
部的缺陷，提高其力学性能和表面质量，从而降低后续加工的成本
和工时。

此外，合理设计的浇冒口系统还可以减少熔化金属的浪费，提高生产的资源利用率。

总之，铸铁件浇冒口系统的设计与应用对于铸造工艺的成功至
关重要。

通过科学合理的设计和精心的应用，可以有效地提高铸铁件的质量和生产效率，从而为工业生产带来更大的价值和效益。

铸钢件冒口的设计规范钢水从液态冷却到常温的过程中，体积发生收缩。

在液态和凝固状态下，钢水的体积收缩可导致铸件产生缩孔、缩松。

冒口的作用就是补缩铸件，消除缩孔、缩松缺陷。

另外，冒口还具有出气和集渣的作用。

1、冒口设计的原则和位置1.1冒口设计的原则1.1.1、冒口的凝固时间要大于或等于铸件（或铸件被补缩部分）的凝固时间。

1.1.2、冒口所提供的补缩液量应大于铸件（或铸件被补缩部分）的液态收缩、凝固收缩和型腔扩大量之和。

1.1.3、冒口和铸件需要补缩部分在整个补缩的过程中应存在通道。

1.1.4、冒口体内要有足够的补缩压力，使补缩金属液能够定向流动到补缩对象区域，以克服流动阻力，保证铸件在凝固的过程中一直处于正压状态，既补缩过程终止时，冒口中还有一定的残余金属液高度。

1.1.5、在放置冒口时，尽量不要增大铸件的接触热节。

1.2、冒口位置的设置1.2.1、冒口一般应设置在铸件的最厚、最高部位。

1.2.2、冒口不可设置在阻碍收缩以及铸造应力集中的地方。

1.2.3、要尽量把冒口设置在铸件的加工面或容易清除的部位。

1.2.4、对于厚大件一般采用大冒口集中补缩，对于薄壁件一般采用小冒口分散补缩。

1.2.5、应根据铸件的技术要求、结构和使用情况，合理的设置冒口。

1.2.6、对于清理冒口困难的钢种，如高锰钢、耐热钢铸件的冒口，要少放或不放，非放不可的，也尽量采用易割冒口或缩脖型冒口。

2、设置冒口的步骤与方法冒口的大小、位置及数量对于铸钢件的质量至关重要。

对于大型铸钢件来说，必须把握技术标准及使用情况，充分了解设计意图，分清主次部位，集中解决关键部位的补缩。

以模数法为例，冒口设计的步骤如下：2.1、对于大、中型铸钢件，分型面确定之后，首先要根据铸件的结构划分补缩范围，并计算铸件的模数（或铸件被补缩部分的模数）M铸。

2.2、根据铸件（或铸件被补缩部分）的模数M铸，确定冒口模数M冒。

2.3、计算铸件的体收缩ε。

2.4、确定冒口的具体形状和尺寸。

精密铸造铸件工艺及浇冒口系统设计第六章铸件工艺设计第一节概述为了生产优质而价廉的包模铸件，做好工艺设计是十分重要的。

在做工艺设计之前，首先要考虑选用包模铸造工艺生产时，在质量、工艺和经济方面的几个问题。

1.铸件质量的可靠性对于铸件质量上的要求，一般是包括两个方面，一是保证技术要求的尺寸精度、几何精度和表面光洁度，二是保证机械性能和其它工作性能等内在质量方面的要求。

包模铸造具有少切削、无切削的突出优点。

近年来，由于冶金技术、制模、制壳材料和工艺以及检测技术等方面的发展，包模铸件的外部和内在质量不断提高，因此它的应用范围愈来愈广。

不少锻件、焊接件、冲压件和切削加工件，都能够用熔模铸造方法生产。

这对于节约机械加工工时和费用，节约金属材料，提高劳动生产率和降低成本都具有很大意义。

可是，熔模铸造生产的铸件，由于冶金质量、热型浇注引起的晶粒粗大、表面脱碳以及内部缩松等方面的原因，铸件的机械性能(特别是塑性)，还存在一些缺陷。

对于某些受力大和气密性要求高的铸件，采用包模铸造时，应充分考虑零件在产品上的作用和性能要求，以确保其使用可靠。

有些结构件改用包模铸造生产时，必须考虑原用合金的铸造性能是否能满足零件的质量要求，否则就需要更改材质。

2.生产工艺上的可能性和简易性熔模铸造虽然能够铸造形状十分复杂的、加工量甚少甚至不加工的零件，但零件的材质、结构形状、尺寸大小和重量等，必须符合熔模铸造本身的工艺要求。

如铸件最小壁厚、最大重量、最大平面面积、最小孔槽以及精度和光洁度要求等，都要考虑到工艺上的可能性和简易性。

3.经济上的合理性采用包模铸造在经济上是否合理，要从多方面考虑。

按每公斤的价格来说，包模铸件与同类型锻件相近甚至还高些，可是由于大幅度减少了加工量，因而零件最终成本还是低的。

但也有些零件，能够利用机械化程度较高的方法生产，例如用自动机床高速加工、精密锻造、冷挤压、压力铸造等等，这时，用包模铸造法生产在经济上的优越性就不一定显著，甚至成本还可能高一些，因此在这种情况下，就不一定选用这种方法了。

铸钢件冒口的设计规范冒口是钢铸件的重要部分，它起到保证铸件质量的作用。

冒口的设计需要考虑到以下几个方面的因素：冷却塑性因素、浇筑工艺性因素、铸件缺陷因素和经济因素。

首先，冷却塑性因素是决定冒口尺寸和形状的重要因素之一、冒口的尺寸和形状需满足以下要求：1）在钢液凝固过程中保持适当的冷却速率，避免过快或过慢导致的铸件内部缺陷；2）冷却速率不宜太大，以免引起应力过大，导致铸件变形或开裂；3）冷却速率应相对均匀，以避免冷却速率不一致引起铸件组织不均匀。

其次，浇筑工艺性因素也是冒口设计的重要考虑因素。

浇筑工艺条件包括浇注温度、冒口位置、浇注速度等。

冒口位置应选择在钢液最后凝固的位置上，这样能保证整个铸件在冷却时钢液能从冒口处逆向凝固，确保铸件的内部质量。

浇注温度需要根据具体情况来确定，一般要保持较高的浇注温度，避免冷却过快导致液流不畅或气体夹杂。

同时，浇注速度也要适当，控制在钢液在凝固过程中能充分填充整个型腔，并能排除气体等杂质。

第三，铸件缺陷因素也需要考虑在冒口设计中。

冒口应避免引入气孔、夹杂和收缩孔等缺陷。

冒口应设置在铸件上部或侧部，以确保铸件内部的气体和杂质能够顺利排出，并避免在冒口处形成气孔和夹杂。

同时，冒口还要满足杂质排除和液流畅通的要求，以避免收缩缺陷的生成。

最后，经济因素也是冒口设计必须考虑的因素之一、冒口设计要考虑到冒口的材料成本、制造成本、施工方便性以及可回收利用性。

同时，还要综合考虑冒口数量、形状和尺寸的合理性，以降低冒口制造的成本，并提高冒口的使用寿命。

总结起来，铸钢件冒口的设计规范应满足冷却塑性因素、浇筑工艺性因素、铸件缺陷因素和经济因素的要求。

冒口设计的合理与否直接影响到铸件的质量和成本，因此在实际工程中需要根据具体情况综合考虑以上各方面因素，合理设计冒口。

熔模铸造不锈钢产品浇口的几点设计从事了8年的不锈钢产品熔模铸造生产，从一个书本上只学过实际上没干过的菜鸟，到成为一个真正能够把握浇口设计原则的工程师，这其中确实是一个很长的路程。

尽管有人说，没学过铸造，只要在铸造厂呆上半年，也会对浇口的位置，大小有一定的了解，也会设计铸件浇口。

但是，作为一个过来人，我觉得这个浇口设计不是谁都能设计出来的。

当然前提条件是合理，成品率以及工艺出品率有一个折中点。

第一点：浇口设计必须保证顺序凝固的原则。

也就是说，铸件最后凝固的是浇口。

因为任何产品设计不可能做到薄厚一致，所以设计浇口时必须将浇口设计在壁厚厚大之处。

如果产品上有几个热节点，那么可能就要设计几个浇口。

熔模铸造不同于其他铸造方式的优点在于能够随意设计浇口，然后通过蜡焊接来达到目的。

第二点;浇口设计采取冷端效应的原则。

有的产品设计不一定符合顺序凝固的原则，也许设计人员根本就不懂的铸造的原理。

这个时候可能就会用上冷端效应的原则。

就说把浇口设计在厚大的地方可能照顾不到所有的地方，那么索性让浇口离它远点，让那部分先冷，来解决产品其他地方的问题。

第三点：浇口分散的原则。

对于壁厚均匀的产品，浇口设计必须采取分散的原则，尽量使热量不要集中，以免引起变形和其它缺陷。

特别是像圆形产品，浇口设计尽量用单数而不用双数。

第四点：浇口长度的设计。

浇口长度是散热与补缩的的矛盾平衡。

浇口长，散热好，但补缩不足；浇口短，补缩好但散热不好，这其中的折中来把握要靠经验。

第五点：浇口设计尽量避开模壳厚大或是模壳堵死的地方，因为这些地方散热不好，会影响浇口的补缩作用。

第六点：浇口设计要与产品的要求结合起来。

对于不同要求的产品，比如：致密度要求，或是内部组织要求等等，浇口的设计位置、大小也不尽相同。

以上是本人在实践中总结出来的，请大家斧正。

铸件浇冒口设计原则1. 引言铸件浇冒口设计是铸造工艺中至关重要的一环，它直接影响到铸件的质量和性能。

合理的浇冒口设计可以保证铸件的完整性和均匀性，减少缺陷的产生，提高生产效率和产品质量。

本文将介绍铸件浇冒口设计的原则和方法。

2. 浇冒口的作用浇冒口是铸造过程中用来引导和控制熔融金属流动的通道，它的作用主要有以下几个方面： - 引导熔融金属流入模腔，填充整个模腔； - 隔离气体和杂质，防止其进入模腔； - 提供热量，保持熔融金属的温度； - 方便浇注和冷却。

3. 浇冒口设计原则3.1 浇冒口的位置浇冒口的位置应根据铸件的形状、尺寸和结构特点进行合理选择。

一般来说，应将浇冒口设置在铸件上部或侧部，尽量避免将浇冒口设置在底部，以防止底部产生缺陷。

同时，还应考虑浇注过程中金属液的流动方向，使其能够顺利填充整个模腔。

3.2 浇冒口的形状和尺寸浇冒口的形状和尺寸直接影响到熔融金属的流动和铸件的凝固过程。

一般来说，浇冒口的形状应尽量简单，避免过于复杂，以便于制作和清理。

浇冒口的尺寸应根据铸件的体积和冷却速度进行合理确定，以保证熔融金属在浇注过程中能够顺利流动，并在凝固过程中提供足够的热量。

3.3 浇冒口与模腔的连接方式浇冒口与模腔的连接方式应能够保证熔融金属的顺利流动，并避免产生二次气体和杂质。

常用的连接方式有直接连接、斜坡连接和弯道连接等，具体选择应根据铸件的形状和尺寸进行合理决策。

3.4 浇冒口的数量和布局浇冒口的数量和布局应根据铸件的形状和结构特点进行合理设计。

一般来说，对于大型铸件，应设置多个浇冒口，以保证熔融金属能够均匀地填充整个模腔；对于尺寸较小的铸件，可以考虑设置单个浇冒口。

同时，还应注意浇冒口的布局，避免产生过多的焊缝和应力集中。

3.5 浇冒口的排气和除渣在浇注过程中，熔融金属中会存在气体和杂质，因此浇冒口的设计应考虑到排气和除渣的问题。

一般来说，可以在浇冒口附近设置排气孔和除渣孔，以便及时排除气体和杂质，保证铸件的质量。

铸钢件冒口的设计与计算一、设计原则1.冒口尺寸：冒口尺寸应根据铸件的形状、尺寸和质量要求来确定。

一般情况下，冒口的尺寸应为铸件尺寸的1-3倍。

不同形状的铸件，冒口尺寸也不同，一般来说，大件应配置大冒口，小件应配置小冒口。

2.冒口形式：根据铸件的形状，常见的冒口形式有楔形冒口、透镜形冒口、阶梯形冒口等。

选择合适的冒口形式可以保证铸件在凝固过程中得到充分供应的熔体，并且从冒口处排出熔体中的气体和杂质。

3.冒口位置：一般情况下，应将冒口位置选择在铸件最高点或最容易凝固的部分。

同时，冒口位置还应考虑到工艺操作的方便性，以及排气和填充模具的情况。

二、冒口形式1.楔形冒口：楔形冒口即将铸料与铸件连接的冒口，其形状呈楔形，冒口与铸件之间的连接处称为冒口头。

楔形冒口适用于形状简单的铸件，如块状、盘状等。

楔形冒口的计算公式为：冒口高度H=λ（64Q/πλ）^(1/3)；冒口底面积A=Q/H，其中Q为凝固收缩前后铸件的体积差，λ为凝固收缩系数。

2.透镜形冒口：透镜形冒口的形状呈透明透镜的样子，适用于中小型的铸件，其优点是能够提供均匀的供熔体，避免大量的气体和杂质混入。

透镜形冒口的计算公式为：冒口高度H=λ(256Q/πλ^2)^(1/4)；冒口底面积A=Q/H；3.阶梯形冒口：阶梯形冒口由多个楔形冒口组成，适用于尺寸较大、结构复杂的铸件。

阶梯形冒口的计算较为复杂，首先需要计算整个冒口的总高度和底面积，然后根据冒口内各个楔形冒口的高度和底面积之和来确定每个楔形冒口的尺寸。

三、计算方法在进行铸钢件冒口的设计与计算时，一般需要考虑以下几个参数：1.铸件尺寸：包括最大尺寸、最小尺寸、平均尺寸等。

2.凝固收缩率：铸钢件在凝固过程中会产生一定的收缩，该值一般根据实验数据来确定。

3.冒口高度与底面积：根据冒口形式选择相应的计算公式进行计算。

4.填充时间：铸钢件的填充时间一般根据模型铸造实验的经验确定。

以上是关于铸钢件冒口的设计与计算的详细介绍。
