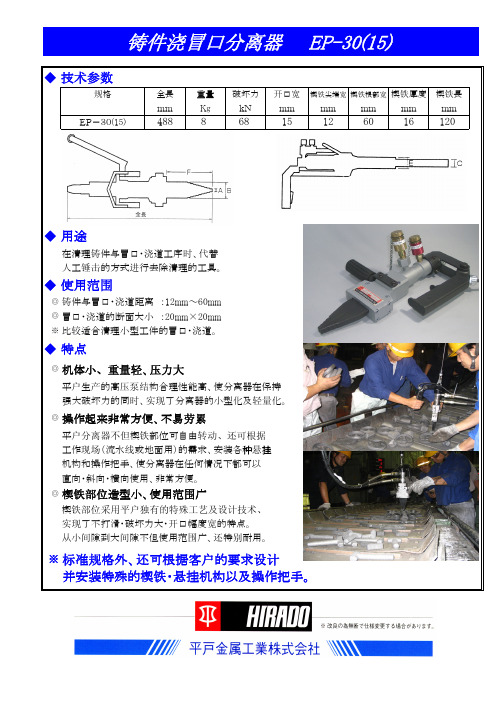

铸件浇冒口去除机选型样本

去除铸件浇冒口的手段摘要：一、引言二、铸件浇冒口的定义与作用1.浇冒口的含义2.浇冒口在铸造过程中的作用三、去除铸件浇冒口的原因1.浇冒口对铸件质量的影响2.浇冒口对生产效率的影响四、去除铸件浇冒口的方法1.机械去除1.手工工具去除2.机械设备去除2.热处理去除1.退火处理2.回火处理3.化学去除1.化学腐蚀剂2.电解去除五、去除铸件浇冒口的注意事项1.选择合适的去除方法2.操作过程中的安全防护3.避免对铸件本体造成损伤六、总结正文：一、引言在铸造行业中，铸件浇冒口的去除是一个重要的环节。

浇冒口是在铸造过程中用来引导熔融金属流入铸型的部件，它的存在有助于铸件的形成。

然而，在铸件成型后，浇冒口需要被及时去除，以便进行后续的加工和检验。

本文将介绍去除铸件浇冒口的方法及其注意事项，以提高铸件生产过程中的效率和质量。

二、铸件浇冒口的定义与作用1.浇冒口的含义浇冒口是指在铸造过程中，连接熔融金属与铸型的部件。

它通常位于铸型的上部，通过引导熔融金属流入铸型，从而实现铸件的成型。

2.浇冒口在铸造过程中的作用浇冒口在铸造过程中的作用主要体现在以下两个方面：（1）引导熔融金属流入铸型，保证铸件的成型质量；（2）在铸件凝固过程中，提供一定的通道，使气体和渣滓顺利排出，降低铸件内部的缺陷。

三、去除铸件浇冒口的原因1.浇冒口对铸件质量的影响浇冒口的存在可能会导致铸件质量的不稳定，如铸件表面粗糙、内部缺陷等问题。

此外，浇冒口与铸件连接处容易产生缩孔、裂纹等缺陷，影响铸件的整体质量。

2.浇冒口对生产效率的影响浇冒口需要消耗一定的熔融金属，增加了金属的消耗量。

同时，在去除浇冒口的过程中，容易产生飞溅和熔渣，对生产环境造成污染，降低生产效率。

四、去除铸件浇冒口的方法1.机械去除（1）手工工具去除：使用锤子、扁铲等工具，对浇冒口进行敲击、刮擦，直至完全去除。

（2）机械设备去除：采用锯、切削刀具等机械设备，对浇冒口进行切割、去除。

高锰钢铸件浇冒口去除方法
高锰钢铸件浇冒口和缺陷补焊处的去除和切割，一般有5种方法可用。

其中第一种方法最佳，能最大限度地减少铸件裂纹的产生，保证铸件的质量：
1.用锤击方法清除冒口。

2.用鉬丝切割方法清除冒口，该种方法成本高。

3.铸件冷却后或水韧处理后，用火焰切割。

水韧处理后切割冒口时，铸件可浸在水中，冒口部分外露，以防铸件本体受热后升温。

切割面应用砂轮打磨4~5mm的厚度，以防有裂纹残存，并通过打磨去掉有大量马氏体组织的表面层。

此种方法用于经过热处理的铸件。

在水中切割，水温不要超过50℃。

铸件冷却后用火焰切割，切割处离铸件表面40-50mm处，也在水中切割。

4.铸件未冷却，用火焰热切割。

切割铸态高锰钢铸件时，可以使用热切割的方法。

在红热状态下铸件打箱，500~700℃时热切浇冒口。

切割之后在热处理之前应用砂轮将切割面打磨掉一层（厚度小于5mm）。

5.热处理时热切割。

此种方法是铸件加热到500~700℃时进行热切割，切后打磨切割表面，然后立即入炉继续升温。

无论使用哪种热切割方法，都应尽量加快火焰切割的速度，要一次完成，避免反复加热使铸件本体温度升高。

去除铸件浇冒口的手段摘要：一、铸件浇冒口的去除方法简介1.机械加工2.热处理3.冷加工4.电解加工5.激光加工二、各种去除方法的优缺点分析1.机械加工2.热处理3.冷加工4.电解加工5.激光加工三、去除铸件浇冒口的方法选择与应用1.根据铸件材料选择2.根据铸件结构选择3.根据生产效率选择4.根据加工成本选择正文：去除铸件浇冒口是铸件加工过程中的一个重要环节，关系到铸件的尺寸精度、表面质量以及内部质量。

本文对目前常用的去除铸件浇冒口的方法进行了总结和分析，旨在为铸件生产厂家提供参考。

一、铸件浇冒口的去除方法简介1.机械加工：通过车床、铣床等机械设备对铸件浇冒口进行切削去除。

这种方法适用于批量较小、结构简单、尺寸精度要求不高的铸件。

2.热处理：利用铸件材料在一定温度下发生相变或长大的特性，通过热处理方法使浇冒口自然脱落。

这种方法适用于铸铁、铸钢等热处理性能较好的材料。

3.冷加工：采用冷拔、冷轧等方法，通过外力作用使铸件浇冒口断裂，从而实现去除。

这种方法适用于不锈钢、耐热钢等冷加工性能较好的材料。

4.电解加工：利用电解作用于铸件浇冒口，使其发生氧化、腐蚀，从而达到去除的目的。

这种方法适用于导电性能较好的材料，如铜、铝合金等。

5.激光加工：通过高能激光束对铸件浇冒口进行瞬间高温加热，使其熔化、蒸发或汽化，从而实现去除。

这种方法适用于高精度、高效率的加工场合，尤其适用于难加工材料和复杂结构的铸件。

二、各种去除方法的优缺点分析1.机械加工：优点是设备简单、操作方便、适应性广；缺点是加工效率低、精度不高、容易产生废料和毛刺。

2.热处理：优点是无切削力、无屑、无毛刺；缺点是加工周期较长、对热处理工艺要求较高。

3.冷加工：优点是加工速度快、精度高、表面光洁度好；缺点是加工应力较大、容易产生变形和裂纹。

4.电解加工：优点是加工精度高、无接触、无切削力；缺点是设备复杂、成本高、对电解液和工艺要求严格。

5.激光加工：优点是加工速度快、精度高、无接触、无切削力；缺点是设备昂贵、加工成本高、对激光功率和工艺要求严格。

去除铸件浇冒口的手段（最新版）目录1.铸件浇冒口的定义和作用2.铸件浇冒口去除的必要性3.铸件浇冒口去除的方法4.铸件浇冒口去除的注意事项5.结论正文一、铸件浇冒口的定义和作用铸件浇冒口是铸造过程中，连接模具和浇注系统的短管，它起到了引导熔融金属从浇注系统流入模具，同时对熔融金属进行缓冲、稳流和散热的作用。

铸件浇冒口的设计直接影响到铸件的质量和生产效率。

二、铸件浇冒口去除的必要性在铸件生产过程中，浇冒口在完成引导熔融金属的任务后，会形成多余的部分，这部分被称为铸件浇冒口。

铸件浇冒口不仅影响铸件的外观质量，而且可能对铸件的使用性能造成影响，因此需要去除。

三、铸件浇冒口去除的方法1.机械去除法：通过机械设备，如铣床、磨床等，直接将铸件浇冒口切削或磨除。

这种方法适用于各种材质和大小的铸件，但可能产生废料和粉尘，对环境造成污染。

2.熔化去除法：将铸件加热至一定的温度，使铸件浇冒口熔化，然后凝固，从而将其去除。

这种方法适用于铸铁等易熔化的材料，但对温度控制要求较高，且可能对铸件造成热应力。

3.化学去除法：通过腐蚀性液体，如酸液，对铸件浇冒口进行腐蚀，使其逐渐溶解并脱落。

这种方法适用于去除较小的铸件浇冒口，但对操作人员的安全和环境保护要求较高。

四、铸件浇冒口去除的注意事项1.在去除铸件浇冒口时，应尽量避免对铸件主体造成损伤，以免影响其使用性能。

2.对于大型铸件，应采用适当的方法，避免因操作不当导致的铸件变形或破坏。

3.在进行化学腐蚀时，应确保操作人员的安全，佩戴好相应的防护设备，同时对废液进行妥善处理，避免对环境造成污染。

五、结论铸件浇冒口的去除是铸件生产过程中必不可少的一环，合理的去除方法可以提高铸件的质量和生产效率。

精密铸造铸件工艺及浇冒口系统设计第六章铸件工艺设计第一节概述为了生产优质而价廉的包模铸件，做好工艺设计是十分重要的。

在做工艺设计之前，首先要考虑选用包模铸造工艺生产时，在质量、工艺和经济方面的几个问题。

1.铸件质量的可靠性对于铸件质量上的要求，一般是包括两个方面，一是保证技术要求的尺寸精度、几何精度和表面光洁度，二是保证机械性能和其它工作性能等内在质量方面的要求。

包模铸造具有少切削、无切削的突出优点。

近年来，由于冶金技术、制模、制壳材料和工艺以及检测技术等方面的发展，包模铸件的外部和内在质量不断提高，因此它的应用范围愈来愈广。

不少锻件、焊接件、冲压件和切削加工件，都能够用熔模铸造方法生产。

这对于节约机械加工工时和费用，节约金属材料，提高劳动生产率和降低成本都具有很大意义。

可是，熔模铸造生产的铸件，由于冶金质量、热型浇注引起的晶粒粗大、表面脱碳以及内部缩松等方面的原因，铸件的机械性能(特别是塑性)，还存在一些缺陷。

对于某些受力大和气密性要求高的铸件，采用包模铸造时，应充分考虑零件在产品上的作用和性能要求，以确保其使用可靠。

有些结构件改用包模铸造生产时，必须考虑原用合金的铸造性能是否能满足零件的质量要求，否则就需要更改材质。

2.生产工艺上的可能性和简易性熔模铸造虽然能够铸造形状十分复杂的、加工量甚少甚至不加工的零件，但零件的材质、结构形状、尺寸大小和重量等，必须符合熔模铸造本身的工艺要求。

如铸件最小壁厚、最大重量、最大平面面积、最小孔槽以及精度和光洁度要求等，都要考虑到工艺上的可能性和简易性。

3.经济上的合理性采用包模铸造在经济上是否合理，要从多方面考虑。

按每公斤的价格来说，包模铸件与同类型锻件相近甚至还高些，可是由于大幅度减少了加工量，因而零件最终成本还是低的。

但也有些零件，能够利用机械化程度较高的方法生产，例如用自动机床高速加工、精密锻造、冷挤压、压力铸造等等，这时，用包模铸造法生产在经济上的优越性就不一定显著，甚至成本还可能高一些，因此在这种情况下，就不一定选用这种方法了。

去除铸件浇冒口的手段
去除铸件浇冒口的手段主要有机械剪切、磨削和热处理等方法。

首先，机械剪切是一种常用的去除浇冒口的手段。

可以使用剪刀、割切机等工具将浇冒口从铸件上切割下来。

机械剪切的优点是操作简单，速度较快，适用于较小的浇冒口。

其次，磨削也是常见的去除浇冒口的方法之一。

可以使用砂轮、磨床等工具进行磨削，将浇冒口逐渐磨平。

磨削的优点是可以控制浇冒口的尺寸和形状，使得铸件表面更加光滑。

此外，热处理也是去除铸件浇冒口的重要手段之一。

通过加热铸件，使浇冒口区域达到高温状态，然后使用专用工具将浇冒口轻松去除。

热处理的优点是能够快速、有效地去除浇冒口，并且不会对铸件造成额外的损害。

综上所述，去除铸件浇冒口的手段主要有机械剪切、磨削和热处理。

根据具体情况选择合适的方法，可以有效地去除浇冒口，从而得到优质的铸件产品。

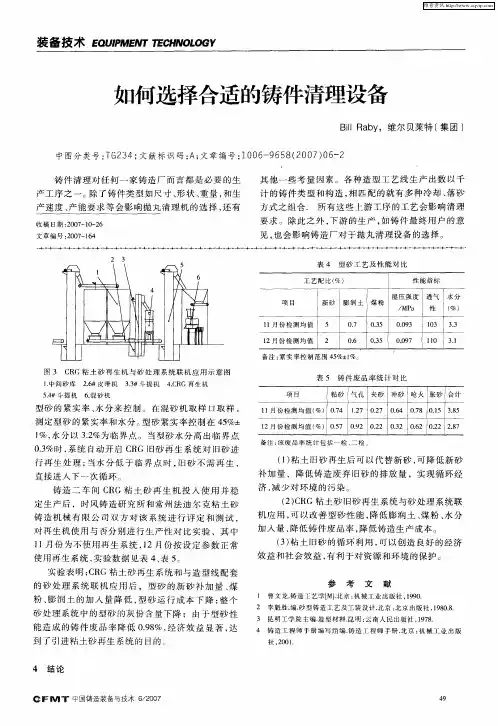

铸件清理对任何一家铸造厂而言都是必要的生产工序之一。

除了铸件类型如尺寸、形状、重量，和生产速度、产能要求等会影响抛丸清理机的选择，还有其他一些考量因素。

各种造型工艺线生产出数以千计的铸件类型和构造，相匹配的就有多种冷却、落砂方式之组合.所有这些上游工序的工艺会影响清理要求。

除此之外，下游的生产，如铸件最终用户的意见，也会影响铸造厂对于抛丸清理设备的选择.铸件进行抛丸清理的理想温度最好是接近环境温度，但每家铸造厂的冷却时间不尽相同，因此铸件进入抛丸室的温度差别也很大。

因此抛丸机在设计时，应考虑到用户生产可能的最高温度，假设客户需要对如此极端高温的铸件进行清理，设计的抛丸机就必须符合这样的要求，如此才能减少日后的维修，停机和其他包括操作安全隐患等问题。

一般铸造厂用的抛丸机可处理表面温度高度100°C左右的铸件。

在这样的温度下，就不适宜用橡胶履带输送式抛丸机，而要选择用钢履带式或锰钢履带输送式抛丸机。

在高的温度，如高达175°C,时，就必须辅以特殊耐高温的密封，幕帘和提升机履带。

这些高温作业还会对设备维护提出特殊要求，热的零件，热的机器加之热的磨料，对于设备维修、操作安全均是个挑战.在这样生产情况下，轴承的润滑、输送带设计、易损件材料组成、通风和控制系统经常都需要更换。

链条和其他非燃材料替代了橡胶密封、幕帘和履带。

因此，高温铸件会影响抛丸设备的选择，适宜的设备才能满足高效清理、安全生产和减少维护要求。

对于砂型铸造，大部分的砂都是通过落砂这道工序清除掉。

这有助于冷却和减轻下一步抛丸除砂的工作量。

也有一些铸造厂，免掉了落砂工序，直接由抛丸机完成清砂任务。

有时，进入抛丸室的铸件上的砂或许比金属本身还多，因此，对于这类应用，抛丸设备就需要设计带有特殊的回收系统，处理抛丸过程中产生的大量砂料，随后经由磁选分离器或风选式分离器将废砂和圆形钢丸磨料筛分开。

如选择风选式分离器，就需用到一个双层空气吹落装置，并配有二次磁选/风选设计。
