氧化锆陶瓷的制备工艺一氧化锆陶瓷的原料氧化锆工业原料是由含锆矿石提炼出来的。
斜锆石(ZrO2)自然界锆矿石锆英石(ZrO2·SiO2)二氧化锆陶瓷的提炼方法氯化和热分解碱金属氧化物分解法石灰溶解法等离子弧法提炼氧化锆的主要方法沉淀法胶体法水解法喷雾热分解法㈠氯化和热分解法ZrO2∙SiO2+4C+4Cl2→ZrCl4+SiCl4+4CO其中ZrCl4和SiCl4 以分馏法加以分离,在150–180℃下冷凝出ZrCl4然后加水水解形成氧氯化锆,冷却后结晶出氧氯化锆晶体,经焙烧就得到氧化锆。
㈡碱金属氧化物分解法ZrO2∙SiO2+NaOH→Na2ZrO3 +Na2SiO4+H2OZrO 2∙SiO 2+Na 2CO 3→Na 2ZrSiO 3+CO 2 ZrO 2∙SiO 2+Na 2C03→Na 2ZrO 3+Na 2Si03+CO 2①反应后用水溶解,滤去Na 2Si03;②Na 2Zr03→ 水合氢氧化物 → 用硫酸进行钝化 →Zr 5O 8(SO 4)2·x H 20 → 氧化锆粉 ㈢石灰熔融法CaO+ZrO 2·SiO 2→ZrO 2+CaSiO 3 焙烧后用盐酸浸出除去CaSiO3 ㈣等离子弧法锆英石砂(ZrO 2∙SiO 2)㈤沉淀法沉淀法是在羧基氯化锆等水溶性锆盐与稳定剂盐的混合水溶液中加入氨水等碱性类物质,以获得氢氧化物共沉淀的方法。
将共沉淀物干焙烧氨 水 调 整 PH 值用水水解ZrO2SiO2注入高温等离子弧中熔化并离解凝固后SiO 2粘在ZrO 2结晶表面 用液体NaOH 煮沸可除SiO 2ZrO 2 和 硅酸铀 氧化锆洗 涤燥后一般得到的是胶态非晶体,经500—700℃左右焙烧而制成ZrO 2粉末。
㈥胶体法胶体法是合成粉体中各种前驱体在溶胶状态下混合均匀,而后固体从溶胶中析出的方法。
溶胶法① 溶胶—凝胶技术 ② 溶胶—沉淀法金属氧化物或氢氧化物的溶胶 胶体沉淀剂(在锆盐溶液中加有机化合物)凝 胶氧化物㈦水解法①醇盐水解法:将有机溶液中混合着锆和稳定剂的醇盐,进行加水分解的方法。
氧化锆陶瓷生产工艺目录一、概述 (2)二、氧化锆陶瓷的特征 (2)三、氧化锆陶瓷的应用 (3)四、普通氧化锆陶瓷产品制备工艺 (4)五、氧化锆陶瓷产品注塑件制备工艺 (10)六、氧化锆陶瓷优势 (12)一、概述氧化锆陶瓷呈白色,含杂质时呈黄色或灰色,一般含有HfO2,不易分离。
在常压下纯ZrO2共有三种晶态。
■ 低温型单斜晶(m-ZrO2)■ 中温型四方晶(t-ZrO2)■ 高温型立方晶(c-ZrO2)上述三种晶型存在于不同的温度范围,并存在如下相互转化关系:二、氧化锆陶瓷的特征高熔点氧化锆的熔点为:2715℃,可作为高温耐火材料硬度大、耐磨性好按莫氏硬度:蓝宝石>氧化锆陶瓷>康宁玻璃>铝镁合金>钢化玻璃>聚碳酸酯强度、韧性大氧化锆的强度可达:1500MPa热导率和膨胀系数低在常见陶瓷材料中,其热导率最低(1.6-2.03W/(m.k)),热膨胀系数与金属接近。
电学性能好氧化锆的介电常数是蓝宝石的3倍,信号更灵敏。
三、氧化锆陶瓷的应用氧化锆陶瓷广泛运用于3C电子、光通讯、智能穿戴、生物医用、珠宝首饰、日常生活、耐火材料等领域。
四、普通氧化锆陶瓷产品制备工艺一般生产制备流程(一)、氧化锆陶瓷粉体的制备微晶陶瓷是一种通过加热玻璃晶化能得到一种含有大量微晶相和少量玻璃相的复合固体材料。
微晶锆系陶瓷简称为微晶锆,具有耐磨、耐腐蚀、高强高韧等性质。
微晶锆陶瓷粉体的质量要求如下:1、粒度分布是正态分布,分级精度要高;2、颗粒形状接近圆形,颗粒强度高,应力均匀;3、分散性要好,无团聚或很少团聚;4、纯度要高有害杂质的含量要尽可能低。
(二)、将氧化锆陶瓷粉体加工成型:目前工艺上主要有下面四种加工成型方法:1、注射成型注射成型是通过在粉体中添加流动助剂,充模得到所需形状胚体。
主要生产外形复杂,尺寸精确或带嵌件的小型精密陶瓷件。
2、模压成型模压成型是将经过造粒、流动性好、粒配合适的粉料,装入磨具内,通过压机的柱塞施加外力使粉料制成一定形状的胚体。
氧化锆粉体生产工艺氧化锆(ZrO2)是一种重要的陶瓷材料,具有广泛的应用领域,如电子、光学、医疗和陶瓷制品等。
氧化锆粉体作为制备这些应用材料的基础原料,其生产工艺对最终产品的质量和性能具有重要影响。
本文将介绍氧化锆粉体的生产工艺,包括原料制备、烧结工艺、筛分工艺和粉体表面处理等。
一、原料制备氧化锆粉体的制备首先需要合适的原料,一般选用氧化锆矿石作为主要原料。
原料的选择要考虑矿石的纯度、颗粒大小和化学成分等因素。
矿石经过破碎、磨矿等工艺处理,得到符合要求的矿石颗粒。
二、烧结工艺1. 矿石预处理:将原料矿石送入预处理设备中进行干燥和除杂处理,以提高矿石的可烧结性。
2. 烧结:将经过预处理的矿石放入烧结炉中,通过高温和压力作用下,使矿石颗粒发生烧结反应,形成粉体颗粒。
烧结温度一般为1500℃-1700℃。
三、筛分工艺烧结后得到的粉体颗粒粒径较大,需要经过筛分工艺进行分级处理,以得到所需颗粒大小范围的氧化锆粉体。
筛分过程中,可以通过调整筛网孔径和振动频率等参数,控制粉体颗粒的粒径分布。
四、粉体表面处理为了提高氧化锆粉体的分散性和流动性,需要对其进行表面处理。
常用的表面处理方法包括干法处理和湿法处理。
干法处理包括干法粉体改性和干法润湿剂处理,通过表面吸附或表面反应的方式改善粉体的性能。
湿法处理则是在粉体表面添加润湿剂,提高粉体与溶剂之间的相容性。
氧化锆粉体的生产工艺包括原料制备、烧结工艺、筛分工艺和粉体表面处理等环节。
逐步完成这些工艺可以获得具有所需颗粒大小和性能的氧化锆粉体。
这些粉体可作为制备陶瓷、电子器件和医疗器械等材料的基础原料,广泛应用于众多领域。
通过不断优化工艺参数和技术手段,可以提高氧化锆粉体的质量和性能,满足不同应用领域的需求。
机加工工艺文件和作业指导书的案例在机械制造过程中,机加工工艺文件和作业指导书是非常重要的文件,它们为企业的生产操作提供了具体指导,确保产品能够按照规定的标准和质量要求进行加工。
氧化锆陶瓷制作工艺流程
1. 原料准备
- 选择高纯度氧化锆粉末作为主要原料
- 添加适量的助剂和稳定剂,如氧化钇、氧化铈等
2. 球磨混合
- 将原料放入球磨罐中,加入适量溶剂(水或有机溶剂) - 使用氧化锆或锆英砂球磨混合原料,获得均匀的浆料
3. 成型
- 常用成型方法有压片、注浆铸型、挤塑等
- 压片成型适用于制作简单形状的氧化锆陶瓷
- 注浆铸型适用于制作复杂形状的氧化锆陶瓷
4. 干燥
- 将成型后的氧化锆坯体在适当温度下干燥
- 去除残留溶剂,避免后续烧结时气孔形成
5. 预烧结
- 在800-1200℃温度范围内进行预烧结
- 提高氧化锆坯体的机械强度,便于后续操作
6. 机加工(可选)
- 对预烧结后的氧化锆陶瓷进行机械加工
- 获得所需的形状和尺寸
7. 终烧结
- 在1400-1700℃高温下进行终烧结
- 氧化锆陶瓷致密化,获得高强度和耐磨性
8. 检测和后处理
- 检测氧化锆陶瓷的密度、强度、韧性等性能
- 根据需要进行抛光、镶嵌等后处理
以上是氧化锆陶瓷的基本制作工艺流程,实际生产中可能会根据具体产品要求对工艺进行适当调整和优化。
一种氧化锆陶瓷的注射成型制备方法注射成型是一种常用的陶瓷制备方法,可以制备出复杂形状和高精度的陶瓷产品。
下面是一种氧化锆陶瓷的注射成型制备方法,包括以下50条步骤,并附有详细描述:1. 准备原料:氧化锆陶瓷的主要成分是氧化锆粉末,需要准备高纯度的氧化锆粉末材料。
2. 通过研磨和筛分处理氧化锆粉末,以确保粒径均一。
3. 往氧化锆粉末中添加适量的有机增塑剂,以增加其可塑性和流动性。
4. 在加入增塑剂的氧化锆粉末中加入一定量的有机溶剂,使用超声或机械搅拌的方法将其混合均匀,形成可注射的糊状物料。
5. 放置混合后的糊状物料静置,以使其中的泡沫自行消除,提高糊状物料的流动性。
6. 将糊状物料装入注射机的料筒中。
7. 在注射机的注射头中装配适当的模具,以便注射成型时可以形成所需形状的陶瓷产品。
8. 将注射机的料筒与模具连接,确保糊状物料能够流入模具中。
9. 启动注射机,并调整注射速度和注射压力,以确保糊状物料能够均匀地填充整个模具。
10. 注射完成后,等待糊状物料在模具中发生固化反应。
11. 取出固化后的陶瓷产品,可选择进行表面处理和调整尺寸。
12. 将固化后的陶瓷产品进行烘烤,以去除其中的有机成分。
13. 烘烤完成后,将陶瓷产品进行烧结处理,以提高其密度和力学性能。
14. 根据需要,可以进行陶瓷产品的磨削、抛光和涂层处理,以提高其表面光滑度和耐磨性。
15. 进一步测试和检验陶瓷产品的物理和化学性能,以确保其符合设计要求。
16. 针对不合格的陶瓷产品,可以选择进行返工或重新制备。
17. 对合格的陶瓷产品进行包装和储存,以便运输和使用。
18. 根据需要,可以进行陶瓷产品的装配和组装,以形成成品。
19. 在注射成型过程中,可以添加一定量的增塑剂,以提高糊状物料的可塑性和流动性。
20. 同样,也可以加入适量的抗结团剂,以防止糊状物料在注射成型过程中过度固化和凝胶化。
21. 注射成型的糊状物料常常需要在一定的温度范围内进行处理,以保持其流动性和可塑性。
氧化锆陶瓷工艺以氧化锆陶瓷工艺为标题,我们将介绍氧化锆陶瓷的制备工艺、特点以及在各个领域的应用。
一、氧化锆陶瓷的制备工艺氧化锆陶瓷是由氧化锆粉末制成的一种陶瓷材料。
制备氧化锆陶瓷的工艺一般包括以下几个步骤:1. 原料准备:选择高纯度的氧化锆粉末作为原料,并按照一定的比例进行混合。
原料的纯度对最终产品的性能有很大影响。
2. 成型:将混合好的氧化锆粉末通过压制、注塑等方式进行成型。
常用的成型方法有干压成型、注塑成型等。
3. 成型件处理:成型后的陶瓷坯体需要进行处理,一般包括烘干、脱模等工艺步骤。
这些步骤可以使陶瓷坯体具有一定的强度和稳定性。
4. 烧结:将处理好的陶瓷坯体放入烧结炉中进行高温烧结。
烧结温度一般在1500℃以上,烧结时间根据陶瓷的要求而定。
烧结后的陶瓷坯体会发生晶格结构的重排和颗粒间的相互结合,从而形成致密的陶瓷材料。
5. 后处理:烧结后的陶瓷坯体还需要进行表面抛光、加工等后处理工艺,使得最终的氧化锆陶瓷具有更好的表面光洁度和精度。
二、氧化锆陶瓷的特点氧化锆陶瓷具有许多优良的特点,使其在各个领域得到广泛应用:1. 高硬度:氧化锆陶瓷具有很高的硬度,接近于莫氏硬度9,比大多数金属和非金属材料更为坚硬。
这使得氧化锆陶瓷在耐磨、耐腐蚀等方面有着优异的性能。
2. 优良的耐热性:氧化锆陶瓷具有较高的熔点和较低的热导率,能够在高温环境下保持稳定的性能。
这使得氧化锆陶瓷在高温工艺、高温装备等领域有着广泛的应用。
3. 优异的绝缘性能:氧化锆陶瓷具有良好的绝缘性能,能够在高电压、高电流等极端条件下保持稳定的绝缘性能。
这使得氧化锆陶瓷在电子器件、绝缘体等领域有着重要的应用价值。
4. 生物相容性好:氧化锆陶瓷具有良好的生物相容性和生物惰性,不易引起过敏反应和组织排斥,因此被广泛应用于人体骨骼修复和人工关节等医疗领域。
三、氧化锆陶瓷的应用氧化锆陶瓷由于其独特的性能,在各个领域都有着广泛的应用:1. 机械工程领域:氧化锆陶瓷由于其高硬度和耐磨性,被广泛应用于机械密封件、轴承、气动阀门等领域,提高设备的使用寿命和性能。

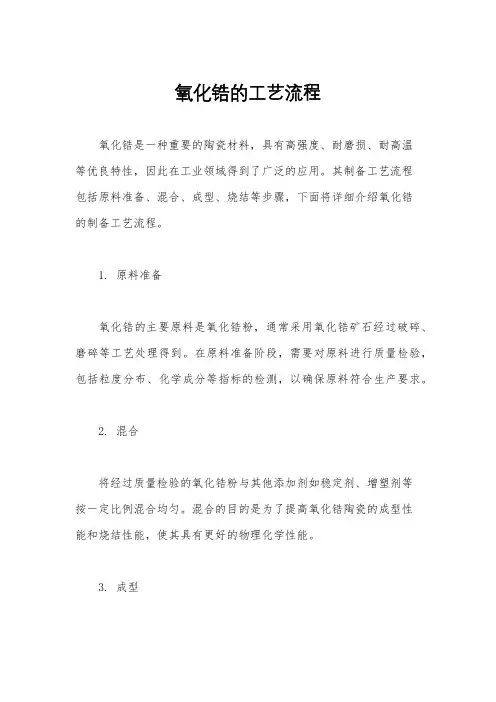

氧化锆的工艺流程氧化锆是一种重要的陶瓷材料,具有高强度、耐磨损、耐高温等优良特性,因此在工业领域得到了广泛的应用。
其制备工艺流程包括原料准备、混合、成型、烧结等步骤,下面将详细介绍氧化锆的制备工艺流程。
1. 原料准备氧化锆的主要原料是氧化锆粉,通常采用氧化锆矿石经过破碎、磨碎等工艺处理得到。
在原料准备阶段,需要对原料进行质量检验,包括粒度分布、化学成分等指标的检测,以确保原料符合生产要求。
2. 混合将经过质量检验的氧化锆粉与其他添加剂如稳定剂、增塑剂等按一定比例混合均匀。
混合的目的是为了提高氧化锆陶瓷的成型性能和烧结性能,使其具有更好的物理化学性能。
3. 成型混合后的氧化锆粉料通过压制成型设备进行成型,常见的成型方法包括干压成型、注射成型等。
成型过程中需要根据产品的形状和尺寸要求选择合适的成型工艺,以确保成型件的精度和表面光洁度。
4. 烧结成型后的氧化锆坯料需要进行烧结处理,烧结是将坯料在高温下进行结晶生长,使其形成致密的结构。
烧结温度、时间和气氛对氧化锆陶瓷的性能有重要影响,需要根据产品要求进行合理的烧结工艺设计。
5. 后处理烧结后的氧化锆陶瓷制品需要进行后处理工艺,包括表面抛光、清洗、检验等环节。
通过后处理工艺可以提高氧化锆陶瓷制品的表面质量和成品率,确保产品达到客户要求的质量标准。
以上就是氧化锆的制备工艺流程,通过原料准备、混合、成型、烧结和后处理等环节的精心设计和控制,可以制备出具有优良性能的氧化锆陶瓷制品,满足不同工业领域的需求。
在实际生产中,还需要根据具体产品要求和工艺条件进行调整和优化,以提高产品质量和生产效率。

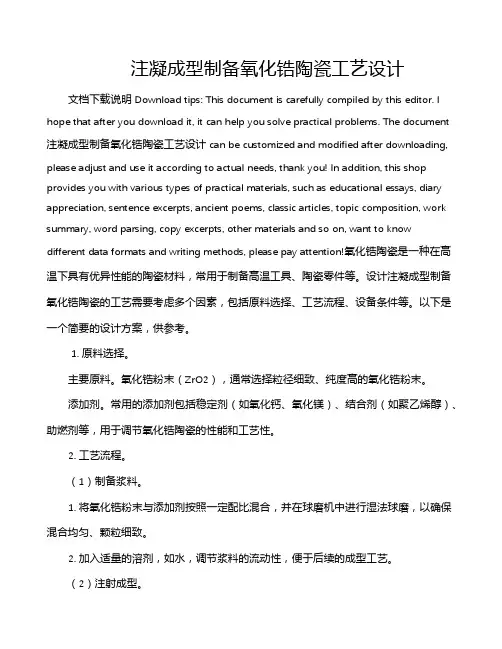

注凝成型制备氧化锆陶瓷工艺设计文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 注凝成型制备氧化锆陶瓷工艺设计can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to knowdifferent data formats and writing methods, please pay attention!氧化锆陶瓷是一种在高温下具有优异性能的陶瓷材料,常用于制备高温工具、陶瓷零件等。
设计注凝成型制备氧化锆陶瓷的工艺需要考虑多个因素,包括原料选择、工艺流程、设备条件等。
以下是一个简要的设计方案,供参考。
1. 原料选择。
主要原料。
氧化锆粉末(ZrO2),通常选择粒径细致、纯度高的氧化锆粉末。
添加剂。
常用的添加剂包括稳定剂(如氧化钙、氧化镁)、结合剂(如聚乙烯醇)、助燃剂等,用于调节氧化锆陶瓷的性能和工艺性。

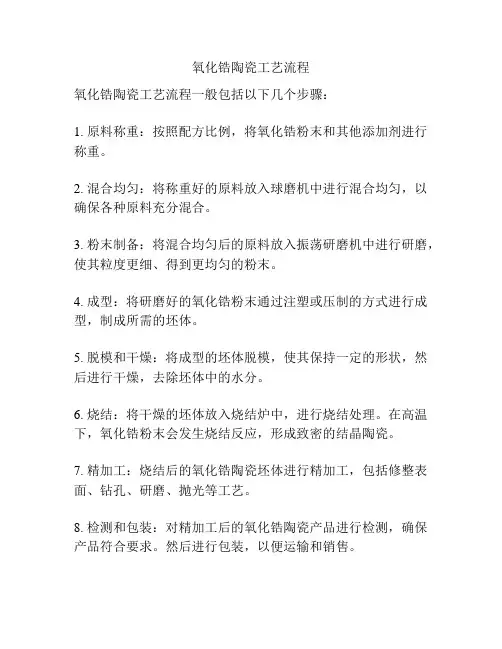

氧化锆陶瓷工艺流程
氧化锆陶瓷工艺流程一般包括以下几个步骤:
1. 原料称重:按照配方比例,将氧化锆粉末和其他添加剂进行称重。
2. 混合均匀:将称重好的原料放入球磨机中进行混合均匀,以确保各种原料充分混合。
3. 粉末制备:将混合均匀后的原料放入振荡研磨机中进行研磨,使其粒度更细、得到更均匀的粉末。
4. 成型:将研磨好的氧化锆粉末通过注塑或压制的方式进行成型,制成所需的坯体。
5. 脱模和干燥:将成型的坯体脱模,使其保持一定的形状,然后进行干燥,去除坯体中的水分。
6. 烧结:将干燥的坯体放入烧结炉中,进行烧结处理。
在高温下,氧化锆粉末会发生烧结反应,形成致密的结晶陶瓷。
7. 精加工:烧结后的氧化锆陶瓷坯体进行精加工,包括修整表面、钻孔、研磨、抛光等工艺。
8. 检测和包装:对精加工后的氧化锆陶瓷产品进行检测,确保产品符合要求。
然后进行包装,以便运输和销售。
以上是常见的氧化锆陶瓷工艺流程,不同厂家或应用领域可能会有所差异。
此外,氧化锆陶瓷的工艺流程还包括原料筛选、烧结曲线设计、坯体预烧等步骤,具体流程可能会根据具体需求进行调整。
本技术公开了一种多孔氧化锆陶瓷的制备方法,先将氧化锆和氧化钇按重量配比混合均匀制备混合料;然后制备聚丙烯醇水溶液和氯化铵水溶液:将所得混合料和溶液一起放入球磨机中进行球磨;向球磨后的浆料中加入粘结剂、淀粉溶液、表面活性剂,继续球磨30min;之后加入10%的氯化铵水溶液,高速下球磨3min,迅速倒入模具中成型;将模具和模具中的浆料放入烘箱中进行发泡;然后放入冷冻箱中冷冻,形成凝胶;将凝胶样品进行脱模,经干燥后烧结,得到多孔氧化锆陶瓷。
本技术用磷酸锌作为粘结剂,提高了粘结强度,降低了污染,得到的多孔氧化锆陶瓷孔隙率高,孔径均匀,提高了多孔氧化锆陶瓷的性能。
权利要求书1.一种多孔氧化锆陶瓷的制备方法,其特征在于包括以下步骤:(1)制备氧化锆混合料:首先将氧化锆粉末和氧化钇粉末按照重量配比混合均匀;(2)制备聚丙烯醇水溶液:将聚丙烯醇与去离子水按照一定比例混合,配制聚氯丙烯醇水溶液;(3)制备氯化铵水溶液:用分析纯氯化铵与去离子水配制成质量分数为15%的氯化铵水溶液;(4)制备浆料:将步骤(1)-(3)所得混合料和溶液一起放入球磨机中,再放入刚玉球,球磨3h,得到浆料;(5)向球磨后的浆料中加入粘结剂,并加入质量分数为3%的淀粉溶液,同时加入表面活性剂,然后继续球磨30mi n;之后加入一定量质量分数为10%的氯化铵水溶液,然后在高速下球磨3mi n,之后迅速倒入模具中成型;(6)将模具和模具中的浆料放入烘箱中进行发泡;然后将模具和模具中的浆料放入冷冻箱中冷冻8h,冷冻的温度为零下15度,在冷冻过程中形成凝胶;(7)将凝胶样品进行脱模,然后将凝胶样品放入乙醇水溶液中10h;(8)将凝胶样品从乙醇溶液中取出,经干燥后在氩气氛保护下进行烧结3h,烧结后自然冷却至室温,得到多孔氧化锆陶瓷。
2.如权利要求1所述的方法,其特征在于:步骤(1)所述氧化锆粉末和氧化钇粉末的重量比为20:1。
3.如权利要求1所述的方法,其特征在于:步骤(2)将聚丙烯醇与去离子水按照一定比例混合后,于70摄氏度下超声分散1h,配制成质量分数为10%的聚丙烯醇水溶液。
氧化锆陶瓷制作工艺流程一、原料准备1. 氧化锆粉:氧化锆粉是制作氧化锆陶瓷的主要原料,通常采用工业级氧化锆粉,需经过精细研磨和筛选处理,确保颗粒大小均匀。
2. 添加剂:在氧化锆粉中添加少量的稳定剂和助熔剂,可以提高陶瓷材料的稳定性和加工性能。
3. 混合剂:混合剂主要用于将氧化锆粉和添加剂充分混合均匀,常用的混合剂有乙酸乙酯等。
二、成型1. 干压成型:将混合好的原料放入模具中,通过机械压力将原料成型,这种成型方式适用于形状简单的陶瓷制品。
2. 注射成型:将混合好的原料通过注射机注入模具中,经过高压注射成型,适用于复杂形状和精密度要求高的陶瓷制品。
3. 筛网成型:将原料放在筛网上,通过震动或振动的方式使原料自动成型,适用于大批量生产的陶瓷制品。
三、烧结1. 预烧:将成型好的陶瓷制品放入预烧炉中,进行初步烧结,使原料粘结在一起。
2. 高温烧结:将预烧好的陶瓷制品放入高温烧炉中进行高温烧结,使陶瓷制品达到理想的致密度和硬度。
3. 冷却处理:将烧结好的陶瓷制品取出烧炉,经过冷却处理,使陶瓷制品达到室温后完全稳定。
四、表面处理1. 磨削:对烧结好的陶瓷制品进行砂轮磨削,去除表面粗糙和凸起部分,使表面平整光滑。
2. 抛光:对磨削好的陶瓷制品进行抛光处理,使用抛光机和抛光液将表面打磨至光滑亮泽。
3. 清洗:对抛光好的陶瓷制品进行清洗处理,去除表面的灰尘和残留物,确保表面干净。
五、检测1. 外观检测:对表面处理好的陶瓷制品进行外观检测,包括尺寸、形状、色泽等方面的检测。
2. 物理性能检测:对陶瓷制品进行物理性能测试,包括硬度、耐磨性、抗压强度等方面的检测。
3. 化学性能检测:对陶瓷制品进行化学性能测试,包括化学稳定性、耐蚀性等方面的检测。
六、包装1. 将通过检测的陶瓷制品进行包装,通常采用泡沫箱或纸箱进行包装,确保陶瓷制品在运输过程中不受损坏。
2. 标识:对包装好的陶瓷制品进行标识,包括产品型号、规格、生产日期等信息,便于识别和追溯。
