氧化锆陶瓷的制备

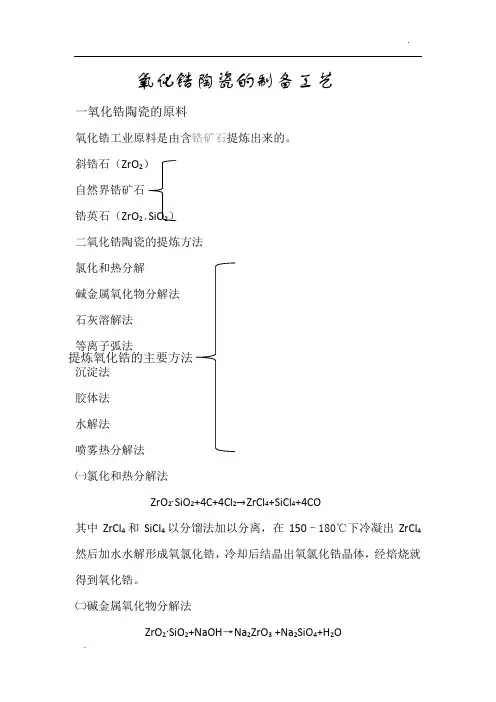

氧化锆陶瓷的制备工艺一氧化锆陶瓷的原料氧化锆工业原料是由含锆矿石提炼出来的。

斜锆石（ZrO2）自然界锆矿石锆英石（ZrO2·SiO2）二氧化锆陶瓷的提炼方法氯化和热分解碱金属氧化物分解法石灰溶解法等离子弧法提炼氧化锆的主要方法沉淀法胶体法水解法喷雾热分解法㈠氯化和热分解法ZrO2∙SiO2+4C+4Cl2→ZrCl4+SiCl4+4CO其中ZrCl4和SiCl4以分馏法加以分离，在150–180℃下冷凝出ZrCl4然后加水水解形成氧氯化锆，冷却后结晶出氧氯化锆晶体，经焙烧就得到氧化锆。

㈡碱金属氧化物分解法ZrO2∙SiO2+NaOH→Na2ZrO3 +Na2SiO4+H2OZrO 2∙SiO 2+Na 2CO 3→Na 2ZrSiO 3+CO 2 ZrO 2∙SiO 2+Na 2C03→Na 2ZrO 3+Na 2Si03+CO 2①反应后用水溶解，滤去Na 2Si03；②Na 2Zr03→水合氢氧化物→用硫酸进行钝化→Zr 5O 8(SO 4)2·x H 20→氧化锆粉 ㈢石灰熔融法CaO+ZrO 2·SiO 2→ZrO 2+CaSiO 3 焙烧后用盐酸浸出除去CaSiO3 ㈣等离子弧法 锆英石砂（ZrO 2∙SiO 2） ㈤沉淀法沉淀法是在羧基氯化锆等水溶性锆盐与稳定剂盐的混合水溶液中加入氨水等碱性类物质，以获得氢氧化物共沉淀的方法。

将共沉淀物干焙烧氨水 调整PH 值用水水解ZrO2SiO2注入高温等离子弧中熔化并离解凝固后SiO 2粘在ZrO 2结晶表面 用液体NaOH 煮沸可除SiO 2ZrO 2和硅酸铀氧化锆洗涤燥后一般得到的是胶态非晶体，经500—700℃左右焙烧而制成ZrO 2粉末。

㈥胶体法胶体法是合成粉体中各种前驱体在溶胶状态下混合均匀，而后固体从溶胶中析出的方法。

溶胶法①溶胶—凝胶技术②溶胶—沉淀法金属氧化物或氢氧化物的溶胶胶体沉淀剂（在锆盐溶液中加有机化合物）凝胶氧化物㈦水解法①醇盐水解法：将有机溶液中混合着锆和稳定剂的醇盐，进行加水分解的方法。

11240氧化锆陶瓷编辑白色，含杂质时呈黄色或灰色，一般含有HfO2，不易分离。

在常压下纯ZrO2共有三种晶态。

氧化锆陶瓷的生产要求制备高纯、分散性能好、粒子超细、粒度分布窄的粉体，氧化锆超细粉末的制备方法很多，氧化锆的提纯主要有氯化和热分解法、碱金属氧化分解法、石灰熔融法、等离子弧法、沉淀法、胶体法、水解法、喷雾热解法等。

目录1简介2种类特点3粉体制备4生产工艺5应用6增韧方法1简介氧化锆陶瓷，ZrO2陶瓷，Zirconia Ceramic2种类特点纯ZrO2为白色，含杂质时呈黄色或灰色，一般含有HfO2，不易分离。

世界上已探明的锆资源约为1900万吨，氧化锆通常是由锆矿石提纯制得。

在常压下纯ZrO2共有三种晶态：单斜(Monoclinic)氧化锆(m-ZrO2)、四方(Tetragonal)氧化锆(t-ZrO2)和立方(Cubic)氧化锆(c-ZrO2)，上述三种晶型存在于不同的温度范围，并可以相互转化：温度密度单斜(Monoclinic)氧化锆(m-ZrO2) <950℃ 5.65g/cc四方(Tetragonal)氧化锆(t-ZrO2) 1200-2370℃ 6.10g/cc立方(Cubic)氧化锆(c-ZrO2) >2370℃ 6.27g/cc上述三种晶态具有不同的理化特性，在实际应用为获得所需要的晶形和使用性能，通常加入不同类型的稳定剂制成不同类型的氧化锆陶瓷，如部分稳定氧化锆(partially stabilized zirconia，PSZ)，当稳定剂为CaO、 MgO、Y2O3时，分别表示为Ca-PSZ、 Mg-PSZ、 Y-PSZ等。

由亚稳的t- ZrO2组成的四方氧化锆称之为四方氧化锆多晶体陶瓷(tetragonal zirconia polycrysta，TZP)。

当加入的稳定剂是Y2O3 、CeO2，则分别表示为Y-TZP、Ce-TZP等。

3粉体制备氧化锆陶瓷的生产要求制备高纯、分散性能好、粒子超细、粒度分布窄的粉体，氧化锆超细粉末的制备方法很多，氧化锆的提纯主要有氯化和热分解法、碱金属氧化分解法、石灰熔融法、等离子弧法、沉淀法、胶体法、水解法、喷雾热解法等。

99陶瓷化学成分
99陶瓷，又称氧化锆陶瓷，其主要化学成分是氧化锆（ZrO2）。

氧化锆陶瓷具有高硬度、高耐磨性、高耐高温性能、化学稳定性好等优点。

除了氧化锆，99陶瓷中还包含少量的氧化钇（Y2O3），以调整陶瓷的性能。

氧化锆陶瓷的制备过程通常包括以下步骤：
1. 采购原料：购买高纯度的氧化锆矿石作为主要原料。

2. 粉碎和混合：将氧化锆矿石进行粉碎，然后与氧化钇等其他原料混合。

混合过程中，加入一定的结合剂（如水玻璃）以提高陶瓷粉体的塑性。

3. 成型：将混合好的陶瓷粉体进行成型，常用的成型方法有注浆成型、压制成型、挤压成型等。

4. 烧结：将成型后的陶瓷件进行高温烧结。

烧结过程中，氧化锆矿石和氧化钇等原料发生化学反应，形成高密度的氧化锆陶瓷。

5. 加工：烧结后的氧化锆陶瓷件进行打磨、抛光等加工工序，
以满足不同的使用要求。

6. 检验和包装：对加工好的氧化锆陶瓷件进行性能检测，确保其质量合格。

合格的陶瓷件进行包装，准备发往市场。

99陶瓷广泛应用于航空航天、化工、电子、医疗等领域，因其优异的性能而受到关注。

高温氧化锆陶瓷的制备及应用近年来，高温氧化锆陶瓷的应用越来越广泛。

从垃圾焚烧炉到磁悬浮列车，从航空航天到医疗设备，高温氧化锆陶瓷都发挥着重要作用。

它不仅在高温、高压、强磁等极端条件下具有优异的性能，而且具有极高的机械强度和化学稳定性。

本文将介绍高温氧化锆陶瓷的制备及应用。

一、高温氧化锆陶瓷的制备高温氧化锆陶瓷的制备需要经过多个步骤。

首先，需要准备原料。

常用的原料有氧化锆、硼酸、钛酸钡等。

然后，需要将这些原料按比例混合，并进行球磨处理。

球磨可以使原料更加均匀地混合在一起。

接下来，将混合后的粉末用压制机压成块状。

这样做的目的是使粉末更加致密，并便于加工成形。

最后，将块状的陶瓷放在高温炉中进行烧结。

烧结的温度通常在1400度以上，可以使粉末形成致密的陶瓷。

二、高温氧化锆陶瓷的应用高温氧化锆陶瓷的应用非常广泛。

我们以以下几个方面为例进行介绍。

1. 航空航天在航空航天领域，高温氧化锆陶瓷广泛应用于发动机和热障涂层。

由于高温氧化锆陶瓷具有优异的化学稳定性和机械强度，能够承受高温、高压等极端条件下的工作，因此被广泛应用于发动机部件的制造。

另外，在热障涂层技术中，高温氧化锆陶瓷可以作为涂层的基材，可以起到保护和隔热作用。

2. 医疗设备在医疗设备领域，高温氧化锆陶瓷被用于制造牙科种植体。

由于高温氧化锆陶瓷具有优异的生物相容性和化学稳定性，具有良好的生物适应性和力学性能，因此被广泛应用于牙科种植体。

高温氧化锆陶瓷种植体的优点是相对于其他材料，具有更好的体材比、更高的力学强度、更具生物相容性等多种优点。

3. 垃圾焚烧炉垃圾焚烧炉是利用城市垃圾产生的热能发电的设备。

在垃圾燃烧时，需要使用高温氧化锆陶瓷作为垃圾焚烧炉的内衬，以承受高温、高压等恶劣工况。

高温氧化锆陶瓷的应用可以有效地延长垃圾焚烧炉的使用寿命，提高其热效率，并能够保护环境。

4. 磁悬浮列车磁悬浮列车是一种在无轨道悬浮的交通工具。

在磁悬浮列车的高速运行中，需要使用高温氧化锆陶瓷作为轨道的材料。

氧化锆陶瓷方法
氧化锆陶瓷是一种高科技陶瓷材料，具有优异的抗磨损、高耐腐蚀、高韧性等特性，因此被广泛应用于医疗器械、汽车、航空航天等领域。

其制备方法主要有以下几种：
1.热等静压法：将氧化锆粉末和添加剂混合均匀，通过预压和热等静压的方式制备氧化锆陶瓷。

2.凝胶注模法：将氧化锆制成的凝胶进行注模，压实后进行烧结，制得氧化锆陶瓷。

3.等离子喷涂法：将氧化锆粉末通过等离子喷涂技术，附着于基材表面形成均匀的涂层，再进行高温烧结，制备出氧化锆陶瓷涂层。

以上是目前较为常见的氧化锆陶瓷制备方法，对于制备出性能优异的氧化锆陶瓷具有重要的参考价值。

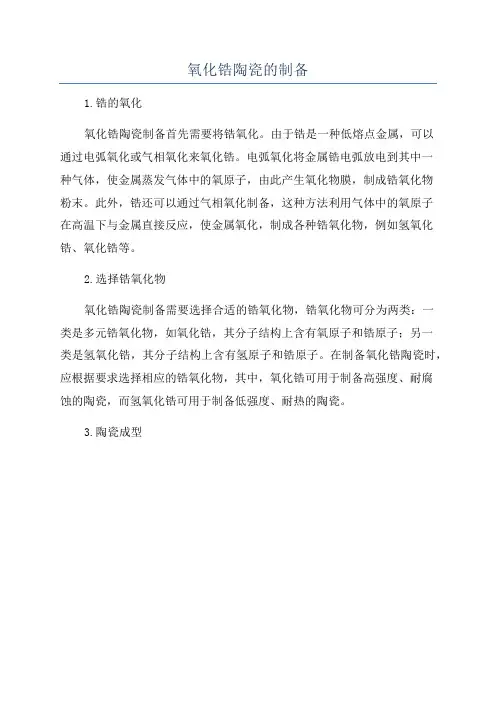

氧化锆陶瓷的制备
1.锆的氧化
氧化锆陶瓷制备首先需要将锆氧化。

由于锆是一种低熔点金属，可以
通过电弧氧化或气相氧化来氧化锆。

电弧氧化将金属锆电弧放电到其中一
种气体，使金属蒸发气体中的氧原子，由此产生氧化物膜，制成锆氧化物
粉末。

此外，锆还可以通过气相氧化制备，这种方法利用气体中的氧原子
在高温下与金属直接反应，使金属氧化，制成各种锆氧化物，例如氢氧化锆、氧化锆等。

2.选择锆氧化物
氧化锆陶瓷制备需要选择合适的锆氧化物，锆氧化物可分为两类：一
类是多元锆氧化物，如氧化锆，其分子结构上含有氧原子和锆原子；另一
类是氢氧化锆，其分子结构上含有氢原子和锆原子。

在制备氧化锆陶瓷时，应根据要求选择相应的锆氧化物，其中，氧化锆可用于制备高强度、耐腐
蚀的陶瓷，而氢氧化锆可用于制备低强度、耐热的陶瓷。

3.陶瓷成型。

氧化锆陶瓷生产工艺目录一、概述 (2)二、氧化锆陶瓷的特征 (2)三、氧化锆陶瓷的应用 (3)四、普通氧化锆陶瓷产品制备工艺 (4)五、氧化锆陶瓷产品注塑件制备工艺 (10)六、氧化锆陶瓷优势 (12)一、概述氧化锆陶瓷呈白色，含杂质时呈黄色或灰色，一般含有HfO2，不易分离。

在常压下纯ZrO2共有三种晶态。

■ 低温型单斜晶（m-ZrO2）■ 中温型四方晶（t-ZrO2）■ 高温型立方晶（c-ZrO2）上述三种晶型存在于不同的温度范围，并存在如下相互转化关系：二、氧化锆陶瓷的特征高熔点氧化锆的熔点为：2715℃，可作为高温耐火材料硬度大、耐磨性好按莫氏硬度：蓝宝石>氧化锆陶瓷>康宁玻璃>铝镁合金>钢化玻璃>聚碳酸酯强度、韧性大氧化锆的强度可达：1500MPa热导率和膨胀系数低在常见陶瓷材料中，其热导率最低（1.6-2.03W/(m.k)）,热膨胀系数与金属接近。

电学性能好氧化锆的介电常数是蓝宝石的3倍，信号更灵敏。

三、氧化锆陶瓷的应用氧化锆陶瓷广泛运用于3C电子、光通讯、智能穿戴、生物医用、珠宝首饰、日常生活、耐火材料等领域。

四、普通氧化锆陶瓷产品制备工艺一般生产制备流程（一）、氧化锆陶瓷粉体的制备微晶陶瓷是一种通过加热玻璃晶化能得到一种含有大量微晶相和少量玻璃相的复合固体材料。

微晶锆系陶瓷简称为微晶锆，具有耐磨、耐腐蚀、高强高韧等性质。

微晶锆陶瓷粉体的质量要求如下：1、粒度分布是正态分布，分级精度要高；2、颗粒形状接近圆形，颗粒强度高，应力均匀；3、分散性要好，无团聚或很少团聚；4、纯度要高有害杂质的含量要尽可能低。

（二）、将氧化锆陶瓷粉体加工成型：目前工艺上主要有下面四种加工成型方法：1、注射成型注射成型是通过在粉体中添加流动助剂，充模得到所需形状胚体。

主要生产外形复杂，尺寸精确或带嵌件的小型精密陶瓷件。

2、模压成型模压成型是将经过造粒、流动性好、粒配合适的粉料，装入磨具内，通过压机的柱塞施加外力使粉料制成一定形状的胚体。

氧化锆粉体生产工艺氧化锆（ZrO2）是一种重要的陶瓷材料，具有广泛的应用领域，如电子、光学、医疗和陶瓷制品等。

氧化锆粉体作为制备这些应用材料的基础原料，其生产工艺对最终产品的质量和性能具有重要影响。

本文将介绍氧化锆粉体的生产工艺，包括原料制备、烧结工艺、筛分工艺和粉体表面处理等。

一、原料制备氧化锆粉体的制备首先需要合适的原料，一般选用氧化锆矿石作为主要原料。

原料的选择要考虑矿石的纯度、颗粒大小和化学成分等因素。

矿石经过破碎、磨矿等工艺处理，得到符合要求的矿石颗粒。

二、烧结工艺1. 矿石预处理：将原料矿石送入预处理设备中进行干燥和除杂处理，以提高矿石的可烧结性。

2. 烧结：将经过预处理的矿石放入烧结炉中，通过高温和压力作用下，使矿石颗粒发生烧结反应，形成粉体颗粒。

烧结温度一般为1500℃-1700℃。

三、筛分工艺烧结后得到的粉体颗粒粒径较大，需要经过筛分工艺进行分级处理，以得到所需颗粒大小范围的氧化锆粉体。

筛分过程中，可以通过调整筛网孔径和振动频率等参数，控制粉体颗粒的粒径分布。

四、粉体表面处理为了提高氧化锆粉体的分散性和流动性，需要对其进行表面处理。

常用的表面处理方法包括干法处理和湿法处理。

干法处理包括干法粉体改性和干法润湿剂处理，通过表面吸附或表面反应的方式改善粉体的性能。

湿法处理则是在粉体表面添加润湿剂，提高粉体与溶剂之间的相容性。

氧化锆粉体的生产工艺包括原料制备、烧结工艺、筛分工艺和粉体表面处理等环节。

逐步完成这些工艺可以获得具有所需颗粒大小和性能的氧化锆粉体。

这些粉体可作为制备陶瓷、电子器件和医疗器械等材料的基础原料，广泛应用于众多领域。

通过不断优化工艺参数和技术手段，可以提高氧化锆粉体的质量和性能，满足不同应用领域的需求。

机加工工艺文件和作业指导书的案例在机械制造过程中，机加工工艺文件和作业指导书是非常重要的文件，它们为企业的生产操作提供了具体指导，确保产品能够按照规定的标准和质量要求进行加工。

氧化锆陶瓷制作工艺流程
1. 原料准备
- 选择高纯度氧化锆粉末作为主要原料
- 添加适量的助剂和稳定剂,如氧化钇、氧化铈等
2. 球磨混合
- 将原料放入球磨罐中,加入适量溶剂(水或有机溶剂) - 使用氧化锆或锆英砂球磨混合原料,获得均匀的浆料
3. 成型
- 常用成型方法有压片、注浆铸型、挤塑等
- 压片成型适用于制作简单形状的氧化锆陶瓷
- 注浆铸型适用于制作复杂形状的氧化锆陶瓷
4. 干燥
- 将成型后的氧化锆坯体在适当温度下干燥
- 去除残留溶剂,避免后续烧结时气孔形成
5. 预烧结
- 在800-1200℃温度范围内进行预烧结
- 提高氧化锆坯体的机械强度,便于后续操作
6. 机加工(可选)
- 对预烧结后的氧化锆陶瓷进行机械加工
- 获得所需的形状和尺寸
7. 终烧结
- 在1400-1700℃高温下进行终烧结
- 氧化锆陶瓷致密化,获得高强度和耐磨性
8. 检测和后处理
- 检测氧化锆陶瓷的密度、强度、韧性等性能
- 根据需要进行抛光、镶嵌等后处理
以上是氧化锆陶瓷的基本制作工艺流程,实际生产中可能会根据具体产品要求对工艺进行适当调整和优化。

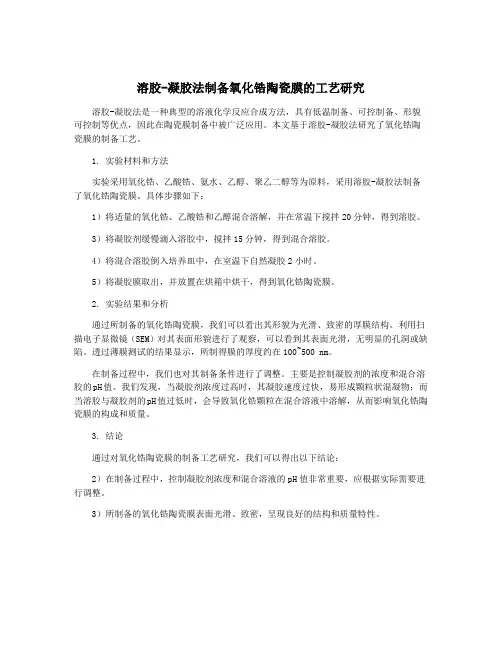

溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究
溶胶-凝胶法是一种典型的溶液化学反应合成方法，具有低温制备、可控制备、形貌可控制等优点，因此在陶瓷膜制备中被广泛应用。

本文基于溶胶-凝胶法研究了氧化锆陶瓷膜的制备工艺。

1. 实验材料和方法
实验采用氧化锆、乙酸锆、氨水、乙醇、聚乙二醇等为原料，采用溶胶-凝胶法制备了氧化锆陶瓷膜。

具体步骤如下：
1）将适量的氧化锆、乙酸锆和乙醇混合溶解，并在常温下搅拌20分钟，得到溶胶。

3）将凝胶剂缓慢滴入溶胶中，搅拌15分钟，得到混合溶胶。

4）将混合溶胶倒入培养皿中，在室温下自然凝胶2小时。

5）将凝胶膜取出，并放置在烘箱中烘干，得到氧化锆陶瓷膜。

2. 实验结果和分析
通过所制备的氧化锆陶瓷膜，我们可以看出其形貌为光滑、致密的厚膜结构。

利用扫描电子显微镜（SEM）对其表面形貌进行了观察，可以看到其表面光滑，无明显的孔洞或缺陷。

透过薄膜测试的结果显示，所制得膜的厚度约在100~500 nm。

在制备过程中，我们也对其制备条件进行了调整。

主要是控制凝胶剂的浓度和混合溶胶的pH值。

我们发现，当凝胶剂浓度过高时，其凝胶速度过快，易形成颗粒状混凝物；而当溶胶与凝胶剂的pH值过低时，会导致氧化锆颗粒在混合溶液中溶解，从而影响氧化锆陶瓷膜的构成和质量。

3. 结论
通过对氧化锆陶瓷膜的制备工艺研究，我们可以得出以下结论：
2）在制备过程中，控制凝胶剂浓度和混合溶液的pH值非常重要，应根据实际需要进行调整。

3）所制备的氧化锆陶瓷膜表面光滑、致密，呈现良好的结构和质量特性。

氧化锆陶瓷热脱脂
氧化锆陶瓷热脱脂是一种制备氧化锆陶瓷的方法，其主要原理是通过
高温热处理将陶瓷中的有机物质脱除，从而得到高纯度的氧化锆陶瓷。

这种方法具有工艺简单、成本低廉、制备效率高等优点，因此在工业
生产中得到了广泛应用。

氧化锆陶瓷是一种高强度、高硬度、高耐磨、高耐腐蚀、高绝缘性能
的陶瓷材料，具有广泛的应用前景。

它可以用于制造高温炉具、磨料、电子元器件、医疗器械等领域。

而氧化锆陶瓷热脱脂技术的出现，为
氧化锆陶瓷的制备提供了一种简单、高效、低成本的方法。

氧化锆陶瓷热脱脂的制备过程主要包括以下几个步骤：
1. 制备陶瓷原料：将氧化锆粉末和有机物质混合均匀，制备成陶瓷原料。

2. 成型：将陶瓷原料进行成型，可以采用压制、注塑等方法。

3. 热脱脂：将成型后的陶瓷样品放入高温炉中进行热脱脂处理，将陶
瓷中的有机物质脱除。

4. 烧结：将热脱脂后的陶瓷样品进行高温烧结，使其形成致密的氧化锆陶瓷。

氧化锆陶瓷热脱脂技术的优点主要有以下几个方面：
1. 工艺简单：氧化锆陶瓷热脱脂技术的制备过程简单，不需要复杂的设备和工艺。

2. 成本低廉：相比其他制备氧化锆陶瓷的方法，氧化锆陶瓷热脱脂技术的成本更低。

3. 制备效率高：氧化锆陶瓷热脱脂技术可以制备大量的氧化锆陶瓷，制备效率高。

4. 陶瓷质量高：氧化锆陶瓷热脱脂技术可以制备高纯度、高密度、高强度的氧化锆陶瓷。

总之，氧化锆陶瓷热脱脂技术是一种简单、高效、低成本的制备氧化锆陶瓷的方法，具有广泛的应用前景。

随着科技的不断进步，相信这种技术将会得到更加广泛的应用和发展。

氧化锆陶瓷-----2011级材料科班2011 氧化锆陶瓷具有相变增韧和微裂纹增韧，所以有很高的强度和韧性，被誉为“陶瓷钢”，在所有陶瓷中它的断裂韧性是最高。

具有优异的室温机械性能。

在此基础上，我们对氧化锆配方和工艺进行优化，获得了细晶结构的高硬度、高强度和高韧性的氧化锆陶瓷。

高硬度、高强度和高韧性就保证了氧化锆陶瓷比其它传统结构陶瓷具有不可比拟的耐磨性。

具有细晶结构的陶瓷通过加工可以获得很低的表面粗糙度（<0.1u m）。

因而减少陶瓷表面的摩擦系数，从而减少磨擦力，提高拉丝的质量（拉出的丝光滑无毛刺，且不易断丝）。

氧化锆的这种细晶结构具有自润滑作用，在拉丝时会越拉越光。

氧化锆陶瓷的弹性模量和热膨胀系数与钢材相近，因而能有机的与钢件组合成复合拉线轮，不会因受热膨胀不一致而造成损坏或炸裂。

使用证明氧化锆陶瓷拉线轮是现代高速拉线机的理想配件。

氧化锆陶瓷是一种新型高技术陶瓷，它与传统的氧化铝陶瓷相比具有以下优点：1、高强度，高断裂韧性和高硬度2、优良的耐磨损性能3、弹性模量和热膨胀系数与金属相近4、低热导率。

（及对比性能参数如表1）表1 氧化锆陶瓷与普通陶瓷性能参数对比1.氧化锆陶瓷原料纯净的ZrO 2为白色粉末，含有杂质时略带黄色或灰色。

氧化锆有三种晶相，分别为单斜晶相、四方晶相和立方晶相，三者之间的转变关系如下1.1氧化锆粉末的制备常压下纯的氧化锆有三种晶型，低温为单斜晶系，密度 5.65g/cm3， 高温为四方晶系， 密度6.10g/cm3，更高温度下为立方晶系，密度6.27g/cm3，其相互间的转化关系如下：熔体立方四方单斜−−→−−−→−−−→−︒︒︒CC C O O O 271522370211702Zr Zr Zr单斜、四方、立方晶系3种1170 ℃ 2370 ℃ 2715 ℃ m -ZrO 2 ⇔ t -ZrO 2 ⇔ c -ZrO 2 ⇔ liq-ZrO 2 d = 5.65 6.10 6.27 g/cm 3 m -ZrO 2 → t -ZrO 2 T=~1200 ℃ m -ZrO 2 ← t -ZrO 2 T=~1000 ℃ 3~5%的体积膨胀和7~8%的切应变 ↓稳定ZrO 2 ←稳定剂←微裂纹 Y 2O 3，CaO ，MgO et al.天然ZrO2 和用化学法得到的ZrO2 属于单斜晶系。

氧化锆的工艺流程氧化锆是一种重要的陶瓷材料，具有高强度、耐磨损、耐高温等优良特性，因此在工业领域得到了广泛的应用。

其制备工艺流程包括原料准备、混合、成型、烧结等步骤，下面将详细介绍氧化锆的制备工艺流程。

1. 原料准备氧化锆的主要原料是氧化锆粉，通常采用氧化锆矿石经过破碎、磨碎等工艺处理得到。

在原料准备阶段，需要对原料进行质量检验，包括粒度分布、化学成分等指标的检测，以确保原料符合生产要求。

2. 混合将经过质量检验的氧化锆粉与其他添加剂如稳定剂、增塑剂等按一定比例混合均匀。

混合的目的是为了提高氧化锆陶瓷的成型性能和烧结性能，使其具有更好的物理化学性能。

3. 成型混合后的氧化锆粉料通过压制成型设备进行成型，常见的成型方法包括干压成型、注射成型等。

成型过程中需要根据产品的形状和尺寸要求选择合适的成型工艺，以确保成型件的精度和表面光洁度。

4. 烧结成型后的氧化锆坯料需要进行烧结处理，烧结是将坯料在高温下进行结晶生长，使其形成致密的结构。

烧结温度、时间和气氛对氧化锆陶瓷的性能有重要影响，需要根据产品要求进行合理的烧结工艺设计。

5. 后处理烧结后的氧化锆陶瓷制品需要进行后处理工艺，包括表面抛光、清洗、检验等环节。

通过后处理工艺可以提高氧化锆陶瓷制品的表面质量和成品率，确保产品达到客户要求的质量标准。

以上就是氧化锆的制备工艺流程，通过原料准备、混合、成型、烧结和后处理等环节的精心设计和控制，可以制备出具有优良性能的氧化锆陶瓷制品，满足不同工业领域的需求。

在实际生产中，还需要根据具体产品要求和工艺条件进行调整和优化，以提高产品质量和生产效率。
