单相电机电容接线图220V交流单相电机起动方式大概分一下几种:第一种,分相起动式,如图1所示,系由辅助起动绕组来辅助启动,其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机,洗衣机等电机。
第二种,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。
起动绕组不参与运行工作,而电动机以运行绕组线圈继续动作,如图2。
第三种,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机,切割机,木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机,如果电机不能在很短时间内启动成功,那么绕组线圈将会很快烧毁。
电容值:双值电容电机,起动电容容量大,运行电容容量小,耐压一般大于400V。
正反转控制:图4是带正反转开关的接线图,通常这种电机的起动绕组与运行绕组的电阻值是一样的,就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单,不用复杂的转换开关。
图1,图2,图3,正反转控制,只需将1-2线对调或3-4线对调即可完成逆转。
对于图1,图2,图3,的起动与运行绕组的判断,通常起动绕组比运行绕组直流电阻大很多,用万用表可测出。
一般运行绕组直流电阻为几欧姆,而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路(双值电容器)图4 开关控制正反转接线。

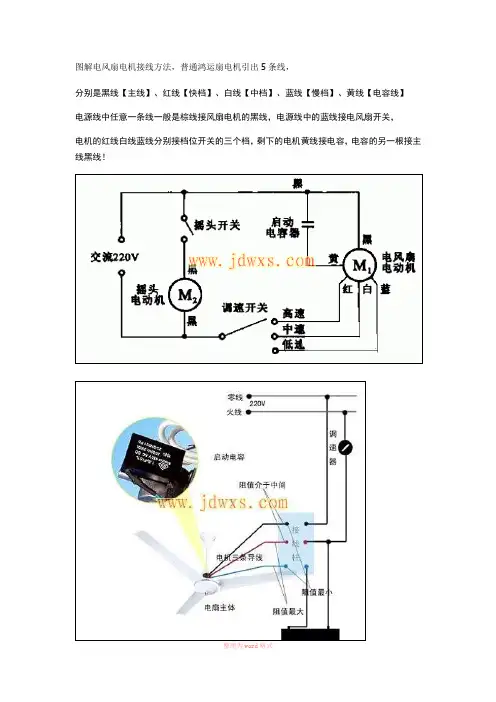

图解电风扇电机接线方法,普通鸿运扇电机引出5条线,
分别是黑线【主线】、红线【快档】、白线【中档】、蓝线【慢档】、黄线【电容线】
电源线中任意一条线一般是棕线接风扇电机的黑线,电源线中的蓝线接电风扇开关,
电机的红线白线蓝线分别接档位开关的三个档,剩下的电机黄线接电容,电容的另一根接主线黑线!
红色接一档,蓝色接二档,白色接三档,黄色接电容黑色接电容另一端和电源另一端,黄绿色接地线.
友情提示:本资料代表个人观点,如有帮助请下载,谢谢您的浏览!。
单相电机正反转的详细接线图在单相电机中,通常主绕组的线径较大,电阻值较小,匝数也较小。
但有些正反转的单相电机并没有主副绕组之分。
其实是这样,主线圈的1(2)接副线圈的2(1),这样就正传。
反过来主线圈的1(2)接副线圈的1(2),这样就反转,以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样,另外还有一种单相电机,工作中需要他正反转,但是采用上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样(只适用于不分主副线圈的电机,各位看清楚了。
如果单相电机两个线圈的外观上,明显不一样,就不能采用此方法,切记切记)顺便说一下,洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的,第二个比较清楚一点,第二个图还可以变形为这样,这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的,单相电机正反转,在KM1的下方红线和粉线互换,或者蓝线和黄线互换,电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头,首先用万用表电阻挡测量三个线头之间的电阻值,电阻最大的两个线头之间并联电容,另一个线头(公共端)接电源的一端。
然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻,阻值稍大的一端接电源的另一端,绝对一次性接正转,若要想改变方向,将接电容一端的电源线改接为另一端即可.三个出线的单相电机主绕组、副绕组容易判断:1、先两两测出三条线的阻值,记住最大值的两条线及其阻值,第三条线就是主、副的连接点;2、分别测出接点与两端的阻值(这两个阻值之和必须等于上述的最大值)。
其中阻值较小的是主绕组,阻值较大的是副绕组。
一般对于单相电容启动交流电机,与电容串联的那个绕组接头就是副绕组。

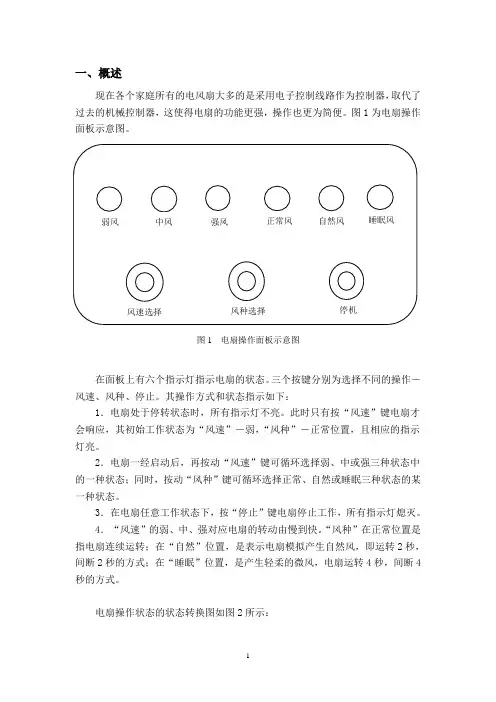

电风扇的开关控制电路原理
电风扇的开关控制电路原理通常是采用三极管开关电路。
其中,三极管接在电风扇的电源控制线上,通过控制三极管的开关状态来实现电风扇的开关控制。
具体电路原理如下:
1. 电源正极连接到电风扇的正极,电源负极连接到电风扇的负极。
2. 一个三极管的基极接到一个控制信号的输出引脚上,发射极接地,集电极连接到电风扇的电源正极。
3. 通过控制信号的输出引脚来控制三极管的开关状态,使其处于导通或截止状态。
4. 当三极管导通时,电流从电源正极流过三极管的集电极,进入电风扇,使其工作。
5. 当三极管截止时,电风扇的电路断开,电风扇停止工作。
通过改变控制信号的输出状态,即改变三极管的开关状态,可以实现电风扇的开关控制。
电风扇原理详解:电路图和电路板详解,电风扇维修技巧总结一、电风扇工作原理及分类电风扇都是电流通过电动机带动叶片产生空气对流加速散热的1. 按自动化程度分类可分为普通电风扇和高档电风扇。
2.按使用电源分类可分为交流电风扇、直流电风扇和交直流电风扇。
3.按电动机的形式分类可分为单相交流罩极式、单相交流电容式及交直流两用的串激式电风扇。
4.按结构特征及用途分类可分为台扇、吊扇、落地扇、排气扇、转页扇等。
二、电风扇的结构及组成1、各种台风扇与落地扇的结构:①风扇电动机;②电风扇叶及前后网罩.常用三页扇,风扇叶直径250—400mm。
③连接头及减速连杆摆头机构.④底座及开关控制机构.遥控冷暖风扇(空调扇):电热送暖风;过水帘送冷风,其工作原理如图:风扇送出冷风的工作原理:在普通风扇基本结构的基础上,在出风口出增加了一个由小电动机带动转动水帘网布,其下部有水箱,风通过水帘会降温,是因为液态水汽化需要汽化热。
能提高湿度当然也是液态水汽化增加了室内的湿度。
有增湿效果。
三、风扇电动机1、电容式风扇电动机:风扇电动机多用4极电容电动机转速在1400转/分以下.启动转矩(0.3-0.5)倍额定转矩,最大转矩(1.1-1.5)倍额定转矩.电动机的技术参数:定子铁芯:长度L、内径d、外径D、铁芯槽数:Z。
定子主绕组:绕组形式、节距Y、导线线径Φ。
绕组接法.副绕组及启动与工作电容:1—1.5uf .采用绕组调速的电动机,还有调速绕组.2.少数小功率风扇也有用2极罩极电动机的,转速在2800转/分以下。
1)单相电容式电动机2)单相异步交流电动机的结构单相异步交流电动机由前端盖、后端盖、轴承、定子铁心、定子绕组、转子、起动元件等部分组成,其结构如图所示。
前、后端盖它是用铸铁、铝合金、薄铁板制作而成。
为了保证安装精度,家用电器中电动机的前、后端盖大部分用薄铁板冲压成型。
轴承微型电动机中的轴承有两种类型:一种是滚珠轴承,另一种是含油轴承,它们共有高强度、耐磨性好,尺寸精度高、稳定性好的优点。

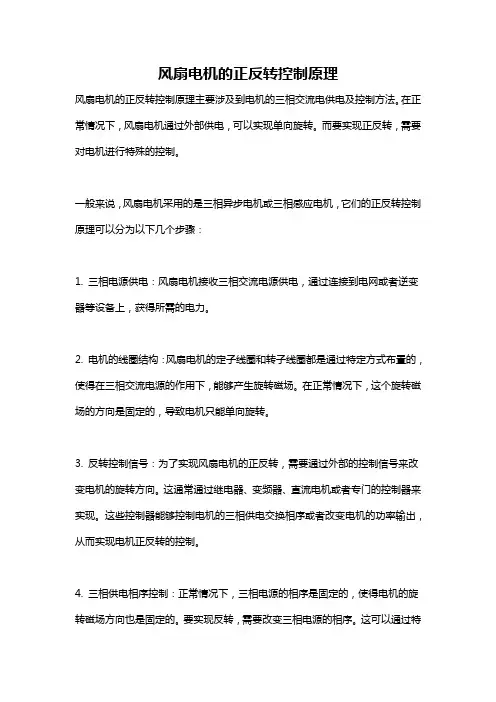

风扇电机的正反转控制原理风扇电机的正反转控制原理主要涉及到电机的三相交流电供电及控制方法。
在正常情况下,风扇电机通过外部供电,可以实现单向旋转。
而要实现正反转,需要对电机进行特殊的控制。
一般来说,风扇电机采用的是三相异步电机或三相感应电机,它们的正反转控制原理可以分为以下几个步骤:1. 三相电源供电:风扇电机接收三相交流电源供电,通过连接到电网或者逆变器等设备上,获得所需的电力。
2. 电机的线圈结构:风扇电机的定子线圈和转子线圈都是通过特定方式布置的,使得在三相交流电源的作用下,能够产生旋转磁场。
在正常情况下,这个旋转磁场的方向是固定的,导致电机只能单向旋转。
3. 反转控制信号:为了实现风扇电机的正反转,需要通过外部的控制信号来改变电机的旋转方向。
这通常通过继电器、变频器、直流电机或者专门的控制器来实现。
这些控制器能够控制电机的三相供电交换相序或者改变电机的功率输出,从而实现电机正反转的控制。
4. 三相供电相序控制:正常情况下,三相电源的相序是固定的,使得电机的旋转磁场方向也是固定的。
要实现反转,需要改变三相电源的相序。
这可以通过特定的电路或控制器来实现,将三相电源的接线顺序改变,就可以改变电机的旋转方向。
5. 变频器控制:另一种控制方法是通过变频器来实现电机的正反转。
变频器能够改变电机供电的频率和电压,从而改变电机的转速和旋转方向。
通过改变变频器的参数和控制信号,可以实现电机的正反转。
在实际应用中,风扇电机的正反转控制可以通过不同的方法来实现,具体取决于电机的类型、控制要求以及所使用的设备和技术水平。
无论采用何种方法,都需要确保控制信号稳定可靠,以保证电机的安全和稳定运行。
总之,风扇电机的正反转控制原理涉及到电机的三相供电和控制信号,通过改变电机的供电相序或者控制电机的功率输出,可以实现电机的正反转。
这需要特定的设备和控制技术来实现,以确保电机能够按需工作,达到预期的控制效果。

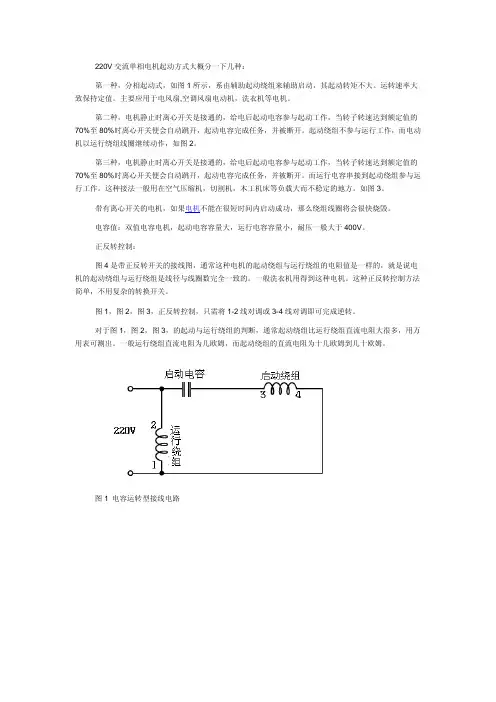

220V交流单相电机起动方式大概分一下几种:第一种,分相起动式,如图1所示,系由辅助起动绕组来辅助启动,其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机,洗衣机等电机。
第二种,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。
起动绕组不参与运行工作,而电动机以运行绕组线圈继续动作,如图2。
第三种,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机,切割机,木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机,如果电机不能在很短时间内启动成功,那么绕组线圈将会很快烧毁。
电容值:双值电容电机,起动电容容量大,运行电容容量小,耐压一般大于400V。
正反转控制:图4是带正反转开关的接线图,通常这种电机的起动绕组与运行绕组的电阻值是一样的,就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单,不用复杂的转换开关。
图1,图2,图3,正反转控制,只需将1-2线对调或3-4线对调即可完成逆转。
对于图1,图2,图3,的起动与运行绕组的判断,通常起动绕组比运行绕组直流电阻大很多,用万用表可测出。
一般运行绕组直流电阻为几欧姆,而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路(双值电容器)图4 开关控制正反转接线。
关于单相电机正反转的详细接线图讲解看到部分吧友对这个感兴趣,所以花了点时间做了几个图,给大家分享,如果有兄弟感觉不错,就麻烦出手顶一下,以便让其他兄弟有机会看到。
其实是这样,主线圈的1(2)接副线圈的2(1),这样就正传,反过来主线圈的1(2)接副线圈的1(2),这样就反转,以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样,另外还有一种单相电机,工作中需要他正反转,但是采用上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样顺便说一下,洗衣机的电机就是不分主副的单相电机第二个图还可以变形为这样,这样也可以实现反转单相电机的画法还有一种哦,再补充一点,5楼的图只适用于不分主副线圈的电机,各位看清楚了。
如果单相电机两个线圈的外观上,明显不一样,就不能采用5楼的方法,切记切记倒顺开关控制的单相电机正反转落地扇电机接线图图做的很漂亮,人也很热心.我没修过电机,我想知道14楼的图上那个调速线圈在下线的时候是怎么做的.是独立于主副绕组的另一组线圈单独下到线槽里,还是和主绕组或副绕组绕在一起的线圈抽的头.是和主绕组或副绕组绕在一起的线圈抽的头这个太专业了,我。
不过我可以和你说点别的,吊扇你拆过吗?他的主副线圈在定子上是按同心园排的,我想说的是。
我在搞维修时,如果发现主线圈其中的冒一个烧了,我就直接跨接,不管这个线圈是顺时针绕的,还是逆时针绕的,主线圈我直接跨接过两个线圈,副线圈也可以适当摘除,电扇还可照常运转,只不过会稍微发热,再多了就没试过了,这样做磁场肯定不均匀了,这个是经过长时间运行验证的,没问题,(当年就靠这个吃饭的,哈哈哈,莫笑,莫拍砖)再说一个,单相电机的磁场本身就不均匀,他不同于三相电机的磁场,三相电机的磁场是一个正旋园,理想的情况(排除损耗、涡流)转子在360度的空间上,得到的力是相同的,而单相电机的磁场是一个类似椭圆的磁场,如果除去启动线圈光说主线圈形成的磁场,在空间上是水平方向的,在90度的地方是有死点的,因为电流交变要过零点的所以单相电机要靠那个电容把电流移相,然后再加给启动线圈,启动线圈产生的磁场也是在空间上是水平方向的,只不过经过电容移相,这个水平方向的力和主线圈产生的力,有一个夹角,(如果理想这个夹角是90度,因为主线圈的刚好在90度的位置是0,电流过零点造成的)这两个力就形成了一个椭圆的旋转磁场,单相电机就有启动力了,电机启动以后,可以去掉启动线圈,因为转子靠惯性可以克服那个死点,综合以上结论,我个人估计,你所说的磁场不均匀的问题,应该可以忽略不记吧打个比方,副绕组是4把线圈,调速绕组有80匝.那这个调速绕组是平均分配到副绕组每把20匝呢,还是都在主绕组4把线圈上的一把上.是在一个线圈上,你可以这样理解,主线圈有四个,拿出头上其中的一个,把这个分成从中间抽出抽头来再串在主线圈与副线圈的中间,就是这个图,我修了很多落地电风扇,感觉他们的线圈是不分主副的,如果电源你接红的,造成的结果是主线圈少了,副线圈多了,你接绿的,主线圈多了,副线圈少了,这是我的感觉,这个道理,就类似三相电机,的延边星三角启动一样谢谢夜雨蓝山,我想知道中间调速部分绕组是嵌在哪个槽内的.象上面的图上那个样子画出来.调速绕组是怎么分配的.我理解你的意思是不是没有单独的调速绕组,通过改变主副绕组的中间点来调速的,那样能否在上面的图上表示出来,呵呵我在上面的图上能看懂,它比较接近实物.来个用接触器控制的,单相电机正反转,在KM1的下方红线和粉线互换,或者蓝线和黄线互换,电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了用灯泡和指针万用表判断三相电机线圈的同名端,也就是首位端首先用万用表量出三个线圈的首位,也就是两端,2把任意两组随意串联(好好理解)3把剩下一组的两根线接指针万用表电压档,(因为指针的内阻小,)4把220v的单相电串一个灯泡(100w左右)后,接你随意串联的那两组线圈的两端,(控制这个电流不要大于电机额定电流的10%)看万用表,指针若果有指示,且在110V左右,那么你串联的那两个线圈的相位关系就是首尾相连如果万用表没有指示,就把那两个串在一起的两个线圈,随便一个线圈的两端,互换一下,再重复3、4步骤如果万用表有了电压指示那么现在红线圈和黄线圈的连接关系是首尾相连,这两个线圈判断完了,做好标记,然后用这两个线圈的其中一个再与蓝线圈串联,用同样的办法把蓝线圈判断一下,就可以了我把这个图画了一下,有个地方不清楚,问一下,电子老兄,是红线速度高啊,还是黄的速度高?红是高档.对电机我有很多不明白的地方,比如42楼的图上,调速的原理,重点是调速绕组的电流走向,高档和低档时电流是相反的.而且是在同一槽内.旋转磁场的原理.再想请教夜雨蓝山,因电源频率并没有改变,同步转速应不变,那调速线圈的调速原理是什么呢.这是一般电机的线圈端头跨接方法,还有一种接法,是这样这种方法也行,但是由一个缺点,就是,相同磁极之间的跨线要经过,不同磁极的端头,由于耐压问题,容易击穿绝缘上面的图是高速档如果变一下型,中速档就成了这样主线圈里串接了粉红线圈,就相当于多了一对磁极,(我的理解是这样的)对于启动线圈来说,有没有,多少都无所喂,甚至再电机启动后,连电容一起摘除(不过启动力矩有影响)这是最慢的档位,接线是这样的,我想这一对黄线圈,串在主线圈里没有增加磁极,电机转速慢了,我认为他的作用是电抗器的作用,使加在主线圈的电压降低,或者说包括那一对粉红线圈也是起一个降压的作用,应该不会有其他的理由了顺便说一下,在印象里好像记得从哪本书里提到过,说是调速线圈其实就是一个电抗器,只是把它做在电机里了,借用定子的硅钢片其结果就像把吊扇的电感调速器,装在吊扇定子里一样,不过,年数太久了,记不清了我的判断倾向于最后一种解释,换句话说,14楼的那个图,把那个调速线圈,看成一个可调电阻,就容易理解了,明确一下,47楼的第二副图,应该是一个2极电机的接法,(不确定请专业人士确认一下)而第一幅是一个4极电机的接法,(这幅图可以肯定)电子兄,给指正一下哦,我对单相电机的掌握就只有这么多了,对于调速的问题,一个观点是,从高档调到中档,就相当于4极电机变成6极电机,转速肯定会慢,另一个观点是,那紫色的一对线圈是起电抗器的作用,给那四个主线圈降压,现在还是下不了结论,谈谈你的观点如何?纠正56接Y形接法,我把U1V1W1短接,剩下3端接380V电源电机能转。
家用电风扇正反转电路
江苏省泗阳县李口中学沈正中
一般家用电风扇生产时,电动机只设计正转,没有正反转的,因为主绕组和副绕组线圈匝数不同,有的线径也不同,所以正反运转的输出功率,转速等工作情况也不相同。
正反转电动机的主绕组和副绕组线圈匝数、线径都是相同的,所以正反运转的输出功率,转速等工作情况也是相相同的。
如果要使家用电风扇的电动机反转,且有原来正常的输出功率和转速,可以把定子反装,接线不变,这时电动机就会反转,如下图所示。
下图为一般家用单速和三速电风扇正反转接线电路。
