模拟电子技术(第二版)高吉祥主编第八章课后练习答案

习 题题1.1 求硅本征半导体在温度为250K 、300K 、350K 时载流子的浓度。

若掺入施主杂质的浓度317d cm 10=N ，分别求出在250K 、300K 、350K 时电子和空穴的浓度。

解：当K 250=T 时，有:38221.123162231i 1i cm 10057.12501087.3)()(go ⨯=⨯⨯⨯=⋅==−−kTkTE ee TA T p T n ，同理，当K 300=T 时，有: 3102i 2i cm 10095.1)()(⨯==T p T n ，当K 350=T 时，有: 3113i 3i cm 10060.3)()(⨯==T p T n ， 当掺入施主杂质后，电子浓度：d N n =，空穴浓度：n n p 2i =，当K 250=T 时，317cm 10=n ,31712i cm 112.010)(==T n p ， 当K 300=T 时，317cm 10=n ,331722i cm 10199.110)(⨯==T n p ， 当K 350=T 时，317cm 10=n ,351732i cm 10364.910)(⨯==T n p 。

题1.2 若硅PN 结的317a cm 10=N ，316d cm 10=N ，求K 300=T 时PN 结的内建电位差。

解：)ln(2i da T n N N U U ⋅⋅=ϕ， 当K 300=T 时，mV 26T =U ，310i cm 1043.1⨯=n ,代入得：76.0)cm 101.43(cm 10cm 10ln V 026.023********=⎥⎦⎤⎢⎣⎡⨯⨯⨯=ϕU V 。

题1.3 已知锗PN 结的反向饱和电流为610−A ，当外加电压为0.2V 、0.36V 及0.4V 时流过PN 结的电流为多少？由计算结果说明伏安特性的特点。

解：根据PN 结方程，流过PN 结的电流)1(TS −⋅=U U eI I ，6S 10−=I A ，26T =U mV ，2.01=U V 时，3S 11019.2)1(T1−⨯=−⋅=U U eI I A ，36.02=U V 时，03.1)1(T2S 2=−⋅=U U e I I A ，4.03=U V 时，8.4)1(T3S 3=−⋅=U U eI I A ，2.04−=U V 时，04=I ，反向截止， 36.05−=U V 时，05=I ，反向截止， 4.06−=U V 时，06=I ，反向截止，由此可见，PN 结外加正向电压时，斜率稍有增加就引起正向电流明显增加。

第八章自我检测题参考答案一、填空题1.图Z8.1所示电路，求⑴变压器二次电压U2=15V；⑵负载电流I L=10mA⑶流过限流电阻的电流I R=24mA；提示：I R=（U C-U O）/R⑷流过稳压二极管的电流为14mA。

12的输出电压为12V，最大输出电流为A。

3.CW317三端可调集成稳压器，能够在V至37V输出范围内提供A的最大输出电流。

二、选择题1.图Z8.2所示电路，若U I上升，则U O(A)→U A（A）→U CE1（C）→U O（B）。

2.PWM开关稳压电源，当电网电压升高时，其调节过程为U O(A)→占空比D（B）→U O(C)。

3.图Z8.3所示电路装接正确的是（b）。

三、图所示电路，写出U O 的表达式，若U Z =6，计算U O 的调节范围。

解：Z P Z P P O U R R R U R R R R R U ⎪⎪⎭⎫ ⎝⎛++=+++=121211 代入数据 U Omin =⎪⎭⎫ ⎝⎛++51.0131U Omax该电路的输出电压调节范围为17.9V ～41.3V 。

四、将图的元器件正确连接起来，组成一个电压可调稳压电源。

解：画出参考接线如下图红线所示。

第八章 习题参考答案图Z8.1所示电路，若负载不变，当电网电压下降时，I R 、I Z 、U R 、U O 分别如何变化？ 解：图Z8.1所示电路，若负载不变，当电网电压下降时，I R ↓，I Z ↓↓，U R ↓，U O ↑。

在电网电压波动范围为±10%的情况下，设计一输出电压为6V ，负载电阻范围为1kΩ至∞的桥式整流电容滤波硅稳压管并联稳压电源。

提示：U I 可按（2～3）U O 经验公式选取。

解：⑴稳压二极管选取U O =6V ，负载变化范围为1kΩ～∞，说明电源最大输出电流I Lmax =U O /R Lmin =6V/1kΩ=6mA I ZM =(2～3) I Lmax =（12～18）mA查附录表A.3，可选2CZ232型稳压二极管，参数为：U Z =6～6.5V ；I Z =10mA ；I ZM =30mA ；r Z ≤10Ω。

M i9习题6
6.1确定图中晶体管其它两个电流的值
I
β=200
(a)(b)β
=100(c)β
=120
图6.1习题6.1图
(a) IC=βIB=200×0.125=25(mA) IE=IB+IC=25.125(mA)
(b) IB=IE/(1+β)=5/(1+100)=49.5(μA) IC=IE－IB=4.95(mA)

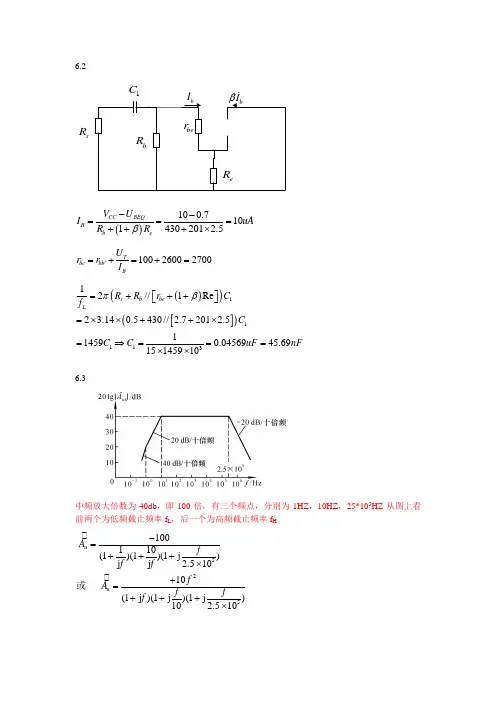

Rb100kΩ
Rb
300kR2k(c)
(+12V)
(a)(b)
图6.13习题6.13电路图
(a)发射结正偏导通
IBQ
50.7
8.57(μA)
1002012
假设处于放大区
ICQIBQ1.71(mA)
UCEQ5ICQ(RcRe)15.56(V)
∴假设错误，三极管处于饱和区。(b)发射结正偏导通
IBQ
120.7
6.5测得某放大电路中晶体三极管各极直流电位如图6.5所示，判断晶体管三极管的类型（NPN或PNP）及三个电极，并分别说明它们是硅管还是锗管。
图6.5习题6.5图
(a) ①-e ②-c ③-b硅NPN (b) ①-b ②-c ③-e锗PNP (c) ①-b ②-e ③-c锗PNP
6.6在工作正常的放大电路中，测得四个晶体管相对于电路公共端的电压如图6.6所示，是判断各晶体管的类型及各管脚对应的电极名称。
1.65
+UUo－
(3) RiRb1//Rb2//[rbe(1)Re1]5.12(k) RoRc2(k)
R//RUIRL'1002//4obcL(4) Au6.04 [r(1)R]UIr(1)R1.891010.2ibbee1bee1

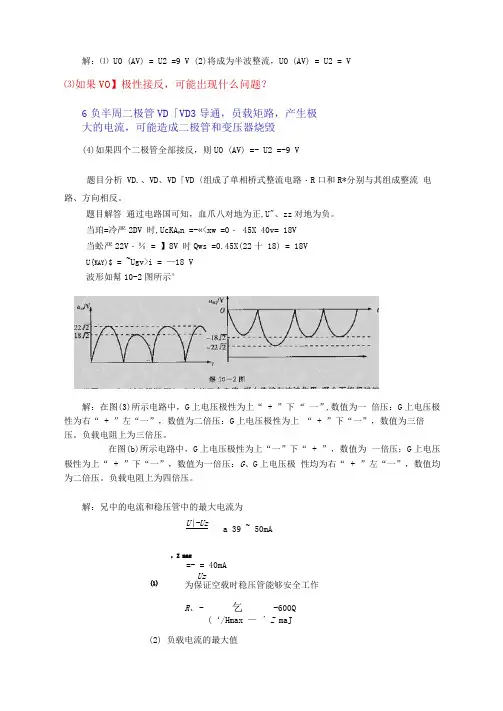

解：⑴ UO (AV) = U2 =9 V (2)将成为半波整流，UO (AV) = U2 = V⑶如果VO 】极性接反，可能岀现什么问题？6负半周二极管VD 「VD3导通，员载矩路，产生极大的电流，可能造成二极管和变压器烧毁(4)如果四个二极管全部接反，则UO (AV) =- U2 =-9 V题目分析 VD.、VD 、VD 「VD 〈组成了单相桥式整流电路・R 口和R*分别与其组成整流 电路、方向相反。

题目解答 通过电路国可知，血爪八对地为正,U"、zz 对地为负。

当珀=冷严2DV 时,UcKA V n =-«<xw =0・ 45X 40v= 18V当蚣严22V ・％ = 】8V 时Qws =0.45X(22十 18) = 18VU{KAY )$ = ~Ugv>i = —18 V波形如幫10-2图所示°解：在图(3)所示电路中，G 上电压极性为上“ + ”下“ 一”,数值为一 倍压：G 上电压极性为右“ + ”左“一”，数值为二倍压：G 上电压极性为上 “ + ”下“一”，数值为三倍压。

负载电阻上为三倍压。

在图(b)所示电路中，G 上电压极性为上“一”下“ + ”，数值为 一倍压；G 上电压极性为上“ + ”下“一”，数值为一倍压：G 、G 上电压极 性均为右“ + ”左“一”，数值均为二倍压。

负载电阻上为四倍压。

解：兄中的电流和稳压管中的最大电流为(1) 为保证空载时稳压管能够安全工作R 、- 乞-600Q(‘/Hmax — ' Z maJ ，Z max(2) 负载电流的最大值U\-Uza 39 ~ 50mA =- = 40mA Uz负载电阻的变化范用^Lmin = = 250Q* Lniax（4 ） T ：的b 、cfc2路； （5）凡短路。

解：（1）整流电路：几〜D 仁滤波电路：G ；调整管：「、T=；基准电压电 路：R 、D'z 、R 、D 二：比较放大电路：A ：取样电路：乩、凡、用。

第8章信号处理电路一、填空题1．有源滤波电路中的集成运放工作在线性区，集成运放的作用是作为放大元件，电路中通常引入一个负反馈。

2．电压比较器中的集成运放工作在非线性区，集成运放的作用是作为开关元件，集成运放一般工作在开环状态。

3. 信号处理电路中，为了在有效信号中抑制50Hz的工频干扰，应该选用带阻滤波器；为了抑制频率高于20MHz的噪声，应该选用低通滤波器。

4. 信号处理电路中，为了保证有效信号为20Hz至200kHz的音频信号，而消除其他频率的干扰及噪声，应该选用带通滤波器；为了抑制频率低于100Hz的信号，应该选用高通滤波器。

二、选择题1. 某一滤波电路，只允许频率低于200Hz或者高于300kHz的信号通过，则该电路是（D ）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器2. 某一滤波电路，能够将频率高于800KHz的信号全部过滤掉，则该电路是（B ）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器3. 某一滤波电路，只有频率在80Hz至120kHz之间的信号才能通过，则该电路是（C ）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器4. 某一滤波电路，能够将频率低于50MHz的信号全部过滤掉，则该电路是（A ）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器三、判断题1、电压比较器的输出只有两种状态:高电平和低电平。

（对）2、在电压比较器中，集成运算放大器常工作在非线性区。

（对）3、在电压比较器中，集成运算放大器常工作在线性区。

（错）4、从电路结构看，电压比较器中的集成运算放大器常处于开环状态。

（对）5、从电路结构看，电压比较器中的集成运算放大器常处于闭环状态。

（错）6、过零比较器的门限电平等于零。

（对）7、单限比较器是指只有一个门限电平的比较器。

（对）8、为了使电压比较器输出状态的转换更加快速，可以在电路中引入正反馈。

（对）9、为了使电压比较器输出状态的转换更加快速，可以在电路中引入负反馈。

8.15 已知三个电压比较器的电压传输特性分别如图 （a）、（b）、（c）所示，它们的输入电压波形均如 图（d）所示，试画出uO1、uO2和uO3的波形。
8.15 已知三个电压比较器的电压传输特性分别如图 （a）、（b）、（c）所示，它们的输入电压波形均如 图（d）所示，试画出uO1、uO2和uO3的波形。
iI
（1）A1工作在线性区（电路引入了负反馈）； A2工作在非线性区（电路仅引入了正反馈）。
8.16 图P8.16所示为光控电路的一部分，它将连续变 化的光电信号转换成离散信号（即不是高电平，就是低 电平），电流 I 随光照的强弱而变化。 （2）试求出表示uO与i关系的传输特性。
iI
uO1＝－iIR1＝－100iI
8.14 试分别求解图P8.14所示各电路的电压传输特性。
uO＝±UZ＝±8V UT＝－3V
图（b）所示电路为
过零比较器
UOL＝－UD＝－0.2V
UOH＝＋UZ＝＋6V
UT＝0V
图（c）所示电路为反相输入的滞回比较器
R R 1 2 u u U u u P O REF N I R R R R 1 2 1 2
（3）定性画出uO和 uO1的波形；
（4）求解振荡频率f和uI的关系式。
2 U 9 00 2 0 0 T . 9 T U u U T 3 T I T 9 2 1 0 u u I I
f u 0 . 91 . 1 u I/ I
9.13
解：在图（a）所示电路中，在信号的正半周，经共射 电路反相，输出级的输入为负半周，因而T2导通，电流 从C4的正端经T2、地、扬声器至C4的负端；在信号的负 半周，经共射电路反相，输出级的输入为正半周，因而 T1导通，电流从＋ VCC经T2、C4、扬声器至地。C2、 R3 起自举作用。

解：（1）根据起振条件
图题 9.1
Rf RW' ＞2R，RW' ＞2 kΩ。故 RW 的下限值为 2kΩ。 （2）振荡频率的最大值和最小值分别为
Rf1
Rf 2
uI
R1
R
R2
A
R3
uO1
A
uO
R4
图题 8.10
解：
uO1
Rf 1 R1
uI
2uI = 6
uO
R2
Rf R2
2
R4 R3 R4
u
O1
20 10 5 20
6
12V
8.13 如图题 8.13 所示电路中，当输入电压 uI 的波形如图（b）所示，当 t＝0 时 uO＝0。试画出输出电压 uO 的波形。
uI R 10k
0.1 F C A
uI /V uO 5
R
0
5 10 15 t / ms
5
图题 8.13
解：输出电压的表达式为 当 uI 为常量时
uO
1 RC
t2 t1
u I dt
uO
(t1
)
uO
1 RC
uI (t2
t1)
uO (t1)
105
1 107
uI (t2
t1 )
uO (t1)
－102 uI (t2 t1) uO (t1)
7.3 试判断图题 7.1 所示电路中图(c)、(d)两个电路的级间反馈各是什么类 型，能够稳定哪一个输出量。
图(c) 电压串联正反馈，不能稳定输出电压或电流。 图(d) 电压串联负反馈，能稳定输出电压。
7.4 试判断图题 7.2 所示各电路的交流反馈组态，并指出能稳定哪一个输出 量。

基础课程教学资料第八章波形的发生和信号的转换自测题一、判断下列说法是否正确，用“√”或“×”表示判断结果。

（1）在图T8.1所示方框图中，若φF＝180°，则只有当φA＝±180°时，电路才能产生正弦波振荡。

（）图T8.1（2）只要电路引入了正反馈，就一定会产生正弦波振荡。

（）（3）凡是振荡电路中的集成运放均工作在线性区。

（）（4）非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。

（）解：（1）√（2）×（3）×（4）×二、改错：改正图T8.2所示各电路中的错误，使电路可能产生正弦波振荡。

要求不能改变放大电路的基本接法（共射、共基、共集）。

图T8.2解：（a）加集电极电阻R c及放大电路输入端的耦合电容。

（b）变压器副边与放大电路之间加耦合电容，改同铭端。

三、试将图T8.3所示电路合理连线，组成RC桥式正弦波振荡电路。

图T8.3解：④、⑤与⑨相连，③与⑧相连，①与⑥相连，②与⑦相连。

如解图T8.3所示。

解图T8.3四、已知图T8.4（a）所示方框图各点的波形如图（b）所示，填写各电路的名称。

电路1为，电路2为，电路3为，电路4为。

图T8.4解：正弦波振荡电路，同相输入过零比较器，反相输入积分运算电路，同相输入滞回比较器。

五、试分别求出图T8.5所示各电路的电压传输特性。

图T8.5解：图（a）所示电路为同相输入的过零比较器；图（b）所示电路为同相输入的滞回比较器，两个阈值电压为±U T＝±0.5 U Z。

两个电路的电压传输特性如解图T8.5所示解图T8.5六、电路如图T8.6所示。

图T8.6（1）分别说明A 1和A 2各构成哪种基本电路；（2）求出u O 1与u O 的关系曲线u O 1＝f （u O ）；（3）求出u O 与u O 1的运算关系式u O ＝f （u O 1）；（4）定性画出u O 1与u O 的波形；（5）说明若要提高振荡频率，则可以改变哪些电路参数，如何改变。

A
B
C
Y2
Y3
0
0
0
0
0
0
0
1
0
1
0
1
0
0
1
0
1
1
1
0
1
0
0
0
1
1
0
1
1
0
1
1
0
1
0
1
1
1
1
1

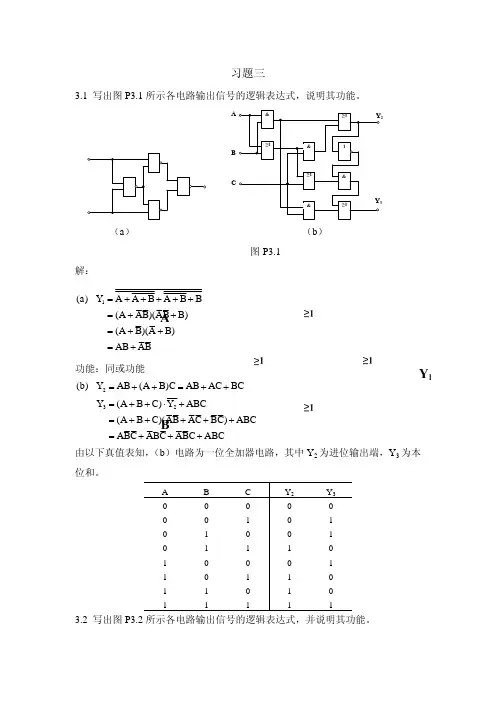

3.2 写出图 P3.2 所示各电路输出信号的逻辑表达式，并说明其功能。
A
B
CO
C
Y1
CO
≥1
Y2
A
=1
B
=1
Y3
C
& ≥1
1 Y4
（a）
图 P3.2
（b）
解：（a）图中采用的是半加器
⎧S = A
⎨ ⎩
CO
(b) Y2 = AB + (A + B)C = AB + AC + BC Y3 = (A + B + C) ⋅ Y2 + ABC = (A + B + C)(AB + AC + BC) + ABC = ABC + ABC + ABC + ABC
由以下真值表知，（b）电路为一位全加器电路，其中 Y2 为进位输出端，Y3 为本 位和。
= =
B3 B2
⊕ ⊕
B2 B1
⎪⎩G0 = B1 ⊕ B0
易知，当 k=1 时，为二进制码与典型格雷码转换电路。
3.5 写出图 P3.5 所示各电路输出信号的逻辑表达式，说明其功能。A0、A1 为控制 信号。

参考文献
01
[1] 童诗白. 模拟电子技术基础(第五版)[M]. 北京: 清华大学 出版, 2018.
02
[2] 何宝祥. 模拟电子技术基础教程[M]. 北京: 人民邮电出版 社, 2017.
03
[3] 谢嘉奎. 电子线路(线性部分)第五版[M]. 北京: 高等教育 出版社, 2015.
THANKS FOR WATCHING
总结词
了解放大电路的直流和交流分析方法，对于分析放大电路的性能至关 重要。
详细描述
直流分析主要是确定静态工作点，而交流分析则是研究放大电路对信 号的放大性能，包括电压放大倍数、输入电阻和输出电阻等。
放大电路的静态分析和动态分析
总结词
静态分析主要关注放大电路的直流工作状态，而 动态分析则关注交流信号的作用。
02 章节内容回顾
放大电路的分类
按功能
电压放大电路、电流放大电路、 功率放大电路
按频率
低频放大电路、高频放大电路、超 高频放大电路、甚高频放大电路
按用途
前置放大电路、功率放大电路、驱 动放大电路等
放大电路的主要性能指标
电压增益
表示放大电路对输入信号的放 大能力，单位为分贝(dB)
输入电阻和输出电阻
模拟电子技术第8章答案
contents
目录
• 引言 • 章节内容回顾 • 重点与难点解析 • 习题答案与解析 • 总结与展望 • 参考文献
01 引言
主题概述
01
模拟电子技术第8章主要介绍了电子器件的噪声和非 线性失真。
02
这一章的内容对于理解电子设备的工作原理和性能 优化至关重要。
03
通过学习这一章，读者可以深入了解电子器件在实 际应用中的限制和挑战。

第1章习题答案1. 判断题：在问题的后面括号中打√或×。

（1）当模拟电路的输入有微小的变化时必然输出端也会有变化。

（√）（2）当模拟电路的输出有微小的变化时必然输入端也会有变化。

（×）（3）线性电路一定是模拟电路。

（√）（4）模拟电路一定是线性电路。

（×）（5）放大器一定是线性电路。

（√）（6）线性电路一定是放大器。

（×）（7）放大器是有源的线性网络。

（√）（8）放大器的增益有可能有不同的量纲。

（√）（9）放大器的零点是指放大器输出为0。

（×）（10）放大器的增益一定是大于1的。

（×）2 填空题：（1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。

（2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。

（3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。

（4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。

（5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。

（6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。

（7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。

（8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。

（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。

（10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带f BW是250KHZ。

3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。

如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。

第八章习题参考答案1. 设图8.58中A 均为理想运算放大器，试求各电路的输出电压。

Ωk 10Ωk 20(a)U o2(b)Ωk 202V(c)U o3图8.58 题1图1．解答：对图（a ），根据运放虚短、虚断的特点可以得到Ω-=Ω-k 1002k 2021o U 进一步可以求得V61o =U 对图（b ），根据运放虚短、虚断的特点可以得到Ω-=Ω-k 20V2k 100V 22o U 进一步可以求得V62o =U 对图（c ），根据运放的虚短、虚断特性容易求得V2o3=U 2. 电路如图8.59所示，集成运放输出电压的最大幅值为14V，U i 为2V 的直流信号，分别求出下列各种情况下的输出电压。

±（1）R 2短路；（2）R 3短路；（3）R 4短路；（4）R 4断路。

o图8.59 题2图2．解答：（1）时可以得到，求得02=R ⎪⎩⎪⎨⎧-==1i3o M 0R U R U U V4o-=U （2）时可以得到03=R ⎪⎩⎪⎨⎧=-=-=M oi 12M V4UU U R R U （3）时支路无电流，放大电路相当于开环应用， 04=R 2R V14o -=U （4）时可以得到∞=4R V 8i 132o -=+-=U R R R U 3. 如图8.60所示电路，设A 为理想集成运算放大器。

（1）写出U o 的表达式；（2）若R f =3k ，R 1=1.5k ，R 2=1k ，稳压管VZ 的稳定电压值U Z =1.5V ，求U o 的值。

ΩΩΩ图8.60 题3图3．解答：（1）图中的集成运算放大器组成了同相比例运算电路，其输出电压表达式为P 1f N 1f o 11U R R U R R U ⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=当稳压管VZ 的稳定电压值时，，输出电压表达式为V 10Z<U Z P U U =Z 1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=当稳压管VZ 的稳定电压值时，，输出电压表达式为V 10Z>U k P U U =k1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=（2），故输出电压表达式为V 10V 5.1Z<=U Z 1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=将，，代入上式得Ω=k 3fR Ω=k 5.11R V 5.1Z =U V5.4V 5.1k 5.1k 31o =⨯⎪⎭⎫ ⎝⎛ΩΩ+=U 4. 如图8.61所示电路中，A 为理想运算放大器，已知R 1=R w =10k ，R 2=20k ，U i =1V ，输出电压的最大值为12V ，试分ΩΩ±别求出当电位器R w 的滑动端移到最上端、中间位置和最小端时的输出电压U o 的值。

第1章 电 阻 电 路1.1 正弦交流电 交流电 1.2 电流 电压 功率 1.3 电压 电流 功率 1.4 幅值 相位 频率 1.5 幅值 相位 频率 1.622 22 1.7 相电压 线电压 220V 380V 1.8 星型 三角形 1.9 31.10 超前 滞后 同相 1.1131.12——1.25 F F T T F F T F F T T F T T1.26 答：（1） 固定电阻器可分为碳膜电阻器、金属氧化膜电阻器、金属膜电阻器、线绕电阻器和贴片式电阻器等。

① 碳膜电阻器：碳膜电阻器以碳膜作为电阻材料，在小圆柱形的陶瓷绝缘基体上，利用浸渍或真空蒸发形成结晶的电阻膜（碳膜）。

电阻值的调整和确定通过在碳膜上刻螺纹槽来实现；② 金属氧化膜电阻器：金属氧化膜电阻器的电感很小，与同样体积的碳膜电阻器相比，其额定负荷大大提高。

但阻值范围小，通常在200Kω以下；③ 金属膜电阻器：金属膜电阻器的工作稳定性高，噪声低，但成本较高，通常在精度要求较高的场合使用；④ 线绕电阻器：线绕电阻器与额定功率相同的薄膜电阻相比，具有体积小的优点 ⑤ 贴片式电阻器：贴片式电阻器的端面利用自动焊接技术，直接焊到线路板上。

这种不需引脚的焊接方法有许多优点，如重量轻、电路板尺寸小、易于实现自动装配等。

（2） 电位器根据电阻体的材料分有：合成碳膜电位器、金属陶瓷电位器、线绕电位器、实心电位器等① 合成碳膜电位器：分辨率高、阻值范围大，滑动噪声大、耐热耐湿性不好； ② 金属陶瓷电位器：具有阻值范围大，体积小和可调精度高（±0.01%）等特点； ③ 线绕式电位器：线绕式电位器属于功率型电阻器，具有噪声低、温度特性好、额定负荷大等特点，主要用于各种低频电路的电压或电流调整；④ 微调电位器：微调电位器一般用于阻值不需频繁调节的场合，通常由专业人员完成调试，用户不可随便调节。

⑤ 贴片式电位器：贴片式电位器的负荷能力较小，一般用于通信、家电等电子产品中。

解: (1) UO （AV ）＝ U2 ＝9 V (2) 将成为半波整流，UO （AV ）＝ U2 ＝ V(4)如果四个二极管全部接反，则UO （AV ）＝－ U2 ＝－9 V解：在图（a ）所示电路中，C 1上电压极性为上“＋”下“－”，数值为一倍压；C 2上电压极性为右“＋”左“－”，数值为二倍压；C 3上电压极性为上“＋”下“－”，数值为三倍压。

负载电阻上为三倍压。

在图（b ）所示电路中，C 1上电压极性为上“－”下“＋”，数值为一倍压；C 2上电压极性为上“＋”下“－”，数值为一倍压；C 3、C 4上电压极性均为右“＋”左“－”，数值均为二倍压。

负载电阻上为四倍压。

解：R 1中的电流和稳压管中的最大电流为mA 40mA 50~39ZMmax 1ZI 1==≈-=ZZ R U P I R U U I（1） 为保证空载时稳压管能够安全工作 Ω=-=600)(max max 12Z R ZI I U R（2） 负载电流的最大值m A 24min 2min 1Lmax =-=Z R R I I I I － 负载电阻的变化范围∞=Ω==Lmin Lmax Lmin 250R I U R Z解：（1）T 1的c 、e 短路； （2）R c 短路； （3）R 2短路； （4）T 2的b 、c 短路； （5）R 1短路。

解：（1）整流电路：D 1～D 4；滤波电路：C 1；调整管：T 1、T 2；基准电压电路：'Z 'D 、R 、R 、D Z ；比较放大电路：A ；取样电路：R 1、R 2、R 3。

（2）为了使电路引入负反馈，集成运放的输入端上为“－”下为“＋”。

（3）输出电压的表达式为Z 3321O Z 32321U R R R R U U R R R R R ⋅++≤≤⋅+++解：因为E C 2'O 2'I 2D 1E D EB I I R I R I R I R I U U ≈≈≈≈≈，，，I C ≈I E ，所以A5.4)1( 'O 12L 'O 12C =⋅+≈⋅≈I R R I I R R I解：（1）设图（b ）中W7805的输出电压为‘O U 。

V3基极连接V1的集电极则为正反馈， 故V3基极应接V2的集
电极， 电路参见图(c)。
第八章 反馈
【例8-6】 已知运放开环电压增益对数幅频特性如图84(b)所示， 用此运放构成放大电路如图(a)所示。 若图中反 馈系数F分别取0.001、 0.01、 0.1， 求图中反馈电阻Rf的值， 并用波特图法判断电路是否稳定工作。 若不稳定， 画出采 用电容补偿后能稳定工作的开环波特图。
频表达式为
f f f 1 j 1 j 1 j f1 f 2 f3 103 f f f 1 j 1 j 1 j 1kHz 10kHz 100kHz A( jf ) AI
点， 其相移为135°， 该水平线以上， 相移均小于135°，
属于稳定工作区。 F=0.1， Rf =9 kΩ， Auf =10， 即图中沿20 dB做水平线，
分别与原开环特性和折线①交于C、 D点， 同理可知， 这
两点相移均大于135°， 不能稳定工作。 引入电容滞后补偿， 相应开环幅频特性如图中折线②所示， 与20 dB水平线交于
“+”， 集电极为“－”， 即V2基极为“－”， 所以V2射极
为“－”， 通过Rf2反馈到V1基极为“－”， 减小净输入信 号， 因此Rf2和R1引入并联电流负反馈。
第八章 反馈
图(a)中Rf1和R3也引入级间反馈， 输入加在V1基极， 反 馈通过Rf1、 R3加在V1射极， 是串联反馈。 Rf1右端接输出 节点， 显然是电压反馈。 V1基极为“+”， V2的集电极为 “+”， 通过Rf1引到V1射极为“+”， 净输入信号Ube=Ub－Ue 减小， 所以Rf1和R3引入串联电压负反馈。

晶体二极管及应用电路1 图（a）和图（b）分别是二极管全波整流电路和桥式整流电路。

假设二极管为理想开关，试分析对于输入信号的正半周和负半周，每支二极管的状态，并画出输出电压O v的波形。

2在T=300K时，某Si管和Ge管的反向饱和电流分别是0.5pA和1μA。

两管按如图所示的方式串联，且电流为1mA。

试用二极管方程估算两管的端电压Si V和Ge V。

图P1-23在T=300K时，利用PN结伏安方程作以下的估算：I=μA，求正向电压为0.1V，0.2V和0.3V时的电流。

（1）若反向饱和电流10S（2）当反向电流达到反向饱和电流的90%时，反向电压为多少？（3）若正反向电压均为0.05V，求正向电流与反向电流比值的绝对值。

1 图（a ）和图（b ）分别是二极管全波整流电路和桥式整流电路。

假设二极管为理想开关，试分析对于输入信号的正半周和负半周，每支二极管的状态，并画出输出电压O v 的波形。

[解]图P1-8输入正半周时，D 1导通，D 2截止。

输入正半周时，D 1D 3导通，D 2D 4截止。

输入负半周时，D 2导通，D 1截止。

输入负半周时，D 2D 4导通，D 1D 3截止。

（a ）（b ）两整流电路0v 波形相同（图P1-8-1）：2 在T=300K 时，某Si 管和Ge 管的反向饱和电流分别是0.5pA 和1μA 。

两管按如图所示的方式串联，且电流为1mA 。

试用二极管方程估算两管的端电压Si V 和Ge V 。

[解]S I I >>，两管已充分导通，故VA 关系为/T V V S I I e =，由此lnT S IV V I =，取26T V =mV （T=300K ）∴10000.026ln0.181Ge V ==V 图P1-29100.026ln 0.5570.5Si V ==V 。

O图P1-8-13在T=300K时，利用PN结伏安方程作以下的估算：（1）若反向饱和电流10SI=μA，求正向电压为0.1V，0.2V和0.3V时的电流。

习 题题8.1 在题图8.1所示的电路中，晶体管T 的50=β，V 7.0BE =U ，()V 5.0sat CE =U ，0CEO =I ，电容1C 对交流可视作短路。

①计算电路可能达到的最大不失真输出功率omax P 。

②此时b R 应调节到什么值？ ③此时电路的效率η是多少？题图8.1解：① 最大不失真输出功率：()[]2sat CE CC cem U V U −= ，∴=⋅=cm cem o 21I U P ()()=−⋅=⋅L 2sat CE CC L 2cem 42121R U V R U ()W 07.2845.012212≈⨯−⋅。

② =CQ I ()=−Lsat CE CC 2R U V A 71875.0825.11=⨯, 7.0CQb BE BQ b CC +⋅=+⋅=βI R U I R V ,()=−=βCQCC b 7.0I V R Ω≈⨯78671875.0503.11。

③ =⋅=CQ CC V I V P W 625.871875.012=⨯，24.0625.807.2V o ===P P η。

题8.2 在题图8.2所示的电路中，已知i u 为正弦电压，Ω=16L R ，要求最大输出功率为10W 。

试在晶体管的饱和压降可以忽略不计的条件下，求出下列各值：①正、负电源CC V 的最小值（取整数）；②根据CC V 的最小值，得出晶体管的CM I 、BR(CEO)U 的最小值；③当输出功率最大（10W ）时，电源的供给功率； ④每个管子的CM P 的最小值；⑤当输出功率最大时的输入电压有效值。

题图8.2 解：① L 2CC omax 2R V P =，162102CC ⨯=V ，≈CC V V 18。

② =>L CC CM R V I A 125.11618=，()=>CC CEO BR 2V U V 36。

③ =≈L 2CC 2R V P V πW 89.12161822=⨯⨯π。
