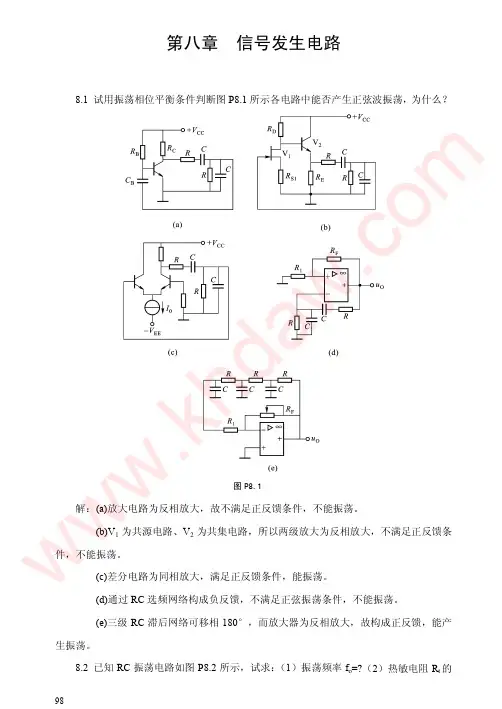

第八章习题参考答案1. 设图8.58中A 均为理想运算放大器,试求各电路的输出电压。
(a)U o2Ωk 10Ωk 20(b)2V(c)U o3图8.58 题1图1. 解答:对图(a ),根据运放虚短、虚断的特点可以得到Ω-=Ω-k 1002k 2021o U 进一步可以求得V 61o =U对图(b ),根据运放虚短、虚断的特点可以得到Ω-=Ω-k 20V2k 100V 22o U 进一步可以求得V 62o =U对图(c ),根据运放的虚短、虚断特性容易求得V 2o3=U2. 电路如图8.59所示,集成运放输出电压的最大幅值为±14V ,U i为2V 的直流信号,分别求出下列各种情况下的输出电压。
(1)R 2短路;(2)R 3短路;(3)R 4短路;(4)R 4断路。
o图8.59 题2图2. 解答:(1)02=R 时可以得到⎪⎩⎪⎨⎧-==1i3o M 0R U R U U ,求得V 4o-=U(2)03=R 时可以得到⎪⎩⎪⎨⎧=-=-=M oi 12M V4UU U R R U(3)04=R 时2R 支路无电流,放大电路相当于开环应用, V 14o -=U (4)∞=4R 时可以得到V 8i 132o -=+-=U R R R U3. 如图8.60所示电路,设A 为理想集成运算放大器。
(1) 写出U o 的表达式;(2)若R f =3k Ω,R 1=1.5k Ω,R 2=1k Ω,稳压管VZ 的稳定电压值U Z =1.5V ,求U o 的值。
图8.60 题3图3.解答:(1)图中的集成运算放大器组成了同相比例运算电路,其输出电压表达式为P 1f N 1f o 11U R R U R R U ⎪⎪⎭⎫⎝⎛+=⎪⎪⎭⎫ ⎝⎛+= 当稳压管VZ 的稳定电压值V 10Z<U 时,Z P U U =,输出电压表达式为Z 1f o 1U R R U ⎪⎪⎭⎫⎝⎛+= 当稳压管VZ 的稳定电压值V 10Z>U 时,k P U U =,输出电压表达式为k 1f o 1U R R U ⎪⎪⎭⎫ ⎝⎛+=(2)V 10V 5.1Z<=U ,故输出电压表达式为Z 1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=将Ω=k 3f R ,Ω=k 5.11R ,V 5.1Z =U 代入上式得V5.4V 5.1k 5.1k 31o =⨯⎪⎭⎫ ⎝⎛ΩΩ+=U4. 如图8.61所示电路中,A 为理想运算放大器,已知R 1=R w =10k Ω,R 2=20k Ω,U i =1V ,输出电压的最大值为±12V ,试分别求出当电位器R w 的滑动端移到最上端、中间位置和最小端时的输出电压U o 的值。
习题八8-1 由三个理想运放组成的电路如图题8-1所示,i u =5t ωsin ,t =0时,积分电容上的电压为零,试画出对应的u 、u 和u 的波形,并在图上标出幅值的大小。
解:本电路由三级运放组成,第一级是反相输入比例放大电路,输入为i u =5t ωsin ,根据反相放大器的工作特性,可得:1o u =21i R u R -=10sin t ω- 其波形如图题解8-1(b )所示。
第二级为过零比较器,信号由反相输入端输入,输出端用稳压管双向限幅,电压为±5V ,故2o u 的波形如图题解8-1(c )所示。
第三级为积分电路,其输入信号2o u 为方波,积分电路的输出3o u 可分段算出:当t =0~0.1s ,2o u =5V 时,0.1s 末的3o u 为3o u =0.12031o u dt R C-⎰ =3650.1100100.510-⨯-⨯⨯⨯=-10V当t =0.1~0.2s ,2o u =-5V 时,0.2s 时的3o u 为3o u =-100.220.131o u dt R C -⎰=-10-3650.1100100.510--⨯⨯⨯⨯=0V因此,可得3o u 的波形如图题解8-1(d )所示。
8-2 试求图题8-2所示振荡电路的振荡频率osc f 和满足振幅起振条件所需f R 的最小值,运放为理想运放。
R f图题解8-1图8.24解:振荡器的震荡频率由RC 串并联连选项频网络确定。
在选频网络中,Ω===K R R R R 5//432,C=0.01F μ,,由此可得Hz RC f osc 3631018.31001.01052121⨯=⨯⨯÷⨯==-ππ放大器有两级构成,增益为14241)(R R R R R R R A f f f =--=•当osc f f =时,31max ==F F 为满足振幅起振条件1>••F A ,则A>3据此可以满足振幅起振条件所需的R 1的最小值,则412R R R f >3,R f >413R R =17.22k Ω R f 的最小值为17.22k Ω8-3 正弦波振荡电路如图8.25所示,已知=4k Ω,2R =5k Ω,p R 在0~5k Ω范围内可调,设运放是理想的,振幅稳定后二极1R 管的动态电阻近似为d r =500Ω,求p R 的阻值。
第8章信号处理电路一、填空题1.有源滤波电路中的集成运放工作在线性区,集成运放的作用是作为放大元件,电路中通常引入一个负反馈。
2.电压比较器中的集成运放工作在非线性区,集成运放的作用是作为开关元件,集成运放一般工作在开环状态。
3. 信号处理电路中,为了在有效信号中抑制50Hz的工频干扰,应该选用带阻滤波器;为了抑制频率高于20MHz的噪声,应该选用低通滤波器。
4. 信号处理电路中,为了保证有效信号为20Hz至200kHz的音频信号,而消除其他频率的干扰及噪声,应该选用带通滤波器;为了抑制频率低于100Hz的信号,应该选用高通滤波器。
二、选择题1. 某一滤波电路,只允许频率低于200Hz或者高于300kHz的信号通过,则该电路是(D )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器2. 某一滤波电路,能够将频率高于800KHz的信号全部过滤掉,则该电路是(B )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器3. 某一滤波电路,只有频率在80Hz至120kHz之间的信号才能通过,则该电路是(C )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器4. 某一滤波电路,能够将频率低于50MHz的信号全部过滤掉,则该电路是(A )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器三、判断题1、电压比较器的输出只有两种状态:高电平和低电平。
(对)2、在电压比较器中,集成运算放大器常工作在非线性区。
(对)3、在电压比较器中,集成运算放大器常工作在线性区。
(错)4、从电路结构看,电压比较器中的集成运算放大器常处于开环状态。
(对)5、从电路结构看,电压比较器中的集成运算放大器常处于闭环状态。
(错)6、过零比较器的门限电平等于零。
(对)7、单限比较器是指只有一个门限电平的比较器。
(对)8、为了使电压比较器输出状态的转换更加快速,可以在电路中引入正反馈。
(对)9、为了使电压比较器输出状态的转换更加快速,可以在电路中引入负反馈。
第八章波形的发生和信号的转换自测题一、判断下列说法是否正确,用“√”或“×”表示判断结果。
(1)在图T8.1所示方框图中,若φF=180°,则只有当φA=±180°时,电路才能产生正弦波振荡。
()图T8.1(2)只要电路引入了正反馈,就一定会产生正弦波振荡。
()(3)凡是振荡电路中的集成运放均工作在线性区。
()(4)非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。
()解:(1)√(2)×(3)×(4)×二、改错:改正图T8.2所示各电路中的错误,使电路可能产生正弦波振荡。
要求不能改变放大电路的基本接法(共射、共基、共集)。
图T8.2解:(a)加集电极电阻R c及放大电路输入端的耦合电容。
(b)变压器副边与放大电路之间加耦合电容,改同铭端。
三、试将图T8.3所示电路合理连线,组成RC桥式正弦波振荡电路。
图T8.3解:④、⑤与⑨相连,③与⑧相连,①与⑥相连,②与⑦相连。
如解图T8.3所示。
解图T8.3四、已知图T8.4(a)所示方框图各点的波形如图(b)所示,填写各电路的名称。
电路1为,电路2为,电路3为,电路4为。
图T8.4解:正弦波振荡电路,同相输入过零比较器,反相输入积分运算电路,同相输入滞回比较器。
五、试分别求出图T8.5所示各电路的电压传输特性。
图T8.5解:图(a)所示电路为同相输入的过零比较器;图(b)所示电路为同相输入的滞回比较器,两个阈值电压为±U T=±0.5U Z。
两个电路的电压传输特性如解图T8.5所示解图T8.5六、电路如图T8.6所示。
图T8.6(1)分别说明A1和A2各构成哪种基本电路;(2)求出u O1与u O的关系曲线u O1=f(u O);(3)求出u O与u O1的运算关系式u O=f(u O1);(4)定性画出u O 1与u O 的波形; (5)说明若要提高振荡频率,则可以改变哪些电路参数,如何改变。
模拟电子技术智慧树知到课后章节答案2023年下齐鲁工业大学齐鲁工业大学第一章测试1.P型半导体是掺入三价元素形成的,多子是自由电子,少子是空穴。
()A:对 B:错答案:错2.在杂质半导体中,多数载流子的浓度取决于()。
A:杂质浓度 B:掺杂工艺 C:本征半导体 D:温度答案:杂质浓度3.PN结正偏时导通,反偏时截止,所以PN结具有单向导电性。
()A:错 B:对答案:对4.稳定二极管稳压时是处于反向偏置状态,而二极管导通时是处于正向偏置状态。
()A:对 B:错答案:对5.空穴电流是由自由电子填补空位形成的。
()A:错 B:对答案:错6.如图所示电路中,设二极管特性理想,则UO为()。
A:-9V B:9V C:-12V D:12V答案:-9V7.如图所示,设二极管的导通电压U D=0.7V,则U O=()V。
A:1.3V B:2V C:-2V D:0.7V答案:1.3V8.PN结正向偏置时,其内电场被()。
A:削弱 B:增强 C:不变 D:不确定答案:削弱9.半导体二极管加正向电压时,有()。
A:电流小电阻大 B:电流大电阻大 C:电流大电阻小 D:电流小电阻小答案:电流大电阻小10.PN结加正向电压时,空间电荷区将变宽。
()A:对 B:错答案:错第二章测试1.某放大电路中的三极管,在工作状态中测得它的管脚电压V a = 1.2V, V b =0.5V,V c= 3.6V,试问该三极管是()型的三极管,该管的集电极是a、b、c中的()。
()A:b B:a C:NPN D:c E:PNP答案:NPN;c2.三极管具有放大作用外部电压条件是发射结正偏,集电结正偏。
()A:对 B:错答案:错3.共射极放大电路的交流输出波形上半周失真时为(),此时应该()偏置电阻。
()A:增大 B:交越失真 C:截止失真 D:减小。
E:饱和失真答案:截止失真;减小。
4.在共射、共集和共基三种放大电路组态中,希望电压放大倍数大、输出电压与输入电压反相,可选用共射组态;希望输入电阻大、输出电压与输入电压同相,可选用共集组态,共基组态的频率响应好。
模拟电子技术知到章节测试答案智慧树2023年最新黑龙江八一农垦大学第一章测试1.在信号分析中,为了简化信号特征参数的提取,通常将信号从时域变换到频域。
()参考答案:对2.信号从来都不是孤立存在的,它总是由某个系统产生又被另外的系统所处理。
()参考答案:对3.信号的放大是最基本的模拟信号处理功能,是通过放大电路来实现的。
()参考答案:对4.对放大电路的动态研究主要是针对电压增益而言的。
()参考答案:错5.信号通过放大电路后产生失真的类型主要是线性失真。
()参考答案:错第二章测试1.理想的集成运算放大器主要特征有()。
参考答案:开环带宽BW趋近于无穷大;开环增益无穷大;输出电压的饱和极限值等于运放的电源电压;输入电阻无穷大,输出电阻为零2.在带有负反馈的运算放大器应用电路中,我们多数认为其输入端的电位相同,这是利用了()。
参考答案:虚短3.在带有负反馈的运算放大器应用电路中,我们认为放大器的输入端不取电流,这是利用了()。
参考答案:虚断4.集成运算放大器是模拟集成电路中应用极为广泛的一种器件,它不仅用于信号的放大、运算、处理、变换、测量、信号的产生和电源电路,而且还可以用于开关电路中。
()参考答案:对5.在图所示电路中,A为理想运放,则电路的输出电压约为()。
参考答案:-2.5V第三章测试1.半导体二极管的重要特性之一是()。
参考答案:单向导电性2.当温度升高时,二极管反向饱和电流将()。
参考答案:增大3.PN结加正向电压时,空间电荷区将()。
参考答案:变窄4.本征半导体温度升高后两种载流子浓度仍然相等。
()参考答案:对5.设图2-9所示电路中二极管D1、D2为理想二极管,判断它们是导通还是截止?()参考答案:D1截止,D2导通第四章测试1.场效应管可分为绝缘栅型场效应管和结型场效应管两种类型。
()参考答案:对2.场效应管的输出伏安特性曲线主要包括哪几个区域()。
参考答案:击穿区;饱和区;可变电阻区;截止区3.增强型场效应管在没有栅源电压的情况下就存在导电沟道。

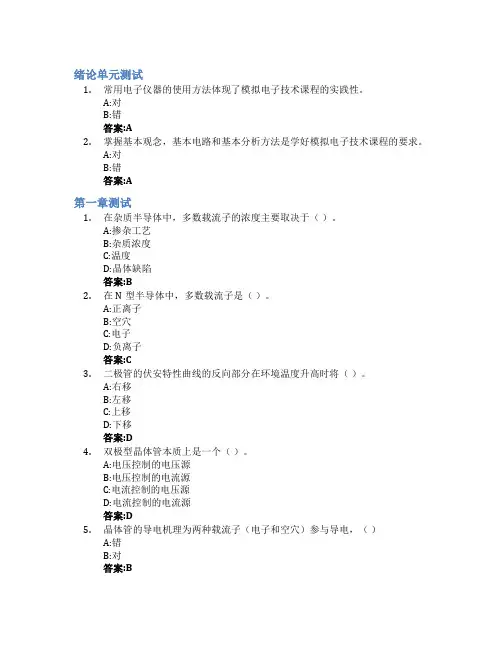

绪论单元测试1.常用电子仪器的使用方法体现了模拟电子技术课程的实践性。
A:对B:错答案:A2.掌握基本观念,基本电路和基本分析方法是学好模拟电子技术课程的要求。
A:对B:错答案:A第一章测试1.在杂质半导体中,多数载流子的浓度主要取决于()。
A:掺杂工艺B:杂质浓度C:温度D:晶体缺陷答案:B2.在N型半导体中,多数载流子是()。
A:正离子B:空穴C:电子D:负离子答案:C3.二极管的伏安特性曲线的反向部分在环境温度升高时将()。
A:右移B:左移C:上移D:下移答案:D4.双极型晶体管本质上是一个()。
A:电压控制的电压源B:电压控制的电流源C:电流控制的电压源D:电流控制的电流源答案:D5.晶体管的导电机理为两种载流子(电子和空穴)参与导电,()A:错B:对答案:B第二章测试1.放大电路的静态是指()。
A:输入交流信号频率不变时的电路状态;B:输入交流信号幅值不变时的电路状态C:输入端开路时的状态D:输入交流信号幅值为0时的电路状态;答案:D2.某放大电路在负载开路时的输出电压为4V,接入3kΩ的负载电阻后,输出电压降为3V,这说明电路的输出电阻为()。
A:3 kΩB:4 kΩC:2 kΩD:1 kΩ答案:D3.工作在放大区的双极型三极管,如果当IB从10μA增大到20μA时,IC从1.1mA变为1.9mA,那么它的β约为()。
A:80B:90C:100D:70答案:A4.放大电路必须加上合适的直流电源才能正常工作。
()A:错B:对答案:B5.晶体管的输入电阻rbe是一个动态电阻,它与静态工作点无关。
()A:错B:对答案:A第三章测试1.场效应管工作时参与导电的是()。
A:多子B:少子C:负离子D:正离子答案:A2.场效应管本质上是一个()。
A:电压控制的电流源B:电压控制的电压源C:电流控制的电流源D:电流控制的电压源答案:A3.下列对场效应管的描述中,不正确的是()。
A:场效应管具有输入电阻高,热稳定性好等优点B:场效应管的两种主要类型是MOSFET和JFETC:场效应管工作时多子、少子均参与导电D:场效应管可以构成共源、共栅、共漏这几种基本类型的放大器答案:C4.场效应管是一种载流子(即多子)参与导电。
第八章习题参考答案1. 设图8.58中A 均为理想运算放大器,试求各电路的输出电压。
Ωk 10Ωk 20(a)U o2(b)Ωk 202V(c)U o3图8.58 题1图1.解答:对图(a ),根据运放虚短、虚断的特点可以得到Ω-=Ω-k 1002k 2021o U 进一步可以求得V61o =U 对图(b ),根据运放虚短、虚断的特点可以得到Ω-=Ω-k 20V2k 100V 22o U 进一步可以求得V62o =U 对图(c ),根据运放的虚短、虚断特性容易求得V2o3=U 2. 电路如图8.59所示,集成运放输出电压的最大幅值为14V,U i 为2V 的直流信号,分别求出下列各种情况下的输出电压。
±(1)R 2短路;(2)R 3短路;(3)R 4短路;(4)R 4断路。
o图8.59 题2图2.解答:(1)时可以得到,求得02=R ⎪⎩⎪⎨⎧-==1i3o M 0R U R U U V4o-=U (2)时可以得到03=R ⎪⎩⎪⎨⎧=-=-=M oi 12M V4UU U R R U (3)时支路无电流,放大电路相当于开环应用, 04=R 2R V14o -=U (4)时可以得到∞=4R V 8i 132o -=+-=U R R R U 3. 如图8.60所示电路,设A 为理想集成运算放大器。
(1)写出U o 的表达式;(2)若R f =3k ,R 1=1.5k ,R 2=1k ,稳压管VZ 的稳定电压值U Z =1.5V ,求U o 的值。
ΩΩΩ图8.60 题3图3.解答:(1)图中的集成运算放大器组成了同相比例运算电路,其输出电压表达式为P 1f N 1f o 11U R R U R R U ⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=当稳压管VZ 的稳定电压值时,,输出电压表达式为V 10Z<U Z P U U =Z 1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=当稳压管VZ 的稳定电压值时,,输出电压表达式为V 10Z>U k P U U =k1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=(2),故输出电压表达式为V 10V 5.1Z<=U Z 1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=将,,代入上式得Ω=k 3fR Ω=k 5.11R V 5.1Z =U V5.4V 5.1k 5.1k 31o =⨯⎪⎭⎫ ⎝⎛ΩΩ+=U 4. 如图8.61所示电路中,A 为理想运算放大器,已知R 1=R w =10k ,R 2=20k ,U i =1V ,输出电压的最大值为12V ,试分ΩΩ±别求出当电位器R w 的滑动端移到最上端、中间位置和最小端时的输出电压U o 的值。
习题8-1 如图8-26所示电路,要求输出电压24V ,电流40mA ,试计算流过二极管的电流。
和二极管承受的最高反向工作电压。
解:V 7.269.0249.0o 2≈==U U mA 202oD ==I IV 5.75222D M ≈=U U8-2 如图8-27所示电路,用四只二极管组成桥式整流电路,在a 、b 两图的端点上接入交流电源和负载,画出接线图。
解: ab 8-3 如图8-28所示电路,改正图中的错误,使其能正常输出直流电压U o 。
解: 如图。
8-4 单相桥式整流电路接成图8-29所示的形式,将会出现什么后果?为什么?试改正。
解:图8-26 习题8-1图2图8-27 习题8-2图ab接负载接负载R图8-28 习题8-3图R变压器副边短路。
因为当u 2为负半周,即b 端为正, a 端为负时,VD 2、VD 1导通,VD 3、VD 4导通。
将VD 1及VD 3正负极换方向。
8-5 在图8-6所示单相桥式整流电路中,试分析产生下列故障时的后果。
(1)VD 1正负极接反。
(2)VD 2击穿。
(3)负载R L 短路。
(4)任一只二极管开路或脱焊。
解:(1)变压器副边短路。
(2)变压器副边短路。
(3)变压器副边短路。
(4)桥式整流电路变半波整流电路。
8-6 如图8-30所示电路,计算U 21= U 22= 24V 时,负载R L1和R L2上输出的电压? 解:U L1= U L2=0.9U 21=21.6V8-7 一桥式整流电容滤波电路,已知变压器二次侧电压频率50Hz ,负载电阻50Ω,要求负载电压为20V ,试选择整流二极管型号,并选择滤波电容。
解:V 7.162.1202.1o 2===U U A 4.0Loo ==R U I A 2.02oD ==I I V 6.2322D M ==U U查半导体手册可以选择2CZ55B ,其最大整流电流为1A ,最高反向工作电压为50V 。
解: (1) UO (AV )= U2 =9 V (2) 将成为半波整流,UO (AV )= U2 = V(4)如果四个二极管全部接反,则UO (AV )=- U2 =-9 V解:在图(a )所示电路中,C 1上电压极性为上“+”下“-”,数值为一倍压;C 2上电压极性为右“+”左“-”,数值为二倍压;C 3上电压极性为上“+”下“-”,数值为三倍压。
负载电阻上为三倍压。
在图(b )所示电路中,C 1上电压极性为上“-”下“+”,数值为一倍压;C 2上电压极性为上“+”下“-”,数值为一倍压;C 3、C 4上电压极性均为右“+”左“-”,数值均为二倍压。
负载电阻上为四倍压。
解:R 1中的电流和稳压管中的最大电流为mA 40mA 50~39ZMmax 1ZI 1==≈-=ZZ R U P I R U U I(1) 为保证空载时稳压管能够安全工作 Ω=-=600)(max max 12Z R ZI I U R(2) 负载电流的最大值m A 24min 2min 1Lmax =-=Z R R I I I I - 负载电阻的变化范围∞=Ω==Lmin Lmax Lmin 250R I U R Z解:(1)T 1的c 、e 短路; (2)R c 短路; (3)R 2短路; (4)T 2的b 、c 短路; (5)R 1短路。
解:(1)整流电路:D 1~D 4;滤波电路:C 1;调整管:T 1、T 2;基准电压电路:'Z 'D 、R 、R 、D Z ;比较放大电路:A ;取样电路:R 1、R 2、R 3。
(2)为了使电路引入负反馈,集成运放的输入端上为“-”下为“+”。
(3)输出电压的表达式为Z 3321O Z 32321U R R R R U U R R R R R ⋅++≤≤⋅+++解:因为E C 2'O 2'I 2D 1E D EB I I R I R I R I R I U U ≈≈≈≈≈,,,I C ≈I E ,所以A5.4)1( 'O 12L 'O 12C =⋅+≈⋅≈I R R I I R R I解:(1)设图(b )中W7805的输出电压为‘O U 。
模拟电子技术(山东联盟)智慧树知到课后章节答案2023年下潍坊学院第一章测试1.如图所示电路是哪种半导体的电路模型。
()A:N型半导体 B:P型半导体 C:本征半导体 D:杂质半导体答案:P型半导体2.当温度降低时,二极管的反向饱和电流将()。
A:增大 B:不变C:无法确定 D:减小答案:减小3.当场效应管的漏极直流电流从2mA变为4mA时,它的低频跨导gm将()。
A:减小 B:增大 C:不变 D:无法确定答案:增大4.一场效应管的符号如下所示,它是()。
A:P沟道增强型 B:P沟道耗尽型 C:N沟道增强型 D:N沟道耗尽型答案:N沟道耗尽型5.时,能够工作在恒流区的场效应管有()。
A:P沟道增强型MOS管 B:N沟道耗尽型MOS管 C:结型场效应管 D:N沟道增强型MOS管答案:N沟道耗尽型MOS管;结型场效应管6.在P型半导体中如果掺入足够量的三价元素,可将其改型为N型半导体。
A:错 B:对答案:对7.本征半导体中自由电子和空穴的浓度主要取决于温度。
()A:错 B:对答案:对8.PN结在无光照、无外加电压时,结电流为零。
()A:对 B:错答案:对9.因为P型半导体的多子是空穴,所以它带正电。
()A:错 B:对答案:错10.三极管放大时,内部两个PN结的偏置状态应为()。
A:发射结正偏,集电结反偏 B:发射结正偏,集电结也正偏 C:发射结反偏,集电结也反偏 D:发射结反偏,集电结正偏答案:发射结正偏,集电结反偏第二章测试1.在放大电路中,输出电流和输出电压都是由有源元件提供的。
A:错 B:对答案:错2.由于放大的对象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都毫无变化。
A:对 B:错答案:错3.在分析放大电路时,应遵循“先动态,后静态”的原则;A:错 B:对答案:错4.放大电路的输出电阻与负载无关。
A:对 B:错答案:对5.下列哪种电路只放大电压不放大电流。
()A:共集 B:两级共射 C:共射D:共基答案:共基6.为使场效应管放大电路能够正常放大,场效应管应该工作在()A:放大区B:饱和区 C:恒流区 D:截止区答案:恒流区7.计算如下电路的电压放大倍数()A:200 B:-200 C:-125 D:125 答案:-2008.对放大电路的最基本的要求是()A:输入电阻大 B:能够放大 C:输出电阻小 D:不失真答案:能够放大;不失真9.典型的静态工作点稳定电路Q点稳定的原因是()A:电源VCC的取值; B:Re的直流负反馈的作用; C:旁路电容的影响;D:U BQ在温度变化时基本不变。
第8章波形的发生和信号的转换自测题一、改错:改正图所示各电路中的错误,使电路可能产生正弦波振荡。
要求不能改变放大电路的基本接法(共射、共基、共集)。
(a) (b)图解:(a)加集电极电阻R c及放大电路输入端的耦合电容。
(b)变压器副边与放大电路之间加耦合电容,改同名端。
二、试将图所示电路合理连线,组成RC桥式正弦波振荡电路。
图解:④、⑤与⑨相连,③与⑧ 相连,①与⑥ 相连,②与⑦相连。
如解图所示。
解图三、已知图(a)所示方框图各点的波形如图(b)所示,填写各电路的名称。
电路1为正弦波振荡电路,电路2为同相输入过零比较器,电路3为反相输入积分运算电路,电路4 为同相输入滞回比较器。
(a)(b)图四、试分别求出图所示各电路的电压传输特性。
(a) (b)图解:图(a)所示电路为同相输入的过零比较器;图(b)所示电路为同相输入的滞回比较器,两个阈值电压为±U T =±U Z。
两个电路的电压传输特性如解图所示。
解图五、电路如图所示。
图(1)分别说明A 1和A 2各构成哪种基本电路; (2)求出u O1与u O 的关系曲线u O1=f (u O ); (3)求出u O 与u O1的运算关系式u O =f (u O1); (4)定性画出u O1与u O 的波形;(5)说明若要提高振荡频率,则可以改变哪些电路参数,如何改变?解:(1)A 1:滞回比较器;A 2:积分运算电路。
(2)根据12111112121()02P O O O O N R R u u u u u u R R R R =⋅+⋅=+==++可得:8T U V ±=±u O1与u O 的关系曲线如解图 (a)所示。
(3) u O 与u O1的运算关系式1211121141()()2000()()O O O O O u u t t u t u t t u t R C=--+=--+ (4) u O1与u O 的波形如解图(b)所示。
绪论单元测试1.工作在放大状态的某NPN晶体管,各电极电位关系为()。
