模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41第5章放大电路的频率响应‥‥‥‥‥‥‥‥50第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74第8章波形的发生和信号的转换‥‥‥‥‥‥90第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确�用“×”和“√”表示判断结果填入空内。
(1)在N型半导体中如果掺入足够量的三价元素�可将其改型为P型半导体。
(√)(2)因为N型半导体的多子是自由电子�所以它带负电。
(×)(3)P N结在无光照、无外加电压时�结电流为零。
(√)(4)处于放大状态的晶体管�集电极电流是多子漂移运动形成的。
(×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压�才能保证R大的特点。
(√)其G S(6)若耗尽型N沟道M O S管的G S U大于零�则其输入电阻会明显变小。
(×)二、选择正确答案填入空内。
(l)P N结加正向电压时�空间电荷区将A。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在C。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时�发射结电压和集电结电压应为B。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4)U G S=0V时�能够工作在恒流区的场效应管有A、C。
A.结型管B.增强型M O S管C.耗尽型M O S管三、写出图T l.3所示各电路的输出电压值�设二极管导通电压U D=0.7V。
图T1.3解�U O1=1.3V,U O2=0V,U O3=-1.3V,U O4=2V,U O5=1.3V,U O6=-2V。

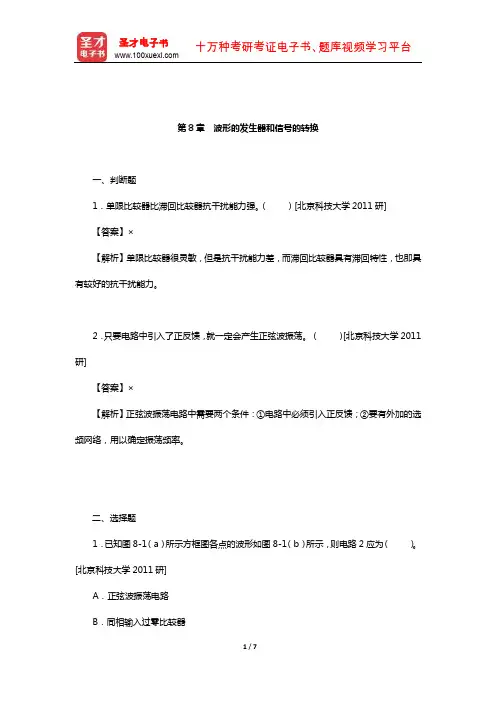

第8章波形的发生器和信号的转换一、判断题1．单限比较器比滞回比较器抗干扰能力强。
（）[北京科技大学2011研]【答案】×【解析】单限比较器很灵敏，但是抗干扰能力差，而滞回比较器具有滞回特性，也即具有较好的抗干扰能力。
2．只要电路中引入了正反馈，就一定会产生正弦波振荡。
（）[北京科技大学2011研]【答案】×【解析】正弦波振荡电路中需要两个条件：①电路中必须引入正反馈；②要有外加的选频网络，用以确定振荡频率。
二、选择题1．已知图8-1（a）所示方框图各点的波形如图8-1（b）所示，则电路2应为（）。
[北京科技大学2011研]A．正弦波振荡电路B．同相输入过零比较器C．反相输入积分运算电路D．同相输入滞回比较器图8-1【答案】B【解析】由U o1的波形对应U o2波形看出，当U o1 ＞0时，U o2 输出高电平，当U o1 ＜0时，U o2 输出低电平，所以电路2是过零比较器，且是同相输入的。
2．构成基本三角波发生电路，应选用( )。
[北京邮电大学2010研]A．窗口比较器B．积分运算电路C．微分运算电路D．滞回比较器【答案】BD【解析】滞回比较器可以产生矩形波，将矩形波进行积分，可以得到线性度比较好的三角波。
三、填空题滞回比较器引入正反馈，可以带来的好处是( )、( )。
[北京邮电大学2010研] 【答案】提高输出电压的转换速度；提高抗干扰能力。
【解析】滞回比较器具有滞回特性，即具有惯性，因而有一定的抗干扰能力。
同时滞回比较器中引入了正反馈，所以加快Uo的转换速度。
二、计算分析题1．设电路如图8-2所示。
R＝10kΩ，C＝0.01μF。
(1)试求振荡器的振荡频率；(2)为保证电路起振，对R f／R i的比值有何要求?(3)试提出稳幅措施。
[浙江大学2004研]图8-2解：该电路为文氏桥路振荡电路，RCf π21=，31=F(1)振荡器的振荡频率为：(2)若要能自激振荡则1>AF ，为保证起振(3)为了进一步改善输出电压幅度的稳定问题，可以在放大电路的负反馈回路里采用非线性元件来自动调整反馈的强弱，以维持输出电压的恒定。
基础课程教学资料第八章波形的发生和信号的转换自测题一、判断下列说法是否正确，用“√”或“×”表示判断结果。
（1）在图T8.1所示方框图中，若φF＝180°，则只有当φA＝±180°时，电路才能产生正弦波振荡。
（）图T8.1（2）只要电路引入了正反馈，就一定会产生正弦波振荡。
（）（3）凡是振荡电路中的集成运放均工作在线性区。
（）（4）非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。
（）解：（1）√（2）×（3）×（4）×二、改错：改正图T8.2所示各电路中的错误，使电路可能产生正弦波振荡。
要求不能改变放大电路的基本接法（共射、共基、共集）。
图T8.2解：（a）加集电极电阻R c及放大电路输入端的耦合电容。
（b）变压器副边与放大电路之间加耦合电容，改同铭端。
三、试将图T8.3所示电路合理连线，组成RC桥式正弦波振荡电路。
图T8.3解：④、⑤与⑨相连，③与⑧相连，①与⑥相连，②与⑦相连。
如解图T8.3所示。
解图T8.3四、已知图T8.4（a）所示方框图各点的波形如图（b）所示，填写各电路的名称。
电路1为，电路2为，电路3为，电路4为。
图T8.4解：正弦波振荡电路，同相输入过零比较器，反相输入积分运算电路，同相输入滞回比较器。
五、试分别求出图T8.5所示各电路的电压传输特性。
图T8.5解：图（a）所示电路为同相输入的过零比较器；图（b）所示电路为同相输入的滞回比较器，两个阈值电压为±U T＝±0.5 U Z。
两个电路的电压传输特性如解图T8.5所示解图T8.5六、电路如图T8.6所示。
图T8.6（1）分别说明A 1和A 2各构成哪种基本电路；（2）求出u O 1与u O 的关系曲线u O 1＝f （u O ）；（3）求出u O 与u O 1的运算关系式u O ＝f （u O 1）；（4）定性画出u O 1与u O 的波形；（5）说明若要提高振荡频率，则可以改变哪些电路参数，如何改变。
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
第8章 波形的发生器和信号的转换8.1 复习笔记一、正弦波振荡电路1．产生正弦波振荡的条件（1）振幅平衡条件：（2）相位平衡条件：（3）起振条件：2．正弦波振荡电路的组成（1）放大电路：保证电路有从起振到动态平衡的过程，使电路获得一定幅值的输出量，实现能量的控制。
（2）选频网络：确定电路的振荡频率，使电路产生单一频率的振荡，即保证电路产生正弦波振荡。
（3）正反馈网络：引入正反馈，使放大电路的输入信号等于反馈信号。
（4）稳幅环节：也是非线性环节，使输出信号幅值稳定。
在不少实用电路中，常将选频网络和正反馈网络“合二而一”，且对于分立元件放大电路，也不再另加稳幅环节，而依靠晶体管特性的非线性来起到稳幅作用。
3．判断电路能否震荡的方法（1）观察电路是否包含了放大电路、选频网络、正反馈网络和稳幅环节四个组成部分。
（2）判断电路是否有合适的静态工作点且动态信号是否能够输入、输出和放大。
（3）判断电路是否满足振荡的相位条件、幅值条件。
3．RC 正弦波振荡电路（1）振荡条件：反馈系数，电压放大倍数。
（2）起振条件：，即。
12f R R （3）振荡频率：。
（4）典型的RC 正弦波振荡电路：文氏电桥正弦波振荡电路，如图8.1所示。
图8.1 RC 文氏电桥正弦波振荡电路4．LC正弦波振荡电路（1）谐振时，回路等效阻抗为纯阻性，阻值最大，值为：其中，为品质因数；为谐振频率。
（2）如图8.2所示，LC并联谐振回路等效阻抗为：图8.2 LC 并联网络（3）变压器反馈式振荡电路的振荡频率为：（4）三点式LC 正弦波振荡器（1MHz 以上频率），典型电路如图8.3所示。
(a)电感三点式振荡器(b)电容三点式振荡器图8.3 典型三点式LC正弦波振荡器①组成原则：与晶体管发射极相联的电抗是相反性质的，不与发射极相联的另一电抗是相同性质的。
②振荡频率：计算振荡频率时，只需分离出LC总回路求谐振频率即可。
电容式：电感式：5．石英晶体振荡器（1）石英晶体等效电路：R、C、L串联后与Co并联，如图8.4所示。
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
模拟电子技术基础第1章 常用半导体器件1.1选择合适答案填入空内。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价 B.四价 C.三价 (2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大 B.不变 C.减小(3)工作在放大区的某三极管，如果当I B 从12 uA 增大到22 uA 时，I C 从l mA 变为2mA ，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流I D 从2mA 变为4mA 时,它的低频跨导g m 将( A ) 。
A.增大；B.不变；C.减小 1.2电路如图P1.2 所示，已知10sin i u t ω=(V )，试画出i u 与o u 的波形。
设二极管导通电压可忽略不计。
图P1.2 解图P1.2解：i u 与o u 的波形如解图Pl.2所示。
1.3电路如图P1.3所示，已知t u i ωsin 5=(V )，二极管导通电压U D =0.7V 。
试画出i u 与o u 的波形图，并标出幅值。
图P1.3 解图P1.31.4电路如图P1.4所示, 二极管导通电压U D =0.7V ,常温下mV U T 26≈，电容C 对交流信号可视为短路；i u 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流()/ 2.6D D I V U R mA =-=其动态电阻:/10D T D r U I ≈=Ω 图P1.4故动态电流的有效值：/1di D I U r mA =≈1.5现有两只稳压管，稳压值分别是6V 和8V ，正向导通电压为0.7V 。
试问： (1)若将它们串联相接，则可得到几种稳压值？各为多少？ (2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得4种：1.4V ；14V ；6.7V ；8.7V 。
(2)并联相接可得2种：0.7V ；6V 。
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
模电-童诗白（第四版）课后题全解模拟电子技术（第四版）童诗白课后习题答案第一章半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、UO1≈1.3V UO2＝0 UO3≈－1.3V UO4≈2V UO5≈2.3V UO6≈－2V 四、UO1＝6V UO2＝5V五、根据PCM＝200mW可得：UCE＝40V时IC＝5mA，UCE＝30V时IC≈6.67mA，UCE＝20V时IC＝10mA，UCE＝10V时IC＝20mA，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、IB?VBB?UBE?26μARbIC?? IB?2.6mAUCE?VCC?ICRC?2VUO＝UCE＝2V。
2、临界饱和时UCES＝UBE＝0.7V，所以IC?IB?Rb?VCC?UCES?2.86mARcIC??28.6μAVBB?UBE?45.4k?IB七、T1：恒流区；T2：夹断区；T3：可变电阻区。
习题1.1（1）A C （2）A （3）C （4）A 1.2不能。
因为二极管的正向电流与其端电压成端电压为1.3V时管子会因电流过大而烧坏。
1.3ui和uo的波形如图所示。
ui/V10Ot指数关系，当uo/V10Ot - 1 -1.4ui和uo的波形如图所示。
ui/V53O-3tuO/V3.7O-3.7t1.5uo的波形如图所示。
uI1/V30.3OtuI2/V30.3OtuO/V3.71Ot1.6ID＝（V－UD）/R＝2.6mA，rD≈UT/ID＝10Ω，Id＝Ui/rD≈1mA。
1.7 （1）两只稳压管串联时可得1.4V、6.7V、8.7V和14V等四种稳压值。
（2）两只稳压管并联时可得0.7V和6V等两种稳压值。
1.8 IZM＝PZM/UZ＝25mA，R＝UZ/IDZ＝0.24～1.2kΩ。
1.9 （1）当UI＝10V时，若UO＝UZ＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。
模拟电子技术基础第四版(童诗白)课后答案第八章第8章波形的发生和信号的转换自测题一、改错：改正图T8.1所示各电路中的错误，使电路可能产生正弦波振荡。
要求不能改变放大电路的基本接法（共射、共基、共集）。
(a) (b)图T8.1解：(a)加集电极电阻R c及放大电路输入端的耦合电容。
(b)变压器副边与放大电路之间加耦合电容，改同名端。
二、试将图T8.2所示电路合理连线，组成RC桥式正弦波振荡电路。
图T8.2解：④、⑤与⑨相连，③与⑧相连，①与⑥相连，②与⑦相连。
如解图T8.2所示。
解图T8.2三、已知图T8.3(a)所示方框图各点的波形如图(b)所示，填写各电路的名称。
电路1为正弦波振荡电路，电路2为同相输入过零比较器，电路3为反相输入积分运算电路，电路4 为同相输入滞回比较器。
(a)(b)图T8.3四、试分别求出图T8.4所示各电路的电压传输特性。
(a) (b)图T8.4解：图(a)所示电路为同相输入的过零比较器；图(b)所示电路为同相输入的滞回比较器，两个阈值电压为±U T =±U Z。
两个电路的电压传输特性如解图T8.5所示。
解图T8.4五、电路如图T8.5所示。
图T8.5(1)分别说明A1和A2各构成哪种基本电路；(2)求出u O1与u O的关系曲线u O1=f(u O)；(3)求出u O 与u O1的运算关系式u O =f (u O1)；(4)定性画出u O1与u O 的波形；(5)说明若要提高振荡频率，则可以改变哪些电路参数，如何改变？解:(1)A 1：滞回比较器；A 2：积分运算电路。
(2)根据12111112121()02P O O O O N R R u u u u u u R R R R =⋅+⋅=+==++ 可得：8T U V ±=±u O1与u O 的关系曲线如解图T8.5 (a)所示。
(3) u O 与u O1的运算关系式1211121141()()2000()()O O O O O u u t t u t u t t u t R C=--+=--+ (4) u O1与u O 的波形如解图T8.5(b)所示。
模拟电子技术基础第1章 常用半导体器件1.1选择合适答案填入空内。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价 B.四价 C.三价 (2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大 B.不变 C.减小(3)工作在放大区的某三极管，如果当I B 从12 uA 增大到22 uA 时，I C 从l mA 变为2mA ，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流I D 从2mA 变为4mA 时,它的低频跨导g m 将( A ) 。
A.增大；B.不变；C.减小 1.2电路如图P1.2 所示，已知10sin i u t ω=(V )，试画出i u 与o u 的波形。
设二极管导通电压可忽略不计。
图P1.2 解图P1.2解：i u 与o u 的波形如解图Pl.2所示。
1.3电路如图P1.3所示，已知t u i ωsin 5=(V )，二极管导通电压U D =0.7V 。
试画出i u 与o u 的波形图，并标出幅值。
图P1.3 解图P1.31.4电路如图P1.4所示, 二极管导通电压U D =0.7V ,常温下mV U T 26≈，电容C 对交流信号可视为短路；u 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流()/ 2.6D D I V U R mA =-=其动态电阻:/10D T D r U I ≈=Ω 图P1.4故动态电流的有效值：/1di D I U r mA =≈1.5现有两只稳压管，稳压值分别是6V 和8V ，正向导通电压为0.7V 。
试问： (1)若将它们串联相接，则可得到几种稳压值？各为多少？ (2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得4种：1.4V ；14V ；6.7V ；8.7V 。
(2)并联相接可得2种：0.7V ；6V 。
GAGGAGAGGAFFFFAFAF第8章 波形的發生和信號的轉換習題8.1判斷下列說法是否正確，用“√”和“×”表示判斷結果。
(1)在圖T8.1所示方框圖中，產生正弦波振蕩的相位條件是A F ϕϕ=。
( × )(2)因為RC 串并聯選頻網絡作為反饋網絡時的0o Fϕ=，單管共集放大電路的0o A ϕ=，滿足正弦波振蕩電路的相位條件πϕϕn A F 2=+，故合理連接它們可以構成正弦波振蕩電路。
( × )(3)在RC 橋式正弦波振蕩電路中，若RC 串并聯選頻網絡中的電阻均為R ，電容均為C ，則其振蕩頻率1/o f RC =。
( × )(4)電路只要滿足1=F A ，就一定會產生正弦波振蕩。
( × ) (5)負反饋放大電路不可能產生自激振蕩。
( × )(6)在LC 正弦波振蕩電路中，不用通用型集成運放作放大電路的原因是其上限截止頻率太低。
( √ )8.2判斷下列說法是否正確，用“√”和“×”表示判斷結果。
(1) 為使電壓比較器的輸出電壓不是高電平就是低電平，就應在其電路中使集成運放不是工作在開環狀態，就是僅僅引入正反饋。
( √ )(2)如果一個滯回比較器的兩個閾值電壓和一個窗口比較器的相同，那么當它們的輸入電壓相同時，它們的輸出電壓波形也相同。
( × )(3)輸入電壓在單調變化的過程中，單限比較器和滯回比較器的輸出電壓均只躍變一次。
( √ )(4)單限比較器比滯回比較器抗干擾能力強，而滯回比較器比單限比較器靈敏度高。
( × )8.3選擇合適答案填入空內。
A.容性B.阻性C.感性(1)LC并聯網絡在諧振時呈( B )；在信號頻率大于諧振頻率時呈( A )；在信號頻率小于諧振頻率時呈( C )。
(2)當信號頻率等于石英晶體的串聯諧振頻率時，石英晶體呈( B )；當信號頻率在石英晶體的串聯諧振頻率和并聯諧振頻率之間時，石英晶體呈 ( C )；其余情況下，石英晶GAGGAGAGGAFFFFAFAFGAGGAGAGGAFFFFAFAF 體呈( A )。
模拟电子技术基础(第四版)习题解答-童诗白(总137页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( × )(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √ )GSU大于零，则其输入电阻会明显变小。
(6)若耗尽型N 沟道MOS 管的GS( × )二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值，设二极管导通电压U D=。
图解：U O1=, U O2=0V, U O3=, U O4=2V, U O5=, UO6=-2V。
四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图所示电路中U O1和U O2各为多少伏。
(a) (b)图34解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图所示，V CC =15V ，=100，U BE =。
第8章波形的发生和信号的转换自测题一、改错：改正图T8.1所示各电路中的错误，使电路可能产生正弦波振荡。
要求不能改变放大电路的基本接法（共射、共基、共集）。
(a) (b)图T8.1解：(a)加集电极电阻R c及放大电路输入端的耦合电容。
(b)变压器副边与放大电路之间加耦合电容，改同名端。
二、试将图T8.2所示电路合理连线，组成RC桥式正弦波振荡电路。
图T8.2解：④、⑤与⑨相连，③与⑧ 相连，①与⑥ 相连，②与⑦相连。
如解图T8.2所示。
解图T8.2三、已知图T8.3(a)所示方框图各点的波形如图(b)所示，填写各电路的名称。
电路1为正弦波振荡电路，电路2为同相输入过零比较器，电路3为反相输入积分运算电路，电路4 为同相输入滞回比较器。
(a)(b)图T8.3四、试分别求出图T8.4所示各电路的电压传输特性。
(a) (b)图T8.4解：图(a)所示电路为同相输入的过零比较器；图(b)所示电路为同相输入的滞回比较器，两个阈值电压为±U T =±U Z 。
两个电路的电压传输特性如解图T8.5所示。
解图T8.4五、电路如图T8.5所示。
图T8.5(1)分别说明A 1和A 2各构成哪种基本电路；(2)求出u O1与u O 的关系曲线u O1=f (u O )；(3)求出u O 与u O1的运算关系式u O =f (u O1)；(4)定性画出u O1与u O 的波形；(5)说明若要提高振荡频率，则可以改变哪些电路参数，如何改变？解:(1)A 1：滞回比较器；A 2：积分运算电路。
(2)根据12111112121()02P O O O O N R R u u u u u u R R R R =⋅+⋅=+==++ 可得：8T U V ±=±u O1与u O 的关系曲线如解图T8.5 (a)所示。
(3) u O 与u O1的运算关系式(4) u O1与u O 的波形如解图T8.5(b)所示。
(5)要提高振荡频率，可以减小R 4 、C 、R l 或增大R 2。
(a) (b)解图T8.5习题8.1判断下列说法是否正确，用“√”和“×”表示判断结果。
(1)在图T8.1所示方框图中，产生正弦波振荡的相位条件是A F ϕϕ=。
( × )(2)因为RC 串并联选频网络作为反馈网络时的0o F ϕ=，单管共集放大电路的0o A ϕ=，满足正弦波振荡电路的相位条件πϕϕn A F 2=+，故合理连接它们可以构成正弦波振荡电路。
( × )(3)在RC 桥式正弦波振荡电路中，若RC 串并联选频网络中的电阻均为R ，电容均为C ，则其振荡频率1/o f RC =。
( × )(4)电路只要满足1=FA &&，就一定会产生正弦波振荡。
( × ) (5)负反馈放大电路不可能产生自激振荡。
( × )(6)在LC 正弦波振荡电路中，不用通用型集成运放作放大电路的原因是其上限截止频率太低。
( √ )8.2判断下列说法是否正确，用“√”和“×”表示判断结果。
(1) 为使电压比较器的输出电压不是高电平就是低电平，就应在其电路中使集成运放不是工作在开环状态，就是仅仅引入正反馈。
( √ )(2)如果一个滞回比较器的两个阈值电压和一个窗口比较器的相同，那么当它们的输入电压相同时，它们的输出电压波形也相同。
( × )(3)输入电压在单调变化的过程中，单限比较器和滞回比较器的输出电压均只跃变一次。
( √ )(4)单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。
( × )8.3选择合适答案填入空内。
A.容性B.阻性C.感性(1)LC 并联网络在谐振时呈( B )；在信号频率大于谐振频率时呈( A )；在信号频率小于谐振频率时呈( C )。
(2)当信号频率等于石英晶体的串联谐振频率时，石英晶体呈( B )；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈 ( C )；其余情况下，石英晶体呈( A )。
(3)信号频率o f f =时，RC 串并联网络呈( B )。
8.4判断图P8.4所示各电路是否可能产生正弦波振荡，简述理由。
设图(b)中C 4容量远大于其它三个电容的容量。
(a) (b)图P 8.4解：图(a)所示电路有可能产生正弦波振荡。
因为共射放大电路输出电压和输入电压反相(180o A ϕ=-)，且图中三级RC 移相电路为超前网络，在信号频率为0到无穷大时相移为＋270o ~0o ，因此存在使相移为＋180o 的频率，即存在满足正弦波振荡相位条件的频率f o ，故可能产生正弦波振荡。
图(b)所示电路有可能产生正弦波振荡。
因为共射放大电路输出电压和输入电压反相(0180A ϕ=-)，且图中三级RC 移相电路为滞后网络，在信号频率为0到无穷大时相移为-270o ~0o ，因此存在使相移为?180o 的频率，即存在满足正弦波振荡相位条件的频率f o ，故可能产生正弦波振荡。
8.5电路如图P8.4所示，试问：(1)若去掉两个电路中的R 2和C 3，则两个电路是否可能产生正弦波振荡？为什么？(2)若在两个电路中再加一级RC 电路，则两个电路是否可能产生正弦波振荡？为什么？解：(1)不能。
因为图(a)所示电路在信号频率为0到无穷大时相移为＋180o ~0o，图(b)所示电路在信号频率为0到无穷大时相移为0o ~?180o ，在相移为±180o 时反馈量为，因而不可能产生正弦波振荡。
(2)可能。
因为存在相移为±180o 的频率，满足正弦波振荡的相位条件，且电路有可能满足幅值条件，因此可能产生正弦波振荡。
8.6电路如图P8.6所示，试求解：(1)R W 的下限值；(2)振荡频率的调节范围。
图P8.6解：(1)根据起振条件''2,2f W W R R R R k +>>Ω 故R w 的下限值为2k Ω。
(2)振荡频率的最大值和最小值分别为 0max 11 1.62f kHz R C π=≈， 0min 1211452()f Hz R R Cπ=≈+。
8.7电路如图P8.7所示，稳压管起稳幅作用，其稳压值为±6V 。
试估算：(1)输出电压不失真情况下的有效值；(2)振荡频率。
解：(1)设输出电压不失真情况下的峰值为U om ，此时13N P om U U U ==由图可知： 1233om om om Z U U U U -== ∴392om Z U U V ==。
图P 8.7 有效值为： 6.362om o U V =≈(2)电路的振荡频率: 19.952o f Hz RCπ=≈ 8.8电路如图P8.8所示。
(1)为使电路产生正弦波振荡，标出集成运放的“+”和“-”；并说明电路是哪种正弦波振荡电路。
(2)若R 1短路，则电路将产生什么现象？(3)若R 1断路，则电路将产生什么现象？(4)若R f 短路，则电路将产生什么现象？(5)若R f 断路，则电路将产生什么现象？解：(1)上“-”下“+ " 。
(2)输出严重失真，几乎为方波。
(3)输出为零。
图P 8.8(4)输出为零。
(5)输出严重失真，几乎为方波。
8.9图P8.9所示电路为正交正弦波振荡电路，它可产生频率相同的正弦信号和余弦信号。
已知稳压管的稳定电压±U Z =±6V ，R l = R 2= R 3 = R 4 = R 5 = R ， C l = C 2 = C 。
图P8.9(1)试分析电路为什么能够满足产生正弦波振荡的条件；(2)求出电路的振荡频率；(3)画出1O u 和2O u 的波形图，要求表示出它们的相位关系，并分别求出它们的峰值。
解：(1)在特定频率下，由A 2组成的积分运算电路的输出电压2O u 超前输入电压1O u 90o ，而由A 1组成的电路的输出电压1O u 滞后输入电压2O u 90o ，因而1O u 和2O u 互为依存条件，即存在f 0满足相位条件。
在参数选择合适时也满足幅值条件，故电路在两个集成运放的输出同时产生正弦和余弦信号。
(2)根据题意列出方程组：或改写为：112P O u u =21O O j RC u u ω⋅=- 解图8.9解方程组，可得：2()2RC ω=，或ω=。
即0f =。
(3)输出电压u 2最大值U 02max =U Z =6V 对方程组中的第三式取模，并将002f ωπ==代入可得12O O u =，故1max 2max 8.5o o U V =≈。
若u O1为正弦波，则u O2为余弦波，如解图8.9所示。
8.10分别标出图P8.10所示各电路中变压器的同名端，使之满足正弦波振荡的相位条件。
(a) (b)(c) (d)图P8.10解：图P8.10所示各电路中变压器的同名端如解图P8.10所示。
(a) (b)(c) (d)解图P8.108.11分别判断图P8.11所示各电路是否可能产生正弦波振荡。
(a) (b)(c) (d)图P8.11解：(a)可能（电容三点式）(b)不能（电感与Re之间的连线应串入隔直电容）(c)不能（①同(b)，②同名端错误。
）(d)可能（电容三点式）8.12改正图P8.11(b)、(c)所示两电路中的错误，使之有可能产生正弦波振荡。
解：应在(b)所示电路电感反馈回路中加耦合电容。
应在(c)所示电路放大电路的输入端（基极）加耦合电容，且将变压器的同名端改为原边的上端和副边的上端为同名端，或它们的下端为同名端。
改正后的电路如解图P8.11(b)、(c) 所示。
(b) (c)解图P8.118.13试分别指出图P8.13所示电路中的选频网络、正反馈网络和负反馈网络，并说明电路是否满足正弦波振荡的条件。
(a) (b)图P8.13解：在图(a)所示电路中，选频网络：C和L；正反馈网络：R3、C2和R w；负反馈网络：C和L。
电路满足正弦波振荡的相位条件。
在图(b)所示电路中，选频网络：C2和L；正反馈网络：C2和L；负反馈网络：R8。
电路满足正弦波振荡的相位条件。
8.14试分别求解图P8.14所示各电路的电压传输特性。
(a) (b)(c) (d)(e)图P8.14解：图(a)所示电路为单限比较器，18O Z u U V =±=±，3T U V =-,其电压传输特性如解图P8.14 (a)所示。
图(b)所示电路为过零比较器，0.2OL D U U V =-=-，6OH Z U U V =+=+，0T U V =。
其电压传输特性如解图P8.14(b)所示。
图(c)所示电路为反相输入的滞回比较器，6O Z u U V =±=±。
