初三物理家庭电路正式版ppt课件

  • 格式：ppt
  • 大小：2.41 MB
  • 文档页数：29

下载文档原格式

  / 29

合集下载

初三物理家庭电路课件正式版

初三物理家庭电路课件正式版
电路设计不合理。
短路故障
电流未经用电器直接回流到电源，导致电 器无法正常工作。原因可能包括接线错误 、绝缘层破损或电器内部短路。
漏电故障
绝缘层破损导致电流泄漏，可能引发触电 事故。原因包括电线老化、潮湿环境或过 电压。
故障排除的方法和步骤
检查负载
逐一检查电器是否正常工作， 判断是否为某个电器故障导致 的问题。
使用合格的电器产品
购买电器产品时，应选择符合国家标准的合 格产品。
定期检查电路和电器设备
定期对家庭电路和电器设备进行检查，确保 其安全可靠。
04
家庭电路的故障排除
故障类型和原因
开路故障
电路中发生断线，电器无法正常工作。原 因可能包括电线断裂、接线端子松动或开
关损坏。
过载故障
电路中电流过大，超过电线的安全载流量 。原因可能是多个大功率电器同时使用或
家庭电路的工作原理
电流的形成
在家庭电路中，电流由电源的正 极出发，经过负载和导线回到电
源的负极。
电流的传输
电流在导线中传输时，会产生电压 降，因此离电源越远，电压越低。
开关的作用
开关用于控制电路的通断，当开关 断开时，电流无法通过，电器无法 工作。
家庭电路的电压和电流
电压
家庭电路的电压通常为220V，但实际使用中可能因线路损耗等原因有所降低 。
结论
通过实验探究，可以深入了解家庭电路的工作原理和组成，掌握电路连接的基本知识和 技能，提高对物理知识的理解和应用能力。同时，实验探究也是培养科学素养和实践能
力的重要途径。
THANKS
感谢观看
导线
总结词
导线是用来传输电流的媒介，由金属线绕在一起组成。
详细描述

新人教版九年级物理全册教学课件19.1 家庭电路 (共82张PPT)

新人教版九年级物理全册教学课件19.1 家庭电路 (共82张PPT)

接地线是为了防止发生漏电而使用电器 金属外壳带电造成的触电事故。
注意
1、家庭电路中开关不能单独作为一个 支路，必须和它控制的用电器串联 后接入电路中。
2、用电器接入电路的顺序： 火线——开关——用电器——零线
√
×
一、进户线
进户线有两条一条叫做零线；一条叫端线 俗称火线； 火线与零线/地线之间的电压为220v， 零线与地线之间的电压为0v；正常情况下 零下不带电
图1—8—7
家庭电路之 ——故障
家庭电路常见故障有两种： 断路、短路
断路（开路）进户零线断路
干路
1全部电路都无法工作; 2只要一条支路接通,测电笔接哪
断
断路
都发光;
进户火线断路
路
支路
1全部电路都无法工作; 2测电笔接哪 都不发光;
断路
只有该支路无接相连
用电器短路
9、插座 并联 在电路中，三脚插头插
入三孔插座后，除了把用电器的用电部位 连入电路外，还把用电器金的属外壳 和
大地 电。
连接起来，这样可以防止人体触
1
1
3
2
2 3
10、家庭电路中的触电事故是人体直接 或间接接触 火线 并与零线或大地 构成 闭合电路造成的。
11、安全电压是 不高于36V ；螺丝 口灯的螺旋外套一定接零 线。
()
B
A、50盏；
B、54盏；
C、56盏；
D、 60盏
55
三、电路连接
请在图中用导线连接一个三孔插座和一盏 带开关的电灯的照明电路． 根据安全用电原则，将如图所示的元件连 入电路．
1、 如图是家庭电路的示意图，请 把该电路连接完整
供
电 电能

《家庭电路》人教版九年级初三物理PPT课件

《家庭电路》人教版九年级初三物理PPT课件
第1节 电流过大的原因
MENTAL HEALTH COUNSELING PPT
讲解人： 时间：2020.5.20
课堂导入
最近几年，我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线 换成更粗的，电能表换成额定最大电流更大的。你知道为什么要这样改造吗？
一、家用电器的总功率对家庭电路的影响
1.演示实验
人教版九年级物理（初中）
第十九章 生活用电
第1节 家庭电路
MENTAL HEALTH COUNSELING PPT
讲解人： 时间：2020.5.20
课堂导入
我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、 洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？
一、家庭电路的组成
3.各部分的作用
（1）电能表 ①作用：测量用电器消耗电能的多少。 ②安装：安装在干路上，总开关之前。 ③读数：前后两次读数之差；红色方框中(最后一 位)是小数。 如图： 3135.7 kw ·h
一、家庭电路的组成
（2）总开关：
（1）作用：：控制整个电路的通断
（2）安装：串联在干路中；闸刀开关安装时，静触头一定 要在上边，切不可
三、保险丝的作用
保持滑动变阻器滑片位置不变，即保持电路中电流不变。在A、B间换上一段较粗的保险丝，
接通电路。观察现象： 现象：保险丝和铜丝均完好，没有断开。 结论：能使细保险丝熔断的电流，不一定能让粗保险丝熔断。 4. 规格：保险丝的规格用额定电流来表示。
熔断电流是额定电流的两倍。 保险丝越粗，额定电流和熔断电流越大。
本堂重点 家庭电路的组成部分及作用。 本堂难点 试电笔的构造和漏电保护器的作用。
课堂练习

初三物理家庭电路.ppt

初三物理家庭电路.ppt

保险丝是怎样保护电路的？
保险丝是用电阻率比较大、熔点比较低 的铅锑合金做成的．
当干路电流过大时，保险丝发热很快， 温度急速上升，到达其熔点时，保险丝
熔断，干路就成为断路，支路上一切电 器都停止工作．
观看关于电能表及保险丝的视频
管式保险丝的图片
（四）插座 接地
各个用电器都是并联在火线与零线之间，我们 就是靠插座将电器并联上去.
家庭电路中的零线一般是接地的，零线 与大地之间不存在电压；但火线与零线 之间存在220V电压.
家庭电路使用的是交流电．
（二）电能表
电能表示用来测量用户在一定时间内消 耗多少电能的装置.
电能表要装在家庭电路的干路上.
电能表的铭牌
电能表上标有“220V，10A”字样是什么 意思？
电能表上的“1500r／kWh”字样表示什 么意思？
家庭电路中的零线一般是接地的，零线 与大地之间不存在电压；但火线与零线 之间存在220V电压.
家庭电路使用的是交流电．
电能表上标有“220V，10A”的字样表示： 额定电压是220V，额定电流是10A，可以用 在最大功率为220V×10A＝2 200W的家庭电 路中
电能表上的“1500r／kWh”字样表示消耗 每千瓦时的电功，电能表转动1 500转.
（四）插座 接地
各个用电器都是并联在火线与零线之间，我们 就是靠插座将电器并联上去.
常见的有两孔插座、三孔插座、插线板等 各种插座、插头、插板图片（点击观看） 冰箱接地防止触电示意视频 （点击观看）
用测电笔会触电吗？
测电笔的原理： 火线与人所站的大地之间存在电压，而
大电阻和氖管的电阻比人体电阻大很多， 所以大部分电压加在了大电阻和氖管上， 使氖管发光 .

部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt

部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt

四、用电原则：
❖不接触低压带电体 ❖不靠近高压带电体
❖（
小结：
❖家庭电路由哪些部分组成？ ❖电能表是测什么的呢？“220V 5A”表示什么 ❖保险丝的材料和作用？ ❖三孔插座的第三个孔是接什么的？ ❖测电笔是用来测什么的？怎样使用？ ❖家庭电路中电流过大的原因是什么? ❖什么叫触电？ ❖触电的形式有哪几种？ ❖用电的原则是什么？
[ 答 ]由于开关接在火线上，当拉开开关切断电 路时，灯座或其他用电器就脱离了火线，这时 人接触灯座或其他用电器就不会触电。
[例2]图①中接线有几处错误？请逐一指出并 加以说明。
[分析]可从闸刀开关和 插座的作用去考虑。
[ 答 ]有两个错误。第一个错误是闸刀开关装倒了。如 果照此装法，拉开闸刀开关，更换熔丝时就势必带电 操作，而且被拉开的闸刀在重力的作用下，可能会落 下接通电路，所以很不安全。正确的装法应该是静触 头在上，动触头在下。第二个错误是将插座串联接在 火线上了，这会影响用电器的正常工作和安全使用。
➢人体直接或间接接触到带电体（家庭电路 中指火线）造成的。
❖当通过人体的电流为8~10毫安时，人手就 很难摆脱带电体
❖当通过人体的电流达到100毫安时，短时间 内人就会窒息致死。
❖人体的安全电压是：不高于36V
二、触电的形式：
火线 零线
我来 帮你！
想救我， 给（我1）穿单上线绝缘鞋 或给我触一电张干燥的木凳吧
[例3]在家庭电路中，电能表总要装在总开关之前，这 是因为______。除了每个用电器安装开关外，还应在 电能表后面加总开关，这是因为______。在家庭电路 中，各照明设备和插座间采用并联，这是为了______。 家庭电路中安装插座的好处是______。
[分析]可从电能表、闸刀开、插座的作用及用电器的工 作条件去考虑。

最新部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt

最新部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt
A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了
9、某人声称自己具有特异功能——不怕电，他把灯泡接在了两 根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这 两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而 瞠目结舌，对此，下列说法不正确的是（ B ）
A、这是伪科学的欺骗行为
进户线
❖ 从变压器上引出的低压供电线路，一根火线， 一根零线，电流从火线流向零线，沿途分别 进入每家每户，称为进户线。
❖ 注意：火线和零线不能直接相连（短路）， 必须在火线和零线之间接入用电器才能相连。 （直接接用电器或通过插座接用电器）
接入顺序
❖ 进户线先接电能表，再接总开关和保护设备， 然后接电灯、插座和其他用电器。
封闭管式熔断器
有关保险丝
思考： ❖家用保险丝是由熔点较 低
的铅锑合金制成的。
❖当有过大的电流通过时，保险丝产生较 多的 热量 ，使它的温度达到 熔点， 保险丝 熔化，自动切断电路，起到保险 作用。
❖保险丝应安装在 干 路上。
b、保险丝材料： 一般由电阻率较大熔点较低的铅锑金属合金 做成的。 c、保险丝选择： 保险丝的电流等于或稍大于电路中正常工作 的电流。
触电的急救
首先切断电源，然后进行抢 救或灭火。
课堂小结
家庭电路的组成
组成：电能表、总开关、保险盒、 插座 和电灯等
保险丝的作用
空气开关——新型的保险装置
生
火线和零线
火线和零线
活
试电笔
用
单线触
电
低压触电 电 双线触电
常 识
触电的类型
高压电弧触电 高压触电
高压跨步电压触电
触电的急救
首先马上切断电源 人工呼吸

新人教版九年级物理全册课件家庭电路24张ppt

新人教版九年级物理全册课件家庭电路24张ppt

中间接地
接用电部分
接
金
属
左零 右火
外 壳
接法：左零右火 三孔插座
思考讨论：
空气开关和漏
漏电保护器
电保护器安装在如 图所示的位置有什 么好处？
某部分电路出现问题时及时 断开，对其他部分互不影响
课堂练习
1、教室里的日光灯正常工作电压为_2_2_0_ V， 消耗的是__电___能，家用电器之间是 _并__联__连 接的。(选填“串联”或“并联”) 开关和用 电器之间是 串联的。1kW·h的电可供“220V 800W”的电饭锅正常工作__1_.2_5__h;某电能表 的盘面上标有“3000R／kW ·h’’的字样,它表 示_每__消__耗_一__度__电__，__铝__盘_要__转__过__3_0_0_0_转____.
使用方法：
笔尖金属体接触被测线，手接触笔尾金属体，氖管亮，则被测线为火线。
氖管发光的是火线。
插座可以接电视、冰箱、洗 衣机等家用电器。
家庭电路的组成
火线 零线
火线 零线
火线 零线
➢电灯及其开关的接 法
灯泡的螺旋套接零线， 开关接火线
火线 零线
有金属外壳的家用电器，外壳一定要接 地。
两孔插座
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.

人教版物理九年级全册 19.1 家庭电路 课件(共15张PPT)

人教版物理九年级全册 19.1 家庭电路 课件(共15张PPT)
不到长城非好汉
相信自己是最棒的！
现代家庭中能离开电吗？
现代家庭生活离不开电，你知道电能是 样进入家庭使各种用电器工作的吗？
第十九章 第１节
家庭电路
学习目标
1.家庭电路有哪些部分组成，能说清楚 各部分的作用。
2.怎样辨别火线和零线？试电笔的使用。
3.了解三线插头的使用与漏电保护器的 作用。
4.激发学生学习-107页，完成学案上 的题。并进行小组合作交流，然后展 示学习成果。
活动二
合作探究 试电笔的结构和使用.
（1）试电笔的结构？怎样使用？ （2）为什么使用试电笔人体不会触电？
正 确
正 确
错
错
误
误
活动三
自学课本107-108页，小组讨论完成 学案上的问题。并进行小组合作交流 ，然后展示学习成果。
例题：接线方式
两孔插座 左零右火
三孔插座 左零右火中接地
火线 零线 接地
课堂小结
1．家庭电路由哪些部分组成?各部分的作用 是什么？
2．怎样辨别火线和零线？了解三线插头的 使用与漏电保护器的作用。
当堂检测：
学生完成学案上的检测题。
作业：
完成动手动脑学物理第2、3、4题。

初三物理家庭电路--正式版ppt课件

初三物理家庭电路--正式版ppt课件
6、下面哪个器材可以测定家用电器消耗的 电能 ( B ) A．电流表 B．电能表 C．试电笔 D．以上三种都可以
25
课堂训练
7、如图所示为张洁同学演示使用测电笔的几种
握笔方法，其中正确的是 ( B )
A．(b)和(c)
B． (a)和(c)
C．(a)和(d)
D．(b)和(d)
26
课堂训练
8、小明同学为了更好地学习，搬进了新书房， 可新书房缺少了一盏用拉线开关控制的照明灯和 一个可插电扇的插座，请在右图中，为小明同学 设计一个完整的电路．
没有失去记忆，我们去寻找生命的湖。走吧，路呵路，飘满了红罂粟。 我不相信，生活是沼泽，我不相信，生命旅途不能一路高歌；我不相信，成长是懦弱， 我不相信，双手握不住执着的绳索。人生一世，草木一秋，我们就跟大树上的叶子一样，早晚会枯黄陨落。树叶虽小但见证了春秋，既目睹了繁花似锦，也目睹 了大树凋零。我们都是很相似的树叶，因为人生就是这样，生老病死是谁都要经过的。 如果你是条船，漂泊就是你的命运，可别靠岸。谁校对时间 谁就会突然 老去 虽生犹死的寂寞让生命都凋零了人总要慢慢成熟，将这个浮华的世界看得更清楚，看穿伪装的真实，看清隐匿的虚假，很多原本相信的事便不再相信。但是， 要相信，这个世界里美好总要多过阴暗，欢乐总要多过苦难，还有很多事，值得你一如既往的相信。人生不能像做菜，把所有的料都准备好了才下锅 卑鄙是卑鄙 者的通行证高尚是高尚者的墓志铭 早上，灿亮的阳光扑进来，他还睡着。我打开窗帘，看窗外那一片平凡而现实的风景。心想，在平凡和现实里，也必有巨大的 美的可能吧。那时我们还年轻。穿过残垣断壁苍松古柏，我们来到山崖上。沐浴着夕阳，心静如水，我们向云雾飘荡的远方眺望。其实啥也看不到，生活的悲欢 离合远在地平线以外，而眺望是一种青春的姿态。 才子当然心里冰雪般的透彻：有些事，只能一个人做。有些关，只能一个人过。有些路啊，只能一个人走。 不必向我诉说春天我的心里并没有秋寒不必向我解释色彩我的眼里自有一片湛我叹世事多变幻世事望我却依然 我和这个世界不熟。 这并非是我逃避的原因。 我 依旧有很多憧憬， 对梦想，对记忆，对失败，对希冀。 我和这个世界不熟。 这并非是我卑微的原因。 我依旧有很多勇敢， 不信输，不信神，不信天，不信地。 我和这个世界不熟。 这并非是我失落的原因。 我依旧有很多高昂， 有存在，有价值，有独特，有意义。说实话离开故乡久了，家的概念变得混乱。有时我在他

新人教版九年级物理全册课件19.1 家庭电路 (共39张PPT)

新人教版九年级物理全册课件19.1 家庭电路 (共39张PPT)

教学重点
家庭电路的组成，辨别火线与零线。
教学难点
火线、零线、保护地线和漏电保护。
家庭灯光装饰
家庭灯光装饰
家庭电路的组成
一、家庭电路的组成
家庭电路是最常见、最基本的实用电 路。前几章我们做电学实验时，通常用 干电池或学生电源等来提供电能，而家 庭照明和家用电器所用的电能是从发电 厂通过输电线送来的。我国家庭电路的 电压是220V。
插入式保险盒
一、家庭电路的组成
现在新建居民楼电路中的 保险装置一般采用空气开关， 空气开关安装在电能表后， 当电路中电流过大时，空气 开关自动断开，切断电路， 俗称跳闸。在找出电流过大 的原因并把问题解决之后， 重新闭合空气开关就可以了。
二、火线和零线
进户线有两条输电线中，一条叫做端线， 俗称火线，另一根叫做零线。零线在入户之 前已经和大地相连。
三、三脚插头和漏电保护器
洗衣机、电冰箱等用电器 的电源插头有三条线，其中 一条接火线（通常标有 “L”），一条接零线（通常 标有“N”），第三条线标着 “E”，它是做什么的？。三、三Fra bibliotek插头和漏电保护器
原来，插头上标着E的导 线和用电器的金属外壳相连， 插座上相应的导线和室外的 大地相连。万一用电器的外 壳和电源火线之间的绝缘损 坏，使外壳带电，电流就会 流入大地，不致对人造成伤 害。
• 10、人的志向通常和他们的能力成正比例。2021/3/172021/3/172021/3/173/17/2021 8:46:40 AM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/172021/3/172021/3/17Mar-2117-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/172021/3/172021/3/17Wednesday, March 17, 2021 • 13、志不立，天下无可成之事。2021/3/172021/3/172021/3/172021/3/173/17/2021

初三物理家庭电路课件

初三物理家庭电路课件
使用合适的工具
使用合适的工具进行操作，不 要使用绝缘皮破损的导线或工 具。
定期检查
定期检查家庭电路，确保线路 和电器设备完好。
教育孩子
教育孩子不要乱动电器和电线 ，避免发生意外。
05
实验与探究
实验一：测量家庭电路的电压和电流
总结词
掌握电压表和电流表的使用方法
详细描述
通过测量家庭电路的电压和电流，学生可以了解电压表 和电流表的使用方法，掌握测量电压和电流的基本操作 。
04
家庭电路的故障排除
常见故障类型和原因分析
灯泡不亮
灯泡损坏、灯座接触不 良、开关损坏、电源故
障等。
电流过大
使用过多用电器、短路 、电源电压过高、保险
丝熔断等。
电压过低
电源电压过低、线路过 长、线路电阻过大等。
漏电现象
电线绝缘层损坏、电器 设备漏电、地线接触不
良等。
故障排除方法和步骤
01
02
03
THANKS
感谢观看
详细描述
通过比较不同类型灯泡在不同电压下的功率和电流，学生 可以探究不同类型灯泡的特性，了解不同类型灯泡的优缺 点和使用场合。
实验三：探究家庭电路的保护设备的作用效果
总结词
了解家庭电路的保护设备
详细描述
通过实验，学生可以了解家庭电路中常见的保护设备， 如熔断器、漏电保护器等，了解它们的作用和工作原理 。
02
家庭电路的工作原理
电源的工作原理
电源的作用
电源是提供电能的装置，它可以将其他形式的能量转换为电能，为电路提供持续的电流。
电源的种类
电源分为直流电源和交流电源两种。家庭电路中通常使用交流电源。
电源的工作原理

新人教版九年级物理第十九章第一节 家庭电路 (共31张PPT)

新人教版九年级物理第十九章第一节 家庭电路 (共31张PPT)
2、用电器和控制它的开关之间是串联 的，且为了安全起见，火线过来先接开 关再接用电器； 3、插座分为两孔插座和三孔插座。
课堂练习
1、家庭电路里的电视机、电冰箱、电 灯等用电器的连接方式是 并 联；开关 和被控制的用电器是 串 联；为了防止 因漏而出现的触电事故，家用洗衣机的外 壳一定要 接 。
地
2、某同学在学习家庭电路时，安装了两盏白
漏电保护器
如果站在地上的人 不小心接触了火线， 电流经过人体流入大 地，这时总开关上的 漏电保护器就会起作 用，它会迅速切断电 路，对人起保护作用。
电灯的连接
开关与被控 制的电灯怎样 连接？灯头里 面的线又怎么 连接呢？
螺口灯泡
插座的连接
卡口灯泡
电灯及其开关的接法
控制电灯 的开关应与 电灯串联， 并且要接在
想想议议
1、 测电笔接触零线时,氖管为什么不发光? 零线与地之间没有电压，不能形成电流。
2、在用试电笔辨别火线零线时,为什么不能让 手碰笔尖的金属体?
笔尖属于导体，相当于手直接接触火线，易 触电。
三线插头和漏电保护器 插座：用来接可移动的用电器，并联在电路中。
这是生活中常见的两孔插座和三孔插座， 两线插头和三线插头。
炽灯和两个插座，如图所示，如果两插座中均连
人家用电器，且将电路中的开关全部闭合，那么
各用电器工作的情况是
( D)
A．甲、乙、丙、丁都正常工作
B．只有乙、丙、丁正常工作
C．只有丙、丁正常工作
D．只有丙正常工作
课堂作业
1.完成本节动手动脑学物理 2.完成本节对应练习
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月8日星期五2022/4/82022/4/82022/4/8 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/82022/4/82022/4/84/8/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/82022/4/8April 8, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。

人教物理九年级全册第十九章第1节 家庭电路(共25张PPT)

人教物理九年级全册第十九章第1节 家庭电路(共25张PPT)

9
使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否则为零线。
试电笔的正确使用！
错误的使用方法
1、手没有触到笔尾金属体，即使笔尖金属体触到火线时， 氖管也不会发光。 2、使用时手一定不能碰到笔尖金属体。
Ø电灯及其开关的接法
控制电 灯的开关 应与电灯 串联，并 且要接在 火线上
的组成一段，找出组成家庭电路的主要部分。哪一位同学说 一下家庭电路由哪几部分组成？
一、家庭电路的组成
插座可以接电视、冰箱、洗衣 机等家用电器。
总开关 安装在干路中，控制室内全部电路的通与断， 更换保险应该拉下总开关。
保险装置 作用：
电路中电流过大时，保险丝熔断， 自动切断电路，起到保护作用。
插入式保险盒
接火线三、Βιβλιοθήκη 线插头和漏电保护器1．三线插头
三孔插座
接线方式
火线
零线 接地
两孔插座
三孔插座
用 没电 有器 接的 地外 壳
15
用 电 器 外 壳 接 地
2．漏电保护器
课堂小结
1．家庭电路由进户线、电能表、总开关、 保险装置、用电器、导线等组成，了解各部分 的作用。
2．用试电笔可以辨别火线和零线，了解三 线插头的使用与漏电保护器的作用。
第十九章
生活用电
第1节 家庭电路
大家经历过吗？

除夕一家人正在看春节晚会的实况转播，一位小品演 员正在演出，眼见得如此精彩，可惜停电了，而邻居家里灯 火辉煌，并传来喝彩声……大家猜想一下，家庭电路里哪一 部分出了故障？应该如何检查呢？
家庭电路的组成和各部分功能 同学们观察电路板上的各元件，同时阅读课本关于家庭电路
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

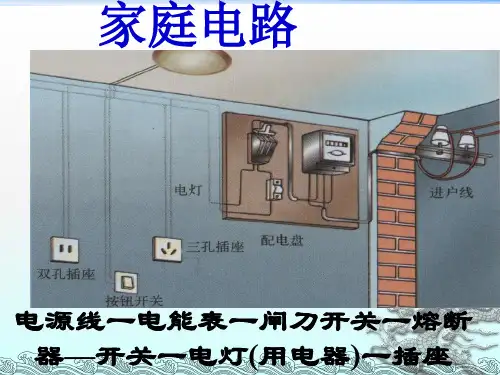

家庭电路
电源线一电能表一闸刀开关一熔断 器—开关一电灯(用电器)一插座 1
一、家庭电路的组成：
。220。V
电 能 表
闸刀开关
保险丝
..
插座
火线 零线
开 关
电灯
2
电 能 表
3
4
管 式 保 险 丝
5
二、电能表
一标有“220V 5A”的电能表能否容纳一个 “220V 1000W ”的电炉使用？还可以接入 一盏200W的电灯吗？
A、使插头的造型更美观
D
B、插入插座中可更稳固
C、有利于识别火线和零线插脚
D、插入插座时，可确保用电器外壳先接地
它比其它两脚稍长一些，插插头时能使家用电器
的金属外壳先接地，拔插头时能使金属外壳后离
开地线，即使家用电器因绝缘不好“漏电”，人
也不会触电
15
小结：1
➢家庭电路中的两根电线，一根叫 零 线， 另一根叫 火 线。火线和零线之间有220V 的电压，零线和地之间 没有电压。
答：零线对地电压是0V，此时没有电流产生， 当然不会使氖管发光。
（3）使用测电笔时，为什么不能用手碰笔尖的金属体?
答：当用手碰笔尖的金属体时，人体两 端就有220V的电压，这时产生的强电 流就会流过人体，发生安全事故。 10
5、元件的连接 电灯与开关串联，开关接在火线上 电灯与电灯并联在火线与零线之间 电灯与插座并联在火线与零线之间 插座与插座并联在火线与零线之间
6、下面哪个器材可以测定家用电器消耗的 电能 ( B ) A．电流表 B．电能表 C．试电笔 D．以上三种都可以
25
课堂训练
7、如图所示为张洁同学演示使用测电笔的几种
握笔方法，其中正确的是 ( B )
A．(b)和(c)
B． (a)和(c)
C．(a)和(d)
D．(b)和(d)
26
课堂训练
8、小明同学为了更好地学习，搬进了新书房， 可新书房缺少了一盏用拉线开关控制的照明灯和 一个可插电扇的插座，请在右图中，为小明同学 设计一个完整的电路．
27
课堂训练
8、小明同学为了更好地学习，搬进了新书房， 可新书房缺少了一盏用拉线开关控制的照明灯和 一个可插电扇的插座，请在右图中，为小明同学 设计一个完整的电路．
28
诗歌是一种忧郁的媒体，而诗人的使命是孤独的。垂下的头颅只是为了让思想扬起，你若有一个不屈的灵魂，脚下就会有一片坚实的土地。 只要春天还在我就不 会悲哀纵使黑夜吞噬了一切太阳还可以重新回来
18
课堂交流与讨论
2、观察三线插头与三线 插座：如图为家庭电路 零线 ，孔3 接 火线 。其中孔4 2 接 零线 ，孔5接火线 。
5 1
3
19
课堂训练
1、在家庭电路中，开关跟它控制的灯 之间应_串__联__联，电风扇、电视机、 插座和电灯之间应_并__联__联。
20
课堂训练
2、家庭电路有两根电线，一根叫 火 线， 一根叫 零 线，它们之间的电压是220V。 为了安全，有的家用电器所用的三孔插座 还有一根地线，正常情况下，零线和地线 之间的电压为 0 V 。所有家用电器 并 联 在电路中，可以保证在正常情况下，每个 家用电器的电压都是220 V，且一个用电器 坏了并不会影响其他用电器的使用。
低压供电电源
火线
用户
220V
接地
零线
16
小结：2
➢低压供电线路先后通过 电能表 闸刀开关 保险盒 接到家庭电路上。
➢家庭电路中各盏灯应 并 联，开关与它所 控制 的电灯应是 串 联，插座与电灯应 是 并 联，保险盒和用电器应 串 联。
17
课堂交流与讨论
1、观察和分析家庭电路连接方式:①家庭电路中干路上 的元件有： 电能表 、 闸刀开关 和__熔_断__器____ 它们接在家庭电路中的先后顺序_不_能__（ “能”或“不 能”）交换。 ②家庭电路中各用电器之间的连接方式是并联 ；插座与 用电器之间的连接方式是 并联 ；开关与所控制的用电 器之间的连接方式是串联 。 ③电能表的作用是 测量家庭电路消耗的总电能 ；总 开关的作用是 控制整个家庭电路的通断 ；熔断器的 作用是电路电流过大时，自动熔断从而保护电路 。
21
课堂训练
3、用 测电笔 可辨别火线和零线，使用时 手一定要接触笔尾的 金属体 ，笔尖接 触 电线 。如果氖管发光，表明接触的 是 火线 ；如果氖管不发光，表明接触的 是 零线 。
22
课堂训练
4、下列说法中正确的是
(C)
A、闸刀开关安装在电能表之前，目的是控
制整个家庭电路
B、电能表安装在进户线之后，用来直接测
7
（2）测电笔工作原理
8
测电笔
测电笔是用来辨别 火 线 和 零 线的，手应该接触 笔尾的 金属体 ，笔尖接触
一根电线，如果氖管发光，
表示接触的是 火 线,否则 是 零 线。
9
（1）测电笔中为什么要串联一个高电 阻?
答：只有当串联一个高电阻时，通过人 体的电流会非常小，人体才是安全的。
（2）测电笔测零线时为什么氖管不发光?
只要生命还在我就不会悲哀纵使陷身茫茫沙漠还有希望的绿洲存在只要明天还在我就不会悲哀冬雪终会悄悄融化春雷定将滚滚而来 我和这个世界不熟。 这并非 是我安静的原因。 我依旧有很多问题， 问南方，问故里，问希望，问距离。我和这个世界不熟。 这并非是我绝望的原因。 我依旧有很多热情， 给分开，给死亡， 给昨天，给安寂。 我和这个世界不熟。 这并非是我虚假的原因。 我依旧有很多真诚， 离不开，放不下，活下去，爱得起。 我和这个世界不熟。 这并非是我孤 寂的原因。 我依旧有很多诉求， 需慰藉，待分享，惹心烦，告诉你。 我和这个世界不熟。 这并非是我冷漠的原因。 我依旧有很多动情， 为时间，为白为天黑， 畏天命。那时我们有梦，一切都是命运，一切都是烟云一切都是没有结局的开始，一切都是稍纵即逝的追寻，一切欢乐都没有微笑，一切苦难都没有泪痕，一切 语言都是重复，一切交往都是初逢，一切爱情都在心里，一切往事都在梦中，一切希望都带着注释，一切信仰都带着呻吟，一切爆发都有片刻的宁静，一切死亡 都有冗长的回声。 走吧，落叶吹进深谷，歌声却没有归宿。走吧，冰上的月光，已从河面上溢出。走吧，眼睛望着同一片天空，心敲击着暮色的鼓。走吧，我们
答：可以。因为P大=U I =220V× 5A = 1100W 1100W > 1000W，所以可以接入。
不可以。因为P总=1000W + 200W =1200W
1200W > 1100W,所以超出电能表的最大
功率，会把电能表烧坏。
6
三、测电笔的使用
注意事项
1、手一定接触笔尾金属体
2、手绝不接触笔尖金属体 3、一般说来，氖管发光时接触的 是火线，氖管不发光接触的是零线
量家庭用的电功率
C、家庭照明电灯和插座并联在家庭电路上
D、电灯与控制它的开关并联
23
课堂训练
5、在家庭电路中从输入电线起，连接的顺 序应该是 ( D) A．总开关、电能表、保险盒、插座 B．总开关、电能表、插座、保险盒 C．电能表、总开关、插座、保险盒 D．电能表、总开关、保险盒、插座
24
课堂训练
11
三、三线插头与三线插座
12
二、三线插头与三线插座
三线----左零右火中接地 两线----左零右火
13
三、测电笔的使用
14
（09义乌）洗衣机、电冰箱、电脑等许多家用电器均使用 三脚插头与电源插座连接，如图所示。细心观察可以发现， 三脚插头中与用电器金属外壳连接的那个插脚比另外两个 插脚要稍长。这样的设计主要考虑下列哪一因素
