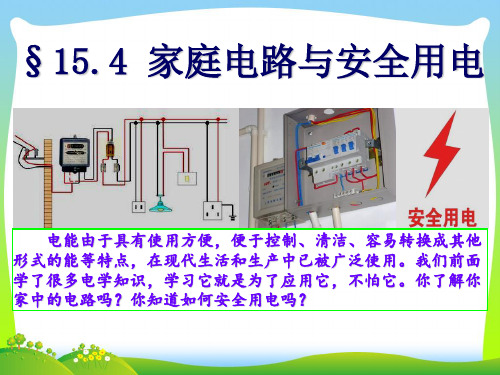

苏科版初中物理九下15.4《家庭电路与安全用电》PPT课件2

  • 格式：ppt
  • 大小：5.44 MB
  • 文档页数：36

下载文档原格式

  / 36

合集下载

苏科版九年级物理下册——15.4 家庭电路与安全用电 课时2(共22张)

苏科版九年级物理下册——15.4 家庭电路与安全用电 课时2(共22张)
短路
家庭电路中造成短路的情况有： 1.连接电路时，误将火线和零线直接连通； 2.电线和用电器的绝缘皮破损或老化导致火 线和零线直接连通等
设备安全
思考：家庭电路中哪些情况下会导致电路中的电流 过大？
电路总功率过大（超负荷运行）
设备安全
思考：生活中是如何防止电路中电流过大的呢？
阅读书本23页内容，了解常见的两种断路器：“漏电保护器”“空气开关” 设备安全
小华家电热毯内的电阻丝断了，他爸爸将电阻丝的 两个断头接上后继续使用，在使用中发现接头处的 电热毯被烧焦了．交流讨论，尝试利用焦耳定律解 释该处的电热毯被烧焦的原因．
信息快递： 除了短路、超负荷运行会引起安全事故外线路连接处接触不良，该处电阻 会变大，造成局部过热，也会引起火灾.
将电阻丝的两个断头接上后，接头处是两根导线相切，由于接触的部位很少， 很细，电阻较大．根据焦耳定律公式Q=I2Rt知，在电流、通电时间相同的情 况下，该处电阻大，产生的热量多，温度高，因此接头处容易烧焦．
外加电压和人体电阻
人体电阻由人体组织的导电 能力和皮肤的干燥程度决定
人体安全电压一般不高于36V
人身安全
【触电】
【类型】 ①单线触电
②双线触电
只接触火线
同时接触火线和零线
【成因】家庭电路中发生触电事故都是直接或 间接接触到火线造成的
人身安全
高压危险，请勿靠近
高压触电的两种形式
高
高
压
压
电
跨
弧
步
触
触
思考：生活中是如何防止电路中电流过大的呢？
设备安全
设备安全
熔断器——了解熔丝
完成书本“读一读”及“信息快递”，回答下列问题：

苏科初中物理九下《15.4家庭电路与安全用电》PPT课件

苏科初中物理九下《15.4家庭电路与安全用电》PPT课件
更大的保险丝即可; ③对于高压带电体,只要我们不去接触它,就可以避免触电事故; ④我国家庭电路中的电压为36V.
6、触电急救
安全用电
该怎么办呢？
1.应当赶快切断电源，或者用干燥的木棍、竹竿将电线跳开， 使被触电的人迅速脱离电源。 2.必要时进行人工呼吸，同时打120通知医务人员抢救。
1.家庭电路的组成、连接及各部 分的作用。 2.了解安全用电的常识。
附录 典型例题解析
【例1】用笔画线表示导线，把如图2所示的引出线a、b、c、 d、e 、f正确连入电路.
我能行
5.白炽灯灯丝是用_钨__制成，当电流通过灯丝时， 灯丝是白__炽__状态，发出很亮的光，此时电能转化 为_内_能和_光__能.
6.对安全用电必须做到“两不”，即不接触 __低__压__的带电体，不靠近_高__压__带电体。
课时训练
7.如图4所示，闭合开关S后，发现电灯L不亮，且熔丝没有熔断， 某同学用测电笔测 试灯头的两根线C、D，发现这两处都使测 电笔发光，再用测电笔测试火线A和零线 B时，尽管在测火线A 时能发光，在测零线B时不发光，那么可以判定故障是( )
小试身手
1.家庭电路中的电源是__火_线__和__零__线___，电压是_2_2_0_伏.
2.家庭电路中控制电灯的开关应与电灯_串__联，而各电器、 插座之间应_并__联.
3.家庭电路主要由进户线、_电__能__表__、闸__刀__开__关__、_保__险__丝__、 插座、用电器和开关等组成.
4.测电笔是辨别_火__线__和_零__线__的工具，在使用时，用手接 触_笔__尾__金__属__体__，笔尖金属体接触电线，如果氖管发光， 刚被接触的是_火__线.
家庭电路
家庭电路的总开关是什么？ 闸刀开关

苏科版九年级物理下册《家庭电路与安全用电》课件-新版

苏科版九年级物理下册《家庭电路与安全用电》课件-新版

1、测电笔由哪几部分组成？
2、根据什么现象辨别火线与零线？
3、为什么测火线时人没有发生触电事故？
4、如何使用测电笔？
测电笔
交流与展示：
①
②
微 弱 电 流 通 过 人 体
③
④
⑤
⑥
测电笔
（a） 使用方法：
（b）
危险
（c）
手要接触笔尾金属电极， 绝对不能接触笔尖金属电极。
三线插头与三线插座
接法：左零右火中接地
用测电笔测试插座。判断哪个孔接火线，哪个
孔接零线。
地线Biblioteka 零线火线零线
火线
三线插头与三线插座
三线插头与三线插座
火 线 零 线
金属外壳要接地
火 零 地 线 线 线
地 线
地线--防止用电器外壳带电引起的触电事故。
三线插头与三线插座
三线插头的地线插脚 为什么会长一点呢？
当插头插入插座的瞬间，用 电器的金属外壳首先接地； 当拔下插头的瞬间，金属外 壳最后与地线分开。这样， 即使用电器的外壳“漏电”， 也不会使人触电。
能力提升 火线 零线 地线
用电器、开关
探究：开关接哪根线更安全？ 火线 零线
（a）
（b）
现象：开关接火线时，灯座金属 不带 电； 开关接零线时，灯座金属 带 电。 结论： 开关应接在 火 线上。
家用电器不弄湿 绝缘表层勿破坏
熔断器
旧式熔断器
熔丝
熔断器 活动 探究熔丝熔断的原因
原因一:短路
原因二:超负荷运行
防止触电
以下哪些情况会发生触电呢？（凳子是绝缘的）
触电事故： 一定强度的电流通过人体引起的伤害事故。 触电原因：①直接或间接接触到火线 ②火线、人体、大地或零线等构成闭合回路。

苏科版九年级物理下册15.4家庭电路与安全用电课件(共16张PPT)

苏科版九年级物理下册15.4家庭电路与安全用电课件(共16张PPT)

13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。2021/7/242021/7/242021/7/242021/7/247/24/2021
❖ 14、谁要是自己还没有发展培养和教育好，他就不能发展培养和教育别人。2021年7月24日星期六2021/7/242021/7/242021/7/24
保险丝应安装在__干__路上。
家庭电路中电流过大的原因
原因一: 短路(电流过大) 原因二: 总功率过大
❖
9、要学生做的事，教职员躬亲共做； 要学生 学的知 识，教 职员躬 亲共学 ；要学 生守的 规则， 教职员 躬亲共 守。2021/7/242021/7/24Saturday, July 24, 2021
❖ 17、儿童是中心，教育的措施便围绕他们而组织起来。2021/7/242021/7/242021/7/242021/7/24
❖ 2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年六月十七日2021年6月17日星期四 ❖ 3、Patience is bitter, but its fruit is sweet. (Jean Jacques Rousseau , French thinker)忍耐是痛苦的，但它的果实是甜蜜的。10:516.17.202110:516.17.202110:5110:51:196.17.202110:516.17.2021 ❖ 4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行6.17.20216.17.202110:5110:5110:51:1910:51:19 ❖ 5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Thursday, June 17, 2021June 21Thursday, June 17, 20216/17/2021

苏教版九年级下册第十五章电功和电热 第四节 家庭电路与安全用电(共34张PPT)

苏教版九年级下册第十五章电功和电热 第四节 家庭电路与安全用电(共34张PPT)

•
10、阅读一切好书如同和过去最杰出的人谈话。22:01:0922:01:0922:017/30/2021 10:01:09 PM
•
11、一个好的教师，是一个懂得心理学和教育学的人。21.7.3022:01:0922:01Jul-2130-Jul-21
•
12、要记住，你不仅是教课的教师，也是学生的教育者，生活的导师和道德的引路人。22:01:0922:01:0922:01Friday, July 30, 2021
。220。V 电 能 表
火线 零线
家庭电路组成 进户线
1.67 11
22
0.52 2
4
1.75 12.5 25
0.54 2.25 4.5
0.60 2.5
5
1.98 15
30
2.40 20
40
0.71 3
6
2.78 25
50
选用熔丝时，应 使熔丝的额定电 流等于或略大于 电路中的最大正 常工作时的电流 （电能表所限定 的电流）
线路接头
安全用电的两个方面分别是什么？设备烧毁引起火灾的根本原 因是什么？具体有几类原因？接触不良为何会引起火灾？如何 防止此类事故？
电流过大 电阻过大 Q=I2Rt
当线路连接处接触不良时，会使该 处的电阻变大，造成局部过热。同 时，接触处的电阻又将随温度升高 而增大。电阻越大，温度越高，温 度越高又造成电阻越大，从而形成 电热的逐步积累和恶性循环，以致 引发火灾。
接触不良导致电阻从而产生的 电热多。
练一练
3.小华家电热毯内的电阻丝断了,他爸爸将电阻丝两个 断头接上后继续使用,在使用中发现接头处的电热毯被 烧焦了.请你用学过的物理知识解释该处的电热被烧焦 的原因.

苏科版初中物理九下15.4《家庭电路与安全用电》课件2

苏科版初中物理九下15.4《家庭电路与安全用电》课件2

安全用电主要包括：
设备 安全
人身 安全
想一想
怎样才能做到设备安全和人身安全呢？采取 了什么措施？
活动
探究熔丝熔断的原因
插入式保险盒和闸刀开关
保险盒
保险丝
空 气 开 关
读一读
安装在熔断器中的熔丝，俗称 “保险丝”，是由电阻率较大而熔 点较低的铅锑合金材料制成的。
由于电流的热效应，当电路中 的电流超过一定限度，熔丝的温度 达到它的熔点时，熔丝被熔断，电 路就被自动切断，这样就保证了电 路的安全。
思一思
由熔丝的工作特点可知，电路中 电流过大，熔丝就会被熔断，那么 ，导致电路中电流过大的原因是什 么呢？
短路实验
实验表明：
当电路中发生短路故障时，电 路中的电流将急剧增大，熔丝 会立即被熔断。
简言之：
电流过大的原因，是电路发生 短路现象。
电功率过大实验
实验表明：
导致电路中电流增大、熔丝被 熔断的另一个原因，是电路中 用电器的总功率过大。
安全用电的原则
不接触低压带电体 不靠近高压带电体
家庭电路的组成
进户线（电源）→ 电 能表→闸刀开关→熔断 器（保险盒）→插座→ 用电器+开关→……等组 成
家庭电路
进户线： 一根是火线 一根是零线 家庭电路中，火线—零线之间的电压是220V
地线——与地相连接的线，叫地线。
正常情况下，零线—地线之间的电压为0V 火线—地线之间的电压为220V
2~3 5~7 8~10 20~22 50~80 90~100 300c及以上
人体的反应 开始有感觉——手轻微颤抖
手指部强烈颤抖 手部痉挛
手已难于摆脱带电体，手指尖部到手腕剧痛 手迅速麻痹，不能摆脱带电体，呼吸困难

【最新精品】苏科初中物理九下《15.4家庭电路与安全用电》PPT课件.ppt

2008年3月13日下午6时左右，东南大学东南 大学四牌楼校区动力楼发生大火，顶楼四楼 的大部分被烧毁。
问题一：家庭电路由那几部分组成
简单电路的基本组成是？
电源、导线、开关、用电器
家庭电路的布线图
家庭电路的简化电路
。220。V
闸刀开关
电 能 表
..
保险丝
插座
火线 零线
开 关地
线
电灯
插入式保险盒 和闸刀开关
探究家庭电路中电流过大的原因
家庭电路中电流过大的原因
当电路中发生短路时，电路中 的电流将急剧增大，熔丝会立即 被熔断
根据欧姆定律I=U/R，总电阻几乎为零，此 时电路上的电流很大。
电路中的用电器总功率过大时，也 会导致电路中的电流过大。
根据电功率公式P=UI得到I=P/U，则干路 中的电流随用电器总功率的增大而增大。
你学到了什么？
家庭电路由哪些部分组成？ 保险丝材料特点和作用？ 熔丝熔断的原因是什么？ 家庭电路电流过大的原路中的那些部位、在那 些情况下容易发生短路？怎样预防 这类事故？
思考：家里的熔丝短了，一时没有 买到，我能不能用手边的铜丝或铁 丝代替？
起到保险作用（避免因电路过热而损坏家庭 电路或引发火灾）。 ☆我掌控整个家庭电路的安全，我应在
( 干 ) 路上落户。
问题二：保险丝是怎样被烧断的？
电路中电流过大，产生很大的热 量，保险丝就会被熔断
问题三：家庭电路中电流过大的原 因是什么？
问题四：如何设计实验去验证你的 猜想？
用电器过多引起家庭电路电流过大 你设计的电路图是： 实验中你如何操作？ 实验中你需要观察什么？
第十五章：电功和电热
第4节 家庭安全用电（第1课时）

最新苏科版物理九年级下册15.4 家庭电路与安全用电 课件

险8丝、熔保断险丝，的自作动用切是断：电当路电流，过保大护时电，路保。
哪些情况下会引起家庭电路中电流过大， 使保险丝熔断呢？
下面我们就来进行探究。
（一）家庭电路中电流过大的原因
观察1
家庭电路中电流过大的原因
如图15—20所示，在接线柱C、 D间接入熔丝．在接线柱A、B间 接入导线．接通电源(6 V)，闭合 开关．电灯正常发光，熔丝不熔 断．断开电源，在B、D间连上一 根导线(造成短路)，再次接通电源 时，熔丝将会怎样?
生活.物理.社会——家庭安全用电常识
生活.物理.社会——家庭安全用电常识
本节课你学到了哪些知识？ 小结: 1、家庭电路中引起电流过大的原因主要 是 短路 和 用电器的总功率过大。
2、家庭电路中选择熔丝要额定电流 来选 用。 不能 （能、不能）用铜丝、铁丝 代替保险丝。
3、能家原庭因电有路引短起路的火灾、和安总全功事率故过的大可和 线路连接处接触不良 等。
电路发生故障有时会导致熔丝被熔断， 更换熔丝后，首先应查清导致熔丝被熔断 的原因，在排除故障后才能闭合总开关， 恢复供电．
（三）、引起的火灾和安全事故的原因
电路短路、超负荷运行会引发各类安全 事故．各种用于防止电路短路、超负荷运 行的保护装置(如熔断器、空气开关等)已 被广泛应用且行之有效．
另外，对于因线路连接处接触不良而引 起的火灾和安全事故，也应引起足够的重 视!当线路连接处接触不良时，会使该处的 电阻变大，造成局部过热，从而引发火 灾．
上述实验表明：当电路中发生短路 故障时，电路中的电流将急剧增大， 熔丝会立即被熔断。由此可见，导 致熔丝熔断的原因之一是电路中发 生短路．
造成电路短路的常见情况有：连接 电路时，误将火线和零线直接连通； 电线和用电器的“绝缘皮破损或老 化导致火线和零线直接连通等．

苏科版物理九年级下精品ppt课件-家庭电路与安全用电


金属电极（笔尖）
弹簧
金属电极（笔尾）
高电阻
氖管
一、家庭电路的组成
注意
1. 使用测电笔时，手要接触测 电笔尾部的金属电极，使人体、测 电笔、火线与大地构成一个回路， 这时有微弱电流通过测电笔，因此 氖管会发光.
火线 220伏
大电阻
指示灯 人体电阻
一、家庭电路的组成
注意 2. 一般来说，当测电笔的笔尖接触电线(或与电线连通
触电一般分为单线触电和双线触电，如图所示。 单线触电是人体接触火线或漏电的用电器等，使人 体、大地和电网中的供电设备构成闭合回路。
双线触电是人体的两个部位(如两只手)分别接 触火线和零线，使人体与设备通过导线构成闭合回 路.
三、防止触电
5. 防止触电的方法 ①必须把用电器的开关装在火线上。这样，当断开开关后，
四、课外实践与练习——WWW
4. 在家庭电路中，若某用电器发生短路故障，则干路电流迅 速增大，熔丝立即熔断。这时断开所有用电器的开关，用一个普 通的白炽灯L作为“校验灯”，与熔断的熔丝并联，如图所示.闭 合总开关，然后逐个闭合各用电器的开关。若校验灯发出暗红色 的光（发光不正常），则该用电器正常； 若校验灯正常发光，则短路故障一定 发生在该用电器上。
三、防止触电
3. 常见的一些电压值
家庭电路的电压 工厂动力电路的电压 高压输电线路的电压
220 V 380 V 10 kV～500 kV
这些电压值远远超过安全电压36伏，都是不安全的。
三、防止触电
4. 触电类型
我们知道，人体是导体，只要有电压加在人体 上，就会有电流通过。通常所说的“触电”是指一 定强度的电流通过人体所引起的伤害事故.
用电器的实际总功率过大

苏科版九年级下册第十五章《电功和电热》第四节《家庭电路和安全用电》课件(共35张)


家庭电器在实际使用过程中，他们 是如何接地的？
接地线
接零线 接火线
固定插座 插座
两孔插座
可移动的插座
2020/2/27
三孔插座
220V
2020/2/27
火线 零线
怎样识别火线？ 测电笔各部分作用是什么？ 你会使用测电笔吗？ 识别出火线有什么好处？
2020/2/27
2020/2/27
2020/2/27
1.22
7
1.53
10
1.34
8
1.63
11
1.45
9
1.72
12
对保险丝的要求
1、制作材料：用电阻率较大而熔点较低的 铅锑合金制成。
2、选用要求：保险丝的规格应等于或略大 于电路中所有电器正常工作时的总电流。
3、不能用铁丝、铜丝代替。
2020/2/27
空气开关
2020/2/27
什么是触电？触电分几种？
空气开关
新型保险装置是空气开关： 附加在总开关上，当电路 中的电流过大时，保险装置会 使开关自动断开，切断电路， 俗称跳闸。在找出电流过大的 原因并把问题解决之后，用手 重新闭合开关就可以了
2020/2/27
一、设计家里的电路图，观察是否可用，有无缺陷
220v Kw.h
火线 零线
可不可以用？有没有缺陷？
家庭电路中电流过大
2020/2/27
实验表明： 短路会引起家庭电路电流过大
造成短路的常见情况：
电线绝缘皮刮破、老化；连接线路不小心 等等情况造成火线、零线直接连接.
短路时，电流很大的原因：
在短路情况下，根据欧姆定律I=U/R 判断： 因为电压U 一定，发生短路时电阻R很小；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

7、测电笔
思一思
由熔丝的工作特点可知，电路 中电流过大，熔丝就会被熔断，那 么，导致电路中电流过大的原因是 什么呢？
短路实验
实验表明：
当电路中发生短路故障时，电 路中的电流将急剧增大，熔丝 会立即被熔断。
简言之：
电流过大的原因，是电路发生 短路现象。
电功率过大实验
实验表明：
导致电路中电流增大、熔丝被 熔断的另一个原因，是电路中 用电器的总功率过大。
在使用保险丝时：
是否是越粗越好？
还是越细越好？
为什么？
安装家庭电路时， 保险丝能不能用铁 丝、铜丝来代替？ 为什么？
讨论一下
电气化的日益普及， 由电引起的重大火灾事故， 越来越多，想一想，这些 重大火灾事故引起的原因 是什么？
防止触电
人身安全
人是怎样触电的？
通过人体的电流
交流电流（50—60Hz）通过人体时，人体的反应： 电流／mA 0.5~1.5 2~3 5~7 8~10 20~22 50~80 90~100 300c及以上 人体的反应 开始有感觉——手轻微颤抖 手指部强烈颤抖 手部痉挛 手已难于摆脱带电体，手指尖部到手腕剧痛 手迅速麻痹，不能摆脱带电体，呼吸困难 呼吸麻痹，心室开始颤动 呼吸麻痹，延续3s或更长时间，则心脏麻痹，心室颤动 作用0.1s以上时，呼吸和心脏麻痹，机体组织受到破坏
家庭电路与安全用电
高 压 输 电 线
医院火灾
山西运城火灾
重庆火灾
火 灾 烧 伤
用电安全包括
用电设备安全
人身安全
学
习
要
求
1．了解家庭电路的构成，能从能量转化的 角度认识电源和用电器的作用。 2．了解家庭安全用电知识。有安全用电的 意识。 3．了解家庭电路中电流超载的原因，了解 电路中接触不良容易引起火灾的原因。 4．记住家庭电路的电压值和安全电压值， 了解我国电网用交流供电，频率是50Hz。
安全用电的原则
不接触低压带电体
不靠近高压带电体
家庭电路的组成
进户线（电源）→ 电 能表→闸刀开关→熔断 器（保险盒）→插座→ 用电器+开关→……等组 成
家 庭 电 路
进户线： 一根是火线 一根是零线 家庭电路中，火线—零线之间的电压是220V 地线——与地相连接的线，叫地线。 正常情况下，零线—地线之间的电压为0V 火线—地线之间的电压为220V
简言之：
电流过大的另一个原因，是电 路中总功率过大。
总
结
电路中电流过大的原因： 一是电路中发生短路现象；
二是电路中用电器总功率过大。

不同规格（铅锑合金）熔丝的额定电流与熔断电流值
直径 D/mm 0.508 0.559 0.61 0.71 0.813 0.915 1.220
额定电流 I 额 ／A 熔断电流 I 熔 ／A
阅
读
人体的电阻
在通常情况下，人体电阻约为 1000—2000Ω。影响人体电阻的因 素除皮肤厚薄外，皮肤干湿、有无 损伤、有无导电性粉尘等都会影响 人体电阻的大小，另外，人体的电 阻还与通过人体电流的大小、通电 时间的长短有关。
插头和插座
活动
练习使用测电笔
活动
练习使用测电笔
课堂小结
四、家庭安全用电 1、家庭电路的组成 2、“三线”——火线、零线、地线 3、熔断丝 4、电路中电流过大的原因 5、怎样防止触电？ 6、插头和插座
安全用电主要包括：
设备 安全
人身 安全
想一想
怎样才能做到设备安全和人身安全呢？采取 了什么措施？
活动
插入式保险盒和闸刀开关
保险盒
保险丝
空 气 开 关
读一读 安装在熔断器中的熔丝，俗称 “保险丝”，是由电阻率较大而熔 点较低的铅锑合金材料制成的。 由于电流的热效应，当电路中 的电流超过一定限度，熔丝的温度 达到它的熔点时，熔丝被熔断，电 路就被自动切断，这样就保证了电 路的安全。
2.0 2.3 2.6 3.3 4.1 4.8 7.0
3.0 3.5 4 5 6 7 10
直径 D/mm 1.63 1.83 2.03 2.34 2.65 2.95 3.26
额定电流 I 额 ／A
熔断电流 I 熔 ／A
11 13 15 18 22 26 30
16 19 22 27 32 37 44
想一想
