初中物理家庭电路PPT课件人教版

二、火线和零线
1．火线和零线 (1)进户的两条线中，一条已经与 大地相连，叫做零线，它 与地面间的电压为 0 . (2)另一条线叫做端线，俗称 火 线，它与地面间的电压 为 220 V . (3)利用试电笔可以分辨 火线和零线；还可以检查电气设备 的外壳 是否漏电．
2．使用试电笔时，手指按住 笔卡，用笔尖接触被测的导线．如 果接触的是火线，氖管就 发光，如果是零线，氖管就 不发光．
第19章 第1节 家庭电路—2020秋人教版九年级物 理全册 课堂学 习课件( 共24张 PPT)
第19章 第1节 家庭电路—2020秋人教版九年级物 理全册 课堂学 习课件( 共24张 PPT) 第19章 第1节 家庭电路—2020秋人教版九年级物 理全册 课堂学 习课件( 共24张 PPT)
第19章 第1节 家庭电路—2020秋人教版九年级物 理全册 课堂学 习课件( 共24张 PPT)
(1)L0 发光呈暗红色，说明该支路 正常． (2)L0 正常发光，说明该支路 短路． (3)L0 不亮，说明该支路 断路；为进一步明确故障，电工师 傅用试电笔测试 a、b、c、d 四点时，氖管都发光，则电路的 故障可能是 进户零线断了．
课堂检测
回归课本 1．如图为试电笔的结构及使用方法．下列说法正确的是( )
第十九章 生活用电
第1节 家庭电路
本课目标导航
学习目标
课程标准
1.知道家庭电路的主要组成部分及其连接．(重点) 2.了解火线、零线，试电笔的构造及使用． 3.了解三脚插头与漏电保护器的作用．(难点) 知识链接：电路、电流和电压．
了解家庭电路．有 安全用电和节约 用电的意识.
课前自主预习
【阅读课本 P105～107、P113，完成以下问题】 一、家庭电路的组成 1．家庭电路是由： 进户线、 电能表、保险装置、总开关、

二、抢答题 1、下列哪些操作是不安全的 （ A、B ） A电线上晾湿衣服 B电冰箱、洗衣机没有接地线 C电视天线要远离室外输电线 D破损的电线不能用
2、下列哪些要求是必要的 （A、B、C、D） A绝对不允许不经过用电器而把电流表直接接连到电源的两极上 B使用测电笔时，手指千万不能碰到笔尖 C电冰箱、热水器、洗衣机等电器一定要接地线 D电视天线要远离室外输电线 3、下列说法正确的是 （ A ） A电灯的开关应该接在火线和灯泡之间 B电灯的开关应该接在火线和零线之间 C电灯的开关应该接在零线和灯泡之间 D电灯的开关怎样接都可以，只要能控制电灯就要以
4、电炉失火时，正确的处理方法是 （ D ） A用水浇灭 B用潮湿的衣服压灭火 C用灭火粉或沙子灭火 D切断电源 5、家庭电路中安装闸刀开关的作用 （ B、C ） A使用统一管理 B检修电路方便 C能够同时控制所有电器的工作情况 D一旦发生事故，可自动切断电路 6、发现电线起火燃烧，应采用措施 ( B ) A用水迅速扑灭火 B迅速拉下开关，切断电源 C用小刀或剪刀切断电源后灭火 D找电工处理 7、下列生活中的做法不符合安全用电的原则是 （A、B、D） A将湿衣服晾在电线上 B用湿抹布擦抹电器 C将家电的金属外壳接地 D将开关装在零线上
火零 线线
2）漏电保护器
2、测电笔：辩别火线和零线 1）种类：钢笔式 螺丝刀式 2）结构
3）使用
4）注意事项：不能用手碰触 金属笔尖
3、触电的形式：
火线
零线
火线
我来 帮你！
零线
啊！ 电死我啦！
想救我， (1Βιβλιοθήκη 单线触电 给我穿上绝缘鞋 或给我一张干燥的木凳吧
触电的形式：
火线
零线
（2）双线 想救我， 触电 快去断开电源！

“家庭成员”的自我介绍：
零 线 火 线
我是家庭电路中的电源，我有两个成员，一个叫 火线，另一个叫零线。火线和零线之间有220伏 的电压，零线和地之间 没用电压。
我叫电能表，我工作是负责记录每家每户消耗 的电能，以免大家不知道要付多少电费。
我是闸刀开关，在家庭电路中，我能控制 所有用电器的通断。
我是灯泡，在这里我代表大部分家用电 器，我们的作用就是“为人民服务”。 我叫开关，我的权力不算大，但我可以控制和 我串联的灯泡。火线先要经过我才能进灯泡。
插入式保险盒
保险丝
3．保险装置
现在新建居民楼电路中的保险装置一般采用空 气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
空气开关
熔丝的“真情告白”
我是由特殊材料－－铅锑合金制成的，铅锑 合金的电阻率较 (大 )，熔点较(低 )。我有点脆 弱。 我有献身精神，当有过大的电流通过时，我 会产生较多的 ( 热量 )，我的温度达到(熔点 )， 我就会( 熔断 )，自动切断电路，起到保险作用 （避免因电路过热而损坏家庭电路或引发火 灾）。 我掌控整个家庭电路的安全，我应在( 干 ) 路上落户
我是插座，在家庭电路中我相当于“预备 役部队”，不常用的或可以移动的用电器， 都要我把它们连接到电路中呢。 我是熔断器，我在家庭电路中的作用可 大了，以后老师要专门介绍呢！

元件的连接
电灯与开关串联在火线与零线之间
电灯与电灯并联在火线与零线之间 电灯与插座并联在火线与零线之间 插座与插座并联在火线与零线之间
注意
1、家庭电路中开关不能单独作为一个 支路，必须和它控制的用电器串联 后接入电路中。 2、用电器接入电路的顺序： 火线——开关——用电器——零线

You Know, The More Powerful You Will Be
结束语
当你尽了自己的最大努力时，失败也是伟 大的，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End

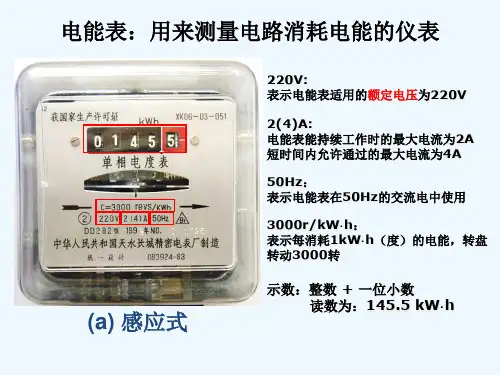

电能表：用来测量电路消耗电能的仪表
(a) 感应式
220V: 表示电能表适用的额定电压为220V
2(4)A: 电能表能持续工作时的最大电流为2A 短时间内允许通过的最大电流为4A
50Hz： 表示电能表在50Hz的交流电中使用
3000r/kW·h： 表示每消耗1kW·h（度）的电能，转盘 转动3000转
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
1．电能表 （1）作用： 测量用电器消耗电能
的多少。 （2）安装：
安装在干路上，在总 开关之前。
（3）读数：
123.4 kw ·h
2．总开关 串联在干路中，控制室内全部电路的通与断。
3．保险装置 现在新建居民楼电路中的保险装置一般采用空
气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
空气开关
二、火线和零线
220 V
220 V
0VБайду номын сангаас
如何辨别火线和零线？
火线 零线
大地
用试电笔！
试电笔
二、火线和零线
1．试电笔
（1）作用：辨别火线和零线。
（2）构造： 弹簧 氖管
电阻
笔尾金属体
笔尖金属体
（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否则为零线。

大
基础巩固题
3. 小雨家的空气开关发生了跳闸，则一定是电路中
（） D
A．发生了断路
B．用电器电阻过大
C．电压高于220V
D．总电流过大
基础巩固题
4. 随着生活水平的提高，家用电器越来越多，使用时若出现如 图所示情形，会导致连接插座的导线发热，下列做法可行的是 （） A．B在保险盒中更换更粗的保险丝 B．减少同时使用大功率用电器 C．在该插座上再插入一个插座供其他用电器使用 D．不需理会继续使用
当有人触电、电路中出 现短路、家用电器总功 率过大时都会造成总开 关出现“跳闸”现象。
连接中考
2.（2018•枣庄）在生活中，我们有时会遇到以下几种情况，在下
述情况中可能引起家庭电路中空气开关跳闸的是（ A ） （1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰； （4）户外输电线绝缘皮破损。 A．（1）和（2）
原因
用电器总功率过大
短路 材料
用电阻比较大、熔点比较低的 铅锑合金制成
保险丝
作用
当电流过大时，切断电路，起 到保护作用
选择
保险丝的额定电流等于或稍大 于电路中最大的正常工作电流
作业 内容
教材作业 完成课后“动手动脑学物理”练习
自主安排 配套练习册练习
2. 小华家有30W日光灯2盏，15W的电灯3盏，60W的彩电1台， 100W的电冰箱1台，300W的洗衣机1台，600W的音响1台， 1kW的电饭煲1个，问：他家的总保险丝应如何选择？
解：用电器的总功率： P2=30W×2+15W×3+60W+100W+300W+600W+1 000W=2 165W

❖闸刀开关
➢闸刀开关的作用：
更换电器或维修设备切断电源
➢闸刀开关的结构：
静触头，进线
➢闸刀开关的安装原则：
电源线连在静触头上，静
触头一定要在上边，切不可 倒装。否则断开的闸刀可能 自动落下合上，造成事故。
保险丝 动触头，出线
对 1、制作材料：用电阻率较 保 大而熔点较低的铅锑合金 险 制成。 丝 的 要 2、不能用铁丝、铜丝代替。
求 3、要接在火线上保Βιβλιοθήκη 险丝工作原理:
（
装
当电路中有
在
过大电流通
保
过时自动切
险
断电路，起
盒
到保险作用。
里
）
空气开关 （新型保险）
漏电保护器
四、三孔插座
两 孔 插 座 接法：左零右火
三孔插座
三 孔 插 座 与 插 头
用 电 器 外 壳 接 地
用 电 器 外 壳 没 有 接 地
谢谢
再见
Physics
螺丝刀形测电笔
测电笔的使用方法
手接 触笔尾金 属体，笔 尖金属体 接触导线， 手不能接 触笔尖金 属体。
氖管发光的是火线。
三、电表箱
开关
进户线 电能表 闸刀开关 保险丝 插座
电灯
220V10(20)A 600revs/kwh
50HZ
▪ 电能表要装 在家庭电路 的干路上；
▪ 电能表是用 来测电功的 仪表，它显 示所消耗的 电能。
2021 年 “精 英 杯” 全国公开课大赛
获奖作品展示
教育 部“ 精英 杯” 公开 课大 赛简
介
2021年6月，由教育学会牵头，教材编 审委员会具体组织实施，在全国8个城市 ，设置了12个分会场，范围从“小学至高 中”全系列部编新教材进行了统一的培训 和指导。每次指導，都輔以精彩的優秀示 範課。在這些示範課中，不乏全國名師和 各省名師中的佼佼者。

到大地间形成通路，有电流流过试电笔和人体，所以试
电笔氖管发光；由于流过该通路的电流很小，对人体不
会造成伤害。
感悟新知
知2－讲
特别提醒
正常情况下，零线与大地间电压为零，但电路如
果出现故障，则零线与大地间就可能有电压，不能认
为零线与大地间电压始终为零。
感悟新知
知2－讲
拓展延伸
试电笔中电阻的作用：
试电笔中的大电阻又称高值电阻。其作用是防止触电。

计算通过人体的电流，并对
照30 mA 的电流值，看是否有触电的危险。
感悟新知
知2－练
(1)利用正确的方法使用试电笔时，通过人体的电流
约为多少毫安？人有触电Βιβλιοθήκη 险吗？解：通过人体的电流I1=

总
=

≈
+
mA，0.25 mA<30 mA，人无触电危险。
0.25
感悟新知
角度一：将三线插头插入三孔插座，把用电器接入
火线与零线之间的同时，也将用电器的金属外壳与地线
连接起来了。这时人接触用电器的金属外壳，相当于接
触地线，不会产生触电危险。
感悟新知
知3－讲
角度二：若用电器金属外壳与火线相通，由于人
体电阻远大于导线电阻，这就相当于导线将人体短路
了，故电流由导线流入大地，而不会流过人体。
因为在使用试电笔的时候要求通过人体的电流小于
人体可以承受的最大电流，电压一定时，电阻越大，电
流越小。
感悟新知
知2－练
例2 试电笔中有一个880 kΩ 的高阻值电阻，人体的电阻
约为1 100 Ω，已知人体的安全电流为不大于30 mA
的电流，则：

。
选择合适的断路器对于家庭电路的安全至关重要。
灯泡
灯泡是照明设备，通过电流在灯 丝中产生热量而发光。
灯泡的类型有很多种，如白炽灯 、荧光灯、LED灯等。每种灯泡 都有不同的发光效率、色温和寿
命等特点。
选择合适的灯泡对于照明效果和 节能都非常重要。
电灯开关
电灯开关是用来控制电灯亮灭 的设备，它通常安装在墙壁上 。
总结词
探究灯泡亮度和电流、电压 的关系
详细描述
通过改变灯泡两端的电压和 通过灯泡的电流，观察灯泡 亮度的变化，探究灯泡亮度 和电流、电压的关系。
实验器材
电源、开关、导线、灯泡、 滑动变阻器等。
步骤
连接电路，调节滑动变阻器 改变灯泡两端的电压和通过 灯泡的电流，观察灯泡亮度 的变化，记录数据并分析。
断路器的作用和原理探究实验
电灯开关有单控和双控两种类 型。单控开关只能控制一盏灯 ；双控开关可以控制两盏灯， 实现互锁功能。
选择合适的电灯开关对于照明 布局和控制都非常关键。
03
家庭电路的工作原理
电流的流动原理
电流的形成
电流是电荷在导体中的定 向移动，形成电流的基本 条件是导体两端存在电压 差。
电流的方向
电流的方向在金属导体中 是从负极流向正极，而在 电解液中则是从阳极流向 阴极。
功率和能量的转换原理
电功率的定义
电功率是指单位时间内消耗的电能，单位是瓦特。
电能的转换
电能可以转换为其他形式的能量，如热能、光能、机械能等。
功率与能量转换的关系
功率越大，能量转换的速率越快。在家庭电路中，电能转换为热能 、光能等，用于照明、加热等用途。
04
安全用电知识
安全用电的基本原则

如图所示,三线插头上的字母标示各有什么含义? L表示接火线 N表示接零线 E表示导线与用电器金属外 壳相连,插座上相应的导线与大地相连。
三线插头
三脚插头 三孔插座
接用电器
外壳
E
N
接地
L
三 孔
两 孔 插
接用电部分 E
插
座
座
NL
接零线
接火线 接用电器
接法：左零右火上接地
接线方式
火线 零线 接地
两孔插座
4．如图是某家庭电路的一部分，下列说法正确的是（ D ）
A．电冰箱接入三孔插座后电灯与电冰箱是串联 B．断开开关S时，站在地上的人接触A 点或B点都不会触电 C．若在图中甲.乙两处分别装电灯或开关，则开关装在甲处或乙处都可以 D．若闭合开关S时，电灯不亮，保险丝未烧断，则可能是电灯断路
5．生活中有这样的现象将台灯插入插排还没来得及闭合台灯开 关，空气开关就“跳闸”了。关于“跳闸”原因和检修过程中的
①洗衣机使用三孔插座主要是为了防止金属外壳漏电 ②使用测电笔时人手必须接触笔尾的金属体 ③验电器的金属箔片张开是因为带异种电荷 ④家庭电路中空气开关跳闸一定是发生短路 A．只有③④正确 B．只有①②正确 C．只有①③正确 D．只有①④正确
2．闭合开关，家里的总控制开关立刻跳闸，造成这种
现象的原因是（ C ）。
三孔插座
同是漏电，为何反差如此大？
无接地线
有接地线
后图插头上标着E的导线和用电器的金属外壳相连，插座上相应的导 线和室外的大地相连用电器的外壳和电源火线之间的绝缘损坏，使外壳 带电，电流就会流入大地，不致对人造成伤害。
漏电保护器
作用：可以对人身触电、导线漏电、插座接错线、用

解：（1）空调接入家庭电路使用，电压为220 V。
通过这台空调的电流： I1=
P1 U
=
103 W 220 V
≈ 4.55 A
（2）多种解题方法：
方法（一） 计算同时使用所有用电器时的总电20V
≈ 4.64 A
I=I1 +I2=4.55A+4.64A=9.19 A < 10 A 方法（二） 计算用电器的总功率是否超过电能表允许使用的 最大功率
原因 保险丝
用电器总功率过大
短路 材料 作用
用电阻比较大、熔点比较低的 铅锑合金制成
当电流过大时，切断电路，起 到保护作用
选择
保险丝的额定电流等于或稍大 于电路中最大的正常工作电流
人教版初中物理《家庭电路》ppt完美 版1
￭九年级 物理 下册 人教版
第十九章 生活用电
第2节 家庭电路中电流过大的原因
☆课前导学
你们家用电时，出现过空气开关跳闸的情况码？ 你知道造成这种现象的原因吗？
家里使用的用电 器太多或使用了几个 大功率用电器，导致 电路中总功率过大。
知识点一、家用电器的总功率对家庭电路的影响
家庭电路中的总功率： P = P1+ P2 + …+ Pn 根据P =UI，可以得到 I P
短路是家庭电路中电流过大的另一个原因。
人教版初中物理《家庭电路》ppt完美 版1
人教版初中物理《家庭电路》ppt完美 版1
你知道形成家庭电路中短路的原因是什么吗？ 由于改装电路时不小心、或绝缘皮破损或老化 等原因使火线和零线直接连通。 家庭电路中短路很容易造成火灾。
