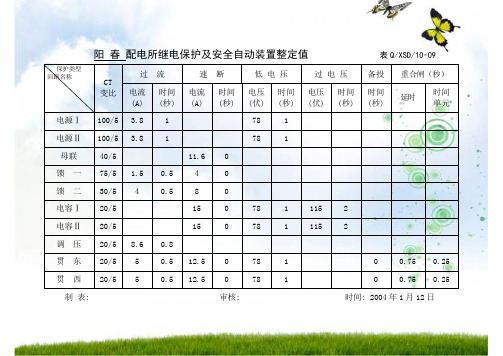

阳春配电所继电保护及安全自动装置整定值表Q/XSD/10-09保护类型回路名称CT变比过流速断低电压过电压备投重合闸（秒）电流(A)时间(秒)电流(A)时间(秒)电压(伏)时间(秒)电压(伏)时间(秒)时间(秒)延时时间单元电源Ⅰ100/5 3.8 1 78 1电源Ⅱ100/5 3.8 1 78 1母联40/5 11.6 0馈一75/5 1.5 0.5 4 0馈二30/5 4 0.5 8 0电容Ⅰ20/5 15 0 78 1 115 2电容Ⅱ20/5 15 0 78 1 115 2调压20/5 8.6 0.8贯东20/5 5 0.5 12.5 0 78 1 0 0.75 0.25 贯西20/5 5 0.5 12.5 0 78 1 0 0.75 0.25 制表: 审核: 时间: 2004年1月12日春湾配电所继电保护及安全自动装置整定值表Q/XSD/10-09保护类型回路名称CT变比过流速断低电压过电压备投重合闸（秒）电流(A)时间(秒)电流(A)时间(秒)电压(伏)时间(秒)电压(伏)时间(秒)时间(秒)内延时(秒)外延时(秒)电源Ⅰ100/5 5.8 1 16 68 1电源Ⅱ100/5 5.8 1 24 68 1母联50/5 17.6 0馈一30/5 4.6 0.3 10.5 0 0.5馈二20/5 10 0.3 36 0 0.5馈三20/5 4.6 0.3 10.5 0 0.5电容Ⅰ50/5 10 0 50 108 1.25电容Ⅱ50/5 10 0 50 108 1.25调压30/5 9.3 1.25 20.1贯东20/5 6.0 0.5 14.2 0 68 0 0 0.5 0.25 贯西30/5 4.4 0.5 10.6 0 68 0 0 0.5 0.25 制表: 审核: 时间: 2004年1月12日新兴配电所继电保护及安全自动装置整定值表Q/XSD/10-09保护类型回路名称CT变比过流速断低电压过电压备投重合闸（秒）电流(A)时间(秒)电流(A)时间(秒)电压(伏)时间(秒)电压(伏)时间(秒)时间(秒)内延时(秒)外延时(秒)电源Ⅰ40/5 6.8 1 68 1电源Ⅱ40/5 6.8 1 68 1母联40/5 12.8 0馈一40/5 2.8 0.3 12.8 0 0.5馈二30/5 3. 0.3 13.6 0 0.5电容Ⅰ20/5 6.2 0 78 108 0.3电容Ⅱ20/5 6.2 0 78 108 0.3调压30/5 12.0 1贯东20/5 9.6 0.5 14.8 0 68 0 0 0.25 0.5 贯西20/5 5.6 0.5 12.5 0 68 0 0 0.25 0.5 制表: 倪宏明审核: 时间: 2001年8月30日八甲配电所继电保护及安全自动装置整定值表Q/SD/10-09保护类型回路名称CT变比过流速断低电压过电压备投重合闸（秒）电流(A)时间(秒)电流(A)时间(秒)电压(伏)时间(秒)电压(伏)时间(秒)时间(秒)内延时(秒)外延时(秒)电源Ⅰ40/5 6 1 68 1馈一10/5 3.5 0.4 9.3 0 0.5馈二10/5 3.5 0.4 9.3 0 0.5电容Ⅰ20/5 12 0 110 1电容Ⅱ20/5调压20/5 9.8 0.8贯东20/5 4.8 0.5 12.5 0 68 0 0 0.25 0.5 贯西20/5 4.8 0.5 12.5 0 68 0 0 0.25 0.5制表: 倪宏明审核: 时间: 2001年5月30日大降坪配电所继电保护及安全自动装置整定值表Q/XSD/10-09保护类型回路名称CT变比过流速断低电压过电压备投重合闸（秒）电流(A)时间(秒)电流(A)时间(秒)电压(伏)时间(秒)电压(伏)时间(秒)时间(秒)内延时(秒)外延时(秒)电源一75/5 1.54 0.6 65 1馈一30/5 2.4 0.3 10 0 0.5电容一30/5 5 0 108 1调压贯东50/5 2.6 0.3 14.8 0 68 0.25 0.5 母互68制表: 倪宏明审核: 时间: 2004年1月12日三水配电所继电保护及安全自动装置整定值表Q/XSD/10-09保护类型回路名称CT变比过流速断低电压过电压备投重合闸电流(A)时间(秒)电流(A)时间(秒)电压(伏)时间(秒)电压(伏)时间(秒)时间(秒)时间(秒)电源100/5 5.6 0.8 19.8 0.3 68 0.2母联站馈30/5 8.4 0.5 12.9 0 0.8 三机线75/5 10.5 0.5 18.2 0 0.8 电容Ⅰ20/5 3.4 0.3 8.0 0.1 50 0.4 108 3调压30/5 10.0 0.6 20 0.4贯东30/5 6.2 0.5 11.4 0.1 60 0.1 0 0.7 贯西30/5 8.6 0.5 16.5 0.1 60 0.1 0 0.7制表: 倪宏明审核: 时间: 2001年10月18日肇庆配电所继电保护及安全自动装置整定值表Q/SD/10-09保护类型定值回路名称CT变比过流速断低电压过电压备投重合闸电流（A）时间（秒）电流（A）时间（秒）电压（V）时间（秒）电压（V）时间（秒）时间（秒）时间（秒）电源Ⅰ150/5 8.0 1 24.0 0.1 100 0.2电源Ⅱ150/5 8.0 1 24.0 0.1 60 0.2母联75/5 24.0 0.1馈一100/5 5.6 0.5 9.0 0.1 0.8 馈二100/5 5.6 0.5 9.0 0.1 0.8 西江桥100/5 4.0 0.5 12.0 0.1 0.8 电容Ⅰ30/5 4.0 0.3 12.0 0.1 50 0.4 110 7.0电容Ⅱ30/5 4.0 0.4 12.0 0.1 50 0.4 110 7.0调压30/5 6.8 0.8 24.0 0.4贯东30/5 4.6 0.5 11.4 0.1 60 0.8 贯西30/5 6.0 0.5 10.6 0.1 60 0.8 制表：审核：时间：2002年3月18日茂东配电所继电保护及安全自动装置整定值表Q/SD/10-09保护类型定值回路名称CT变比过流速断低电压过电压备投重合闸（秒）电流（A）时间（秒）电流（A）时间（秒）电压（V）时间（秒）电压（V）时间（秒）时间（秒）延时时间单元电源Ⅰ100/5 5.5 1 65 1电源Ⅱ100/5 5.5 1 65 1母联40/5 45.0 0馈一75/5 4.8 0.5 22 0 0.5馈二75/5 4.3 0.5 20 0 0.5电容Ⅰ20/5 20.0 0 50 0.4 110 4.0电容Ⅱ20/5 20.0 0 50 0.4 110 4.0调压20/5 8.0 1贯东20/5 7.8 0.5 65 0.5 0.25 贯西20/5 7.8 0.5 65 0.5 0.25 制表：倪宏明审核：时间：2006年7月18日。

电力装置的继电保护和自动装置设计规范GB50062-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1992年12月1日第一章总则 (1)第二章一般规定 (2)第三章发电机的保护 (3)第四章电力变压器的保护 (5)第五章3～63KV中性点非直接接地电力网中线路的保护 (7)第六章110KV中性点直接接地电力网中线路的保护 (8)第七章母线的保护 (9)第八章电力电容器的保护 (9)第九章3KV及以上电动机的保护 (10)第十章自动重合闸 (11)第十一章备用电源和备用设备的自动投入装置 (12)第十二章自动低频减载装置 (12)第十三章同步并列及解列 (12)第十四章二次回路 (13)附录一名词解释 (14)附录二同步电机和变压器在自同步和非同步合闸时允许的冲击电流倍数 (15)附录三本规范用词说明 (15)第一章总则第1.0.1条为了在电力装置的继电保护和自动装置的设计中，贯彻执行国家的技术经济政策，做到安全可靠、技术先进和经济合理，制定本规范。

第1.0.2条本规范适用于各行业3～110kV电力线路和设备,单机容量为25MW及以下发电机，63MV A及以下电力变压器等电力装置的继电保护和自动装置的设计。

第1.0.3条继电保护和自动装置的设计应选用按国家规定鉴定合格的产品。

第1.0.4条电力装置的继电保护和自动装置设计，除应执行本规范外，尚应符合国家现行的有关标准和规范的规定。

第二章一般规定第2.0.1条电力网中的电力设备和线路，应装设反应短路故障和异常运行的继电保护和自动装置。

继电保护和自动装置应能尽快地切除短路故障和恢复供电。

第2.0.2条电力设备和线路应有主保护、后备保护和异常运行保护，必要时可增设辅助保护。

第2.0.3条继电保护和自动装置应满足可靠性、选择性、灵敏性和速动性的要求，并应符合下列规定：一、继电保护和自动装置应简单可靠，使用的元件和接点应尽量少，接线回路简单，运行维护方便，在能够满足要求的前提下宜采用最简单的保护。

继电保护定值计算随着电力工业迅速发展，继电保护及自动装置也加快了更新换代的步伐，大量的电磁式继电保护装置被微机保护所取代。

针对多种形式、不同厂家各异的继电保护及自动装置能否正确动作，直接关系到电力系统的安全稳定运行。

有数据表明：电力系统因继电保护引起的电力事故占较大比重，由于定值计算与管理失误造成继电保护“三误”事故也时有发生。

因此，探索新模式下的继电保护定值计算与管理工作显得十分重要。

1 定值计算的前期工作1.1定值计算需要大量前期资料定值计算应具备准确无误的计算资料，这是进行定值计算的前提。

它包括：一、二次图纸；所带变压器、电容器、消弧线圈、电抗器等铭牌数据和厂家说明书；电压互感器、电流互感器变比和试验报告；实测线路参数或理论计算参数；保护装置技术说明书、现场保护装置打印清单等等。

1.2在实际计算中遇到的问题图纸或资料与现场实际不符；比如TA变比与实际不符、线路长度与实际不符、变压器短路阻抗与实际不符、应该实测的参数没有实测值、图纸错误等等。

定值计算所需资料不全：未提供电容器内部接线形式；没有现场保护装置打印清单等。

提供资料标注不清：架空线没有分段标注长度和型号；电缆线路在方案中没有写清所带用户或标注双电缆。

1.3TA变比与实际不符使定值计算错误例：某变电站10kV出线，带两台容量SN为1000kVA变压器，短路阻抗UK为6％，资料提供TA变比N为600/5，实际变比N为1000/1。

保护定值计算：TA变比N取600/5，过流保护按躲过最大负荷电流整定：I≥1.5×2SN×3 1/2UeN=1.37A则一般定值最小可选：600/5，2A。

而实际情况：TA变比N取1000/1，代入I≥0.16A可选择：1000/1 1A。

速断按躲过变压器低压侧短路整定：短路阻抗标么值：（取基准容量SB=100MVA，基准电压UB=10.5kV，基准电流IB=5500A）当UB=UN时X*=UK%×SB/(100×SN)=6I≥1.3×5500/(X*×N)=9.93A（N取600/5）一般最小可取：600/5，10A。

变配电站综合自动扮装置（微机爱护）的爱护配置与整定值计算变配电站综合自动扮装置（微机爱护）的爱护配置与整定值计算变配电站综合自动扮装置（微机爱护）的爱护功能由软件来实现，很多产品依据电力系统要求来编制，爱护配置比较全。

有些爱护功能工业与民用建筑变配电站不肯定需要，整定计算资料也很难找到，二次电路设计好就可以了，调试时再依据有关要求将需要的爱护投入，将不需要的爱护退出。

对于能够找到整定计算资料的爱护，可以尽量将其投入，以便使变配电站综合自动扮装置（微机爱护）的功能得到最大程度地发挥。

1爱护配置与整定值计算的依据1.1变配电站的爱护应依据我国设计法律规范《电力装置的继电爱护与自动装置设计法律规范》（GB50062-92）来进行配置。

此法律规范发布于1992年7月。

变配电综合自动化系统装置（微机爱护）的某些爱护功能已超出该法律规范的规定，可依据需要进行爱护配置与整定值计算。

1.2工业与民用建筑变配电站的爱护整定主要依据中国航空工业规划设计讨论院主编的工业与民用配电设计手册（第三版）第四与第七章进行，其中变配电综合自动化系统装置（微机爱护）整定内容较少，可依据手册中的常规爱护来进行爱护整定值计算。

2电流速断爱护配置与整定计算1爱护配置电流速断爱护是进出线的主爱护，母联爱护在合闸时将电流速断爱护投入，合闸后自动或人工手动将电流速断爱护退出。

变配电站综合自动化系统装置（微机爱护）母联爱护均为自动退出（称为母线充电爱护）。

电源进线的电流速断爱护整定设计手册没有特地介绍，它应与上一级变配电站出线的电流速断相协作。

由电力系统变配电站供电的电源进线都由电力部门来整定。

工业与民用建筑内部分变配电站的电源进线电流速断爱护需要依据上一级变配电站母线的短路容量计算出短路电流后进行整定。

上一级变配电站出线采纳带延时电流速断后，分变配电站的电源进线采纳不带延时电流速断爱护，二者可以采纳同一动作电流，通过延时来保证选择性。

但电力系统变配电站出线一般都采纳不带延时的电流速断爱护，这就给用户变配电站电源进线电流速断爱护的整定带来困难。

中华人民共和国电力行业标准DL 478—92静态继电保护及安全自动装置通用技术条件中华人民共和国能源部1992-07-02批准1992-10-01实施本标准参照采用国际电工委员会IEC255号出版物《电气继电器》等有关标准。

1 主题内容与适用范围本标准规定了电力系统二次回路中用的静态型继电保护及安全自动装置(以下简称为装置)通用的基本技术条件。

各类型的产品除必须符合本标准规定外，还应符合该产品技术条件的规定。

本标准适用于电力系统二次回路中的静态继电保护及安全自动装置。

2 引用标准GB2900.1 电工名词术语基本名词术语GB2900.17电工名词术语继电器和继电保护装置GB4858电气继电器的绝缘试验GB6162静态继电器及保护装置的电气干扰试验GB3047.1面板、架和柜的基本尺寸系列GB1360印制电路网络GB2681电工成套装置中的导线颜色GB2423电工电子产品基本环境试验规程GB7261继电器及继电保护装置基本试验方法3 名词术语本标准应用的继电器及继电保护装置名词术语主要引用的是GB2900.1、GB2900.17。

4 技术要求4.1 环境条件根据装置在使用、贮存、试验中可能遇到的实际环境条件，本标准规定了装置正常工作的环境条件、贮存温度及正常的试验大气条件。

如果所测的参数随温度和(或)气压的变化规律为已知，就在规定的正常试验大气条件下测量参数值。

有必要时，可通过计算校正到规定的基准标准大气条件下的参数值。

本标准规定的基准标准大气条件如下：4.1.1 正常工作的大气条件a.额定的环境温度：0～35℃；-5～+40℃；-10～55(50)1)℃。

b.相对湿度≤90%(相对湿度为90%时，环境温度不低于25℃，继电器内无凝结及冰形成)。

c.大气压力80～110kPa。

注：1)括号内的数值为根据用户或制造单位的需要和可能来确定的数值，下同。

4.1.2 基准的标准大气条件a.环境温度20±2℃；b.相对湿度45%～75%；c.大气压力86～106kPa。

电气保护整定值制度电气保护整定值要求一、电气保护整定值设定原则的基本要求：正常工作和正常启动时，不应切断电路。

线路故障时，应可靠切断故障电路。

线路故障时，各级保护应有选择性的切断电路。

保护电器的设定原则正常工作中，保护电器不动作，应符合此条件：IB≤In即线路的计算电流小于等于保护电器的额定电流。

二、启动时，保护电器不动作，以电动机说明，有下列几种：（一）熔断器熔断器熔体的额定电流Ir应符合下式要求：Ir≥Kr[IM1+IB(n-1)]IM1—线路中所接最大一台电机的额定电流IB(n-1)—除最大一台电机外的线路计算电流Kr—计算系数，通常取1.0~1.5。

当IM1/IB值为0.25~0.4时，Kr取1.0~1.1; 当IM1/IB值为0.5~0.6时，Kr取1.2~1.3; 当IM1/IB 值为0.7~0.8时，Kr取1.4~1.5（二）断路器断路器长延时整定电流Izd1,一般要求为电机额定电流的1.1~1.15倍，整定时间s要大于电机的启动时间。

短延时脱扣整定电流Izd2，应躲开最大电机的启动电流，符合下式：Izd2≥K[IqM1+IB(n-1)]IqM1—线路中最大一台电机的启动电流，K—可靠系数取1.2瞬时脱扣整定电流Izd3，应躲开最大电机的全启动电流，符合下式：Izd3≥K[Iq’M1+IB(n-1)]Iq’M1—线路中最大一台电机的全启动电流，为IqM1的1.7~2.1倍；K—可靠系数取1.2（三）过载保护用断路器长延时整定电流Izd1做过载保护,一般要求为电机额定电流的1.1~1.15倍，整定时间s要大于电机的启动时间用热继电器做过载保护：正确算选380V三相电动机的过载保护热继电器，尚需弄清同一系列型号的热继电器可装用不同额定电流的热元件。

热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格，即其额定电流值应大于等于热元件额定电流值，整定时间s要大于电机的启动时间。

10kV配电所继电保护配置及整定值的计算方法（实用）说到10kV配电系统继电保护配置及整定值的计算，想必大部分电气设计人员再熟悉不过，但对于刚刚参加电气设计工作不久的新人来说就可能一脸懵了。

10kV配电系统广泛地应用在城镇和乡村的用电中，但在继电保护配置及定值计算方面往往不完善，常发生故障时断路器拒动或越级跳闸，影响单位用电和系统安全，因此，完善配置10kV配电系统的保护及正确计算定值十分重要。

那么10kV配电系统中继电保护具体如何配置？它的定值又应该如何计算呢？一起来学习一下吧！1、前言10kV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

2、继电保护整定计算的原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。

（2）可靠性、选择性、灵敏性、速动性应严格保障。

3、继电保护整定计算用系统运行方式(1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10kV 短路电流宜为Ik≤16kA，为提高供电可靠性、简化保护、限制短路电流，110kV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

(2）系统最大运行方式：110kV系统由一条110kV系统阻抗小的电源供电，本计算称方式1。

(3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。

(4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV系统网络容量为无限大，对实际计算无多大影响。

(5) 本计算：基准容量Sjz=100MVA，10kV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。

中华人民共和国电力行业标准DL/T584—953～110kV电网继电保护装置运行整定规程Operational and Setting Code for Relay Protectionof3～110kV Electrical Power Networks中华人民共和国电力工业部1995-11-27批准1996-06-01实施1总则1.1本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门应共同遵守。

1.2本规程是3～110kV电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合有关的继电保护运行整定的基本依据。

高频保护、断路器失灵保护、导引线纵联保护等参照DL/T559—94《220～500kV电网继电保护装置运行整定规程》整定。

1.3按照DL400—91《继电保护和安全自动装置技术规程》(简称规程)的规定，配置结构合理、质量优良和技术性能满足运行要求的继电保护及自动重合闸装置是电网继电保护的物质基础；按照本规程的规定进行正确的运行整定是保证电网稳定运行、减轻故障设备损坏程度的必要条件。

1.43～110kV电网继电保护的整定应满足选择性、灵敏性和速动性的要求，如果由于电网运行方式、装置性能等原因，不能兼顾选择性、灵敏性和速动性的要求，则应在整定时，按照如下原则合理取舍：a.地区电网服从主系统电网；b.下一级电网服从上一级电网；c.局部问题自行消化；d.尽可能照顾地区电网和下一级电网的需要；e.保证重要用户供电。

1.5继电保护装置能否充分发挥作用，继电保护整定是否合理，继电保护方式能否简化，从而达到电网安全运行的最终目的，与电网运行方式密切相关。

为此，继电保护部门与调度运行部门应当相互协调，密切配合。

1.6继电保护和二次回路的设计和布置，应当满足电网安全运行的要求，同时也应便于整定、调试和运行维护。

1.7为了提高电网的继电保护运行水平，继电保护运行整定人员应当及时总结经验，对继电保护的配置和装置性能等提出改进意见和要求。

《继电保护和安全自动装置通用技术条件》新标准解读吴蓓;钟泽章【摘要】为改善继电保护产品的技术性能,提高标准化设计水平,满足继电保护产品在设计、试验、检验及运行管理中的规范化要求,《DL/T 478-2013继电保护和安全自动装置通用技术条件》已发布实施.针对新发布标准更改和补充的内容,详细论述了历次修订原因和技术背景,指出了标准改进依托技术发展的大原则;深入解读了标准中增加的性能要求、安全要求、检验规则的改进;推动继电保护设计和管理人员更为准确理解和贯彻现行标准.【期刊名称】《中国电力》【年(卷),期】2014(047)010【总页数】5页(P82-85,91)【关键词】继电保护;安全自动装置;标准;设计;试验;检验规则;安全要求【作者】吴蓓;钟泽章【作者单位】国电南京自动化股份有限公司,江苏南京210032;国电南京自动化股份有限公司,江苏南京210032【正文语种】中文【中图分类】TM7740 引言经过2年多的工作，《DL/T 478—2013继电保护和安全自动装置通用技术条件》[1]（以下简称DL/T 478—2013标准）已经正式实施。

该标准是继电保护和安全自动装置产品的通用基础技术标准。

电力系统二次设备是对一次设备进行控制、调节、保护和监测的系统，其中继电保护和安全自动装置是电力系统二次设备的重要组成部分，包括各类主设备的各种继电保护装置、不同电压等级输电线路的各种继电保护装置和各类区域电网的各种安全自动装置。

按构成和工作原理划分继电保护装置主要有电流速断保护、电流延时速断保护、过电流保护、过电压保护、低电压保护、差动保护、距离保护、方向保护、纵联保护、过负荷保护、瓦斯保护、温度保护、自动重合闸装置、低周波减载、备用电源自投、同期并列与解列等继电保护装置[2]。

DL/T 478—2013标准是在智能电网进行技术升级换代背景下进行修订的，修订后标准的技术性能、安全要求技术指标有较大提高，检验方法和检验规则有较大改变，为使广大的继电保护设计人员在产品设计、制造、试验和运行中很好地理解和使用新标准，本文介绍了标准的修订过程，主要的技术指标差异和技术水平分析，以便继电保护设计研发人员理解和参考。

35KV变电所继电保护分析【摘要】在变电所中，继电保护有着非常重要的作用。

当电力系统发生故障时，继电保护可以在最快的时间内消除异常情况，进而保证人身安全以及设备的正常运行。

基于此，本文就以东台宏仁35KV变电所继电保护作为研究对象，对其进行研究。

关键词：35KV；变电所；继电保护继电保护是变电站设备安全正常运行的重要保障。

作为继电保护装置能反应电气设备的故障和不正常工作状态并自动迅速地、有选择性地动作于断路器将故障设备从系统中切除，保证无故障设备继续正常运行，将事故限制在最小范围，从而提高系统运行的可靠性，最大限度地保证向用户安全、连续供电。

东台宏仁35KV变电所一期为4300高纯度氮气项目供电，二期为4000液氧项目供电，4300项目为4000的备用设备。

基于此，本文就以东台宏仁35KV变电所继电保护作为研究的对象，对其进行研究。

一、设备概况东台宏仁变电所设两台35KV/10.5KV主变，1#主变为2000KV A，带1台10KV高压电机（960KW），一台10KV/0.4KV变压器（5#变），容量为630KV A。

2#主变为8000KV A，8000KV A变压器考虑有载调压SZ11M型，2000KV A为S11M 型。

二、继电保护配置（1）10kV线路保护为微机保护采用三段式电流保护，并设三相一次重合闸、及小电流接地选线。

（2）10kV联络线保护为微机保护采用光纤纵差与三段式方向电流保护，并设小电流接地选线。

（3）10kV母线停、送电时，需要在被停、送电母线上各保留一条出线，以防止出现谐振过电压；10kV母线不设专用母线保护，利用主变压器10 kV侧限时电流速断和过电流保护代替母线保护；用主变101开关向10kV母线充电时，主变相关保护应投入，时间定值根据调度指令进行临时更改。

三、主变压器保护(1)保护直接采样、跳闸，保护装置的光口数量应该符合直采直跳技术要求，保护与合并单元之间的通信采用9-2规约，采用GOOSE规约与智能终端进行通信。
