浅析继电保护专业全过程管理之定值整定篇继电保护专业全过程管理，是指在电网规划、设计审查、设备选型、安装调试、投产验收、设备启动、运行维护、质量监督和技术改造全过程进行继电保护专业管理。
继电保护能够对变电站的设备实现保护，但是，在有些比较复杂的自然环境中往往对变电站继电保护定值的适应性产生很大的影响，所以对于变电站继电保护定值整定工作就显得非常的重要，本文主要就对辖区某110kV变电站因#2主变B套保护定值现场整定错误，与定值通知单不符，造成某110kV变电站#2主变B套保护跳闸进行分析和探讨。
标签：变电站；继电保护；定值整定1 故障前运行方式某110kV变电站由I线506供电，#1主变供35kVI母、10kV I母，#2主变主供35kVII母10kVII母。
400、300断路器处于热备用状态。
事故发生前，#2主变差动、高后备、中后备、低后备、非电量保护装置处于运行状态。
2 事件经过某变电站#2主变二套保护装置CSC326FK发“高复流三段T2出口，I=3.656A”，跳开520、420、320断路器。
接调度命令，运行人员立即查看保护装置，发现#2二套保护装置动作，立即通知检修公司运维室、检修室、检修人员，并开展一次设备检查工作。
现场经检查发现#2主变二套保护装置定值整定与定值单不一致，其中高复流三段装置定值3.7A、复流三段2时限0.5秒与定值单“继字17-1111号”定值高复流三段装置定值5.7A、复流三段2时限2.7秒不一致，低电压闭锁定值100V与定值单低电压闭锁定值80V不一致，正常电压为57.7x1.737=100.25当电压稍有降低达到100V，电流升高至3.7A（一次值=3.7x200/5=148A）时动作条件达到启动高复流三段保护，是导致此次事故的主要原因。
事故发生后，对#2主变进行保护传动试验、与变压器油样送检工作并对全站所有新换设备进行定值与装置核对工作。
油样送检：在检修人员到达现场后立即对#2主变进行取油送检，反馈试验结果，送检油样正常，与上次送检无明显变化。
３５ＫＶ变电站继电保护定值整定分析1.引言35kV变电站继电保护定值整定是保证电力系统运行安全和可靠性的重要环节。
定值整定是指根据电力系统的配置、负荷情况、故障类型和特点，确定继电保护设备的参数取值，以保证在故障发生时，能够实现及时、准确的故障检测，并采取正确的保护动作。
2.定值整定的目的和作用继电保护的定值整定主要目的是在不损害电力系统正常运行情况下，实现对故障的及时检测与保护动作，以最大限度地减小故障对系统的影响。
定值整定的作用是提高电力系统的可靠性、稳定性和经济性，降低故障损失和设备损坏的风险。
3.定值整定的方法和步骤定值整定可以采用手动和自动两种方法。
手动方法需要根据经验和实际情况进行调整，而自动方法是利用计算机软件进行模拟计算和优化。
定值整定的步骤主要包括：收集系统数据和故障记录、确定保护对象和保护类型、选择合适的保护参数、进行定值计算和仿真验证、调试和验证。
4.定值整定的关键因素影响定值整定效果的关键因素包括：系统的特性和结构、负荷特性、设备状态和参数、故障类型和常见故障模式、对系统安全和稳定性的要求等。
在定值整定过程中，需要考虑这些因素，并进行综合分析与权衡，以确定最合适的定值参数。
5.定值整定的优化方法为了实现最佳的定值整定效果，可以采用优化方法进行参数选择和定值计算。
常用的优化方法包括遗传算法、粒子群算法、模拟退火算法等。
这些算法可以通过模拟计算和多次迭代，找到最优的定值参数组合，以提高保护系统的性能和可靠性。
6.定值整定的实施和调试在完成定值整定后，需要对整定参数进行实施和调试。
实施包括对保护设备的参数设置和调整，确保保护设备按照要求进行工作。
调试是指对定值整定结果进行验证和确认，包括测试保护设备对各类故障的检测和动作情况，以及对保护系统进行总体性能测试。
7.结论35kV变电站继电保护定值整定是保证电力系统运行安全和可靠性的重要环节。
在进行定值整定时，需要综合考虑系统的特性和要求，采用合适的方法进行参数选择和定值计算，并进行实施和调试，以确保保护系统的性能和可靠性。
继电保护定值管理规定范文1. 引言继电保护是电力系统中的重要组成部分，其主要作用是在系统发生故障时及时切除故障区域的供电，以保护设备和线路的安全运行。
继电保护定值是继电保护装置进行故障检测和判断的依据，定值管理对于继电保护的可靠工作至关重要。
本文旨在制定一套继电保护定值管理规定，以确保电力系统的运行安全和可靠性。
2. 定值管理的目的继电保护定值是通过分析系统特性和故障情况而得出的，定值管理的主要目的是确保定值的准确性和一致性，从而保证继电保护装置的判断和动作的准确性。
定值管理还可以帮助及时发现和纠正定值异常，提高继电保护装置的可靠性和性能。
3. 定值管理的原则（1）人员管理原则：确保定值管理人员的资质和素质，加强培训和交流，提高定值管理的技术水平和工作效率。
（2）文件管理原则：建立健全的定值管理文档，并进行规范的保管和更新，确保文档的一致性和可靠性。
（3）数据管理原则：建立完善的数据采集和分析系统，及时记录和存储定值数据，以便进行定值管理和分析。
（4）验证管理原则：对定值进行定期和不定期的验证和检查，确保定值的正确性和可靠性。
（5）故障管理原则：对发生的故障进行及时的分析和评估，总结经验教训，及时调整和优化定值。
4. 定值管理的流程（1）定值计划制定：根据系统的运行情况和设备特性，制定定值计划，明确各个继电保护装置的定值需要更新的时间和方法。
（2）定值采集和分析：负责定值管理的人员根据计划，对各个继电保护装置的定值进行采集和分析，确保采集的数据准确和完整。
（3）定值更新和修改：根据定值分析的结果，及时更新和修改继电保护装置的定值，确保定值的准确性和一致性。
（4）定值验证和测试：对更新和修改后的定值进行验证和测试，确保继电保护装置的判断和动作的准确性和可靠性。
（5）定值更新和调整：根据验证和测试的结果，适时对定值进行更新和调整，确保定值与实际情况的一致性。
（6）定值评估和总结：对定值的管理和工作进行评估和总结，总结经验教训，不断改进定值管理的方法和流程。

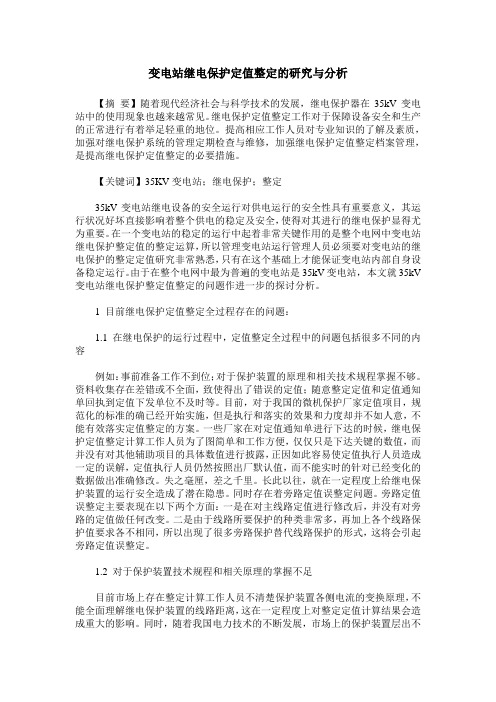

变电站继电保护定值整定的研究与分析【摘要】随着现代经济社会与科学技术的发展，继电保护器在35kV变电站中的使用现象也越来越常见。
继电保护定值整定工作对于保障设备安全和生产的正常进行有着举足轻重的地位。
提高相应工作人员对专业知识的了解及素质，加强对继电保护系统的管理定期检查与维修，加强继电保护定值整定档案管理，是提高继电保护定值整定的必要措施。
【关键词】35KV变电站；继电保护；整定35kV变电站继电设备的安全运行对供电运行的安全性具有重要意义，其运行状况好坏直接影响着整个供电的稳定及安全，使得对其进行的继电保护显得尤为重要。
在一个变电站的稳定的运行中起着非常关键作用的是整个电网中变电站继电保护整定值的整定运算，所以管理变电站运行管理人员必须要对变电站的继电保护的整定定值研究非常熟悉，只有在这个基础上才能保证变电站内部自身设备稳定运行。
由于在整个电网中最为普遍的变电站是35kV变电站，本文就35kV 变电站继电保护整定值整定的问题作进一步的探讨分析。
1 目前继电保护定值整定全过程存在的问题：1.1 在继电保护的运行过程中，定值整定全过程中的问题包括很多不同的内容例如：事前准备工作不到位；对于保护装置的原理和相关技术规程掌握不够。
资料收集存在差错或不全面，致使得出了错误的定值；随意整定定值和定值通知单回执到定值下发单位不及时等。
目前，对于我国的微机保护厂家定值项目，规范化的标准的确已经开始实施，但是执行和落实的效果和力度却并不如人意，不能有效落实定值整定的方案。
一些厂家在对定值通知单进行下达的时候，继电保护定值整定计算工作人员为了图简单和工作方便，仅仅只是下达关键的数值，而并没有对其他辅助项目的具体数值进行披露，正因如此容易使定值执行人员造成一定的误解，定值执行人员仍然按照出厂默认值，而不能实时的针对已经变化的数据做出准确修改。
失之毫厘，差之千里。
长此以往，就在一定程度上给继电保护装置的运行安全造成了潜在隐患。

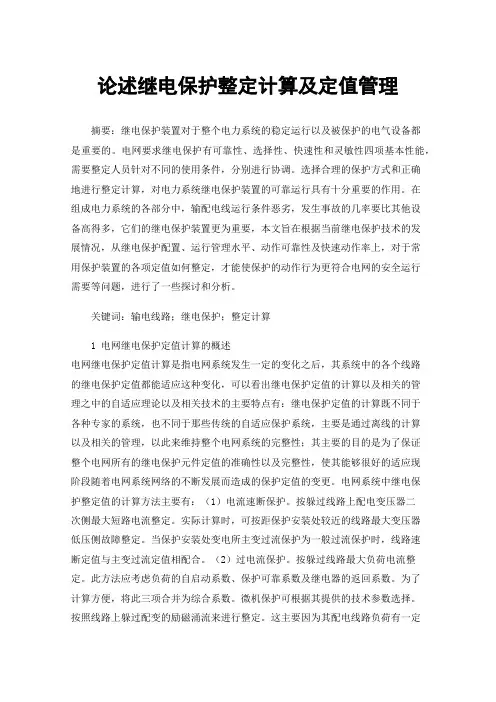

论述继电保护整定计算及定值管理摘要：继电保护装置对于整个电力系统的稳定运行以及被保护的电气设备都是重要的。
电网要求继电保护有可靠性、选择性、快速性和灵敏性四项基本性能，需要整定人员针对不同的使用条件，分别进行协调。
选择合理的保护方式和正确地进行整定计算，对电力系统继电保护装置的可靠运行具有十分重要的作用。
在组成电力系统的各部分中，输配电线运行条件恶劣，发生事故的几率要比其他设备高得多，它们的继电保护装置更为重要，本文旨在根据当前继电保护技术的发展情况，从继电保护配置、运行管理水平、动作可靠性及快速动作率上，对于常用保护装置的各项定值如何整定，才能使保护的动作行为更符合电网的安全运行需要等问题，进行了一些探讨和分析。
关键词：输电线路；继电保护；整定计算1 电网继电保护定值计算的概述电网继电保护定值计算是指电网系统发生一定的变化之后，其系统中的各个线路的继电保护定值都能适应这种变化，可以看出继电保护定值的计算以及相关的管理之中的自适应理论以及相关技术的主要特点有：继电保护定值的计算既不同于各种专家的系统，也不同于那些传统的自适应保护系统，主要是通过离线的计算以及相关的管理，以此来维持整个电网系统的完整性；其主要的目的是为了保证整个电网所有的继电保护元件定值的准确性以及完整性，使其能够很好的适应现阶段随着电网系统网络的不断发展而造成的保护定值的变更。
电网系统中继电保护整定值的计算方法主要有：（1）电流速断保护。
按躲过线路上配电变压器二次侧最大短路电流整定。
实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。
当保护安装处变电所主变过流保护为一般过流保护时，线路速断定值与主变过流定值相配合。
（2）过电流保护。
按躲过线路最大负荷电流整定。
此方法应考虑负荷的自启动系数、保护可靠系数及继电器的返回系数。
为了计算方便，将此三项合并为综合系数。
微机保护可根据其提供的技术参数选择。
按照线路上躲过配变的励磁涌流来进行整定。

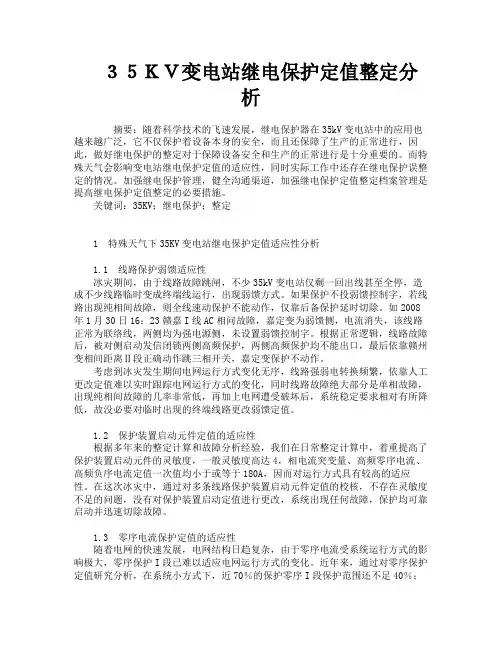

３５ＫＶ变电站继电保护定值整定分析摘要：随着科学技术的飞速发展，继电保护器在35kV变电站中的应用也越来越广泛，它不仅保护着设备本身的安全，而且还保障了生产的正常进行，因此，做好继电保护的整定对于保障设备安全和生产的正常进行是十分重要的。
而特殊天气会影响变电站继电保护定值的适应性，同时实际工作中还存在继电保护误整定的情况。
加强继电保护管理，健全沟通渠道，加强继电保护定值整定档案管理是提高继电保护定值整定的必要措施。
关键词：35KV；继电保护；整定1 特殊天气下35KV变电站继电保护定值适应性分析1.1 线路保护弱馈适应性冰灾期间，由于线路故障跳闸，不少35kV变电站仅剩一回出线甚至全停，造成不少线路临时变成终端线运行，出现弱馈方式。
如果保护不投弱馈控制字，若线路出现纯相间故障，则全线速动保护不能动作，仅靠后备保护延时切除。
如2008年1月30日16：23赣嘉I线AC相问故障，嘉定变为弱馈侧，电流消失，该线路正常为联络线，两侧均为强电源侧，未设置弱馈控制字。
根据正常逻辑，线路故障后，被对侧启动发信闭锁两侧高频保护，两侧高频保护均不能出口，最后依靠赣州变相间距离Ⅱ段正确动作跳三相开关，嘉定变保护不动作。
考虑到冰灾发生期间电网运行方式变化无序，线路强弱电转换频繁，依靠人工更改定值难以实时跟踪电网运行方式的变化，同时线路故障绝大部分是单相故障，出现纯相间故障的几率非常低，再加上电网遭受破坏后，系统稳定要求相对有所降低，故没必要对临时出现的终端线路更改弱馈定值。
1.2 保护装置启动元件定值的适应性根据多年来的整定计算和故障分析经验，我们在日常整定计算中，着重提高了保护装置启动元件的灵敏度，一般灵敏度高达4，相电流突变量、高频零序电流、高频负序电流定值一次值均小于或等于180A，因而对运行方式具有较高的适应性。
在这次冰灾中，通过对多条线路保护装置启动元件定值的校核，不存在灵敏度不足的问题，没有对保护装置启动定值进行更改，系统出现任何故障，保护均可靠启动并迅速切除故障。
继电保护定值管理办法范文一、绪论继电保护定值管理是电力系统安全稳定运行的关键环节之一，合理的定值设置和准确的管理是保障电力系统设备和运行安全的重要手段。
本文就继电保护定值管理提出了一套科学、合理、高效的办法，以期提高电力系统的可靠性和安全性。
二、继电保护定值管理的重要性1. 继电保护定值的准确性直接关系到保护设备的可靠性和运行性能；2. 合理的定值设置可以提高电力系统的稳定性和可靠性；3. 定值管理的科学性和规范性对于预防事故的发生和减少事故的损失具有重要意义。
三、继电保护定值管理的基本原则1. 依据设备的技术要求和运行特点进行定值设置；2. 考虑设备的互动影响和系统的动态特性；3. 定值设置过程中要充分考虑设备的可操作性和可维护性；4. 定值管理要严格按照规程和标准进行，确保管理的科学性和规范性。
四、继电保护定值管理的程序1. 定值的确定（1）定值的确定应该以设备的技术要求和运行特点为基础，根据设备的额定参数和操作经验进行合理的设置；（2）定值的确定应考虑到设备的互动影响和系统的动态特性，综合考虑设备的负荷和运行条件；（3）定值的更新应定期进行，及时根据系统的实际运行情况进行调整和优化。
2. 定值的检测（1）定值的检测应通过实际操作和测试进行，确保定值的准确性和可靠性；（2）定值的检测应根据设备的规格要求和标准进行，确保检测的科学性和规范性；（3）定值的检测结果应记录并进行比对，及时发现和修复定值设置中的问题。
3. 定值的修改（1）定值的修改应根据系统的实际需要和设备的运行状况进行，当发生设备替换或者系统拓扑变动时，需要对定值进行相应的调整；（2）定值的修改应遵循设备的技术要求和运行特点，确保新定值与旧定值的兼容性和可比性；（3）定值的修改应在经过充分的测试和验证后进行，确保修改后的定值能够正常工作。
4. 定值的备份和恢复（1）定值的备份是为了防止定值的丢失和损坏，应定期对定值进行备份，确保备份的完整性和可靠性；（2）定值的恢复应根据需要进行，当发生定值丢失或者设备替换时，需要及时恢复备份的定值；（3）定值的备份和恢复应经过工作人员的专业培训和操作指导，确保备份和恢复过程的准确性和可靠性。
关于继电保护中定值整定相关问题探讨摘要：继电保护整定计算是继电保护系统的重中之重，定值整定的正确与否，直接关系到继电保护的动作正确与否，充分发挥了继电保护装置的作用，使继电保护在电网发生故障时能快速、正确地做出反映，从而保证电网的安全运行。
本文对变电所继电保护所存在的问题进行了了解，特别是对继电保护中定值整定有误的现象进行了阐述，并且在对成因进行分析了分析的基础上，提出了问题解决的路径。
关键词：继电保护；安全运行；定值整定；对策Abstract: the relay protection plan is the top priority of the relay protection system, fixed value setting correct or not, relates directly to the relay action is correct or not, give full play to the relay protection device in the role of the relay protection in the power grid is at fault can quickly and correctly to reflect, so as to ensure the safe operation of the power grid. In this paper the relay protection substation of the existing problem in the understanding, especially to relay protection setting value in setting the phenomenon is described, and the cause of the analysis on the basis of analysis, put forward the solution of the path.Keywords: relay protection; Safety operation; Fixed value setting; countermeasures中图分类号:TM58 文献标识码：A 文章编号：引言随着电网的迅猛发展给继电保护系统提出了更高的要求，而计算机、电子和通讯技术的发展又给继电保护系统注入了新的活力。
继电保护定值全过程管理发布时间：2022-05-09T06:55:09.694Z 来源：《福光技术》2022年9期作者：潘广春[导读] 继电保护是电力系统的重要组成部分，在保障电网安全、稳定、经济运行和智能控制方面发挥着不可替代的重要作用。
随着电网规模的不断扩大和智能电网的不断发展，电网的运行方式趋于复杂化。
改变运行方式后，可实现运行方式与整定值优化相结合，有效保障电网安全、稳定、经济运行。
电气保护等级管理工作提出了准确性、有效性和及时性的要求。
潘广春国网福建省电力有限公司漳平市供电公司福建漳平 364400摘要：继电保护是电力系统的重要组成部分，在保障电网安全、稳定、经济运行和智能控制方面发挥着不可替代的重要作用。
随着电网规模的不断扩大和智能电网的不断发展，电网的运行方式趋于复杂化。
改变运行方式后，可实现运行方式与整定值优化相结合，有效保障电网安全、稳定、经济运行。
电气保护等级管理工作提出了准确性、有效性和及时性的要求。
关键词：继电保护、电力系统、管理措施引言：目前，随着电网技术的不断发展，我国新建的变电站都是智能变电站。
通过智能变电站的建设，有效实现了各级电网的协调发展。
以我国特高压电网为基础，融合了通信技术、信息技术、计算机技术，是目前一种新型的电网模式。
智能变电站在运行过程中可以为人们提供更优质的电力资源，但智能电网对继电保护的要求也很高。
许多智能变电站的继电保护系统还存在一定的问题。
继电保护没有得到有效普及。
因此，有必要加强对智能电网继电保护系统的分析，明确继电保护的重要性，采取相应措施，实施智能变电站继电保护的全过程管理。
1.继电保护定值管理系统设计的意义随着我国国内经济水平的显着提高和社会的不断进步，电网规模不断扩大，需要管理的继电保护装置越来越多，工作量也越来越大。
以体力劳动为主的传统管理模式，不仅电力系统工作人员难以适应，而且在时间上也不允许。
大量电气设备的价值管理成为地勘保护人员的沉重负担。
丰镇电厂继电保护班保护定值管理制度及整定计算方案电气继电保护班2007-3丰镇电厂继电保护定值管理制度1、定值通知单必须有计算、审核、批准三人签字后方能生效，各站定值通知单统一由主管部门定值管理专责人管理，并建立定值单发放记录台帐。
2、定值管理专责人负责接收中调及主管部门下发的定值通知单三份，登记后将一份存档，两份下发至班组（其中一份交变电站留存），各班按照定值通知单规定日期内完成保护装置定值的调整变更，并在调整后第二天将日执单返回主管部门定值管理专责人，登记后将回执单与原通知单存放一处。
3、在特殊情况下，急需改变保护装置定值时，经主管部门定值管理专责人同意，保护人员可接受调度电话命令更改定值，整定计算人员应在两天内补发定值单。
4、现场保护装置整定值的调整和更改，应按保护定值通知单的要求执行，并依据规定日期完成。
5、变更定值时，应由主管部门办检修计划专责人负责申请并安排更改日期，保护班调试人员应办工作票，征得变电站值班人员或有关调度的调度员同意并核对定值后方可开始工作，定值调试或更改完毕，由调试人员将改变情况及运行注意事项填写在保护工作记录簿内，双方签字后再由变电站值班人员通知当值调度员，根据调度要求，将有关保护投入运行，并将通知单留于该变电站存档。
6、保护装置变更定值后，由运行人员审核并将调试结果与当值调度员核对无误后方可投入运行，在调试中不能满足定值单要求，继电器规范不够等，应立即通知主管部门定值管理专责人安排处理，如无法处理则与有关部门联系，经同意后再调试。
7、主管部门定值管理专责人应将定值执行情况及时向有关分管领导汇报，以便了解掌握定值调试工作情况。
继电保护班2007－3丰镇电厂继电保护整定计算方案：一、发变组保护1、我厂发变组保护改造为南自厂生产的DGT-801A微机型保护，整定计算时，首先收集资料，收集一次设备的技术参数，以及分别折算到我厂220KV及500KV母线的最新系统等值阻抗。
河南科技2012.12上继电保护定值整定是否正确，将会影响到继电保护装置动作是否准确与灵敏。
然而在实际生活中，对继电保护的定值计算和整定涉及多个方面的内容，如系统设计、施工、计算、调试等，如果上述工作不能相互协调，不管哪个阶段出现问题，都会使继电保护装置的整定值出现差错，给电网安全埋下隐患，严重时还会导致电网事故发生。
因此，工作人员必须要做好继电保护的定值整定工作，以保证电网设备的正常、安全运行。
一、继电保护中定值误整定问题分析1.旁路定值误整定分析。
旁路定值误整定主要表现在以下两个方面。
（1）在对主线路定值进行修改后，并没有对旁路的定值做任何改变。
（2）由于线路所要保护的种类非常多，再加上各个线路保护值要求各不相同，所以，出现了很多旁路保护替代线路保护的形式。
如果旁路保护和线路保护的类型完全不一致，而对旁路定值又没有及时进行修改，将会引起旁路定值误整定。
2.公用设备定值误整定。
故障滤波器的整定值和实际的现场情况不相同，母差和失灵保护装置出现要求的整定值和实际现场值不符等原因，都会导致公用设备定值误整定发生。
3.相关图纸和定值管理不到位。
在实际生活中，有些变电所的定值或者是图纸并不是目前的有效版本，甚至根本找不到有关的试验记录，因此，很难进行对比。
此外，管理上的失误也是导致继电保护定植误整定的重要原因。
二、继电保护装置出现定值误整定的原因分析导致继电保护装置出现定值误整定现象的原因有多种，具体来说，主要有以下几点。
1.在大多数情况下，旁路保护都在备用状态，所以，操作人员对旁路保护定值没有引起高度重视；在二次线路的设备，操作人员又分辨不清母联运方和旁路运方，导致继电保护装备误整定。
2.变电所的规模越大，电压等级越高，那么一旦确定公用设备后，其设备更新是非常慢的。
如果线路出现的问题非常多，则设备更新的速度也是很快的，甚至会出现大幅度的调整。
关于此类设备的定值通常是由省电网机构计算，并不会因某个变电所的运行情况而制定一个特殊的定值单；加之有些班组在不确定定值的情况下随意设定设备运行定值，导致无人管理的局面的出现。
关于继电保护定值管理的分析摘要：随着社会主义市场经济的飞速发展与科学技术的不断进步，我国电力企业处在不断发展的过程中，从而促进了我国电力企业的生产、经营和管理方式的逐渐转变。
由于继电保护在电网发展中的重要性，电力企业对继电保护专业愈加重视，而继电保护专业整定定值是对电网进行保护的一种标尺，只有在标尺的作用下，继电保护装置才能更好的发挥作用。
本文主要对继电保护的定值管理进行相应的分析和探讨。
关键字：继电保护；定值管理；定值单；定值计算引言：近几年来，随着信息和计算机网络技术的不断进步，电网的继电保护装置也在不断的更新与发展，传统的电磁式继电保护装置已经逐渐被微机保护所取代。
而从我国现有电网模式来看，继电保护装置运行效率的高低将直接影响到电网系统是否能够正常运行。
因此，如何顺应时代的发展将继电保护定值管理工作做好是当前我国电力系统必须首要解决的问题。
一、定值管理的准备工作继电保护定值计算工作的进行是建立在精确的计算资料基础之上的，这是定值计算工作进行的基础。
这些基础的计算资料主要包括以下几个内容：第一，电力系统的一、二次图纸；第二，现场应用的与定值计算相关的机械设备的铭牌数据及相关试验报告和说明书；第三，电力系统应用的电压互感器和电流互感器之间的变量比值以及相关的实验报告说明；第四，实际测量的电力系统线路的具体参数；第五，电力系统保护装置的打印清单和相应的技术说明报告。
二、定值计算中存在的问题首先，提供的相关资料及图纸与实际工作现场之间存在一定程度的差异，这主要体现在在资料中显示的电力系统线路的长度与实际的长度之间的差异、与电力系统实测参数之间的差异以及一、二次图纸中存在的错误等。
其次，继电保护定值计算需要的基本计算资料不够全面，例如对电容器内部接线系统的具体形式没有记入资料以及没有对现场的继电保护装置打印和提供相应的清单等。
再次，供给定值计算的计算资料内容参数标注不够明确，这主要体现在对电缆线路的方案资料不够详细且没有对用户资料进行标注以及对于电力系统的架空线没有按照相关规范标注型号、长度等。

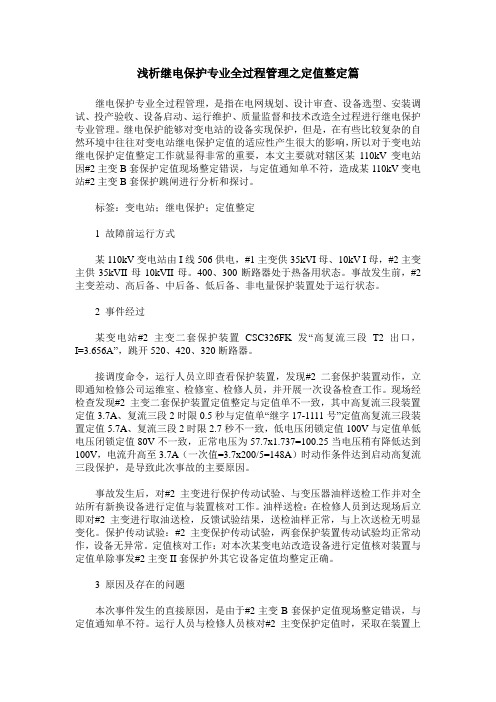

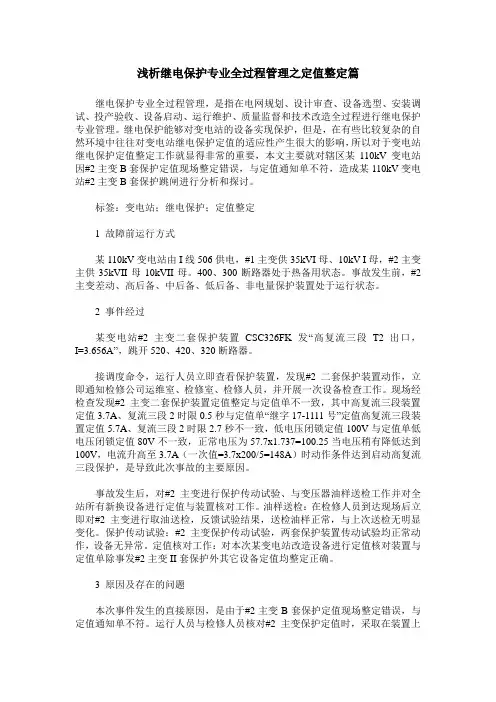

浅析继电保护专业全过程管理之定值整定篇
继电保护专业全过程管理，是指在电网规划、设计审查、设备选型、安装调试、投产验收、设备启动、运行维护、质量监督和技术改造全过程进行继电保护专业管理。
继电保护能够对变电站的设备实现保护，但是，在有些比较复杂的自然环境中往往对变电站继电保护定值的适应性产生很大的影响，所以对于变电站继电保护定值整定工作就显得非常的重要，本文主要就对辖区某110kV变电站因#2主变B套保护定值现场整定错误，与定值通知单不符，造成某110kV变电站#2主变B套保护跳闸进行分析和探讨。
标签：变电站；继电保护；定值整定
1 故障前运行方式
某110kV变电站由I线506供电，#1主变供35kVI母、10kV I母，#2主变主供35kVII母10kVII母。
400、300断路器处于热备用状态。
事故发生前，#2主变差动、高后备、中后备、低后备、非电量保护装置处于运行状态。
2 事件经过
某变电站#2主变二套保护装置CSC326FK发“高复流三段T2出口，I=3.656A”，跳开520、420、320断路器。
接调度命令，运行人员立即查看保护装置，发现#2二套保护装置动作，立即通知检修公司运维室、检修室、检修人员，并开展一次设备检查工作。
现场经检查发现#2主变二套保护装置定值整定与定值单不一致，其中高复流三段装置定值3.7A、复流三段2时限0.5秒与定值单“继字17-1111号”定值高复流三段装置定值5.7A、复流三段2时限2.7秒不一致，低电压闭锁定值100V与定值单低电压闭锁定值80V不一致，正常电压为57.7x1.737=100.25当电压稍有降低达到100V，电流升高至3.7A（一次值=3.7x200/5=148A）时动作条件达到启动高复流三段保护，是导致此次事故的主要原因。
事故发生后，对#2主变进行保护传动试验、与变压器油样送检工作并对全站所有新换设备进行定值与装置核对工作。
油样送检：在检修人员到达现场后立即对#2主变进行取油送检，反馈试验结果，送检油样正常，与上次送检无明显变化。
保护传动试验：#2主变保护传动试验，两套保护装置传动试验均正常动作，设备无异常。
定值核对工作：对本次某变电站改造设备进行定值核对装置与定值单除事发#2主变II套保护外其它设备定值均整定正确。
3 原因及存在的问题
本次事件发生的直接原因，是由于#2主变B套保护定值现场整定错误，与定值通知单不符。
运行人员与检修人员核对#2主变保护定值时，采取在装置上
边调整边核对方式，定值在装置内未固化成功，导致现场定值整定错误。
事故直接原因较为清楚，但导致该情况发生的深层次原因值得每一位专业人员深省与反思：
一是现场新安装保护的试验工作严重缺失。
调控中心于3月6日下达调试定值，3月9日根据现场反馈情况下达了正式定值，调试定值与正式定值内容基本一致。
然而#2主变B套保护直到投运阶段，装置内定值仍为出厂默认值，说明现场在调试阶段，未对B套保护按照调试定值开展过任何试验。
如按照调试定值进行试验，定值即使未固化，在试验阶段也可发现。
另一方面，在4月6日事故调查阶段，对A套保护进行试验过程中，同时发现A套保护低后备跳320跳闸矩阵现场亦整定错误，即当主变A套低后备动作时，无法跳开320断路器，说明A套保护的传动试验亦未按要求开展到位。
两套保护均出现错误，导致在从3月10日投运至4月6日事故发生期间，#2主变保护基本处于失效状态。
防止“误整定”最重要的调试环节第一道把关失效。
二是验收时运维人员与检修人员定值核对不到位。
在投运验收时，一方面运行人员未按照要求，对配置有打印机的保护装置，将定值打印核对。
另一方面核对工作又极为不严谨，检修人员与运行人员边调整边核对，调整完毕后未对定值项再次进行检查。
防止“误整定”的验收环节第二道把关再次失效。
三是设备投运后运行巡视开展不到位。
根据国网公司《变电站现场运行通用规程（范本）》8.1.3.2定值管理第k条：“新投产及保护装置检修工作结束后的第一次例行巡视，运维人员必须对新投或检修后设备压板及定值开展针对性检查核对，并在压板核对清册及打印定值单上签字確认并记录核对日期、核对人。
”某变电站#2主变投运后，运行人员未按照变电站巡视工作要求，及时开展现场定值核对。
防止“误整定”的运行环节第三道把关失效。
由于三道把关防线均失效，最终造成#2主变B套保护误整定事件的发生。
该事件的发生暴露出以下几个方面问题：
①保护标准化作业流于形式，现场各项工作要求均落实不到位。
某变电站#2主变高后备跳闸事件暴露出公司检修、运行及施工人员，在试验、验收、巡视等各环节工作要求均未落实，特别是对于保护检修工作最为基础和重要的试验环节，未按照要求开展，是造成本次事故的主要原因；②人员技能水平及责任心缺失，现场人员工作履责不到位。
某变电站改造施工过程中检修、运行、施工三方人员，普遍存在对自身工作职责认识模糊，履责不到位情况。
同时受限于人员经验及技能水平，对相关工作环节技术风险点及隐患未能及时发现，各环节风险管控措施与流程又形同虚设，最终造成跳闸事件发生不可避免。
4 整改和防范措施
①相关人员及单位应深刻吸取教训，认真反思暴露的问题，全面查找运维管理、继电保护管理、安全技术培训等工作存在的薄弱环节，制定防范和整改措施，并严格按照“四不放过”原则追究责任；②对公司所辖范围内全部变电站进行一次
全面校对工作，凡定值具备打印条件的必须打印核对。
该项工作由运行单位牵头，检修单位配合，于2017年4月31日前完成；③公司所辖变电站，全部纳入公司2018年继电保护精益化评价计划变电站，并提前至4月开始实施。
请运维与检修协同好时间，按照每站2～3天的时间进度，制定计划并认真开展。
每站评价完成后，由运行与检修单位即时将各自的《辖区变电站精益化评价问题及整改情况汇总表》反馈调控中心，全部精评工作应于2018年1月31日前完成；④请检修室与运维室全面介入辖区变电站的检修工作，从即日起，辖区全部变电站的所有检修工作，检修室均需安排人员全面参与并把关，运维八班运维室需派驻专业人员驻点帮扶。
5 经验和教训
要重视继电保护专业全过程管理，尤其要重视其中的定值整定管理工作。
定值整定，一般会理解为结合电网接线，根据各类整定规程，对各类继电保护装置，进行继电保护功能的投退和定值大小的计算，最终形成定值通知单。
实际上，定值整定还包括现场运维人员严格执行规程规范要求，将定值通知单执行到位，确保继电保护装置的实际取值和继电保护定值通知保持一致。
公司“630攻坚”项目时间紧、任务重，“三集五大”再集约改革中专业流程、人员调配可能存在的不匹配，智能变电站的建设中专业制度可能存在的不适应等等，这都给当前继电保护专业工作带来了更大压力和很多新的问题。
近期好几次保护误动问题都出在现场运维人员未能将定值通知单执行到位，暴露出继电保护专业全过程管理中定值整定环节管理的薄弱性。
这不仅是个别专业人员的失职，更反映出我们在定值整定等专业基础管理工作上的忽视。
戒骄戒躁，踏踏实实，我们要做好定值整定的每个细节工作，确保继电保护专业全过程管理的良性循环。
陈爱平（1976- ），女，本科，工程师，主要从事继电保护的整定计算及运维管理工作。
