新曲柄连杆机构拆装与调整

曲柄连杆机构拆装工艺要点学习曲柄连杆机构拆装工艺这么久，今天来说说关键要点。

我理解啊，这曲柄连杆机构拆装呢，首先拆的时候一定要按顺序来。

就好像咱们拆乐高积木似的，要是瞎拆一通，最后肯定装不回去。

比如说，对于活塞连杆组件，一般先得把活塞销卡环取出来，这卡环就那么一点小玩意儿，可别弄丢了，弄丢了那就麻烦大了去了，整个活塞连杆的拆卸都会受阻。

我总结啊，这拆卸顺序就像是树上的果实，按顺序摘才能保证树不受损，拆卸也是一样，按顺序来才不会损坏机构。

拆螺丝的时候也有讲究。

不能可着一股劲儿猛拧啊，我之前就犯过这个毛病，差点把螺丝给拧滑丝了。

这就好比咱们拧家里的瓶盖，要是用蛮力，那瓶盖也容易坏掉。

要先用合适的工具，然后慢慢地加力，如果感觉特别紧，就要停下来检查下是不是有什么卡住的地方。

对了还有个要点，标记一定要做好。

哪部分原来是在哪的，和哪些部件是配合的，都得标记清楚，这就和咱们整理衣服似的，要是乱放一气，再想找的时候就找不到了。

比如说，连杆大头和小头的上下方向，还有曲轴颈和连杆瓦座上的标记，都得看清楚记好。

安装的时候呢，要确保各个部件的清洁。

我觉得就像是我们做菜之前得把菜洗干净一样，部件上要是有脏东西，那装配起来就会有问题。

像活塞环的安装，必须要保证活塞环在活塞环槽里能自由转动，并且活塞环的开口要错开一定的角度，我理解这个角度是为了防止漏气，这可都是有讲究的呀。

说到工具的选择，那也很关键。

不同的螺栓要用不同规格的扳手，可不能将就。

我就有这么一回，没有合适的扳手，就用了一个差不多的，结果把螺栓头都给整得有点变形了。

我也知道我理解的可能还有局限性，这还要在不断的实践中去积累经验。

学这个拆装工艺啊，我还发现多看看维修手册这类的参考资料很有帮助，里面有好多精细的图片和详细的文字说明，能让自己更清楚哪里容易出错，每次看我都能发现一些自己之前没注意到的点。

同时呢，自己动手多拆几遍装几遍，自然就更熟练了。

不过我感觉这不是个容易事儿，每次拆装都会有点小问题出现，但是出现问题后仔细琢磨，就又能知道新的要点，我想这就是学习这门工艺的乐趣所在吧。

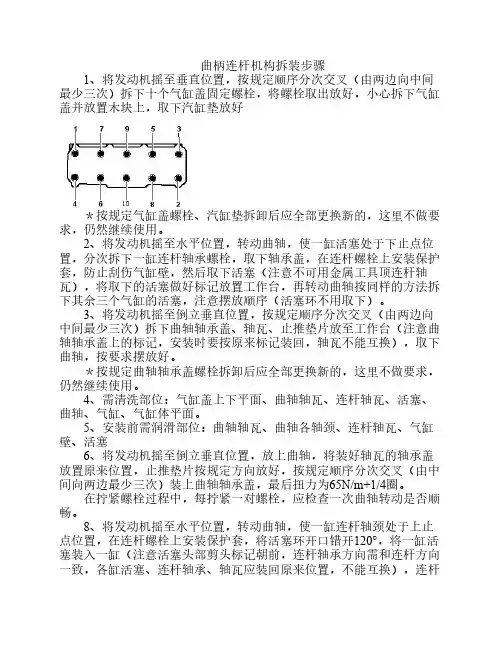

曲柄连杆机构拆装步骤1、将发动机摇至垂直位置，按规定顺序分次交叉（由两边向中间最少三次）拆下十个气缸盖固定螺栓，将螺栓取出放好，小心拆下气缸盖并放置木块上，取下汽缸垫放好＊按规定气缸盖螺栓、汽缸垫拆卸后应全部更换新的，这里不做要求，仍然继续使用。

2、将发动机摇至水平位置，转动曲轴，使一缸活塞处于下止点位置，分次拆下一缸连杆轴承螺栓，取下轴承盖，在连杆螺栓上安装保护套，防止刮伤气缸壁，然后取下活塞（注意不可用金属工具顶连杆轴瓦），将取下的活塞做好标记放置工作台，再转动曲轴按同样的方法拆下其余三个气缸的活塞，注意摆放顺序（活塞环不用取下）。

3、将发动机摇至倒立垂直位置，按规定顺序分次交叉（由两边向中间最少三次）拆下曲轴轴承盖、轴瓦、止推垫片放至工作台（注意曲轴轴承盖上的标记，安装时要按原来标记装回，轴瓦不能互换），取下曲轴，按要求摆放好。

＊按规定曲轴轴承盖螺栓拆卸后应全部更换新的，这里不做要求，仍然继续使用。

4、需清洗部位：气缸盖上下平面、曲轴轴瓦、连杆轴瓦、活塞、曲轴、气缸、气缸体平面。

5、安装前需润滑部位：曲轴轴瓦、曲轴各轴颈、连杆轴瓦、气缸壁、活塞6、将发动机摇至倒立垂直位置，放上曲轴，将装好轴瓦的轴承盖放置原来位置，止推垫片按规定方向放好，按规定顺序分次交叉（由中间向两边最少三次）装上曲轴轴承盖，最后扭力为65N/m+1/4圈。

在拧紧螺栓过程中，每拧紧一对螺栓，应检查一次曲轴转动是否顺畅。

8、将发动机摇至水平位置，转动曲轴，使一缸连杆轴颈处于上止点位置，在连杆螺栓上安装保护套，将活塞环开口错开120°，将一缸活塞装入一缸（注意活塞头部剪头标记朝前，连杆轴承方向需和连杆方向一致，各缸活塞、连杆轴承、轴瓦应装回原来位置，不能互换），连杆螺栓扭力30N/m+1/4圈。

再转动曲轴按同样的方法拆安装其余三个气缸的活塞。

在安装活塞过程中，每拧紧一对连杆轴承螺栓，应检查一次曲轴转动是否顺畅。

9、将发动机摇至垂直位置，放上汽缸垫，放上缸盖，装入气缸盖螺栓，规定顺序分次交叉拧紧，再用40 N/m预紧所有螺栓+1/4圈+1/4圈。

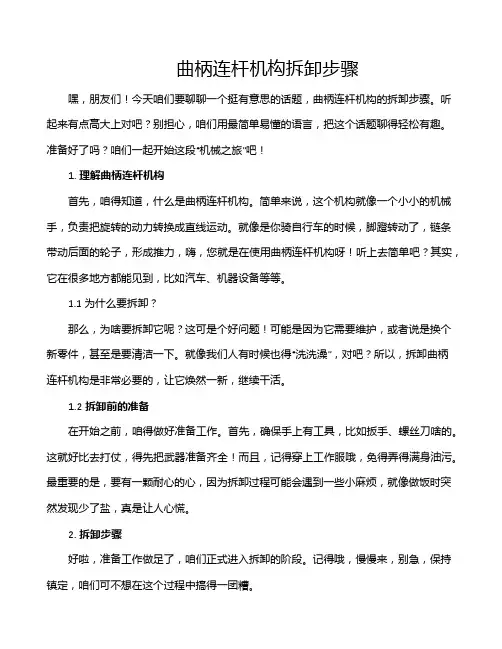

曲柄连杆机构拆卸步骤嘿，朋友们！今天咱们要聊聊一个挺有意思的话题，曲柄连杆机构的拆卸步骤。

听起来有点高大上对吧？别担心，咱们用最简单易懂的语言，把这个话题聊得轻松有趣。

准备好了吗？咱们一起开始这段“机械之旅”吧！1. 理解曲柄连杆机构首先，咱得知道，什么是曲柄连杆机构。

简单来说，这个机构就像一个小小的机械手，负责把旋转的动力转换成直线运动。

就像是你骑自行车的时候，脚蹬转动了，链条带动后面的轮子，形成推力，嗨，您就是在使用曲柄连杆机构呀！听上去简单吧？其实，它在很多地方都能见到，比如汽车、机器设备等等。

1.1 为什么要拆卸？那么，为啥要拆卸它呢？这可是个好问题！可能是因为它需要维护，或者说是换个新零件，甚至是要清洁一下。

就像我们人有时候也得“洗洗澡”，对吧？所以，拆卸曲柄连杆机构是非常必要的，让它焕然一新，继续干活。

1.2 拆卸前的准备在开始之前，咱得做好准备工作。

首先，确保手上有工具，比如扳手、螺丝刀啥的。

这就好比去打仗，得先把武器准备齐全！而且，记得穿上工作服哦，免得弄得满身油污。

最重要的是，要有一颗耐心的心，因为拆卸过程可能会遇到一些小麻烦，就像做饭时突然发现少了盐，真是让人心慌。

2. 拆卸步骤好啦，准备工作做足了，咱们正式进入拆卸的阶段。

记得哦，慢慢来，别急，保持镇定，咱们可不想在这个过程中搞得一团糟。

2.1 拆掉外部配件第一步，先把外部的配件都拆掉。

这就像是先把衣服脱掉，然后才能好好洗澡。

用扳手把连接的螺丝拧松，再用手把那些小零件轻轻拿下来。

小心点，不要把它们掉到地上，万一找不着就麻烦了。

你可以在旁边准备一个小盒子，把它们放好，免得乱成一锅粥。

2.2 拆卸曲柄和连杆接下来，就要着手拆卸曲柄和连杆了。

首先要找到连接点，一般是在曲柄的底部。

用扳手轻轻拧松，听到“咔嚓”声的时候，心里千万别紧张，继续保持耐心。

把连杆从曲柄上卸下来时，尽量小心点，别把它们搞坏了，毕竟这可是“心肝宝贝”呀！完成后，记得检查一下周围，看看有没有落下的小配件，别让它们在角落里孤单。

曲柄连杆机构的分解步骤曲柄连杆机构是一种常见的机械传动机构，它由曲轴、连杆和活塞组成，广泛应用于内燃机、发动机、焊接机和压力机等设备中。

下面我将为大家详细介绍曲柄连杆机构的分解步骤。

首先，为了拆卸曲柄连杆机构，我们需要将机器部件彻底停止并切断电源，确保安全操作。

然后，我们需要准备好需要使用的工具，包括扳手、螺丝刀、锤子和千斤顶等。

第一步，我们需要拆下连接曲柄的螺栓。

使用扳手松开螺栓并将其取出。

这是分解曲柄连杆机构的第一步，旨在松开曲柄与连杆之间的连接。

第二步，拆下曲柄盖以便进一步分解曲柄连杆机构。

我们需要使用螺丝刀将曲柄盖上的螺丝拆下。

在拆卸曲柄盖时应特别小心，确保不会损坏其他部件。

第三步，拆下连杆。

根据具体的机械设备，有时我们需要使用千斤顶等工具来推动连杆，将其从曲柄上拆下。

在使用千斤顶时，请确保施加的力度适当，以防止机械设备受损。

第四步，继续将曲柄从机械设备上拆下。

在松开螺栓后，我们需要使用锤子轻轻敲打曲柄，使其松动，并将其从轴上拆下。

在拆卸曲柄时，我们需要特别小心，以免损坏曲轴和其他机械设备。

第五步，拆卸活塞。

活塞与连杆之间通常通过销钉连接。

我们需要使用锤子和螺丝刀等工具，将销钉从活塞和连杆上拆下。

拆卸活塞时，我们需要格外小心，以防止活塞和其他部件的损坏。

第六步，分解曲柄连接机构的最后一步是拆卸活塞环。

活塞环通常安装在活塞上，通过压缩和拉伸来实现活塞的密封。

我们需要谨慎地将活塞环从活塞上取下，确保不会损坏活塞和活塞环。

通过以上分解步骤，我们可以将曲柄连杆机构彻底拆卸。

在分解过程中，我们需要特别小心，并遵循机械设备制造商的指示和操作规程。

拆卸曲柄连杆机构后，我们可以进行维修和更换需要修理或更换的部件，并进行必要的清洗和保养，确保机器的正常运行。

总而言之，曲柄连杆机构的分解步骤包括松开螺栓、拆下曲柄盖、拆下连杆、拆下曲柄、拆下活塞和拆下活塞环。

在进行分解过程时，我们需要小心操作，确保安全，并根据机器制造商的指示和操作规程进行操作。

曲柄连杆机构拆卸流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!曲柄连杆机构拆卸流程如下：①前期准备：确保发动机冷却，断开电池负极，放置在干净的工作台上。

准备工具，如扭力扳手、组合扳手、记号笔等。

②拆卸附件：首先拆卸机油底壳、机油滤网、浮子及机油泵，接着取下曲轴带轮和中间齿轮，以便进入主体拆卸。

③拆解气缸盖：将发动机转至合适位置，按制造商规定顺序交叉拆下气缸盖螺栓，取下气缸盖并妥善放置，注意检查并保存好气缸垫。

④拆卸活塞连杆组件：将曲轴转动至特定气缸的下止点，依次拆卸该缸的连杆轴承盖螺栓，使用保护套避免损伤气缸壁，标记并取出活塞连杆组件。

⑤拆卸曲轴：在确保所有活塞连杆组件都已拆除后，按顺序拆卸曲轴轴承盖及轴瓦，小心提取曲轴。

⑥清洁检查：对所有拆下的部件进行彻底清洁，检查磨损或损坏情况，评估是否需要更换零件。

⑦记录与标记：在整个拆卸过程中，重要的是记录拆卸顺序，对零部件做对应标记，确保后续装配时能正确复原。

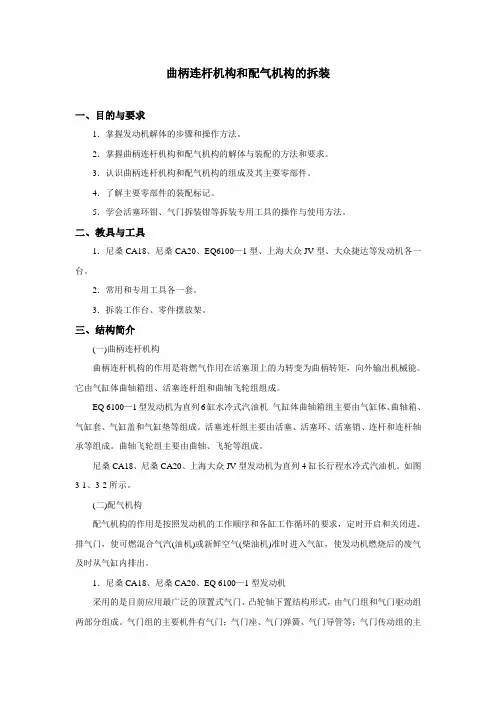

曲柄连杆机构和配气机构的拆装一、目的与要求1．掌握发动机解体的步骤和操作方法。

2．掌握曲柄连杆机构和配气机构的解体与装配的方法和要求。

3．认识曲柄连杆机构和配气机构的组成及其主要零部件。

4．了解主要零部件的装配标记。

5．学会活塞环钳、气门拆装钳等拆装专用工具的操作与使用方法。

二、教具与工具1．尼桑CA18、尼桑CA20、EQ6100—1型、上海大众JV型、大众捷达等发动机各一台。

2．常用和专用工具各一套。

3．拆装工作台、零件摆放架。

三、结构简介(一)曲柄连杆机构曲柄连杆机构的作用是将燃气作用在活塞顶上的力转变为曲柄转矩，向外输出机械能。

它由气缸体曲轴箱组、活塞连杆组和曲轴飞轮组组成。

EQ 6100—1型发动机为直列6缸水冷式汽油机气缸体曲轴箱组主要由气缸体、曲轴箱、气缸套、气缸盖和气缸垫等组成。

活塞连杆组主要由活塞、活塞环、活塞销、连杆和连杆轴承等组成。

曲轴飞轮组主要由曲轴、飞轮等组成。

尼桑CA18、尼桑CA20、上海大众JV型发动机为直列4缸长行程水冷式汽油机。

如图3-1、3-2所示。

(二)配气机构配气机构的作用是按照发动机的工作顺序和各缸工作循环的要求，定时开启和关闭进、排气门，使可燃混合气汽(油机)或新鲜空气(柴油机)准时进入气缸，使发动机燃烧后的废气及时从气缸内排出。

1．尼桑CA18、尼桑CA20、EQ 6100—1型发动机采用的是目前应用最广泛的顶置式气门、凸轮轴下置结构形式，由气门组和气门驱动组两部分组成。

气门组的主要机件有气门；气门座、气门弹簧、气门导管等；气门传动组的主要机件有摇臂、摇臂轴、调整螺钉、推杆、挺杆、凸轮轴和正时齿轮等。

尼桑CA18、CA20为链传动。

2．捷达、上海大众JV型发动机采用的是同步齿形带驱动顶置凸轮轴，单列顶置气门，液压挺杆的配气机构。

齿型带传动。

捷达发动机凸轮轴轴向定位为轴径两端凸肩式。

四、拆装方法及步骤（一）上海大众JV发动机曲柄连杆机构及配气机构的拆卸。

曲柄连杆机构拆装实训报告标题：曲柄连杆机构拆装实训报告简介：曲柄连杆机构是机械工程中常见的运动转换装置，广泛应用于各种机械设备中。

为了更好地理解和掌握曲柄连杆机构的工作原理和拆装方法，本报告对曲柄连杆机构进行了拆装实训，并详细记录了整个过程。

第一节：引言本节将对曲柄连杆机构进行简要介绍，包括其定义、作用和应用领域。

同时，还将提出本次实训的目的和重要性，以及本报告的结构安排。

第二节：曲柄连杆机构的工作原理本节将深入探讨曲柄连杆机构的工作原理，包括曲柄、连杆和活塞等关键部件的作用和相互协调配合的关系。

通过图文并茂的方式，展示曲柄连杆机构的运动过程和动力传递原理，帮助读者更好地理解其工作原理。

第三节：曲柄连杆机构的拆装步骤本节将详细介绍曲柄连杆机构的拆装步骤，包括工具和材料的准备，拆卸和装配的顺序，注意事项等。

通过清晰的文字描述和示意图，为读者提供操作指南，使他们能够在实际操作中熟练掌握曲柄连杆机构的拆装技巧。

第四节：曲柄连杆机构拆装实训经验总结在本节中，将对本次实训经验进行总结和回顾。

首先，回顾实训过程中遇到的困难和挑战，并提供解决问题的方法。

其次，总结实训经验，从安全、效率和质量等方面进行评估和反思，以便在以后的实训中改进。

最后，提供对曲柄连杆机构拆装的深入理解和思考，讨论其在实际应用中的局限性和改进方向。

第五节：结论本节将对全文进行总结，强调曲柄连杆机构的重要性和应用前景。

同时，也提出在实际工程中应注意的问题和建议，以提高曲柄连杆机构的设计和运用效果。

观点和理解：- 曲柄连杆机构是一种基础而重要的机械运动转换装置，其工作原理和拆装方法对于机械工程师和相关领域的从业人员来说至关重要。

- 在进行曲柄连杆机构的拆装时，应注意安全操作、维护设备完整性和防止零部件丢失等问题。

- 对曲柄连杆机构进行深入理解有助于发现其潜在的设计缺陷和改进方向，进而提高机械设备的性能和可靠性。
