AS 568A星形密封圈规格尺寸大全(X形圈)

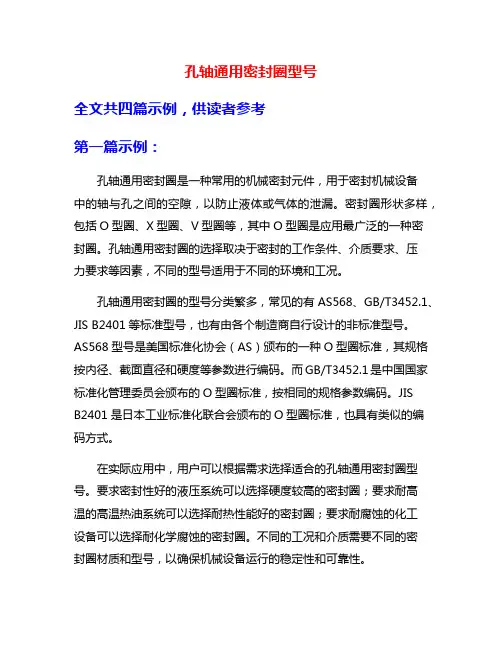

孔轴通用密封圈型号全文共四篇示例，供读者参考第一篇示例：孔轴通用密封圈是一种常用的机械密封元件，用于密封机械设备中的轴与孔之间的空隙，以防止液体或气体的泄漏。

密封圈形状多样，包括O型圈、X型圈、V型圈等，其中O型圈是应用最广泛的一种密封圈。

孔轴通用密封圈的选择取决于密封的工作条件、介质要求、压力要求等因素，不同的型号适用于不同的环境和工况。

孔轴通用密封圈的型号分类繁多，常见的有AS568、GB/T3452.1、JIS B2401等标准型号，也有由各个制造商自行设计的非标准型号。

AS568型号是美国标准化协会（AS）颁布的一种O型圈标准，其规格按内径、截面直径和硬度等参数进行编码。

而GB/T3452.1是中国国家标准化管理委员会颁布的O型圈标准，按相同的规格参数编码。

JISB2401是日本工业标准化联合会颁布的O型圈标准，也具有类似的编码方式。

在实际应用中，用户可以根据需求选择适合的孔轴通用密封圈型号。

要求密封性好的液压系统可以选择硬度较高的密封圈；要求耐高温的高温热油系统可以选择耐热性能好的密封圈；要求耐腐蚀的化工设备可以选择耐化学腐蚀的密封圈。

不同的工况和介质需要不同的密封圈材质和型号，以确保机械设备运行的稳定性和可靠性。

孔轴通用密封圈的安装和使用也是至关重要的。

在安装时，密封圈应保持清洁，并使用适当的工具将其安装到指定位置，避免损坏密封圈。

在使用过程中，要注意密封圈的周围是否存在任何异物或磨损，及时检查和更换密封圈，以确保其密封效果。

孔轴通用密封圈在各种机械设备中起着重要的作用，选择适合的型号和正确安装使用密封圈对延长设备寿命和降低维护成本有着重要意义。

希望本文能够对读者了解孔轴通用密封圈的类型和选择有所帮助，提高密封件的应用效率和性能。

第二篇示例：孔轴通用密封圈是一种用于密封机械设备中活塞、活塞杆、阀杆等成品的重要零部件。

密封圈的主要作用是防止液体或气体在机械设备中泄露，同时还能起到防尘、减少摩擦、保护密封面等作用。

O-ring进口O型圈,日标JIS2401/美标AS568,密封圈发布时间：2013-3-12 【关闭窗口】O-ring进口O型圈,日标JIS2401/美标AS568,密封圈O型圈规格表美标AS568橡胶O型圈|O型圈|橡胶密封圈硅胶O型圈|橡胶密封件|橡胶制品NBR70|o型密封圈|氟胶o型圈|NOK密封圈|日标JIS B2401国标GB1235-76标准O型圈P7|硅橡胶O型圈|美标AS-568|O型密封圈|新国标规格表|老国标O形圈美标AS568O型圈型号尺寸(mm) 型号尺寸(mm) 型号尺寸(mm)（ID ×C/S）（ID ×C/S）（ID ×C/S）AS568-001 0.74 ×1.02 AS568-004 1.78 ×1.78 AS568-102 1.24 ×2.62AS568-002 1.07 ×1.27 AS568-005 2.57 ×1.78 AS568-103 2.06 ×2.62AS568-003 1.42 ×1.53 AS568-006 2.90 ×1.78 AS568-104 2.84 ×2.62AS568-007 3.69 ×1.78 AS568-105 3.63 ×2.62AS568-008 4.47 ×1.78 AS568-106 4.42 ×2.62AS568-009 5.28 ×1.78 AS568-107 5.23 ×2.62AS568-010 6.07 ×1.78 AS568-108 6.02 ×2.62AS568-011 7.65 ×1.78 AS568-109 7.59 ×2.62AS568-012 9.25 ×1.78 AS568-110 9.19 ×2.62AS568-013 10.82 ×1.78 AS568-111 10.77 ×2.62AS568-014 12.42 ×1.78 AS568-112 12.37 ×2.62AS568-015 14.00 ×1.78 AS568-113 13.94 ×2.62AS568-016 15.60 ×1.78 AS568-114 15.54 ×2.62AS568-017 17.17 ×1.78 AS568-115 17.12 ×2.62AS568-018 18.77 ×1.78 AS568-116 18.72 ×2.62AS568-019 20.35 ×1.78 AS568-117 20.29 ×2.62AS568-020 21.95 ×1.78 AS568-118 21.89 ×2.62AS568-021 23.52 ×1.78 AS568-119 23.47 ×2.62AS568-022 25.12 ×1.78 AS568-120 25.07 ×2.62AS568-023 26.70 ×1.78 AS568-121 26.64 ×2.62AS568-024 28.30 ×1.78 AS568-122 28.24 ×2.62AS568-025 29.87 ×1.78 AS568-123 29.82 ×2.62AS568-026 31.47 ×1.78 AS568-124 31.42 ×2.62AS568-027 33.05 ×1.78 AS568-125 32.99 ×2.62AS568-028 34.65 ×1.78 AS568-126 34.59 ×2.62AS568-029 37.82 ×1.78 AS568-127 36.17 ×2.62AS568-030 41.00 ×1.78 AS568-128 37.77 ×2.62AS568-031 44.17 ×1.78 AS568-129 39.34 ×2.62AS568-032 47.35 ×1.78 AS568-130 40.94 ×2.62AS568-033 50.52 ×1.78 AS568-131 42.52 ×2.62AS568-034 53.70 ×1.78 AS568-132 44.12 ×2.62AS568-035 56.87 ×1.78 AS568-133 45.69 ×2.62AS568-036 60.05 ×1.78 AS568-134 47.29 ×2.62AS568-037 63.22 ×1.78 AS568-135 48.90 ×2.62 AS568-038 66.40 ×1.78 AS568-136 50.47 ×2.62 AS568-039 69.57 ×1.78 AS568-137 52.07 ×2.62 AS568-040 72.75 ×1.78 AS568-138 53.64 ×2.62 AS568-041 75.92 ×1.78 AS568-139 55.25 ×2.62 AS568-042 82.27 ×1.78 AS568-140 56.82 ×2.62 AS568-043 88.62 ×1.78 AS568-141 58.42 ×2.62 AS568-044 94.97 ×1.78 AS568-142 59.99 ×2.62 AS568-045 101.32 ×1.78 AS568-143 61.60 ×2.62 AS568-046 107.67 ×1.78 AS568-144 63.17 ×2.62 AS568-047 114.02 ×1.78 AS568-145 64.77 ×2.62 AS568-048 120.37 ×1.78 AS568-146 66.34 ×2.62 AS568-049 126.72 ×1.78 AS568-147 67.95 ×2.62 AS568-050 133.07 ×1.78 AS568-148 69.52 ×2.62 AS568-149 71.12 ×2.62AS568-150 72.69 ×2.62AS568-151 75.87 ×2.62AS568-152 82.22 ×2.62AS568-153 88.57 ×2.62AS568-154 94.92 ×2.62AS568-155 101.27 ×2.62AS568-156 107.62 ×2.62AS568-157 113.97 ×2.62AS568-158 120.32 ×2.62AS568-159 126.67 ×2.62AS568-160 133.02 ×2.62AS568-161 139.37 ×2.62AS568-162 145.72 ×2.62AS568-163 152.07 ×2.62AS568-164 158.42 ×2.62AS568-165 164.77 ×2.62AS568-166 171.47 ×2.62AS568-167 177.47 ×2.62AS568-168 183.82 ×2.62AS568-169 190.17 ×2.62AS568-170 196.52 ×2.62AS568-171 202.87 ×2.62AS568-172 209.22 ×2.62AS568-173 215.57 ×2.62AS568-174 221.94 ×2.62AS568-175 228.27 ×2.62AS568-176 234.62 ×2.62AS568-177 240.97 ×2.62AS568-178 247.32 ×2.62型号尺寸(mm) 型号尺寸(mm) 型号尺寸(mm)（ID ×C/S）（ID ×C/S）（ID ×C/S）AS568-201 4.34 ×3.53 AS568-309 10.46 ×5.34 AS568-425 113.67 ×6.99 AS568-202 5.94 ×3.53 AS568-310 12.07 ×5.34 AS568-426 116.84 ×6.99 AS568-203 7.52 ×3.53 AS568-311 13.64 ×5.34 AS568-427 120.02 ×6.99 AS568-204 9.12 ×3.53 AS568-312 15.24 ×5.34 AS568-428 123.19 ×6.99 AS568-205 10.69 ×3.53 AS568-313 16.81 ×5.34 AS568-429 126.37×6.99AS568-206 12.69 ×3.53 AS568-314 18.42 ×5.34 AS568-430 129.54×6.99AS568-207 13.87 ×3.53 AS568-315 19.99 ×5.34 AS568-431 132.72×6.99AS568-208 15.47 ×3.53 AS568-316 21.59 ×5.34 AS568-432 135.89×6.99AS568-209 17.04 ×3.53 AS568-317 23.16 ×5.34 AS568-433 139.07×6.99AS568-210 18.64 ×3.53 AS568-318 24.77 ×5.34 AS568-434 142.24×6.99AS568-211 20.22 ×3.53 AS568-319 26.34 ×5.34 AS568-435 145.42×6.99AS568-212 21.82 ×3.53 AS568-320 27.94 ×5.34 AS568-436 148.59×6.99AS568-213 23.39 ×3.53 AS568-321 29.51 ×5.34 AS568-437 151.77×6.99AS568-214 24.99 ×3.53 AS568-322 31.12 ×5.34 AS568-438 158.12×6.99AS568-215 26.58 ×3.53 AS568-323 32.69 ×5.34 AS568-439 164.47×6.99AS568-216 28.17 ×3.53 AS568-324 34.29 ×5.34 AS568-440 170.82×6.99AS568-217 29.74 ×3.53 AS568-325 37.47 ×5.34 AS568-441 177.17×6.99AS568-218 31.34 ×3.53 AS568-326 40.64 ×5.34 AS568-442 183.52×6.99AS568-219 32.92 ×3.53 AS568-327 43.82 ×5.34 AS568-443 189.87×6.99AS568-220 34.52 ×3.53 AS568-328 46.99 ×5.34 AS568-444 196.22×6.99AS568-221 36.09 ×3.53 AS568-329 50.17 ×5.34 AS568-445 202.57×6.99AS568-222 37.69 ×3.53 AS568-330 53.34 ×5.34 AS568-446 215.27×6.99AS568-223 40.87 ×3.53 AS568-331 56.52 ×5.34 AS568-447 227.97×6.99×6.99AS568-225 47.22 ×3.53 AS568-333 62.87 ×5.34 AS568-449 253.37×6.99AS568-226 50.39 ×3.53 AS568-334 66.04 ×5.34 AS568-450 266.07×6.99AS568-227 53.57 ×3.53 AS568-335 69.22 ×5.34 AS568-451 278.77×6.99AS568-228 56.74 ×3.53 AS568-336 72.39 ×5.34 AS568-452 291.47×6.99AS568-229 59.92 ×3.53 AS568-337 75.57 ×5.34 AS568-453 304.17×6.99AS568-230 63.09 ×3.53 AS568-338 78.74 ×5.34 AS568-454 316.87×6.99AS568-231 66.27 ×3.53 AS568-339 81.92 ×5.34 AS568-455 329.57×6.99AS568-232 69.44 ×3.53 AS568-340 85.09 ×5.34 AS568-456 342.27×6.99AS568-233 72.62 ×3.53 AS568-341 88.27 ×5.34 AS568-457 354.97×6.99AS568-234 75.79 ×3.53 AS568-342 91.44 ×5.34 AS568-458 367.67×6.99AS568-235 78.97 ×3.53 AS568-343 94.62 ×5.34 AS568-459 380.37×6.99AS568-236 82.14 ×3.53 AS568-344 97.79 ×5.34 AS568-460 393.07×6.99AS568-237 85.32 ×3.53 AS568-345 100.97 ×5.34 AS568-461 405.26×6.99AS568-238 88.49 ×3.53 AS568-346 104.14 ×5.34 AS568-462 417.96×6.99AS568-239 91.67 ×3.53 AS568-347 107.32 ×5.34 AS568-463 430.66×6.99AS568-240 94.84 ×3.53 AS568-348 110.49 ×5.34 AS568-464 443.36×6.99AS568-241 98.02 ×3.53 AS568-349 113.67 ×5.34 AS568-465 456.06×6.99AS568-242 101.19 ×3.53 AS568-350 116.84 ×5.34 AS568-466 468.76×6.99AS568-243 104.37 ×3.53 AS568-351 120.02 ×5.34 AS568-467 481.46×6.99AS568-244 107.54 ×3.53 AS568-352 123.19 ×5.34 AS568-468 494.16×6.99AS568-245 110.72 ×3.53 AS568-353 126.37 ×5.34 AS568-469 506.86×6.99×6.99AS568-247 117.07 ×3.53 AS568-355 132.72 ×5.34 AS568-471 557.66×6.99AS568-248 120.24 ×3.53 AS568-356 135.89 ×5.34 AS568-472 582.68×6.99AS568-249 123.42 ×3.53 AS568-357 139.07 ×5.34 AS568-473 608.08×6.99AS568-250 126.59 ×3.53 AS568-358 142.24 ×5.34 AS568-474 633.48×6.99AS568-251 129.77 ×3.53 AS568-359 145.42 ×5.34 AS568-475 658.88×6.99AS568-252 132.94 ×3.53 AS568-360 148.59 ×5.34AS568-253 136.12 ×3.53 AS568-361 151.77 ×5.34AS568-254 139.29 ×3.53 AS568-362 158.12 ×5.34AS568-255 142.47 ×3.53 AS568-363 164.47 ×5.34AS568-256 145.64 ×3.53 AS568-364 170.82 ×5.34AS568-257 148.82 ×3.53 AS568-365 177.17 ×5.34AS568-258 151.99 ×3.53 AS568-366 183.52 ×5.34AS568-259 158.34 ×3.53 AS568-367 189.87 ×5.34AS568-260 164.69 ×3.53 AS568-368 196.22 ×5.34AS568-261 171.04 ×3.53 AS568-369 202.57 ×5.34AS568-262 177.39 ×3.53 AS568-370 208.92 ×5.34AS568-263 183.74 ×3.53 AS568-371 215.27 ×5.34AS568-264 190.09 ×3.53 AS568-372 221.62 ×5.34AS568-265 196.44 ×3.53 AS568-373 227.97 ×5.34AS568-266 202.79 ×3.53 AS568-374 234.32 ×5.34AS568-267 209.14 ×3.53 AS568-375 240.67 ×5.34AS568-268 215.49 ×3.53 AS568-376 247.02 ×5.34AS568-269 221.84 ×3.53 AS568-377 253.37 ×5.34AS568-270 228.19 ×3.53 AS568-378 266.07 ×5.34AS568-271 234.54 ×3.53 AS568-379 278.77 ×5.34AS568-272 240.89 ×3.53 AS568-380 291.47 ×5.34AS568-273 247.24 ×3.53 AS568-381 304.17 ×5.34AS568-274 255.59 ×3.53 AS568-382 329.57 ×5.34AS568-275 266.29 ×3.53 AS568-383 354.97 ×5.34AS568-276 278.99 ×3.53 AS568-384 380.37 ×5.34AS568-277 291.69 ×3.53 AS568-385 405.26 ×5.34AS568-278 304.39 ×3.53 AS568-386 430.66 ×5.34AS568-279 329.79 ×3.53 AS568-387 456.06 ×5.34AS568-280 335.19 ×3.53 AS568-388 481.46 ×5.34AS568-281 380.59 ×3.53 AS568-389 506.86 ×5.34AS568-282 405.26 ×3.53 AS568-390 532.26 ×5.34AS568-283 430.66 ×3.53 AS568-391 557.66 ×5.34AS568-284 456.06 ×3.53 AS568-392 582.68 ×5.34AS568-393 608.08 ×5.34AS568-394 633.48 ×5.34AS568-395 658.88 ×5.34NBR70|o型密封圈|氟胶o型圈|NOK密封圈|日标JIS B2401国标GB1235-76标准O型圈P7|硅橡胶O型圈|美标AS-568|O型密封圈|新国标规格表|老国标O形圈ATS O-ring进口O型圈,日标JIS2401/美标AS568,密封圈。

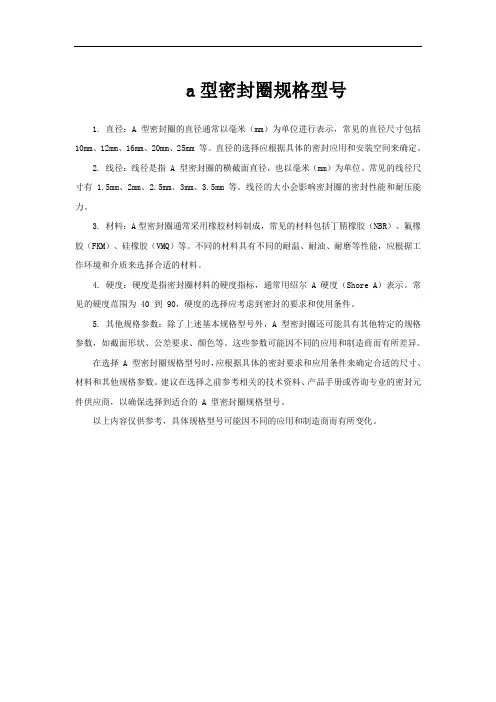

a型密封圈规格型号
1. 直径：A型密封圈的直径通常以毫米（mm）为单位进行表示，常见的直径尺寸包括10mm、12mm、16mm、20mm、25mm 等。

直径的选择应根据具体的密封应用和安装空间来确定。

2. 线径：线径是指 A 型密封圈的横截面直径，也以毫米（mm）为单位。

常见的线径尺寸有 1.5mm、2mm、2.5mm、3mm、
3.5mm 等。

线径的大小会影响密封圈的密封性能和耐压能力。

3. 材料：A型密封圈通常采用橡胶材料制成，常见的材料包括丁腈橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）等。

不同的材料具有不同的耐温、耐油、耐磨等性能，应根据工作环境和介质来选择合适的材料。

4. 硬度：硬度是指密封圈材料的硬度指标，通常用绍尔 A 硬度（Shore A）表示。

常见的硬度范围为 40 到 90，硬度的选择应考虑到密封的要求和使用条件。

5. 其他规格参数：除了上述基本规格型号外，A型密封圈还可能具有其他特定的规格参数，如截面形状、公差要求、颜色等。

这些参数可能因不同的应用和制造商而有所差异。

在选择 A 型密封圈规格型号时，应根据具体的密封要求和应用条件来确定合适的尺寸、材料和其他规格参数。

建议在选择之前参考相关的技术资料、产品手册或咨询专业的密封元件供应商，以确保选择到适合的 A 型密封圈规格型号。

以上内容仅供参考，具体规格型号可能因不同的应用和制造商而有所变化。

(3)AS568 O形圈尺寸表及部件对照表
(a)密封圈及垫片
单位 mm 油 压 用 燃 料 用 润 滑 油 用 O 形 圈 实 际 尺 寸
线径 内径
旧
待续
108
109模
压
密封圈待续
备注上述尺寸为AS568的实际尺寸，而非标准值。

油 压 用 燃 料 用 润 滑 油 用 O 形 圈 实 际 尺 寸
线径 内径旧
单位 mm
110
待续
线径 内径
旧
111模
压
密封圈待续
备注上述尺寸为AS568的实际尺寸，而非标准值。

线径 内径
旧
112
待续
线径 内径旧
113模
压
密封圈待续
线径 内径
旧备注上述尺寸为AS568的实际尺寸，而非标准值。

线径 内径旧
备注上述尺寸为AS568的实际尺寸，而非标准值。

114。

AS 568A星形密封圈规格尺寸（X形圈）
简称星形圈，又称X形圈，其规格尺寸用内径d1和截面直径d2表示。

槽中其径向或轴向预压缩赋予星形圈初始密封能力，它随压力的提高而增大
其密封力。

在压力作用下，星形圈的截面形状会使压力向各方面均匀地传递，
故具有良好的密封效果。

与O型圈相比优点如下：
由于其截面形状为四个密封唇，在沟槽中不产生扭曲，所以在往复运动时不会在沟槽中滚动
摩擦力小，因为它要求比O型圈小的预压缩。

较小的压缩意味着较小的摩擦力和磨损，从而有较长的寿命。

密封效果非常好，由于在星形圈截面上有较好的压力分布，从而可获得非常好的密封效果。

在密封唇之间形成润滑容腔，改善了启动状况。

与O型圈不同，它的分型飞边处于截面凹处，即两个密封唇之间，且远离唇口位置。

星形圈安装沟槽尺寸mm
注：1.括号内为材料是氟橡胶70的沟槽尺寸；2.当使用挡圈时，宽度b 1=b+2T ；b 2=b+T(T 为挡圈厚度)
安装沟槽表面粗糙度 µm
矩形安装沟槽侧面可加工成倾斜（如图角度），但如使用挡圈则侧面必须是垂直的。

密封圈规格型号大全密封圈是一种用于防止液体或气体泄漏的重要零部件，它广泛应用于机械设备、汽车、航空航天、船舶等领域。

不同的设备和机械所需的密封圈规格型号各不相同，因此了解不同规格型号的密封圈对于正确选择和使用密封圈至关重要。

在本文中，我们将介绍一些常见的密封圈规格型号，帮助您更好地了解和选择适合您需求的密封圈。

1. O型密封圈。

O型密封圈是最常见的一种密封圈，其截面呈圆形，适用于静态密封和动态密封。

根据其直径和截面尺寸的不同，O型密封圈可以分为多种规格型号，常见的有AS568、JIS B 2401、GB/T 3452.1等标准。

在选择O型密封圈时，需要根据密封环境、工作压力、温度等因素来确定合适的规格型号。

2. X型密封圈。

X型密封圈是一种特殊的密封圈，其截面呈X形，适用于高压和高温环境。

X型密封圈的规格型号通常按照其内径、外径和横截面尺寸来进行标识，例如X100x110x5，表示内径为100mm，外径为110mm，横截面尺寸为5mm。

在选择X型密封圈时，需要特别注意其尺寸和材质，以确保其能够承受高压和高温的工作环境。

3. 方形密封圈。

方形密封圈是一种常用于静态密封的密封圈，其截面呈方形，适用于密封盒、密封垫等部位。

方形密封圈的规格型号通常按照其长、宽、厚来进行标识，例如100x100x5，表示长和宽均为100mm，厚度为5mm。

在选择方形密封圈时，需要考虑其材质、硬度和密封性能，以确保其能够有效地密封。

4. Y型密封圈。

Y型密封圈是一种用于轴向密封的密封圈，其截面呈Y形，适用于液压缸、活塞等部位。

Y型密封圈的规格型号通常按照其内径、外径和横截面尺寸来进行标识，例如Y100x110x5，表示内径为100mm，外径为110mm，横截面尺寸为5mm。

在选择Y型密封圈时，需要考虑其耐磨性、耐油性和密封性能，以确保其能够有效地防止液体泄漏。

5. U型密封圈。

U型密封圈是一种用于轴向密封的密封圈，其截面呈U形，适用于活塞杆、阀杆等部位。

密封圈及其沟槽尺寸选用标准
密封圈及其沟槽尺寸选用的标准可以根据具体的应用需求和行业标准进行选择。

以下是一些常用的标准：
1. O形圈：O形圈的尺寸通常按照国际标准ISO 3601/1或美国标准AS 568进行选用。

这些标准包含了各种尺寸的O形圈的直径、截面厚度和材料等参数。

2. X形圈：X形圈的尺寸通常按照国际标准ISO 6149进行选用。

这个标准定义了X形圈的垂直截面尺寸和配套的螺纹尺寸。

3. 方形密封圈：方形密封圈的尺寸通常按照国际标准ISO 3601/2进行选用。

这个标准定义了方形密封圈的边长、截面厚度和材料等参数。

4. V形密封圈：V形密封圈的尺寸可以按照国际标准ISO / DIN 6194进行选用。

这个标准定义了V形密封圈的直径、截面厚度和材料等参数。

5. 其他特殊密封圈及沟槽：对于一些特殊的密封圈和沟槽，可以参考行业标准或制造商提供的技术资料进行选用。

需要注意的是，选用密封圈及其沟槽尺寸时，还需要考虑实际工作环境的要求，例如压力、温度、介质等，以确保密封件的性能和可靠性。

AS 568A星形密封圈规格尺寸（X形圈）
简称星形圈，又称X形圈，其规格尺寸用内径d1和截面直径d2表示。

槽中其径向或轴向预压缩赋予星形圈初始密封能力，它随压力的提高而增大
其密封力。

在压力作用下，星形圈的截面形状会使压力向各方面均匀地传递，
故具有良好的密封效果。

与O型圈相比优点如下：
由于其截面形状为四个密封唇，在沟槽中不产生扭曲，所以在往复运动时不会在沟槽中滚动
摩擦力小，因为它要求比O型圈小的预压缩。

较小的压缩意味着较小的摩擦力和磨损，从而有较长的寿命。

密封效果非常好，由于在星形圈截面上有较好的压力分布，从而可获得非常好的密封效果。

在密封唇之间形成润滑容腔，改善了启动状况。

与O型圈不同，它的分型飞边处于截面凹处，即两个密封唇之间，且远离唇口位置。

星形圈安装沟槽尺寸mm
注：1.括号内为材料是氟橡胶70的沟槽尺寸；2.当使用挡圈时，宽度b 1=b+2T ；b 2=b+T(T 为挡圈厚度)
安装沟槽表面粗糙度 µm
矩形安装沟槽侧面可加工成倾斜（如图角度），但如使用挡圈则侧面必须是垂直的。

进口O形圈和进口星形密封圈星形密封圈概述一、概述星形密封圈是四唇口密封，形状类似X，因此又称为X形圈。

它是在O形圈基础上性能又作了改进和提高，其标准尺寸完全与美国AS 568 A标准的O形圈相同。

可代替大部分O形圈场合。

二、优点：-与O形圈相比，由于星形密封圈在密封唇之间形成润滑容腔，具有较小的摩擦阻力，启动阻力。

-由于它的飞边位置在截面的凹处，所以密封效果好。

-非圆形截面，避免在往复运动时产生滚动。

三、技术数据星型密封圈的应用范围很广。

根据温度、压力和介质选择合适的材料。

为了使作为密封元件的星形密封圈适应给定应用场合，就应考虑所有的工作参数间的相互制约。

在确定应用规范时，必须考虑到峰值温度、连续工作温度以及运行周期。

在旋转场合，还必须考虑由于摩擦热引起的温升。

■ 性能参数项目技术参数动密封静密封往复运动旋转运动工作压力（MPa）有挡圈30 15 40 无挡圈 5 - 5速度（m/s）0.5 2.0 -温度（℃）一般场合：-30℃～+110℃特殊材料：-60℃～+200℃旋转场合：-30℃～+80℃四、作用机理星形密封圈是一种自紧密封型的双作用密封元件。

径向与轴向上的力取决于系统的压力，随着压力的上升，星形密封圈的压缩变形会增大，总的密封力随着提高，从而形成可靠的密封。

五、如何选择星形密封圈若已知轴孔的直径，则依据下列准则选择合适的星形密封圈：1．静密封或往复直线运动：孔用密封：星形密封圈的内径尺寸应当与沟槽相适应，或小于沟槽外径尺寸2%左右。

因为预压缩产生的预压紧力可以有效地防止星形密封圈的扭曲。

轴用密封：星形密封圈的内径尺寸应等于或适当大于轴的外径尺寸约0.2～0.3mm，也可相对轴的外径尺寸大1%，由此，密封圈可以更容易地安装，同时获得更长的使用寿命。

2．旋转密封：星形密封圈的内径应比被它密封的轴径约大2～5%。

因为密封圈用在旋转运动时会摩擦发热，而弹性体受热后会收缩（焦耳效应）。

为了使密封圈能有润滑和可靠工作，必须选用内径比轴径大的星形圈。
