数字滤波器理论与设计

数字滤波器概念及设计数字滤波器概念及设计•数字滤波器分类•滤波器相关函数•常见滤波器•o平均滤波器o平滑滤波器o限幅滤波器o中值滤波器数字滤波器(digital filter)是一个离散时间系统，通常按照预定的算法，将输入的离散时间信号或数字信号转化为所要求的离散时间或数值信号，相对于模拟滤波器而言，数字滤波器具有精度高、可靠性高、灵活性好、可程序控制调试的优点。

数字滤波器分类滤波器可以分为经典滤波器和现代滤波器两类经典滤波器：经典滤波器（classical filter),其原理是假定期望信号和噪声各占不同频段，滤波后去除噪声频段的信号，保留期望频段的信号。

•按频率分类：•(1)低通滤波器：low-pass filter•(2)高通滤波器：high-pass filter•(3)带通滤波器：band-pass filter•(4)带阻滤波器：band-stop filter•(5)全通滤波器：all-pass filter•按单位冲击响应特性分类：•(1)无限冲击响应滤波器:infinite impulse respance•(2)有限冲击响应滤波器：finite impulse respance•其中有限冲击响应滤波器可以参考FIR数字滤波器,该文介绍了有限冲击响应滤波器的设计方法，和代码实现。

•现代滤波器：•现代滤波器又称为统计最优滤波器(statistical optimal filter),与经典滤波器不同，统计最优滤波器是依据某些统计最优规则，从带噪声的测试信号中对由用信号或信号参数进行估计。

•（1）维纳滤波器：Wiener filter•（2）卡尔曼滤波器：Kalman filter•（3）自适应滤波器：adaptive filter•现代滤波器中，卡尔曼滤波器比较常见，其公式推导和实现方法可以参考卡尔曼滤波原理介绍及算法实现,该文介绍了详细的推导公式和代码实现。

滤波器相关函数当ak全为0时，滤波器称为有限冲击响应滤波器，当不全为0时，称为无限冲击响应滤波器。

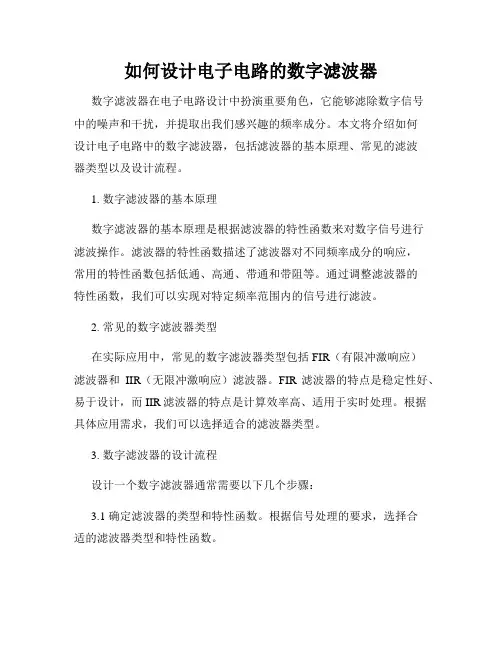

如何设计电子电路的数字滤波器数字滤波器在电子电路设计中扮演重要角色，它能够滤除数字信号中的噪声和干扰，并提取出我们感兴趣的频率成分。

本文将介绍如何设计电子电路中的数字滤波器，包括滤波器的基本原理、常见的滤波器类型以及设计流程。

1. 数字滤波器的基本原理数字滤波器的基本原理是根据滤波器的特性函数来对数字信号进行滤波操作。

滤波器的特性函数描述了滤波器对不同频率成分的响应，常用的特性函数包括低通、高通、带通和带阻等。

通过调整滤波器的特性函数，我们可以实现对特定频率范围内的信号进行滤波。

2. 常见的数字滤波器类型在实际应用中，常见的数字滤波器类型包括FIR（有限冲激响应）滤波器和IIR（无限冲激响应）滤波器。

FIR滤波器的特点是稳定性好、易于设计，而IIR滤波器的特点是计算效率高、适用于实时处理。

根据具体应用需求，我们可以选择适合的滤波器类型。

3. 数字滤波器的设计流程设计一个数字滤波器通常需要以下几个步骤：3.1 确定滤波器的类型和特性函数。

根据信号处理的要求，选择合适的滤波器类型和特性函数。

3.2 确定滤波器的阶数。

滤波器的阶数决定了滤波器的陡峭程度，通常阶数越高，滤波器的陡峭程度越高。

3.3 设计滤波器的传递函数。

传递函数描述了滤波器对输入信号的处理方式，可以通过数学公式或者系统函数来表示。

3.4 进行滤波器的频率响应分析。

通过对滤波器的传递函数进行频率响应分析，可以了解滤波器的滤波效果以及在不同频率下的增益情况。

3.5 选择合适的滤波器参数。

根据频率响应分析的结果，调整滤波器的参数，使其满足设计要求。

3.6 实施滤波器的实现。

将设计好的滤波器转换为数字滤波器的实现形式，可以采用差分方程、滤波器结构等方法。

4. 数字滤波器设计的注意事项在进行数字滤波器设计时，需要注意以下几个方面：4.1 频率响应的平滑度。

滤波器的频率响应应该尽可能平滑，避免出现过多的波纹或泄漏现象。

4.2 滤波器的延时性。

滤波器在信号处理过程中会引入一定的延时，需要根据具体应用需求合理处理。

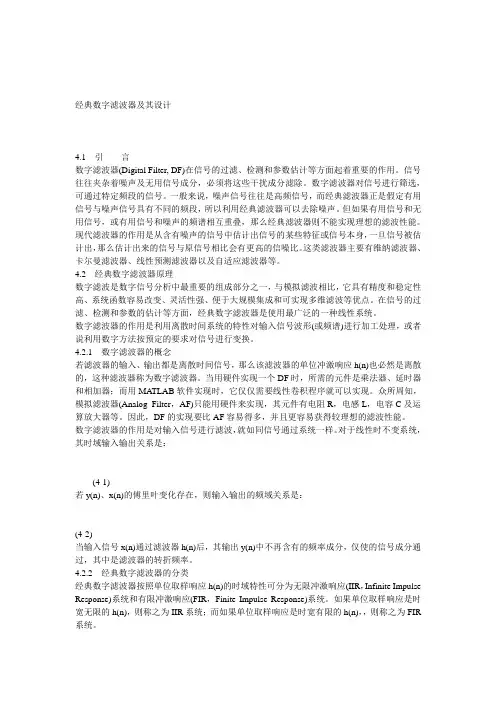

经典数字滤波器及其设计4.1 引言数字滤波器(Digital Filter, DF)在信号的过滤、检测和参数估计等方面起着重要的作用。

信号往往夹杂着噪声及无用信号成分，必须将这些干扰成分滤除。

数字滤波器对信号进行筛选，可通过特定频段的信号。

一般来说，噪声信号往往是高频信号，而经典滤波器正是假定有用信号与噪声信号具有不同的频段，所以利用经典滤波器可以去除噪声。

但如果有用信号和无用信号，或有用信号和噪声的频谱相互重叠，那么经典滤波器则不能实现理想的滤波性能。

现代滤波器的作用是从含有噪声的信号中估计出信号的某些特征或信号本身，一旦信号被估计出，那么估计出来的信号与原信号相比会有更高的信噪比。

这类滤波器主要有维纳滤波器、卡尔曼滤波器、线性预测滤波器以及自适应滤波器等。

4.2 经典数字滤波器原理数字滤波是数字信号分析中最重要的组成部分之一，与模拟滤波相比，它具有精度和稳定性高、系统函数容易改变、灵活性强、便于大规模集成和可实现多维滤波等优点。

在信号的过滤、检测和参数的估计等方面，经典数字滤波器是使用最广泛的一种线性系统。

数字滤波器的作用是利用离散时间系统的特性对输入信号波形(或频谱)进行加工处理，或者说利用数字方法按预定的要求对信号进行变换。

4.2.1 数字滤波器的概念若滤波器的输入、输出都是离散时间信号，那么该滤波器的单位冲激响应h(n)也必然是离散的，这种滤波器称为数字滤波器。

当用硬件实现一个DF时，所需的元件是乘法器、延时器和相加器；而用MA TLAB软件实现时，它仅仅需要线性卷积程序就可以实现。

众所周知，模拟滤波器(Analog Filter，AF)只能用硬件来实现，其元件有电阻R，电感L，电容C及运算放大器等。

因此，DF的实现要比AF容易得多，并且更容易获得较理想的滤波性能。

数字滤波器的作用是对输入信号进行滤波，就如同信号通过系统一样。

对于线性时不变系统，其时域输入输出关系是：(4-1)若y(n)、x(n)的傅里叶变化存在，则输入输出的频域关系是：(4-2)当输入信号x(n)通过滤波器h(n)后，其输出y(n)中不再含有的频率成分，仅使的信号成分通过，其中是滤波器的转折频率。

数字滤波器的设计与实现研究数字滤波器是数字信号处理领域中的基础知识，其应用广泛。

数字滤波器的设计和实现对于数字信号处理系统的性能有着至关重要的影响。

数字滤波器又分为IIR和FIR两种类型，IIR滤波器在一定条件下可以实现无限长时间序列的滤波，但易产生不稳定性和阶数高的问题；而FIR滤波器则具有衰减速度快、抗混响性能强等优点。

本文将介绍数字滤波器的设计与实现研究，包括其基本原理、设计方法和实现技术等内容。

一、数字滤波器的基本原理数字滤波器是用来滤除数字信号中某些成分或加强某些成分的数字信号处理器件。

数字滤波器的基本原理是通过传递函数来实现。

传递函数是输入信号和输出信号之间的比值，可以分别表示为输入信号和输出信号的傅里叶变换的比值。

通常使用差分方程表示数字滤波器的传递函数，其中数字滤波器的输出值是输入值和历史值之间的线性组合。

具体的表达式为：$$y(n)=\sum_{k=0}^{p} a[k] x[n-k]-\sum_{k=1}^{q} b[k] y[n-k]$$其中，y(n)表示数字滤波器的输出信号，x(n)表示数字滤波器的输入信号，a(k)和b(k)为数字滤波器的系数，p和q分别为数字滤波器的输入延迟和输出延迟的长度。

二、数字滤波器的设计方法数字滤波器的设计一般分为IIR和FIR两种设计方法。

IIR滤波器具有无限长时间序列的滤波性能，但容易出现不稳定性和阶数高等问题。

FIR滤波器具有衰减速度快、抗混响性能强等优点。

1. IIR滤波器的设计方法IIR滤波器的设计方法主要包括模拟原型滤波器设计法、脉冲响应不等式（PRI）设计法和最小二乘法设计法等。

（1）模拟原型滤波器设计法模拟原型滤波器设计法将模拟滤波器变换为数字滤波器，这种方法可以通过拉普拉斯变换的频率变换将模拟滤波器转换为数字滤波器。

此外，模拟滤波器设计方法还包括Butterworth滤波器设计法、Chebyshev滤波器设计法以及Elliptic滤波器设计法等，这些方法都是将模拟原型滤波器设计法应用于数字系统。

数字滤波器的原理和设计方法数字滤波器是一种用于信号处理的重要工具，其通过对输入信号进行滤波操作，可以去除噪声、改变信号频谱分布等。

本文将介绍数字滤波器的原理和设计方法，以提供对该领域的基本了解。

一、数字滤波器的原理数字滤波器是由数字信号处理器实现的算法，其原理基于离散时间信号的滤波理论。

离散时间信号是在离散时间点处取样得到的信号，而数字滤波器则是对这些取样数据进行加工处理，从而改变信号的频谱特性。

数字滤波器的原理可以分为两大类：时域滤波和频域滤波。

时域滤波器是通过对信号在时间域上的加工处理实现滤波效果，常见的时域滤波器有移动平均滤波器、巴特沃斯滤波器等。

频域滤波器则是通过将信号进行傅里叶变换，将频谱域上不需要的频率成分置零来实现滤波效果。

常见的频域滤波器有低通滤波器、高通滤波器等。

二、数字滤波器的设计方法数字滤波器的设计是指根据特定的滤波要求来确定相应的滤波器参数，以使其能够满足信号处理的需求。

下面介绍几种常见的数字滤波器设计方法。

1. IIR滤波器设计IIR滤波器是指具有无限长单位响应的滤波器，其设计方法主要有两种：一是基于模拟滤波器设计的方法，二是基于数字滤波器变换的方法。

基于模拟滤波器设计的方法使用了模拟滤波器的设计技术，将连续时间滤波器进行离散化处理，得到离散时间IIR滤波器。

而基于数字滤波器变换的方法则直接对数字滤波器进行设计，无需通过模拟滤波器。

2. FIR滤波器设计FIR滤波器是指具有有限长单位响应的滤波器，其设计方法主要有窗函数法、频率采样法和最优化法。

窗函数法通过选择不同的窗函数来实现滤波器的设计，常见的窗函数有矩形窗、汉宁窗、海明窗等。

频率采样法则是基于滤波器在频率域上的采样点来设计滤波器。

最优化法是通过将滤波器设计问题转化为一个最优化问题，使用数学优化算法得到最优解。

3. 自适应滤波器设计自适应滤波器是根据输入信号的统计特性和滤波器自身的适应能力，来实现对输入信号进行滤波的一种方法。

数字滤波器的设计及实现数字滤波器是数字信号处理中常用的一种滤波器，它的作用是对数字信号进行滤波处理，可以去除高频噪声、降低信号中频率成分、增强信号。

数字滤波器可以分为有限长和无限长两种，有限长滤波器的输入和输出信号都是有限长的，无限长滤波器输入信号是无限长的，但是输出信号是有限长的。

在实际应用中，有限长滤波器的应用更加广泛。

数字滤波器的设计需要考虑滤波器的特性和性能指标，例如阻带衰减、通带幅度响应、群延迟、相位线性等。

以下将介绍数字滤波器的设计及实现具体步骤。

I. 确定滤波器的类型常见的数字滤波器有低通、高通、带通和带阻四种类型。

在滤波器设计中，首先需要确定所需滤波器类型。

例如，需要去除高频噪声，则可以选择低通滤波器；需要去除低频成分，则可以选择高通滤波器。

II. 确定滤波器性能指标另一个重要的因素是确定滤波器的性能指标。

在确定性能指标的同时，需要对应用的信号做出充分的分析，确定所需的频率响应特性。

性能指标通常包括：通带增益、截止频率、阻带衰减、通带纹波等。

这些指标都是用于评价滤波器的性能和可靠性的重要特征，通常需要在滤波器设计的早期确定。

III. 选择常见的数字滤波器对于一般的滤波器设计，可以从常用的数字滤波器中选择一个进行优化，比如利用IIR（Infinite Impulse Response）结构的双二阶Butterworth滤波器是常用的数字滤波器之一，它的通带幅度响应为1，阻带幅度响应为0，剩余的幅度响应过渡区域平滑连续，是滤波器设计中最为常用的一种。

IV. 计算滤波器系数一旦确定了滤波器类型和性能指标，就可以开始计算滤波器系数，系数通常通过设计软件进行计算。

IIR滤波器中的系数通常是两个一阶滤波器的级联，因此需要根据IIR滤波器的公式进行计算得出。

常用的计算方法有：蝶形结构法、直接形式II法、正交级联法等。

V. 实现数字滤波器根据滤波器的类型和性能指标，可以选择合适的实现方式。

实现方式通常包括：离散时间傅里叶变换（DFT）、快速离散时间傅里叶变换（FFT）、差分方程等。

数字滤波器的原理与设计数字滤波器（Digital Filter）是一种用数字信号处理技术实现的滤波器，其主要作用是对输入的数字信号进行滤波处理，去除或弱化信号中的某些频率成分，从而得到期望的输出信号。

数字滤波器可应用于音频处理、图像处理、通信系统等多个领域。

本文将详细介绍数字滤波器的原理与设计。

数字滤波器的原理基于数字信号处理技术，其主要原理是将连续时间的模拟信号经过采样和量化处理后，转换成离散时间的数字信号，再通过数字滤波器对数字信号进行频域或时域的滤波处理。

以下是数字滤波器的设计流程：1. 确定滤波器的性能要求：首先需要明确设计滤波器的性能要求，例如滤波器类型（低通、高通、带通、带阻）、通带和阻带的频率范围、通带和阻带的增益或衰减等。

2. 选择滤波器结构：根据性能要求选择滤波器的结构，常见的数字滤波器结构包括IIR滤波器（Infinite Impulse Response）和FIR滤波器（Finite Impulse Response）。

IIR滤波器基于差分方程实现，具有较好的频率响应特性和较高的计算效率；FIR滤波器基于冲激响应实现，具有较好的稳定性和线性相位特性。

3. 设计滤波器传递函数：根据选择的滤波器结构，设计滤波器的传递函数。

对于IIR滤波器，可以采用脉冲响应不变法（Impulse Invariant）或双线性变换法（Bilinear Transform）等方法，将模拟滤波器的传递函数转换成数字滤波器的传递函数。

对于FIR滤波器，通常采用窗函数设计法或最优化设计法等方法得到滤波器的冲激响应。

4. 数字滤波器实现：根据设计好的传递函数，采用离散时间卷积的方法实现数字滤波器。

对于IIR滤波器，可以通过递归差分方程的形式实现，其中需要考虑滤波器的稳定性；对于FIR 滤波器，可以利用冲激响应的线性卷积运算实现。

5. 数字滤波器的优化与实现：对于滤波器的性能要求更高或计算资源有限的情况，可以对数字滤波器进行优化与实现。

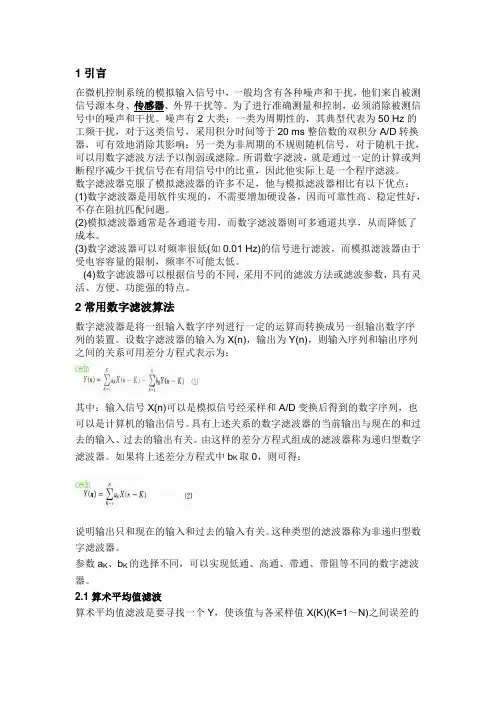

1引言在微机控制系统的模拟输入信号中，一般均含有各种噪声和干扰，他们来自被测信号源本身、传感器、外界干扰等。

为了进行准确测量和控制，必须消除被测信号中的噪声和干扰。

噪声有2大类：一类为周期性的，其典型代表为50 Hz的工频干扰，对于这类信号，采用积分时间等于20 ms整倍数的双积分A/D转换器，可有效地消除其影响；另一类为非周期的不规则随机信号，对于随机干扰，可以用数字滤波方法予以削弱或滤除。

所谓数字滤波，就是通过一定的计算或判断程序减少干扰信号在有用信号中的比重，因此他实际上是一个程序滤波。

数字滤波器克服了模拟滤波器的许多不足，他与模拟滤波器相比有以下优点：(1)数字滤波器是用软件实现的，不需要增加硬设备，因而可靠性高、稳定性好，不存在阻抗匹配问题。

(2)模拟滤波器通常是各通道专用，而数字滤波器则可多通道共享，从而降低了成本。

(3)数字滤波器可以对频率很低(如0.01 Hz)的信号进行滤波，而模拟滤波器由于受电容容量的限制，频率不可能太低。

(4)数字滤波器可以根据信号的不同，采用不同的滤波方法或滤波参数，具有灵活、方便、功能强的特点。

2常用数字滤波算法数字滤波器是将一组输入数字序列进行一定的运算而转换成另一组输出数字序列的装置。

设数字滤波器的输入为X(n)，输出为Y(n)，则输入序列和输出序列之间的关系可用差分方程式表示为：其中：输入信号X(n)可以是模拟信号经采样和A/D变换后得到的数字序列，也可以是计算机的输出信号。

具有上述关系的数字滤波器的当前输出与现在的和过去的输入、过去的输出有关。

由这样的差分方程式组成的滤波器称为递归型数字滤波器。

如果将上述差分方程式中b K取0，则可得：说明输出只和现在的输入和过去的输入有关。

这种类型的滤波器称为非递归型数字滤波器。

参数a K、b K的选择不同，可以实现低通、高通、带通、带阻等不同的数字滤波器。

2.1算术平均值滤波算术平均值滤波是要寻找一个Y，使该值与各采样值X(K)(K=1～N)之间误差的平方和为最小，即：这时，可满足式(3)。

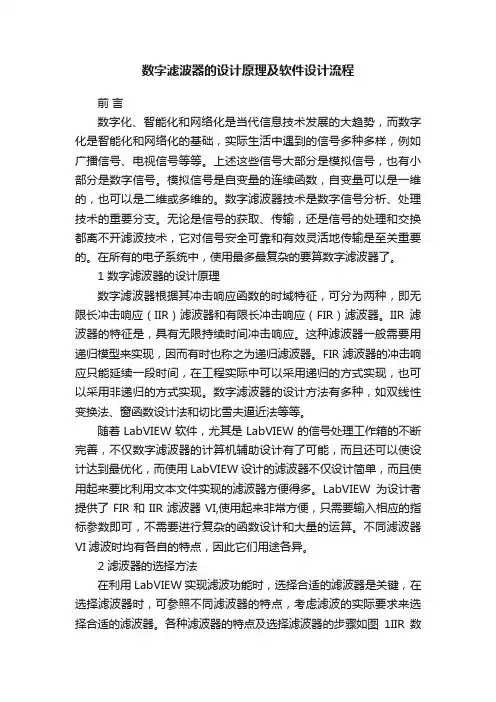

数字滤波器的设计原理及软件设计流程前言数字化、智能化和网络化是当代信息技术发展的大趋势，而数字化是智能化和网络化的基础，实际生活中遇到的信号多种多样，例如广播信号、电视信号等等。

上述这些信号大部分是模拟信号，也有小部分是数字信号。

模拟信号是自变量的连续函数，自变量可以是一维的，也可以是二维或多维的。

数字滤波器技术是数字信号分析、处理技术的重要分支。

无论是信号的获取、传输，还是信号的处理和交换都离不开滤波技术，它对信号安全可靠和有效灵活地传输是至关重要的。

在所有的电子系统中，使用最多最复杂的要算数字滤波器了。

1 数字滤波器的设计原理数字滤波器根据其冲击响应函数的时域特征，可分为两种，即无限长冲击响应（IIR）滤波器和有限长冲击响应（FIR）滤波器。

IIR滤波器的特征是，具有无限持续时间冲击响应。

这种滤波器一般需要用递归模型来实现，因而有时也称之为递归滤波器。

FIR滤波器的冲击响应只能延续一段时间，在工程实际中可以采用递归的方式实现，也可以采用非递归的方式实现。

数字滤波器的设计方法有多种，如双线性变换法、窗函数设计法和切比雪夫逼近法等等。

随着LabVIEW软件，尤其是LabVIEW的信号处理工作箱的不断完善，不仅数字滤波器的计算机辅助设计有了可能，而且还可以使设计达到最优化，而使用LabVIEW设计的滤波器不仅设计简单，而且使用起来要比利用文本文件实现的滤波器方便得多。

LabVIEW为设计者提供了FIR和IIR滤波器VI,使用起来非常方便，只需要输入相应的指标参数即可，不需要进行复杂的函数设计和大量的运算。

不同滤波器VI滤波时均有各自的特点，因此它们用途各异。

2 滤波器的选择方法在利用LabVIEW实现滤波功能时，选择合适的滤波器是关键，在选择滤波器时，可参照不同滤波器的特点，考虑滤波的实际要求来选择合适的滤波器。

各种滤波器的特点及选择滤波器的步骤如图1IIR数字滤波器：图1 流程图IIR数字滤波器设计原理：IIR数字滤波器是通过因果稳定的Ha（s）映射成因果稳定的H（z），即s平面的左半平面必须映射到z平面单位圆的内部。
