温控器说明书【篇一：温控器说明书】安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。
2、本温控器只能按照本公司规定的目的和方法使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。
3、使用前请您详细阅读该说明书。
设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。
4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。
5、温控器在运输时应采用原包装，以免造成机械损坏。
6、温控器不使用时，请进行防潮处理。
7、温控器使用时应注意电源等级（无特殊说明时，一般为ac220v）。
8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。
10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。
11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏pt100传感器。
12、避免在含有二氧化硫（so2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。
温控器属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控器面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。
同时感谢您使用我公司的温控器产品，不足之处请您提出宝贵意见。
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
M T温控器说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】MTC-5080 微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜、风机等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜、风机控制输出；温度超限、超量程及传感器故障报警等。
规格尺寸◇前面板尺寸：100（长）*51(宽)（毫米）◇安装开孔尺寸：92（长）*44（宽）（毫米）◇整机尺寸：100（长）*51(宽)*(深)（毫米）◇传感器线长：2 米（含探头长度）技术参数◇工作电压：220VAC±10% 50HZ/60HZ◇测控温度范围：-50℃~50℃◇测温精度：±1℃显示分辨率：0.1℃◇制冷、化霜、风机输出触点容量：3A/220VAC◇传感器类型：NTC（10Ω /25℃,B 值 3435K）◇工作环境温度:0℃~60℃◇工作环境湿度:20%~85%不可结露面板示意图用户菜单系统菜单用户菜单设置：在运行状态下，按住“设置/查看”键持续 5 秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续 5 秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置(可循环操作)。
进入系统菜单后，按“▲”或“▼” 键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭。
MTC-5080 微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜、风机等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜、风机控制输出；温度超限、超量程及传感器故障报警等。
规格尺寸◇前面板尺寸：100（长）*51(宽)（毫米）◇安装开孔尺寸：92（长）*44（宽）（毫米）◇整机尺寸：100（长）*51(宽)*(深)（毫米）◇传感器线长：2 米（含探头长度）技术参数◇工作电压：220VAC±10% 50HZ/60HZ◇测控温度范围：-50℃~50℃◇测温精度：±1℃显示分辨率：0.1℃◇制冷、化霜、风机输出触点容量：3A/220VAC◇传感器类型：NTC（10Ω /25℃,B 值 3435K）◇工作环境温度:0℃~60℃◇工作环境湿度:20%~85%不可结露面板示意图用户菜单系统菜单用户菜单设置：在运行状态下，按住“设置/查看”键持续 5 秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续 5 秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置(可循环操作)。
进入系统菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭。
在参数设置状态下按住“设置/查看”键持续 3 秒以上或 30 秒内无按键动作，则退出参数设置状态。
用户菜单查看：在运行状态下，按住“设置/查看”键持续 3 秒至“开机温度”指示灯亮时，并按下下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作）,相应的参数指示灯亮。
XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差， DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。
·清楚显示器上的污渍请用软布或绵纸。
·显示器易被划伤，禁止用硬物擦洗过触及。
·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。
一、主要技术指标1.1 输入热电偶S R B K N E J T热电阻Pt100 JPt100 Cu501.2 基本误差: 输入满量程的±0.5%±1个字1.3 分辨率：1℃0.1℃1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6 报警输出：继电器触点AC250V 3A（阻性负载）1.7 控制方式：模糊PID控制、位式控制1.8 控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A 600V移相触发脉冲:光偶可控硅输出1A 600V1.9 电源电压: AC85-264V(50/60Hz)21.6-26.4V AC(额定24V AC)21.6-26.4V DC(额定24V DC)1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码：X M T ①- 7 ②③④-⑤⑥～⑦①仪表面板尺寸（高×宽mm）S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出：0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出，PID调节7过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431 K 0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。

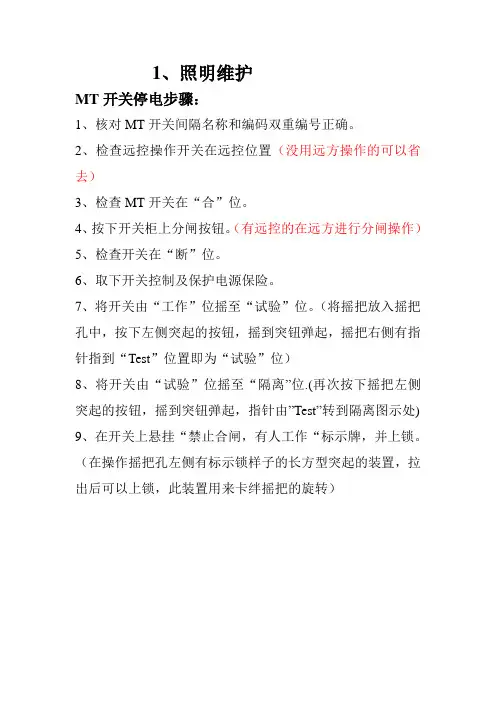

1、照明维护MT开关停电步骤：1、核对MT开关间隔名称和编码双重编号正确。
2、检查远控操作开关在远控位置（没用远方操作的可以省去）3、检查MT开关在“合”位。
4、按下开关柜上分闸按钮。
（有远控的在远方进行分闸操作）5、检查开关在“断”位。
6、取下开关控制及保护电源保险。
7、将开关由“工作”位摇至“试验”位。
（将摇把放入摇把孔中，按下左侧突起的按钮，摇到突钮弹起，摇把右侧有指针指到“Test”位置即为“试验”位）8、将开关由“试验”位摇至“隔离”位.(再次按下摇把左侧突起的按钮，摇到突钮弹起，指针由”Test”转到隔离图示处) 9、在开关上悬挂“禁止合闸，有人工作“标示牌，并上锁。
（在操作摇把孔左侧有标示锁样子的长方型突起的装置，拉出后可以上锁，此装置用来卡绊摇把的旋转）MT开关送电操作：1、核对MT开关间隔名称和编码双重编号正确。
2、开关上悬挂的禁止合闸，有人工作“标示牌，并开锁。
3、将开关由“隔离”位摇至“试验”位。
4、开关由“试验”位摇至“隔离“位。
5、给上开关控制及保护电源保险。
（有远控的将开关转到远方控制）6、按下开关柜上“合闸“按钮。
（有远控的在远方进行合闸操作）（一般就地操作的时候不按开关上的操作按钮，在开关柜上另设有按钮并有指示灯显示工作状态）注：（MT开关是储能式的，由开关前面的把手上下摇动即可进行储能操作，红色按钮（Push OFF）是分闸用，下面标示有两种状态“on”“off”分别表示合闸和分闸状态，黑色按钮（Push ON）是合闸用，下面标示有三种状态画有弹簧的小图示：“charged ok”黄色，为储能准备好；“charged ok”在ok上有红叉的是储能中；（discharged）白色是未储能。
储能准备好的情况下可以按钮和远方进行合闸操作，其他状态不能进行合闸操作）7、检查开关在“合”位。
M T温控仪使用说明书 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年 2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出 1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±0.5%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec 21.6-26.4V AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差，21.6-26.4V DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：+2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。
当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。
也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V或4~20mA）输出。
FOTEK台湾阳明电机MT系列FUZZY+PID温度控制器台湾阳明电机股份有限公司（FOTEK CONTROLS CO.LTD）成立于1985年，是台湾自动化领域规模最大、品牌最著名的公司之一，擅长开发、生产各类民用传感与控制器材，主要产品有温度控制器、计数器、计时器、光电开关、接近开关、固态继电器、各种控制与保护器、磁簧开关等等。
FOTEK产品以优质可靠、规模经营、物美价廉著称，不仅在竞争激烈的台湾市场始终保持数一数二的市场占有率，而且被众多欧美著名品牌选为OEM加工合作伙伴，大量出口欧美亚等海外市场。
FOTEK近期正式推出的MT系列FUZZY（模糊智能）+PID温度控制器（产品图片见本刊内页彩色广告插页），性能稳定可靠，操作简单方便，控制精度可达到0.1~0.2度，代表了台湾本土自动化品牌在温度控制领域所能达到的最高水平，同时价格非常有竞争力，因而深受市场特别是大陆、台湾市场的瞩目。
为了让用户尽快了解MT系列FUZZY（模糊智能）+PID温度控制器，我公司根据大陆部分用户对MT系列的实践经验，结合MT系列原以英文、繁体字注释为主的使用说明书，重新编写、整理了有关使用说明，以符合大陆用户的阅读习惯。
我们欢迎读者来信、来电指教。
现将主要内容摘录如下：一、MT系列FUZZY+PID温度控制器基本参数、特性面板显示：双层4位数，红色液晶显示屏。
．温度显示范围：-99至19990C。
．输入：K/J/PT可选．15种报警模式可选．RS-485通讯可选．控制输出：电压12V/50mA．显示精度：满刻度的0.1%+1个数字位．控制方式：PID+模糊智能调节或ON/OFF控制．使用环境温度：-100C至+75 0C．使用相对湿度：25%至85%RH．工作电压：90至265V AC 50/60HZ．P比例带范围：0—999．I积分时间范围：0—3999秒．D微分时间范围：0—3999秒．报警范围：-99—999．显示值取样时间：0.1秒二、、如何进行温度报警值、上限值的设定和锁定1、设定步骤：控温状态下，按键3秒——显示LCK——输入“0”进入“解锁或无锁定”状态——按键3秒——显示LCK——可选择输入“1”或“2”进行分别设定：A、如选“1”——按键——显示SLH，可直接设定温度上限值（即SV值）B、如选“2”——按键——显示AL1报警值设定——按键——显示AL2报警值设定——按键——显示SLH，可设定温度上限值（即SV值）2、锁定步骤：SV值设定后，按键3秒——显示LCK——输入“3”进行温控器锁定，经此设定后，所有SV、AL设定值被锁定，可防止非授权人员对设定值的更改；如果要重新设定，需要先运行解锁步骤。
苏州迅鹏进口仪表事业部隶属于苏州迅鹏仪器仪表有限公司下属事业部。
迅鹏进口仪表事业部是中国自动化仪表领域著名的服务贸易商，经过多年的不懈努力，公司与众多国际著名的仪表厂商及一千余家专业厂商密切合作，形成了一个稳定而高效的全球化国际供应链体系，竭尽全力为客户提供全方位的服务。
为您提供如下公司的自动化仪表, 真正的做到国际化采购,价格合理、快速供货、就近的专业化服务:美国Honeywell公司全系列产品,美国ROSEMOUNT公司全系列产品,德国P+F公司全系列现场仪表及隔离栅,德国WIKA公司压力仪表，温度仪表,德国TECSIS公司测力仪,压力仪表,温度仪表,开关,德国E+H 公司全系列现场仪表,英国MTL公司齐纳安全栅/隔离栅/浪涌保护器,瑞士HUBA公司压力开关,压力变送器.丹麦PR公司齐纳安全栅/隔离栅/信号转换放大器,日本RKC公司温控表,日本FUJI公司全系列产品,日本M-SYSTEM公司信号变换器,信号报警器,电量信号变换器,日本shinko温控器,记录仪,日本SUNX传感器,日本OMRON公司全系列产品,日本YOKOGAWA公司全系列产品,台湾AXE公司全系列产品,台湾TAIK公司电量变送器，信号变送器，数显表现货供应台湾阳明FOTEK 温控仪本公司现有大量台湾阳明FOTEK 温控仪货存优惠供应。
我公司产品现货供应，价格优惠，多购优惠更多！并能提供快速的供货服务，公司经营以诚信为本，提供强大的技术支持，欢迎有意者与我公司联系！适用与工业现场各类传感器、变送器配合使用，可同时对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、控制、报警控制、变送输出、数据采集及通讯。
已成功应用在塑料机械、涂装设备、工业焗炉、回流焊、石油化工、造纸、窑炉和锅炉的温度控制系统、水处理系统、玻璃机械等诸多方面的控制。
1. 基本误差： 0.25％FS±1个字2. 分辨力：1/20000、14位A/D转换器3. 采样周期：0.3S4. 万能输入输出，可通过仪表按键选择输入信号类型和输出方式；对于标准电流/电压输入或电位器等线性输入信号可以选择显示量程产品型号：MT-4896-R、MT48-L、MT72-V、MT96-R供应FOTEK阳明TC-48-DD温控器FOTEK温控器TC48-DD-R-A TC48-DD-R-AH TC48-DD-PT-R-AH TC48-ND TC48-ND-PT TC4896 TC48-AN-R TC48-AN-PT-R H5-AN-R TC48-DN-R TC48-DN-PT-R TC48-DD-R TC48-DD-PT-R温控表TC4896-DD-R-A TC4896-DD-R-AH TC4896-ND TC4896-ND-PT TC72 TC4896-DA-RTC4896-DA-R-A TC4896-DA-R-AH TC4896-DD-RFOTEK温控仪 TC72-AN-R TC72-AA-R TC72-AA-R-A TC72-DN-R TC72-DA-R TC72-DA-R-A TC72-AD-R TC72-AD-R12 TC72-AD-R-A TC72-DD-R TC72-DD-R11 TC72-DD-R-A TC72-ND TC96温控器 TC96-AN-R TC96-AA-R TC96-AA-R-A TC96-AA-R4-AH TC96-DN-R TC96-DA-RTC96-DA-R-A TC96-DA-R-AH TC96-AD-R TC96-AD-R12 TC96-AD-R-A TC96-AD-R12-A TC96-DD-RTC96-DD-R11 TC96-DD-R-A TC96-DD-R-AH TC96-ND MT温控器MT20-V MT20-L MT21-R MT21-V MT21-L MT72-R MT72-V MT72-L MT96-R MT96-V MT96-L MT48-R MT48-V MT48-L MT4896-R MT4896-V MT4896-L MT20-R FOTEK `Timer时间继电器 STPN-M1 STPN-M3 STPN-M6 STPN-M1H STPN-M3H STPN-M6H STPY-M1 STPY-M3 STPY-M6 STPY-M1H STPY-M3H STPY-M6H H2Y H5B-M1 H5B-M3 H5B-M6 H5B-M1H H5B-M3H H5B-M6H TM48-M1 TM48-M3 TM48-M6 TM48-M1H TM48-M3H TM48-M6H H3-FK-M3 H5B-FK-M3 TM-FK-M3 FR-1 FR-1L FR-1H FR-2 TDVN-M6 TDVY-12H TDFY-12H PR-1 PVR-3 H3-TRD-30S] G4Q-K1 G4Q-K2 TFN TFY H3-TF H5B-TF MY-2P MY-4P H3-M1 H3-M3 H3-M6 H3B-M1 H3B-M3 H3B-M6 H3Y H3 H3-1 SY-2D SY-3D SY-4D H5T-4D H5T-4D-60 STP-2D STP-3D STP-4D H5M-4D TM计时器 TM48-4D TM50-2D TM50-3D TM50-4D TM60-3D TM60-4DFOTEK`计数器VF-24T AV-24T ARM-24T AA-24T AA-24T-1 DV-24T DRM-24T DA-24T DA-24T-1 DA-24T-2 ARM-25T DRM-25T MV21-R MV21-R-S MA21-R MA21-R-S MV72-R MV72-R-S MA72-R MA72-R-SHC-4T HC-5T HC-6T HC-21P HC-31P HC-41P HC-51P HC-61P HC-42P HC-52P SK-1D SK-2D SK-3D SK-4D SC-2D SC-3D SC-4D H5C-4D 电仪表 SM-30 SM-20 TC21-ND湿度/温度/露点计 DPM-1 DPM-2 DPM-1-S DPM-2-S HS-1 HS-2 TC48供应FOTEK阳明C-6控制器一,12VDC/40MA充足供应近接开关,光电开关使用二,输入讯号NPN orPNP可选择三,专利组装结构,零配线,AI自动机械差插件,品质可靠性高四,标准化,量产化,降低制造成本,创造利润,他享客户C系列C-6-□□□V C-10-□□□V C-11-□□□VC-12-□□□V C-1 C-2 C-3FR液位控制器FR-1-□□□V FR-1L-□□□V FR-1H-□□□V FR-2-□□□VPR欠逆保护器PVR-3-□□□V PR-1-□□□VFOTKE阳明计数器HC/SK/SC/H5C系列一,独家具输入指示灯,易于输入状况监视二,高速应答0.1MS,超高型20KCPS三,大电流供应100MA/12V,充足供应感测器操作电流四,采用0.56高亮度显示器,适于远距离监视五,采用NI-CD电池,可保2000小时长时间记忆六,高透明保护盖,设定免掀盖,防油泥,防灰尘七,独家采用AC110V/220V±20%电源,适合机械外销东南亚,大陆等电压双功率大之地区 八,可多功能选择,单相或双相输入可选择,正向计数或逆向计数可选择,小数点位数可选 择,1-9999除法倍数可设定,0.001-9.999乘法倍数可设定,输出延时时间0.01秒秒精确设定 符合EMC/EMI/ESD/LVD等CE论证标准HC-4T HC-5T HC-6T HC61P HC-21P HC-31P HC-41P HC-51PHC-42P HC-52P SK-2D SK-3D SK-4D SC-2D SC-3D SC-4D H5C-4DSC-341 SC-361 SC-3616 SC-342 SC-362 SC-352 SC-3526 SC-3626SC-326 SC-362N SC-362MA SC-260 SC-261 SC-262 MC50-4D MC60-4DMC48-4D SM-30 SM-20 SM-10 MC-441 MC-461 MC-442 MC-462 MC-341 MC-361 MC-342 MC-362 MC-261 MC-262长度发讯器米轮WE系列一,超高反应频率:10KHZ二,免加油轴承,超高机械转速:6KRPM三,独特的电压和电流PNP+PNP双出力四,具有短路保护和极性反接保护回路五,独特重心机构设计,体质小,安装不占空间,重心稳,量测准WE-M1 WM-M2 ME-M3 ME-M2T WE-M3T WE-M4T WE-Y1 WE-Y2 WE-Y2T WE-Y3T WE-Y4TFOTEK阳明电压表/电流表独具双斜率A/D转换器,0.2% of FS量测精准红色大型7对高亮度25.4MM显示器,监控容易DIP开关,可选择放大倍数,10-10,小时点3位可选择,可比例放大虚拟显示转速,线速,重量,风量,流量AV-24T DV-24T DRM-24T ARM-24T ARM-25T DRM-25TAA-24T DA-24T DA-24T-1 DA-24T-2供应FOTEK阳明MT48-V温度控制器智能型微电脑温度控制器，PID自整定。
温控器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：0755-2953 9395技术支持：田工①安装尺寸：○2连接方法：输出插座电源输入探头插孔指示灯状态说明：WORKING指示灯为工作指示灯，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。
SET指示灯为设置指示灯，长亮表示在设置状态。
开启或关闭温控器：温控器通电后默认是开机状态。
在关机状态下按"POWER"键一次可开启温控器，在开机状态下，按住"POWER"键3秒以上，可关闭温控器。
◆设定控制温度：在待机状态下按"SET"键一次进入控制温度设置,按"UP"或"DOWN"键调整,按住"UP"或"DOWN"键三秒不放进入快速调整模式.再按"SET"键一次回到待机状态.※启动和关闭定时：在待机状态下按"POWER"键一次，启动定时输出，再按"POWER"键一次可关闭定时输出，屏幕交替显示OFF和当前温度。
设置控制参数：按住"SET"键三秒不放进入控制参数设置,按"UP"或"DOWN"键选择要调整的菜单,再按"SET"键一次进入相应的控制参数设置状态,按"UP"或"DOWN"键调整需要修改的控制参数,调整好后按"POWER"键退出,或系统延时5秒退出菜单代码说明：菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃AT 定时关闭输出 （选配功能） 分钟◆温控器工作模式设置：温控器可以设定为制冷模式，也可以设定为加热模式。
使用手册第四版输入正确会出现以下图标1.1预期用途 (8)1.2版本信息 (8)1.3质保详情 (8)1.4退货信息 (8)1.5模具主产品或系统的移动或转售 (8)1.6版权 (9)1.7计量单位和换算系数 (9)1.8商标和专利 (10)第2章全球支持 (11)2.1生产基地及各办公室 (11)2.2国际代表处 (11)第3章安全 (13)3.1简介 (13)3.2安全隐患 (14)3.3操作危险 (17)3.4一般安全标识 (19)3.5缆线检查 (20)3.6锁定安全 (21)3.7电气锁定 (22)3.7.1 电气锁定 (23)3.8处理 (24)3.9MT/MT2 温控器用户风险 (25)第4章概述 (26)4.1规格 (27)4.2TMXL/MT 兼容性 (27)4.3模具连接 (28)4.4温控器电源 (28)4.5噪声滤波器选项 (28)4.6“打开“和”关闭“ (28)4.6.1 打开温控器 (28)4.6.2 关闭单独模块 (28)4.6.3 关闭整个温控器 (28)4.6.4 关闭单一控制区 (29)4.7温控器机柜 (29)4.7.1 温控器模块 (30)4.8MT温控器工作原理 (31)4.8.1 设置Ramp功能（开/关） (31)4.9程序菜单 (32)第5章设置 (33)5.1介绍 (34)5.2为温控区编号 (35)5.3设定温度单位 (37)5.4更改温控区PID特性 (39)5.6设置加强值 (43)5.7设置备用值 (45)5.8调节温度范围 (47)5.8.1警告和报警范围 (47)5.9接地故障检测设定 (49)5.10熔融体泄漏检测 (51)5.11感温线故障响应设置 (53)5.12限制访问手动、备用或加强 (55)5.13手动、备用或加强模式的外部报警 (57)5.14语言设置 (59)5.15设置温控器所需的温度 (60)第6章操作 (61)6.1运行模式 (61)6.2关闭模式（单个区域） (62)6.3关闭模式（单个模块） (62)6.4手动模式 (63)6.5手动模式-功率设置 (64)6.6从动模式 (65)6.7备用和加强模式 (67)6.7.1 备用–整个机箱 (67)6.7.2 加强-- 整个机箱 (67)6.7.3 备用或加强模式不可用 (67)6.8备用模式—单一温控区 (68)6.9退出备用模式 (69)6.10加强模式—单一温控区 (70)6.11更改设定温度（自动或手动） (71)第7章维护和保养 (72)7.1维修温控器 (72)7.2恢复出厂设置并重新校正 (73)7.2.1 出厂设置 (74)7.2.2 校准准备 (74)7.2.3 校准顺序 (74)7.2.4 M.Dis 选项 (75)7.3保险丝和过电流保护 (76)7.3.1风扇 (76)7.3.2 温控卡 (77)7.3.3负载电源 (77)7.3.4输出端保险丝：HRC高速 (77)7.3.5 输入端保险丝：表面贴装快速熔断Surface-Mount Quick-Blow (77)第8章故障诊断 (78)8.1单张温控卡诊断 (78)8.2其他可能的故障情况 (80)8.2.1快速温度波动 (80)8.3移除模块 (80)第9章接线详情 (81)9.1单相电源电缆 (81)9.2三相诊断 (82)9.2.1五线星形380VAC (82)9.2.2将电源接线板设置为星形配置 (83)9.2.3四线Delta 240V (84)9.2.4将电源接线板设置为三角形配置 (85)9.3过滤选项 (86)9.4警报输出 (86)9.5标准模具连接 (87)9.5.1MT-02-02 (87)9.5.2英国和欧洲的MT-02-02 (87)9.5.3印度的MT-02-02 (88)9.5.4北美的MT-02-02 (89)9.5.5MT-04-04 (90)9.5.6MT-06-06 (91)9.5.7MT-12-12和MT-18-xx (92)9.5.8英国和欧洲的MT-12-12和MT-18-xx (92)9.5.9北美的MT-12-12和MT-18-xx (94)索引------------------------------------------------------------------------ I表格目录表1-2 计量单位和换算系数 (11)表3-1 安全隐患 (17)表3-2 安全标志 (21)表3-3 能量形式、能量来源和一般上锁指南 (25)表4-1 规格 (29)表5-1 出厂设置 (36)表7-1 恢复出厂设置 (76)表7-2 风扇保险丝 (79)表7-3 负载电源险丝 (79)表7-4 输出端电源险丝 (79)表7-5 输入端电源险丝 (79)表8-1 警报情况 (80)表9-1 单相供电电缆的电缆标记(MT 02 02) (83)表9-2 电缆标记五线星形 (84)表9-3 电缆标记四线星形 (86)表9-4 HAN4A 针脚连接 (88)表9-5 针脚配置，适用于英国和欧洲的MT 02 02 (89)表9-6 针脚配置，适用于印度的MT 02 02 (90)表9-7 针脚配置，适用于北美的MT 02 02 (91)表9-8 针脚配置，适用于MT 0 4 0 4 (92)表9-9 针脚配置，适用于MT 0 6 0 6 (93)表9-10 针脚配置，英国和欧洲的MT 12 12 和MT 18 xx (95)表9-11 针脚配置，北美的MT 12 12 和MT 18 xx (插头1) (96)表9-12 针脚配置，北美的MT 12 12 和MT 18 xx (插头2) (97)图像目录图3-1 注塑机的危险区域 (16)图4-1 MT温控器 (28)图4-2 MT2温控器 (28)图4-3 MT菜单 (34)图4-4 MT2菜单 (34)图7-1 温控卡各保险丝位置 (78)图9-1 连接蓝色箭头所示的空档位置 (85)图9-2 安装三通连杆 (85)图9-3 拆除中性线-蓝色箭头所示位置 (87)图9-4 安装三个双向连杆 (87)图9-5 HAN4A连接器 (88)图9-6 Harting Han 10 A®插件，适用于MT-02-02 (89)图9-7 Harting Han 10 A®型框尺寸 (89)图9-8 MT-02-02的Harting Han 16 E®插件 (90)图9-9 Harting Han 16 E®型框尺寸 (90)图9-10 MT-02-02的Harting Han 10 E®插件 (91)图9-11 Harting Han 10 E®型框尺寸 (91)图9-12 MT-04-04插件 (92)图9-13 MT-04-04型框尺寸 (92)图9-14 MT-06-06插件 (93)图9-15 MT-06-06型框尺寸 (93)图9-16 MT-12-12和MT-18-xx的插件 (94)图9-17 英国和欧洲的MT 12 12 和MT 18 xx 型框尺寸 (95)图9-18 MT-12-12 和MT-18-xx的插件inserts (插头1和插头2) (96)图9-19 北美的MT 12 12 和MT 18 xx 型框尺寸 (97)第1章介绍本手册的目的是帮助用户安装连接、操作和维护MT和MT2控制器。
FOTEK台湾阳明电机MT系列FUZZY+PID温度控制器台湾阳明电机股份有限公司（FOTEK CONTROLS ）成立于1985年，是台湾自动化领域规模最大、品牌最著名的公司之一，擅长开发、生产各类民用传感与控制器材，主要产品有温度控制器、计数器、计时器、光电开关、接近开关、固态继电器、各种控制与保护器、磁簧开关等等。
FOTEK产品以优质可靠、规模经营、物美价廉著称，不仅在竞争激烈的台湾市场始终保持数一数二的市场占有率，而且被众多欧美著名品牌选为OEM加工合作伙伴，大量出口欧美亚等海外市场。
FOTEK近期正式推出的MT系列FUZZY（模糊智能）+PID温度控制器（产品图片见本刊内页彩色广告插页），性能稳定可靠，操作简单方便，控制精度可达到~度，代表了台湾本土自动化品牌在温度控制领域所能达到的最高水平，同时价格非常有竞争力，因而深受市场特别是大陆、台湾市场的瞩目。
为了让用户尽快了解MT系列FUZZY（模糊智能）+PID温度控制器，我公司根据大陆部分用户对MT系列的实践经验，结合MT系列原以英文、繁体字注释为主的使用说明书，重新编写、整理了有关使用说明，以符合大陆用户的阅读习惯。
我们欢迎读者来信、来电指教。
现将主要内容摘录如下：一、MT系列FUZZY+PID温度控制器基本参数、特性面板显示：双层4位数，红色液晶显示屏。
．温度显示范围：-99至19990C。
．输入：K/J/PT可选．15种报警模式可选．RS-485通讯可选．控制输出：电压12V/50mA．显示精度：满刻度的%+1个数字位．控制方式：PID+模糊智能调节或ON/OFF控制．使用环境温度：-100C至+75 0C．使用相对湿度：25%至85%RH．工作电压：90至265VAC 50/60HZ．P比例带范围：0—999．I积分时间范围：0—3999秒．D微分时间范围：0—3999秒．报警范围：-99—999．显示值取样时间：秒二、、如何进行温度报警值、上限值的设定和锁定1、设定步骤：控温状态下，按键3秒——显示LCK——输入“0”进入“解锁或无锁定”状态——按键3秒——显示LCK——可选择输入“1”或“2”进行分别设定：A、如选“1”——按键——显示SLH，可直接设定温度上限值（即SV值）B、如选“2”——按键——显示AL1报警值设定——按键——显示AL2报警值设定——按键——显示SLH，可设定温度上限值（即SV值）2、锁定步骤：SV值设定后，按键3秒——显示LCK——输入“3”进行温控器锁定，经此设定后，所有SV、AL设定值被锁定，可防止非授权人员对设定值的更改；如果要重新设定，需要先运行解锁步骤。
台湾阳明NT48说明书
数字式温控仪广泛应用于电力、石油化工、冶金、轻工、制药、航空等领域，用于采集、显示、控制、传输、通讯、打印各种信号，如温度、压力、液位、速度等。
一、首先，打开标准温湿度计，检查其功能是否正常。
二、数字恒温器温度（低温）的修正
检查校准温控仪表面是否有破损，调整低温箱温度温度稳定，并将标准温度计和校准数字温控器置于低位TE。
温度计盒在温度稳定后，记录标准温度湿度计和数字温度控制器的读数，并计算误差。
误差为5℃。
三、数字恒温器温度（高温）的修正
检查受控温控表的表面是否有破损，调整高温烘箱的温度，如温度稳定，标准温度计和校准数字温控器置于高温下。
保险箱。
在温度稳定后，记录标准温度湿度计和可读数字温度控制器，并计算误差。
此误差为土1.5°C。
