NPT美国标准的60度锥管螺纹

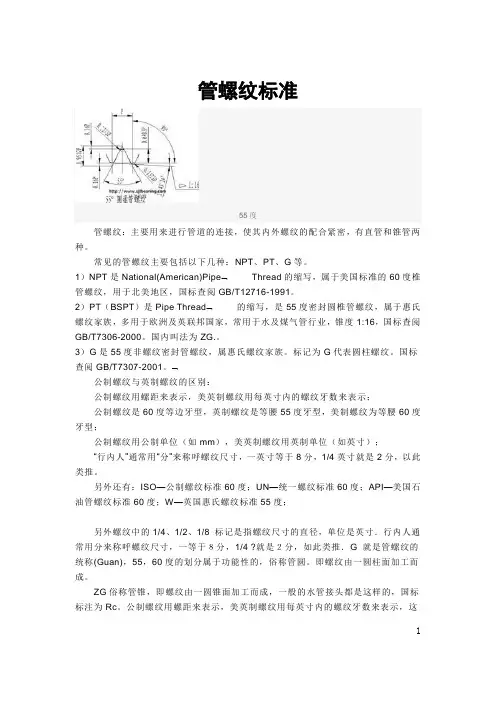

NPT螺纹——管螺纹标准讲解

管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe⌝Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；1另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

管螺纹的标准

G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001
另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
NPT，PT，G 都是管螺纹．
NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991
PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
管螺纹外径尺寸怎么算出来
m8-6h螺纹外径尺寸6h的公差带是0,-0.212,m8螺纹的外径尺寸为7.788-8mm, 可查gb2516-2001
尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数
一般是查《机械设计手册》你实在要自己算就麻烦了！D -- 内螺纹大径 d -- 外螺纹大径 D2 -- 内螺纹中径 d2 -- 外螺纹中径 D1 -- 内螺纹小径 d1 -- 外螺纹小径 p -- 螺距 H -- 原始三角形高度 H = 0.866025404p 5H/8 = 0.541265877p 3H/8 = 0.324759526p 1H/4 = 0.216506351p 1H/8 = 0.108253175p 螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋。一吋等於8分，1/4 吋就是2分，如此类推。国外常用英制螺纹的代号、名称和标准号： B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹 B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹 Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹 Whit 惠氏牙型的非标准螺纹以上为英国标准BS84 牙型角为55°的英制螺纹 UN 恒定螺距系列的统一螺纹 UNC 粗牙系列的统一螺纹 UNF 细牙系列的统一螺纹 UNEF 超细牙系列的统一螺纹 UNS① 特殊系列的统一螺纹 UNR 圆弧牙底恒定螺距系列的统一螺纹 UNRC 圆弧牙底粗牙系列统一螺纹 UNRF 圆弧牙底细牙系列统一螺纹 UNREF 圆弧牙底超细牙系列统一螺纹 UNRS 圆弧牙底特殊系列统一螺纹以上为美国标准ANSIB1.1标准牙型(牙底是平的或随意倒圆的)的内、外螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、NRS只用于外螺纹而没有内螺纹 NPT② 一般用途的锥管螺纹 NPSC 管接头用直管螺纹 NPTR 导杆连接用锥管螺纹 NPSM 机械连接用直管螺纹 NPSL 锁紧螺母用直管螺纹 NPSH 软管连接用直管螺纹以上为美国标准ANSIB1.20.1 牙型角为60°的英制管螺纹 NPTF 干密封标准型锥管螺纹美国标准ANSIB1.20.3 Ⅰ型 PTF-SAE SHORT 干密封短型锥管螺纹美国标准ANSIB1.20.3 Ⅱ型 NPSF 干密封标准型燃油用直管内螺纹美国标准ANSIB1.20.3 Ⅲ型 NPS1 干密封标准型一般用直管内螺纹美国标准ANSIB1.20.3 Ⅳ型 ACME③ 一般用途的梯形螺纹美国标准ANSIB1.5 牙型角为29°的英制传动螺纹 ①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。 ②我国的60°圆锥管螺纹GB/T12716-1991与之等效。 ③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹，其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同。螺距用每英寸的牙数来表示，如：每英寸11牙，则螺距＝25.4/11＝2.309mm。螺距＝25.4/7=3.63 螺距＝25.4/10=2.54

npt锥管螺纹标准

npt锥管螺纹标准
NPT锥管螺纹标准是指美国国家标准协会(ANSI)制定的一种
锥形管螺纹标准，也称为美国国家标准锥管螺纹。

该标准适用于各种管道和管件的连接，包括水、气、油等液体和气体的输送管道。

NPT锥管螺纹标准是一种非常重要的标准，下面我
们来详细了解一下。

NPT锥管螺纹标准的特点：
1. 锥角为60度，螺距为1/16英寸。

2. 该螺纹标准适用于内径小于2英寸的管道和管件。

3. NPT螺纹通常由两个部分组成：外部螺纹和内部螺纹。

外
部螺纹是锥形的，而内部螺纹是圆柱形的。

这种设计使得连接更加紧密，并且可以防止液体或气体泄漏。

4. NPT锥管螺纹标准通常用于高压和高温环境下的管道连接，因为它们可以提供更好的密封性能。

NPT锥管螺纹标准的应用：
1. 水处理行业：NPT锥管螺纹标准通常用于连接水处理设备，如过滤器、水泵和水喉等。

2. 石油和天然气行业：NPT锥管螺纹标准广泛应用于油井、
天然气井和输油管道等领域。

3. 工业制造业：NPT锥管螺纹标准也用于制造各种工业设备和机器。

NPT锥管螺纹标准的优点：
1. NPT锥管螺纹标准可以提供可靠的密封性能，防止液体或气体泄漏。

2. NPT锥管螺纹标准的连接方式简单，易于安装和拆卸。

3. NPT锥管螺纹标准适用于各种不同的管道和管件，具有广泛的适用性。

总之，NPT锥管螺纹标准是一种非常重要的标准，它在各个领域都有广泛的应用。

作为一个专业人士，我们需要深入了解这种标准，并且在实际工作中灵活运用。

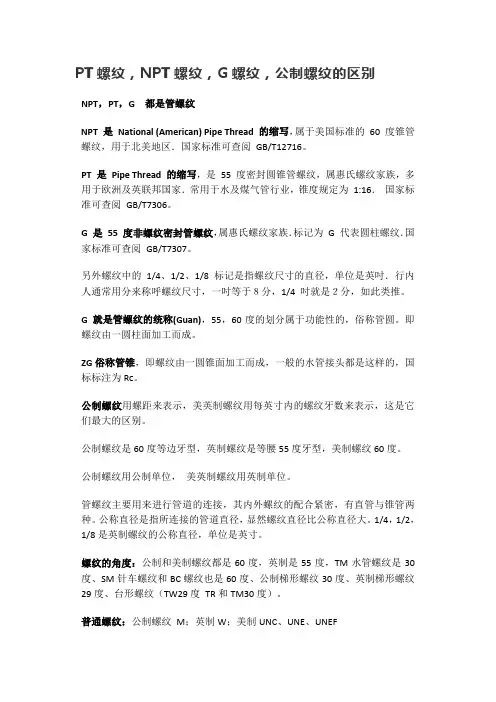

PT螺纹,NPT螺纹,G螺纹,公制螺纹的区别

PT螺纹，NPT螺纹，G螺纹，公制螺纹的区别NPT，PT，G都是管螺纹NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716。

PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306。

G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307。

另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推。

G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别。

公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度TR和TM30度）。

普通螺纹：公制螺纹M；英制W；美制UNC、UNE、UNEF管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM风嘴螺纹：CTV、TV 1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500( 6.1443-6.350).英制螺纹：按照公称尺寸和每英寸牙数制定规格如1/4"-20 ,3/4"-10, 1"-8 ，1/4"-20表示公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙，依此类推。

NPT,NPTF,PT,G各种螺纹的区别

NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．1、NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹（牙型角为60°、螺纹锥度为1：16的管螺纹），用于北美地区．国家标准可查阅国家标准GB/T12716-1991（我国过去规定为K，后来规定为Z，现在改为NPT）；2、NPT ：美制一般用途圆锥管螺纹（密封）NPTF：美制干密封圆锥管螺纹使用时前者可以在螺纹副内填加密封介质，而后者则完全依靠螺纹自身形成密封，螺纹间无任何密封介质。

所以前者属于经济型螺纹，产品设计中常用，而干密封管螺纹则规定了较为严格的公差，属精密型螺纹，仅用在特殊场合。

它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样（螺纹牙高不一样。

NPT可能有过盈也可能有间隙，但NPTF没有间隙；NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。

）3、PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-20004、G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于８分，1/4 英寸就是２分，如此类推5、G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

6、ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc7、公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

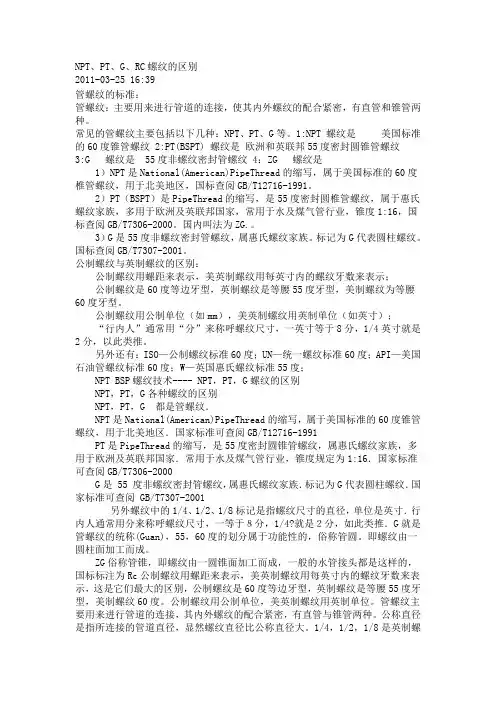

NPT、PT、G、RC等管螺纹的区别

NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1:NPT 螺纹是美国标准的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹 3:G 螺纹是 55度非螺纹密封管螺纹 4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

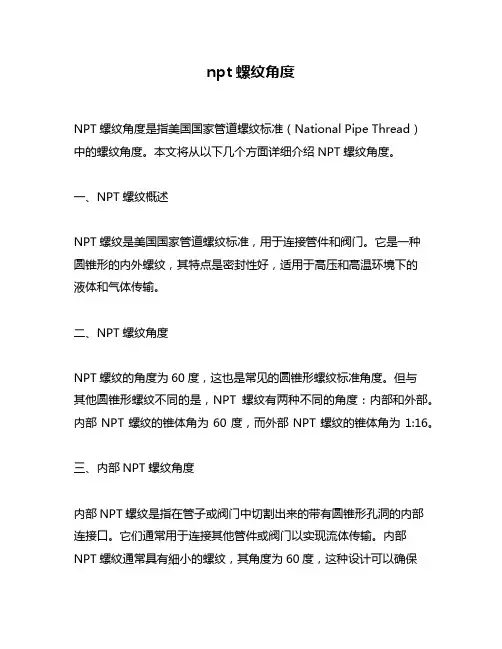

npt螺纹角度

npt螺纹角度NPT螺纹角度是指美国国家管道螺纹标准（National Pipe Thread）中的螺纹角度。

本文将从以下几个方面详细介绍NPT螺纹角度。

一、NPT螺纹概述NPT螺纹是美国国家管道螺纹标准，用于连接管件和阀门。

它是一种圆锥形的内外螺纹，其特点是密封性好，适用于高压和高温环境下的液体和气体传输。

二、NPT螺纹角度NPT螺纹的角度为60度，这也是常见的圆锥形螺纹标准角度。

但与其他圆锥形螺纹不同的是，NPT螺纹有两种不同的角度：内部和外部。

内部NPT螺纹的锥体角为60度，而外部NPT螺纹的锥体角为1:16。

三、内部NPT螺纹角度内部NPT螺纹是指在管子或阀门中切割出来的带有圆锥形孔洞的内部连接口。

它们通常用于连接其他管件或阀门以实现流体传输。

内部NPT螺紋通常具有細小的螺纹，其角度为60度，这种设计可以确保在紧固时产生良好的密封。

四、外部NPT螺纹角度外部NPT螺纹是指在管子或阀门上切割出来的带有圆锥形凸起的外部连接口。

它们通常用于连接其他管件或阀门以实现流体传输。

外部NPT螺纹的锥体角为1:16，这种设计可以确保在紧固时产生良好的密封。

五、NPT螺纹标记NPT螺纹标记通常由两个数字组成，分别表示管子直径和线数。

例如，1/2-14 NPT表示管子直径为1/2英寸，线数为14。

这种标记方法可以方便地确定所需的管件和接头。

六、总结综上所述，NPT螺纹角度是指美国国家管道螺纹标准中的圆锥形内外螺纹角度。

内部NPT螺纹的角度为60度，而外部NPT螺纹的锥体角为1:16。

通过正确标记和选择适当的管件和接头，可以轻松地实现液体和气体传输，并确保良好的密封性能。

NPT：美国标准的60度锥管螺纹

NPT：美国标准的60度锥管螺纹美制一般密封管螺纹的基本尺寸：尺寸代号牙数n螺距P牙型高度h基准平面内的基本直径基准距离L1装配余量L3外螺纹小端面内的基本小径大径d=D中径d1=D2小径d1=D1mm 圈数mm 圈数mm m1/16 27 0.941 0.752 7.894 7.142 6.389 4.32 4.064 3 2.822 6.137 1/8 27 0.941 0.752 10.242 9.489 8.737 4.36 4.102 3 2.822 8.481 1/4 18 1.411 1.129 13.616 12.487 11.358 4.10 5.785 3 4.233 10.996 3/8 18 1.411 1.129 17.055 15.926 14.797 4.32 6.096 3 4.233 14.417 1/2 14 1.814 1.451 21.224 19.772 18.321 4.48 8.128 3 5.443 17.813 3/4 14 1.814 1.451 26.569 25.117 23.666 4.75 8.618 3 5.443 23.127 1 11.5 2.209 1.767 33.228 31.461 29.694 4.60 10.160 3 6.626 29.060 11/411.5 2.209 1.767 41.985 40.218 38.451 4.83 10.668 3 6.350 37.788 11/211.5 2.209 1.767 48.054 46.287 44.520 4.83 10.668 3 6.350 43.853 2 11.5 2.209 1.767 60.092 58.325 56.558 5.01 11.065 3 6.350 55.867 21/28 3.175 2.540 72.699 70.159 67.619 5.46 17.335 2 6.350 66.535 3 8 3.175 2.540 88.608 86.068 83.528 6.13 19.463 2 6.350 62.311 31/28 3.175 2.540 101.316 98.776 96.236 6.57 20.860 2 6.350 94.9324 8 3.175 2.540 113.973 111.433 108.893 6.75 21.431 2 6.350 107.5545 8 3.175 2.540 140.952 138.412 135.872 7.50 23.812 2 6.350 134.3846 8 3.175 2.540 167.792 165.252 162.712 7.66 24.320 2 6.350 161.191 8 8 3.175 2.540 218.441 215.901 213.361 8.50 26.988 2 6.350 211.673 10 8 3.175 2.540 272.312 269.772 267.232 9.68 30.734 2 6.350 265.31112 8 3.175 2.540 323.032 320.492 317.952 10.88 34.544 2 6.350 315.79314O.D. 8 3.175 2.540 354.904 352.364 349.824 12.50 39.688 2 6.350 347.345 16O.D. 8 3.175 2.540 405.784 403.244 400.704 14.50 46.038 2 6.350 397.828 18O.D. 8 3.175 2.540 456.565 454.025 451.485 16.00 50.800 2 6.350 448.310 20O.D. 8 3.175 2.540 507.246 504.706 502.166 17.00 53.975 2 6.350 498.792 24O.D. 8 3.175 2.540 608.608 606.068 603.528 19.00 60.325 2 6.350 599.758注：①可参考表中的最右边一列数据选择攻丝前的麻花钻直径；②螺纹收尾长度（V）为3.47 P；③O.D.是英文管子外径（outside diameter）的缩写。

NPT螺纹——管螺纹标准

管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe⌝Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这1是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

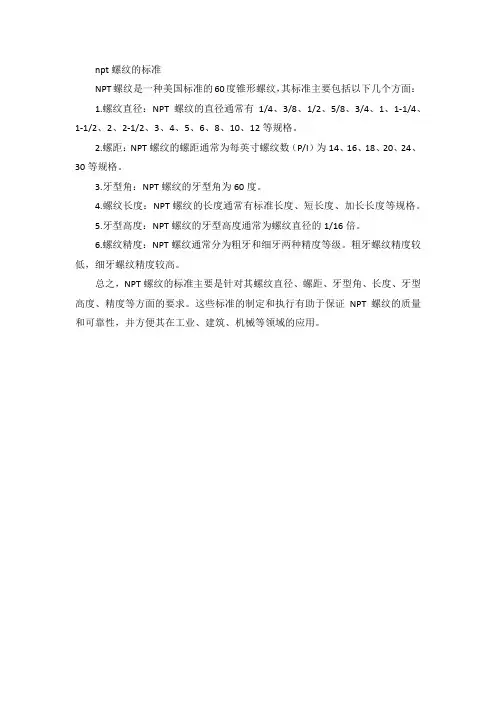

npt螺纹的标准

npt螺纹的标准
NPT螺纹是一种美国标准的60度锥形螺纹，其标准主要包括以下几个方面：
1.螺纹直径：NPT螺纹的直径通常有1/4、3/8、1/2、5/8、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6、8、10、12等规格。

2.螺距：NPT螺纹的螺距通常为每英寸螺纹数（P/I）为14、16、18、20、24、30等规格。

3.牙型角：NPT螺纹的牙型角为60度。

4.螺纹长度：NPT螺纹的长度通常有标准长度、短长度、加长长度等规格。

5.牙型高度：NPT螺纹的牙型高度通常为螺纹直径的1/16倍。

6.螺纹精度：NPT螺纹通常分为粗牙和细牙两种精度等级。

粗牙螺纹精度较低，细牙螺纹精度较高。

总之，NPT螺纹的标准主要是针对其螺纹直径、螺距、牙型角、长度、牙型高度、精度等方面的要求。

这些标准的制定和执行有助于保证NPT螺纹的质量和可靠性，并方便其在工业、建筑、机械等领域的应用。

RC.NPT螺纹区别

NPT、PT、G、RC螺纹的区别2011-03-25 16:39管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1:NPT 螺纹是美国标准的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹3:G 螺纹是55度非螺纹密封管螺纹 4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

NPT美国60°锥管螺纹尺寸标准与数据

.度锥管螺纹：美国标准的60NPT美制一般密封管螺纹的基本尺寸：外螺纹基准平面内的基本直径牙型装配余小端面螺距L1 基准距离高度小径大径中径牙L3 内的基P 量尺寸h d1=D1 d=D d1=D2 数本小径代号n圈圈数mmmm mm mm 数6.137 3 2.822 7.142 6.389 4.32 4.064 1/16 27 0.941 0.7527.8948.481 3 2.822 9.489 8.737 4.36 4.102 1/8 27 0.941 0.752 10.24210.996 3 4.233 11.358 4.10 5.785 1/4 18 1.411 1.129 13.616 12.48714.417 3 4.233 14.797 4.32 6.096 3/8 18 1.411 1.129 17.055 15.92617.813 4.48 18.321 8.128 3 5.443 1/2 14 1.814 1.451 21.224 19.77223.127 4.75 8.618 3 5.443 14 1.814 1.451 26.569 25.117 23.666 3/429.060 29.694 4.60 10.160 3 6.626 1 11.5 2.209 1.767 33.228 31.46137.788 38.451 4.83 10.668 3 6.350 11.5 2.209 1.767 41.985 40.218 11/4 43.853 4.83 10.668 3 6.350 2.209 1.767 48.054 46.287 44.520 11/2 11.5 55.867 5.01 11.065 3 6.350 2.209 1.767 60.092 58.325 56.558 2 11.566.535 5.46 17.335 2 6.350 2.540 72.699 70.159 67.619 21/2 8 3.17562.311 19.463 2 6.350 88.608 86.068 83.528 6.13 3 8 3.175 2.54094.932 20.860 2 6.350 101.316 98.776 96.236 6.57 31/2 8 3.175 2.540107.554 21.431 2 6.350 113.973 111.433 108.893 6.75 4 8 3.175 2.540 134.384 138.412 135.872 7.50 23.812 2 6.350 3.175 5 8 2.540 140.952 161.191 165.252 162.712 7.66 24.320 2 6.350 6 8 3.175 2.540 167.792 211.673 213.361 8.50 26.988 2 6.350 8 3.175 2.540 218.441 215.901 8 265.311 267.232 9.68 30.734 2 6.350 3.175 2.540 272.312 269.772 10 8 315.793 34.544 2 6.350 323.032 320.492 317.952 10.88 12 8 3.175 2.540 347.345 349.824 12.50 39.688 2 6.350 354.904 14O.D. 8 3.175 2.540 352.364 397.828 14.50 46.038 2 6.350 3.175 8 2.540 405.784 403.244 400.704 16O.D. 448.310 50.800 2 6.350 454.025 451.485 16.00 456.565 18O.D. 8 3.175 2.540 498.792 53.975 2 6.350 502.166 3.175 8 2.540 507.246 504.706 17.00 20O.D. 599.758603.528 608.608 3.175 24O.D. 8 2.540 606.068 19.00 60.325 2 6.350.可参考表中的最右边一列数据选择攻丝前的麻花钻直径注）3.47螺纹收尾长度V outside diameter）的缩写。

管螺纹NPT、PT和G的区别和联系

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe Thread的缩写，的60度属于美国标准锥管螺纹，用于北美地区，国标查阅GB/T12716-2002。

2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等边60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，牙型角为60°。

在北美地区常用，或在使用ANSI规范中经常看到。

国家标准可查阅GB/T12716-1991。

注意：在做ANSI规范中须使用NPT螺纹！PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，牙型角为55°属惠氏螺纹家族，在密封中最常用。

，多用于欧洲及英联邦国家．其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺纹。

常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重降低所切螺纹外径管子的强度。

NPT PT ZG Z G R RC RP螺纹代号标记

NPT，PT，G，ZG，Z，R，RC，RP，ZM，M都是管螺纹．管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管、锥管两种。

NPT是National (American) Pipe Thread 的缩写，属于美国标准的60°锥管螺纹，主要用于北美地区。

国家标准可参考GB/T 12716PT是Pipe Thread 的缩写，是55°密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家。

常用于水及煤气管行业，锥度规定为1:16。

国家标准可参考GB/T 7306标记为G 代表圆柱螺纹．G 就是管螺纹（直管螺纹、平行螺纹）的统称(Guan)，55°、60°的划分属于功能性的，属惠氏螺纹家族。

螺纹由一圆柱面加工而成。

现在通常标记为R，国家标准可参考GB/T 7307 ，直管螺纹主要起联接作用，在有效螺纹段内直径都是相等的，其联接后密封性较差，不能直接用于对密封性有较高要求的场合，比如高压场合。

ZG锥管的拼音首字母，螺纹是由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为RCZG螺纹由于结构特点，在有效螺纹段内直径不相等，联接时旋进的越紧，其密封性越好，主要使用在密封性要求较高的场合。

公制普通螺纹分为粗牙和细牙两种。

粗牙普通螺纹用螺纹代号（M）和公称直径表示，如M10、M16等；细牙普通螺纹用螺纹代号（M）和公称直径×螺距表示，如M10×1、M20×1.5等。

完整的螺纹标记是由螺纹特征代号和公差带代号及旋合长度代号组成的，如M20×1.5-6g-S。

M：螺纹代号；20：公称直径；1.5：螺纹导程；6g：公差带等级；S：旋合长度（中等旋合长度不标注）。

公制螺纹与英制螺纹的区别：公制螺纹是60度等边牙型，英制螺纹是55度等腰牙型，美制螺纹是60度；公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹用公制单位，美英制螺纹用英制单位。

NPT螺纹——管螺纹标准

管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe⌝Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；1另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

NPT螺纹简要尺寸

0.405
0.540
0.675
0.840
1.050
1.315
1.00
4.000
4.500
mm
7.9
10.3
13.7
17.1
21.3
26.7
33.4
42.2
48.3
60.3
73.0
88.9
101.6
114.3
每英寸牙数
27
18
14
11½
8
螺距：mm
0.9408
G是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001
另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4吋就是２分，如此类推．
G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
npt螺纹简要尺寸管子公称尺寸1161814381234管子外径mm7910313717121326733442248360373088910161143每英寸牙数27181411螺距
NPT螺纹简要尺寸
管子公称尺寸in
1/16
1/8
1/4
3/8
1/2
3/4
1
1¼
1½
2
2½
3
3½
4
管子外径
in
0.3125
1.411
1.814
2.209
3.175
旋合长度：mm
4.064
4.102
5.786
6.096
8.128
8.611
10.160

npt 螺纹标准

NPT（National Pipe Thread）是一种美国标准的管螺纹规格，它是一种60度锥度的螺纹，主要用于管道连接和密封。

NPT螺纹设计用于实现紧密的密封，以防止流体泄漏。

这种螺纹标准在美国和一些其他国家广泛使用，尤其是在石油、化工和建筑行业。

NPT螺纹的尺寸规格通常包括螺纹的外径、中径和内径，以及螺距和螺纹的长度。

这些尺寸根据螺纹的尺寸等级（如1/8英寸、1/4英寸、3/8英寸等）而有所不同。

NPT螺纹的标准尺寸和公差通常由美国机械工程师协会（ASME）和美国管螺纹标准（API）等组织制定。

在使用NPT螺纹时，通常需要遵循一定的配合规则，包括选择合适的螺纹尺寸和公差等级，以确保螺纹连接的密封性能。

此外，还需要考虑螺纹的旋向，通常有右旋和左旋两种，以确保螺纹的配合方向正确。
