美国标准管螺纹(National Pipe Tapered)

如何识别最常用的标准螺纹
螺纹有连接和密封作用，广泛应用于小口径管道连接中，螺纹的种类很多，最常用的螺纹如下。

1．NPT——美国标准管螺纹
NPT（National Pipe Tapered）螺纹是按美国标准ANSI B1.20.1生产。

表示方法：公称直径+螺纹代号NPT，例如：3/8”NPT
2．ISO 7/1 标准锥管螺纹
ISO 7/1 标准管螺纹指按ISO 7/1生产的螺纹，等同于DIN 2999, BS21, JIS B0203标准的螺纹。

表示方式：螺纹代号+公称直径，例如：R1/4”（BSPT外螺纹），Rc1/4”（BSPT内螺纹），ZG1/4
PT1/4”。

3．ISO 228/1标准圆柱管螺纹
ISO 228/1标准圆柱管螺纹等同于BS 2779，JIS B0202标准的螺纹。

表示方式：螺纹代号+公称直径，例如：Rp1/4”，G1/4”，PF1/4”。

4．美国统一螺纹
美国统一螺纹（Unified Screw Thread）是按美国标准ANSI B1.1生产.
表示方式：螺纹实际外径+每英寸螺纹牙数+螺纹代号，例如：3/8-24UNF，5/1 6-28UN，3/8-16 UNC，其中UNF表示细螺纹，UNC表示粗螺纹，UN表示常
规螺纹。

5．公制螺纹（ISO 261）
公制螺纹是按ISO 261或ANSI B1.13M标准生产的螺纹。

表示方式：螺纹代号+实际直径*牙距，例如：M10*1，M14*1.5，M22*1.5。

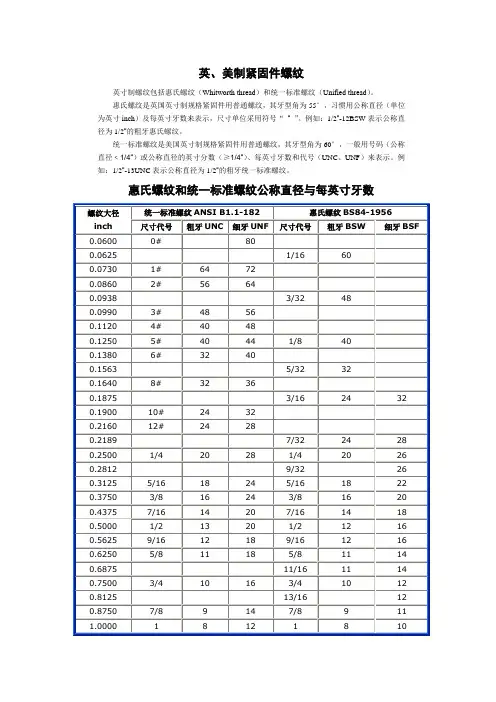

英、美制紧固件螺纹英寸制螺纹包括惠氏螺纹（Whitworth thread）和统一标准螺纹（Unified thread）。

惠氏螺纹是英国英寸制规格紧固件用普通螺纹，其牙型角为55°，习惯用公称直径（单位为英寸inch）及每英寸牙数来表示，尺寸单位采用符号“””。

例如：1/2”-12BSW表示公称直径为1/2”的粗牙惠氏螺纹。

统一标准螺纹是美国英寸制规格紧固件用普通螺纹，其牙型角为60°，一般用号码（公称直径﹤1/4”）或公称直径的英寸分数（≥1/4”）、每英寸牙数和代号（UNC、UNF）来表示。

例如：1/2”-13UNC表示公称直径为1/2”的粗牙统一标准螺纹。

惠氏螺纹和统一标准螺纹公称直径与每英寸牙数备注：各种英、美制螺纹代号说明BA-British AssociationBSW-British Standard Whi tworthBSF-British Standard FineBSP-British Standard PipeBSPT-British Standard Pipe TaperedBSC-British Standard CycleUNC-Unified National CourseUNF-Unified National FineUNEF-Unified National Extra FineUNM-Unified National MiniatureNPT-National Pipe Tapered1-14 UNS 2B它是美标统一螺纹的一种标注方法1表示：公称直径，即螺纹的大径尺寸，也可以用分数值、螺纹号码或等值小数表示。

14表示：每英寸的牙数（即螺距），表示25.4MM(即1英寸)内有效牙数,(螺距计算方法=25.4MM÷牙数）UNC表示:它是统一螺纹系列中一种螺纹，统一螺纹可分为UN、UNS、UNEF、UNC、UNF2表示：螺纹精度等级，有1、2、3级，3级为无间隙配合，用于精度要求高场合；2级为一般用途的螺纹紧固件；1级为配合后螺纹间隙大B表示：内螺纹（若是A则表示外螺纹）统一螺纹：Unified Screw Threads( 由英国(United Kingdom)、加拿大(Canada)和美国(United States)於948年共同制定；UN：外螺纹设计牙型根部可平可圆(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the 0.25p flat width of the Basic Profile is optional.)UNR：外螺纹设计牙型根部必须为圆弧(In order to reduce the rate of threading toolcrest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of 0.625 H.)UNC：粗牙系列(Coarse-Thread Series)；UNF：细牙系列(Fine-Thread Series)；UNEF：超细牙系列(Extra-Fine-Thread Series)；UNS：特殊螺距系列(Selected Combinations和Other Threads of Special Diameters, Pitches, and Lengths of Engagement)；另外还有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列举。

NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T730 6-2000G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

、从设计角度来说，螺纹副旋合后，在基面距内应形成无隙结合。

实际上各直径、牙型角、螺距和锥角在制造中都有偏差。

NPT螺纹的牙顶和牙底为过渡配合，仅靠板紧螺纹副时的微量变形来达到100%的无隙量是不可能的。

为了确保其密封性能，往往需要螺纹副内加一定的密封介质，它主要适应于中低压系统。

NPTF螺纹的牙顶和牙底为过盈配合，扳紧螺纹副后，窄平的牙底迫使尖的牙顶弹塑性变形，因而获得100%的过盈配合，无需密封介质即能阻止泄漏，适于高压系统大径、小径不同NPTF螺纹与NPT螺纹的螺距P、基面距L1、基面上的中径d2均相同，大径、小径的计算方法也相同，但因两者牙高不同，所以大径小径并不相同。

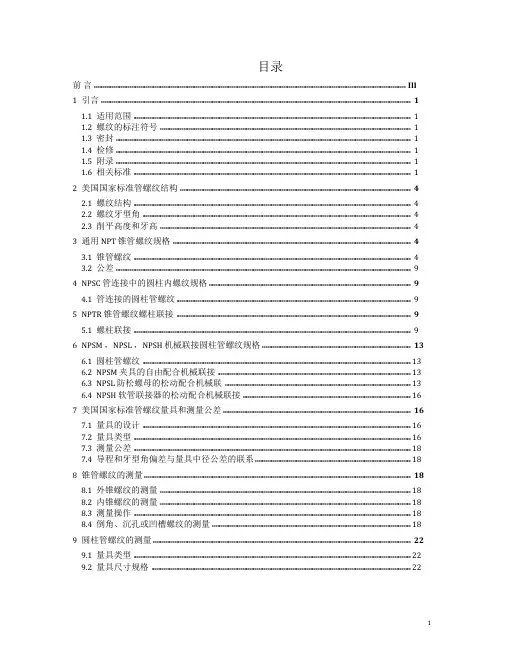

目录前言 .............................................................................................................................................................................. III 1引言 .. (1)1.1适用范围 (1)1.2螺纹的标注符号 (1)1.3密封 (1)1.4检修 (1)1.5附录 (1)1.6相关标准 (1)2美国国家标准管螺纹结构 (4)2.1螺纹结构 (4)2.2螺纹牙型角 (4)2.3削平高度和牙高 (4)3通用NPT 锥管螺纹规格 (4)3.1锥管螺纹 (4)3.2公差 (9)4NPSC 管连接中的圆柱内螺纹规格 (9)4.1管连接的圆柱管螺纹 (9)5NPTR 锥管螺纹螺柱联接 (9)5.1螺柱联接 (9)6NPSM ，NPSL ，NPSH 机械联接圆柱管螺纹规格 (13)6.1圆柱管螺纹 (13)6.2NPSM 夹具的自由配合机械联接 (13)6.3NPSL 防松螺母的松动配合机械联 (13)6.4NPSH 软管联接器的松动配合机械联接 (16)7美国国家标准管螺纹量具和测量公差 (16)7.1量具的设计 (16)7.2量具类型 (16)7.3测量公差 (18)7.4导程和牙型角偏差与量具中径公差的联系 (18)8锥管螺纹的测量 (18)8.1外锥螺纹的测量 (18)8.2内锥螺纹的测量 (18)8.3测量操作 (18)8.4倒角、沉孔或凹槽螺纹的测量 (18)9圆柱管螺纹的测量 (22)9.1量具类型 (22)9.2量具尺寸规格 (22)附录 (23)图图.1 美国国家标准锥管螺纹基本结构 (2)图2 美国国家标准-用于压力密封的NPT 锥管螺纹 (4)图3 美国国家标准锥管螺纹表示符号 (5)图4 NTP 标准锥管螺纹塞规和量规 (14)图5 量具螺纹推荐结构 (14)图6 用环规测量外锥螺纹 (14)图7 内锥螺纹的测量 (14)图8 螺纹倒角测量 (15)表表1 美国国家标准关于NPT 锥管螺纹的内、外螺纹的削平高度极限值 (3)表2 美国国家标准NPT 锥管螺纹基本尺寸规格 (6)表3 NPT 管螺纹的锥度、导程和牙型角的公差 (8)表4 NPSC（美国标准接头圆柱管螺纹）管连接圆柱内螺纹的尺寸规格 (8)表5 NPTR 内外锥管螺纹螺柱联接尺寸规格 (10)表6 NPSM 工件夹具的内外圆柱管螺纹尺寸规格 (11)表7 NPSL 防松螺母联接直管内、外螺纹尺寸规格 (12)表8 美国国家标准NTP 锥管螺纹塞规和环规的基本尺寸规格 (17)表9 NPT 美国国家标准锥管螺纹塞规与环规公差 (19)表10 工具和量具的牙型半角偏差等效直径 (20)表11 工具和量具导程的偏差等效直径 (21)表A1 钻削管螺纹孔的钻头直径（英寸）推荐值 (23)美国国家标准通用管螺纹（英寸）1 引言1.1适用范围本项美国国家标准包含了管螺纹的尺寸规格和量具的通用标准。

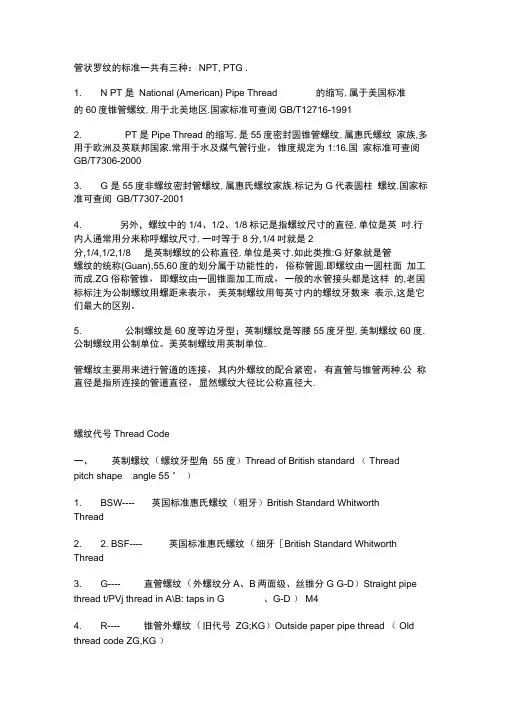

管状罗纹的标准一共有三种：NPT, PTG .1. N PT 是National (American) Pipe Thread 的缩写,属于美国标准的60度锥管螺纹,用于北美地区.国家标准可查阅GB/T12716-19912. PT是Pipe Thread 的缩写,是55度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业，锥度规定为1:16.国家标准可查阅GB/T7306-20003. G 是55度非螺纹密封管螺纹,属惠氏螺纹家族.标记为G代表圆柱螺纹.国家标准可查阅GB/T7307-20014. 另外，螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径,单位是英吋.行内人通常用分来称呼螺纹尺寸,一吋等于8分,1/4吋就是2分,1/4,1/2,1/8 是英制螺纹的公称直径,单位是英寸.如此类推:G好象就是管螺纹的统称(Guan),55,60度的划分属于功能性的，俗称管圆.即螺纹由一圆柱面加工而成.ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的,老国标标注为公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别。

5. 公制螺纹是60度等边牙型；英制螺纹是等腰55度牙型,美制螺纹60 度.公制螺纹用公制单位。

美英制螺纹用英制单位.管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种.公称直径是指所连接的管道直径，显然螺纹大径比公称直径大.螺纹代号Thread Code一、英制螺纹（螺纹牙型角55 度）Thread of British standard （ Threadpitch shape angle 55 ° ）1. BSW---- 英国标准惠氏螺纹（粗牙）British Standard WhitworthThread2. 2. BSF---- 英国标准惠氏螺纹（细牙［British Standard Whitworth Thread3. G---- 直管螺纹（外螺纹分A、B两面级、丝锥分G G-D）Straight pipe thread t/PVj thread in A\B: taps in G 、G-D ） M44. R---- 锥管外螺纹（旧代号ZG;KG）Outside paper pipe thread （ Old thread code ZG,KG ）5. RC---- 锥管内螺纹（旧代号ZG;KG）Inside taper pipe thread （ Oldthread code ZG,KG ）二、美制螺纹（螺纹牙型角60 度）Thread of American standard （ Thread pitch shape angle 60 ° mH&amp;1. UNC----统一制粗牙螺纹（代替NC）U nified coarse pitch thread （ In stead of NC ）2. UNF----统一制细牙螺纹（代替NF）U nified fine pitch thread （ In stead ofNF ）3. UNEF---- 统一制超细牙螺纹Unified superfine pitch thread +]4. UN----- 统一制不变螺距螺纹Unified thread Z|]5. UNS---- 统一制特殊螺纹Unified Special thread6. N PT--- —般用途锥管螺纹（旧代号Z;K）Taper pipe thread for general purpose （ Old ,k.BZUtt$ <br>thread code Z,K）7. NPSC----管接头直管内螺纹Internal straight pipe thread for conn ecti on 、8. NPSM----设备上自由配合，机械连接用直管螺纹Straight pipe thread for gen eral purpose9. N PTF----干密圭寸锥管螺纹Dryseal taper pipe thread10. NPSF----干密圭寸燃油直管螺纹Dryseal straight pipe internal thread11. NGT---- 气瓶用锥螺纹Special thread for gas cylinder三、米制螺纹Metric thread1. ZM——米制锥管螺纹Metric tap er pipe thread四、其它螺纹Other threads1. SM---- 缝纫机螺纹Thread for sewing machinePZ----气瓶用锥螺纹Special thread for gas cylinderBSP确实是英制管螺纹。

管螺纹的说明管牙：PT、NPT、NPTF、PF=G、PS、NPSM 美规：UNEF、UNF、UNC、UN、UNS 公制：M 惠氏：W。

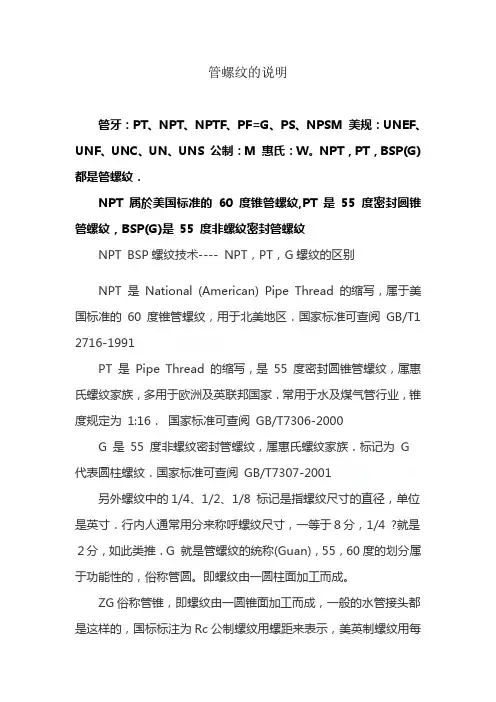

NPT，PT，BSP(G) 都是管螺纹．NPT 属於美国标准的 60 度锥管螺纹,PT是 55 度密封圆锥管螺纹，BSP(G)是 55 度非螺纹密封管螺纹NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T1271 6-1991 c;F&R-WPT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001I)u"{D`u?9另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。

control|控1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

公制英制美制螺纹标准叫法————————————————————————————————作者：————————————————————————————————日期：公制英制美制螺纹标准叫法编辑:信耐精密工具ＢSPT/NPT ?BSPT是英制圆锥管螺纹标准:指螺纹的牙型角为5５°、螺纹具有1：16的锥度1、ＢSＰBＳP是英制管螺纹。

不过,有BSP.Tｒ．, BＳP.PＩ.，ＢＳP.Ｆ.之分。

BSＰ.Tr.是锥管螺纹,用于密封接合。

BSP.ＰI.是平行管螺纹,用于密封接合，只有内螺纹，与BSＰ．Tr.的外螺纹嵌合。

ＢSＰ.F.为平行管螺纹，用于一般的接合。

光知道ＢSP，可不能乱加工。

最好再做详细确认。

要不然漏了油或者煤气什么的,麻烦大了。

2、G/BSPP螺紋Ｇ與螺紋BSPP一样,均为英制圆柱管螺纹代号牙型角5５°3、英制螺纹有几种？BSP螺纹的特点及表示法?两种，BSＰP(管螺纹)和ＢＳPT（55度角锥管螺纹，与美制60度角锥管螺纹NＰＴ相对,互不兼容)4、Ｇ螺纹与Ｒｐ螺纹对比,哪些地方相同,哪些地方不同,两者在用途上有区别吗?能否通用？G螺纹与Rｐ螺纹都是55°圆柱管螺纹。

只是国别(组织）不同而产生了不同的代号而已。

Ｇ是中国、法国、前苏联、日本的代号；PF是日本的代号；BSＰ、BSPP是英国的代号；R、K是德国的代号(Ｒ是内螺纹、K是外螺纹);TPYБ是前苏联的代号;Ｒp是ISO的代号。

－-－---－-－----－----－---－-－--BSＰT和BSＰ是英国规格的锥度螺纹。

NPT 是美国规格的锥度螺纹。

PＴ是日本的旧JＩS规格锥度螺纹，相当于ＩSＯ规格的R，Rc。

代号前面的数字表示每一英寸(2５.4mm)的螺纹数。

DIN29９９是欧洲主要是德国的管道用螺纹。

一、NPＴ牙NPT就是一般用途的美国标准锥管螺纹。

其中N表示Nａtioｎal (Ameｒicaｎ)美国国家标准，P表示PIPE管子,Ｔ表示TAPEＲ锥形,牙型角为６0°。

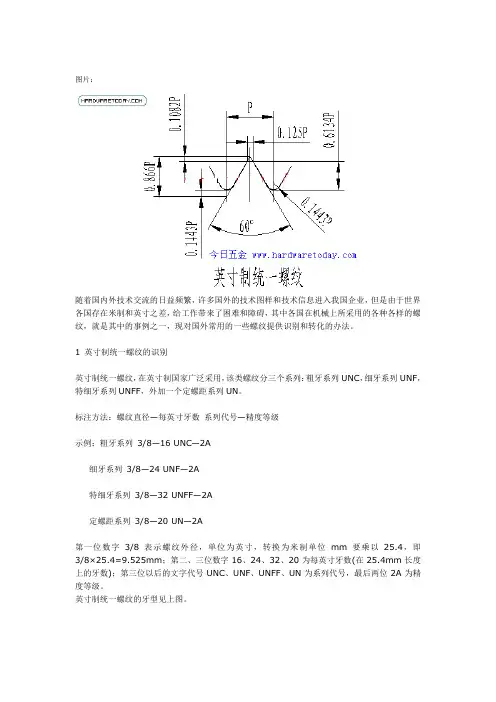

图片：随着国内外技术交流的日益频繁，许多国外的技术图样和技术信息进入我国企业，但是由于世界各国存在米制和英寸之差，给工作带来了困难和障碍，其中各国在机械上所采用的各种各样的螺纹，就是其中的事例之一，现对国外常用的一些螺纹提供识别和转化的办法。

1 英寸制统一螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列3/8—16 UNC—2A细牙系列3/8—24 UNF—2A特细牙系列3/8—32 UNFF—2A定螺距系列3/8—20 UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

英寸制统一螺纹的牙型见上图。

如何识别最常用的标准螺纹螺纹有连接和密封作用，广泛应用于小口径管道连接中，螺纹的种类很多，最常用的螺纹如下。

1．NPT——美国标准管螺纹NPT（National Pipe Tapered）螺纹是按美国标准ANSI B1.20.1生产。

表示方法：公称直径+螺纹代号NPT，例如：3/8”NPT2．ISO 7/1 标准锥管螺纹ISO 7/1 标准管螺纹指按ISO 7/1生产的螺纹，等同于DIN 2999, BS21, JIS B0203标准的螺纹。

表示方式：螺纹代号+公称直径，例如：R1/4”（BSPT外螺纹），Rc1/4”（BSPT内螺纹），ZG1/4PT1/4”。

3．ISO 228/1标准圆柱管螺纹ISO 228/1标准圆柱管螺纹等同于BS 2779，JIS B0202标准的螺纹。

表示方式：螺纹代号+公称直径，例如：Rp1/4”，G1/4”，PF1/4”。

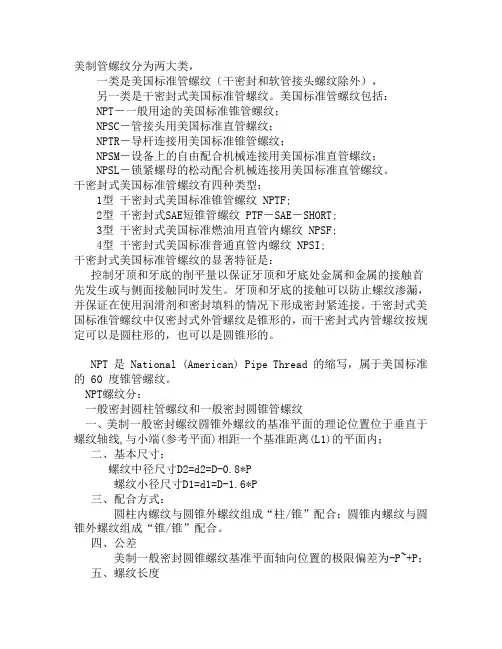

美制管螺纹分为两大类，一类是美国标准管螺纹（干密封和软管接头螺纹除外），另一类是干密封式美国标准管螺纹。

美国标准管螺纹包括：NPT－一般用途的美国标准锥管螺纹；NPSC－管接头用美国标准直管螺纹；NPTR－导杆连接用美国标准锥管螺纹；NPSM－设备上的自由配合机械连接用美国标准直管螺纹；NPSL－锁紧螺母的松动配合机械连接用美国标准直管螺纹。

干密封式美国标准管螺纹有四种类型：1型干密封式美国标准锥管螺纹 NPTF;2型干密封式SAE短锥管螺纹 PTF－SAE－SHORT;3型干密封式美国标准燃油用直管内螺纹 NPSF;4型干密封式美国标准普通直管内螺纹 NPSI;干密封式美国标准管螺纹的显著特征是：控制牙顶和牙底的削平量以保证牙顶和牙底处金属和金属的接触首先发生或与侧面接触同时发生。

牙顶和牙底的接触可以防止螺纹渗漏，并保证在使用润滑剂和密封填料的情况下形成密封紧连接。

干密封式美国标准管螺纹中仅密封式外管螺纹是锥形的，而干密封式内管螺纹按规定可以是圆柱形的，也可以是圆锥形的。

NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹。

NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹一、美制一般密封螺纹圆锥外螺纹的基准平面的理论位置位于垂直于螺纹轴线,与小端(参考平面)相距一个基准距离(L1)的平面内；二、基本尺寸：螺纹中径尺寸D2=d2=D-0.8*P螺纹小径尺寸D1=d1=D-1.6*P三、配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

四、公差美制一般密封圆锥螺纹基准平面轴向位置的极限偏差为-P~+P；五、螺纹长度美制一般密封圆锥外螺纹最小聪明有效螺纹长度不小于其基准距离的实际尺寸+装配余量之和；美制一般密封螺纹最小有效螺纹长度不小于其基准平面位置的实际偏差+基准距离的基本尺寸+装配余量之和；六、标记美制一般密封管螺纹的完整标记：螺纹特征代号、螺纹尺寸代号和旋向代号；美制一般密封圆锥管螺纹的特征代号：NPT美制一般密封圆柱内螺纹的特征代号：NPSC例：尺寸代号为4，左旋一般美制一般圆锥管螺纹：中国标准：NPT 4-LH美国标准：4-8NPT-LH尺寸代号为3，右旋一般美制一般圆柱管内螺纹：中国标准：NPSC3美国标准：3-8NPSCPT是55度密封圆锥管螺纹，NPT是60度密封锥管螺纹,后面跟的就是尺寸了NPT是美标锥形密封螺纹NPTF是美标锥形干密封螺纹NPT是指普通螺纹，密封性差一点NPTF是干密封螺纹，二者差异很小后者的精度等级要高很多，一般不用。

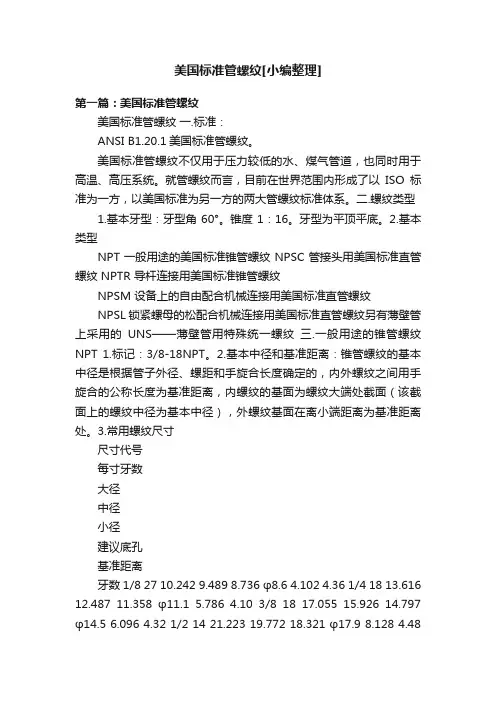

美国标准管螺纹[小编整理]第一篇：美国标准管螺纹美国标准管螺纹一.标准：ANSI B1.20.1美国标准管螺纹。

美国标准管螺纹不仅用于压力较低的水、煤气管道，也同时用于高温、高压系统。

就管螺纹而言，目前在世界范围内形成了以ISO标准为一方，以美国标准为另一方的两大管螺纹标准体系。

二.螺纹类型1.基本牙型：牙型角60°。

锥度1：16。

牙型为平顶平底。

2.基本类型NPT 一般用途的美国标准锥管螺纹 NPSC 管接头用美国标准直管螺纹 NPTR 导杆连接用美国标准锥管螺纹NPSM 设备上的自由配合机械连接用美国标准直管螺纹NPSL 锁紧螺母的松配合机械连接用美国标准直管螺纹另有薄壁管上采用的UNS——薄壁管用特殊统一螺纹三.一般用途的锥管螺纹NPT 1.标记：3/8-18NPT。

2.基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的，内外螺纹之间用手旋合的公称长度为基准距离，内螺纹的基面为螺纹大端处截面（该截面上的螺纹中径为基本中径），外螺纹基面在离小端距离为基准距离处。

3.常用螺纹尺寸尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.36 1/4 18 13.616 12.487 11.358 φ11.1 5.786 4.10 3/8 18 17.055 15.926 14.797 φ14.5 6.096 4.32 1/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.75 1 11.5 33.228 31.461 29.694 φ29.2 10.160 4.60 1-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.83 1-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83 四.管接头用直管内螺纹NPSF 1.该螺纹与标准锥管螺纹装配时，能形成耐压密封连接，但只在压力较低的情况下才采用。

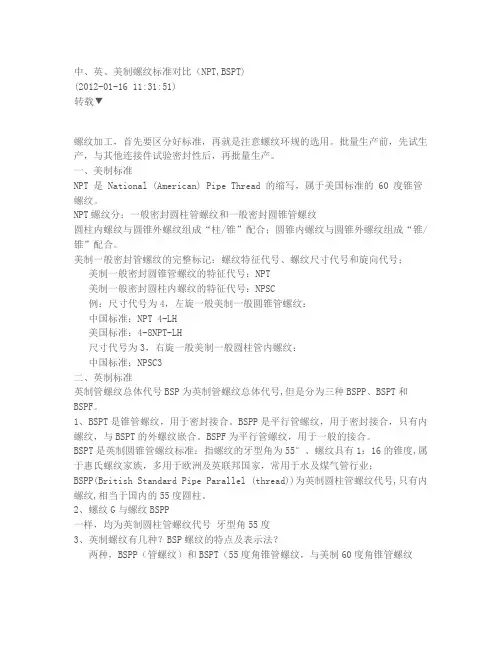

中、英、美制螺纹标准对比（NPT,BSPT)(2012-01-16 11:31:51)转载▼螺纹加工，首先要区分好标准，再就是注意螺纹环规的选用。
