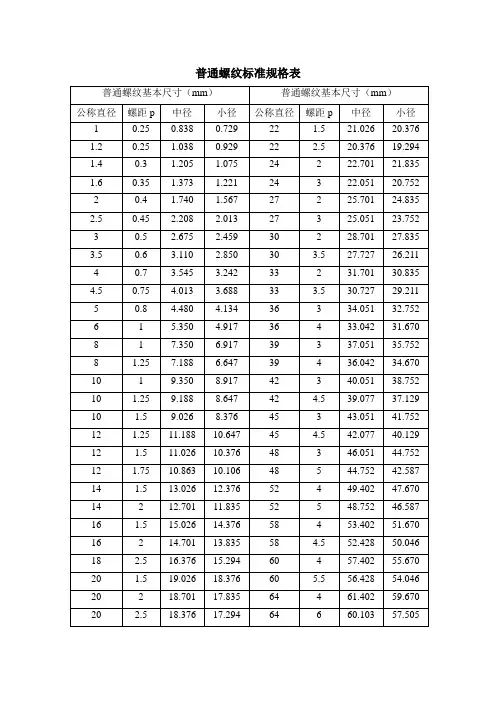

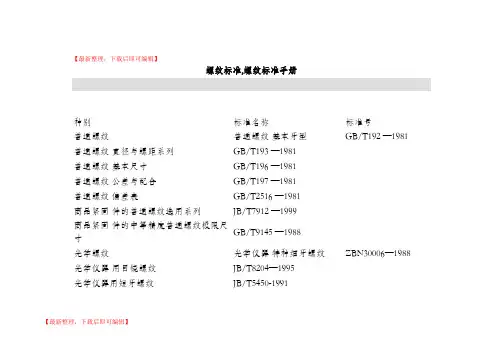

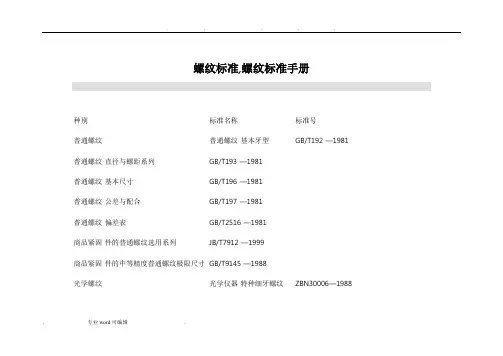

普通螺纹标准规格表
螺纹基本知识
一、螺纹的名词术语
螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。
圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。
右旋螺纹：顺时针旋转时选入的螺纹。
左旋螺纹：逆时针旋转时选入的螺纹。
完整螺纹：牙顶和牙底具有完整形状的螺纹。
不完整螺纹：牙底完整而牙顶不完整的螺纹。
螺尾：向光滑表面过渡的牙底不完整的螺纹。
有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。
公称直径：代表螺纹尺寸的直径。
大径：外螺纹的顶径、内螺纹的底径。
小径：外螺纹的底径、内螺纹的顶径。
中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。
单一中径：牙型上沟槽宽度等于1/2基本螺距的地方。
作用中径：在规定的旋合长度内，恰好包容实际螺纹的一个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半角、及牙型高度，并在牙顶和牙底留有间隙，不与实际螺纹大、小径发生干涉。
牙型角：在螺纹牙型上，两相邻牙侧间的夹角。
螺距：相邻两牙在中径线上对应两点间的轴向距离。
螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。
二、.螺纹概述
一般将螺纹分为圆柱螺纹和圆锥螺纹。
（一）圆柱螺纹
1. 普通螺纹（又称米制或公制螺纹）
螺纹代号M，牙形角60°，基本牙形为平顶。
精度等级：内螺纹4~8级，外螺纹3~9级。
2. 美标统一螺纹（又称60°英制螺纹）
螺纹代号UNC、UNF、UNEF、UN、UNS，牙形角60°，基本牙形为平顶。
精度等级：内螺纹1B~3B，外螺纹1A~3A。
3. 非螺纹密封的管螺纹（又称圆柱管螺纹）
螺纹代号G，牙形角55°，基本牙形为圆顶圆底。
精度等级：内螺纹标准级和D级，外螺纹A、B级。
4. 梯形螺纹
螺纹代号Tr，牙形角30°（美标为29°），基本牙形为平顶平底。
精度等级： 7~9级，（美标为2G~6G）。
5. 其他螺纹
锯齿螺纹
美标圆柱管螺纹
气瓶专用螺纹
。。。。。。
（二）圆锥螺纹
1. 用螺纹密封的管螺纹
螺纹代号R、Rc、Rp，牙形角55°，基本牙形为圆顶圆底，锥度1：16。
2. 60°圆锥管螺纹
螺纹代号NPT、NPTF，牙形角60°，基本牙形为平顶，锥度1：16。
3. 其他螺纹
米制锥螺纹
石油专用螺纹
气瓶专用圆锥螺纹
三、螺纹量规
螺纹量规根据使用性能分：工作规、验收规、校对规和基准规。
工作规：制造和检验工件螺纹所用螺纹量规。
验收规：检验部门或用户验收工件螺纹时所用螺纹量规。
校对规：制造和检验工作规所用的螺纹量规。
圆柱螺纹通常只有校对塞规，用于检验工作环规。某些圆锥螺纹有校对塞规和校对环规，分别用于检验工作环规和工作塞规。
基准规：某些圆锥螺纹需要基准规用于检验校对规。
螺纹概述
前言：
螺纹具有装卸容易和可拆性，广泛应用于机械制造领域。螺纹标准已成为重要的机械基础标准之一。
第一次工业革命后，英国人发明了车床、板牙和丝锥，为螺纹件的大批生产奠定了技术基础。1841年，英国人惠特沃斯（Joseph Whitworth）提出了世界上第一份螺纹国家标准（BS 84，惠氏螺纹，B.S.W和B.S.F），从而奠定了螺纹标准的技术体系。1905年，英国人泰勒（William Taylor）发明了螺纹量规设计原理（泰勒原则）。从此英国成为世界上第一个全面掌握螺纹加工和检测技术的国家，英制螺纹标准是世界上现行螺纹标准的祖先，英制螺纹标准最早得到了世界范围的认可。
美国的国家螺纹（N）标准是在英制惠氏螺纹基础上发展起来的。第二次世界大战后，它转化为二战盟国共同使用的统一螺纹（UN）。这是世界上第一份得到国际组织认可的国际标准。美国的管螺纹标准是由美国人独立研制出来的，它与英制管螺纹共同构成了当今世界管螺纹标准领域的两大支柱。美制梯形螺纹（Acme）和锯齿形螺纹也同样得到二战同盟国间的认可。所以，美制螺纹标准对现代国际贸易有着极其重要的影响。
米制普通螺纹（M）来源于美制国家螺纹（N），在欧洲大陆上得到了广泛使用，并纳入ISO 标准。当公制单位制（米制是其中的长度单位）被确定为国际法定计量单位后，又进一步提升可米制普通螺纹在国际贸易中的地位。
NPT，PT，G 都是管螺纹．
NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991
PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺紋家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺紋家族．标记为 G 代表圆柱螺紋．国家标准可查
阅 GB/T7307-2001
另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直径，单位是英寸．
行內人通常用分来称呼螺纹尺寸，一寸等於８分，1/4 寸就是２分，如此类推．
G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别：公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
英制螺纹1/2是指英制标准螺纹，其公称直径为1/2英寸，其螺纹一般情况下无特殊说明时是指55度三角形牙，英制螺纹一般指按照BS84-1956＜惠氏牙型圆螺纹＞为标准牙型的螺纹
美制螺纹一般是指按照ANSI B1.1的标准牙型的螺纹，其牙顶角为60度，一般分为UN和UNR两种设计牙型，这两种牙型的主要区别是UN螺纹的牙底是平的或是随意倒圆，而UNR 螺纹的牙底轮廓一定是光滑的圆弧连接。一般情况下这两种牙型的内外螺纹不能互相连接。一般在没有注明的情况下，可以选择UN牙型。美制螺纹的系列是指螺纹直径和螺距的组合，对于美制的统一螺纹是指某一系列特定的直径对应的每英寸内的不同牙数，即牙数/英寸。美制螺纹的标准系列包括UNC、UNF和UNEF三个系列，分别代表粗牙、细牙和超细牙；按照每英寸的牙数可分为4,6,8,12,16,20,28和32的恒定系列。
管螺纹的1/2是指管螺纹，其公称直径为1/2英寸，具体应该参照相关标准美国标准ANSI B1.20.1＜一般用途管螺纹＞
美国管螺纹一般有以下几种
NPT－－美国标准锥管螺纹
NPSC－－美国标准管接头用直管螺纹
NPTR－－美国标准导杆采用锥管螺纹
NPSM－－美国标准机械连接用直管螺纹
NPSL－－美国标准管锁紧螺母用直管螺纹
NPSH－－美国标准软管连接用直管螺纹
以下简单介绍一些螺纹的标注举例（详细请见螺纹标识表）：
紧固连接螺纹
