2015年第二学期汽车机械识图考试试题

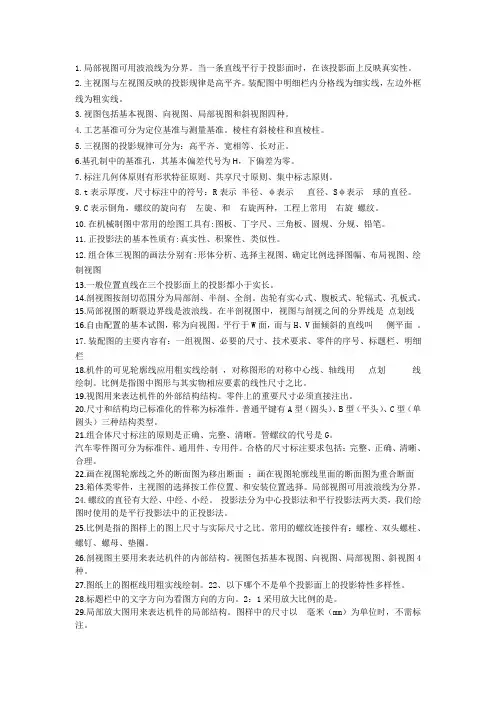

1.局部视图可用波浪线为分界。

当一条直线平行于投影面时，在该投影面上反映真实性。

2.主视图与左视图反映的投影规律是高平齐。

装配图中明细栏内分格线为细实线，左边外框线为粗实线。

3.视图包括基本视图、向视图、局部视图和斜视图四种。

4.工艺基准可分为定位基准与测量基准。

棱柱有斜棱柱和直棱柱。

5.三视图的投影规律可分为：高平齐、宽相等、长对正。

6.基孔制中的基准孔，其基本偏差代号为H，下偏差为零。

7.标注几何体原则有形状特征原则、共享尺寸原则、集中标志原则。

8.t表示厚度，尺寸标注中的符号：R表示半径、φ表示直径、Sφ表示球的直径。

9.C表示倒角，螺纹的旋向有左旋、和右旋两种，工程上常用右旋螺纹。

10.在机械制图中常用的绘图工具有:图板、丁字尺、三角板、圆规、分规、铅笔。

11.正投影法的基本性质有:真实性、积聚性、类似性。

12.组合体三视图的画法分别有:形体分析、选择主视图、确定比例选择图幅、布局视图、绘制视图13.一般位置直线在三个投影面上的投影都小于实长。

14.剖视图按剖切范围分为局部剖、半剖、全剖。

齿轮有实心式、腹板式、轮辐式、孔板式。

15.局部视图的断裂边界线是波浪线。

在半剖视图中，视图与剖视之间的分界线是点划线16.自由配置的基本试图，称为向视图。

平行于W面，而与H、V面倾斜的直线叫侧平面。

17.装配图的主要内容有：一组视图、必要的尺寸、技术要求、零件的序号、标题栏、明细栏18.机件的可见轮廓线应用粗实线绘制，对称图形的对称中心线、轴线用点划线绘制。

比例是指图中图形与其实物相应要素的线性尺寸之比。

19.视图用来表达机件的外部结构结构。

零件上的重要尺寸必须直接注出。

20.尺寸和结构均已标准化的件称为标准件。

普通平键有A型（圆头）、B型（平头）、C型（单圆头）三种结构类型。

21.组合体尺寸标注的原则是正确、完整、清晰。

管螺纹的代号是G。

汽车零件图可分为标准件、通用件、专用件。

合格的尺寸标注要求包括：完整、正确、清晰、合理。

杭州现代技工学校2015—2016学年第一学期高一机械识图期末考试卷姓名____________班级______________ 学号______________分数______________一、填空题（共20分，每空1分）1.三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图_宽相等。

俯视图的下方和左视图的右方表示形体的____前___方。

2.三视图以主视图为_基准___，__俯视___图在主视图正下方，__左视__图在主视图正右方。

3.国标规定，在标注尺寸时，水平方向的尺寸数字字头应朝上__书写；垂直方向的尺寸数字，字头应朝左 __书写；工程图样中，尺寸的基本单位为mm 。

4.标注尺寸的三要素是__尺寸界线__、__尺寸数字___ 、_尺寸线____。

5.轴测投影的基本性质__平行性____和___度量性___。

6.由两个或两个以上的基本体经叠加，或由一个基本体切去若干个部分，或者既叠加又切割而形成的物体称为_组合体__。

7.假象把组合体分解成若干个部分，并分析各部分的形状、相对位置、组合形式和表面连接关系，这种分析方法称为_形体分析法___。

8.组合体的组成形式有_叠加____、_切割____和___综合___三种。

二、选择题（共15分，每题3分）1、采用放大或缩小比例绘制图样，其尺寸应注（A）A、实物的尺寸B、图形的尺寸C、两者都可2、根据已知主、俯视图，选择一个正确的左视图。

（B）3、下图中，主、俯、左三个视图中正确的视图是（A）A．主视图B．俯视图C．左视图D．均有错误4、已知立体的主、俯视图，正确的左视图是。

（B）5、图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（B）度A、15B、30C、60三、补画视图中所缺的图线（共10分，每题5分）（1）（2）四、补画三视图（共10分，每题5分）（1）（2）五、根据轴测图上给出的尺寸画密-----------------封-----------------线-------------------内-------------------不---------------------要-----------------------答------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------三视图(共20分，每题10分)五、轴测图（共25分，第一题15分，第二题10分）（1）先补画俯视图中的缺线，再画出正等轴测图。

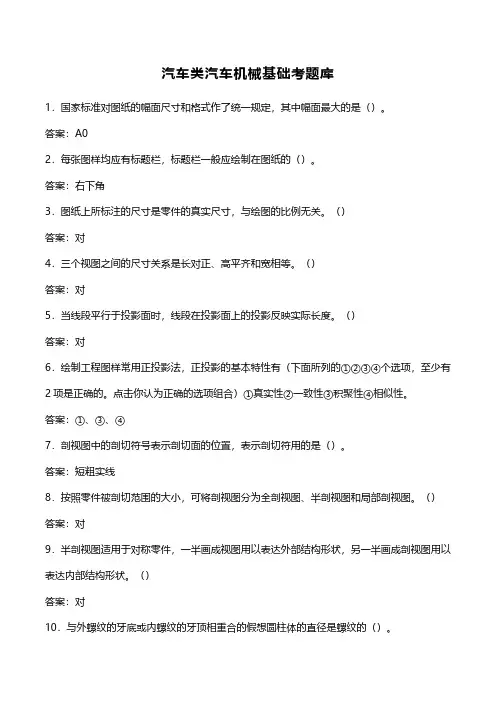

汽车类汽车机械基础考题库1．国家标准对图纸的幅面尺寸和格式作了统一规定，其中幅面最大的是（）。

答案：A02．每张图样均应有标题栏，标题栏一般应绘制在图纸的（）。

答案：右下角3．图纸上所标注的尺寸是零件的真实尺寸，与绘图的比例无关。

（）答案：对4．三个视图之间的尺寸关系是长对正、高平齐和宽相等。

（）答案：对5．当线段平行于投影面时，线段在投影面上的投影反映实际长度。

（）答案：对6．绘制工程图样常用正投影法，正投影的基本特性有（下面所列的①②③④个选项，至少有2项是正确的。

点击你认为正确的选项组合）①真实性②一致性③积聚性④相似性。

答案：①、③、④7．剖视图中的剖切符号表示剖切面的位置，表示剖切符用的是（）。

答案：短粗实线8．按照零件被剖切范围的大小，可将剖视图分为全剖视图、半剖视图和局部剖视图。

（）答案：对9．半剖视图适用于对称零件，一半画成视图用以表达外部结构形状，另一半画成剖视图用以表达内部结构形状。

（）答案：对10．与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱体的直径是螺纹的（）。

11．螺纹的旋向分左旋和右旋两种，工程中大多采用左旋螺纹。

（）答案：错12．螺纹的五个要素必须完全相同时，才能正确旋合在一起。

（）答案：对13．平键的工作表面是（）。

答案：两个侧面14．销是标准件，主要用来连接和定位。

（）答案：对15．采用规定画法绘制滚动轴承的剖视图时，其滚动体不画剖面线。

（）答案：对16．按照使用场合和作用的不同，尺寸基准可分为设计基准和工艺基准两类。

（）答案：对17．国家标准将公差等级分为20级：IT01,IT0,IT1～IT18。

精度等级依次降低，其中精度最低的是（）。

答案：IT0818．零件图中的技术要求包括的内容有（下面所列的①②③④个选项，至少有2项是正确的。

点击你认为正确的选项组合）①尺寸公差②几何公差③零件的材料④表面粗糙度。

答案：①、②、④19．确定零件长、宽、高3个方向的最大尺寸指的是（）。

机械识图考试试题库一、填空题1.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、方视图、仰视图、后视图六个基本视图。

2.主、俯视图，长度相等；主、右视图，高度相等；左、俯视图，宽度相等。

3.装配图中的明细栏画在装配图右下角标题栏的方，栏内分格线为细实线，左边外框线为粗实线。

4.将物体的某一部分向基本投影面投射所得的视图称为局部视图。

正投影的特性有真实性、积聚性、类似性5.画剖视图时，不要漏画剖切面后面的可见轮廓线。

6.需要保留部分外形又要表达内形的不对称机件，采用局部剖视图。

7. 形状和位置公差简称为形位公差。

8.配合有基孔制和基轴制两种基准制。

配合分成过盈配合、过渡配合和间隙配合三类。

9.在装配图中占配_尺寸表示零件之间装配关系的尺寸。

10.零件图一般包括四项内容：一组视图、完整的尺寸、技术要求和标题栏。

11.零件是千变万化的，但从零件的形状、作用及加工方法上，可以把零件归为四大类型：轴套类零件、轮盘类零件、叉架类零件和箱体类零件。

12.剖视图标注的三要素是剖切符号、剖切线、字母。

13.尺寸公差带是由标准公差和基本偏差两个要素组成。

基本偏差确定公差带位置，标准公差确定公差带大小。

14.在装配图中装配尺寸表示零件之间装配关系的尺寸。

15.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。

16.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种17.假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分—向投影面投影所得到的图形称为剖视图。

18.剖视图只是假想地剖开机件，用以表达机件内部—形状的一种方法，实际机件是完整的，因此除剖视图外的其它图形，都按完整的形状画出。

19.物体向基本投影面投射所得的视图称为基本视图20.局部剖视图中，视图与剖视图的分界线用波浪线一线，也可以用双折线线21.半剖视图中，半个视图与半个剖视图的分界线用细点划线22.一张完整的装配图包括以下几项基本内容：一组图形、必要的尺寸、技术要求和标题栏、零件序号、明细栏。

汽车机械识图期末考试试题### 汽车机械识图期末考试试题一、选择题（每题5分，共30分）1. 汽车发动机的曲轴通常采用哪种材料制造？A. 铸铁B. 铝合金C. 不锈钢D. 钛合金2. 活塞在发动机中的主要作用是什么？A. 转换热能为机械能B. 将机械能转换为热能C. 转换机械能为电能D. 将电能转换为机械能3. 汽车制动系统中，刹车盘的作用是什么？A. 传递制动力B. 储存能量C. 增加摩擦力D. 减少摩擦力4. 汽车转向系统中，转向节的作用是什么？A. 连接车轮和转向轴B. 连接发动机和传动轴C. 连接车轮和制动盘D. 连接发动机和车轮5. 汽车悬挂系统中，减震器的主要功能是什么？A. 吸收路面冲击B. 提供转向力C. 增加车辆稳定性D. 减少车辆重量6. 汽车的差速器的主要作用是什么？A. 改变车轮转速B. 增加车轮转速C. 减少车轮转速D. 保持车轮转速一致二、填空题（每空5分，共30分）1. 汽车发动机的四个冲程包括：进气冲程、__________、__________、排气冲程。

2. 汽车的底盘包括：__________、__________、__________、__________。

3. 汽车的传动系统主要由__________、__________、__________、__________和差速器组成。

4. 汽车的转向系统包括：方向盘、转向轴、__________、__________。

5. 汽车的制动系统包括：制动踏板、制动总泵、__________、__________。

6. 汽车的悬挂系统通常由__________、__________、__________和减震器组成。

三、简答题（每题20分，共40分）1. 请简述汽车发动机的工作原理。

2. 描述汽车悬挂系统的作用及其对车辆行驶性能的影响。

注意：请在规定的时间内完成试题，保持答题卡整洁，字迹清晰。

祝您考试顺利！。

《汽车机械制图》综合测试题（一）一、选择题（每题2分，共20分）1．三视图采用的是（）投影法绘制的。

A．中心 B. 平行 C. 斜轴测 D. 正轴测2．垂直于一个投影面同时平行于另外两个投影面的直线称为投影面的（）线。

A．平行 B. 垂直 C. 倾斜 D. 一般位置3．图样中的尺寸以（）为单位，并且不需要标注计量单位的代号或名称。

A．m B．cm C．mm D．in4．不可见轮廓线采用（）来绘制。

A．粗实线 B．虚线 C.细实线 D.点画线5．请想象哪个视图描述的是物体的上下和前后关系（）A．主视图 B．俯视图 C．左视图 D．右视图6．正等轴测图中，简化轴向伸缩系数为（）A.0.82B.1C.1.22D.1.57．剖面线方向是相对水平面成45°，间隔（）A.均匀B.随意8．132±0.0125的公差为（）A.+0.0125B.-0.0125C.+0.025D. 0.0259. 表面粗糙度中，Ra的单位为（）A.米B. 厘米C.毫米D.微米10．下列缩写词中表示均布的意思的是（）A. RB. SRC. EQSD.φ二、观察物体的三视图，在立体图中找出相对应的物体，填写对应的序号（12分）三、已知圆锥表面点A、B的一个投影，作出它们的另两面投影。

（15分）四、根据平面图形的两面投影，求作第三投影（20分）1.2.五、补画第三视图（10分）六、看懂主轴零件图，并回答下列问题。

（每空1分，移出断面图6分，共23分。

）1.零件图有（）个图形，他们分别是（）、（）、（）。

2.零件∅40段的长度为（），表面粗糙度代号是（）。

3.轴上键槽尺寸的长度为（）、宽度为（）、深度为（）、宽度尺寸公差为（）。

4.零件的（）端为轴向尺寸的主要基准，（）为径向尺寸的主要基准。

5.键槽的定位尺寸为（），沉孔的定位尺寸为（）。

6.∅26的位置公差要求为，它的基准要素是（）；公差项目为（），公差值为（）。

7.画出C-C移出断面图。

期末考试《机械识图》15春汽车机械制图试卷一、选择题每题2分，共（20）分。

1. 角度尺寸在标注时，文字一律（ ）书写A ．水平B ． 垂直 C.倾斜 D 、任意2. 为了将物体的外部形状表达清楚，一般采用（ ）个视图来表达。

A 、三B 、四C 、五D 、六 3. 在三视图中，主视图反映物体的（ ）A 、长和宽B 、长和高C 、宽和高D 、长、宽、高都反映 4. 在尺寸标注中，尺寸线用（ ）画出。

A 、粗实线B 、细实线C 、细点化线D 、细虚 线 5. 正等轴测图三个轴间角相等，等于（ ）A 、120°B 、90°C 、180°D 、135° 6. 垂直于w 面的平面称为（ ）A 、铅垂面B 、侧垂面C 、正垂面D 、侧垂线 7 . 下列尺寸正确的图形是( )8 . 在三视图中，主视图反映物体的（ ）A 、长和宽B 、长和高C 、宽和高D 、长、宽、高都反映 9 . 角度尺寸在标注时，文字一律（ ）书写A ．水平B ． 垂直 C.倾斜 D 、任意 10．正等轴测图的轴向伸缩系数为（ ）A 、0.5B 、1C 、2D 、0.1 二、填空题每空1分，共（34）分。

1、基本视图包括 、 、 、 、 、 。

2、投影法分为 投影法和 投影法两大类，我们绘图时使用的是 投影法中的 投影法。

3、直线按其对投影面的相对位置不同，可分为 、 和三种。

4、当直线平行于投影面时，其投影 ，这种性质叫 性，当直线垂直投影面时，其投影 ，这种性质叫 性。

5、机械工程中常用的轴测图有两种，即 和 ；。

6、机械制图当中基本图幅有哪五种 、 、 、 、 。

7、 图纸中的比例表示 与 的线性尺寸之。

8、断面图用来表达零件的 形状，剖面可分为 和 两种。

9、 按剖切范围的大小来分，剖视图可分为 、 、 三种。

10、平面图形中所注尺寸按作用分为 和三、判断题每题1分，共（6）分1、绘制圆的中心线时，用粗实线表示。

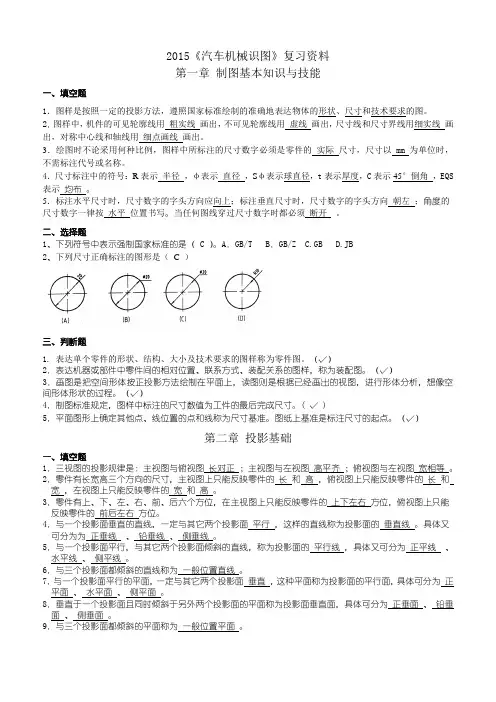

2015《汽车机械识图》复习资料第一章制图基本知识与技能一、填空题1．图样是按照一定的投影方法，遵照国家标准绘制的准确地表达物体的形状、尺寸和技术要求的图。

2．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

3．绘图时不论采用何种比例，图样中所标注的尺寸数字必须是零件的实际尺寸，尺寸以 mm 为单位时，不需标注代号或名称。

4．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角，EQS 表示均布。

5．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向朝左；角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A．GB/T B．GB/Z C.GB D.JB2、下列尺寸正确标注的图形是（ C ）三、判断题1.表达单个零件的形状、结构、大小及技术要求的图样称为零件图。

（√）2．表达机器或部件中零件间的相对位置、联系方式、装配关系的图样，称为装配图。

（√）3．画图是把空间形体按正投影方法绘制在平面上，读图则是根据已经画出的视图，进行形体分析，想像空间形体形状的过程。

（√）4．制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

( √ )5．平面图形上确定其他点、线位置的点和线称为尺寸基准。

图纸上基准是标注尺寸的起点。

（√）第二章投影基础一、填空题1．三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。

2．零件有长宽高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。

3．零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上下左右方位，俯视图上只能反映零件的前后左右方位。

4．与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的垂直线。

9、已知物体的主视图及俯视图，所对应的左视图为（
）
10、下列图形标注真确的是（ ）
得分 评卷人 二、填空题（每格 1 分，共 10 分）
1、比例是指
与其
相应要素的线性尺寸之比。
2、标准线性尺寸的尺寸数字，数字应当写在尺寸线的上方或
。
3、投影法分为
投影法和
投影法中的正投影法。
投影法两大类，我们绘图时使用的是
第 4 页,共 6 页
学校 班级
姓名
பைடு நூலகம்
学号
密
封
线
密封线内不得答题
第 5 页,共 6 页
第 6 页,共 6 页
4、图样中的尺寸以
为单位时，不需标注。
5、尺寸标注中的符号：R 表示
，φ 表示
，Sφ 表示
。
得分
评卷人
三、判断题（在题目前面的括号内，正确的填“√”，错误 的填“×”，每小题 2 分，共 20 分）
（ ）1、图框有留装订边和不留装订边两种格式。 （ ）2、可见轮廓线用粗实线；不可见轮廓线用虚线,轴线对称中心用细点画线。
学校 班级
姓名
学号
密
封
线
密封线内不得答题
《汽车机械识图》试卷
累分
题 号 一
二
三
四
总分
复查人
得 分
评卷
复查人
▲:考生作答前应检查是否有缺页、白页，以防漏答。满分 100 分。考试时间 100
分钟。
得分 评卷人 一、选择题（每小题 3 分，共 30 分）
1、以下作图比例中，采用放大比例的是（ ）。
A、2：1 B、1：1 C、1：2 D、1：3
得分 评卷人 四、画图题 （50 分）

《汽车机械识图》参考答案模块1一、选择题1.绘制图样时，不可见的轮廓线通常是用（ B ）线绘制，中心线和对称线通常是用细点画线绘制。

A.粗实线B.细虚线C.细点画线D.细实线2.如需将实际机件按缩小两倍的比例绘制图样，按国标规定可选择的比例系列是（ B ）A.2:1B.1:2C.1:0.5D.2:23.机械图样中，组成一个完整尺寸的要素是（ B ）。

A.尺寸界线、尺寸箭头、尺寸数字B.尺寸界线、尺寸线及其终端、尺寸数字C.尺寸数字、尺寸线及其终端、尺寸箭头D.尺寸线、尺寸界线、尺寸数字4.标注直径尺寸时应在尺寸数字前加（ B ）。

A.RB.ΦC.MD. t5.制图国家标准规定，机械图样中尺寸标注的单位一律为（ B ）。

A.微米B.毫米C.厘米D.米二、判断题1.（√）图样中书写汉字的字体，应为长仿宋体。

2.（√）国家制图标准规定，可见的轮廓线用粗实线绘制。

3.（× ）制图国家标准规定，各种图线粗细均相同。

4.（√ ）绘制圆的中心线时，圆心应为点画线中线段的交点。

5.（× ）标注尺寸线为竖直方向的尺寸时，尺寸数字一律写在尺寸线的右方。

6.（√）制图国家标准规定，无论图幅大小装订边的尺寸均为25mm。

7.（√ ）绘制机械图样时，应尽量采用1:1的比例。

模块2一、判断题1.（√ ）点在三投影面体系中的位置，可以用坐标来表示。

2.（√ ）绘制机械图样主要采用正投影法。

3.（√ ）水平线的水平投影反应实长。

4.（× ）在点线面的投影图中，点的投影一律用大写字母表示。

5.（× ）水平线的正面投影反映直线的实长。

6.（√ ）正垂面的正面投影积聚为直线。

二、简答题1.直线相对于投影面的位置有几种？直线相对于投影面的位置有三种：投影面垂直线、投影面平行线、一般位置直线。

2.投影面垂直线的投影有何特点？具有积聚性。

3.投影面平行线的投影有何特点？具有实型性。

4.两直线的相对位置有几种？三种：相交、平行、交叉。

2015级（汽修1、2、3、4及汽车美容）汽车识图期末试卷班级：_______________ 姓名：_______________请把一、二、三题写在下面的答题方格中一、单选题，以下备选答案中只有一项最符合题目要求，不选、错选均不得分。

（单选题，以下备选答案中只有一项最符合题目要求，不选、错选均不得分。

（共10 题，每题 3分，共30分）1、以下不属于尺寸标注四要素的是（）A尺寸线B尺寸界线C 尺寸终端D 尺寸单位2、以下属于截交线性质的是（）A从属性B 平行性C 共有性D 开放性3、根据投影面展开的法则，三个视图的相互位置必然是以（）为主。

A左视图B主视图C俯视图D任一视图4、标注竖直方向线性尺寸是，尺寸数字字头朝（）。

A、下B、上C、左D、右5、标注球面直径时，应在数字前加注符号（）。

A、SB、RC、SRD、SΦ6 （）一般适用于外形比较简单、内部结构较为复杂的机件。

A全剖视图B半剖视图C局部剖视图D斜剖视图7主视图、俯视图、仰视图、后视图的（）A长对正B高平齐C宽相等8在基本视图中，由上向下投影所得到的视图称为（）A基本视图B俯视图C仰视图D右视图9国家标准规定采用（）来表达铅笔的软硬度。

A、BB、HC、BHD、B、H10局部视图可用（）分界。

A粗实线B细实线C细虚线D波浪线二、多选题，以下备选答案中有两项或两项以上最符合题目要求，不选、错选均不得分。

（多选题，以下备选答案中有两项或两项以上最符合题目要求，不选、错选均不得分。

共5题，每题3分，共15分）11、标注尺寸的三要素是（）A、尺寸数字B、尺寸界限C、尺寸线D、方框12、投影法两大类( )A、中心投影法B、平行投影法C、正投影法D、弯曲投影法13、主视图是由（）向( )投射所得的视图。

A、前B、后C、上D、下14、俯视图是由（）向（）投射所得的视图。

A、前B、后C、上D、下15、左视图是由（）向（）投射所得的视图。

A、前B、后C、左D、右三、判断题，对的打√，错的打×。

命题人：试卷第页（共2页）1试形式：闭卷□2015年下学期期末考试汽车机械制图 试卷满分[100] 分 ，时间90分钟 2015年元月一、单选题。

选出最符合题意的选项，每个题只有一个最佳选项 。

（每题2分，共20分）1.国家标准基本图幅有（ B ）种。

A ．3 B.5 C.6 D. 42. 下列基准不是属于基准作用的基准是（ A ） 。

A ．主要基准 B. 设计基准 C. 测量基准 D.定位基准 3.不是三视图的对应关系有（B ） 。

A ．位置关系 B.物体形状 C.度量关系 D.方位关系 4. 不是组成组合体的各形体之间的连接关系的是（ D ） 。

A.平行 B.相切 C.相交 D.分离 5.下列不是国家标准规定表达物体的视图的是（ C ） 。

A.基本视图 B.向视图 C. 剖视图 D. 局部视图和斜视图 6.下列不是标准件的是（ A ） 。

A ．曲轴 B.齿轮 C.键 D. 弹簧 7. 在三视图中，离主视图最近的视图线表示物体的（B ）面 。

A.前 B.后 C.左D.右 8. 一张A0图纸可以裁剪成（ D ）张A4图纸 。

A ．2 B.4 C.8 D.169.下列不是尺寸的标注的基本原则的是（ C ） 。

A.重要的尺寸直接标出B.按加工顺序标注尺寸C.尺寸标注应尽量便于加工D. 尺寸标注应尽量方便测量 10.下列属于铸造结构的是（ A ） 。

A.拔模斜度B.倒角C.退刀槽D.盲孔二、将下列三视图两圆柱的相贯线补充完整 。

（共15分）三、求正垂面P 与四棱锥截交面在H 、W 面上的投影（保留作图轨迹） 。

（共15分）试卷第页（共2页）四、试作AB 在W 面上的投影，并作点K 在V ,H 面的投影（保留作图轨迹） 。

（共15分）五、作出键槽的移出断面图并标注出长、宽、深 尺寸及键槽侧面的粗糙度为Ra0.8。

（共15分）六、完成螺栓连接的主视图 。

（共20分）。

《汽车机械基础与识图》期末考试试卷及答案2021—2022 学年第二学期一、单项选择题(下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在括号内。

12小题，每小题2分，共24分)1.零件的主视图反映了零件的( )。

A.长度和宽度B.宽度和高度C.长度和高度D.长度、宽度和高度2.在间隙配合中，孔的实际尺寸( )轴的实际尺寸。

A.大于B.小于C.等于D.小于或等于3.刚体做平行移动时，其上各点的( )相同。

A.轨迹、速度和加速度B.轨迹C.速度D.加速度4.两构件组成低副时，构件之间的接触形式为( ).A.点接触B.点或线接触C.面接触D.线接触5.在铰链四杆机构中，能做整周回转的连架杆称为( ) .A.连杆B.曲柄C.机架D.摇杆6.凸轮机构的从动件采用等加速等减速运动规律时会( ) 。

A.产生柔性冲击B.没有冲击C.产生刚性冲击D. 产生柔性冲击和刚性冲击7.渐开线齿轮齿席上任意点的法线都与( ) 相切。

A.齿根圆B.齿项圆C.基圆D.分度圆8. ( )属于啮合传动。

A.平带传动B.同步带传动C.圆形带传动D. V带传动9.根据( )不同，轴可分为曲轴和直轴两大类。

A.轴线的形状B. 尺寸C.载荷情况D.质量10.滚动轴承的代号由前置代号、基本代号和后置代号组成，其中基本代号表示( )。

A.轴承内部结构的变化B.轴承的公差等级C.轴承的类型、结构和尺寸D.成套轴承11.当液压泵的输出压力高于局部回路或支路要求压力时，可采用( ) 。

A.增压回路B. 减压回路C.调压回路D. 平衡回路12.塑性是指金属材料在( )的作用下，产生塑性变形面不断裂的能力。

A.静载荷B.冲击载荷C.交变载荷D.均布载荷二、多项选择题(在每小题的备选答案中，选出二个以上的正确答案，并将其序号填在括号内。

多选、少选、错选均不得分。

5小题，每小题4分，共20分)13.作用力与反作用力特点包括( )A.大小相等B.方向相反C.作用在两个物体D. 作用在一个物体14. 下列对定轴轮系的正确描述是( )。

汽车机械识图习题集答案项目一掌握国家标准的相关规定1.1图纸幅面、比例和字体一、填空题1.图纸幅面，A0、 A1、 A2、 A3、 A42.粗实线3.右下角，粗实线，一致4.线性尺寸，线性尺寸，图上尺寸，实际尺寸。

5.实际大小，无关。

6.1mm，必须标注。

7.机件的真实大小。

8.尺寸界线，尺寸线，尺寸数字。

二、字体练习略1.2图线一、填空题1.几何图形，重合2.基本一致3.0.7mm4.0.5～2mm5.细实线6.细点画线7.粗实线8.虚线成为实线的延长线9.细实线10.称中心线，圆心11.粗实线，虚线，点画线二、判断题1.√2.×3.√4.√5.×三、选择题1.A2.D四、线型及尺寸标注略1.3尺寸标注一、填空题1.真实大小，无关2.毫米，必须3.垂直，适当的角度，2 mm4.尺寸线5.箭头和细斜线，箭头型式6.线性尺寸，引出标注7.将该图线断开8.一致，3.59.径向；水平，中断处，上方或外侧10.轮廓线，圆心，“Ф”，“R”，外侧或引出标注11.“SФ”，“SR”。

12.小尺寸，大尺寸13.最后完工时的尺寸二、选择题1.D2.B3.C4.C5.A三、判断题1.×2.×3.√4.√5.×6.√7.√四、略.1五、略项目2 平面图形的基本画法2.1熟悉平面图形绘制的基本方法与步骤一、填空题1.丁字尺，丁字尺。

2.前进方向，画较大的。

3.B，H4.斜度，单向分布。

5.锥度是，双向分布。

6.一致。

7.非圆曲线，光滑地。

二、基本作图练习略三、按照下面图形中的尺寸画出全图形的轮廓略四、根据图形尺寸按比例抄画平面图形略2-2绘制圆弧连接的平面图形一、填空题1.圆弧连接。

2.同心圆法，四心圆弧法。

3.相切。

4.圆心，连接点（即切点）。

5.外连接，内连接。

二、参照右图，完成左图的圆弧连接略三、参照右上角图例，用给定的半径R作圆弧连接略四、用1：1的比例抄画下图略2.3绘制简单的平面图形一、填空题1.尺寸基准，识读定位尺寸。

思南县中等职业学校2015—2016学年度第一学期期末考试题一、填空题：（每空1分，共10分）1、比例是指与其相应要素的线性尺寸之比。

2、标准线性尺寸的尺寸数字，数字应当写在尺寸线的上方或。

3、投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的正投影法。

4、图样中的尺寸以为单位时，不需标注。

5、尺寸标注中的符号：R表示，φ表示，Sφ表示。

二、选择题：（每题3分，共30分)1、以下作图比例中，采用放大比例的是（）。

A、2：1B、1：1C、1：2D、1：32、某图纸作图比例为10：1，若某机件的长标注是70，则该机件长为（）。

A、7mmB、70mmC、700mm3、细实线不能用作绘制以下哪种线？（）。

A、尺寸线B、尺寸界线C、引出线D、不可见轮廓线4、圆的中心线一般用以下哪那种线型绘制？（）A、粗实线B、细虚线C、细点画线5、主视图与左视图反映的投影规律是？（）A、长对正B、高平齐C、宽相等6、俯视图与左视图反映的投影规律是？（）A、长对正B、高平齐C、宽相等7、当直线段平行于投影面时，得到的投影具有（）性。

A、真实性B、积聚性C、类似性8、三角形平面的三个投影均为缩小的类似形，该平面为 ( )A.水平面B.正平面9、选择正确的螺纹画法。

（）(a)(b)（）1、图框有留装订边和不留装订边两种格式。

（）2、可见轮廓线用粗实线；不可见轮廓线用虚线,轴线对称中心用细点画线。

（）3、机件的真实大小和图形的大小及所标注的尺寸数据无关。

（）4、俯视图与左视图都反应了物体的宽。

（）5、主视图反映物体的左、右和上、下；俯视图反映物体的上、下和前、后。

（）6、两点的左、右相对位置由坐标Y轴确定。

（）7、标注球的半径时，应在尺寸数字前加符号SR。

（）8、垂直于H面（底面）的直线叫正垂线。

（）9、确定各基本形体的形状和大小的尺寸称为定位尺寸。

（）10、图样中标注的尺寸是机件的真实大小，与比例无关。

四、作图题（40分）1、根据轴测图补画视图中所缺的图线。

《汽车机械制图》综合测试题（十五）
一、补画视图中所缺图线。

（每个4分，共12分）
二、求平面的W面投影，并判断平面的的空间位置。

（10分）
三、根据两视图补画第三视图。

（10分）
四、根据主、俯视图，补画左视图。

（15分）
五、补画视图中所缺的图线。

（10分）
六、将主视图改为全剖视图。

（15分）
（15分）八、补画半剖视图中所缺的图线。

（13分）
三、（10分）
五、（10分）
六、（15分）
一、已知A点的两面投影； B点的水平投影及Ｂ点到Ｈ面距离为20；C点坐标为（0，10，5），画出A、B、C三点的各面投影。

（9分）
二、求三棱锥被截切后的三面投影。

（15分）
三、根据主、俯视图，补画左视图。

（15分）
四、根据主、俯视图，补画左视图。

（15分）
五、根据组合体两视图，补画所缺视图。

（15分）
六、对指定的剖切平面迹线处作移出剖面（左段轴上为通孔，右段轴上后面无键槽。

键槽深4）。

（15分）
七、根据组合体两视图，补画左视图。

（16分）
答案：
一、（9分）
Y H
a
a'o
z
Y W
x a''
b b'
b''c'
c
c''
二、（15分）
三、根据主、俯视图，补画左视图。

（15分）
六、（15分）
七、（16分）。

汽车识图理论知识考核一、选择题1 .（）一般适用于外形比较简单、内部结构较为复杂的机件。

［单选题］*A.全剖视图。

B.半剖视图C.局部剖视图D.斜剖视图2 .主视图、俯视图、仰视图、后视图的（X［单选题］*A.长对正√8 .高平齐C.宽相等3.在基本视图中，由下向上投影所得到的视图称为（\［单选题］*A.基本视图B.俯视图C.仰视图√D.右视图4.国家标准规定采用（）来表达机件的内部结构形状。

［单选题］*A.视图B.剖视图VD.局部放大图其它图形时，可以省略（B）。

A.粗短划线B.箭头C.字母D.标注6.当机件的一个视图画成剖视图时，其它视图应（）画出。

［单选题］*A.完整√B.不必C.部分D.放大7 .重合断面图的轮廓线用（）画出。

［单选题］*A.粗实线B.细实线VC.细点画线D.波浪线8 .在基本视图中，由后向前投影所得到的视图称为（\［单选题］*A.基本视图B.主视图C.后视图√D.右视图9 .假想用剖切面将机件的某处切断,仅画出其断面的图形，称为（I［单选题］*A.基本视图B.剖视图C.全剖视图10 .当机件具有对称平面时，向垂直于对称平面的投影面上投射所得到的图形，允许以对称中心线为界,一半画成剖视图，另一半画成视图，这种剖视图称为（\［单选题］*A.全剖视图B.半剖视图VC.局部剖视图D.斜剖视图11 .将机件向不平行于基本投影面的平面投射所得的视图称为（\［单选题］*A.基本视图B.局部视图C.向视图D.斜视图√12 .俯视图、仰视图、左视图、右视图的（\［单选题］*A.长对正B.高平齐VC.宽相等13 .当机件的一个视图画成剖视图时，其它视图应（）画出。

［单选题］*A.完整√B.不必D.放大14 .局部视图可用（）分界。

［单选题］*B.细实线C.细虚线D.波浪线√15 .机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画（1［单选题］*A.粗实线B.细实线C.细虚线√D.波浪线16 .国家标准规定采用（）来表达机件的内部结构形状。
