硬布线控制器组合逻辑单元logisim设计原理(一)硬布线控制器组合逻辑单元logisim设计引言在数字电路设计中,组合逻辑电路(Combinational Logic Circuit)由一系列的逻辑门和逻辑门之间的连线组成。
而硬布线控制器(Hardwired Control Unit)是指根据固定的逻辑规则实现的指令解析和控制信号生成功能的电路单元。
在本文中,我们将介绍如何利用logisim设计一个基本的硬布线控制器组合逻辑单元。
设计原理硬布线控制器的核心是组合逻辑电路,通过逻辑门和逻辑门之间的连线实现不同的控制信号生成功能。
在logisim中,我们可以利用预置的逻辑门模块和连线工具来实现硬布线控制器的设计。
步骤1.导入logisim在首先,我们需要下载并安装logisim软件。
logisim是一款开源的数字电路设计工具,提供了丰富的组合逻辑元件和连线工具。
2.创建新电路打开logisim后,点击“新建”按钮创建一个新的电路文件。
我们可以将电路文件保存为任意名称,方便后续使用。
3.添加输入端口在logisim中,我们可以通过添加端口元件来实现输入和输出的连接。
点击“添加”按钮,在弹出的菜单中选择“端口”,然后将端口元件拖放到电路画布上。
4.添加逻辑门元件根据具体的设计需求,我们可以在logisim中选择合适的逻辑门元件。
点击“添加”按钮,在弹出的菜单中选择对应的逻辑门元件,然后将其拖放到电路画布上。
5.连线连接通过选中逻辑门元件和端口元件,使用连线工具将它们连接起来。
可以通过点击逻辑门元件或端口元件的输入或输出端口,然后拖动连线工具来绘制连线。
6.设计控制信号逻辑利用不同的逻辑门元件和连线工具,根据逻辑规则来设计控制信号的生成逻辑。
可以使用与门、或门、非门等来实现逻辑运算,并利用连线工具进行输入端口和逻辑门元件之间的连接。
7.添加输出端口在logisim中,通过添加输出端口元件来输出结果。
点击“添加”按钮,在弹出的菜单中选择“端口”,然后将端口元件拖放到电路画布上。
微程序控制器的基本原理详细图解1、控制存储器:控制存储器是微程序控制器中的核心部件,通常由只读存储器ROM器件实现,简称控存。
2、微指令:控制存储器中的一个存储单元(字)表示了某一条指令的某一操作步骤的控制信号,以及下一步骤的有关信息,称该字为微指令。
作用:准确提供了指令执行中的每一步要用的操作信号及下一微指令的地址。
3、微程序:全部微指令的集合称为微程序。
4、微程序控制器的基本工作原理:根据IR(指令寄存器)中的操作码,找到与之对应的控存中的一段微程序的入口地址,并按指令功能所确定的次序,逐条从控制存储器中读出微指令,以驱动计算机各部件正确运行。
5、得到下一条微指令的地址的有关技术:要保证微指令的逐条执行,就必须在本条微指令的执行过程中,能得到下一条微指令的地址。
形成下条微指令地址(简称下地址)可能有下列五种情况:①下地址为本条微指令地址加1;②微程序必转某一微地址,可在微指令中给出该微地址值;③根据状态标志位,选择顺序执行或转向某一地址;④微子程序的调用及返回控制,要用到微堆栈;⑤根据条件判断转向多条微指令地址中的某一地址,比③更复杂的情况。
如:若C=1,转移到 A1 微地址;若S=1,转移到 A2 微地址;若Z=1,转移到 B1 微地址;这种情况,在微指令中直接给出多个下地址是不现实的,应找出更合理的解决方案。
计算机的微程序控制器和组合逻辑控制器(硬连线)在组成和运行原理上有何相同和不同之处?它们各有哪些优缺点?答:微程序的控制器和组合逻辑的控制器是计算机中两种不同类型的控制器。
共同点:①基本功能都是提供计算机各个部件协同运行所需要的控制信号;②组成部分都有程序计数器PC,指令寄存器IR;③都分成几个执行步骤完成每一条指令的具体功能。
不同点:主要表现在处理指令执行步骤的办法,提供控制信号的方案不一样。
微程序的控制器是通过微指令地址的衔接区分指令执行步骤,应提供的控制信号从控制存储器中读出,并经过一个微指令寄存器送到被控制部件。
硬布线控制器组合逻辑单元logisim设计原理硬件布线控制器是一种用于控制计算机硬件的电路单元。
它通过输入和输出设备(如键盘、显示器、鼠标等)与计算机的中央处理器(CPU)进行通信,控制计算机各个部件的操作和数据传输。
硬布线控制器的设计原理是通过使用组合逻辑单元来实现不同的控制功能。
组合逻辑单元是由一系列逻辑门和触发器等构成的,它们可以实现不同的布尔逻辑运算。
在硬布线控制器中,组合逻辑单元被用于实现指令解码、数据传输控制、算术逻辑操作等功能。
在硬布线控制器中,指令解码是其中的一个重要功能。
当计算机接收到指令时,硬布线控制器会将指令进行解码,确定所需的操作,并将其发送到对应的硬件模块执行。
为了实现指令解码,可以使用译码器、多路选择器等组合逻辑单元来实现。
在解码过程中,控制器还需要保存程序计数器(PC)的值,以确保指令的顺序和正确运行。
数据传输控制是另一个重要的功能。
在计算机运行过程中,数据的输入和输出是不可避免的。
硬布线控制器使用组合逻辑单元来控制数据的输入和输出,包括通过总线(如地址总线、数据总线等)进行数据传输、选择合适的存储单元来存储数据等。
此外,硬布线控制器还可以实现算术逻辑操作。
在计算机运行过程中,通常需要进行一些数学或逻辑运算,如加法、减法、与门、或门、非门等。
硬布线控制器使用组合逻辑单元来实现这些运算,以支持计算机对数据的处理和操作。
总之,硬布线控制器通过使用组合逻辑单元实现了各种控制功能,以及数据传输和运算等操作。
它是计算机系统中不可或缺的一部分,能够使计算机能够进行各种操作,并且高效地处理和传输数据。
设计和理解硬布线控制器的原理对于学习和理解计算机系统的工作原理至关重要。
硬布线控制器组合逻辑单元logisim设计原理硬布线控制器是一种使用硬布线电路实现的组合逻辑控制器。
相比于其他逻辑控制器,硬布线控制器的一个主要优势是其实时性和可靠性。
这是因为硬布线控制器直接使用硬件电路实现逻辑功能,不需要经过中间步骤,使得其执行速度更快,同时也减少了电路中元件的数量,提高了电路的可靠性。
第一步是确定所需的逻辑功能。
硬布线控制器可以实现各种功能,如加法器、减法器、乘法器等。
设计者首先需要明确所需实现的功能,并根据功能需求来确定逻辑门的种类和数目。
第二步是确定输入和输出的位数。
输入和输出的位数决定了逻辑门的数量。
例如,如果需要一个8位加法器,需要8个输入引脚和2个输出引脚。
第三步是选择逻辑门的类型。
逻辑门有多种类型,如与门、或门、非门等。
选择逻辑门的类型需要根据功能需求和电路设计的时序要求来确定。
第四步是将逻辑门按照功能需求进行布线连接。
布线连接的方式可以通过各种方法实现,如连接线、跳线等。
具体的布线方式取决于电路设计者的个人喜好和电路的复杂程度。
第五步是进行模拟测试和调试。
设计者需要利用模拟工具,如logisim等,对设计的电路进行模拟测试和调试。
通过模拟测试,可以验证电路的正确性和稳定性,并进行必要的调整和优化。
以上是硬布线控制器的设计原理。
设计者需要在明确功能需求的基础上,选择适当的逻辑门类型,并进行布线连接。
通过模拟测试和调试,最终实现所需的功能。
硬布线控制器的设计过程需要充分考虑电路的性能要求和电路元件的可靠性,以确保电路的正确运行和长期稳定性。
控制器的工作原理控制器是指按照预定顺序改变主电路或控制电路的接线和改变电路中电阻值来控制电动机的启动、调速、制动和反向的主令装置。
由程序计数器、指令寄存器、指令译码器、时序产生器和操作控制器组成,它是发布命令的“决策机构”,即完成协调和指挥整个计算机系统的操作。
控制器分组合逻辑控制器和微程序控制器,两种控制器各有长处和短处。
组合逻辑控制器设计麻烦,结构复杂,一旦设计完成,就不能再修改或扩充,但它的速度快。
微程序控制器设计方便,结构简单,修改或扩充都方便,修改一条机器指令的功能,只需重编所对应的微程序;要增加一条机器指令,只需在控制存储器中增加一段微程序,但是,它是通过执行一段微程。
具体对比如下:组合逻辑控制器又称硬布线控制器,由逻辑电路构成,完全靠硬件来实现指令的功能。
电磁吸盘控制器:交流电压380V经变压器降压后,经过整流器整流变成110V 直流后经控制装置进入吸盘此时吸盘被充磁,退磁时通入反向电压线路,控制器达到退磁功能。
门禁控制器:门禁控制器工作在两种模式之下。
一种是巡检模式,另一种是识别模式。
在巡检模式下,控制器不断向读卡器发送查询代码,并接收读卡器的回复命令。
这种模式会一直保持下去,直至读卡器感应到卡片。
当读卡器感应到卡片后,读卡器对控制器的巡检命令产生不同的回复,在这个回复命令中,读卡器将读到的感应卡内码数据传送到门禁控制器,使门禁控制器进入到识别模式。
在门禁控制器的识别模式下,门禁控制器分析感应卡内码,同设备内存储的卡片数据进行比对,并实施后续动作。
门禁控制器完成接收数据的动作后,会发送命令回复读卡器,使读卡器恢复状态,同时,门禁控制器重新回到巡检模式。
上海质祈机电设备有限公司成立于2013年,位于上海市普陀区,专业从事于燃烧机及其配件,配件主要有油泵、电磁阀、控制器、风压开关、气压开关、过滤器、调压阀、伺服马达、检漏装置、点火变压器、点火棒、火焰探测器、电磁泵、执行器、加热棒。
主要品牌有冬斯(DUNGS)、西门子(SIEMENS)、桑泰克(suntec)、帕克(Parker)、考菲(COFI)、飞达(fida)、霍尼韦尔(Honeywell)等。
组合逻辑控制器组成结构及工作原理解析
按照控制信号产生的方式不同,控制器分为微程序控制器和组合逻辑控制器两类
微程序控制器是将全部控制信号存贮在控制存储器中。
优点:控制信号的逻辑设计、实现及改动都较容易。
缺点:产生控制信号所需的时间较长。
组合逻辑控制器,又称硬布线方案控制器,是用组合逻辑的门电路实现控制信号。
优点:产生控制信号所需的延迟时间少,对提高系统的运行速度有利。
缺点:控制信号的逻辑设计复杂,用门电路实现也较困难,尤其要变动一些设计更不方便。
(见图)
一、组合逻辑控制器的组成与运行原理
1、组成:PC、IR、脉冲源和启停控制逻辑与微程序控制器相同,不同的是:
●微程序控制器中的控制存储器在组合逻辑控制器中变成时序控制信号形成部件,是用组合逻辑的门电路实
现的;
●微程序控制器中的下地址形成部件在组合逻辑控制器中变成节拍发生器,是由计数器线路实现的;
●增加了指令译码器,用于标识每一条不同的指令。
2、运行原理:依据执行过程中的操作码、当前指令所处的执行步骤等输入信号,用组合逻辑门电路直接、
快速地形成并送出指令当前执行步骤要求的控制信号。
二、TEC-8教学计算机的组成与设计
1、简介:TEC-8教学计算机字长8位,地址总线16位(可寻址64K内存),控制器用组合逻辑控制
器。
●运算器是Am2901(见图)
●16个通用寄存器中,R0、R1、R2和R3作为通用寄存器,其余12个作为专用寄存器
R5,R4用作16位的PC(程序计数器)
R7,R6用作16位的SP(堆栈指示器)
R9,R8用作内存读写地址AR
R11,R10用作指令转移或子程序的地址
2、指令系统概述
●指令中用到的符号:
DR:目的寄存器
SR: 源寄存器
OFFSET: 变址偏移量
DATA: 立即数
X: 一个bit位,可取值0或1
C、Z、V、S: 分别代表进位、结果为0、溢出和结果的符号位
●指令长度:单字节或双字节指令两种
●指令的操作码:采用操作码位数逐段扩展的技术,最少4位,最多8位
●指令的分类:首先按操作数的个数来分
(1)双操作数指令Ⅰ:
格式:
格式:操作码
已实现5条指令:ADD DR, SR ;加法指令
(使用R3~R0) SUB DR, SR ;减法指令
CMP DR, SR ;比较指令
AND DR, SR ;逻辑与指令
MOV DR, SR ;传送指令
(2)单操作数指令Ⅰ:
1 0 X X X X
DR/SR/IO PORT地址
已实现8条指令:SHR DR ;逻辑右移指令(使用R3~R0) SHL DR ;逻辑左移指令
PUSH DR;压栈指令
POP DR;出栈指令
CMP DR, SR ;比较指令
STO SR ;存数指令
LOD DR ;取数指令
IN I/O PORT ;输入指令
OUT I/O PORT ;输出指令
(3)单操作数指令Ⅱ:
格式:
格式:操作码
INC DR; 加1指令
(4)双操作数指令Ⅱ:
格式:操作码
MOVE DR, DATA; 立即数转送指令
(5)双字节指令
转移指令:JR OFFSET;无条件转移指令
JZ OFFSET;结果为0转移指令
JNZ OFFSET;结果不为0转移指令
JC OFFSET;结果有进位转移指令
JNC OFFSET ;结果无进位转移指令
(6)无操作数指令:已实现7条
PUSHF ;压栈指令
POPF ;出栈指令
STC ;进位位C置1
CLC ;进位位C置0
RET ;返回主程序
JMP ;转移指令,转移地址由R11,R10给出
CALL ;调用子程序指令,转移地址由R11,R10给出
格式:操作码

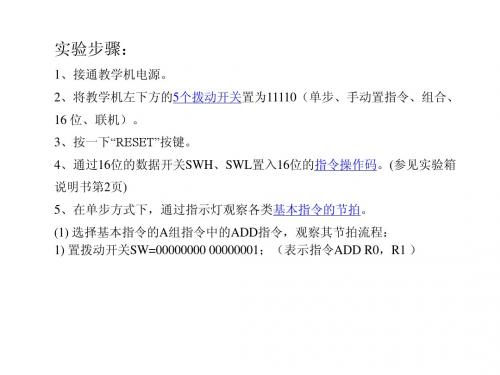

指令的执行步骤:(对于8位字长教学实验机)
读指令:地址寄存器低位(R8) ←指令的低位地址(R4)
地址寄存器高位(R9) ←指令的高位地址(R5)
修改指令地址PC←PC+1
读内存,指令寄存器←读出的指令
分析指令
执行指令:
●通用寄存器之间的运算和传送,可一步完成
●读写内存或读写外设操作,通常要三步完成,前两步用于向地址寄存器送入低、高位各8位地址,第三步
完成内存的读、写操作。
注:一条指令可仅在通用寄存器之间操作,可仅包括读写内存或外设,或它们一次、多次的不同的组合,因此,不同指令的执行步骤和操作内容是不一样的。
判中断请求:有中断请求,转去响应中断并处理;
无中断请求,执行下一条指令。
其次按指令的功能来分:
A组指令:ADD,SUB,CMP,AND,MOV,SHR,SHL,INC,IN,OUT,STC,CLC 共12条这类指令主要在CPU内
通用寄存器间传送,在取指令之后一步完成。
B组指令:
LOD,STO,PUSH,POP,PUSHF,POPF,MVD
这类指令完成的是一次内存读、写,在取指令之后可三步完成。
前两步用于向地址寄存器送入低、高位各
8位地址,第三步完成内存的读、写操作。
C组指令:
CALL, RET, JM P, JR, JNZ, JZ, JNC, JC
这类指令完成的是与指令转移有关的操作,相对转移指令有5条:JR, JNZ, JZ, JNC, JC
转移地址=当前指令地址+指令第二字节中的偏移量
其中JNZ, JZ, JNC, JC属于条件转移指令,条件成立时转移要四步完成:前两步送读偏移量的内存地址,后两步读出偏移量计算转移地址送PC;条件不成立顺序执行,只须两步。
CALL , RET两条指令比较复杂,
为恢复或保存断点需两次读写内存,共需六步,还用两步为CALL指令给出子程序的入口地址。
节拍发生器
(1)作用:是用多位触发器的输出信号的不同组合状态,来标识每条指令的执行步骤。
(2)触发器的个数的确定:触发器输出能组合出的状态数应等于或大于全部指令执行状态的数目。
(3)为指令的执行状态分配编码:
原则:从一个状态变到另一状态时,状态发生变化的触发器的数目应尽量少,即4个二进制位中只变一个。
(4)写出每位触发器状态变化的逻辑表达式:
方法:状态用四位编码表示。
①当从一个状态转换到另一个状态时,若一位触发器的状态由0变为1或仍保持1时,该情形要写进表达
式中。
②当状态变化一定会发生时(不受任何条件限制),由原状态的4位编码组成一个条件写进表达式中。
③当状态变化是在某些条件成立时才会出现,则由原状态的4位编码再“与”上这些条件后写进表达式中。
